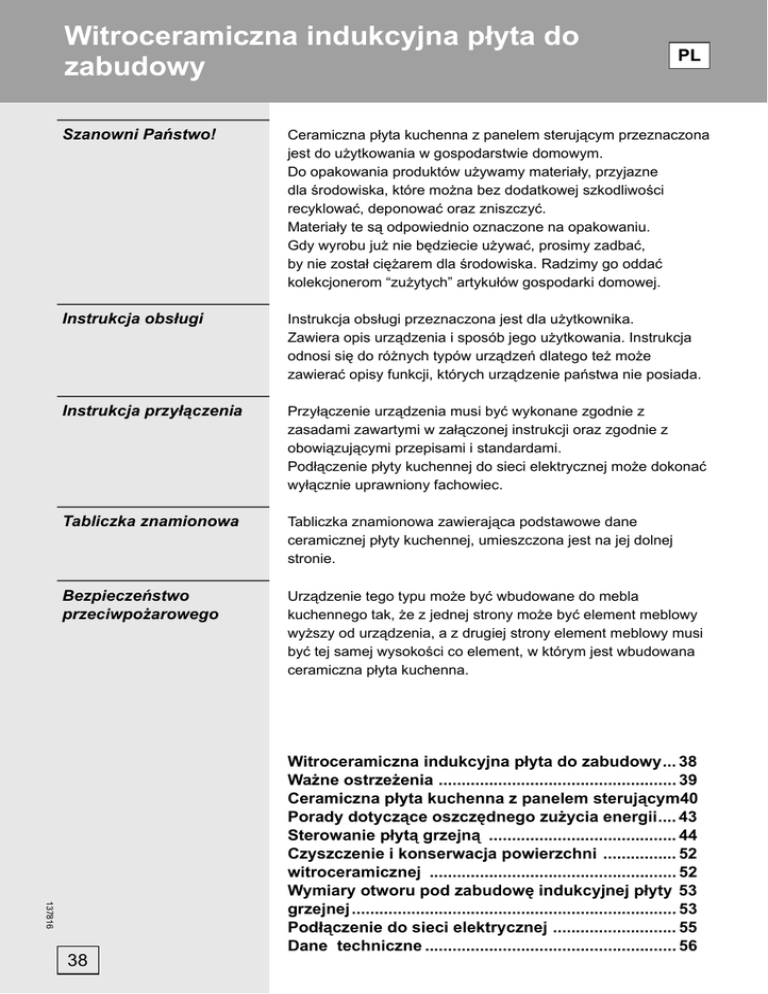

Witroceramiczna indukcyjna płyta do zabudowy

Witroceramiczna indukcyjna płyta do zabudowy

Witroceramiczna indukcyjna płyta do
zabudowy
PL
Szanowni Państwo!
Ceramiczna płyta kuchenna z panelem sterującym przeznaczona
jest do użytkowania w gospodarstwie domowym.
Do opakowania produktów używamy materiały, przyjazne
dla środowiska, które można bez dodatkowej szkodliwości
recyklować, deponować oraz zniszczyć.
Materiały te są odpowiednio oznaczone na opakowaniu.
Gdy wyrobu już nie będziecie używać, prosimy zadbać,
by nie został ciężarem dla środowiska. Radzimy go oddać
kolekcjonerom “zużytych” artykułów gospodarki domowej.
Instrukcja obsługi
Instrukcja obsługi przeznaczona jest dla użytkownika.
Zawiera opis urządzenia i sposób jego użytkowania. Instrukcja
odnosi się do różnych typów urządzeń dlatego też może
zawierać opisy funkcji, których urządzenie państwa nie posiada.
Instrukcja przyłączenia
Przyłączenie urządzenia musi być wykonane zgodnie z
zasadami zawartymi w załączonej instrukcji oraz zgodnie z
obowiązującymi przepisami i standardami.
Podłączenie płyty kuchennej do sieci elektrycznej może dokonać
wyłącznie uprawniony fachowiec.
Tabliczka znamionowa
Tabliczka znamionowa zawierająca podstawowe dane
ceramicznej płyty kuchennej, umieszczona jest na jej dolnej
stronie.
Bezpieczeństwo
przeciwpożarowego
Urządzenie tego typu może być wbudowane do mebla
kuchennego tak, że z jednej strony może być element meblowy
wyższy od urządzenia, a z drugiej strony element meblowy musi
być tej samej wysokości co element, w którym jest wbudowana
ceramiczna płyta kuchenna.
137816
38
Witroceramiczna indukcyjna płyta do zabudowy ... 38
Ważne ostrzeżenia .................................................... 39
Ceramiczna płyta kuchenna z panelem sterującym40
Porady dotyczące oszczędnego zużycia energii .... 43
Sterowanie płytą grzejną ......................................... 44
Czyszczenie i konserwacja powierzchni ................ 52
witroceramicznej ...................................................... 52
Wymiary otworu pod zabudowę indukcyjnej płyty 53
grzejnej ....................................................................... 53
Podłączenie do sieci elektrycznej ........................... 55
Dane techniczne ....................................................... 56
Ważne ostrzeżenia
• Urządzenie może wbudować do mebla kuchennego oraz podłączyć do sieci elektrycznej
wyłącznie fachowiec.
• Poszczególne części urządzenia podczas działania się zagrzewają (okolice pól grzejnych).
Radzimy ostrzec dzieci żeby się nie poruszały w okolicach urządzenia bo przez nieuwage może
dojść do poparzeń.
• Przegrzany tłuszcz się szybko zapala. Dlatego dania przygotowywane na tłuszczu lub oleju (np.
frytki) radzimy przygotowywać uważnie i pod stałą kontrolą.
• Pól grzejnych nie wolno zostawiać włączonych bez naczyń.
• Urządzenia nie wolno używać do ogrzewania pomieszczeń.
• Płyty ceramicznej nie radzimy używać jako płyty roboczej. Z ostrymi narzędziami możemy
zadrapać powierzchnie płyty.
• Na indukcyjne pole grzejne nie należy kłaść takich przedmiotów jak: noże, widelce, łyżki,
pokrywki gdyż mogą się bardzo mocno nagrzać.
• Przyrządzanie potraw w naczyniach aluminiowych oraz plastykowych na gorących płytach
kuchennych nie jest dozwolone. Na ceramiczną płytę kuchenną nie wolno kłaść przedmiotów z
plastyku jak również folię aluminiową.
• W przypadku gdy jest podłączone do sieci elektrycznej jeszcze jakieś inne urządzenie, trzeba
uwazać aby się kabel podłączeniowy nie dotykał gorących pól grzejnych.
• Pod urządzeniem nie wolno przechowywać przedmiotów wrażliwych na temperaturę, npr.
środków czyszczących, aerosoli,...
• Pękniętej lub uszkodzonej ceramicznej płyty kuchennej nie wolno używać. W przypadku
pojawienia się jakiegokolwiek widocznego pęknięcia trzeba urządzenie od razu odłączyć od
sieci elektrycznej.
• W przypadku jakichkolwiek zakłóceń należy urządzenie od razu odłączyć od prądu. Zawiadomić
serwis.
• Urządzenia nie wolno czyścić przy pomocy urządzeń czyszczących gorącą parą lub wysokim
ciśnieniem.
• Urządzenie jest wyprodukowane zgodnie z obowiązującymi przepisami i standardami
bezpieczeństwa, mimo to nie zaleca się aby osoby niepełnosprawne lub niedołężne oraz osoby
nie posiadające praktyki i wiedzy do tego niezbędnej, użytkowały urządzenia bez odpowiedniego
nadzoru. Podobnie nie zaleca się użytkowania urządzenia bez nadzoru przez osoby
młodociane.
137816
Symbol na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno
traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego
punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem
elektrycznym i elektronicznym. Właściwa utylizacja i złomowanie pomaga w eliminacji
niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie.
Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia,
należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub
sklepem, w którym produkt został zakupiony.
39
Ceramiczna płyta kuchenna z panelem sterującym
1.
2.
3.
4.
5.
Tylne indukcyjne pole grzejne lewe
Tylne, prawe indukcyjne pole grzejne
Przednie, lewe indukcyjne pole grzejne
Przednie, prawe indukcyjne pole grzejne
Panel sterowania płytą grzejną
Elementy panelu
sterowania płytą grzejną
A Sensor włączenie /wyłączenie płyty grzejnej
B Wskaźniki stopnia mocy i stopnia mocy resztkowej
B1 Kropka dziesiętna na wskaźnikach stopnia mocy:
- świeci się: sterowanie polem grzejnym jest możliwe
- nie świeci się: sterowanie polem grzejnym jest niemożliwe
C Sensory włączenia/wyboru pól grzejnych (+)
D Sensor włączenia/wyłączenia blokady działania/ zabezpieczenia przed dziećmi
E Sensor (-)
F Sensor włączenia/wyłączenia specjalnej funkcji dużej mocy
G Sensor włączenia/wyłączenia zegara, (+)
H Wyświetlacz zegara
H1 Lampka kontrolna czasowego sterowania płytą grzejną
H2 Kropka dziesiętna na wyświetlaczu zegara:
- świeci się: można zmienić zaprogramowany czas
- nie świeci się: nie można zmienić zaprogramowanego czasu.
137816
40
Zasada działania
indukcyjnego pola
grzejnego
• W powierzchnię płyty ceramicznej wbudowane są cztery lub
trzy pola grzejne. Powierzchnia płyty jest równa, bez krawędzi
przy których zwykle zbiera się najwięcej zanieczyszczeń.
• Płyta grzejna wyposażona jest w bardzo efektywne indukcyjne
pola grzejne. Ciepło powstaje bezpośrednio w dnie naczynia,
gdyż w tym miejscu jest najbardziej potrzebne i w ten sposób
nie dochodzi do jakichkolwiek strat cieplnych poprzez
witroceramiczną powierzchnię. Dzięki temu zużycie energii
elektrycznej jest o wiele niższe niż w płytach grzejnych z
klasycznym ogrzewaniem.
• Witroceramiczne pole grzejne nie nagrzewa się bezpośrednio,
ale poprzez ciepło zwrotne, oddane przez naczynie. To
ciepło, po wyłączeniu pola grzejnego, ukazane jest jako
»moc resztkowa«. W indukcyjnym polu grzejnym, ogrzewanie
umożliwia specjalne indukcyjne uzwojenie, umieszczone tuż
pod witroceramiczną powierzchnią.
Indukcyjne uzwojenie wytwarza pole magnetyczne,
dzięki któremu w dnie naczynia powstają prądy wirowe,
powodujące jego nagrzewanie.
UWAGA!
• W przypadku rozsypania cukru lub rozlania mocno słodzonej potrawy po gorącym polu grzejnym
należy płytę od razu wytrzeć lub cukier usunąć za pomocą strugaczki nawet, gdy pole grzejne
jest jeszcze gorące. W ten sposób można uniknąć większych uszkodzeń.
• Nie wolno czyścić powierzchni płyty za pomocą środków czyszczączch, gdy pola grzejne są
jeszcze gorące. Takie czyszczenie może spowodować uszkodzenie powierzchni płyty.
• Indukcyjna płyta grzejna będzie działać prawidłowo, jeśli będą
używane właściwe naczynia kuchenne.
• Podczas gotowania naczynie musi być ustawione dokładnie w
obrębie pola grzejnego.
• Właściwe naczynia to takie, które podlegają procesowi indukcji
tzn. wykonane ze stali, z emaliowanej stali lub stopu stali. Nie
należy używać naczyń z miedzianym lub aluminiowym dnem.
• Podczas korzystania z parowaru, należy kontrolować przebieg
gotowania, dopóki naczynie nie osiągnie właściwego ciśnienia.
Na początku gotowania pole grzejne należy włączyć na najwyższą
moc, następnie zgodnie z zaleceniami producenta parowaru,
zmniejszyć moc pola grzejnego przy pomocy właściwego sensora.
• Podczas zakupu naczyń kuchennych prosimy o zwrócenie
uwagi na przeznaczenie “nadaje się do ogrzewania
indukcyjnego”.
Miejsca do gotowania
Ø 145 mm
Minimalna średnica dna naczynia
Ø 90 mm
Ø 180 mm
Ø 145 mm
Ø 210 mm
Ø 170 mm
137816
Naczynia przeznaczone
do gotowania na
indukcyjnej płycie
grzejnej
41
Badanie naczynia magnesem
Przy pomocy mniejszego magnesu można łatwo sprawdzić czy
dno naczynia można namagnesować. Należy używać tylko tych
naczyń, do których dna magnes przylgnie.
Rozpoznawanie naczyń
Jedną z zalet ogrzewania indukcyjnego jest możliwość
rozpoznawania naczyń. Jeśli na polu grzejnym nie ma naczynia,
lub jest naczynie o mniejszej średnicy niż pole grzejne, nie
dojdzie do strat ciepła. Po włączeniu pola grzejnego, na
wsakaźniku stopnia mocy świeci się znak „U”. Jeśli w ciągu
dziesięciu minut ustawimy na polu grzejnym naczynie, pole
rozpozna obecność naczynia i włączy się na zaprogramowaną
moc. W momencie zdjęcia naczynia z pola grzejnego, dopływ
energii będzie przerwany. Jeśli na pole grzejne postawione
będzie mniejsze naczynie, pole rozpozna wielkość naczynia i
dostarczy tylko tyle mocy ile jest potrzebne do jego podgrzania.
Pole grzejne może ulec uszkodzeniu:
• Jeśli pozostanie puste po jego włączeniu, lub ustawione
będzie na nim puste naczynie
• Nie należy używać glinianych naczyń, gdyż mogą
spowodować rysy na witroceramicznej powierzchni.
• Przed ustawieniem naczynia na pole grzejne, należy dokładnie
osuszyć jego dno, w przeciwnym wypadku mogą nastąpić
zaburzenia w przewodzeniu ciepła i w efekcie uszkodzenie
pola grzejnego.
• Do gotowania i pieczenia należy używać naczyń, które ulegają
namagnesowaniu. Są to naczynia wykonane ze stali, stali
emaliowanej lub ze stopów stali. Tylko użycie takich naczyń
gwarantuje działanie pola grzejnego.
Stopnie mocy
137816
42
Moc ogrzewania można zaprogramować na 9 stopniach.
W tabeli są podane przykłady zastosowań dla każdego stopnia
mocy
Stopień
0
1-2
3
4-5
6
7-8
9
A
P
Przeznaczenie
Wyłączenie, wykorzystanie mocy resztkowej
Podtrzymywanie temperatury potrawy, powolne gotowanie mniejszych ilości
potraw (najniższe ustawienie)
Powolne gotowanie (kontynuowanie gotowania po mocniejszym podgrzewaniu)
Powolne gotowanie (kontynuacja gotowania)większych ilości potrawy, pieczenie
większych porcji
Pieczenie, zapiekanie potraw
Pieczenie
Rozpoczęcie gotowania lub pieczenia, pieczenie
Automatyka szybkiego podgrzewania
Specjalny, najwyższy stopień mocy przeznaczony do obróbki bardzo dużych
ilości potraw
Porady dotyczące oszczędnego zużycia energii
137816
• Podczas zakupu naczyń do gotowania proszę pamiętać, że bardzo często producent podając
średnicę naczynia, podaje wymiar pokrywki, która jest zawsze większa niż jego dno.
• Garnki ciśnieniowe (parowary) działają na zasadzie zwiększonego ciśnienia w ciasno
zamkniętym wnętrzu, dlatego są bardziej oszczędne w zużyciu energii elektrycznej i czasu.
• Należy pamiętać by w parowarze była dostateczna ilość wody, gdyż w przypadku gdy parowar
będzie pusty, może dojść do jego przegrzania i w efekcie uszkodzenia zarówno garnka jak i pola
grzejnego.
• Garnki i naczynia należy zawsze jeśli to możliwe przykrywać pokrywką o właściwej wielkości.
• Należy używać garnków, których wielkość odpowiada ilości przygotowywanej potrawy. Używanie
dużych garnków, zapełnionych tylko częściowo, powoduje większe zużycie energii
43
Sterowanie płytą grzejną
• Po podłączeniu płyty grzejnej, na chwilę zapalą się wszystkie
wskaźniki. Płyta grzejna jest gotowa do eksploatacji.
• Płyta grzejna wyposażona jest w elektroniczne sensory, które
włączamy przyciskiem palców trwającym minimum 1 sekundę.
• Każde włączenie sensorów sygnalizowane jest dźwiękiem
• Na powierzchni sensorów nie wolno ustawiać żadnych
przedmiotów. Należy dbać, by powierzchnia sensorów była
zawsze czysta.
Włączenie płyty grzejnej
Sensor włączenie/wyłączenie (A) musi być przytrzymany
palcem przynajmniej 1 sekundę. Płyta grzejna jest aktywna,
na wszystkich wskaźnikach mocy świeci się cyfra „0” i pulsuje
kropka dziesiętna (B1)
Następne ustawienie musi być wykonane w przeciągu
10 sekund, w przeciwnym przypadku płyta grzejna
wyłączy się.
Włączenie pól grzejnych
Po włączeniu płyty grzejnej sensorem włączenie/wyłączenie (A),
w przeciągu następnych 10 sekund należy włączyć wybrane pole
grzejne.
• Po dotknięciu sensora oznaczającego wybrane pole grzejne
(C), na odpowiadającym temu polu wskaźniku stopnia mocy
cyfra świeci się cyfra „0” i kropka dziesiętna.
• Dotknięciem sensorów „+” (C) lub „-„ (E) należy
zaprogramować żądany poziom mocy
Nieprzerwanym przyciśnięciem sensorów „+” (C) lub „-„
(E) poziom mocy zwiększa się lub zmniejsza „płynnie”.
Pojedynczym przyciśnięciem sensora zwiększamy lub
zmniejszamy poziom mocy o jeden stopień.
Programowanie mocy ogrzewania możliwe jest na tym
polu grzejnym, gdzie świeci się kropka dziesiętna. Na
wskaźniku mocy świeci się „0” lub „H” w zależności
od tego czy dane pole grzejne było przed chwilą
wykorzystywane (Patrz rozdział „ Wskazanie mocy
resztkowej”).
Jeśli pole grzejne będzie wyłączone przed końcem
gotowania, dalej wykorzystana będzie moc resztkowa, a
tym samym zużycie energii elektrycznej będzie mniejsze.
Wyłączenie pól
grzejnych
137816
44
• Pole grzejne musi być aktywne. Kropka dziesiętna świeci się (B1)
• Po dotknięciu sensora włączenie/wyłączenie danego pola
grzejnego, przy pomocy sensora „-„ (E) zmniejszamy stopień
mocy do „0”. Po 3 sekundach pole grzejne wyłączy się.
Szybkie wyłączenie
• Pole grzejne musi być aktywne. Kropka dziesiętna świeci się
(B1).
• Pole grzejne wyłączy się w efekcie równoczesnego dotknięcia
sensorów (+) i (-) tzn. (C i E).
Wyłączenie płyty
grzejnej
• Płytę grzejną wyłącza się dotknięciem sensora włączenie/
wyłączenie (A).
Blokada działania płyty
grzejnej
Aktywowanie blokady uniemożliwia korzystanie z płyty
grzejnej. W ten sposób płyta grzejna jest zabezpieczona przed
przypadkowym włączeniem np. przez dzieci.
Włączenie blokady
• Należy wyłączyć wszystkie pola grzejne (Ustawienie „0”).
• Przyciśnięciem sensora (A) włączamy płytę grzejną (jeśli jest
wyłączona). Na wszystkich wskaźnikach świeci się cyfra „0”.
• Równocześnie należy przycisnąć sensory (D+/-). Po
usłyszeniu dźwięku ponownie przycisnąć sensor (+), na
wszystkich wskaźnikach pojawi się litera „L”, która zniknie po
kilku sekundach. Blokada jest aktywna.
Wyłączenie blokady
Wskaźnik mocy
resztkowej
Witroceramiczna indukcyjna płyta grzejna wyposażona jest we
wskaźnik mocy resztkowej oznaczony literą „H”. Pole grzejne nie
nagrzewa się bezpośrednio ale pochłania ciepło zwrotne, oddane
przez dno naczynia. Po wyłączeniu pola, jeśli świeci się wskaźnik
„H”, pozostałą w polu grzejnym moc resztkową można wykorzystać
do podtrzymania temperatury potraw lub do rozmrożenia
zamrożonych produktów. Jeśli znak „H” zgaśnie to oznacza, że
pole grzejne jest już tylko lekko ciepłe. Ale nadal istnieje możliwość
oparzenia się, dlatego nadal należy być ostrożnym.
Specjalny, najwyższy
stopień mocy (pola
grzejne oznaczone literą
„P”)
W celu przyspieszenia gotowania, na wszystkich polach
grzejnych można skorzystać z funkcji najwyższego stopnia mocy.
Funkcja ta jest też pomocna, gdy jednorazowo gotujemy dużą
ilość potraw. Po włączeniu, dodatkowa moc jest aktywna tylko
45
137816
• Blokadę wyłącza się w następujący sposób: po przyciśnięciu
sensora (A) na wszystkich wskaźnikach pojawi się litera „L”,
następnie należy równocześnie przycisnąć sensory (D+/-).
• Po usłyszeniu dźwięku ponownie należy dotknąć sensora (-).
Blokada jest wyłączona.
przez dziesięć minut, następnie pole grzejne automatycznie
przełączy się na stopień mocy 9. Podczas aktywnej funkcji
najwyższego stopnia mocy, moc jednego z pól jest ograniczona.
Widać to na wskaźniku danego pola grzejnego: na przemian
pojawia się wybrany stopień mocy i stopień do którego moc na
tym polu jest ograniczona.
Włączenie najwyższego stopnia mocy
• Dotykamy sensora wybranego pola grzejnego i od razu
dotykamy sensora oznaczonego literą „P”. Dopływ dodatkowej
mocy do danego pola grzejnego jest aktywny. Na wskaźniku
stopnia mocy pojawi się litera „P”.
• Po dziesięciu minutach pole grzejne automatycznie przełączy
się na 9 stopień mocy.
Wcześniejsze wyłączenie funkcji najwyższego stopnia
mocy
Należy przycisnąć sensor wybranego pola grzejnego i
zaraz potem sensor oznaczony literą „P”. Znak „P” zniknie
ze wskaźnika przy danym polu grzejnym, a samo pole
automatycznie przełączy się na 9 stopień mocy.
Funkcja wyboru
automatyki szybkiego
ogrzewania
Całą płyta grzejna posiada wbudowany specjalny mechanizm,
dzięki któremu na początku gotowania - bez względu na wybrany
stopień mocy - każde pole grzejne działa z pełną mocą.
Po określonym czasie moc pola przełączy się na docelowo
wybrany przez użytkownika stopień mocy.
Automatyka szybkiego ogrzewania ma jest
szczególnie przydatna dla:
• Potraw, które wymagają szybkiego podgotowania, a następnie
dłuższego gotowania (np. gotowanie wołowiny).
Automatyka szybkiego ogrzewania nie jest właściwa
dla:
• Potraw smażonych, duszonych, które należy często obracać,
mieszać, podlewać wodą.
• Knedli, klusek, makaronu, gotowanych w dużej ilości wody
• Potraw, które muszą dłuższy czas wrzeć w garnku
ciśnieniowym.
Włączenie funkcji automatyki szybkiego ogrzewania
137816
• Wybrane pole grzejne musi być ustawione na stopniu mocy „0”
• Przyciśnięcie sensora (E) spowoduje przejście na poziom
mocy 9.
• Następnie należy dotknąć sensor „+”(C) wybranego pola
grzejnego, na wskaźniku pojawi się litera „A”.
• Teraz należy wybrać planowany docelowo stopień mocy.
46
Na wskaźniku stopnia mocy danego pola grzejnego,
naprzemiennie pojawia się litera „A” i zaprogramowany
docelowo przez użytkownika stopień mocy. Po upływie czasu
dostarczania dodatkowej mocy, pole grzejne automatycznie
przełączy się na wybrany stopień mocy, który pozostanie
widoczny na wskaźniku.
Uwaga
• Jeśli po włączeniu funkcji automatyki szybkiego ogrzewania,
sensor wyboru stopnia mocy pozostanie na pozycji „0” dłużej
niż trzy sekundy tzn. nie zostanie dokonany wybór stopnia
mocy, funkcja automatyki szybkiego ogrzewania wyłączy się.
• Jeśli naczynie zostanie zdjęte z pola grzejnego i postawione
ponownie przed upływem dziesięciu minut, ogrzewanie z
dodatkową mocą będzie przeprowadzone do końca.
Wybrany stopień mocy
1
2
3
4
5
6
7
8
9
Czas trwania automatycznego
ogrzewania dodatkową mocą
( w minutach)
0,8
2,4
3,8
5,2
6,8
2,0
2,8
3,6
0,2
137816
W sytuacji wyboru funkcji automatyki szybkiego
ogrzewania i wyboru stopnia najwyższej mocy »P«, ta
ostatnia funkcja jest nadrzędną w stosunku do funkcji
automatyki szybkiego ogrzewania i to ona będzie
realizowana.
47
Wyłącznik bezpieczeństwa
Wybrany stopień
mocy
1
2
3
4
5
6
7
8
9
P
Ilość czasu do zadziałania
wyłącznika bezpieczeństwa
( w godzinach)
6
6
5
5
4
1,5
1,5
1,5
1,5
10 minut P, nastepnuie 80 minut na
stopniu 9
Maksymalne, nieprzerwane działanie każdego pola jest
ograniczone czasowo. Czas działania pokazuje powyższa tabela.
Jeśli pole zostanie wyłączone poprzez wyłącznik
bezpieczeństwa, na wskaźniku danego pola świeci się „0” lub „H”
jeśli w polu pozostała jeszcze moc resztkowa.
Pole grzejne należy wyłączyć sensorem (C) służącym do wyboru
stopnia mocy.
Przykład:
Pole grzejne zostało ustawione na 6 stopniu mocy. Jeśli nie
dokonacie żadnych zmian w ustawieniu tego pola to po 1,5
godzinie pole grzejne zostanie wyłączone.
Zabezpieczenie przed przegrzaniem
Indukcyjna płyta grzejna wyposażona jest w specjalny
bezpiecznik, zabezpieczający przed przegrzaniem, a tym
samym wystąpieniem uszkodzeń w systemach elektronicznych
urządzenia.
Bezpiecznik działa na wszystkich stopniach mocy.
Jeśli temperatura pola grzejnego silnie wzrośnie, jako pierwszy
włączy się dwustopniowy wentylator. Jeśli to nie wystarczy,
wyłączona zostanie funkcja dodatkowej mocy ogrzewania,
zmniejszy się moc ogrzewania niektórych pól grzejnych lub
system bezpieczeństwa wyłączy pola grzejne całkowicie.
Po ochłodzeniu się płyty grzejnej, ponownie do dyspozycji będzie
cała jej moc.
137816
48
Zegar programujący ułatwia proces gotowania dzięki
możliwości zaprogramowania czasu działania pól grzejnych.
Może również służyć jako zegar alarmowy.
Włączenie zegara
• Dotknięciem sensora włączenie/wyłączenie pól grzejnych(C),
należy wybrać odpowiednie pole grzejne. Świeci się kropka
dziesiętna (B1).
• Dotknięciem sensorów „+” (C) lub „-„ (E) należy
zaprogramować żądany poziom mocy w zakresie 1-9
• Dotknięciem sensora włączenie/wyłączenie zegara (G)
włączamy zegar. Na wskaźniku zegara (H) pojawią się cyfry
„00”.
• Dotknięciem sensora „+” lub „-„ (G lub E) programujemy
żądany czas gotowania (01 do 99 minut). Zegar zacznie
działanie po upływie kilku sekund. Pali się lampka kontrolna
zaprogramowanego czasowo pola grzejnego (H1).
Wszystkie pola grzejne mogą pracować równocześnie
w systemie czasowego programowania przy pomocy
zegara. Nieprzerwane przytrzymanie sensorów„+”
(C) lub „-„ (E) przyspieszy wprowadzenie czasu
gotowania.
Zmiana zaprogramowanego czasu gotowania
• W każdej chwili gotowania można zmienić zaprogramowany
czas jego trwania.
• Dotknięciem sensora włączenie/wyłączenie pól grzejnych(C),
należy wybrać odpowiednie pole grzejne. Świeci się kropka
dziesiętna (B1).
• Dotknięciem sensora włączenie/wyłączenie zegara (G)
włączamy zegar. Pulsuje wskaźnik (H1) wybranego pola.
• Dotknięciem sensora „+” lub „-„ (G lub E) programujemy nowy
czas gotowania.
Kontrola upływu czasu gotowania
Czas pozostały do końca gotowania można w każdej chwili
sprawdzić, dotykając sensora włączenie/wyłączenie (C) pola
grzejnego.
Wyłączenie zegara
Po upływie zaprogramowanego czasu gotowania, włączy się
sygnał dźwiękowy, który można wyłączyć dotykając dowolnego
sensora alarm lub wyłączy się automatycznie po 2 minutach.
137816
Korzystanie z zegara
programującego
49
Jeśli zachodzi potrzeba wcześniejszego wyłączenia zegara:
• Dotknięciem sensora włączenie/wyłączenie pól grzejnych (C),
należy wybrać odpowiednie pole grzejne. Świeci się kropka
dziesiętna (B1).
• Następnie należy dotknąć sensora włączenie/wyłączenie
zegara (G).
• Dotknięciem sensora „-„ (E) czas gotowania zmniejszamy do
pozycji „00”. Funkcja zegara wyłączy się, a pole grzejne działa
nadal, dopóki nie wyłączymy go ręcznie.
Szybkie wyłączenie
• Dotknięciem sensora włączenie/wyłączenie pól grzejnych (C),
należy wybrać odpowiednie pole grzejne. Świeci się kropka
dziesiętna (B1).
• Równoczesnym przyciśnięciem sensorów „+” lub „-„ (G i E),
pole grzejne zostanie wyłączone. Na wskaźniku zegara pojawi
się „00”, a na wskaźniku pola grzejnego pozostanie stopień
nastawionej mocy.
Zegar jako alarm
Zegar programujący czas gotowania może być używany jako
dodatkowy alarm, jeśli nie jest czasowo sterowane działanie pól
grzejnych.
Włączenie alarmu
Jeśli płyta kuchenna jest wyłączona:
• Dotknięciem sensora włączenie/wyłączenie płyty grzejnej (A)
włączamy płytę.
• Następnie należy dotknąć sensora włączenie/wyłączenie
zegara (G).
• Przyciśnięciem sensorów „+” (G) i „-„ (E) należy wybrać
żądany czas.
Wyłączenie alarmu
Po upływie zaprogramowanego czasu, włączy się ciągły alarm
dźwiękowy, który można wyłączyć dotykając dowolnego sensora
lub poczekać aż wyłączy się po 2 minutach automatycznie.
137816
Jeśli zachodzi potrzeba wcześniejszego wyłączenia alarmu:
• Należy dotknąć sensora włączenie/wyłączenie zegara (G).
• Dotknięciem sensora „-„ (E) czas alarmu zmniejszamy do
pozycji „00”.
Funkcja alarmu wyłączy się. Równoczesnym przyciśnięciem
sensorów „+” lub „-„ (G i E), zegar zostanie wyłączony.
• Jeśli zegar został zaprogramowany jako alarm, nie działa jako
zegar programujący czas gotowania (zegar jako alarm należy
wyłączyć).
50
Płyta grzejna jest wyposażona w sensory zabezpieczające
ją przed przegrzaniem. W takim przypadku wyłączą się pola
grzejne znajdujące się jak najbliżej jednostki sterowania.
Usterka, Możliwa przyczyna Usunięcie usterki
• Ciągły sygnał dźwiękowy lub Er33
- Rozlana woda na powierzchni sensorów. (Powierzchnię
sensorów należy wytrzeć)
• Mrugający “H”
- Na powierzchni sensorów znajduje się gorące naczynie.
(Należy odczekać by sensory wróciły do normalnej
temperatury).
- Szczelność ciał grzejnych jest uszkodzona.
(Należy odczekać by sensory wróciły do
normalnej temperatury).
W przypadku gdy pojawi się znak usterki, która jest
oznaczona jakimś innym numerem, płytę grzejną
należy natychmiast wyłączyć z sieci elektrycznej, po
czym wezwać serwis.
137816
Funkcje zabezpieczające
i wyświetlenie usterek
51
Czyszczenie i konserwacja powierzchni
witroceramicznej
rys. 1
rys. 2
rys. 3
rys. 4
137816
rys. 5
52
Ochłodzoną powierzchnię witroceramiczną należy czyścić
po każdorazowym użytku, ponieważ podczas następnego
korzystania nawet najmniejsze zabrudzenie przypali się do
gorącej powierzchni. Do regularnej konserwacji powierzchni
witroceramicznej należy stosować specjalne środki czyszczące,
tworzące filtr ochronny zapobiegający zabrudzeniom. Przed
każdorazowym użytkiem należy z powierzchni witroceramicznej
oraz z dna naczynia usunąć kurz lub ewentualne inne ciała obce,
które mogłyby porysować powierzchnię (rys. 1). Uwaga: używając
druciaka, gąbek do czyszczenia i proszków czyszczących można
porysować powierzchnię. Uszkodzić można ją również stosując
silnie działające rozpylacze i nieodpowiednie płyny czyszczące
(rys.1 i rys. 2). Wzór może się zetrzeć z powodu stosowania
silnie działających środków czyszczących lub chropowatych bądź
uszkodzonych denek naczyń (rys. 2). Mniejsze zabrudzenia należy
usunąć wilgotną miękką ściereczką,a następnie powierzchnię
wytrzeć do sucha (rys. 3). Zacieki po wodzie należy usuwać za
pomocą delikatnego roztworu octu, którym nie należy jednak
wycierać obramowania (dotyczy niektórych modeli), ponieważ traci
ona połysk. Nie należy stosować silnie działających rozpylaczy
i środków usuwających kamień wodny (rys. 3). Większe
zabrudzenia należy usuwać przy pomocy specjalnych środków
do czyszczenia powierzchni witroceramicznych. Należy przy
tym stosować się do zaleceń producenta środka czyszczącego.
Należy uważać, aby po wyczyszczeniu dokładnie usunąć środek
czyszczący, ponieważ pozostałości środków czyszczących mogą
po ogrzaniu się spirali uszkodzić powierzchnię witroceramiczną
(rys. 3). Trudne do usunięcia i przypalone zabrudzenia należy
usuwać za pomocą skrobaczki. Należy przy tym uważać, aby
plastykowa rączka skrobaczki nie dotykała gorącej powierzchni
płyty kuchennej (rys. 4). Posługując się skrobaczką należy
uważać, aby się nie skaleczyć! Cukier i żywność zawierająca
cukier mogą trwale uszkodzić powierzchnię witroceramiczną
(rys.5), dlatego za pomocą skrobaczki należy od razu usunąć z
powierzchni witroceramicznej cukier i produkty zawierające cukier,
mimo tego, iż powierzchnia jest jeszcze gorąca (rys. 4). Zmiana
koloru powierzchni witroceramicznej nie wpływa na działanie i
stabilność powierzchni. Najczęściej zmiana koloru jest skutkiem
przypalenia pozostałych na powierzchni resztek żywności bądź
może ją spowodować dno naczynia (na przykład aluminiowe lub
miedziane), co jest bardzo trudno całkowicie usunąć. Ostrzeżenie:
Wszystkie omówione powyżej usterki mają charakter jedynie
estetyczny i nie wpływają bezpośrednio na działanie urządzenia.
Usunięcie tych usterek nie podlega naprawie gwarancyjnej.
Wymiary otworu pod zabudowę indukcyjnej płyty grzejnej
Uwagi
• Urządzenie może zostać zamontowane w elemencie meblowym oraz podłączone do sieci elektrycznej
jedynie przez fachowca.
• Fornir czy też okleina elementu meblowego do zabudowy powinny być wykonane z użyciem klejów
odpornych na wysokie temperatury (100°C), w innym przypadku z powodu minejszej wytrzymałości na
temperaturę mogą zmienić kolor i kształt.
• Płyta kuchenna jest przystosowana do zabudowy w blacie kuchennym nad elementem kuchennym o
szerokości 600 mm i więcej.
• Wiszące nad płytą kuchenną elementy kuchenne powinny być umieszczone na tyle wysoko, by nie
przeszkadzały w użytkowaniu urządzenia.
• Odległość między płytą kuchenną a okapem kuchennym powinna wynosić co najmniej tyle, ile
przewiduje instrukcja montażu okapu kuchennego. Najmniejsza odległość wynosi 650 mm.
• Stosowanie listw wykończeniowych z litego drewna na blacie kuchennym za płytą kuchenną jest
dozwolone, jeżeli minimalny odstęp pozostaje taki, jak to jest oznaczone na rysunkach demonstrujących
zabudowę.
• Najmniejsza odległość między płytą kuchenną do zabudowy a tylną ścianą jest oznaczona na
rysunkach demonstrujących zabudowę płyty kuchennej.
Przed zabudową urządzenia w blacie kuchennym, należy pod
spodem witroceramicznej (szklanej) płyty kuchennej nalepić
uszczelkę piankową, załączoną do urządzenia (patrz: rysunek).
Zabudowa urządzenia bez uszczelki jest zabroniona!
Uszczelkę należy umieścić na urządzeniu w następujący sposób:
- z uszczelki należy usunąć folię ochronną,
- uszczelkę należy następnie przykleić na spodzie szklanej
powierzchni, a mianowicie 2 do 3 mm od brzegu (jak to jest
ukazane na rysunku). Uszczelka powinna być przyklejona
wzdłuż całego brzegu szklanej płyty i nie powinna zachodzić
na siebie na rogach płyty,
- podczas umieszczania uszczelki należy zadbać, aby szkło nie
zostało uszkodzone jakimś ostrym przedmiotem.
UWAGA!
Na niektórych urządzeniach uszczelka zostałai już zamocowana!
137816
Montaż uszczelki
piankowej
53
Wymiary otworu pod
zabudowę indukcyjnej
płyty grzejnej
• Indukcyjną płytę grzejną można wbudować w blat o grubości 30
do 50 mm.
• Dolny element zabudowy kuchennej nie może być wyposażony w
szufladę. Element zabudowy kuchennej musi posiadać poziomą
przegrodę na wysokości 140 mm od dolnej powierzchni blatu.
Przestrzeń pomiędzy przegrodą i płytą grzejną musi pozostać
wolna i nie można przechowywać tam jakichkolwiek przedmiotów.
• Na tylnej stronie elementu zabudowy kuchennej, na całej jego
szerokości musi być wykonany otwór o wysokości 140 mm.
Z przedniej strony musi być wykonana szczelina o wysokości min.
6 mm.
• Pod indukcyjną płytą grzejną może być wbudowany piekarnik typu
EVP4..., z wentylatorem chłodzącym. Przed wbudowaniem
piekarnika należy usunąć tylną ścianę elementu zabudowy, w
którym znajdował się będzie piekarnik. Z przedniej strony należy
pozostawić szczelinę o wysokości min. 6 mm.
Procedura zabudowy
137816
54
• Blat kuchenny musi być zamontowany całkowicie równo.
• Wycięte powierzchnie należy odpowiednio zabezpieczyć.
• Załączone elementy mocujące 4 za pomocą załączonych śrub 4
należy przykręcić na przednią i tylną ściankę płyty kuchennej w
miejscu już do tego przygotowanego otworu i wycięcia.
• Płytę kuchenną należy podłączyć do sieci elektrycznej (patrz:
instrukcja podłączenia do sieci elektrycznej).
• Płytę kuchenną należy wstawić w wycięty otwór.
• Płytę kuchenną należy mocno od góry przycisnąć do blatu
kuchennego.
• W celu przykręcenia klamry mocującej nie należy stosować śrub o
długości ponad 6,5 mm.
Podłączenie do sieci elektrycznej
• Podłączenia do sieci elektrycznej może dokonać wyłącznie
uprawniony fachowiec. Zabezpieczenie instalacji elektrycznej
musi odpowiadać obowiązującym przepisom.
• Klamerki podłączeniowe dostępne są po odkręceniu przykrywy
gniazdka podłączeniowego.
• Przed podłączeniem należy skontrolować czy napięcie
znamionowe, napisane na tabliczce znamionowej odpowiada
napięciu w sieci elektrycznej.
• Tabliczka znamionowa ceramicznej płyty kuchennej z panelem
sterującym jest przyklejona na spodniej stronie urządzenia.
• Urządzenie przystosowane jest do prądu zmięnnego AC 230 V.
• Instalacja elektryczna powinna posiadać prełącznik, który płytę
całkowicie odłącza od sieci elektrycznej i w którym w pozycji
otwartej rozstaw pomiędzy stykami wynosi przynajmniej 3 mm.
Zalecane są bezpieczniki, przełącznik FI, i t.p.
• Przyłącze musi być dobrane z uwzględnieniem możliwości
instalacji elektrycznej i bezpiecznika.
• Urządzenie tego typu może być wbudowane do mebla
kuchennego tak że z jednej strony może być element meblowy
wyższy od urządzenia, a z drugiej strony element meblowy
musi być tej samej wysokości co element, w którym jest
wbudowana ceramiczna płyta kuchenna.
• Izolacja płyty i przewody po zamontowaniu w obudowę
meblową muszą być zabezpieczone przed kontaktem z
użytkownikami.
Po każdorazowym podłączeniu do sieci elektrycznej by
zapewnić optymalne funkcjonowanie czujników, automatycznie
przeprowadza się podstawowe przystosowanie. Wszystkie
wskaźniki zapalą się na kilka sekund. Podczas procesu
przystosowania na czujnikach nie powinny znajdować się żadne
przedmioty. Jeśli zdarzy się, że czujniki nie będą puste, proces
przystosowania będzie przerwany do momentu usunięcia
przedmiotów. W tym czasie sterowanie płytą kuchenną jest
niemożliwe.
UWAGA!
Przed przystąpieniem do wykonywania jakichkolwiek czynności
montażowych i naprawczych urządzenie należy wyłączyć z
sieci elektrycznej. Uwzględniając napięcie sieciowe urządzenie
podłącza się według przedstawionego schematu. Przewód
uziemiający (PE) podłączyć na klamerkę oznaczoną znakiem za
.
uziemienie
Kabel podłączeniowy musi przechodzić przez odciążające
urządzenie, które kabel zabezpiecza przed wyciągnięciem.
Po podłączeniu należy włączyć wszystkie pola grzejne na około
3 minuty, aby skontrolować ich działanie..
55
137816
Podstawowe
przystosowanie
czujników do okolicy
Schemat podłączenia
Do podłączenia można użyć:
- gumowe kable podłączeniowe typu H05 RR-F 4x1,5 z żółtozielonym przewodem uziemiającym,
- kable podłączeniowe izolowane z PCV typu H05 VV-F 4x1,5
z żółto-zielonym przewodem uziemiającym oraz innych kabli
tych samych jakości lub lepszych.
Dane techniczne
Typ
Końcówka podłączeniowa
Napięcie robocze
Rodzaj przełączników
Pola grzejne (ø mm/kW)
Z przodu po lewej
Z tyłu po lewej
Z tyłu po prawej
Z przodu po prawej
Łączna moc znamionowa
(kW)
SIVK 61TS
600 mm
2N AC 400 V
230 V, 50 Hz
Czujniki elektroniczne
Indukcyjne
145/1.4 (P=1.8)
210/2.3 (P=3.2)
180/1.85 (P=2.5)
180/1.85 (P=2.5)
7.4
P – najwyższy stopień mocy
137816
PRODUCENT ZACHOWUJE PRAWO DO
WPROWADZANIA ZMIAN NIE WPŁYWAJĄCYCH NA
FUNKCJONALNOŚĆ URZĄDZENIA.
56
