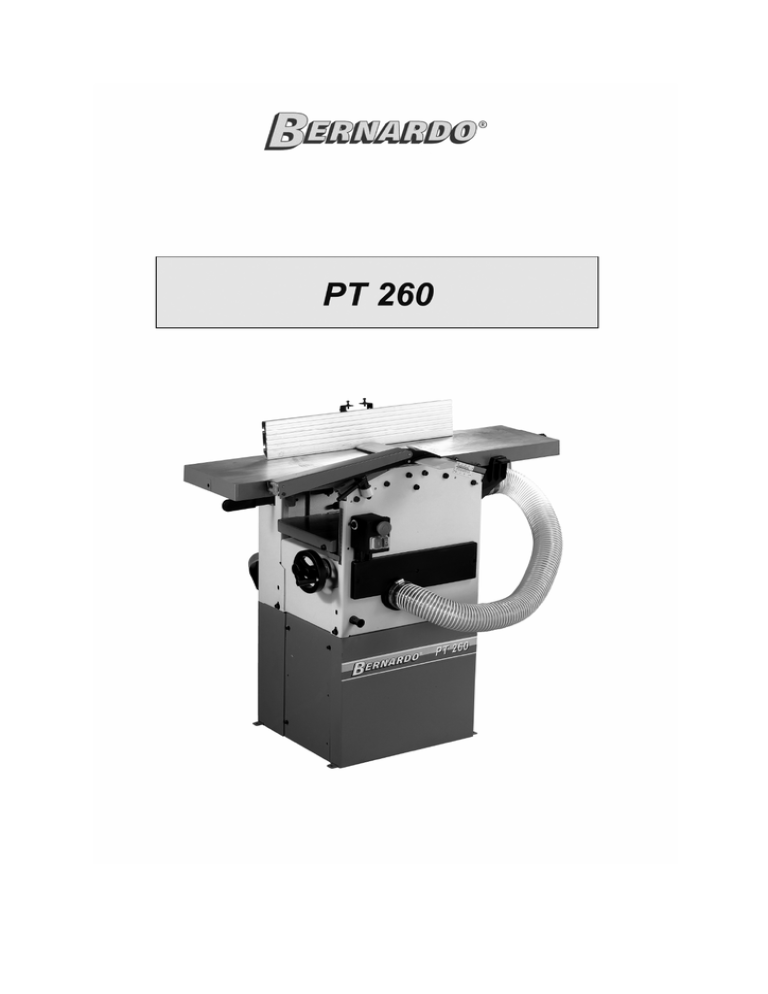

strugarko-grubościówka PT 260

Transkrypt

DOKUMENTACJA TECHNICZNO-RUCHOWA
WPROWADZENIE
Drogi Kliencie!
Cieszymy się, że zdecydowałeś się na produkt naszej firmy.
Ta instrukcja obsługi została opracowana z myślą o naszych klientach. Można w niej znaleźć
potrzebne wskazówki do prawidłowej obsługi, użycia, pielęgnacji oraz nabycia części
zamiennych do maszyny.
UWAGA:
Producent na bieżąco stara się polepszać maszynę, dlatego może się zdarzyć, że
niezamieszczone są w tej instrukcji wszystkie zmiany i ulepszenia. Staramy się jednak
uzupełniać je na bieżąco.
Prosimy przed użytkowaniem maszyny przeczytać instrukcję bardzo uważnie.
Dzięki temu można zapobiec możliwym problemom lub uszkodzeniom maszyny.
Bez zakłóceniowa i ekonomiczna praca maszyny jest możliwa tylko wówczas, gdy będzie
regularnie konserwowana oraz odpowiednio obsługiwana.
Producent nie ponosi odpowiedzialności za szkody, które powstaną z nieprzestrzegania
podanych wskazówek.
2
SPIS TREŚCI
OGÓLNE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA ............................................ 4
DANE TECHNICZNE................................................................................................. 6
MONTAŻ ................................................................................................................. 7
PLAN USTAWIENIA ................................................................................................. 8
SCHEMAT OBWODOWY ........................................................................................... 8
PODŁĄCZENIE DO PRĄDU ........................................................................................ 9
UZIEMIENIE MASZYNY ............................................................................................ 9
URUCHOMIENIE ...................................................................................................... 9
KONSERWACJA ..................................................................................................... 13
LISTA CZĘŚCI ZAMIENNYCH .................................................................................. 14
WARUNKI GWARANCJI.......................................................................................... 18
3
OGÓLNE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA
Gdy podstawowe wskazówki bezpieczeństwa będą ignorowane, wówczas może dojść do
poważnych obrażeń. Maszyny przeznaczona jest do określonych celów, dlatego nie należy nic
w niej zmieniać lub używać w innym celu.
Miejsce pracy utrzymywać w czystości.
Dobrze wybrać miejsce pracy. Nie wystawiać maszyny na deszcz i nigdy nie używać
maszyny w wilgotnym lub mokrym otoczeniu. Zapewnić odpowiednie oświetlenie
miejsca pracy. W obrębie maszyny nie mogą się znajdować żadne łatwopalne
substancje.
Chronić się przed porażeniem prądem, unikając kontaktu z uziemionymi częściami
maszyny.
Dzieci i osoby nieupoważnione powinny stać w bezpiecznej odległości od maszyny.
Gdy maszyna nie będzie używana dłuższy czas, należy postawić ją w suchym miejscu.
Używać maszyny tylko do prac, do których została stworzona i pracować trzymać się
ram danych technicznych. Nie podejmować prac, które przewyższają możliwości
maszyny.
Używać tylko odpowiedniego sprzętu. Nie używać narzędzi, które przeznaczone są do
cięższych prac.
Nosić odpowiednie ubranie robocze. W żadnym wypadku nie nosić luźnej odzieży lub
biżuterii. Zaleca się noszenie rękawic i obuwia roboczego.
Używać okularów ochronnych i maski ochronnej, szczególnie podczas prac, gdzie
produkuje się dużo kurzu.
Nigdy nie ciągnąć za kabel, w celu wyłączenia maszyny. Nigdy nie wystawiać kabla
na działanie wysokich temperatur oraz uważać, aby nie został zanurzony w oleju.
Pracować zawsze z dobrze przymocowanym ogranicznikiem.
Nigdy nie sięgać niczego nad maszyną oraz zwrócić uwagę na równowagę podczas
pracy przy maszynie.
Regularnie konserwować maszynę. Upewnić się, że noże strugarki są naostrzone.
Przestrzegać wskazówek dotyczących smarowania maszyny i wymiany zużytych lub
uszkodzonych części.
Gdy maszyna nie jest używana należy odłączyć ją od prądu. Również podczas
konserwacji, naprawy czy wymiany wyposażenia należy odłączyć maszynę od prądu.
Przed włączeniem maszyny upewnić się, że włącznik/wyłącznik znajduje się w
pozycji OFF>
Kiedy maszyna używana jest na świeżym powietrzu, upewnić się, że używany jest
odpowiedni kabel przedłużający.
Podczas pracy przy maszynie należy być ostrożnym. Należy pracować z rozsądkiem i
zaprzestać pracy, gdy jest się zmęczonym.
Napraw maszyny powinni dokonywać wykwalifikowani do tego fachowcy.
Nie wolno włączać maszyny, gdy nie są poprawnie zamontowane wszystkie pokrywy
ochronne.
4
Nie używać tępych noży, ponieważ wzrasta wówczas ryzyko odrzutu.
Każdy nóż strugarki, który nie jest używany, musi zostać przykryty osłoną.
Podczas strugania krótkich elementów należy używać kijka do doprowadzania.
Regularnie sprawdzać pokrywę odrzutu oraz posuw. Gwarantuje to bezpieczniejszą
pracę.
Maszyny z pojemnikiem na wióry lub odciągiem muszą być poprawnie podłączone.
Maszyny używać tylko do obrabiania drewna.
Specjalne wskazówki dotyczące bezpieczeństwa dla strugarko-grubościówki
Regularnie sprawdzać noże do strugarki, czy się nie rozregulowały.
Noże do strugarki mogą wystawać max. 1,0 mm.
Nie wolno ściągać pokryw ochronnych, z wyjątkiem konserwacji lub naprawy. Muszą
one bezproblemowo funkcjonować, aby móc obsługiwać maszynę.
Maszyna musi być koniecznie odpowiednio uziemiona.
Sprawdzić czy klapy odrzutu działają poprawnie.
Zawsze nosić okulary ochronne.
Maszyna gotowa jest do pracy, gdy zostanie poprawnie zmontowana. Należy przestrzegać
wskazówek dot. konserwacji.
Maszyna musi być sprawdzana regularnie. Nie wolno używać uszkodzonych części i kabli.
Uszkodzone, zużyte części należy natychmiast wymienić. Gdy konieczna jest wymiana,
powinna zrobić to wykwalifikowana do tego osoba.
Nie wolno zmieniać wyposażenia maszyny. Gdy na skutek jakichkolwiek zamian maszyna
nie będzie poprawnie działać, winę za to ponosi osoba obsługująca ją.
5
DANE TECHNICZNE
Strugarka
Szerokość strugania
Długość stołu
Wysokość stołu
Liczba obrotów wału strugarki
Nóż do strugarki
Średnica wału strugarki
Ogranicznik strugu
Odchylany ogranicznik strugu
Odbiór wiórów max.
Moc silnika
260 mm
1050 mm
885 mm
6700 obr./min.
2 Szt.
55 mm
610 x 110 mm
90° - 45°
3 mm
1,6 kW (2,1 PS) / 230 V od. 400 V
Grubościówka
Długość stołu
Szerokość strugu
Przepustowość max.
Odbiór wiórów max.
Prędkość posuwu
Waga ok.
Wymagane miejsce
480 mm
250 mm
150 mm
2 mm
8 m/min.
75 kg
1050 x 650 mm
Zakres dostawy:
Nóż do strugarki jakości HSS
Zintegrowany odciąg
Szablon regulacji noża do strugarki
Narzędzia do obsługi
6
MONTAŻ
Wypakować wszystkie części
ęści i sprawdzić, czy nie są uszkodzone. Największa
ększa część
cz
maszyny
jest już zmontowana. Następują
ępujące części muszą być odpowiednio zamontowane (należy
(nale
sprawdzić również,, czy nie są uszkodzone):
A
Strug gładzik
B
Przyrząd odciągu
C
Ogranicznik
D
Płyta
E
Podkładka
F
Kołek gwintowany
G
Uchwyt
H
Uchwyt
I
Płyta
J
Króciec ssący
K
Wąż odciągu
L
Zacisk
M
Podstawa
N
Śruba
O
Kijek do posuwania
P
Worek
Odpowiednio zmontowana maszyna waży
wa ok. 85 kg. Maszynę ustawić w dobrze oświetlonym
o
miejscu, dobrze zasilonym
silonym w energię
energi elektryczną. Zwrócić uwagę na odpowiednią
odpowiedni ilość
miejsca, aby można
na było swobodnie obrabiać
obrabia elementy.
7
Maszyna musi być przymocowana do podstawy śrubami. Podstawę ustawić na solidnym,
poziomym podłożu.
u. Stół roboczy musi być
by również dobrze wyregulowany. Maszyna po
dłuższym użyciu nie możee się chwiać.
chwia
PLAN USTAWIENIA
Podczas transportu postępować
pować, tak jak przedstawiono na
zdjęciu.
SCHEMAT OBWODOWY
Maszyna posiada jednofazowy silnik (230 V) lub trzy fazowy (400 V) i jest dostosowany
jedynie do strugarki i grubościówki.
ściówki. Maszyna ma optymalny design, łatwa jest w utrzymaniu
i obsłudze oraz ma wysokąą wydajność.
wydajno
Dla 230 V. Brakuje dla 400 V!!!!!
8
PODŁĄCZENIE
CZENIE DO PR
PRĄDU
UWAGA!!
Najpierw podłączyć maszynęę do obiegu elektrycznego,
lektrycznego, gdy maszyna zostanie odpowiednio
złożona. Silnik należy złożyć
ż ć zgodnie z wymogami maszyny oraz należy
należy zwrócić
zwróci na tabliczkę
znamionową.. Typowe elementy do obróbki można
mo na bezproblemowo obrabiać
obrabia z podanym
napięciem (+/- 10%). Większe
ksze napięcie
napi
może doprowadzić do przegrzania się
si silnika.
UZIEMIENIE MASZYNY
UWAGA!!
Gdy maszyna nie zostanie odpowiednio uziemiona,
może dojść do porażenia prądem.
ądem. Dlatego należy
poprosić o pomoc elektryka, nie należy
nale samemu
uziemiać maszyny. Wyposażona
żona jest ona w kabel
elektryczny (230 V) oraz wtyczkę
wtyczk 3-ząbkową. Nie
wolno zmieniać zęba odpowiedniego za uziemienie,
ponieważ zwiększa się ryzyko przerwy w dopływie
energii elektrycznej.
URUCHOMIENIE
UWAGA!!
Przed ustawieniem odbioru wiórów, wymianą
wymian noży do strugarki lub ich ustawieniem,
ustawieniem należy
zwrócić uwagę, czy włącznik/wył
cznik/wyłącznik znajduje się w pozycji OFF.
Ogranicznik strugu
Poruszyć ogranicznikiem prowadnic tak, aby znajdował się na stole strugarki, i aby poruszył
osłonę wału strugarki. Zamontować
Zamontowa część B i dokręcić za pomocą uchwytu A (zobacz
rysunek). Dzięki
ki uchwytowi C można
mo
ustawić wybrany kąt.
9
Ochrona przed przeciążeniem
eniem
Kiedy włączy się ochrona silnika, znaczy
znac to, że jest on przeciążony. Należy
ży usunąć przyczynę
przeciążenia,
enia, aby móc odpowiednio obsługiwać
obsługiwa maszynę.
Gdy silnik zostanie przeciążony
ążony lub nastąpi
nast przerwa w dopływie prądu,, silnik zostanie
automatycznie wyłączony.
czony. Maszynę
Maszyn można ponownie włączyć,, gdy silnik ostygnie.
Odbiór wiórów
Aby zapewnić bezproblemową pracę maszyny w zamkniętych
tych pomieszczeniach, należy
nale
podłączyć do niej odciąg na wióry.
Podnieść ogranicznik strugania E tak, aby była widoczna dziura F.
Wyciągnąć część G z obu stron odciągu.
odci
Obniżyć stół roboczy H i podłączyć
podł
odciąg D.
Odciągg D jest tak umiejscowiony, że obie części G są na równi z dziurkami E. Wsadzić część
G w dziurkę F.
10
Odbiór wiórów/Strugarka
Zdjąć ogranicznik do obrabiania pod kątem
k
Zdjąć osłonę wała nożowego I i podłączyć
podł
odciąg D (zobacz rysunek).
Odciągg jest tak umiejscowiony, że części G znajdują się na tej samej pozycji, co
dziurki F. Wsadzićć części
częś G w dziurki F.
Osłona wała nożowego
Wysokość wała nożowego
owego można
moż ustawiać za pomocą dźwigni,
wigni, która znajduje się
si z lewej
strony maszyny. Poo zwolnieniu dźwigni zaciskowej można poruszać osłoną wała nożowego,
dzięki czemu można
na dopasować szerokość obrabianego przedmiotu. Dźwigni
źwignię opuścić w dół,
aby zablokować osłonę w wybranej pozycji.
11
Strugarka
Przed rozpoczęciem strugania należy
nale poluzować dźwignię M, aby zapobiec poruszaniu się
si
rolek posuwu. Głębokość cięcia
ęcia ustawia się
si za pomocą dźwigni
wigni J, która znajduje się
si z przodu
stołu (K). Należy do tego użyć
żyć również skali, która wskazuje głębokość
ść cięcia.
cię
Zaleca się
głębokość od 0,5 do 1,5 mm.
UWAGA!!
Każda część wała nożowego,
owego, która nie będzie
b
używana, powinna być przykryta osłoną
osłon wała
nożowego.
Ustawić się przy maszynie tak, aby zawsze z jednej strony doprowadzać
doprowadzać przedmiot oraz nigdy
nie stać przed lub za wałem nożowym
noż
strugarki.
Obrabiany przedmiot trzymać mocno obiema rękoma.
r
Podczas obrabianiu małych i wąskich
w
Elementów należy używaćć szyny doprowadzającej.
doprowadzaj
Obrabiać tylko przedmioty, które mocno są
s przymocowane do stołu i można
żna je
bezproblemowo doprowadzać do wału nożowego.
no
Aby przestawić maszynę na grubościówkę
grubo
należy pociągnąć dźwignię H i ustawić
ustawi wysokość
stołu grubościówki
ciówki za pomocą koła ręcznego N.
Jeden obrót kołem odpowiada podwyższeniu
podwy
lub obniżeniu stołu o 3 mm.
Sprawdzić grubość obrabianego przedmiotu za pomocą
pomoc skali (O).
12
Urządzenie do doprowadzania obrabianego przedmiotu:
Przedmioty doprowadzane są automatycznie za pomocą dwóch walców. Jeden z nich jest
gładki a drugi żłobkowany. Obrabiany przedmiot położyć tak na stole grubościówki, aby
automatycznie został uchwycony prze walce. Przedmiot powinien bez naszej pomocy
prześlizgnąć się. Doprowadzać tak obrabiany Element, aby powierzchnia była obrabiana
równomiernie.
Szczególnie długie przedmioty powinny być podpierane przy doprowadzaniu do maszyny, jak
również przy odbiorze.
Przed obrabianiem przedmiotu, należy sprawdzić, czy drewno nie posiada jakich twardych
części, ponieważ stwarza to zagrożenie. Kiedy obrabianych jest kilka elementów o tej samej
grubości, można doprowadzać je jedno po drugim, bez zmieniania czegokolwiek w
ustawieniach maszyny. Należy robić to tak długo, aż osiągnie się żądaną grubość.
KONSERWACJA
Przed pracami konserwatorskimi należy odłączyć maszynę od prądu. Wszystkie osłony, które
muszą być ściągnięte na czas konserwacji, należy koniecznie z powrotem zamontować.
Maszyna jest tak skonstruowana, że wymagana jest minimalna konserwacja. Wszystkie
łożyska są nasmarowane na cały okres użytkowania. Po przepracowanych 10 godzinach
zaleca się:
Smarować łożyska zewnętrznych i wewnętrznych rolek posuwu.
Smarować łożyska koła pasowego oraz koło mechanizmu przy pasie.
Na trzpień gwintu so ustawiania wysokości stołu grubościówki nanieść suchy smar.
Nie powinny znajdować się żadne niepotrzebne przedmioty na stole i na rolkach posuwu.
Sprawdzać, czy nie nagromadził się kurz przy wentylacji, ponieważ może to doprowadzić do
przegrzania się lub przeciążenia silnika.
W regularnych odstępach czyścić przyrządy wału strugarki oraz wszystkie zaciski. Najlepiej
zanurzyć te części na 24 godziny w parafinie lub w środku czyszczącym.
Wszystkie aluminiowe części maszyna należy czyścić środkiem antykorozyjnym.
13
LISTA CZĘŚCI
CI ZAMIENNYCH
ZAMIENNY
14
15
16
17
WARUNKI GWARANCJI
1. Gwarancja obejmuje usunięcie wszystkich wad, które utrudniają należyte
funkcjonowanie maszyny.
2. W przypadku reklamowania produktu proszę zgłosić się do handlowca, od którego
kupili Państwo maszynę, z dokładnym pisemnym opisem wady.
3. Gwarancja wygasa w momencie, gdy części do zakupionego przedmiotu nie będą
pochodziły od producenta i wystąpią z tego powodu jakieś szkody. Gwarancja wygasa
również wówczas, gdy nie stosuje się do zaleceń producenta, co do konserwacji i
obchodzenia się z maszyną. Wykluczone z gwarancji są inne uszkodzenia, które
wynikają z niedbałego i nieodpowiedniego użytkowania maszyny.
4. Po upływie gwarancji naprawy mogą obywać się w serwisie, koszta ponoszą klienci.
5. Gwarancja obejmuje 12 miesięcy od dostarczenia maszyny.
18
PWA Maschinengroßhandel
Nebingerstraße 7a/A 4020 Linz – Austria
Tel.: +43/732-66 40 15 – Fax: +43/732-66 40 15-9
[email protected]
www.bernardo.at
CERTYFIKAT ZGODNOŚCI Z NORMAMI UNII EUROPEJSKIEJ
Certificate of Compliance
według
Dyrektywy 89/336/EEG (93/68/EEG)
Dyrektywy 73/23/EWG
Dyrektywy 92/292/EWG
Directive 89/336/EEC (93/68/EEC)
Directive 73/23/EC
Directive 92/292/EC
Niniejszym oświadczamy, iż następująca maszyna odpowiada normą Unii Europejskiej pod
względem bezpieczeństwa oraz nie zagraża zdrowiu. Przy nieuzgodnionej z nami zmianie w
maszynie niniejszy certyfikat traci swoją ważność.
Hereby we declair that the following machine meets the essentials safety and heath
requirements set out in the EC Directive. Any unauthorized by us changes of the machine
cause losing of the certificate validity.
Prudukt:
Strugarka i grubościówka
Product:
Typ maszyny:
Type:
Nr. Maszyny:
Number of the Machine:
Rok produkcji:
Year of manufacture:
Stosowane zharmonizowane normy europejskie:
Applied harmonized European standards:
Surface planer & thicknesser
PT 260
Miejsce/Data:
Linz, 07.12.2007
…………………………..
…………………………..
EN 55014-1: 2000 +A1 + A2
EN 61000-3-2: 2000 + A2
EN 61000-3-00: 2000
EN 55014-2: 1997 + A1
Podpis:
Signature:
19
ZAMÓWIENIE CZĘŚCI ZAMIENNYCH
Zamówienie w ramach gwarancji
Zamówienie za opłatą
Pytanie
(właściwe zaznaczyć)
Szanowni Państwo,
aby zapewnić szybkie i bezproblemowe wykonanie zamówienie, prosimy o wypełnienie
podanego formularza w raz z kopią opisu części zamiennej i przefaksowanie go do
sprzedawcy.
Z wyrazami szacunku
BERNARDO-Team
Firma:_____________________________________________________________________
Adres:_____________________________________________________________________
Telefon/Fax:________________________________________________________________
Nazwa maszyny:________________________ Numer maszyny:______________________
Rok budowy:______________ Dostawca: (konicznie wypełnić):______________________
Reklamacja w ramach gwarancji:
Nr faktury:_____________________________
Data wystawienia:____________
Opis usterki (koniecznie wypełnić): _____________________________________________
__________________________________________________________________________
__________________________________________________________________________
Nr części zamiennej
1.
Nazwa
Ilość
2.
3.
4.
5.
Data______________________
Podpis________________________
20

strugarko-grubościówka PT 260

Transkrypt

Podobne dokumenty

Instrukcja BHP strugarka 4

Kamieniarska marka
