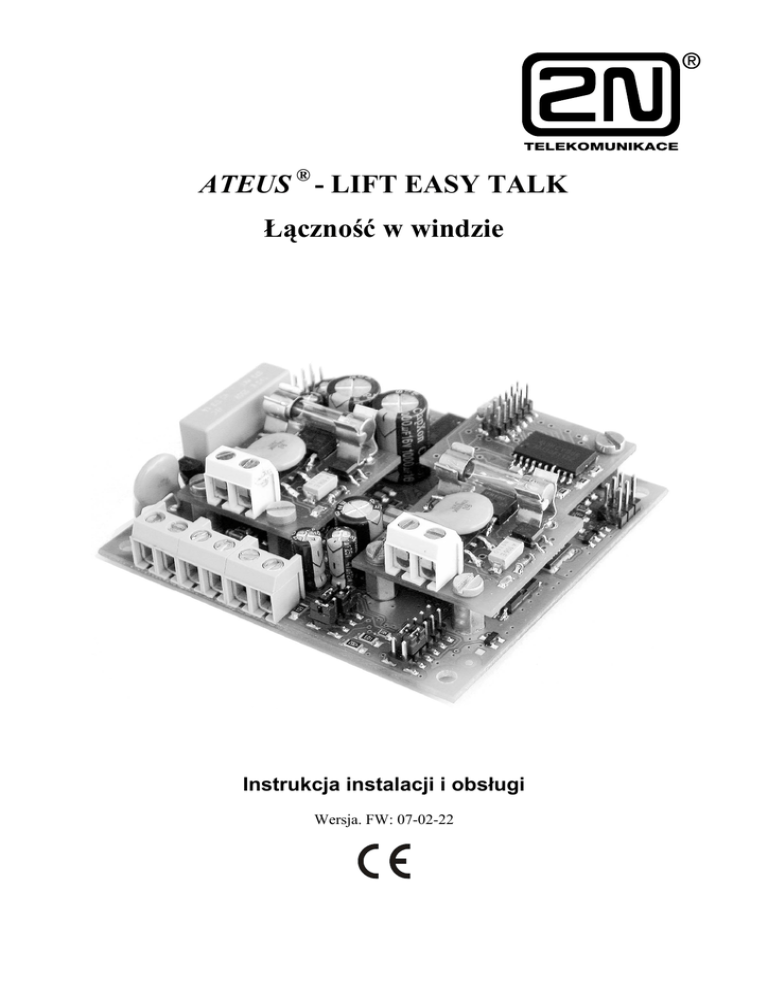

ATEUS ® - LIFT EASY TALK
Łączność w windzie
Instrukcja instalacji i obsługi
Wersja. FW: 07-02-22
Drogi Kliencie,
Otrzymujesz całkowicie nowy produkt, w projekt którego zainwestowaliśmy duŜo energii i czasu.
Mamy nadzieje, Ŝe poniŜsza instrukcja dostarczy Państwu wystarczające informacje na temat funkcji i
usług oferowanych przez nasz produkt.
2
Spis treści
1.
PRZEGLĄD..........................................................................................................4
1.1.
DOSTĘPNE MODUŁY .................................................................................................... 4
1.2.
PORÓWNANIE Z WCZEŚNIEJSZYMI MODELAMI – CO ZOSTAŁO ZMIENIONE. .................. 5
1.3.
SPECYFIKACJA............................................................................................................. 5
2. PODSTAWOWE FUNKCJE.................................................................................6
3. OPIS FUNKCJONALNY ......................................................................................7
3.1.
POŁĄCZENIE WYCHODZĄCE......................................................................................... 7
3.2.
TESTOWE POŁĄCZENIE ................................................................................................ 7
3.3.
POŁĄCZENIE PRZYCHODZĄCE ...................................................................................... 7
3.4.
ZABEZPIECZENIE PRZED NIECHCIANYM I NIEPOTRZEBNYM WEZWANIEM ..................... 7
3.5.
AUTOMATYCZNE WIELOKROTNE WYBIERANIE NUMERÓW Z POTWIERDZENIEM ........... 8
3.6.
AUTOMATYCZNE WIELOKROTNE WYBIERANIE NUMERÓW BEZ POTWIERDZENIA ......... 9
3.7.
INSTRUKCJA OBSŁUGI DLA CENTRUM SERWISOWEGO ................................................. 9
3.8.
PRZEGLĄD SYGNAŁÓW AKUSTYCZNYCH ................................................................... 10
3.9.
ZAKOŃCZENIE POŁĄCZENIA (WYCHODZĄCE I PRZYCHODZĄCE POŁĄCZENIE) ............ 10
3.10.
JAK NAGRAĆ ZAPOWIEDŹ ...................................................................................... 11
3.11.
STEROWANIE PRZEŁĄCZNIKAMI ............................................................................ 11
4. MONTAś ............................................................................................................12
4.1.
BUDOWA MECHANICZNA LC ..................................................................................... 12
4.2.
INSTALACJA .............................................................................................................. 12
5. POŁĄCZENIE ....................................................................................................14
5.1.
OPIS LC..................................................................................................................... 14
5.2.
PODŁĄCZANIE LC ..................................................................................................... 15
5.3.
DROGI POŁĄCZENIOWE LC........................................................................................ 17
6. PROGRAMOWANIE LC ....................................................................................19
6.1.
ZANIM ZACZNIESZ ..................................................................................................... 19
6.2.
URUCHAMIANIE TRYBU PROGRAMOWANIA ............................................................... 19
6.3.
PROGRAMOWANIE ..................................................................................................... 19
6.4.
BŁĄD PODCZAS PROGRAMOWANIA ............................................................................ 19
6.5.
ZAKOŃCZENIE PROGRAMOWANIA ............................................................................. 20
6.6.
NAGRYWANIE WIADOMOŚCI GŁOSOWYCH (TYLKO Z MODUŁEM GŁOSOWYM NR KAT.
913402)................................................................................................................................. 21
6.7.
PROGRAMOWANIE STYKÓW....................................................................................... 22
6.8.
TABELA PROGRAMOWANIA - PRZEGLĄD FUNKCJI ...................................................... 23
7. PARAMETRY TECHNICZNE.............................................................................26
DEKLARACJA ZGODNOŚCI WE ............................................................................27
3
1. Przegląd
1.1. Dostępne moduły
Nr kat.
913401E
913402
913403E
913404
913408E
Nazwa
Wersja podstawowa
Rozszerzenie
Raport
Moduł przełączników
Wersja pełna
Opis
Moduł podstawowy, z moŜliwością dołączania rozszerzeń.
Bez rozszerzeń-umoŜliwia automatyczne wybieranie dwóch
numerów, odtwarzanie zapowiedzi nagranych przez
producenta.
Moduł rozszerzeń dla modułu nr kat. 913401E, umoŜliwia
nagrywanie i odtwarzanie własnych zapowiedzi, zwiększa do
6 liczbę automatycznie wybieranych numerów.
Moduł rozszerzeń dla modułu nr kat. 913401E, słuŜy do
odtwarzania raportu o błędach generowanych przez windę.
Moduł przełączników dla modułu 913401E, umoŜliwia
podłączenie dwóch przełączników lub jednego przełącznika i
modułu raportów 913403E.
Pakiet złoŜony z modułów 913401E + 913402E.
913401E
913408E
913402
913404
4
1.2. Porównanie z wcześniejszymi modelami – Co zostało zmienione.
•
•
•
•
•
•
2 sygnalizacyjne diody LED :Ŝółta- wskaźnik aktywności, zielona- wskaźnik zestawionego
połączenia.
Nowa funkcja – “Połączenie testowe” automatycznie uaktywniana co trzy dni lub
jednorazowo (TEST).
W podstawowym module- wbudowane zapowiedzi: “Połączenie kontrolne“ i “Proszę czekać,
……“.
W module 913402 moŜliwość nagrania zapowiedzi o długości od 0 do 30 sekund.
Urządzenia nie posiadają baterii i nie wymagają dodatkowego zasilania.
Cyfrowe ustawienie głośności i tryb głośnomówiący
Lista zmian instrukcji i urządzenia
Wersja
Opis zmian
1.0
•
•
Pierwsza instrukcji i wersja urządzenia
Urządzenie nie posiadało Ŝadnego dodatkowego oprogramowania
2.1
•
•
Wprowadzona 04-08-2004
Osiągnięto lepszą jakość dźwięku, stara zapowiedź jest usuwana przed nagraniem
nowej Zachowana kompatybilność z starszymi wersjami. Na tabliczce
znamionowej umieszczana jest wersja oprogramowania. Szczegóły patrz rozdział
6.6.
Podczas korzystania z trybu automatycznego wielokrotnego wybierania numeru z
potwierdzeniem, komenda potwierdzenia (1) jednocześnie wyłącza zapowiedź.
•
2.2
•
Dodano opis korzystania razem z Lift Call Connect, Nr kat. 91330808
2.3
•
Dodano Menu Głosowe i wybór języka komunikatów
1.3. Specyfikacja
LC ma zastosowanie głównie w windach, gdzie zastępuje przycisk ALARM.LC jest
telefonem głośnomówiącym. Jego składniki :mikrofon i głośnik słuŜące do dwukierunkowej łączności,
moŜna zainstalować za panelem sterującym windy. LC umoŜliwia zestawienie łączności z „hotline”
(całodobowym centrum serwisowym, serwisem wind). Do zestawienia łączności z „hotline”
wykorzystujemy linie telefoniczną albo sieci publicznej (PSTN) albo wewnętrznej centrali PBX. W
miejscach, gdzie nie ma moŜliwości wykorzystania telefonii przewodowej, moŜna zastosować bramki
GSM. LC moŜe zestawiać połączenie tylko do wcześniej zdefiniowanych numerów, co uniemoŜliwia
zestawiania nielegalnych połączeń.
LC – pełna wersja jest wyposaŜony w moduł głosowy, w którym moŜna nagrać informacje
o lokalizacji (adresie) i numerze windy. Dzięki tej funkcji, moŜna zidentyfikować windę, nawet wtedy
gdy osoba w windzie nie moŜe udzielić takich informacji.
5
2. Podstawowe funkcje
•
Podstawowa zapowiedź nawet bez modułu głosowego;
•
W module głosowym -zapowiedzi o długości od 0 do 30 sekund;
•
Funkcja “Checking call“
•
Cyfrowe ustawianie właściwości akustycznych (zdalny dostęp);
•
Funkcja wskaźnikowa- dwie diody LED z moŜliwością wykorzystania do
informowania o stanie windy;
•
Tonowe i dekadowe wybieranie;
•
Programowanie i test urządzenia przy pomocy aparatu telefonicznego;
•
Rozpoznawanie sygnałów zgłoszenia, zajętości;
•
Automatyczne kilkakrotne wybierania wielu numerów;
•
Zabezpieczenie przed przypadkową lub niepotrzebną inicjalizacją (CANCEL);
•
Kontrola łączności z windą bezpośrednio z Centrum Serwisowego;
•
Brak konieczności zasilania;
•
Łatwa instalacja w dowolnym panelu windy;
•
Urządzenie dostosowane do podłączenia bezpośrednio do PSTN;
•
Za pomocą modułu przełączników- moŜliwość kontrolowania do 3 urządzeń;
•
Menu Głosowe
6
3. Opis funkcjonalny
3.1. Połączenie wychodzące
Naciśnięcie przycisku (opisanego ALARM itp.) na panelu spowoduje aktywacje LC. Po
aktywacji, LC zestawia połączenie do numeru „hotline” (centrum serwisowe). (Więcej
szczegółów patrz sekcja Automatyczne wybieranie). Podczas zestawiania osoba w windzie
słyszy sygnały wybierania i sygnał dzwonienia. W momencie odebrania telefonu przez serwis
obaj mogą rozmawiać między sobą. Centrum serwisowe moŜe teraz uzyskać wszystkie
niezbędne informacje od osoby w windzie. Kiedy połączenie będzie zakończone, LC rozłączy
się automatycznie.
Po zakończeniu wybierania, LC powtarza nagraną zapowiedź. Zwykle treścią
zapowiedzi jest “Proszę czekać połączenie do .... jest zestawiane” i zawiera informacje o
lokalizacji LC (adres, numer windy itp.).Po zestawieniu połączenia serwis słysząc zapowiedź,
moŜe wyłączyć zapowiedź i rozmawiać. JeŜeli jest potrzeba, serwis moŜe powtórnie
odtworzyć zapowiedź.
3.2. Testowe połączenie
Testowe połączenie jest automatycznym połączeniem wychodzącym, którego
zadaniem jest sprawdzenie funkcjonalności LC. Połączenie testowe jest aktywowane co 72
godziny (3 dni) przez wbudowany zegar. Procedura zestawiania jest taka sama jak zwykłego
połączenia wychodzącego. Jedyną róŜnica są inne numerów telefonów oraz odtwarzanie
zapowiedzi “testowe połączenie” (wraz z nagraną przez uŜytkownika zapowiedzią). Centrum
serwisowe musi potwierdzić połączenie. W tym przypadku, wykorzystywany jest tryb
Automatycznego Wielokrotnego Wybierania z Potwierdzeniem.
3.3. Połączenie przychodzące
Centrum serwisowe moŜe takŜe dzwonić na numer LC. Po dwóch dzwonkach (liczba
dzwonków moŜna zmienić ustawiając odpowiednią wartość parametr 911) LC automatycznie
zgłasza się i wysyła sygnał akustyczny. Teraz centrum serwisowe moŜe poinformować
osoby w windzie np. o czasie przyjazdu brygady serwisowej. Dodatkowo, tryb ten, pozwala
zdalnie sprawdzić czy LC jest podłączone i operatywne.
3.4. Zabezpieczenie przed niechcianym i niepotrzebnym wezwaniem
PoniewaŜ jedynym zastosowaniem LC jest wezwanie pomocy w przypadku
niebezpieczeństwa (np. uwięzienia osób w windzie), wszystkie wezwania gdy drzwi windy
otwarte moŜna uznać za niepotrzebne. JeŜeli winda jest wyposaŜona w czujnik zamknięcia
drzwi, moŜna go podłączyć do wejścia LC oznaczonego jako CANCEL. MoŜna teŜ
zaprogramować czas opóźnienia aktywacji LC po wciśnięciu przycisku ALARM. W
przypadku gdy ktoś pomyłkowo naciśnie przycisk ALARM, a winda w zaprogramowanym
czasie osiągnie docelowe piętro, drzwi się otworzą i aktywacja LC zostanie odwołana. W
celu wyeliminowania większość fałszywych wezwań, moŜna dodatkowo ustawić minimalny
czas naciskania przycisku ALARM.
7
3.5. Automatyczne wielokrotne wybieranie numerów z potwierdzeniem
W LC, dla przycisku ALARM, moŜna zaprogramować do 6 numerów telefonów (2 numery w
wersji podstawowej) oraz liczbę powtórzeń dla kaŜdego numeru. LC będzie próbował zestawić
połączonej do zaprogramowanych numerów. Jako efektywny sposób na potwierdzenia przyjęcia
połączenia, wykorzystywane jest tonowe wybieranie (DTMF). Osoba w centrum serwisowym, aby
potwierdzić przyjęcie połączenia, musi nacisnąć cyfrę
na telefonie (w systemie DTMF). JeŜeli
wybrany numer jest zajęty, nikt nie odbiera telefonu przez zdefiniowany czas, lub w innych
przypadkach (patrz tablica), LC spróbuje zestawić połączenie do następnego numeru z
zaprogramowanej listy. Cykl ten LC powtarza zaprogramowana liczbę razy. JeŜeli liczba cykli jest
ustawiona na 0, automatyczne zestawianie jest przerywane i LC zestawia połączenie tylko do
pierwszego numeru z listy.
W tym trybie, LC powtarza zapowiedź “Proszę czekać...” (lub inną nagraną przez
uŜytkownika) tyle razy ile zostało zaprogramowane. Zapowiedź moŜe być wyłączona przez
naciśnięcie cyfry
lub przez potwierdzenie przyjęcia połączenia.
Domyślnie LC ma ustawiony tryb “Automatyczne wielokrotne wybieranie numerów z
potwierdzeniem”. Dodatkowo, w LC znajdują się inne tryby, które maja zastosowanie do innych
aplikacji. Jednym z nich jest tryb “Automatyczne wielokrotne wybieranie bez potwierdzenie”, patrz
dalej.
3.5.1.
Opis reakcji LC na zdarzenia w trybie “Automatycznego wielokrotnego
wybierania numerów z potwierdzeniem”
Zdarzenie
Akcja LC
Po zajęciu linii słychać
sygnał zajętości lub jest LC wybiera zaprogramowany numer niezaleŜnie od sygnałów.
cisza.
Po wybraniu numeru
Sygnał zajętości,
ciągły (np. w PBX)
sygnał LC, po maksymalnie 2 sekundach, rozłącza się, ponownie zajmuję linie i, jeŜeli
liczba cykli jest mniejsza niŜ zaprogramowana, wybiera następny numer z listy.
Cisza lub rozmowa
LC czeka zaprogramowany czas, rozłącza się, ponownie zajmuję linie i, jeŜeli
liczba cykli jest mniejsza niŜ zaprogramowana, wybiera następny numer z listy
Sygnał dzwonienia
LC czeka przez zaprogramowaną liczbę dzwonków, rozłącza się, ponownie
zajmuję linie i, jeŜeli liczba cykli jest mniejsza niŜ zaprogramowana, wybiera
następny numer z listy.
LC odbiera w DTMF
lub
LC odbiera w DTMF
LC rozłącza się natychmiast, ponownie zajmuję linie i, jeŜeli liczba cykli jest
mniejsza niŜ zaprogramowana, wybiera następny numer z listy.
Potwierdza przyjęcie (dwa sygnały) i kontynuuje połączenie przez ustawiony
wcześniej maksymalny czas połączenia.
Te cyfry są interpretowane jako znaki sterujący (patrz 3.6).
Uwaga: Jakość połączeń w sieci PSTN wpływa na rozpoznawanie wyŜej opisanych sytuacji. Zbytni hałas moŜe
mieć na to negatywny wpływ JednakŜe, prawdopodobnie zmniejszy jedynie prędkość automatycznego wybierania
(np. sygnał zajętości moŜe nie zawsze być rozpoznany). Nawet jeśli LC nie zidentyfikuje DTMF, połączenie
będzie nadal zestawione (ale przez krótszy czas.) .
8
3.6. Automatyczne wielokrotne wybieranie numerów bez potwierdzenia
Tryb ten moŜna uŜyć kiedy nie moŜna uŜyć trybu automatycznego wybierania z
potwierdzeniem. W tym trybie osoba odbierająca wezwanie nie musi naciskać Ŝadnego klawisza.
Obydwa tryby mają wspólną listę wybieranych numerów, wspólna liczbę cykli, takie same
zachowanie w przypadku detekcji sygnału zajętości itp.
Zasadniczą róŜnicą jest to, Ŝe w trybie bez potwierdzenia, uznaje się połączenie za zestawione,
gdy sygnał dzwonienia zakończy się przed zdefiniowaną wcześniej liczbą dzwonków.
W trybie tym, LC nie powtarza odtwarzania zapowiedzi “proszę czekać..” (lub innej nagranej
zapowiedzi) po zestawieniu połączenia. Zapowiedź jest odtwarzana raz, krótko po uznaniu przez LC,
Ŝe połączenie zostało zestawione. LC nie moŜe być kontrolowany przy uŜyciu cyfr od
do
.
3.6.1.
Opis reakcji LC na zdarzenia w trybie “Automatycznego wielokrotnego
wybierania numerów bez potwierdzeniem”
Zdarzenie
Akcja LC
Po zajęciu linii słychać sygnał zajętości lub
LC wybiera zaprogramowany numer niezaleŜnie od sygnałów.
jest cisza.
Po wybraniu numeru
LC, po maksymalnie 2 sekundach, rozłącza się, ponownie zajmuję
Sygnał zajętości, sygnał ciągły (np. w PBX) linie i, jeŜeli liczba cykli jest mniejsza niŜ zaprogramowana,
wybiera następny numer z listy.
LC czeka zaprogramowany czas, rozłącza się, ponownie zajmuję
Cisza lub rozmowa
linie i, jeŜeli liczba cykli jest mniejsza niŜ zaprogramowana,
wybiera następny numer z listy
Sygnał dzwonienia zakończył się przed Uznając zdarzenie za początek połączenia, odtwarza raz zapowiedź i
10 dzwonkiem (liczba dzwonków moŜe kontynuuje połączenie przez ustawiony wcześniej maksymalny
być zmieniona)
czas połączenia.
Sygnał dzwonienia trwa dłuŜej niŜ 10
LC rozłącza się, ponownie zajmuję linie i, jeŜeli liczba cykli
dzwonków (liczba dzwonków moŜe być
jest mniejsza niŜ zaprogramowana, wybiera następny numer
z listy.
zmieniona)
Cyfry te są interpretowane jako początek hasła uprawniający
do
,
do kontroli przełączników.
Uwaga! Upewnij się, Ŝe na numerze na który dzwonić będzie LC, nie ma automatycznej sekretarki lub
faksu. Urządzenia te mogą uniemoŜliwić działania całego systemu.
3.7. Instrukcja obsługi dla Centrum Serwisowego
Podczas trwania połączenia z Centrum Serwisowym istnieje moŜliwość (tylko w przypadku
zastosowania trybu “Automatycznego wielokrotnego wybierania numerów z potwierdzeniem”)
wykorzystania sygnałów tonowych (DTMF) do kontrolowania działania LC. Opis działania
poszczególnych komend opisany jest w poniŜszej tabeli.
ZNAK DTMF: Opis funkcji:
Tylko w przypadku trybu “Automatycznego wielokrotnego wybierania numerów z
potwierdzeniem”. Znak ten, dla LC jest sygnałem rozpoczęcia połączenia. LC wysyła
sygnał potwierdzenia, wyłącza odtwarzanie zapowiedzi i połączenie trwa przez
zaprogramowany czas. PoniŜsze komendy mogą być uŜywana podczas trwania połączenia
(kolejność jest dowolna).
Wyłącza odtwarzanie zapowiedzi. Oprogramowanie zostało zmienione, teraz nie jest to
konieczne.
Powtórnie odtwarza zapowiedź.
lub
PrzedłuŜenie połączenia: W przypadku zbliŜania się końca połączenia, komenda ta
przedłuŜa połączenie o kolejne 30 sekund. MoŜna uŜyć tę komendę wielokrotnie.
lub
Zakończenie połączenia.
9
do
,
Cyfry te są interpretowane jako początek hasła uprawniający do kontroli
przełączników.
Uwaga!!!
•
Kiedy jest odtwarzana zapowiedź, nie moŜna rozmawiać! Dlatego przed rozpoczęciem rozmowy
z osobą w windzie, naleŜy wyłączyć zapowiedź (korzystając z cyfry 2) lub poczekać aŜ LC
zakończy odtwarzanie zapowiedzi.
•
Komendy powyŜej opisane mogą nie być wykonywane, jeŜeli cyfry są wysyłane podczas
odtwarzania zapowiedzi lub zestawione połączenie jest niskiej jakości. Dlatego LC, między
powtórzeniami zapowiedzi, wstawia 3 sekundowa ciszę, podczas której moŜna nadać odpowiednią
komendę.
3.8. Przegląd sygnałów akustycznych
LC uŜywa kilka róŜnych sygnałów akustycznych dla komunikacji z centrum serwisowym
podczas programowania, rozmowy itp. Przegląd tych sygnałów i ich znaczenie zawarto w poniŜszej
tabeli.
SYGNAŁ
Nazwa
Znaczenie
• Podczas połączenia przychodzącego jest wysyłany bezpośrednio po zgłoszeniu,
słyszy go tylko abonent przy telefonie
• Sygnał wysyłany w połączeniu wychodzącym (tryb automatycznego
wielokrotnego wybierania z potwierdzeniem) po otrzymaniu komendy
potwierdzającej uzyskanie połączenia.
Potwierdzenie
• Podczas programowania sygnał potwierdza prawidłowe wprowadzenie hasła
serwisowego.
• Podczas połączenia sygnał ten informuje, Ŝe za około 10 sekund połączenie
będzie zakończone.
• Sygnał potwierdza zdalną aktywacja przełącznika.
• Sygnał ten informuje, Ŝe wprowadzane hasło serwisowe jest niepoprawne lub
programowanie jest zabronione.
• Podczas programowania sygnał ten informuje, Ŝe została wprowadzona
niepoprawna wartość.
Odrzucenie • Po pierwszym dołączeniu LC do linii, moŜna usłyszeć go w głośniku – LC
sygnalizuje pojawienie się zasilania
• W przypadku połączenia przychodzącego pojawienie się tego sygnału (zamiast
sygnału potwierdzenia) oznacza, Ŝe bramofon nie jest zaprogramowany lub
dane w pamięci LC zostały zniszczone
• Podczas programowania sygnał ten informuje, Ŝe wprowadzane wartości są
Zapis
poprawne i zostaną zapisane.
• Sygnał kończący aktywacje przełącznika.
Rozłączenie • Sygnał potwierdzający zakończenie połączenia.
Długi ciągły
ton
Usuwanie
•
Sygnał wysyłany podczas wymazywania pamięci numerów lub pełnej
inicjalizacji.
3.9. Zakończenie połączenia (wychodzące i przychodzące połączenie)
Połączenie zostanie zakończone (linia zostanie rozłączona) jeŜeli zajdzie któryś z poniŜszych zdarzeń:
• Gdy pojawi się sygnał zajętości lub sygnał ciągły.
• Minie 10 dzwonków sygnału wywołania. (Ustawienie moŜna zmienić uŜywając parametru 964).
• Minie zaprogramowany czas od rozpoczęcia rozmowy.10 sekund przed końcem pojawi się sygnał
i połączenie moŜe być przedłuŜone.
• Gdy zostanie naciśnięty klawisz
lub
.
• Minie czas przeznaczony na programowanie lub zapowiedź zostanie nagrana.
• 30 sekund po aktywacji przełącznika.
10
3.10. Jak nagrać zapowiedź
Zapowiedź moŜe być nagrana w trybie programowania (patrz rozdział 6) gdy zainstalowany
jest moduł rozszerzeń. Tryb ten jest chroniony hasłem i opcjonalnie, zworką na płycie LC.
Nagraną zapowiedź moŜna sprawdzić w połączeniu przychodzącym (nie podczas
programowania). Aby odtworzyć nagraną zapowiedź, naciśnij
.
3.11. Sterowanie przełącznikami
Przełącznikami (jeŜeli są zainstalowane) moŜna sterować podczas połączenia wychodzącego i
przychodzącego połączenia. Przełącznik moŜna aktywować uŜywając predefiniowanego hasła w
formacie
hasło
lub hasło jeŜeli hasło rozpoczyna się od cyfr od 6 do 9 lub 0 (hasła moŜe mieć
maksymalnie 16 cyfr). LC potwierdza aktywację przełącznika i przełącza go na predefiniowany okres
czasu (od 1 do 10 sekund) Podczas aktywacji przełącznika nie moŜna rozmawiać i LC sygnalizuje ten
fakt sygnałem akustycznym (patrz tabela sygnałów). Połączenie jest rozłączane 30 sekundy po
aktywacji przełącznika. KaŜdym przełącznikiem moŜna sterować uŜywając do 10 haseł.
11
4. MontaŜ
4.1. Budowa mechaniczna LC
LC składa się z dwóch części - płyty elektroniki i panelu głośno-mówiącego.
Urządzenie wygląda jak na rysunku 1. Z rysunku wynika, Ŝe płyta o
rozmiarach 75x85 mm ma rozmiar większy niŜ panel. Płyta jest
przymocowana do panelu czterema wkrętami na rogach płyty. Luzując wkręty,
moŜna zmienić pozycje płyty lub montować płytę i panel oddzielnie.
Pozycja i orientacja Panelu
Orientacja głośnika taka jak na rys. 1 (to jest montaŜ panelu
głośnikowego pionowo z głośnikiem u góry) nie jest obowiązkowa.
Urządzenie moŜe być montowane w dowolnej, potrzebnej pozycji.
Optymalny jest montaŜ LC na wysokości głowy dorosłego człowieka.
Rys. 1
Opcje montaŜu:
•
•
•
JeŜeli brakuje miejsca z lewej lub prawej strony, płytę z
elektroniką moŜna przesunąć. W tym celu, naleŜy
odkręcić 4 montaŜowe wkręty, przesunąć płytę ( tak jak
pokazują przerywane linie na rys.1 ) następnie dokręcić
wkręty.
Płytę moŜna obrócić o 180ο lub o 90ο w dowolnym
kierunku (jak na rys. 2). W drugim przypadku, dwa
wkręty przesuwamy na dystansowe tuleje, 1 cm bliŜej
głośnika (tak jak pokazują strzałki na Rys.2).
W obu, opisanych powyŜej przypadkach, LC potrzebuje
przestrzeni o głębokości 45mm. JeŜeli brakuje miejsca o
Rys. 2
odpowiedniej głębokości, elektronikę moŜna montować
oddzielnie – patrz Rys. 4 (kabel między panelem a
elektroniką ma długość 50 cm). W tym przypadku, płyta elektroniki potrzebuje przestrzeni o głębokości
35 mm, panel głośnika tylko 11 mm, mikrofon około 20 mm.
4.2. Instalacja
4.2.1. MontaŜ LC
• LC montujemy w tylnej części panelu windy. Aby zamontować LC potrzebujemy: 4 wypukłe
wkręty M3 lub M4, przestrzeni montaŜowej o wymiarach 57x122 mm, wystarczająco
głębokiej do montaŜu głośnika (moŜe być większa niŜ ta na rysunku) ,oraz odpowiedniego
miejsce na mikrofon. Dokładne wymiary panelu i inne wymiary niezbędnych otworów patrz
Rys. 5.
• JeŜeli otwory na wkręty są rozmieszczone w innych miejscach lub potrzebny jest inny sposób
montaŜu, to moŜna wywiercić w panelu inne otwory (po demontaŜu elektroniki), lub
skontaktować się z producentem w celu opracowania specjalnej wersji LC.
• JeŜeli jasna powierzchnia panelu prześwituje przez duŜe otwory umieszczone przed
głośnikiem, moŜna je przyciemnić. NaleŜy tylko uwaŜać aby chemicznie lub termicznie nie
uszkodzić głośnia.
• Aby zapobiec akustycznemu wzbudzaniu głośnika i mikrofonu, nie powinno być przerwy
między ścianą windy a panelem LC.
12
4.2.2.
MontaŜ mikrofonu
Mikrofon jest dostarczany oddzielnie, na małej płytce o wymiarach 25x25
mm z samoprzylepną folia. UmoŜliwia to montaŜ mikrofonu za dowolnym
otworem w ścianie windy (minimalna średnica takiego otworu wynieść
powinna 5 mm lub, w przypadku grupy mniejszych otworów, suma ich
średnic powinna wynieść teŜ 5 mm). JeŜeli otwór mikrofonu jest
Rys. 3
umiejscowiony na panelu (w miejscu pokazanym na Rys. 5), płytka z
mikrofonem powinna być umieszczona na panelu LC tak jak na Rys.3.
Minimalna odległość między głośnikiem a mikrofonem musi wynosić 90 mm. Mniejsza
odległość moŜe spowodować akustyczne wzbudzenia. Natomiast większa odległość jest
dopuszczalna.
4.2.3. MontaŜ diod LED
Z LC dostarczane są dwie diody LED, o średnicy 5 mm, razem z kablem. śółta dioda LED wskazuje
aktywacje (zajęcie linii telefonicznej) modułu LC. W momencie zestawienia połączenia
(potwierdzenia przyjęcia połączenia w trybie automatycznego zestawiania), Ŝółta dioda gaśnie i zapala
się zielona dioda. Wskaźniki te mają zastosowania podczas regulacji działania windy. PoniewaŜ nie
są niezbędne podczas normalnego działania windy - mogą być usunięte. Elementy montaŜowe diod
LED nie są dostarczane razem z LC. Diody LED moŜna odłączyć od kabla wyciągając wraz z
konektorem i po zamontowaniu kabla moŜna je dołączyć ponownie. Trzeba tylko pamiętać, aby
czarny przewód był dołączony do pina diody który znajduje się przy ścięciu na obudowie.
Uwaga: diody są podłączane do linii telefonicznej! Piny diod nie mogą być dołączane do innego
elektrycznego obwodu i nie mogą się stykać z innymi metalowymi częściami np. płyty.
4.2.4. MontaŜ elektroniki LC poza panelem głośnikowym
JeŜeli jest konieczność montaŜu płyty elektroniki poza
panelem głośnikowym, naleŜy postępować w opisany
poniŜej sposób:
•
•
m
m
3 mm
57mm
•
•
28,5
122 mm
44
•
∅
•
Poluzować 4 większe wkręty i oddzielić płytę
elektroniki razem z podkładką. Podkładka nigdy
nie moŜe być odłączana od płyty elektroniki - jej
zadaniem jest ochrona przed uszkodzeniem
elementów SMD znajdujących się na płycie
elektroniki.
Aby zapobiec, na skutek wibracji windy,
wypadaniu wkrętów (co moŜe spowodować
spięcie w innych częściach wyposaŜenia windy)
naleŜy je albo usunąć albo dobrze wkręcić
Wybierz odpowiednie miejsce do montaŜu
elektroniki - płaską powierzchnię o rozmiarach
przynajmniej 77 x 87 mm w zasięgu kabelków
połączeniowych, wolna przestrzeń musi mięć przynajmniej
35 mm głębokości.
Oczyść powierzchnie.
Przymocuj kawałki samoprzylepnej folii (dostarczanej razem z
LC) w rogach podkładki płytki z elektroniką.
Przyklej płytkę w wybranym miejscu
Płytkę moŜna montować uŜywając innych, podobnych
metod, jeŜeli nie niszczą i nie powodują napręŜeń płytki
PCB.
65 mm
•
Rys. 4
130 mm
Rys. 5: Otwory montaŜowe i
rozmiary panelu LC
13
5. Połączenie
5.1. Opis LC
Extender
Głośnik nr 2 - dodatkowy
Głośnik nr 1
Mikrofon
LED Ŝółty - aktywacja
LED zielony - połączenie
Styk nr 3
Przycisk nr 4, przycisk nr 3
Przycisk nr 2, wspólny
Dla przycisków 2-4
X3
X5
X4
SW1
JP1
SW2
Nie uŜywać
Programowanie
Zabronione
LINE
JP2
ALARM CANCEL
ALARM aktywowany napięciem
Wejście CANCEL
aktywowane stykiem
ALARM aktywowany zdjęciem
napięcia
ALARM aktywowany stykiem
zwiernym (NO)
ALARM aktywowowany stykiem
rozwiernym (NC)
Wejście CANCEL
aktywowane napięciem
Domyślne ustawienia zworek (Jak na Rys.. 6)
ALARM
CANCEL
Styk Normalnie Rozwarty Styk jest zwarty gdy drzwi są otwarte
PROGRAMOWANIE
Dozwolone
14
LC ma następujące zaciski (patrz rys. 6):
zaciski LINE – złącze linii telefonicznej
zaciski ALARM
zaciski CANCEL – czujka drzwiowa, itp..
Nie ma znaczenia polaryzacja. MoŜna podłączać
bezpośrednio do linii PSTN lub PBX.
MoŜna uŜyć czujek dowolnego typu (normalnie zwarte
lub normalnie rozwarte) oraz dowolnej polaryzacji
zasilania, ustawiane zworkami JP1 i JP2.
Dodatkowo, na płycie PCB są następujące złączki:
X2
JP1
JP2
X3
X4
X5
J1
złączki mikrofonu, głośnika i diod LED
zworka ALARM
zworka CANCEL i pozwolenia na programowanie
Styki podłączenia modułu głosowego (Voice module)
Miejsce na styk/przełącznik nr 1
Miejsce na styk/przełącznik nr 2 lub moduł raportowania błędów
Miejsce na styk/przełącznik nr 3 i przyciski 2 do 4
(zwykle nie uŜywane)
Uwaga: Nie ma potrzeby ustawiania na płycie PCB głośności i parametrów akustycznych połączenia.
Parametry te moŜna ustawić cyfrowo w trybie programowania. Właściwość ta jest duŜym udogodnieniem
gdyŜ eliminuje konieczności demontaŜu urządzenia w przypadku konieczności regulacji.
5.2. Podłączanie LC
5.2.1.
Podłączenie do linii telefonicznej
LC pracuje niezaleŜnie od polaryzacji linii ani od jej parametrów w szerokim zakresie (patrz
parametry techniczne). Linie podłączamy do zacisków LINE . DuŜą zaletą LC jest to, Ŝe do pracy nie
wymaga Ŝadnego zasilania. Podłączanie LC do PSTN, PBX i bramki GSM jest szczegółowo opisane w
rozdziale “Drogi łączeniowe LC”.
5.2.2. Połączenie między kabiną windy a maszynownią
W przypadku konieczności połączenia się z maszynowni do kabiny windy, moŜna uŜyć “Lift Call
Connect” nr kat. 91330808. Aby go zainstalować uŜyj dołączonej do produktu instrukcji.
WaŜna uwaga! Trzeba ustawić parametr 911 na wartość 1 (patrz programowanie). Do momentu
zmiany tego parametru (jeŜeli parametr jest ustawiony na wartość 2-domyślnie), łączność z
maszynowni do kabiny windy moŜna uzyskać w następujący sposób: Podnieś słuchawkę na około 1
sekundę, odłóŜ na około 3 sekundy, podnieś słuchawkę ponownie i poczekaj około 1 sekundy na
połączenie.
5.2.3.
Podłączenie do zacisków ALARM
UWAGA!
Musisz mieć pewność Ŝe zwory JP1 są ustawione
odpowiednio do trybu pracy czujki ALARM, ze względu na
moŜliwość uszkodzenia LC!! Patrz rysunek 6.
•
•
•
Sterowanie przyciskiem: moŜna zastosować dowolny rodzaj styków: normalnie zwarty i
normalnie rozwarty. JeŜeli zwory JP1 są ustawione na pracę z przyciskiem, do zacisków
ALARM nie moŜna dołączać Ŝadnych innych układów elektrycznych ani podawać obcych
napięć.
Sterowanie napięciem: moŜna zastosować napięcie stałe z zakresu od 12V do 48V.
Aktywacja odbywa się poprzez podanie lub odłączenie napięcia. JeŜeli zwory JP1 są
ustawione na sterowanie napięciem, źródło napięcia powinno zagwarantować
galwaniczną separację od napięcia sieci energetycznej 230V.
LC ma fabrycznie ustawione zwory na sterowanie przyciskiem normalnie rozwartym
(NO).
15
5.2.4.
Podłączenie do zacisków CANCEL (czujnik otwarcia drzwi, opcjonalny)
UWAGA!
Musisz mieć pewność Ŝe zwory JP2 są ustawione
odpowiednio do trybu pracy czujki CANCEL, ze względu na
moŜliwość uszkodzenia LC!! Patrz rysunek 6.
•
•
•
•
Sterowanie przyciskiem: moŜna zastosować dowolny rodzaj styków: normalnie zwarty i
normalnie rozwarty (ustawiane programowo parametrem 916, a nie zworami). JeŜeli zwory
JP2 są ustawione na pracę z przyciskiem, do zacisków CANCEL nie moŜna dołączać Ŝadnych
innych układów elektrycznych ani podawać obcych napięć.
Sterowanie napięciem: moŜna zastosować napięcie stałe z zakresu od 12V do 48V.
Aktywacja odbywa się poprzez podanie lub odłączenie napięcia (ustawiane programowo
parametrem 916, a nie zworkami). JeŜeli zwory JP2 są ustawione na sterowanie
napięciem, źródło napięcia powinno zagwarantować galwaniczną separację od napięcia
sieci energetycznej 230V.
LC ma fabrycznie ustawione zwory w ten sposób, Ŝe otwarcie drzwi powinno być
sygnalizowane zwarciem styku czujki.
JeŜeli opóźnione wywołanie nie jest zaprogramowane, wówczas wejście CANCEL jest
nieaktywne.
Głośnik
nr 2.
Głośnik
nr 1.
Pozycja
na extender
Styk
nr 3
Mikrofon
LED
zielony
Przycisk nr 3
łty
śó
Przycisk nr 2
Zi
el
on
y
LED
Ŝółty
Przycisk nr 4
Pozycja
dla styku nr 1
Pozycja
dla styku nr 2 lub
modułu raportowania
błędów
Kasowanie
Linia
telefoniczna
Alarm
Dołącz do zacisków
mikrofonu w złączu X2
tak, aby znak był od
strony krawędzi płytki
PCB
Rys. 7: Opis płyty głównej PCB oraz jej złącz
16
5.2.5.
Dołączenie dodatkowych przycisków (Opcjonalnie)
Przyciski 2 – 4 mogą być tylko zwierne (NO). Oczywiście takŜe nie mogą być
dołączone jednocześnie do innych obwodów. Wejścia są zabezpieczone przed przepięciami.
Przyciski naleŜy podłączyć do złącza J1 tak jak pokazano na rysunku 7.
5.2.6.
Instalacja styków (Opcjonalna)
MoŜliwe jest zainstalowanie dwóch uniwersalnych modułów styków (Nr kat. 913404) w
miejscach oznaczonych na płycie „switch 1” lub „switch 2” dostępnych po zdemontowaniu osłony
LC. naleŜy pamiętać o prawidłowym wkręceniu śrub mocujących! Są to styki zwierne, poniewaŜ są
to elementy półprzewodnikowe to ich rezystancja w stanie zwarcia jest około 0,5Ω. Styk jest
elektrycznie odizolowany od linii telefonicznej i jest przeznaczony wyłącznie do obwodów
słaboprądowych. Nigdy nie moŜna nim przełączać napięcia sieciowego 230V czy 120V, nie moŜe on
być dołączony bezpośrednio do sieci energetycznej. Dopuszczany zakres napięć pracy to 9V do 48V,
mogą to być napięcia zmienne lub stałe. Styk posiada zabezpieczenie przed przepięciami.
Maksymalny dopuszczalny przełączany prąd to 2A. Styk zabezpieczony jest przed nadmiernym
prądem bezpiecznikiem rurkowym zwłocznym T 2A. Mogą być problemy z przełączaniem napięcia
niŜszego niŜ 9V, w takim przypadku naleŜy zastosować styk o numerze katalogowym 9132093.
Podłączany on jest jako styk 3 do gniazda J1 tak jak pokazano na rysunku 7.
5.2.7.
Podłączenie dodatkowego głośnika (Opcja)
W wyjątkowych przypadkach moŜna zainstalować dodatkowy głośnik w celu poprawienia
słyszalności w całej kabinie windy. Nie ma potrzeby instalacji dodatkowego mikrofonu ze względu na
jego wysoką czułość. Do złącza dodatkowego głośnika moŜe być dołączony dowolny głośnik o
impedancji 64Ω. Dodatkowy głośnik nie jest dostarczany wraz z LC. Jest on dołączany do złącza X2
(Patrz Rys. 7) równolegle do pierwszego. Podłączenie drugiego głośnika powoduje nieznaczne
pogorszenie jakości, dlatego teŜ jeŜeli nie jest niezbędny zalecane jest zrezygnowanie z jego
podłączenia. Do styków dodatkowego głośnika nie moŜna dołączać Ŝadnych innych układów
elektrycznych o ile nie posiadają one separacji galwanicznej. Zaciski te nie są zabezpieczone przed
przepięciem.
5.2.8.
Ustawianie parametrów akustycznych
Automatyka układu głośnomówiącego LC działa w następujący sposób: jeŜeli jest “cisza” z
obu stron, tor akustyczny jest wyciszony; przy przekroczeniu pewnego poziomu głośności, głośnik lub
mikrofon jest włączany w zaleŜności od tego która strona mówi (lub mówi głośniej).
Producent ustawia optymalne parametry automatyki układu, tylko w wyjątkowych
przypadkach mogą one wymagać zmiany. Do zmiany tych ustawień słuŜą parametry od 931 do 938.
5.3. Drogi połączeniowe LC
5.3.1. Bezpośrednie połączenie do PSTN
Ten sposób podłączenia LC jest najbardziej niezawodny i prosty. Pod warunkiem, Ŝe
spełnione są poniŜsze wymagania:
• Linia musi być przeznaczona tylko dla LC, Ŝadne inne urządzenie nie moŜe być do niej
podłączone.
• JeŜeli wymagają tego przepisy, instalacja LC musi być zgłoszona i wówczas naleŜy przedstawić
odpowiednim instytucjom dołączone do produktu certyfikaty.
• W pewnych przypadkach, gniazdo telefoniczne wraz z linią telefoniczną stanowią własność
operatora telekomunikacyjnego i nie moŜna ich naruszać.
• Zastosowane przewody i akcesoria połączeniowe muszą spełniać przepisy bezpieczeństwa
(posiadać stosowne certyfikaty).
• Zaleca się zabezpieczyć linię przed dostępem osób nieuprawnionych (piractwem) oraz załoŜyć blokadę
połączeń telefonicznych (np. na numery 0-700).
Miesięczny koszt eksploatacji LC jest relatywnie niewysoki, uwzględniając takŜe koszt abonamentu.
17
5.3.2. Połączenie przez centrale PBX
Podłączenie do wolnej linii wewnętrznej centrali PBX jest rozwiązaniem najtańszym. JeŜeli serwis wind
jest podłączony do tej samej centrali PBX, LC łączy się tylko z nim, wtedy koszt tego połączenia równa się
zero. Aby wykonać połączenie poza PBX (przez PSTN) muszą być spełnione poniŜsze warunki:
• Wykorzystywana linia musi być poprawnie skonfigurowana (sprawdź połączenie wychodzące
korzystając ze zwykłego telefonu ).
• Niezbędne jest ustalenie warunków finansowania kosztów połączenia z właścicielem centrali PBX
(połączenia zestawiane przez LC obciąŜają właściciela centrali PBX, za wyjątkiem połączeń z
tzw. „numerami alarmowymi” lub numerami bezpłatnymi (0-800)).
• Podczas programowania numeru PSTN centrum serwisowego naleŜy pamiętać o prefiksie zajęcia
linii miejskie (typowo 0). Najlepszym rozwiązaniem jest takie zaprogramowanie centrali PBX,
aby zajęcie linii miejskiej nie wymagało Ŝadnego prefiksu (tzw. gorąca linia do miasta).
• Dla połączeń, z centrum serwisowego do LC, naleŜy określić sposób osiągnięcia LC z sieci PSTN
(DID, DISA, operator), takŜe w nocy gdy nie ma operatora (telefonistki) centrali PBX.
• Upewnij się czy centrala PBX jest zabezpieczona przed przerwami w dopływie energii
elektrycznej. Niektóre centrale PBX nie posiadające zasilania awaryjnego, w przypadku przerwy
w zasilaniu przełączają niektóre linie wewnętrzne na linie PSTN - w tym przypadku prefiks (jeŜeli
jest uŜywany) skieruje połączenie z LC w całkiem inne miejsce.
• JeŜeli jakieś z predefiniowanych numerów są numerami sieci GSM, naleŜy uzyskać na te
połączenia odpowiednią zgodę. Gdy centrala PBX jest wyposaŜona w bramki GSM, połączenie
powinno być kierowane poprzez nie (znacząco tańsze rozwiązanie).
5.3.3. Połączenie przez sieć GSM
Jest to najdroŜsze rozwiązanie (zazwyczaj tymczasowe) .Stosuje się je w miejscach gdzie
nie ma Ŝadnej linii telefoniczne. Aby LC działał prawidłowo muszą być spełnione poniŜsze
warunki:
• Najpierw sprawdź siłę I jakość sygnału GSM oraz wybierz najlepszą dostępną sieć GSM.
• W miejscach gdzie jest słaby sygnał uŜywaj bramek GSM o wysokiej czułości (ATEUS ® – GSM
EASYGATE produkcji firmy 2N).
• Znajdź najlepsze miejsce dla anteny.
• Pamiętaj o zaprogramowaniu odpowiednich prefiksów dostępu.
• Zabezpiecz bramkę GSM przed brakiem zasilania najlepiej jak się tylko da.
• Upewnij się Ŝe bramka startuje bez potrzeby kaŜdorazowego wprowadzania kodu PIN.
• Zabezpiecz karty SIM zastosowane w bramce GSM przed nieodpowiednim uŜyciem.
• JeŜeli są uŜywane karty SIM typu “pre-paid” (TAK TAK, POP, SIMPLUS), naleŜy mieć pewność Ŝe karta
będzie monitorowana i doładowywana na czas.
18
6. Programowanie LC
6.1. Zanim zaczniesz
•
•
•
Upewnij się, czy programowanie nie jest zabronione (złączka JP1) - zobacz Rys. 1 - oraz czy
Twój telefon obsługuje wybieranie tonowe.
Korzystaj z gotowego formularza, czyli tabeli z wszystkimi podstawowymi funkcjami, i
wprowadź wszystkie wartości, które chcesz zmienić.
Jeśli LC nie jest nowe, upewnij się, Ŝe masz poprawne hasło serwisowe, jeśli nie jesteś do końca
pewny jak LC jest zaprogramowany, przeprowadź pełną inicjalizację (Uwaga! Hasło serwisowe
jest równieŜ inicjalizowane!).
6.2. Uruchamianie trybu programowania
Tryb programowania moŜe być uruchomiony tylko podczas przychodzącego
połączenia (z telefonu do LC). Hasło naleŜy wprowadzić w takiej formie:
hasło serwisowe
.
LC wysyła sygnał potwierdzenia i zgłasza się Menu Głosowe, jeśli hasło jest poprawne i
moŜna rozpocząć programowanie (złączka JP1, zobacz Rys. 6 i 7). Domyślne hasło to
12345. W przypadku gdy je zmieniłeś i zapomniałeś, nie musisz tracić swoich danych –
skontaktuj się z producentem. Podczas wprowadzania hasła masz 5 sekundowy limit dla
kaŜdego znaku; inaczej LC kończy połączenie.
6.3. Programowanie
Po wprowadzenie hasła, moŜesz zmieniać wartości w dowolnej kolejności.
Zmienianie jest proste – najpierw wprowadzasz numer funkcji, później jej wartość,
oddzielone gwiazdką . Więc, funkcja ma taka formułę:
Numer funkcji
wartość
Numer funkcji jest trzycyfrowy (zobacz tabelkę), co róŜni ten model LC od
poprzedniego. Dwucyfrowe numery takŜe mogą być wprowadzane jak w przypadku
poprzedniego modelu, ale nie dla nowych parametrów. Po wprowadzeniu tego numeru
i gwiazdki, LC wysyła sygnał potwierdzenia, albo odrzucenia jeśli podana funkcja nie istnieje.
Po wprowadzeniu wartości i kolejnej gwiazdki, LC wysyła sygnał zapisu (sprawdź
w przeglądzie sygnałów akustycznych), albo odrzucenia jeśli podana wartość przekracza
akceptowany zakres.
Uwaga: Jeśli dokładnie podąŜasz za instrukcjami i w ogóle nie słyszysz sygnałów LC,
spróbuj uŜyć innego telefonu (niektóre telefony są “wyciszone” na sekundę po wysłaniu
sygnału DTMF.)
6.4. Błąd podczas programowania
•
•
•
Jeśli popełnisz błąd podczas wprowadzania numeru (bez róŜnicy czy to jest numer funkcji czy
wartość) i zorientujesz się przed wciśnięciem gwiazdki, wciśnij
aby anulować cały numer i
wprowadzić go jeszcze raz.
Jeśli LC wyśle sygnał błędu, programowanie moŜe być kontynuowane – numer funkcji musi być
wprowadzony ponownie, nawet jeśli tylko wartość była błędna.
Jeśli zaprogramowałeś inną wartość niŜ chciałeś i została ona zapisana, oczywiście moŜesz
ponownie wprowadzić poprawną wartość.
19
6.5. Zakończenie programowania
•
•
•
•
Jeśli zapisałeś wszystkie wartości, które musiałeś zmienić, zakończ programowani wciskając
. LC
wysyła sygnał rozłączenia i się rozłącza.
Jeśli nie uŜyto przycisku
, LC rozłącza się później, nie ma to wpływu na wprowadzone
wartości (są one zapisywane w pamięci bezpośrednio po wprowadzeniu).
JeŜeli nie jesteś całkowicie pewien, sprawdź czy LC działa zgodnie z tym co zaplanowałeś
zaprogramować.
Umieść wypełniony formularz w bezpiecznym miejscu.
20
6.6. Nagrywanie wiadomości głosowych
(tylko z modułem głosowym nr kat. 913402)
Maksymalna długość wiadomości to 30 sekund. Radzimy przygotować tekst wiadomości wcześniej
i sprawdzić jego długość. Nie zapomnij wziąć pod uwagę ewentualnych osób obcojęzycznych, na przykład
w hotelach. Mów wolno i wyraźnie, jeśli Twoja wiadomość jest długa, pilnuj czasu, Ŝeby nie zaskoczył Cię
koniec czasu nagrania.
Jakość wiadomości zaleŜy od nagrywającego (zalecamy nagrywać wiadomości profesjonalnie),
od telefonu zaleŜy głośność szumów, (nigdy nie stosuj trybu głośnomówiącego ani telefonów z
mikrofonem węglowym), oraz jakość połączenia (najlepszym rozwiązaniem jest nagrywać wiadomość
z pominięciem centrali PBX).
Nagrywanie wiadomości:
Uwaga: Aby uzyskać lepszą jakość dźwięku stara wiadomość jest usuwana przed
nagrywaniem (ta funkcja została wprowadzona w kwietniu 2004). Usuwanie jest sygnalizowane
ciągłym dźwiękiem i moŜe trwać do 15 sekund. Procedura nagrywania:
hasło serwisowe
1. Wejdź do trybu programowania:
2. Wprowadź komendę nagrywania wiadomości:
972
hasło serwisowe
3. Słuchaj ciągłego tonu (do 15 s). Zaczekaj zanim się nie skończy.
4. Teraz, nowa wiadomość jest nagrywana. Mów wyraźnie. Maksymalny czas to 30 s.
5. Jeśli wiadomość jest krótsza, zakończ nagrywania wciskając jakąś cyfrę (DTMF) na telefonie,
inaczej musisz poczekać do usłyszenia sygnału zakończenia połączenia, co oznacza koniec
nagrywania.
Sprawdzanie wiadomości: po nagraniu wiadomość, LC automatycznie wychodzi z trybu
programowania i rozłącza się, poniewaŜ spodziewa się, Ŝe chcesz sprawdzić nagranie. Połącz się z LC
ponownie i odsłuchaj wiadomości (komenda 3).
UWAGA!
Moduł nagrywania moŜe być niekompatybilny z płytą główną, jeśli został zakupiony oddzielnie.
Proszę sprawdzić jego kompatybilność:
• moduł 913402E bez naklejki z wersją oprogramowania jest kompatybilny do płyty głównej bez
naklejki z wersją oprogramowania. Działa on równieŜ z innymi płytami, ale jakość nagrywania
moŜe być nieco mniejsza.
• moduł 913402E z wersją oprogramowania K2.1 jest kompatybilny tylko do płyty głównej z
wersją oprogramowania 2.1 albo wyŜszą. Naklejka z wersją oprogramowania jest przyklejona na
obu modułach.
Jeśli zauwaŜysz jakąś niekompatybilność, to
zarówno płyta główna jak i moduł mogą być
zaktualizowane przez producenta.
21
6.7. Programowanie styków
•
•
•
•
KaŜdy z trzech styków ma predefiniowane hasło (00, 11 i 22) tak jak w tabeli. Jeśli uŜywasz styku
1 i chcesz mieć do niego inne hasło, nie zapomnij usunąć starego.
Dla styku 1 moŜna zaprogramować do 10 róŜnych haseł. Dzięki temu, róŜne osoby mogą uŜywać
róŜnych haseł i jedyne co musisz zrobić Ŝeby zablokować jedną osobę to usunąć jedno hasło. Nie
wpływa to na pozostałych uŜytkowników; ich hasła wciąŜ są prawidłowe.
Podczas programowania sprawdzane są wszystkie hasła, tzn. zabronione jest wprowadzanie
jednego hasła dwa razy.
Jeśli chcesz korzystać z szybszej metody sterowania stykami - uŜywanie hasła bez
- uwaŜaj
przy wprowadzaniu haseł o róŜnych długościach: jeśli krótsze hasło jest identyczne z początkiem
dłuŜszego, nie moŜesz sterować styku przy pomocy tego dłuŜszego. Jeśli uŜywasz równieŜ
automatycznego wybierania z trybem potwierdzania, Twoje hasło nie moŜe zaczynać się od cyfr 1
ani 5.
22
6.8. Tabela programowania - przegląd funkcji
Zakres
wartości
Wartość
domyślna
011…016 - pamięci przycisku ALARM
021…026 - pamięci przycisku 2
031…036 – pamięci przycisku 3
do 16 cyfr
puste
do 16 cyfr
puste
do 16 cyfr
puste
041…046 – pamięci przycisku 4
do 16 cyfr
puste
Numer i nazwa funkcji
017
027
037
047
Wprowadzanie
,
i
przerwy pomiędzy cyframi
dla przycisków ALARM, 2, 3,
4
018
Liczba cykli automatycznego
028
powtarzania wybierania dla
038
przycisków ALARM, 2, 3, 4
048
019
029
039
049
551
552
553
554
555
556
558
Funkcja przychodząca /
wychodząca Hasło dla
1=
2=
3 = przerwa
Ilość cykli automatycznego
powtarzania wywołania
testowego
811
Dodawanie haseł dla styków
821
nr 1,2 I 3
831
812
Usuwanie haseł dla styków nr
822 1,2 i 3
832
813
Czas działania styków nr 1,2 i
823 3
833
901 – typ wybierania numeru
902 – rozpoczęcie wybierania
(po zajęciu linii)
903 – poziom nadawania DTMF
0 = automatyczne wybieranie wyłączone (wybierane są tylko
numery z pamięci nr 1).
JeŜeli jedna z pamięci jest zapisana, to jest róŜnica między
znaczenia cyfr 0 I 1 w sterowaniu połączeniem (cyfry 1…5) nie
mogą być uŜyte gdy parametr 0x8 ma wartość 0; te cyfry zostaną
potraktowane jako początek hasła sterującego stykiem.
Funkcja ta pozwala ominąć pierwsze dwa numery w pamięci
przycisku, zestawiać połączenie tylko do trzeciego numeru.
Dzięki temu, LC moŜe w dzień zestawiać połączenie do recepcji
budynku .a w nocy do centrum serwisowego poza budynkiem
0–9
3 cykle
do 16 cyfr
puste
do 16 cyfr
puste
do 16 cyfr
puste
do 16 cyfr
puste
do 16 cyfr
puste
do 16 cyfr
puste
do 16 cyfr
puste
0–9
3 cykle
do 16 cyfr
00
11
22
Dodaje inne hasło do listy. KaŜdy przycisk moŜe mieć do 10 haseł.
aktualne
hasło
-
Usuwanie haseł z listy. UWAGA pamiętaj o usunięciu hasła 00, za
pomocą tego parametru, jeŜeli nie chcesz uŜywać tej funkcji.
Zapomniane hasła moŜna usunąć tylko przez pełną inicjalizację.
0–9
(sekund)
5s
•
•
0 lub 1
5 do 99
0 = DTMF
odpowiada
10 = 1 sekunda
0.5 do 9.9 s
0-12
6
904 – typ automatycznego
wybierania
0-4
1
911 – ilość dzwonków przed
odebraniem połączenia
1-99
2
1 do 99
odpowiada 10
do 990 s
12 =
2 minuty
912 – maksymalny czas rozmowy
• Aby skasować pamięć wprowadź "numer zerowej długości",
np. 0 1 1
• MoŜna wprowadzać tylko cyfry, przycisk “Flash“ i „pause”
nie mogą być wprowadzone
• Pamięci 0X3 – 0X6 mogą być uŜyte tylko wtedy, kiedy
moduł głosowy jest podłączony!
Jak wprowadzać: Wprowadź wybrany znak (1-3), Następnie numer
pamięci przycisku (1-6) i następnie pozycję (01-16)
przycisków ALARM, 2, 3, 4
Pamięć nr 1 wywołania
testowego
Pamięć nr 2 wywołania
testowego
Pamięć nr 3 wywołania
testowego
Pamięć nr 4 wywołania
testowego
Pamięć nr 5 wywołania
testowego
Pamięć nr 6 wywołania
testowego
Uwagi, wyjaśnienia
Pamięci 553-556 mogą być uŜyte tylko wtedy gdy jest
podłączony moduł głosowy.
W przypadku wyłączenie automatycznego zestawiania,
jest uŜywane automatyczne zestawianie z
potwierdzeniem.
0 =Automatyczne zestawianie jest wyłączone (Połączenie jest
zestawiane tylko raz)
0 = styk jest wyłączony (nieaktywny)
1=impulsowe 40/60
Czas między zwarciem pętli a rozpoczęciem wybierania
numeru.
Krok = 1 dB
0 = wyłączone dla wszystkich przycisków
1 = Głośne wybieranie z potwierdzeniem
2 = Ciche wybieranie z potwierdzeniem
3 i 4 = Głośne wybieranie bez potwierdzenia*)
Określa moment w którym LC zgłosi się do połączenia. UWAGA!
Ustawić na 1 gdy LC jest podłączony do Lift Call Connect, Nr kat.
91330808!
06 = 1 minuta, 30 = 5 minut, 99 = 16.5 minuty
Rozmowa moŜe być przedłuŜona przez naciśnięcie
23
.
Numer i nazwa funkcji
Zakres
wartości
913 – czas oczekiwania
(dla automatycznego
wybierania)
1 – 99
odpowiada
10 do 990 s
914 – opóźnienie wywołania
915 – czas rozłączenia pomiędzy
wywołaniami
916 – typ wejścia CANCEL
931 – poziom włączenia mikrofonu
Wartość
domyślna
3 = 30 sekundy
Uwagi, wyjaśnienia
Maksymalny czas który LC czeka na połączenie i wysłanie
potwierdzenia, w przeciwnym wypadku LC się rozłącza I
wybiera następny numer z listy. Liczony od wysłania ostatniej
cyfry numeru
1 cykl trwa 11 sekund.
Zero = bez opóźnienia
0–9
(liczba cykli)
5-99
odpowiada
0.5 do 9.9 s
3 cykle =
33 sekundy
0 lub 1
0
0 = zwarcie (lub napięcie) przy otwartych drzwiach,
1= zwarcie (lub napięcie) przy zamkniętych drzwiach.
0-3
2
0 = maksymalna czułość
mikrofonu
40 = 4s
932 – szybkość automatycznej
odpowiedzi
933 – poziom odbioru
934 – poziom nadawania
0-3
2
3 = maksymalna szybkość
0-15
0-15
7
7
15 = poziom maksymalny
15 = poziom maksymalny
935 – głośność komunikatu
936 – głośność sygnału
0-15
0-12
7
12
15 = maksymalna głośność
12 = maksymalna głośność
937 – głośność DTMF
938 – poziom głośnika
941 – minimalny czas trwania
sygnału ciągłego
942 – minimalny okres sygnału
zajętości
943 – maksymalny okres sygnału
zajętości
944 – maksymalna róŜnica między
sygnałem a ciszą
945 – minimalna liczba okresów
sygnału zajętości
946 – minimalna częstotliwość
sygnału
947 maksymalna częstotliwość
sygnały
951 – minimalny czas dzwonka
952 –minimalna przerwa między
dzwonkami
953 –maksymalna przerwa między
dzwonkami
0-3
0-15
3
7
10-99
20=2s
3 = maksymalna głośność
15 = maksymalna głośność
JeŜeli sygnał trwa dłuŜej LC
rozłącza się.
0-2.55 s
8 = 0.08 s
0-2.55 s
70 = 0.7 s
0-2.55 s
10 = 0.1 s
2-9
4
Nie
podlegają
zmianie.
300
0.01 do 2 s
50 = 0,5 s
954 – liczba dzwonków
961 – maksymalny czas
oczekiwania na następną cyfrę
962 – minimalny czas naciśnięcia
przycisku
963 – rozłączenie tym samym
przyciskiem
964 – moŜliwość wybrania numeru
poprzez naciśnięcie innego przycisku
971 – liczba powtórzeń komunikatu
głosowego
972 – nagrywanie komunikatu
głosowego (tylko gdy moduł jest
zainstalowany. W przeciwnym
wypadku jest odtwarzany
komunikat: “Proszę czekać
połączenie jest zestawiane“).
550
0.5 do 10 s
10 = 1 s
1 do 10 s
60 = 6 s
01 - 99
10
1-9
5 [s]
01-99
10 = 0.1s
0 – wył.
1 – wł.
0 – wył.
1 – wł.
0-9
0
1
3
Hasło
serwisowe, “Proszę czekać
czas nagrania połączenie jest
zestawiane “
0 – 30
sekund
Te parametry sterują
wykrywaniem sygnału zajętości.
Funkcje te zastępują
tradycyjne trymery.
W zwykłych przypadkach
nie zalecamy Ich uŜywanie.
Nieprofesjonalne uŜycie tych
funkcji moŜe spowodować
wzbudzenia lub zakłócenia
podczas rozmowy.
Te parametry są uŜywane
do rozłączania oraz przy
automatycznym
wybieraniu numeru.
Te parametry definiują
częstotliwości wykrywanych
sygnałów akustycznych.
NajdłuŜsza przerwa między
dzwonkami musi zawierać się
pomiędzy parametrami 952 i 953.
Rozłączenie po tej liczbie.
JeŜeli zostanie
przekroczona liczba
rozpoznanych dzwonków
to połączenie będzie
przerwane. JeŜeli jest
włączone automatyczne
zestawianie, to LC
rozpocznie nadawanie
następnego numeru z
pamięci. **)
W czasie wprowadzania hasła.
Dotyczy wszystkich przycisków.
MoŜna zabronić rozłączenia przyciskami od strony kabiny
windy, zgodnie z potrzebami.
Występuje 3 sekundowa przerwa pomiędzy komunikatami.
Nagrywanie jest zabezpieczone hasłem (aby rozpocząć
wprowadź * hasło serwisowe *). Naciśnij dowolną cyfrę
DTMF aby zakończyć nagrywanie, LC po tym się rozłączy.
24
Numer i nazwa funkcji
974 – identyfikacja komunikatora
976 – wybór języka komunikatu
końca rozmowy.
977 – wybór języka komunikatów
Zakres
wartości
Wartość
domyślna
16 cyfr
-
0-9
1
0-9
1
0 – wył.
1 – wł.
0
991 – hasło serwisowe
do 16 cyfr
12345
997 – inicjalizacja haseł dla
wszystkich styków
Hasło
serwisowe,
998 – kasowanie wszystkich
pamięci wszystkich
przycisków
Hasło
serwisowe,
999 – pełna inicjalizacja (wraz z
hasłem serwisowym!)
Hasło
serwisowe,
981 – połączenia testowe
Uwagi, wyjaśnienia
Parametr identyfikujący komunikator
Sposób określenia języka przedstawiony jest w tabeli poniŜej
0 = wyłaczone
1 = połączenie w ciągu 1 minuty, jeŜeli były wyłączone, zostaną
włączone i co 3 dni realizowane.
2 = włączone, pierwsze połączenie w ciągu 2 dni
3 = włączone, pierwsze połączenie w ciągu 3 dni
Czas realizowania tego polecenia trwa zwykle od 5 do 30
sekund. LC w czasie kasowania pamięci wysyła ciągły sygnał.
Ponowne wprowadzenia hasła jako parametru ma zabezpieczyć
przed przypadkowym skasowaniem pamięci (w przypadku
omyłkowego wprowadzenia numeru funkcji).
*)
Dla parametru 904: Przy wyborze wartości „4”, połączenie jest zawsze traktowane jako „udane”, wartość
„3” połączenie jest traktowane jako „udane” gdy został aktywowany przełącznik. Ze względu, Ŝe
przełącznik jest praktycznie nieuŜywany w kabinach wind, parametr ten jest „nie polecany”.
**) W przypadku automatycznego wybierania bez potwierdzenia, jeŜeli zostanie rozpoznany sygnał zwrotny
wywołania i zniknie przed zadaną liczbą cykli, połączenie zostanie uznane za zrealizowane.
Przegląd komunikatów
Wartość
parametrów
976 i 977
0
1
Angielski
2
4
5
6
7
8
Czeski
Niemiecki
Rosyjski
Polski
Słoweński
Portugalski
Język
Komunikat zakończenia
rozmowy
Attentione, your call is
being terminated
Pozor, konci hovor
Komunikat w trakcie dzwonienia
Wait, please
Cekejte, prosim
Wyłączone
Communicator number ….. is
calling
Vola komunikator cislo……
Checking call
Kontrolni volani
Uwaga: JeŜeli LC nie zostanie uszkodzony elektrycznie, pamięć EEPROM gwarantuje przechowanie danych
przez minimum 10 lat.
25
7. Parametry techniczne
Parametry elektryczne
Parametr
Minimalny prąd pętli
Minimalne napięcie linii
Rezystancja przy otwartej pętli
Wartość
15 mA
22 V
<8V
< 16 V
>1MΩ
Warunki pomiaru
Zwarta pętla
Spoczynek
I = 25 mA
I = 50 mA
U = 25..100 V
Impedancja toru rozmównego
220 Ω + 820 Ω paral. 115 nF
20 do 60 mA
Tłumienie echa
> 14 dB
20 do 60 mA
Pasmo
20 do 60 mA
Czułość detektora dzwonka
300 do 3500 Hz
> 2 kΩ
C = 1 µF
10 to 20 V
Wybieranie dekadowe (impulsowe)
40 / 60 ms
Napięcie podczas rozmowy
Impedancja dla prądu dzwonienia
25 do 50 Hz
25 do 50 Hz
Poziom nadawania DTMF
6 i 8 dB ± 2 dB
20 to 60 mA
Czułość detektora sygnału zgłoszenia
ok. 43 dB
2)
Zabezpieczenie przepięciowe między Ŝyłami A, B
1000 V
8 / 20 µs
Uwagi:
1) Dowolny format sygnału dzwonienia jest akceptowany.
2) Wartość moŜe być zmniejszona przez zakłócenia z linii lub mikrofonu.
Parametry styków
Minimalne napięcie
Maksymalne napięcie
Maksymalny prąd
Rezystancja rozwarcia
Rezystancja zwarcia
Bezpiecznik
9V
AC lub DC
48 V
AC lub DC
2A
AC lub DC
min. 400 kΩ
ok. 0.5 Ω
T2A
bezpiecznik rurkowy 5 x 20 mm
Pozostałe parametry
Rozmiary elektroniki
87 x 77 x 25.5 mm
Zakres temperatur pracy
-20 do +70 ˚C
Producent zastrzega sobie prawo do wprowadzania zmian ze względu na ciągłe udoskonalanie
produktu.
Lift Communicator nie zawiera składników nieprzyjaznych dla środowiska. Kiedy nie
masz dla niego Ŝadnego zastosowania, zutylizuj go zgodnie z obowiązujący prawem.
26
Deklaracja zgodności WE
Dyrektywa:
Urządzenia radiowe oraz końcowe urządzenia telekomunikacyjne
(R&TTE) 1999/5/EC
Producent:
2N TELEKOMUNIKACE a.s.
Modřanská 621
143 00 Praga 4
Republika Czeska
Niniejszym deklaruje na swoją wyłączną odpowiedzialność Ŝe produkt:
2N® - LIFT Easy Talk
Numery modeli:
Numeracja typów: 2N® - LIFT Easy Talk 91340xxxE
Opis:
Komunikator alarmowy programowany z telefonu za pomocą DTMF wyposaŜony w
interfejs linii analogowej.
Przeznaczenie:
Systemy domofonowe, telefony naścienne, zamki kodowe, przemysłowe telefony
głośnomówiące
Spełnia wymagania następujących standardów:
EMC: EN 55 024, EN 55 022
Stosowne badania były przeprowadzone w następujących certyfikowanych
laboratoriach:
Centrum Techniczne Telekomunikacji i Poczty
Laboratorium Testowe Nr 1063 TESTCOM, Akredytowane przez CIA
Hvožďanská 3, 148 01 Praga 4, Republika Czeska
Zgodność z następującymi normami sharmonizowanymi została potwierdzona
badaniami:
EMC: Protokół Nr: 62/04,
EN 55 022, EN 55 024
Data i miejsce wystawienia:
Pieczątka producenta
Praga, Republika Czeska, 06.06.2006
InŜ. Oldřich Stejskal , dyrektor wykonawczy
27
 2006, 2N TELEKOMUNIKACE a.s. - Praha DR 1082 v.2.3
 2009, CTI MIKROTEL sp. z o.o. Gdańsk
28
