zaczynamy

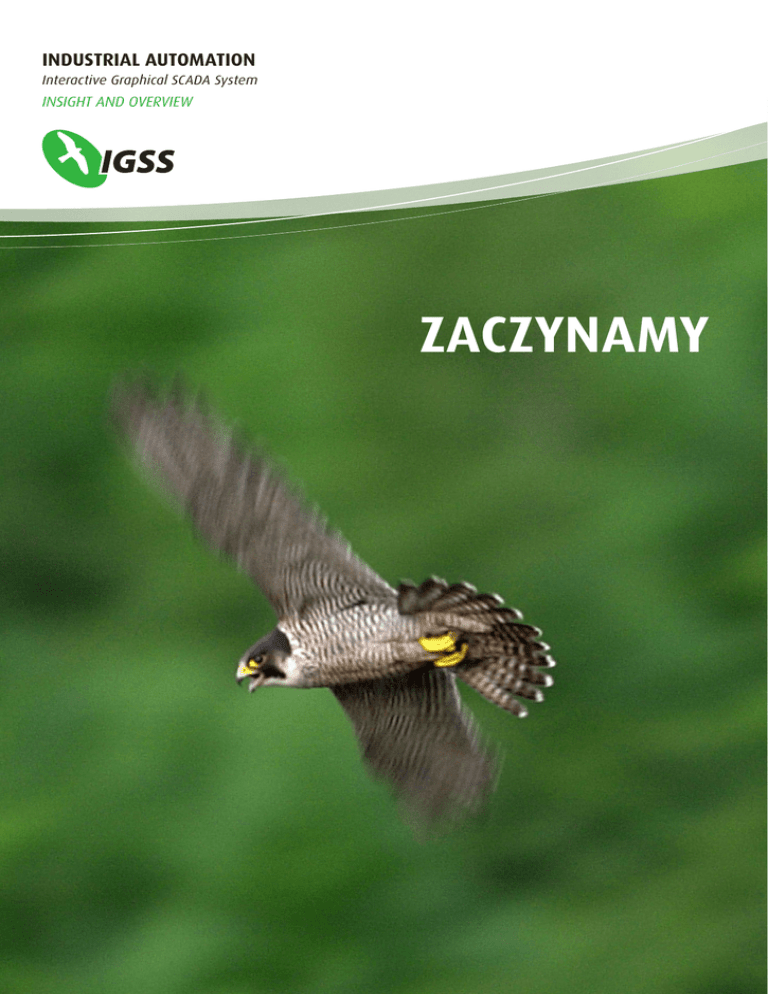

INDUSTRIAL AUTOMATION
Interactive Graphical SCADA System
INSIGHT AND OVERVIEW
ZACZYNAMY
i
Spis Treści
Spis Treści................................................................................................................................. i
Omówienie podręcznika ........................................................................................................... 1
Dokumentacja użytkownika IGSS............................................................................................. 2
Rozdział 1: Witamy w IGSS
5
Omówienie................................................................................................................................ 5
Czym jest IGSS? ...................................................................................................................... 5
Przegląd programów................................................................................................................. 6
Rozdział 2: Typy i szablony IGSS
9
Omówienie rozdziału ................................................................................................................ 9
Część A: Typy IGSS
10
Przegląd ................................................................................................................................. 10
Co to jest Typ IGSS? .............................................................................................................. 11
Typ obiektu Obszar................................................................................................................. 16
Typ obiektu Diagram.............................................................................................................. 17
Typ obiektu Wykres ................................................................................................................ 19
Typ obiektu Analogowy........................................................................................................... 22
Typ obiektu Tabela ................................................................................................................. 28
Typ obiektu Licznik ................................................................................................................. 30
Typ obiektu Cyfrowy ............................................................................................................... 33
Typ obiektu Tekstowy ............................................................................................................. 34
Typ obiektu Skalowanie.......................................................................................................... 37
Typ obiektu Grupa .................................................................................................................. 38
Przewodnik wizualny po Właściwościach specyficznych dla Typu.......................................... 39
Część B: Szablony IGSS
44
Co to jest Szablon IGSS? ....................................................................................................... 44
Definiowanie szablonu IGSS .................................................................................................. 45
Rozdzial 3
: Jak Tworzyć Konfigurację
49
Przegląd ................................................................................................................................. 49
Część A: Przykładowa Konfiguracja
49
Przegląd ................................................................................................................................. 49
Konfiguracja, którą będziemy budować .................................................................................. 49
Wykaz czynności konfiguracji ................................................................................................. 50
Część B: Ustawianie i wstępne konfigurowanie aplikacji
52
Przegląd ................................................................................................................................. 52
ii
IGSS Zaczynamy
Stwórz Nową Konfigurację i ustaw ją jako aktywną ................................................................ 52
Ustaw Parametry Stacji .......................................................................................................... 53
Ustaw Parametry Globalne ..................................................................................................... 54
Ustaw Parametry Zbierania Danych ....................................................................................... 55
Ustaw Alarmy ......................................................................................................................... 56
Ustawianie Parametrów Drivera ............................................................................................. 59
Wykonaj Rysunki Tła .............................................................................................................. 60
Zaplanuj Teksty Alarmów ....................................................................................................... 61
Rysowanie nowego symbolu .................................................................................................. 63
Przegląd wykazu czynności - ustawianie i wstępne konfigurowanie ....................................... 64
Część C: Budowanie Konfiguracji
65
Przegląd wykazu czynności - Budowanie konfiguracji ........................................................... 66
Program Definition (Definiowanie) .......................................................................................... 66
Definiowanie Jednostek Miary ................................................................................................ 68
Zdefiniuj Obszary i Diagramy.................................................................................................. 69
Zdefiniuj Teksty Alarmów........................................................................................................ 71
Zdefiniuj Obiekty Skalowania.................................................................................................. 75
Zdefiniuj Szablony Cyfrowe .................................................................................................... 76
Zdefiniuj Obiekty Cyfrowe ....................................................................................................... 81
Zdefiniuj Obiekty Analogowe .................................................................................................. 85
Zdefiniuj Zdarzenia ................................................................................................................. 92
Proste obliczenia .................................................................................................................... 94
Zdefiniuj Obiekty Tabel ........................................................................................................... 97
Zdefiniuj Obiekty Liczników................................................................................................... 101
Zdefiniuj Okna Wykresów ..................................................................................................... 109
Zainstaluj Konfigurację ......................................................................................................... 111
Symuluj Wartości Procesu .................................................................................................... 114
Zdefiniuj Raporty Operatora.................................................................................................. 115
Część D: Ulepszanie Konfiguracji
121
Używanie zaawansowanych cech w IGSS ........................................................................... 121
Używaj linii do obiektów Analogowych.................................................................................. 122
Użyj wielokątów do Obiektów Analogowych ......................................................................... 125
Ulepsz Wskaźniki Paskowe .................................................................................................. 130
Użyj Przycisków Poleceń dla Obiektów Licznika................................................................... 132
Używaj pól komend albo pól kombi dla obiektów cyfrowych ................................................. 134
Osadzona lista alarmów ....................................................................................................... 137
Osadzone Diagramy ............................................................................................................. 139
Siatka (przypinana)............................................................................................................... 142
Używanie Animowanych Symboli ......................................................................................... 144
Umieść Ulubioną Grafikę w Bibliotece narzędzi.................................................................... 147
Widok Tabeli Właściwości..................................................................................................... 149
Słownik ................................................................................................................................. 151
Słownik ................................................................................................................................. 161
Wprowadzenie iii
Indeks................................................................................................................................... 170
Informacje o wersji programu................................................................................................ 174
iv
IGSS Zaczynamy
Wprowadzenie
1
Omówienie podręcznika
Przeznaczenie
Niniejsza instrukcja ma stanowić pomoc dla projektantów systemów w tworzeniu konfiguracji
systemu. Zawiera ona następujące informacje:
•
Wprowadzenie w system i jego składniki (Rozdział 1)
•
Opisy kluczowych typów obiektów i terminologii stosowanej w systemie IGSS (Rozdział 2)
•
Procedury tworzenia krok po kroku konfiguracji od podstaw (Rozdział 3)
Zajęcia praktyczne, niemal wyłącznie w programie Definition (Definiowanie). Informacje na temat
innych programów systemu IGSS patrz funkcja Help (pomoc).
Ten podręcznik NIE jest leksykonem. Do znajdowania dalszych szczegółów na temat zagadnień
omówionych w podręczniku trzeba używać wbudowanej funkcji Help (Pomoc). W podręczniku
znajdują się odsyłacze do tej funkcji.
Struktura
podręcznika
Podręcznik zawiera następujące rozdziały:
Ten rozdział...; Zawiera rzeczy następujące:
Umowny zapis
1: Zapraszamy
do IGSS;
Wprowadzenie w system IGSS i przegląd jego składników.
2: Typy i
szablony;
Definicje i zastosowanie każdego z typów obiektów IGSS: obszar,
diagram, wykres, analogowy, tabela, licznik, cyfrowy, strumień i
skalowanie, wraz z objaśnieniem odpowiedników fizycznych każdego
typu. Ten rozdział pozwala dokładnie zrozumieć różne typy obiektów i
przedstawia terminologię niezbędna do czytania Rozdziału 3.
3: Tworzenie
konfiguracji;
Procedury tworzenia krok po kroku konfiguracji. Przykładowa
konfiguracja jest mała i prosta, ale przedstawione są w niej wszystkie
typy obiektów systemu.
Stosowany jest następujący zapis, wyróżniający:
Element
Konwencja
Przykład
Element interfejsu
użytkownika
Tłusty druk
Karta Edycja mapowania.
Struktura menu
Strzałki między
pozycjami menu
Aby wejść do pliku Pomoc, wybierz
Pomoc Æ Tematy pomocy.
Dane wpisywane przez
użytkownika
Druk o jednej
szerokości znaków
Wpisaliśmy teraz następujący
tekst: Poziom wody w basenie
jest zbyt niski, Zwiększ
dopływ...
Odsyłacze do Pomocy
Kursywą
Dalsze szczegóły na temat
adresowania, patrz “adresy PLC”
w pliku Help (pomoc) okna
programu Definition
(Definiowanie).
2
IGSS Zaczynamy
Dokumentacja użytkownika IGSS
Przegląd
dokumentacji
IGSS Help
(Pomoc IGSS)
Wraz z systemem IGSS otrzymujesz następujące składniki dokumentacji:
Ten fragment
dokumentacji …
Zawiera następujące …
Zaczynamy
Patrz część “O tym podręczniku”.
IGSS Global Help
(Pomoc Ogólna IGSS)
Pomoc dotycząca funkcji i cech, wspólnych dla całego
systemu IGSS i pomoc dotycząca programu IGSS Starter.
IGSS Program Help
(Pomoc Programu
IGSS)
Procedury krok po kroku, odsyłacze i pomoc kontekstowa
dla konkretnego programu, w którym akurat pracujesz.
Poniższy obrazek przedstawia typowe okno pomocy systemu IGSS:
Rysunek 1 Typowe okno Help (Pomoc) systemu IGSS.
Typy tematów po- Próbowaliśmy tak zaprojektować naszą Pomoc, aby łatwo było rozróżnić różne typy
przedstawianych informacji. Najważniejszymi typami są:
mocy
Typ zagadnienia
Opis
Procedura krok po
kroku,
Zawiera numerowane kroki wykonywania
poszczególnych zadań. Ten typ tematów jest
przedstawiany w prawym górnym rogu ekranu, na
małym oknie, przypominającym arkusz, tak, że można
jednocześnie czytać opis procedury i wykonywać
ręcznie zadanie.
Informacje odnośników
Opisują szczegóły dotyczące interfejsu użytkownika,
albo dane kontekstowe. Na przykład są tam tematy
opisujące różne typy obiektów.
Pomoc typu, Co to jest?
Opisuje konkretny element w danym polu dialogu, tzn.
przycisk lub pole.
Wprowadzenie 3
Wchodzenie do Jest wiele sposobów wchodzenia do Pomocy, w zależności od tego, jakiego typu pomoc jest
Pomocy
potrzebna:
Przeszukiwanie
Pomocy
Aby uzyskać ten typ
Pomocy …
Wykonaj, co następuje…
Procedura krok po kroku,
albo odnośne informacje
Wybierz: Help (Pomoc) Æ Help Topics (Tematy
Pomocy) i znajdź pożądany temat w spisie treści,
albo wyszukaj go w Indeksie, albo na kartach Find
(Znajdź) (patrz “Przeszukiwanie Pomocy” poniżej).
Pomoc typu „Co to jest?”
W polu dialogu wykonaj, co następuje:
•
w prawym górnym rogu,
Kliknij znak
następnie kliknij element, o którym chcesz
uzyskać informacje.
•
Uaktywnij interesujący Cię element, naciskając
klawisz TAB, a następnie naciśnij klawisz F1.
Najczęściej będziesz szukał w Pomocy konkretnego fragmentu informacji. Najlepiej robić to
używając wbudowanych narzędzi ułatwiających szukanie:
Używaj …
Kiedy szukasz …
Indeksu
Procedur krok po kroku, odnośników albo informacji
kontekstowych, albo szczegółów dotyczących interfejsu
użytkownika.
Funkcji Find (Znajdź)
Konkretnych słów albo fraz, których nie możesz znaleźć
w Indeksie.
Funkcja Help (Pomoc) zawiera również kartę Contents (Spis treści), pokazującą strukturę
hierarchiczną tematów Pomocy.
Pomoc w
Pomocy
Jeśli nie wiesz jak używać funkcji Help (Pomoc) to naciśnij klawisz F1, aby uzyskać pomoc.
Uaktualnione
pliki Help
(Pomoc)
W naszej witrynie sieciowej, pod adresem www.7t.dk będą dostępne do przeładowania
najnowsze, aktualne pliki Help (Pomoc). Aby pobrać plik pomocy, najłatwiej jest użyć modułu
IGSS Update (Aktualizacja IGSS). W każdym pliku Help (Pomoc), w księdze Reference
(Odnośniki) na karcie Contents (Spis treści) znajduje się temat Version (Wersja). Ten temat
informuje, kiedy utworzono dany plik pomocy i którą wersję oprogramowania on omawia.
4
IGSS Zaczynamy
5
Rozdział 1: Witamy w IGSS
Omówienie
Omówienie
rozdziału
Spis treści
Ten rozdział stanowi wprowadzenie w system IGSS.
Rozdział zawiera omówienie następujących tematów.
Czym jest IGSS ...................................................................................................... 5
Przegląd programów............................................................................................... 6
Czym jest IGSS?
Wprowadzenie
IGSS jest systemem SCADA do monitorowania i sterowania procesów
przemysłowych. Jest on szeroko używany w przemyśle. Od czasu debiutu IGSS
na rynku w roku 1984 sprzedano ponad 25,000 licencji.
Lista zastosowań
IGSS
IGSS jest aktualnie używany w wielu różnych dziedzinach przemysłu, takich jak
• Spożywczy
• Petrochemiczny
• Edukacja
• Farmaceutyczny
• Energetyczny
• Morski
• Transportowy
• Oczyszczalnie ścieków
• Zaopatrzenie w wodę
Pełna lista i noty aplikacyjne, dotyczące używania instalacji IGSS, znajdują się na
naszej stronie sieciowej, na którą zapraszamy.
Systemy
operacyjne
System IGSS V6 może pracować w systemach Windows Server 2003, Windows
XP i Windows 2000. Jeśli chodzi o współpracę z innymi systemami, patrz
Przewodnik instalowania IDSS (ang. IGSS Installation Guide).
Typy
użytkowników
System przeznaczony jest dla dwóch typów użytkowników systemu:
• Projektanci systemów, którzy tworzą modele procesów produkcyjnych przedsiębiorstwa.
• Operatorzy, którzy monitorują i sterują przedsiębiorstwem za pośrednictwem komputerów PC.
Budowa
obiektowa
IGSS jest programem w pełni obiektowym, co ma wiele cech, przydatnych zarówno projektantom
systemów, jak i operatorom. Najważniejszą jest ta, że każdy element procesu, zawierający wiele
punktów Wejścia/Wyjścia, traktowany jest w IGSS jako jeden obiekt. To znaczy, że zarówno
projektant systemu jak i jego operator widzą obiekt tak samo a jego właściwości mogą oglądać i
modyfikować za pomocą jednego pola dialogu. Innymi terminami obiektowymi, używanymi w
6
IGSS Zaczynamy
IGSS są typy obiektów i szablony. Szczególnie przydatne dla projektanta systemu są szablony,
ponieważ może on zdefiniować jeden szablon, a następnie na jego bazie tworzyć wiele obiektów,
posiadających wspólne właściwości, wywodzące się z tego szablonu.
Interfejsy
wymiany danych
Podstawą architektury IGSS jest otwartość. 7-Technologies zakłada, że użytkownicy chcą mieć
swobodę stosowania najnowszych technik. Dlatego IGSS umożliwia stosowanie różnych
standardów i interfejsów, w tym: ODBC, SQL, OPC, OLE, VBA/Automation i ActiveX. Te interfejsy
pozwalają na wymianę danych między systemem IGSS a programami innych producentów. Mając
w planie utworzenie ogromnej konfiguracji systemu, można zdefiniować składniki procesów w
zewnętrznej bazie danych a następnie importować je do systemu IGSS.
Skalowalność
Następną kluczową właściwością IGSS jest skalowalność. W oparciu o architekturę klient/serwer
można łatwo zwiększać liczbę stacji operatorskich lub ilość obiektów w swojej konfiguracji. Mając
rozproszone przedsiębiorstwo, można nawet, w razie potrzeby, dołączać do systemu zdalne
stacje operatorskie.
Wersje handlowe
Kupując system IGSS, kupujesz tylko tyle obiektów, stacji operatorskich i driverów
komunikacyjnych, ile potrzebujesz. System można w każdej chwili rozszerzyć, w miarę
zwiększania potrzeb przedsiębiorstwa.
Aby zminimalizować czas przestojów, dostępne są również pewne rozwiązania z redundancją.
Więcej danych na ten temat można uzyskać skontaktowawszy się z Działem sprzedaży IGSS
(ang. IGSS Sales Department).
Dalsze szczegóły
Dokładniejsze omówienie właściwości systemu znajduje się w pliku Global Help
(Pomoc ogólna), pod hasłem "key features and benefits" (kluczowe cechy i
zalety).
Co nowego w tej
wersji?
Omówienie nowych właściwości w tej wersji, znajduje się w pliku Global Help
(Pomoc ogólna), pod hasłem "what's new in this version?" (Co nowego w tej
wersji?).
Przegląd programów
Wprowadzenie
System IGSS składa się z wielu programów, z których każdy ma własne,
specyficzne przeznaczenie. Poniższa lista programów podzielona została na dwa
typy użytkowników: projektantów systemu i operatorów.
Programy dla projektantów systemów
Niektóre programy nie stanowią części wersji standardowej. W takich
przypadkach jest to zaznaczone obok nazwy programu.
Dalsze szczegóły, dotyczące programów znajdują się w funkcji Help (Pomoc).
Nazwa
programu
Tłumaczeni
e
Skrócony opis użycia
Definition
Definiowani
e
Budowanie modelu monitorowanego
procesu fizycznego i dołączenie do
adresów PLC elementów procesu
fizycznego. Przygotowanie wykresów
procesu dla operatorów. Definiowanie
formatów raportów operatorskich.
System Configuration
Konfigurowa Określanie ogólnych ustawień systemu i
nie systemu konfigurowanie odpowiednich driverów
komunikacyjnych, aby umożliwić
komunikację z PLC.
Typ programu
Program główny
Program
konfiguracyjny
Rozdział 1: Witajcie w IGSS
IGSS Starter
Starter
IGSS
Program główny
Job Scheduler Harmonogra Planowanie harmonogramu
m pracy
automatycznego wykonywania prac w
regularnych odstępach czasu, albo na
bazie określonych zdarzeń.
Program
narzędziowy
Maintenance
Utrzymanie
Program
narzędziowy
User Administration
Administrow Definiowanie nazw i haseł użytkowników,
anie
grup użytkowników i uprawnień
użytkownika użytkowników
mi
WinPager 1)
IGSS Portal
1)
Programy dla
operatorów
Uruchamianie i zatrzymywanie
konfiguracji.
Tworzenie harmonogramu prac
konserwacyjnych z definicjami okresów
konserwacyjnych dla poszczególnych
składników procesów. Po upływie
określonego przedziału czasu operator
będzie otrzymywał komunikat
przypominający.
7
Program
konfiguracyjny
Program
Określanie okresów zdalnej obsługi,
narzędziowy
podczas których krytyczne sygnały
alarmowe będą wysyłane do telefonów
komórkowych lub pagerów odpowiednich
osób z obsługi.
Łącząc ten moduł z naszym interfejsem
WAP można zdalnie sterować obiektami
procesu i ręcznie dodawać do sprawozdań
dane dotyczące procesów.
Brama
IGSS
Konfigurowanie urządzeń do
monitorowania i sterowania procesów
przez Internet.
Program
konfiguracyjny
Sprzedawany jako oddzielny moduł.
Nazwa
programu
Tłumaczeni
e
Skrócony opis użycia
Typ programu
Program główny
Alarm
Alarm
Umożliwia łatwe oglądanie alarmów albo
bezpośrednio na diagramach procesów,
albo na Liście alarmów (alarmy aktywne)
albo w rejestrze alarmów (historia
alarmów). Obsługuje alarmy na podstawie
zalecanych czynności operatora i tworzy
dokumentację zdarzeń alarmowych, za
pomocą not operatora.
IGSS Starter
Starter IGSS
Uruchamia i zatrzymuje konfigurację.
Program główny
Maintenance
Utrzymanie
Wysyła operatorowi noty, przypominające
o pracach konserwacyjnych, zawartych na
liście konserwacji lub alarmów i wykonuje
odpowiednie prace konserwacyjne.
Program
narzędziowy
Periodical Reports
Raporty
okresowe
Pozwala oglądać lub drukować raporty w
określonych okresach (dzienne,
tygodniowe, kwartalne lub całoroczne).
Program
sprawozdawczy
Supervise
Nadzorowanie
Monitoruje i steruje procesem. Integralną
częścią tego programu nadzoru jest
obsługa alarmów.
Program główny
8
IGSS Zaczynamy
`
9
Rozdział 2: Typy i szablony IGSS
Omówienie rozdziału
Ten rozdział zawiera następujące informacje::
• Definicje kluczowych typów obiektów IGSS
• Przykłady typowego ich zastosowania
• Szczegółowy opis każdego typu obiektów IGSS
• Opis szablonów IGSS
Spis treści
Rozdział zawiera następujące części:
Część A: Typy IGSS ................................................................................................................. 10
Część B: Szablony IGSS........................................................................................................... 44
10
IGSS Zaczynamy
Część A: Typy IGSS
Przegląd
Omówienie Ta część zawiera następujące informacje:
tej części
• Opis każdego typu obiektu IGSS
• Opisy najważniejszych właściwości obiektu
• Opisy dialogów, używanych do definiowania nowych obiektów
• Wizualny przewodnik, podkreślający najważniejsze właściwości
Spis
treści
Co to jest Typ IGSS? ................................................................................................................ 11
Typ obiektu Obszar ................................................................................................................... 16
Typ obiektu Diagram ................................................................................................................. 17
Typ obiektu Wykres................................................................................................................... 19
Typ obiektu Tabela.................................................................................................................... 28
Typ obiektu Licznik.................................................................................................................... 30
Typ obiektu Cyfrowy.................................................................................................................. 33
Typ obiektu Tekstowy ............................................................................................................... 34
Typ obiektu Skalowanie ............................................................................................................ 37
Typ obiektu Grupa..................................................................................................................... 38
Przewodnik wizualny po Właściwościach specyficznych dla Typu ............................................ 39
Część A Typy IGSS
11
Co to jest Typ IGSS?
Definicja
W systemie IGSS typem jest wstępnie zdefiniowany obiekt systemowy, który daje pewność, że określone
zostaną wszystkie niezbędne informacje o każdym elemencie procesu, który jest definiowany.
Typ obrazuje rzeczywistość w takim sensie, że dla różnych typów obiektów potrzebne są różne rodzaje
informacji. Np. dla silnika potrzebna jest możliwość uruchamiania i zatrzymywania i trzeba znać jego
maksymalną moc. W przypadku wskaźnika temperatury trzeba przekazać systemowi IGSS zakres
temperatury, jaki ma on przyjmować i jednostki pomiarowe.
Używanie
Za każdym razem, kiedy definiujesz element procesu (obiekt IGSS), musisz określić właściwości typów
IGSS. Po wybraniu odpowiedniego typu zostaniesz poprowadzony przez proces definiowania, który zapewni,
że określone zostaną wszystkie niezbędne informacje.
Typy
IGSS
W systemie IGSS używane są następujące typy obiektów:
Termin angielski
Termin polski
• Area
Obszar
• Diagram
Diagram
• Graph
Wykres
• Analog
Analogowy
• Table
Tabela
• Counter
Licznik
• Digital
Cyfrowy
• String
Tekstowy
• Scaling
Skalowanie
Area (obszar), diagram i graph (wykres) są obiektami nie procesowymi, to znaczy nie przedstawiają one
elementu procesu fizycznego, a stanowią pojemniki innych obiektów. Pozostałe typy obiektów stanowią
elementy procesowe, za wyjątkiem typu scaling (skalowanie), który jest obiektem wewnętrznym.
W opisach, zawartych w dalszej części tego rozdziału znajduje się szczegółowy opis każdego typu.
Typ a
szablon
Definiowanie
elementu
procesu
Jak widać, typ obiektu IGSS jest ogólnym obiektem systemowym. Budując konfigurację często będziesz
widział, że wiele rzeczywistych elementów jest podobnych albo posiada wiele wspólnych właściwości: jeden
typ zaworu może być zamknięty, otwarty do połowy i otwarty, jeden typ wskaźnika poziomu może mierzyć
poziomy między zerem a 1000 m3. System IGSS zawiera funkcje, pozwalające definiować własne szablony
w sytuacji, kiedy elementy są identyczne, albo mają wiele wspólnych cech, co pozwala zautomatyzować
definiowanie takich elementów. Szablon zawiera informacje wspólne dla takiego zbioru obiektów. Szablon
umożliwia bardzo szybkie konfigurowanie i tworzenie wielu obiektów o podobnej konfiguracji. W Części B
niniejszego rozdziału znajdują się dalsze informacje na temat szablonów.
Definiując element procesu używaj kreatora obiektów (ang. Object Wizard) i wykonuj następujące czynności:
UWAGA:
Kreator obiektów (ang. Object Wizard) używany jest tylko do tworzenia ogólnej definicji
elementu procesu, w innych przypadkach, dla lepszego zrozumienia wykonywanych ustawień, używana jest
tradycyjna procedura definiowania elementu procesu.
UWAGA:
Ta procedura dotyczy standardowych typów obiektów, jak: analog (analogowy), digital
(cyfrowy), counter (licznik), table (tabela) i string (tekstowy). Dlatego nie zawiera się tu typów area (obszar),
diagram, graph (Wykres), i specjalne typy obrazowania. Specyficzne informacje dotyczące każdego typu
znajdują się dalej w ten części rozdziału. Większość czynności opisanych w tej procedurze jest wspólna dla
wszystkich typów obiektów. Jeśli jednak używasz specjalnych typów obrazowania, np. wyświetlacza
paskowego, to karta Symbol Definicja zostanie zastąpiona specjalną kartą dla danego typu obrazowania.
12
IGSS Zaczynamy
Krok
1
Czynność
Wykonaj, co następuje:
· Wybierz Obiekty → Twórz → Za pomocą Kreatora Obiektów…. Otworzy się pole dialogu Kreator
Obiektów.
Kliknij Dalej.
Rysunek 2. 1 Pole dialogu Kreator Obiektów
2
W następnym polu dialogu wybierz Typ obiektu, który chcesz utworzyć i nadaj mu konkretną nazwę.
Kliknij Dalej.
Rysunek 2. 2 W tym polu dialogu wybierasz Typ obiektu, który chcesz utworzyć i nadajesz mu jego własną nazwę.
3
13
W tym polu dialogu określasz adres(y) PLC, pod którymi dostępne są dane dla tego elementu, albo
pod który należy zapisać dane. Mogą one znajdować się na karcie Edycja mapowania w polu dialogu
Właściwości obiektu.
Kliknij Dalej.
Rysunek 2. 3 IW tym polu dialogu określasz adres(y) PLC.
4
W tym polu dialogu określasz zakres wartości, wpisujesz wartość aktualną, wartość zadaną i teksty
alarmów. W polu dialogu właściwości obiektu wpisane wartości i teksty alarmów mogą znajdować
się na karcie Edytuj mapowanie i na karcie specyficznej dla danego typu (w tym przypadku karcie
Analogowy).
Kliknij Dalej.
Rysunek 2. 4 W tym polu dialogu określasz wartości i teksty alarmów.
14
IGSS Zaczynamy
5
W tym polu dialogu określasz interwał skanowania. Może się on znajdować na karcie Definicja
zarządzania danymi w polu dialogu Właściwości obiektu.
Kliknij Dalej.
Rysunek 2. 5 W tym polu dialogu określasz interwał skanowania.
6
W tym polu dialogu określasz podstawowy interwał czasu redukcji. Może się on znajdować na karcie
Definicja zarządzania danymi w polu dialogu Właściwości obiektu.
Kliknij Dalej.
Rysunek 2. 6 W tym polu dialogu określasz podstawowy interwał czasu redukcji.
Zastosowanie
7
15
W tym polu dialogu określasz ustawienia zapisu zmian stanu obiektu. Może się on znajdować na
karcie Definicja zarządzania danymi w polu dialogu Właściwości obiektu.
Kliknij Dalej
Rysunek 2. 7 W tym polu dialogu określasz zapisy zmian stanu obiektu.
8
W tym polu dialogu wybierasz symbol, jakiego chcesz użyć dla tego elementu procesu i co
wyświetlić wraz z tym symbolem. Może się on znajdować na karcie Definicja zarządzania danymi w
polu dialogu Właściwości obiektu.
Kliknij Koniec.
Rysunek 2. 8 W tym polu dialogu wybierasz symbol i określasz, co wyświetlać.
9
Definicja
Zastosowanie
Umieść symbol obiektu i jego opis na diagramie.
Obszar jest zbiorem diagramów, wykresów i obiektów, należących do siebie wzajemnie.
Obszar jest zwykle używany do przedstawiania procesu całej linii produkcyjnej lub oddzielnej sekcji procesu.
Jeśli procesu nie można przedstawić jako oddzielne sekcje, to używa się tylko jednego obszaru.
16
IGSS Zaczynamy
Typ obiektu Obszar
Obszar globalny
System IGSS zawiera domyślny obszar, zwany Globalnym. Wszystko, co jest zdefiniowane w tym obszarze,
jest globalne dla całej konfiguracji i może być używane w każdym innym obszarze. Dlatego zawsze dobrze
jest definiować w tym obszarze szablony i obiekty skalowania. Opis definiowania tych obiektów znajduje się
w punkcie “Definiowanie obiektów skalowania i szablonów” w rozdziale 3.
Obszar definiowany
przez użytkownika
Budując własne konfiguracje trzeba definiować własne obszary. Definiując własny obszar trzeba pamiętać o
kilku rzeczach:
• Nadawaj obszarowi niepowtarzalną opisową nazwę, aby łatwo można go było rozróżnić w menu Obszar.
• Żaden obiekt, zdefiniowany w obszarze zdefiniowanym przez użytkownika nie jest dostępny w innych
obszarach. W tym obszarze definiuj tylko obiekty, o których wiesz, że będą używane tylko w tym
konkretnym obszarze, aby ograniczyć ilość obiektów globalnych.
Menu Obszar
Definiowanie
obiektu Obszar
Menu Obszar zawiera wszystkie dostępne obszary, dla których zaznaczona jest opcja Nazwa do menu (patrz
poniżej). Te obszary są wybierane przez operatora w menu Obszar programu Supervise (Nadzorowanie).
Krok
1
Czynności
Wybierz Obszar → Twórz. Pojawi się pole dialogu Właściwości nowego obszaru.
Rysunek 2. 9 W polu dialogu Właściwości nowego obszaru nadaj nowemu obszarowi niepowtarzalną nazwę i
zaznacz pole Nazwa do menu, aby pokazywać tę nazwę w menu Obszar.
2
Wpisz niepowtarzalną nazwę i zaznacz pole wyboru opcji Nazwa do menu, aby pokazywać tę
nazwę obszaru w menu Obszar.
3
Jeśli trzeba, wprowadź domyślny numer węzła i wybierz driver PLC.
UWAGA:
Domyślny węzeł i driver są automatycznie sugerowane dla wszystkich obiektów,
tworzonych w tym obszarze.
4
Opcjonalnie dołącz obiekt Zabezpieczenie, aby zabezpieczyć ten obszar przed nieuprawnionym
dostępem.
UWAGA:
Dalsze informacje o administrowaniu użytkownikami patrz funkcja Help (Pomoc) w
programie User Administration (Administracja użytkownikami).
Dalsze szczegóły, dotyczące obszarów znajdziesz w pliku Help (Pomoc) programu Definition (Definiowanie)
pod hasłem „areas” (obszary).
17
Typ obiektu Diagram
Definicja
Diagram przedstawia graficzny obraz sekcji monitorowanego procesu. Diagram zwykle składa się ze stałego
obrazu tła, szeregu stałych obiektów procesu i połączeń oraz najważniejsze, dynamicznych elementów
procesu, przedstawionych za pomocą symboli. Diagram procesu nazywany jest często diagramem
synoptycznym.
Zastosowanie
Diagram, definiowany w programie Definiowanie, jest dokładnie taki sam, jaki operator widzi podczas
nadzorowania procesu. W zależności od złożoności procesu obszar może zawierać wiele diagramów, z
których każdy przedstawia fragment procesu. Diagram umożliwia operatorowi szybki ogląd monitorowanego
procesu i daje jasny obraz, czy występują w nim jakieś alarmy.
Tło diagramu
W starszych wersjach systemu IGSS obraz tła diagramu został wykonany w zewnętrznej aplikacji
rysunkowej, albo w formacie rysunku rastrowego (*.bmp) albo metaplików Windows (*.wmf). Ta opcja jest
nadal dostępna, ale możliwych jest również wiele nowych formatów graficznych, np. rozszerzony metaplik
(*.emf) i format (*.gif).
Można również używać kolorowego tła i tworzyć diagram od podstaw. Do tworzenia stałych elementów, jak
zbiorniki, kontenery itp., można również potrzebować zewnętrznych programów graficznych, ale te składniki,
można następnie łatwo umieścić na odpowiedniej pozycji i zwymiarować na diagramie. Używając paska
narzędzi do rysowania można łatwo narysować połączenia pomiędzy poszczególnymi elementami procesu.
Menu Diagram
Menu Diagram pokazuje wszystkie aktywne diagramy w aktualnym obszarze, dla których jest zaznaczone
pole opcji Nazwa do menu. Znaczek wyboru obok nazwy diagramu oznacza, że diagram jest otwarty.
Diagramy są wybierane przez operatora z menu Diagram programu Supervise (Nadzorowanie).
Definiowanie
diagramu
Definiowanie diagramu:
Krok
Czynności
1
Wybierz Diagram → Twórz.
2
Określ, jak chcesz wyświetlać diagram (patrz “Karta Definicja nowego
diagramu” poniżej).
3
Przypisz klawisze funkcyjne najczęściej używanym operacjom (patrz “Karta
Przypisanie klawiszy funkcyjnych” poniżej).
Poniższy rysunek przedstawia kartę Definicja nowego diagramu.
Karta Definicja
nowego diagramu
Rysunek 2. 10
Na tej karcie określasz nazwę diagramu, dołączasz obraz tła lub jego kolor i wybierasz
różne opcje wyświetlania.
Ta karta zawiera następujące istotne właściwości obiektu:
18
IGSS Zaczynamy
Właściwości
Opis
Nazwa
Wpisz niepowtarzalną opisową nazwę.
Nazwa do menu
Jeśli chcesz, aby nazwa diagramu była widoczna w menu
Diagram to zaznacz tę opcję.
Tło
Aby dołączyć obraz tła z zewnętrznego programu graficznego,
wybierz Obraz. Aby dołączyć kolor tła, wybierz Kolor.
Typ Diagramu
Jeśli chcesz tworzyć wiele diagramów, identycznych, za
wyjątkiem należących do nich elementów procesowych, to
wybierz Diagram do ponownego użycia. W tej konfiguracji wszystkie
podległe elementy procesu będą tworzone jako grupa.
UWAGA:
Dalsze informacje na temat grupy obiektów patrz
część „Typ obiektu Grupa”
Różne opcje wyświetlania
Wybierz elementy okna diagramu, które chcesz pokazywać, np.
Pasek tytułu i Pasek stanu.
Aby uzyskać wyjaśnienia dotyczące pozostałych elementów pola, kliknij symbol
znajdujący się w
prawym górnym rogu pola dialogu, a następnie kliknij na elemencie, o którym informacje chcesz uzyskać.
Karta Przypisanie
klawiszy
funkcyjnych
Poniższy rysunek przedstawia kartę Przypisanie klawiszy funkcyjnych.
Rysunek 2. 11
Na tej karcie przypisujesz klawisze funkcyjne najczęściej wykonywanym operacjom.
Ta karta zawiera następujące ważne właściwości obiektu:
Właściwość
Klawisze
Opis
Wybierz klawisz funkcyjny, któremu chcesz przypisać operację.
UWAGA: Z założenia klawisz F1 służy do uzyskiwania Pomocy,
ale jeśli trzeba, możesz to zmienić.
Nazwa obiektu
Wybierz obiekt, na którym ma działać dany klawisz funkcyjny.
Indeks
Wybierz atom, który ma być uruchamiany przez dany klawisz
funkcyjny, np. dla obiektu analogowego HA (High Alarm) Wysoki
alarm).
Komenda/wartość
Wybierz polecenie, które chcesz wykonywać, albo wartość, którą
chcesz przypisać obiektowi, kiedy naciśnięty zostanie ten klawisz
funkcyjny.
znajdujący się w
Okno diagram
Poniższy rysunek przedstawia okno diagram:
Rysunek 2. 12
Diagramy
osadzone
techniką OLE-
19
Okno diagram pokazuje sekcję monitorowanego procesu.
Można również osadzić obiekt OLE jako diagram. Jest to przydatne, jeśli chcesz, żeby operator uruchamiał
zewnętrzną aplikację, wybierając ten diagram. Kiedy uruchomiony jest diagram, osadzony techniką OLE, to
dostępne są wszystkie funkcje aplikacji serwera tego obiektu.
Więcej na ten temat znajdziesz w pliku Help (Pomoc) programu Definition (Definiowanie) pod hasłem “OLEembedded diagrams” (diagramy osadzone techniką OLE).
Typ obiektu Wykres
Definicja
Zastosowanie
Wykres jest obiektem graficznym, pokazującym graficznie wartość lub stan jednego lub kilku elementów
procesu. Źródłem danych dla Wykresu mogą być albo pliki rejestracji zmian stanu obiektu (*.log) albo pliki
wartości zredukowanych (*.bcl). Wykres może pokazywać dane historyczne, dane aktualne albo kombinacje
obu rodzajów danych.
Wykresu używa się do następujących celów:
• Graficzne przedstawienie wartości i stanów odpowiednich elementów procesu
• Wczesne wykrywanie niepożądanych trendów
Trzy typy
Wykresów
Są trzy typy Wykresów:
• Predefiniowany Wykres jest zdefiniowany przez projektanta systemu, do którego operator ma dostęp z
menu Wykres, albo klikając na symbolu, przedstawiającym Wykres. Operator podczas nadzorowania
systemu nie może zmieniać większości właściwości Wykresu, ale może zmieniać niektóre właściwości
układu graficznego.
• Wykres dynamiczny jest Wykresem, tworzonym na bieżąco przez operatora w trakcie nadzoru. Operator
wybiera po prostu obiekty systemu IGSS, które chce zawrzeć na Wykresie a następnie wybiera polecenia
Wykres → Twórz Wykres dynamiczny. Ta funkcja jest bardzo przydatna, jeśli operator chce monitorować
określone elementy procesu przed a następnie po interwencji. Wykres dynamiczny można zapisać jako
Wykres zdefiniowany przez użytkownika (*.usr). Po ponownym otwarciu będzie on dynamicznie
uaktualniany.
• Wykres statyczny jest chwilowym obrazem Wykresu predefiniowanego albo dynamicznego, który operator
chce zachować w pamięci do celów dokumentacyjnych. Wykres statyczny można zachować jako plik
Wykresu (*.gph). Taki Wykres nie będzie zmieniany po ponownym otwarciu.
Eksport do CSV
Wartości Wykresu można eksportować do pliku z wartościami, oddzielanymi przecinkami (.csv). Te wartości
można później przetwarzać w innych programach, np. MS Excel.
20
IGSS Zaczynamy
Menu Wykres
Definiowanie
obiektu Wykres
W menu Wykres widoczne są wszystkie dostępne Wykresy, dla których jest zaznaczone pole wyboru Nazwa
do menu . Znaczek obok nazwy Wykresu oznacza, że jest on otwarty.
Krok
1
2
Działanie
Wybierz Wykres → Twórz.
Określ, jak chcesz wyświetlać Wykres (patrz “Pole dialogu Właściwości
nowego wykresu” poniżej).
3
Zdefiniuj właściwości Wykresu (patrz pole dialogu „Pole dialogu Definiuj
parametry Wykresu” poniżej) “
4
Pole dialogu
Właściwości
nowego wykresu
Wyskaluj i ustaw pozycję powstałego nowego okna Wykresu.
W tym polu dialogu nadajesz Wykresowi nazwę i opis i definiujesz elementy okna, jakie chcesz wyświetlać w
oknie Wykresu.
Rysunek 2. 13 W tym polu dialogu nadajesz Wykresowi nazwę i definiujesz elementy okna, jakie chcesz wyświetlać w oknie
Wykresu.
To pole dialogu zawiera następujące ważne właściwości obiektu:
Właściwość
Opis
Nazwa
Wpisz niepowtarzalną opisową nazwę.
Nazwa do menu
Zaznacz pole wyboru, aby nazwę tego Wykresu pokazywać w menu
Wykres.
Różne atrybuty
wyświetlania
Wybierz elementy okna Wykres, które chcesz pokazywać, np. Pasek
tytułu i Pasek stanu.
Poniższy rysunek przedstawia pole dialogu Definiuj parametry Wykresu.
Pole dialogu
Definiuj parametry
Wykresu
Rysunek 2. 14 W tym polu dialogu określasz, jakie obiekty chcesz przedstawić na Wykresie,
podajesz skalowanie obszarów, kolory i różne inne właściwości.
To pole dialogu zawiera następujące ważne właściwości obiektu:
Właściwość
Opis
Offset Startu
Podaj przesunięcie momentu rozpoczęcia Wykresu względem
bieżącego czasu.
Źródło
Jako źródło danych dla tego Wykresu wybierz albo pliki *.log albo
*.bcl.
Nazwa obiektu
Wybierz nazwę obiektu, jaką chcesz pokazywać na Wykresie
Atom
(tylko dane z pliku .log)
Wybierz nazwę atomu obiektu, którą chcesz pokazywać, np. PV
dla aktualnej wartości obiektu analogowego.
Redukcja
(tylko dane BCL)
Wybierz odpowiednią metodę redukcji, np., MV aby pokazać
wartość średnią.
znajdujący się w
Okno Wykresu
Poniższy rysunek przedstawia przykład okna Wykresu.
Rysunek 2. 15
Okno Wykres pokazuje wartości lub stany wielu elementów procesu
21
22
IGSS Zaczynamy
Typ obiektu Analogowy
Definicja
Typ obiektu analogowy w systemie IGSS służy do przedstawiania elementu procesu, który może
przyjmować dowolną wartość w określonym zakresie. Obiekty analogowe mogą zawierać dwa zestawy
granic alarmowych i wartość zadaną.
Zastosowanie
Poniższe przykłady pokazują, do czego można używać obiektów analogowych:
• Wskaźnik poziomu, mierzący zawartość baku w litrach. Kiedy bak jest pusty, to zawiera 0 litrów, a kiedy
pełny, 520 litrów. To znaczy, że analogowy obiekt IGSS mógłby mieć określony zakres od 0 np. do 550
litrów.
• Termometr, mierzący temperaturę w pomieszczeniu w granicach –5 do 35 ºC (wykorzystany w następnym
przykładzie).
Definiowanie
obiektu
analogowego
Aby zdefiniować obiekt analogowy:
UWAGA:
Poniższa procedura opisuje, jak należy definiować obiekt analogowy, używając standardowych
symboli. Można używać innych typów wyświetlania, np. wskaźnik paskowy lub kołowy. Więcej informacji
znajdziesz w pliku Help (Pomoc) programu Definition (Definiowanie) pod hasłem “bar displays” (“wskaźniki
paskowe” lub “circular displays” “wskaźniki kołowe”
Krok
1
Działanie
Wybierz Obiekty→ Elementy Analogowe. Pojawi się pole dialogu Przeglądarka
obiektów.
2
Wpisz niepowtarzalną nazwę i opcjonalnie Opis, W polu Widok drzewa wybierz
obszar Globalny, następnie kliknij Twórz. Pojawi się pole dialogu właściwości
obiektu analogowego.
3
Określ zakres pomiarowy, dolne i górne granice alarmowe, liczbę pozycji
dziesiętnych, etc. (patrz “Karta Analogowy” poniżej).
4
Określ, w jaki sposób chcesz gromadzić i rejestrować dane (patrz “karta
Definicje zarządzania danych” poniżej).
5
Określ, co chcesz pokazywać w sposób analogowy za pomocą symbolu
elementu procesu (patrz “Karta wyświetl” poniżej).
6
Podaj adres PLC elementu procesu i dołącz teksty alarmów (patrz “Karta
Edytuj mapowanie” poniżej).
7
Wybierz symbol, jaki chcesz żeby przedstawiał ten element procesu (patrz
“Karta Definicja symbolu” poniżej) i kliknij OK. Pojawi się symbol obiektu i opis.
8
Umieść symbol obiektu i opis na diagramie.
Karta Analogowy
Poniższy rysunek przedstawia kartę Analogowy:
Rysunek 2. 16 Na tej karcie określasz zakres pomiarowy, odpowiednią wartość procesu, jednostki
pomiarowe, ilość miejsc dziesiętnych i granice alarmowe.
Właściwość
Granice alarmowe
Opis
Obiekt analogowy ma wbudowane dwa zestawy granic alarmowych,
przedstawiające różny stopień ważności, których jeśli trzeba można
używać, albo nie.
Nadzorowanie alarmowe jest wybrane, kiedy zaznaczone zostanie
pole obok odpowiedniej granicy alarmowej. Kiedy alarm jest wybrany,
wtedy jest on podczas nadzorowania procesu generowany i
pokazywany na Liście Alarmów, wtedy, gdy rzeczywista wartość
przekroczy albo spadnie poniżej określonej granicy.
WSKAZÓWKA: Poszczególne granice można uaktywniać lub
wyłączać na karcie Edytuj mapowanie.
Wartość aktualna
W tym polu możesz wpisać początkową wartość w procesie. Ta
wartość będzie oczywiście dynamicznie uaktualniana podczas
nadzorowania procesu; wartość zapisana w Definicji zostanie
zmieniona, kiedy tylko zacznie się proces zbierania danych.
Wartość zadana
Wartość zadana jest wartością, używaną do kalibrowania wartości
procesu.
znajdujący się w
23
24
IGSS Zaczynamy
Karta Definicje
zarządzania
danymi
Rysunek poniżej przedstawia kartę Definicje zarządzania danymi:
Rysunek 2. 17 Na tej karcie określasz, jak chcesz gromadzić i rejestrować dane.
Właściwość
Opis
Interwał
skanowania
Określa, jak często system IGSS skanuje adres tego elementu w PLC
(sam adres jest podany na karcie Edytuj mapowanie). W tym
przykładzie, temperatura nie zmienia się bardzo gwałtownie, więc
wybrany jest interwał skanowania równy 30 sekund (30 000ms).
Zauważ, że jeśli stosujesz komunikację wyzwalaną zdarzeniami, to
musisz wybrać wartość Żaden.
Rejestrowanie
Za pomocą przycisków rejestrowanie decydujesz, czy chcesz, żeby
system zachowywał w pliku rejestru (.log) wartości tego elementu
skanowane w 30-tosekundowych przedziałach czasu. Powinieneś
wybrać rejestrowanie tylko dla elementów, dla których chcesz
rejestrować historię pracy, aby używać danych np. na wykresach. Jeśli
jakieś dane dla konkretnego elementu nie muszą być rejestrowane, to
wybierz Żaden. Zauważ, że obok przycisków widoczne są procenty.
Jeśli klikniesz na wartości > 0 %, to system IGSS będzie zapisywał w
pliku .log wszystkie zmiany. Jeśli klikniesz na wartości > 10 %, to
system będzie rejestrował zmiany, które są większe niż 10 %.
Interwał redukcji
Definiuje jak często system redukuje zebrane wartości do jednej
wartości, do celów statystycznych W tym przykładzie podstawowy
interwał wynosi 10 minut, co oznacza, że co 10 minut system będzie
redukował 20 wartości (przy interwale skanowania, równym 30 sekund)
do jednej wartości. Ta zredukowana, wyliczona statystycznie wartość,
będzie następnie używana w raportach operatora.
Właściwość
Opis
Redukcja danych
Definiuje sposób redukowania danych do jednej wartości, zgodnie z
określonymi ustawieniami Interwału skanowania i Interwału redukcji.
Klikając na jednym lub kilku polach w grupie Redukcja danych,
wybierasz, którą metodę system ma używać do redukowania: wyliczać
wartość średnią, (Średnia) zachowywać najmniejszą lub największą
wartość w interwałach 10-minutowych (Min i Max), wyliczać sumę
wartości w interwałach 10-minutowych (Suma), zachowywać
najświeższą wartość (Bieżąca), czy zachowywać ilość zmian stanu
elementu procesu (Zmiany). Wybór metody będzie zależał od natury
monitorowanego elementu. Przy pomiarach temperatury najczęściej
wybierana jest opcja Średnia.
25
znajdujący się w
Karta Wyświetl
Poniższy rysunek przedstawia kartę Wyświetl:
Rysunek 2. 18 Na tej karcie wybierasz, co oprócz symbolu elementu procesu chcesz pokazywać na ekranie.
Właściwość
Opis
Pokaż
Zaznacz elementy, które chcesz wyświetlać na diagramie.
Symbol menu
kontekstowe
Zaznacz to pole, aby pozwolić operatorowi na wybieranie symbolu
obiektu na diagramach procesów.
znajdujący się w
Karta Edytuj
mapowanie
Na tej karcie podajesz adresy PLC elementu procesu i dołączasz tekst(y) alarmów. Zauważ, że pełny adres
PLC składa się z numeru węzła, grupy danych, offsetu słowa i offsetu bitowego. Poniższy rysunek
przedstawia kartę Edytuj mapowanie:
26
IGSS Zaczynamy
Rysunek 2. 19 Na tej karcie podajesz adres PLC elementu procesu.
Właściwość
Opis
Atom
Wybierz atom, któremu chcesz przypisać adres PLC albo tekst alarmu. Ilość
wymienionych atomów zależy od wyboru, dokonanego na karcie Analogowy.
Tryb I/O
Wybierz z rozwijanej listy odpowiedni tryb wejścia/wyjścia. Oprócz aktualnej
wartości (Wartość aktualna), ten obiekt został również skonfigurowany z dwoma
zbiorami granic alarmowych i wartością zadaną; ponieważ ta karta odzwierciedla
decyzje, podjęte na karcie Analogowy, wymienionych jest sześć atomów. Tym
niemniej trzeba wpisać tylko jeden adres, mianowicie dla aktualnej wartości. Jest
tak, dlatego, że granice (górny alarm, górny limit, dolny alarm i dolny limit) i
wartość zadana są lokalne dla systemu PC. Innymi możliwościami dotyczącymi
granic i wartości zadanej są: I (wejście), O (wyjście) lub I/O, w którym przypadku
adresy PLC powinny zostać podane również dla tych wartości. Jednak zwykle jest
preferowany wybór, lokalne.
Szczegóły Alarmów
Dołącz istniejący tekst alarmu, wybierając go z rozwijanej listy, albo utwórz nowy
tekst, klikając na przycisku Nowy i następnie definiując właściwości tekstu alarmu w
odpowiednim polu dialogu.
Numer alarmu musi być podany dla każdej granicy alarmowej, dla której, na karcie
Analogowy, wybrane jest zarządzanie alarmami.
Aby zrobić edycję tekstu alarmu, wybierz go z rozwijanej listy, kliknij polecenie
Edycja i zmień alarm zgodnie z potrzebami.
WSKAZÓWKA: Edycję alarmów i tekstów można też wykonać, wybierając
polecenia Edycja → Szczegóły Alarmów.
Driver
Wybierz odpowiedni driver PLC. Lista driverów odpowiada driverom zawartym w
profilu aktywnych driverów. Drivery są konfigurowane w Ustawieniach Drivera
(program System configuration).
WSKAZÓWKA:
obszaru.
Węzeł
Można wybrać domyślny driver w polu dialogu Właściwości
Wpisz odpowiedni numer węzła, aby identyfikować PLC. Każdy PLC ma
niepowtarzalny numer. Jeśli istnieje tylko jeden PLC, to jego numer węzła jest z
założenia równy 0.
WSKAZÓWKA:
obszaru.
Można wybrać domyślny węzeł w polu dialogu Właściwości
Właściwość
27
Opis
Grupa danych
Wprowadź odpowiednią grupę danych. To ustawienie określa sekcję (grupę
danych) w pamięci PLC, która składa się z kilku jednostek lub bloków słów (16
bitowych).
Przesunięcie w
słowach
Wprowadź odpowiednie przesunięcie słowa. To ustawienie precyzyjnie lokalizuje
słowo w grupie danych. W tym przykładzie dane do pomiaru temperatury
odczytywane są z PLC numer 0, z grupy danych numer 20 i ze słowa numer 16 w
tym bloku.
UWAGA: System zawsze będzie zapisywał jednocześnie tylko jedno słowo danych
(tzn., 16 bitów). Wysłanie polecenia oznacza, że do PLC wysłanych jest 16 bitów,
nawet, jeśli jeden lub dwa bity zostały zdefiniowane jako bity polecenia.
Przesunięcie w
bitach
Wpisz odpowiednie przesunięcie bitów. To ustawienie precyzyjnie lokalizuje bit w
ramach słowa w grupie danych.
Typ zewnętrzny
Ostatnią informacją, której potrzebuje system jest typ danych zewnętrznych w
PLC. Kliknięcie tego pola otworzy listę możliwych typów danych dla wybranego
drivera PLC. W tym przykładzie wybrany jest typ FP16 (Stałoprzecinkowy 16
bitowy). Szczegóły dla poszczególnych driverów znajdziesz w ich instrukcjach
obsługi. Typy danych zewnętrznych są dopuszczane lub wykluczane w
Ustawieniach Drivera.
UWAGA:
W zależności od użytego drivera PLC opisy tekstowe pól Grupa Danych, Przesunięcie w Słowach i
Przesunięcie w bitach mogą być zastąpione specyficzną terminologią danego drivera. Jednak, jeśli chcesz
zobaczyć terminologię domyślną, to wybierając nazwę drivera przytrzymaj wciśnięty klawisz CTRL.
Więcej szczegółów dotyczących konfiguracji driverów patrz w pliku Help (Pomoc) programu Driver Setup
(Ustawienia Drivera).
Więcej szczegółów dotyczących tekstów alarmowych szukaj w pliku Help (Pomoc) programu Definition
(Definiowanie) według klucza “alarm texts” (“teksty alarmów”).
Karta Definicja
Symboli
Poniższy Rysunek przedstawia kartę Definicja Symboli:
Właściwość
Kolor symbolu
Opis
Wybierz kolor symbolu.
Kąt symbolu
Wybierz kąt obrotu, jeśli chcesz obrócić symbol.
Tabela symboli
Wybierz z rozwijanej listy jedną z tabel symboli. Nazwy tabel można
redagować w Edytorze Symboli.
UWAGA: IGSS automatycznie wybiera odpowiedni typ tabeli dla typu
obiektu, który aktualnie definiujesz.
Podgląd
symbolu
Wybierz symbol, którego chcesz używać. To pole pokazuje symbole
aktualnie wybranej tabeli symboli.
28
IGSS Zaczynamy
Rysunek 2. 20 Na tej karcie wybierasz symbol, który będzie przedstawiał element procesu.
znajdujący się w
Typ obiektu Tabela
Definicja
Zastosowanie
Typ obiektu Tabela w przypadku obiektów analogowych służy do przedstawiania elementu procesu, który
może przybierać dowolne wartości w określonym zakresie. Jednak jeden obiekt tabeli może być używany do
reprezentacji aż do dziesięciu obiektów analogowych, które w jakiś sposób są ze sobą związane.
Poniższe przykłady pokazują, do czego można używać obiektu tabeli:
• Wskaźniki temperatury, umieszczone na różnych poziomach w zbiorniku. Wskaźniki umieszczone na
różnych poziomach prawdopodobnie będą wskazywać różne wyniki, ale nadal interesujące będzie
oglądanie łącznie ich wskazań. Wartości mogą znajdować się w zakresie, powiedzmy -3 do 40 ºC.
• Wskaźniki absorpcji tlenu monitorujące zbiornik w czterech różnych miejscach (używane w następującym
przykładzie).
Kiedy używać
obiektu tabeli?
Obiektu tabeli powinieneś używać:
• Kiedy masz wiele obiektów analogowych, związanych ze sobą logicznie i
• Mają taki sam zakres pomiarowy, granice alarmowe i teksty alarmów
Dziedziczenie
granic
alarmowych
Typ obiektu tabela nie ma granic alarmowych a tym samym nie ma obsługi alarmów. Można ten problem
rozwiązać, tworząc obiekt analogowy, definiujący dla obiektu tabeli granice alarmowe. Wówczas obiekt
analogowy jest połączony z obiektem tabeli, przez wybranie nazwy obiektu analogowego z rozwijanej listy
Połącz z na karcie Definicje zarządzania danymi.
Dalsze szczegóły na temat dziedziczenia granic alarmowych, patrz “table objects” (obiekty tabel) w pliku
Help (Pomoc) programu Definition (Definiowanie).
Definiowanie
obiektu tabeli
Aby zdefiniować obiekt tabeli:
Krok
Karta Tabela
Działanie
1
Wybierz Obiekty → Tabele. Pojawi się pole dialogu Przeglądarka obiektów.
2
Wpisz niepowtarzalną nazwę i opcjonalnie Opis. W polu Widok drzewa wybierz
obszar Globalny, następnie kliknij Twórz. Pojawi się pole dialogu właściwości
obiektu tabeli.
3
Określ obiekty analogowe, należące do tabeli, wartości minimum i maksimum,
liczbę miejsc dziesiętnych i jednostki pomiarowe (patrz “karta Tabela”
poniżej).
4
Określ jak chcesz zbierać i rejestrować dane (patrz “karta Definicje
Zarządzania danymi” poniżej).
5
Określ, co chcesz wyświetlać razem z symbolem elementu procesu (patrz
“Karta Wyświetl” poniżej).
6
Podaj adres PLC obiektu tabeli (patrz “karta Edytuj mapowanie” poniżej).
7
Wybierz symbol, który chcesz żeby przedstawiał obiekt tabeli (patrz “karta
Definicja symbolu” poniżej) i kliknij OK. Pojawi się symbol obiektu i opis.
8
Rysunek poniżej przedstawia kartę Tabela:
Rysunek 2. 21 Na tej karcie określasz powiązane ze sobą obiekty analogowe, wartości minimum i maksimum, liczbę miejsc
dziesiętnych i jednostki pomiarowe.
Właściwość
Nazwa /
Wartość
Opis
W tym przykładzie monitorowana jest absorpcja tlenu w zbiorniku w
czterech różnych miejscach a wyniki pokazywane są w tabeli jako
wartości o1, o2, o3 i o4.
29
30
IGSS Zaczynamy
Format
wyświetlania
Wartości w tej tabeli przedstawiane są jako stałoprzecinkowe wartości z
określoną liczbą miejsc dziesiętnych (Standardowy).
Można zdecydować się na umieszczenie w tabeli w postaci liczb
zmiennoprzecinkowych (Rozszerzony) w takim przypadku wartości będą
przedstawione np. jako 7.00000e+000.
Kropka
dziesiętna
Wpisz do pola potrzebną liczbę miejsc dziesiętnych.
Wartość
Minimalna
Wprowadź wartość minimalną dla tego obiektu.
Wartość
Maksymalna
Wprowadź wartość maksymalną dla tego obiektu.
znajdujący się w
Karta Definicje
zarządzania
danymi
Na tej karcie określasz jak chcesz gromadzić i rejestrować dane. Ta karta jest identyczna jak karta dla
obiektów analogowych. W tym przykładzie wybrano skanowanie wskaźników, co 30 sekund (wskazania
absorpcji tlenu nie zmieniają się nagle) i zapisywanie wszystkich zeskanowanych wartości w systemowych
plikach .log. Statystyka – w postaci wartości średniej, jest wyliczana co 10 minut.
Więcej informacji na temat tej karty znajdziesz w części “ Typ obiektu Analogowy”.
Karta Wyświetlaj
Na tej karcie określasz, co chcesz pokazywać wraz z symbolem elementu procesu. Ta karta jest identyczna
jak karta dla obiektów analogowych.
Karta Edytuj
mapowanie
Na tej karcie określasz adres PLC obiektu Tabela. Zwróć uwagę, że pełny adres PLC składa się z numeru
węzła, grupy danych, przesunięcia słowa i przesunięcia bitowego.
Zwróć również uwagę, że trzeba wybrać typ danych zewnętrznych, aby system znał format wartości procesu,
pobieranej z PLC.
UWAGA:
Choć obiekt tabeli może obsłużyć do dziesięciu wartości procesu, podawany jest tylko jeden
adres. Dzieje się tak dlatego, że zakłada się że wartości mają kolejne adresy PLC .
Więcej informacji na temat tej karty patrz w części “ Typ obiektu Analogowy”.
Karta Definicja
symbolu
Na tej karcie wybierasz symbol, jaki chcesz, aby przedstawiał element procesu. Ta karta jest identyczna jak
karta dla obiektów analogowych, za wyjątkiem dostępnych symboli.
UWAGA: IGSS automatycznie wybiera odpowiedni symbol tabeli dla typu obiektu, który aktualnie
definiujesz., ale możesz w każdej chwili wybrać każdy inny symbol z tabel symboli.
Więcej informacji na temat znajdziesz w części “ Typ obiektu Analogowy”
Typ obiektu Licznik
Definicja
Obiekt licznika jest w rzeczywistości odmianą typowego obiektu analogowego. Tak samo jak przy typie
analogowym obiekt licznika może przyjmować dowolną wartość aż do podanej wartości maksymalnej. W
przeciwieństwie jednak do obiektu analogowego ma on tylko jedną granicę alarmową. Operator może wydać
obiektowi licznika cztery komendy: start, stop, reset i preset.
Zastosowanie
Obiekty typu licznik są zwykle używane do liczenia godzin pracy, na przykład silników, aby mieć pewność, że
o odpowiednim czasie przeprowadzona będzie konserwacja. To zastosowanie powoduje, że program PLC
powinien uruchomić licznik, kiedy silnik startuje i zatrzymać go, kiedy silnik zostanie wyłączony.
Definiowanie
obiektu licznika
Krok
1
Działanie
Wybierz Obiekty → Prostokątne pole. Pojawi się pole dialogu Przeglądarka
Obiektów
UWAGA: Obiekt licznika jest często tworzony jako obszar, reagujący na
klikanie, to znaczy obszar na ekranie, wyświetlający tylko nazwę i wartość.
Licznik godzin
98 godzin
Definiując pole prostokątne, otrzymasz prostokąt, który możesz łatwo umieszczać na pozycji i zmieniać jego wymiary.
Karta Licznik
2
W polu Widok drzewa otwórz obszar Globalny, wybierz Licznik, wpisz niepowtarzalną nazwę i opcjonalnie Opis, następnie kliknij polecenie Twórz.
Pojawi się pole dialogu Właściwości obiektu.
3
Wpisz wartość granicy alarmowej i wybierz zezwolenie na nadzór alarmowy
oraz wpisz predefiniowane wartości maksymalne (patrz “Karta Licznik”
poniżej).
4
Określ jak chcesz zbierać i rejestrować dane (patrz “karta Definicje
Zarządzania danymi” poniżej).
5
Określ, co chcesz wyświetlać wraz z symbolem obiektu licznika (patrz “Karta
Wyświetlaj” poniżej).
6
Podaj adres PLC obiektu licznika i dołącz teksty alarmów (patrz “Karta Edytuj
mapowanie” poniżej).
7
Wybierz symbol, jaki chcesz żeby przedstawiał ten obiekt licznika (patrz
“Karta Definicja symbolu” poniżej) i kliknij OK. Pojawi się symbol obiektu i opis.
8
Poniższy Rysunek przedstawia kartę Licznik:
Rysunek 2. 22
Na tej karcie określasz wartości predefiniowaną i maksymalną, oraz decydujesz, czy chcesz
włączyć nadzór alarmowy.
31
32
IGSS Zaczynamy
Właściwość
Opis
Granica
Zaznacz to pole, aby włączyć nadzór alarmowy, tak, żeby po
przekroczeniu wartości granicznej generowany był alarm.
Wartość
wstępnie
ustalona
Wpisz wartość, którą chcesz wprowadzić, kiedy operator wyda komendę
Wartość
maksymalna
Wpisz maksymalną wartość dla tego obiektu.
Preset
WSKAZÓWKA: Z punktu widzenia projektanta systemu, naciśnięcie którejkolwiek z czterech opcji
przycisków odpowiada wydaniu do PLC odpowiedniej specyficznej kombinacji bitów. Dla tych czterech
przycisków kombinacje bitów są następujące:
Start
Stop
Reset
Preset
Karta Definicje
zarządzania
danymi
1000
1001
1010
1011
Na tej karcie określasz, jak chcesz zbierać i rejestrować dane (patrz “karta Definicje zarządzania danymi”
poniżej). Ta karta jest identyczna jak karta dla obiektów analogowych. W tym przykładzie wybrano
skanowanie co 30 sekund i nie rejestrowanie (Żaden) bo nie musimy oglądać historii licznika. Chcemy jednak
w raportach operacyjnych systemu widzieć wartości obiektu, dlatego zleciliśmy systemowi zachowywanie
wartości procesu, co pół godziny (Interwał podstawowy = 30 i Redukcja danych = Bieżące).
Więcej informacji na temat tej karty patrz część „Typ obiektu Analogowy”
Karta Wyświetl
Na tej karcie określasz, co chcesz pokazywać wraz z symbolem elementu licznika. Ta karta jest identyczna
jak karta dla obiektów analogowych.
. Więcej informacji na temat tej karty znajdziesz w części “ Typ obiektu Analogowy”.
Karta Edytuj
mapowanie
Na tej karcie określasz adresy PLC obiektu licznika i dołączasz tekst alarmu dla limitu alarmowego. Zauważ,
że pełny adres PLC składa się z numeru węzła, grupy danych, offsetu słowa i offsetu bitowego. Poniższy
rysunek przedstawia kartę Edytuj mapowanie:
Rysunek 2. 23 Na tej karcie określasz adresy PLC obiektu licznika.
33
Obiekt licznika zawiera następujące atomy:
Wybierz
atom …
i wpisz co następuje:
Komenda
Adres komendy start/stop, którą może wydać operator.
Licznik
Adres, pod którym system IGSS może odczytać bieżącą wartość licznika.
Granica
W tym przykładzie wybraliśmy używanie lokalnej granicy alarmowej, to
znaczy granicy alarmowej, która istnieje tylko w systemie IGSS i nie ma
połączenia z PLC.
Do granicy alarmowej komputera trzeba też dołączyć tekst alarmu.
Wstępnie
ustawione
Adres, pod którym znajduje się wstępnie zdefiniowana wartość, którą
trzeba wysłać, kiedy została zmieniona przez operatora.
Zwróć również uwagę, że trzeba wybrać typ danych zewnętrznych, aby system rozumiał format PLC
wartości procesu. W tym przykładzie wybierz wartość Licznik
UWAGA:
Dla każdego indywidualnego atomu (Komenda, Licznik, Granica i Wstępnie ustawione), możesz
ustawić tryb I/O, to znaczy, określić, czy system ma czytać z i / lub zapisywać pod adres w PLC (I/O, we, wy)
albo czy wartości mają być lokalne w systemie (lokalne).
Karta Definicja
symbolu
Na tej karcie wybierasz symbol, jaki chcesz, aby przedstawiał obiekt licznika. Ta karta jest identyczna jak dla
obiektów analogowych, za wyjątkiem dostępnych symboli.
IGSS automatycznie wybiera odpowiednią tabelę symboli dla typu obiektu, który aktualnie definiujesz, ale
możesz w każdej chwili wybrać każdą inną tabelę symboli.
Więcej informacji na temat znajdziesz w części “ Typ obiektu Analogowy.”
Typ obiektu Cyfrowy
Definicja
Typ obiekt Cyfrowy służy do przedstawiania elementów procesu, które mogą przyjmować skończoną ilość
stanów i komend. Operator może wydawać komendy, aby zmieniać stan składnika procesu. Obiekty cyfrowe
opierają się zwykle na szablonach cyfrowych, mających wiele zalet w porównaniu z typowymi obiektami
cyfrowymi.
Zastosowanie
Typowe zastosowania obiektów cyfrowych są następujące:
• Zawór, który może być otwarty albo zamknięty
• Silnik, który może być wyłączony, uruchomiony i pracować z różnymi szybkościami
Standardowy typ
cyfrowy
Typ cyfrowy IGSS w swej najprostszej postaci ma dwa stany: 0 i 1 i dwie komendy, nazywane również 0 i 1.
Poniższy Rysunek przedstawia kartę Zmień stan, pola dialogu Właściwości obiektu, standardowego obiektu
cyfrowego.
34
IGSS Zaczynamy
Rysunek 2. 24 Karta Zmień Stan standardowego obiektu cyfrowego.
Jak widać, w tym polu dialogu nie masz możliwości zmiany nazw stanów i komend, ani ilości stanów i
komend.
Inne karty
Pozostałe karty tego pola dialogu są identyczne jak dla obiektów analogowych.
Więcej informacji na temat znajdziesz w części “ Typ obiektu Analogowy” w tej części rozdziału.
Definiuj szablony
cyfrowe
Używając powyższego typu trudno jest definiować obiekt, ale do definiowania obiektów cyfrowych
praktycznie zawsze można używać szablonu cyfrowego.
Szablon cyfrowy pozwala:
• Definiować dokładnie tyle stanów i komend ile potrzebujesz
• Nadawać komendom i stanom nazwy, jakie chcesz
• Określać prawidłowe komendy dla każdego stanu
• Definiować dowolną liczbę alarmów
• Uzyskać dogłębną kontrolę, aż do poszczególnych bitów
• Tak wymodelować szablon, żeby mógł być wielokrotnie używany
Opis definiowania szablonu znajduje się w punkcie “Definiowanie szablonu IGSS” w części B niniejszego
rozdziału.
Typ obiektu Tekstowy
Definicja
Obiekt typu Tekstowy jest polem tekstowym, wyświetlającym komunikat, związany z monitorowanym
procesem.
Zastosowanie
Obiekt Tekstowy zwykle pokazuje komunikat, kiedy wykonywana jest określona część programu PLC. W
następującym przykładzie, kiedy inicjowany jest proces czyszczenia, operator zobaczy na ekranie
komunikat.
Definiowanie
obiektu
tekstowego
Aby zdefiniować obiekt tekstowego, wykonaj, co następuje:
Poniższa procedura zakłada, że do wyświetlania obiektu używasz pola prostokątnego. Zamiast tego możesz
zechcieć pokazywać tekst w polu Edycja albo polu tekstowym. Dalsze informacje znajdziesz w pliku Help
(Pomoc) okna Definition Definiowanie), pod hasłem „standard descriptors” (standardowe deskryptory).
Krok
Działanie
1
Wybierz Obiekty → Prostokątne pole. Pojawi się pole dialogu Przeglądarka
Obiektów.
2
W polu Widok drzewa otwórz obszar Globalny, wybierz Tekst, Wpisz niepowtarzalną nazwę i opcjonalnie Opis, następnie kliknij Twórz. Pojawi się pole
dialogu właściwości obiektu.
3
Podaj tekst, który chcesz wyświetlać i jego długość maksymalną (patrz “Karta
Obiekt Tekstowy” poniżej.
4
Określ, w jaki sposób chcesz gromadzić i rejestrować dane (patrz “Karta
Definicje Zarządzania Danymi” poniżej).
5
Określ, co chcesz pokazywać wraz z tekstem elementu procesu (patrz “Karta
Wyświetlaj” poniżej).
6
Podaj adres PLC obiektu tekstowego (patrz “Karta Edytuj mapowanie”
poniżej) i kliknij OK. Pojawi się obiekt prostokątnego pola i opis.
7
Umieść na diagramie pole prostokąta, przedstawiające obiekt tekstowy i
określ jego wymiary.
UWAGA:
Jeżeli dwukrotnie klikniesz na tym polu, to pojawi się karta
Atrybuty Prostokąta, pozwalając precyzyjnie określić współrzędne, wraz z
szerokością i wysokością pola.
Karta Obiekt
Tekstowy
35
Poniższy Rysunek przedstawia kartę Obiekt Tekstowy:
Rysunek 2. 25
Na tej karcie określasz tekst, który ma być wyświetlany i jego maksymalną długość.
36
IGSS Zaczynamy
Właściwość
Maksymalna długość
Opis
Wpisz maksymalną ilość znaków, potrzebną dla tego tekstu.
UWAGA: Możesz używać do 70 znaków.
Tekst
Karta
Definicje
zarządzania
danymi
Wpisz tekst, który chcesz wyświetlać.
Na tej karcie określasz jak chcesz gromadzić i rejestrować dane. Ta karta jest identyczna jak karta dla
obiektów analogowych.
Możesz wybrać interwał skanowania i częstotliwość rejestrowania. Zwróć jednak uwagę, że ponieważ nie ma
sensu wykonywać obliczeń statystycznych na tekście, więc opcje, Redukcja danych i Interwał redukcji nie są
dostępne. Oczywiście zarejestrowane wartości nie mogą być pokazywane na wykresach, co zwykle jest
możliwe, natomiast można drukować i wyświetlać pliki .log.
Karta
Wyświetlaj
Na tej karcie określasz, co chcesz wyświetlać wraz z obiektem tekstowym. Ta karta jest identyczna jak karta
dla obiektów analogowych. Więcej informacji na temat tej karty znajdziesz w części “Typ obiektu
Analogowy”.
Karta Edytuj
mapowanie
Na tej karcie określasz adres PLC obiektu tekstowego. Zwróć uwagę, że pełny adres PLC składa się z
numeru węzła, grupy danych, offsetu słowa i offsetu bitowego. Poniższy rysunek przedstawia kartę Edytuj
mapowanie:
Rysunek 2. 26 Na tej karcie określasz adres PLC obiektu tekstowego
Adres PLC obiektu tekstowego określa początek tekstu. Zdefiniowana w polu Maksymalna długość na karcie
Obiekt Tekstowy liczba znaków zostaje automatycznie zachowana. Zwróć uwagę, że musisz wybrać również
typ danych zewnętrznych.
Więcej informacji na temat tej karty znajdziesz w części “Typ obiektu Analogowy”.
Więcej informacji na temat obiektów tekstowych znajdziesz w pliku Help (Pomoc) programu Definition
(Definiowanie), pod hasłem “string objects” (obiekty tekstowe).
Karta Atrybuty
Prostokąta
37
Na tej karcie możesz precyzyjnie określić współrzędne, szerokość i wysokość prostokątnego pola.
Typ obiektu Skalowanie
Definicja
Obiekt skalowanie odwzorowuje jeden zbiór wartości na inny zbiór wartości. Zwróć uwagę, że obiekt
skalowanie jest obiektem wewnętrznym i dlatego nie przedstawia składnika procesu fizycznego.
Zastosowanie
Obiektu skalowania używasz, zamiast programować driver PLC wtedy, kiedy musisz odwzorować jeden
zbiór wartości w inny. Obiektu skalowania możesz używać, aby przetworzyć wartości z jednej jednostki
pomiarowej na inną, np. ze stopni Celsjusza - °C na stopnie Farenheita - °F.
UWAGA: Przekształcanie jednostek możesz również definiować nie używając obiektu skalowania. Patrz
"Unit Conversion dialogue" ( pole dialogu Konwersja Jednostek") w pliku Help ( Pomoc) programu Definition
Definiowanie)
Aby zdefiniować taki obiekt skalowania, przejdź do części “Zdefiniuj obiekty skalowania” w Rozdziale 3.
Definiowanie
obiektu
skalowania
Aby zdefiniować obiekt skalowania:
UWAGA: Zaleca się definiowanie obiektów skalowania w obszarze Globalnym, aby były one dostępne
globalnie, w całej konfiguracji.
Krok
Karta
Specyfikacja
skalowania
Działanie
1
Wybierz Obiekty → Nowy bez reprezentacji graficznej. Pojawi się pole
dialogu Przeglądarka Obiektów.
2
W polu Widok drzewa otwórz obszar Globalny, wybierz Skalowanie wpisz
niepowtarzalną nazwę i opcjonalnie Opis, następnie kliknij Twórz. Pojawi się
pole dialogu właściwości obiektu skalowania.
3
Określ wartości wejście/wyjście (wartość I/O) i odpowiednie wartości (wartość),
na które chcesz odwzorować wartości oryginalne (patrz “Karta Specyfikacja
skalowania” poniżej).
Poniższy rysunek przedstawia kartę Specyfikacja skalowania:
Rysunek 2. 27
Na tej karcie określasz wartości wejścia/wyjścia (wartość I/O) i nową wartość (Wartość,) na które chcesz je
odwzorować.
38
IGSS Zaczynamy
Właściwoś
ć
Opis
Wartość I/O
Wpisz wartości wejścia/wyjścia, które chcesz odwzorować na inny zbiór
wartości.
Wartość
Wpisz wartości, których chcesz używać zamiast wartości wejścia/wyjścia
W tym przykładzie obiekt skalowanie odwzorowuje wartości z zakresu 4 do 20 na wartości z zakresu 0 do
100. To znaczy, że kiedy do IGSS wysyłana jest wartość powiedzmy 12, obiekt skalowania odwzorowuje tę
wartość na 50.
Dołączanie
obiektu
skalowania do
obiektu
analogowego
Obiekt skalowania można używać dowolną ilość razy, aby skalować wartości analogowe. Aby dołączyć
obiekt skalowania do obiektu analogowego:
Krok
Działanie
1.
Otwórz diagram, zawierający obiekt analogowy, do którego chcesz dołączyć
obiekt skalowania.
2.
Dwukrotnie kliknij na symbolu, przedstawiającym obiekt analogowy.
3.
Kliknij na karcie Definicje zarządzania danymi.
4.
W polu Skaluj jako wybierz odpowiedni obiekt skalowania z rozwijanej listy,
pokazującej wszystkie obiekty skalowania, dostępne w aktywnej konfiguracji,.
Typ obiektu Grupa
Definicja
Grupa jest zbiorem dowolnej liczby związanych ze sobą obiektów i deskryptorów, które chcesz traktować
jako całość. Składniki Grupy będą zwykle miały w konfiguracji źródłowej wiele elementów zależnych. Tymi
elementami zależnymi mogą być szablony, numery alarmów, formaty raportów, kod VBA itd. i staną się one
automatycznie częścią składową Grupy. To powoduje, że Grupa jest samowystarczalna, co pozwala
kopiować lub wklejać Grupę w ramach aktualnej konfiguracji, albo w przyszłości eksportować ją do lub
importować z innej konfiguracji.
Obiekt Grupa zawiera następujące cechy:
• Kopiowanie / wklejanie elementów Grupy do bieżącej konfiguracji
• Eksportowanie / importowanie elementów Grupy do innej konfiguracji
• Definiowane przez użytkowników reguły zastępowania nazw, pozwalające szybko replikować analogiczne
diagramy
• Definiowane przez użytkowników reguły zastępowania adresów, pozwalające szybko zamieniać adresy
PLC
• Grupy mogą być składnikami innych Grup, co pozwala budować hierarchię Grup
• Powiązane grupy
Powiązane grupy pozwalają projektantom zmieniać grupę “macierzystą” i powodować, że zmiany będą
skuteczne również w grupach “potomnych”.
Zastosowanie
Poniższy przykład pokazuje, do czego można używać obiektu grupy:
• Produkcja, zawierająca dwie lub więcej linii produkcyjnych.
• Statek, zawierający kilka silników, posiadających takie same parametry.
Obiekty Grupa są często używane wraz z właściwością diagram wielokrotnego użytku.
Definiowanie
obiektu grupy
39
Aby zdefiniować obiekt grupy:
Krok
Działanie
1
Wybierz Edycja → Menedżer Grupy …. Pojawi się pole dialogu Menedżer Grupy.
2
Kliknij przycisk Nowa Grupa…, aby utworzyć nową grupę. Pojawi się pole
dialogu Wpisz nazwę Grupy.
3
Wpisz nazwę grupy i kliknij OK.
4
Wybierz obiekty, które mają być zawarte w tej grupie. Można to zrobić jedną z
trzech metod:
Kliknij przycisk Przeglądaj i w przeglądarce obiektów przeciągaj obiekty do
menedżera grupy i tam je upuszczaj.
• Tworząc grupę w istniejącym diagramie, kliknij Dodaj Wybrane Obiekty.
• Tworząc nowy diagram, kliknij Dodaj wybrane odnośniki.
5
Na karcie Wklej Opcje określ ustawienia, obowiązujące, kiedy wklejasz nowe
obiekty.
6
Jeśli grupa powinna być dostępna w innych konfiguracjach, to eksportuj ją,
klikając polecenie Eksportuj…, nadaj grupie opisową nazwę, domyślną nazwą
pliku eksportowanego jest nazwa grupy, i kliknij Ok.
Grupa została wyeksportowana.
7
Kliknij Zamknij, aby wyjść z pola dialogu Menedżer Grupy.
Przewodnik wizualny po Właściwościach specyficznych dla Typu
Wprowadzenie
Ta część stanowi graficzną ilustrację pól i przycisków na kartach, zawierających właściwości specyficzne dla
typów.
Zalecamy usilnie używanie, podczas pracy z systemem IGSS, pomocy typu „Co to jest?”, aby uzyskiwać
konkretne informacje dotyczące poszczególnych elementów w polach dialogu. Informacje, na temat sposobu
używania tej funkcji patrz część “ Dokumentacja użytkownika IGSS ” na początku tego podręcznika.
Obszar
Wpisz unikalną nazwę do
30 znaków. Nie używaj w
nazwie spacji
Wpisz domyślny numer węzła
określający odpowiedni PLC w sieci.
Ten numer węzła będzie
automatycznie sugerowany dla nowych
obiektów tworzonych w tym obszarze.
Opcjonalnie zabezpiecz obiekt,
dołączając obiekt Chroń. Jeśli
aktualny użytkownik ma prawo
używania obiektu Chroń, to uzyska
dostęp do tego obszaru
Wpisz opcjonalny opis, do 254
znaków maks.
Formatted: Font: 6,5 pt, Polish
Zaznacz to pole, aby
pokazywać nazwę obszaru
w menu Obszar.
Wybierz domyślny driver z rozwijanej
listy. Ten driver jest automatycznie
sugerowany dla nowych obiektów,
tworzonych w tym obszarze.
40
IGSS Zaczynamy
Diagram
Wpisz niepowtarzalną nazwę
maks. do 30 znaków. Nie używaj
w nazwie spacji.
Wpisz opcjonalny opis, do
254 znaków maks.
Zaznacz elementy okna, które
chcesz pokazywać, np. pasek
stanu
Zaznacz to pole zanim przypiszesz
klawisz funkcyjny, na karcie
Przypisywanie Klawiszy
Funkcyjnych.
Wybierz Nazwę lub Opis do pokazywania
na pasku tytułu diagramu.
Wyświetla podgląd
wybranego koloru lub obrazu
Zaznacz to pole, żeby
pokazywać nazwę diagramu
w menu Diagram.
Wybierz obrazek albo kolor
jako tło swojego diagramu.
Opcjonalnie zabezpiecz obiekt,
dołączając obiekt Chroń. Jeśli
aktualny użytkownik ma prawo
używania obiektu Chroń, to uzyska
dostęp do tego obszaru.
Wykres
Wpisz unikalną nazwę do 30
znaków. Nie używaj w nazwie
spacji
Wpisz opcjonalny Opis maks.
do 254 znaków.
Zaznacz elementy okna, które
chcesz pokazywać, np. pasek
stanu.
Wybierz Nazwę lub Opis,
aby pokazywać którąś z
nich na pasku tytułu
Wykresu
Zaznacz to pole, aby
pokazywać nazwę w menu
Wykres
Zaznacz to pole, aby za
Wykresem wyświetlać
41
Analogowy
znaków. Nie używaj w
nazwie spacji.
Wpisz liczbę miejsc dziesiętnych.
Wpisz potrzebne jednostki.
254 znaków maks.
Wpisz maks. wartość obiektu
analogowego.
Wpisz wartość min. Obiektu
analogowego.
Przemieszczaj linie poziome, aby zmieniać wartości
granic alarmów, wartości zadanej, etc. Zastosuj kod
kolorowy, żeby widzieć, którą linię przesuwać.
Kiedy przemieszczasz linię, odpowiadająca jej
wartość się zmienia.
Tabela
nazwie spacji.
254 znaków maks.
Wpisz nazwy poszczególnych
obiektów analogowych
(maks. 10).
Wpisz początkowe wartości
poszczególnych pozycji.
//
Zaznacz to pole, aby generować
alarm, kiedy aktualna wartość
przekroczy granicę
Wpisz dwie górne granice.
Podczas nadzorowania pokazuje
wartość procesu.
Wpisz potrzebną wartość
procesu.
Wpisz dwie dolne granice
alarmów.
.Zaznacz to pole, aby
generować alarm, kiedy
aktualna wartość spadnie
poniżej granicy
Wybierz typ tabeli, jaki
chcesz.
Wpisz potrzebną liczbę
miejsc dziesiętnych.
Wpisz odpowiednie jednostki
miary.
Wpisz wartość minimalną
obiektu.
Wpisz wartość maksymalną
obiektu..
42
IGSS Zaczynamy
Licznik
nazwie spacji
254 znaków maks.
Wpisz potrzebne jednostki
pomiarowe.
Pokazuje cztery komendy
dostępne dla operatora
podczas nadzoru.
Zaznacz to pole, żeby
generować alarm po
przekroczeniu granic.
Wpisz maks. wartość, jaką
chcesz wstawić, kiedy operator wybierze Preset
Pokazuje aktualną wartość
obiektu licznika.
Wpisz maks. wartość obiektu.
Cyfrowy
kliknij kartę Stany i komendy,
aby określić nazwy stanów i
komend.
Pokazuje opcjonalny Opis.
Pokazuje nazwę szablonu
cyfrowego.
Zdefiniuj wykorzystanie
poszczególnych bitów w
bajcie, wysyłanym od PLC do
PC.
Zaznacz odpowiednie pola, decydując
czy 32 bity są interpretowane
indywidualnie, czy łącznie.
Zdefiniuj wykorzystanie
poszczególnych bitów w bajcie
wysyłanych od PC do PLC.
Przedstawia objaśnienie
znaków użytych do
definiowania jak wykorzystany
jest każdy bit
Tekst
nazwie spacji
254 znaków maks.
Wpisz tekst, który chcesz
pokazywać.
Wpisz maksymalną
długość tekstu
Skalowanie
43
nazwie spacji
Wpisz opcjonalny opis, do 254
znaków maks.
Wpisz zakres wchodzących
wartości, np. od 4 do 10.
Można podać Maks. 10
wartości.
Wpisz zakres wartości
rzeczywistych, np. od 0 do
100,na które chcesz
skalować wartości. Można
podać Maks. 10 wartości.
44
IGSS Zaczynamy
O tej części
Ta część zawiera następujące informacje:
• Opis, czym jest szablon i do czego służy
• Przykład, gdzie definiować szablon cyfrowy
Spis treści
Ten rozdział zawiera następujące tematy.
Co to jest Szablon IGSS? ....................................................................................................44
Definiowanie szablonu IGSS................................................................................................45
Co to jest Szablon IGSS?
Definicja
Szablon IGSS jest zagospodarowanym przez klienta szablonem, opartym na jednym z typów obiektów
IGSS, tworzonym przez użytkownika, kiedy wiele składników procesu jest bardzo podobnych i mają wiele
wspólnych właściwości. Następnie rzeczywiste elementy procesu definiowane są za pomocą tego
szablonu, co eliminuje konieczność powtarzania czynności wprowadzania tych samych informacji dla
każdego elementu. W rzeczywistości użytkownik musi wpisać tylko niepowtarzalną nazwę i określony
adres PLC, aby na bazie szablonu utworzyć nowy element.
Po co używać
szablonów?
Jest wiele powodów jak najszerszego używania szablonów:
• Zapewniają one spójność w konfiguracji składników procesu na bazie wspólnych szablonów.
• Oszczędzają znacznie czas projektowani, eliminując konieczność wprowadzania tych samych informacji
dla wielu bardzo podobnych składników procesu.
• Ograniczają zadanie tworzenia nowego składnika procesu do wpisania jego niepowtarzalnej nazwy i
adresu PLC.
• Ułatwiają wprowadzanie zmian w wielu obiektach jednocześnie, poprzez wprowadzanie zmian
właściwości w jednym wspólnym szablonie.
Cztery typy
szablonów
Szablony można definiować dla czterech następujących typów obiektów:
• Analogowy
• Tabela
• Licznik
• Cyfrowy
Najczęściej używane są szablony cyfrowe. Główną różnicą między szablonem cyfrowym a innymi typami
szablonów jest to, że daje on dogłębną kontrolę, aż do poszczególnych bitów, wysyłanych do i
odbieranych przez system IGSS. Przykład jak definiować szablon cyfrowy, patrz “Definiowanie szablonu
IGSS” dalej w tej części rozdziału.
Szablony
wbudowane
Dla wygody istnieje kilka wbudowanych szablonów, na przykład szablon ZABEZPIECZ, który definiuje poziomy
zabezpieczeń, jakie mają być używane w połączeniu z programem Administracja Użytkownikami. Jeśli
trzeba, możesz definiować nowe obiekty Zabezpiecz na bazie szablonu ZABEZPIECZ.
Przykład: Szablon W swojej fabryce masz 16 różnych wskaźników temperatury, które:
analogowy
• Mierzą temperaturę w zakresie -5 do 35 ºC
• Mają wspólne granice alarmowe
• Mają takie same teksty alarmów
• Aktualna wartość w procesie jest skanowana dla wszystkich, co 10 sekund
• Muszą być wykazywane w raportach operatorskich
45
To oznacza, że najsensowniej jest utworzyć szablon, zawierający wszystkie powyższe właściwości, a
następnie użyć go do zdefiniowania każdego ze wskaźników temperatury, od T1 do T16. Tych 16
elementów będzie różniło się jedynie dwoma właściwościami, nazwą i określonymi adresami PLC.
Definiowanie szablonu IGSS
Przykład
W następującym przykładzie zdefiniujemy szablon pompy, POMPA_3. Ten szablon pompy będzie miał
następujące stany i komendy:
Ta komenda..
STOP
Zalety używania
szablonu
cyfrowego
Powoduje taki stan..
WYŁĄCZONA
SLOW
WOLNO
MEDIUM
ŚREDNIO
FAST
SZYBKO
Definiując szablon cyfrowy, możesz:
• Zdefiniować dokładnie tyle komend i stanów, ile potrzebujesz.
• Nadać stanom i komendom nazwy, jakie chcesz.
• Zdefiniować dowolną liczbę alarmów.
• Uzyskać dogłębną kontrolę, aż do poziomu indywidualnego bitu.
• Dopasować szablon tak, żeby był stale używany.
Zwykle będziesz definiował jeden szablon dla każdego typu zaworu, silnika, pompy itd. Jeśli dla dwóch
różnych typów pomp potrzebujesz dwóch szablonów, to skopiuj pierwszy szablon (wybierz Szablon → Twórz
Szablon) i zastosuj funkcję Kopiuj z, następnie wykonaj niezbędne zmiany, nadaj niepowtarzalną nazwę, np.
POMPA_2.
Definiowanie
szablonu
cyfrowego
Krok
1.
Działanie
Wybierz Szablon → Twórz Szablon. Otworzy się pole dialogu Twórz Szablon.
W grupie Typ wybierz Cyfrowy, wpisz niepowtarzalna nazwę szablonu (w tym przypadku,
POMPA_3) i kliknij OK. Pojawi się pole dialogu Właściwości szablonu cyfrowego.
UWAGA:
Aby ułatwić rozróżnianie nazw szablonów od nazw składników procesu,
zalecamy stosować nazwy szablonów pisane wszystkimi dużymi literami, a nazwy
składników procesu, wszystkimi małymi.
3.
Zdefiniuj bity, używane na stany i komendy (patrz “Karta Mapa Bitowa Wejścia/ Wyjścia”
poniżej).
4.
Zdefiniuj bity, służące do wskazywania alarmów i komunikatów alarmowych (patrz “Karta
Bit Alarmu/potw” poniżej).
5.
Nadaj nazwy poszczególnym stanom i komendom (patrz “Karta Stany i komendy” poniżej).
6.
Zdefiniuj komendę domyślną i prawidłowe komendy dla każdego stanu (patrz “Karta Stany i
komendy” poniżej).
7.
Określ, jak chcesz gromadzić i rejestrować dane (patrz “Karta Definicje zarządzania
danymi” poniżej).
8.
Określ części adresu PLC wspólne dla wszystkich składników procesu, które chcesz
opierać na tym szablonie (patrz “Karta Edytuj mapowanie” poniżej).
9.
Wybierz kolor i symbol każdego stanu (patrz “Karta Definicja Symbolu” poniżej).
10.
Kliknij OK aby zachować szablon.
WYNIK: Teraz szablon jest gotowy do użytku. Przykład, w którym używamy szablonu do
definiowania składnika procesu, patrz “Zdefiniuj Szablony Cyfrowe” w Rozdziale 3.
46
IGSS Zaczynamy
Karta Mapa
bitowa We/Wy
Poniższy rysunek przedstawia kartę Mapa bitowa we/wy:
Rysunek 2. 28 Na tej karcie określasz, jak chcesz używać poszczególnych bitów wysyłanych do i z IGSS.
Właściwoś
ć
Stan do PC
Opis
Zdefiniuj, jak chcesz wykorzystywać poszczególne bity komunikacji z PLC
do IGSS. Na wskaźniki stanu i komendy masz do dyspozycji 32 bity.
W tym przykładzie, bity 0 i 1 służą jako bity stanu. Symbole są opisane w
LEGENDZIE.
Komenda z
PC
Zdefiniuj, jak chcesz używać bitów komend, wysyłanych od IGSS do PLC.
Tu używane są dwa bity komend analogicznie do dwóch bitów, używanych
dla stanów , dwa bity pozwalają nazwać cztery komendy. Te cztery
komendy przedstawiają cztery kombinacje bitów: 00. 01, 10, 11.
Aby uzyskać wyjaśnienia dotyczące pozostałych elementów pola, kliknij
symbol znajdujący się w
Karta Bit
Alarmu/pot
w
Poniższy rysunek przedstawia kartę Bit Alarmu/ potw:
Właściwoś
ć
Alarm do PC
Opis
Definiuje bity wskaźnika alarmów lub potwierdzenia przyjęcia alarmu,
komunikowane przez PLC systemowi IGSS.
W przykładzie bit 0 służy jako wskaźnik alarmu bit (+) a 1 jako wskaźnik
potwierdzenia przyjęcia alarmu bit (*).
Potwierdzeni
e z PC
Definiuje bit potwierdzenia przyjęcia alarmu, przesyłany od systemu IGSS
do PLC.
W przykładzie, bit 0 służy jako bit powiadamiania przyjęcia alarmu, bit (*).
47
Rysunek 2. 29 Na tej karcie określasz bity wskaźnika alarmu i potwierdzenia przyjęcia alarmuo, wysyłane do i od IGSS.
WSKAZÓWKA: Zaleca się ustawianie bitu potwierdzenia przyjęcia alarmu zarówno do PC jak i z PC. To
daje pewność, że do PLC wysłane zostanie potwierdzenie od operatora i że system IGSS otrzyma
zwrócone potwierdzenie od PLC. Jeśli ustawisz tylko bit z PC, to nie masz pewności, że PLC otrzymał ten
bit.
Szczegóły na temat bitów wskaźników alarmów i potwierdzeń odbioru alarmów znajdziesz w pliku Help
(Pomoc) programu Definition (Definiowanie), pod hasłem “alarms” (alarmy).
Karta
Stany i
komendy
Poniższy rysunek przedstawia kartę Stany i komendy:
48
IGSS Zaczynamy
Rysunek 2. 30 0 Na tej karcie określasz nazwy stanów i komend szablonu cyfrowego.
UWAGA: Liczba komend i stanów zależy od liczby stanów i komend zdefiniowanych na karcie Mapa bitowa
we/wy.
Właściwość
Karta Definicje
zarządzania
danymi
Opis
Dodaj Stan
Zmienia nazwy wybranego stanu na liście przez nazwę stanu, którą
wpisujesz lub wybierasz. Możesz albo wpisać nową nazwę stanu,
albo wybrać istniejącą nazwę, otwierając rozwijaną listę.
Dodaj Komendę
Zmienia nazwy wybranej komendy na nazwę komendy, którą
wpisujesz, albo wybierasz Możesz albo wpisać nową nazwę
komendy, albo wybrać istniejącą nazwę, otwierając rozwijaną listę.
Na tej karcie określasz, jak chcesz gromadzić i rejestrować dane. Ta karta jest identyczna, jak karta dla
obiektów analogowych. W tym przykładzie wybierzemy Rejestruj, bo chcemy, żeby w plikach .log systemu
rejestrowane były wszystkie komendy, wydawane przez operatora. Wybierzemy > 0 % bo chcemy
rejestrować wszystkie zmiany stanu. Co pięć minut system zachowuje liczbę zmian stanów w plikach .bcl
(wybrana jest metoda redukcji danych Zmiana). Te wartości są później używane do obliczeń wartości do
sprawozdań operacyjnych.
Karta Edytuj
mapowanie
Na tej karcie określasz adres PLC składnika procesu. Zauważ, że pełny adres PLC składa się z numeru
węzła, grupy danych, offsetu słowa i offsetu bitowego.
UWAGA: Pamiętaj, że definiujemy szablon i dlatego nie określamy konkretnego adresu PLC. Możemy
natomiast określić numer węzła i grupę danych, ale pozostawić konkretne słowo i przesunięcie bitowe
otwarte, do zdefiniowania już dla konkretnych obiektów, które będą kolejno definiowane na bazie tego
szablonu.
Określenie tekstów alarmowych nie stanowi problemu – wszystkie składniki procesu, dziedziczące ten
szablon, będą miały takie same teksty alarmów.
Karta
Definicja
Symbolu
Na tej karcie wybierasz kolor i symbol dla każdego stanu obiektu cyfrowego. Ta karta jest identyczna jak
karta dla obiektu analogowego, za wyjątkiem dostępnych symboli.
Zaznaczając pole Kopiuj symbole do szablonu zachowujesz wszystkie wybrane kolory i symbole w szablonie,
jako jego część. Kiedy w przyszłości będziesz definiował nowe obiekty w oparciu o ten szablon, to możesz
importować te wybrane cechy, klikając przycisk Kopiuj Symbole z Szablonu.
Opcje
zaawansowane
W tym polu dialogu istnieje wiele innych możliwości, których nie będziemy tu omawiać:
• Możesz wybrać oglądanie bitu, używanego na przykład dla stanów, jako pojedynczy poszczególny bit,
albo “niekodowany” jak ktoś może chcieć, zamiast stosować kombinację bitów. Traktowanie
indywidualnie dwóch bitów stanu daje możliwość ustawienia trzech stanów zamiast czterech, to znaczy
stan jeden dla każdego bitu i ogólne zero, kiedy oba bity są ustawione na 0.
• Można wybrać, że system automatycznie będzie nadawał kolejne numery alarmów, zamiast osobiście
wybierać numery.
• Można stosować odwrotną logikę, tak, że stan wysoki oznacza się wartością 0 a nie 1.
Więcej szczegółów dotyczących zaawansowanych opcji szablonów znajdziesz w pliku Help (Pomoc)
programu Definition (Definiowanie) pod hasłem “digital templates” (szablony cyfrowe).
Część A: Przykładowa konfiguracja
49
Rozdzial 3 : Jak Tworzyć Konfigurację
Przegląd
O tym rozdziale
Ten rozdział zawiera następujące informacje:
• Przedstawienie przykładowej konfiguracji, którą zamierzamy zbudować.
• Procedury tworzenia i wstępnego ustawiania konfiguracji krok po kroku.
• Procedury budowania konfiguracji i jej instalowania krok po kroku.
• Procedury dostrajania konfiguracji krok po kroku, za pomocą kilku bardziej zaawansowanych
cech systemu.
Omówienie
konfiguracji
Przykładowa konfiguracja pokazuje, jak należy tworzyć obiekty różnego typu. Procedury opisują
najbardziej podstawowe i typowe sposoby definiowania tych obiektów.
Jeśli interesują Cię bardziej zaawansowane sposoby tworzenia obiektów, to zapoznaj się z “
Częścią D: Ulepszanie Konfiguracji” w tym rozdziale.
Spis treści
Rozdział zawiera następujące części.
Część A: Przykładowa Konfiguracja............................................................................................................49
Część B: Ustawianie i wstępne konfigurowanie aplikacji.............................................................................52
Część C: Budowanie Konfiguracji ...............................................................................................................65
Część D: Ulepszanie Konfiguracji .............................................................................................................121
Część A: Przykładowa Konfiguracja
Przegląd
O tej części
Ta część zawiera następujące informacje:
• Szczegółową prezentację konfiguracji, którą zamierzamy zbudować.
• Listę czynności konfiguracji, która pozwoli mieć pewność, że wykonane zostały wszystkie
niezbędne czynności
Spis treści
Część A zawiera następujące tematy.
Konfiguracja, którą będziemy budować.......................................................................................................49
Wykaz czynności konfiguracji......................................................................................................................50
Konfiguracja, którą będziemy budować
Wprowadzenie
W tym rozdziale będziemy krok po kroku budować małą konfigurację systemu IGSS. Konfiguracja
składa się ze zbiornika napełnianego wodą, która może z niego wypływać. Ta konfiguracja
wygląda następująco:
50 IGSS Zaczynamy
Rysunek 3. 1 Przykładowa konfiguracja, którą będziemy budować.
System jednego
użytkownika
Dla prostoty, ta przykładowa konfiguracja pracuje w systemie jednego użytkownika. Po
zapoznaniu się z podstawowymi technikami konfiguracji możesz przeczytać więcej na temat
konfigurowania systemów z wieloma stacjami operatorskimi, w pliku Help (Pomoc) okna
programu "Multi-User Systems" (“Systemy wielu użytkowników”) w grupie programu “IGSS 6.0”.
Składniki
konfiguracji
Tworzona konfiguracja składa się z następujących elementów (lub w terminologii IGSS obiektów):
Nazwa
obiektu
Typ IGSS
Opis
Zarys
Diagram
Diagram pokazujący konfigurację. Będziemy używać
wbudowanego obszaru zwanego Globalny.
F0147
Analogow
y
Mierzy godzinny przepływ wpływającej wody.
L0147
Analogow
y
Wyświetla poziom wody w zbiorniku.
C0147
Licznik
Liczy ilość litrów wody, wlewanych do zbiornika na
godzinę.
T0147
Tabela
Monitoruje temperatury na różnych poziomach w zbiorniku.
V1
Cyfrowy
Steruje dopływem wody.
V2
Cyfrowy
Steruje wypływem wody.
Fahren.naCel
Skalowani
e
Przetwarza wartości wskazań temperatury ze stopni
Celsjusza (°C) na Fahrenheita (°F).
Komunikat
Tekstowy
Opisuje aktualny stan procesu. W tym przykładzie
pokazywany jest tekst “Teraz napełnia się woda do basenu
…”.
Wykaz czynności konfiguracji
Wprowadzenie
Zanim zaczniemy zestawiać i budować konfigurację, przyjrzyjmy się wykazowi czynności, który
podzielony jest na dwie fazy: “Ustawianie i wstępne konfigurowanie” i “Budowanie konfiguracji”.
Część A: Przykładowa konfiguracja
Ustawianie i
wstępne
konfigurowanie
51
Wykonamy następujące procedury:
Procedura
Zaznacz po zakończeniu
Tworzenie nowej konfiguracji
Ustawianie parametrów stacji
Ustawianie parametrów drivera
Wykonanie rysunków tła
Planowanie tekstów alarmów
Rysowanie symboli
Budowanie
konfiguracji
Wykonamy następujące procedury:
Procedura
Definiowanie obszaru i diagramu (Zarys)
Definiowanie obiektów Skalowanie
(Fahren.naCel) i szablonu (Zawór)
Definiowanie obiektów cyfrowych (V1 i V2)
Definiowanie obiektów analogowych (F0147 i
L0147)
Definiowanie obiektów tabeli (T0147)
Definiowanie obiektów liczników (C0147)
Definiowanie obiektów tekstowych
(Komunikat)
Definiowanie tekstów alarmów
Definiowanie okna wykresów (G0147)
Symulowanie wartości procesu
Instalowanie konfiguracji i diagnozowanie
Definiowanie raportów operatora
Zalecany
porządek
Zwróć uwagę, że zalecana kolejność konfiguracji jest tylko propozycją, nie jest ona w żaden
sposób obowiązkowa. Zawsze można wrócić do poprzedniej procedury i wykonać wszelkie
zmiany. Również te same procedury można, lub trzeba powtarzać kilkakrotnie – dotyczy to
szczególnie punktu “Instalowanie konfiguracji i diagnozowanie”, procedury, którą będziesz zwykle
powtarzać po każdym kroku w fazie “Budowanie konfiguracji”.
52
IGSS Zaczynamy
Część B: Ustawianie i wstępne konfigurowanie aplikacji
Przegląd
O tej części
Część B stanowi omówienie kluczowych właściwości programu System Configuration. Informacje
na temat pozostałych funkcji i właściwości znajdują się w pliku Help (Pomoc) okna programu
System Configuration.
O programie
System
Configuration
Program System Configuration jest programem, w którym definiuj się globalne ustawienia
systemu IGSS.
Spis treści
Stwórz Nową Konfigurację i ustaw ją jako aktywną .................................................................................... 52
Ustaw Parametry Stacji .............................................................................................................................. 53
Ustaw Parametry Globalne......................................................................................................................... 54
Ustaw Parametry Zbierania Danych ........................................................................................................... 55
Ustaw Alarmy
.......................................................................................................................................... 56
Ustawianie Parametrów Drivera ................................................................................................................. 59
Wykonaj Rysunki Tła .................................................................................................................................. 60
Zaplanuj Teksty Alarmów ........................................................................................................................... 61
Rysowanie nowego symbolu ...................................................................................................................... 63
Przegląd wykazu czynności - ustawianie i wstępne konfigurowanie........................................................... 64
Stwórz Nową Konfigurację i ustaw ją jako aktywną
Cel
Aby utworzyć
nową konfigurację
Pierwszą rzeczą, jaką trzeba zrobić, jest utworzenie nowej konfiguracji i nadanie jej opisowej
nazwy. Nasza przykładowa konfiguracja będzie miała nazwę Zaczynamy.
Krok
1.
Czynność
Uruchom program System Configuration.
Wybierz Start → Programs → IGSS 6.0 → System Configuration. Pojawi się
program System Configuration.
Część B: Zestawianie i wstępne konfigurowanie
2.
Wybierz File → New Configuration Wizard …, albo kliknij piktogram
Pojawi się pole dialogu New Configuration Wizard (Kreator Nowej
Konfiguracji).
53
.
Rysunek 3. 2
3.
Postępuj zgodnie z instrukcjami, wyświetlanymi na ekranie i
wprowadź następujące informacje:
Station type (Typ stacji): Single User (Pojedynczy użytkownik)
UWAGA: Są trzy główne typy stacji: Single user (Pojedynczy
użytkownik), Server (Serwer), i Operator (Operator). Przy pracy jako
Pojedynczy użytkownik konfiguracja jest dostępna tylko w stacji, z
której została uruchomiona. Ta stacja jest zarówno serwerem jak i
operatorem. Przy pracy jako Serwer konfiguracja jest dostępna dla
wszystkich zdefiniowanych operatorów. Przy pracy jako Operator
konfiguracja może być przeładowana z serwera przez każdego ze
zdefiniowanych operatorów.
Station Name (Nazwa stacji): IGSSStation1
UWAGA:
Szerszy opis konfiguracji stacji patrz “Konfigurowanie
parametrów stacji” w tej części rozdziału.
Driver: Siemens serial 3964R/RK512 interface driver
Interface (Interfejs): COM1
Node (Węzeł): NODE 0 (Węzeł 0)
UWAGA:
Foldery danych
Szerszy opis konfiguracji drivera patrz “Ustawianie
Parametrów Drivera” w tej części rozdziału.
System IGSS używa dwóch folderów danych:
• Jeden folder na dane konfiguracji Configuration root folder (Folder główny Konfiguracji), na przykład
plik konfiguracji (<MyConfig>.elm), baza danych konfiguracji (<MyConfig >.mdb), itp.
• Jeden folder na pliki danych Report folder (Folder Raportów), na przykład, pliki klasy podstawowej
(.bcl), pliki rejestrów (.log), pliki alarmów (.alm), itd.
Szczegóły dotyczące folderów i plików konfiguracji znajdziesz w pliku Help (Pomoc) okna
programu Definition (Definiowanie) pod hasłem „configurations; folders and files” (konfiguracje;
foldery i pliki).
Ustaw Parametry Stacji
Cel
Przejrzymy teraz dalsze ustawienia parametrów stacji, aby sprawdzić, czy odpowiadają one
naszym potrzebom. Przejdziemy przez następujące karty:
•
Configuration (Konfiguracja)
•
Data Collection (Zbieranie danych)
54
IGSS Zaczynamy
•
Alarm
•
Access Control (Kontrola dostępu)
•
Supervise (Nadzorowanie)
Konfigurowanie
parametrów stacji
Krok
1.
Czynność
Kliknij zakładkę karty Configuration (Konfiguracja).
Rysunek 3. 3 Na tej karcie określasz kluczowe ustawienia zarządzania danymi.
2.
Zmień ustawienia na takie, jak pokazane powyżej.
Ustaw Parametry Globalne
Karta
Configuration
Mimo, że możesz zmienić te parametry, jednak pamiętaj, że:
• System ma domyślne ustawienie każdego parametru, więc nie musisz wykonywać żadnych
zmian.
• W każdej chwili później można zmienić każdy parametr w procesie konfiguracji, - ALE
oczywiście powinieneś mieć świadomość tego, że zmiany będą miały wpływ na całą
konfigurację jak również na zbieranie danych.
Na karcie Configuration (Konfiguracja) można zmieniać następujące ważne parametry globalne:
Parametr
Tłumaczeni
e
Opis
Max. number
of objects
Maks. Liczba
obiektów
Pokazuje liczbę obiektów dopuszczalnych w danej konfiguracji.
Jest ona odczytywana z pliku licencji, Options.txt.
Scan Intervals
Interwały
skanowania
Wpisz cztery interwały skanowania, które chcesz mieć do
dyspozycji w obiektach IGSS w tej konfiguracji. Te cztery interwały
skanowania będą widoczne na karcie Data Management Definitions
(Definicje zarządzania danymi) i jeden z nich będziesz wybierać dla
każdego z obiektów IGSS.
Parametr
Base intervals
Tłumaczeni
e
Interwały
redukcji
55
Opis
Wpisz cztery interwały redukcji, które chcesz mieć do dyspozycji w
obiektach IGSS w tej konfiguracji. Interwał redukcji określa, jak
często skanowane wartości są redukowane do jednej wartości.
Metoda redukcji danych wybierana jest w grupie parametrów Data
reduction (Redukcja danych).
Te cztery interwały redukcji będą widoczne na karecie Data
Management Definitions (Definicje zarządzania danymi) i będziesz
wybierał jeden z nich dla każdego obiektu IGSS.
Log changes
Rejestruj
zmiany
Wpisz cztery wartości procentowe, dla których chcesz filtrować
zmiany wartości. Generalnie, IGSS rejestruje wartości tylko wtedy,
kiedy uległy one zmianie od czasu poprzedniego skanowania, ale
na karcie Data Management Definitions (Definicje zarządzania danymi)
możesz zdefiniować, że zmiany wartości muszą być większe niż
np. 5 %, aby zarejestrować ich zmianę. Robi się to podczas
definiowania elementu procesu.
Używaj tych ustawień, aby zapobiegać niepotrzebnemu
rejestrowaniu niewielkich, nie mających znaczenia, zmian wartości
obiektów.
Ustaw Parametry Zbierania Danych
Ustawianie
parametrów
gromadzenia
danych
Krok
1.
Czynność
Kliknij zakładkę karty Data Collection (Zbieranie danych).
Rysunek 3. 4 Na tej karcie określasz parametry gromadzenia danych.
2.
Zmień ustawienia na takie jak pokazane powyżej.
56
IGSS Zaczynamy
Karta Data
collection
(Zbieranie
danych)
Kiedy uruchamiasz konfigurację IGSS, wtedy uruchamiany jest mechanizm zbierania danych, DC.
Wykonuje on wiele różnych zadań, włącznie z uaktualnianiem alarmów, plików .log i plików .bcl,
drukowaniem alarmów i danych z plików .log. Na tej karcie określasz, jak chcesz żeby działał
mechanizm zbierania danych - DC.
Najważniejsze parametry zbierania danych są następujące:
Parametr
Start with
extended logging
Tłumaczenie
Zacznij z
rozszerzonym
rejestrowaniem
Opis
Zaznacz to pole, jeśli chcesz rejestrować wszystkie wartości z
drivera PLC. Może się to przydać podczas diagnozowania
problemów.
UWAGA: Wartości są zachowywane w pliku <MyConfig >.scn,
w folderze report. Z założenia do tego pliku zapisywane są tylko
pakiety danych alarmowych.
Run simulated
Działaj z
symulacją
Zaznacz to pole, jeśli chcesz używać symulowanych danych,
zawartych w pliku <MyConfig>.sim. Patrz “Symuluj Wartości
Procesu” dalej w tej części rozdziału.
Ustaw Alarmy
Konfigurowanie
parametrów
alarmów
W tej konfiguracji użyj ustawień domyślnych.
Rysunek 3. 5 Na tej karcie określasz parametry alarmów.
Karta Alarm
Na tej karcie definiuje się ustawienia programu Alarm dla wybranej stacji.
Najważniejsze parametry alarmów są następujące:
Parametr
Full alarm count
Tłumaczenie
Liczba
wszystkich
alarmów
Opis
Zaznacz to pole, jeśli chcesz liczyć wszystkie alarmy, to
włączy do liczby alarmów alarmy potwierdzone.
Use function
keys to ack.
alarms
Używaj klawiszy
funkcyjnych do
potwierdzania
alarmów
Zaznacz to pole, jeśli chcesz używać klawiszy funkcyjnych do
potwierdzania alarmów. Na liście alarmów naciskasz klawisz
funkcyjny odpowiadający numerowi alarmu, aby go nim
potwierdzić.
Lock icon position
Blokuj pozycję
piktogramu
Zaznacz to pole, jeśli chcesz zablokować pozycję piktogramu.
Jest to przeznaczone głównie dla systemów wielu
współużytkowników.
Lock window
position
Blokuj pozycję
okna
Zaznacz to pole, jeśli chcesz zablokować pozycję okna. Jest
to przeznaczone głównie dla systemów wielu
współużytkowników.
Aby ustawić
W tej konfiguracji użyj ustawień domyślnych.
parametry kontroli
dostępu
Rysunek 3. 6 Na tej karcie określasz parametry kontroli dostępu.
Karta Access
Control
57
Na tej karcie zdefiniuj ustawienia, dotyczące kontroli dostępu. Kontrola dostępu jest
mechanizmem, służącym do zapobiegania nieuprawnionemu używaniu określonych funkcji
systemu. Kiedy użytkownicy logują się w systemie, to wszystkie ich czynności, jak wysyłanie
komend, potwierdzanie o alarmów itd., są rejestrowane wraz z nazwą użytkownika.
Najważniejsze parametry kontroli dostępu są następujące:
Parametr
Tłumaczenie
Opis
Disable access
control
Wyłącz kontrolę
dostępu
Zaznacz to pole, jeśli chcesz wyłączyć kontrolę dostępu.
Force user
login at program startup
Wymuś logowanie
użytkownika przy
uruchamianiu
programu
Zaznacz to pole, jeśli chcesz wymusić logowanie się
użytkownika podczas startu programu.
58
IGSS Zaczynamy
Aby ustawić para- Użyj ustawień domyślnych w tej konfiguracji. Jeśli wybierzesz inny język, to musisz pamiętać, że
metry nadzoru i
ten podręcznik opiera się na języku angielskim.
język
Rysunek 3. 7 Na tej karcie określasz parametry nadzorowania procesu i wybierasz język używany w programie.
Karta Supervise & Na tej karcie definiujesz ustawienia programu Supervise (Nadzorowanie) i wybierasz język.
Language
Najważniejsze parametry są następujące:
Parametr
Pozostałe karty
Tłumaczenie
Opis
Allow diagram
move
Pozwól
przemieszczać
diagram
Zaznacz to pole, jeśli chcesz, aby operator mógł
przemieszczać diagramy w programie Nadzorowanie.
Allow diagram
resize
Pozwól
wymiarować
diagram
Zaznacz to pole, jeśli chcesz, żeby operator mógł zmieniać
wymiary diagramu w programie Nadzorowanie.
Allow graph
move and
resize
Pozwól
przemieszczać i
wymiarować
wykres
Zaznacz to pole, jeśli chcesz żeby operator mógł
przemieszczać i zmieniać wymiary wykresów w programie
Nadzorowanie.
Allow editing
of graph
Pozwól
redagować
wykres
Zaznacz to pole, jeśli chcesz, żeby operator mógł robić edycję
wykresów w programie Nadzorowanie.
Select Language
Wybierz język
Tu wybierasz, w jakim języku chcesz wyświetlać opisy w
systemie IGSS. Możliwe są następujące języki Angielski,
Duński, Niemiecki, Czeski, Hiszpański, Estoński, Francuski,
Islandzki, Litewski, Holenderski, Norweski, Polski, Szwedzki,
Rosyjski.
Przy naszej przykładowej konfiguracji pozostawimy ustawienia domyślne na pozostałych kartach
w programie System Configuration.
Ustawianie Parametrów Drivera
Cel
Jest to bardziej szczegółowy opis definiowania drakwera.
Nasz przykład
W naszej małej konfiguracji używamy driver interfejsu Siemens serial 3964R/RK512 interface driver,
który jest bezpośrednio dołączony do portu COM1 stacji IGSS z jednym użytkownikiem.
Definiujemy jeden węzeł PLC, z którym są połączone wszystkie elementy procesu.
Aby zdefiniować
Driver
Krok
Czynność
1.
Upewnij się, że jesteś na poziomie stacji
Wybierz Edit → New driver albo kliknij
Siemens serial 3964R/RK512 interface driver.
.
i dwukrotnie kliknij pozycję
Rysunek 3. 8 Dwukrotnie kliknij driver, który chcesz zawrzeć w profilu
drivera.
2.
Wybierz Edit → New Interface albo kliknij
. Do widoku drzewa
automatycznie zostanie dodany interfejs COM1.
UWAGA: Aby używać innego portu COM lub ustawić parametry
komunikacji, można kliknąć zakładkę karty Serial Port (Port Szeregowy) i
zmienić opcje według potrzeb.
3.
UWAGA: Kliknij znak + obok COM1 i zauważ, że IGSS
automatycznie dodał pierwszy węzeł (PLC). Wybierz piktogram węzła,
aby zobaczyć jego właściwości. Jak widzisz, sugerowany jest numer
węzła 0 i pozostaniemy przy tym ustawieniu.
59
60
IGSS Zaczynamy
Rysunek 3. 9 Widok drzewa pokazuje wszystkie składniki profilu drivera. Możesz
rozwijać lub zwijać widok, używając znaków + i -.
Jeśli musisz się komunikować z węzłami PLC, które nie mają bezpośredniego połączenia z
serwerem IGSS lub stacją operatora, to możesz komunikować się z tymi węzłami PLC [w
systemie IGSS nazywanymi subnodes (pod-węzły)] przez węzeł menedżera, czyli bramę
(gateway PLC). Może to być konieczne, jeśli w przedsiębiorstwie są dwie oddzielne sieci, sieć
lokalna, LAN, i specjalistyczna sieć PLC. Węzeł bramy PLC byłby wówczas dostępny przez sieć
lokalną, LAN, i powinien obsługiwać całą komunikację do pod-węzła(ów) w tej sieci PLC.
Pod-węzły
Więcej szczegółów na temat pod-węzłów znajdziesz w pliku Help (Pomoc) okna programu
System Configuration, pod hasłem „subnodes” (pod-węzły).
Specjalne typy
telegramów
W programie System Configuration możesz wymieniać między IGSS a węzłami PLC różne
rodzaje telegramów. Te telegramy obejmują zdarzenia systemowe (system events),
synchronizację czasową (time synchronization) i telegramy “nie zasypiaj” (keep alive). Definiuje
się je na karcie Advanced (Zaawansowane) na poziomie węzła (node).
Więcej szczegółów znajdziesz w pliku Help (Pomoc) okna programu System Configuration, pod
hasłem "telegrams; using extended services" (telegramy; używanie rozszerzonych usług).
Wykonaj Rysunki Tła
Cel
Rysunek tła konfiguracji zawiera wszystko to, co jest w procesie niezmienne. W programie
Definition (Definiowanie) kolejno definiowane są składniki dynamiczne procesu.
UWAGA:
Obsługiwane
Formaty
Do diagramów można też używać kolorów tła i budować obraz procesu od podstaw.
Aby w systemie IGSS używać rysunków tła, trzeba je zapisać w jednym z obsługiwanych
formatów. Aby obejrzeć listę obsługiwanych formatów, otwórz pole dialogu Diagram Properties
(Właściwości diagramu), wybierz opcję Picture (Obrazek), kliknij Browse (Przeglądaj) i otwórz
61
rozwijaną listę Files of type (Pliki typu). Do obsługiwanych formatów należą dobrze znane formaty,
używane w Internet (*.jpg i *.gif).
UWAGA: Można również używać własnych formatów rysunków, np. programu CorelDraw
(*.cdr), Adobe Photoshop (*.psd), itp.
Aby utworzyć
obrazek tła
Krok
Czynność
1.
Otwórz program graficzny, którego chcesz używać, np. CorelDraw.
2.
Narysuj obraz tła. Zawrzyj w nim wszystkie składniki stałe procesu.
WSKAZÓWKA: Nie musisz zawierać na rysunku stałych tekstów. To
można zrobić bezpośrednio w programie Definition (Definiowanie),
gdzie tekst można dowolnie formatować.
Rysunek 3. 10 Rysunek tła jest tworzony bezpośrednio w zewnętrznym programie
graficznym
3.
Zachowaj, albo przetwórz obraz na jeden z obsługiwanych formatów.
UWAGA: Ten Rysunek tła jest później wybierany, jako część
procedury definiowania diagramu.
Zaplanuj Teksty Alarmów
Cel
Zalecamy, aby w początkowej fazie procesu konfigurowania zaplanować i zbudować teksty
alarmów, ich strukturę, priorytety i kolory, aby uzyskać ich spójność. Do decyzji, podejmowanych
na etapie planowania, należy określenie liczby priorytetów alarmów, skojarzonych z kolorami dla
każdego priorytetu, zaplanowanie tekstów alarmów do wielokrotnego używania (ten sam alarm
może być skojarzony z dowolną liczbą obiektów).
Co to jest tekst
alarmu?
Tekst alarmu to jest generowany opis błędnej sytuacji, np. “Motor overheated” (Silnik przegrzany).
Każdy tekst alarmu ma następujące właściwości:
62
IGSS Zaczynamy
Składnik
Tłumaczeni
e
Alarm No.
Nr Alarmu
Priority
Priorytet
Opis
Nadaje tekstowi alarmu konkretny numer. Kiedy tworzysz nowy
tekst alarmu, to sugerowany jest automatycznie następny wolny
numer, ale jeśli trzeba, możesz go zmienić.
Wpisz priorytet, od 255 (najwyższy) do 1 (najniższy priorytet).
WSKAZÓWKA: Priorytety i skojarzone z nimi kolory alarmów
planuj starannie. Aby umożliwić operatorowi natychmiastowe
orientowanie się w priorytecie alarmu. Bądź konsekwentny i
używaj tylko ograniczonej liczby priorytetów.
Składnik
Tłumaczenie
Opis
Alarm and
acknowledge
colors
Kolory Alarmu
i
potwierdzania
Określ kolory alarmów i potwierdzonych stanów i włącz lub wyłącz
miganie symboli obiektów na diagramach procesów.
WSKAZÓWKA: Aby ułatwić operatorowi rozróżnianie między
obiektami w stanie alarmu i obiektami, których alarmy są
potwierdzone, zaznacz pole wyboru Blinking (miganie) dla pozycji
alarm color (koloru alarmu) i nie zaznaczaj go dla pozycji
acknowledge color (kolor potwierdzenia alarmu).
Alarm Text
Tekst alarmu
Napisz krótki opis sytuacji alarmowej Jest to tekst, który będzie
widział operator na liście alarmów - Alarm List, kiedy alarm
wystąpi.
Sound
Dźwięk
Określ, czy chcesz generować sygnał dźwiękowy, kiedy wystąpi
ten alarm. Można wybrać dźwięk “biip” albo plik dźwiękowy
(*.wav).
Event on
alarm
Zdarzenie
przy alarmie
Określ, jakie zdarzenia mają być wyzwalane, kiedy wystąpi alarm.
Można wybrać spośród następujących zdarzeń:
· To WinPager (do programu WinPager). Wysyłanie sygnału alarmowego przez WinPager do telefonu komórkowego, albo
pagera operatora. Tej funkcji używaj, aby mieć pewność, że
alarmy będą obsługiwane podczas okresów pracy
bezobsługowej stacji operatorów. WinPager jest oddzielnym
sprzedażnym modułem.
· To PLC (do PLC). Jeśli w oknie System Configuration został
wybrany ten typ alarmów, to wysyła telegram o zmianie stanu
alarmu do wybranego PLC.
· To Print (do wydruku). Drukuje komunikat alarmowy na
drukarce.
· Auto Ack (auto-potwierdzanie) automatycznie potwierdza alarm,
kiedy on wystąpi. Używaj tego ustawienia dla alarmów przerywanych.
Instructions
Instrukcje
W razie wystąpienia tego alarmu określa ona działanie operatora.
Operator może dostać się do instrukcji z diagramu procesu albo i
listy alarmów.
Copy
Kopiuj
Wybierz z rozwijanej listy istniejący tekst alarmowy, następnie
kliknij Copy (kopiuj), aby skopiować jego właściwości do
aktualnego tekstu alarmu. Następnie możesz dowolnie zmienić te
właściwości.
63
Rysowanie nowego symbolu
Cel
System IGSS zawiera dużą bibliotekę symboli (około 150). Jeśli to wystarczy dla twoich potrzeb,
to możesz śmiało pominąć tę procedurę. Możesz jednak łatwo zmieniać istniejące symbole, albo
rysować nowe.
Tabele symboli
Wymieniona powyżej biblioteka symboli znajduje się w pliku symboli, Symbols.v20. Ten plik składa
się z wielu pod-tabel, z których każda zawiera symbole dla specyficznych typów składników, np.
zaworów. W dolnej części menu Objects (obiekty) na karcie Definicja symbolu widoczne są podczas
definiowania składników procesu nazwy pod-tabel pliku Symbols.v20. W programie Symbol Editor
(edytor symbolu) można zmienić te nazwy pod-tabel.
Aby narysować
nowe symbole
Krok
Czynność
1.
Wybierz Start → Programy → IGSS 6.0 → Edytor Symboli.
2.
Otwórz plik Symbols.v20 , znajdujący się w folderze [Installation path]
\Gssdemo\Eng.
Rysunek 3. 11 Edytor Symboli
3.
Na Liście Tabel Symboli, kliknij tabelę, do której chcesz dodać nowy
symbol.
4.
Używając paska do przewijania znajdź pustą pozycję symbolu,
oznaczoną Bez nazwy (No Name) i wybierz ją.
5.
Narysuj nowy symbol.
6.
Kliknij
, aby zachować plik Symbols.v20.
WYNIK: Teraz, kiedy definiujesz nowy element procesu w programie
Definiowanie ( Definition), możesz wybierać ten nowy symbol.
64
IGSS Zaczynamy
Przegląd wykazu czynności - ustawianie i wstępne konfigurowanie
Przegląd
Faza ustawiania i wstępnego konfigurowania aplikacji została zakończona. Podsumowując, mamy
teraz wykonane rzeczy następujące:
Procedure
Mark when completed
Utwórz nową konfigurację
√
Ustaw parametry stacji
√
Ustaw parametry drivera
√
Wykonaj rysunki tła
√
Zaplanuj teksty alarmowe
√
Narysuj symbole
√
Część C: Budowanie konfiguracji
65
Część C: Budowanie Konfiguracji
Przegląd
O tej części
Ta część rozdziału zawiera następujące informacje:
• Krótkie wprowadzenie w program Definiowanie (Definition)
• Procedury tworzenia krok po kroku przykładowej konfiguracji
Spis treści
Ta część zawiera następujące tematy.
Przegląd wykazu czynności - Budowanie konfiguracji.............................................................. 66
Program Definition (Definiowanie)............................................................................................. 66
Definiowanie Jednostek Miary................................................................................................... 68
Zdefiniuj Obszary i Diagramy .................................................................................................... 69
Zdefiniuj Teksty Alarmów .......................................................................................................... 71
Zdefiniuj Obiekty Skalowania .................................................................................................... 75
Zdefiniuj Szablony Cyfrowe....................................................................................................... 76
Zdefiniuj Obiekty Cyfrowe ......................................................................................................... 81
Zdefiniuj Obiekty Analogowe..................................................................................................... 85
Zdefiniuj Zdarzenia.................................................................................................................... 92
Proste obliczenia....................................................................................................................... 94
Zdefiniuj Obiekty Tabel ............................................................................................................. 97
Zdefiniuj Obiekty Liczników ..................................................................................................... 101
Zdefiniuj Okna Wykresów........................................................................................................ 109
Zainstaluj Konfigurację ............................................................................................................ 111
Symuluj Wartości Procesu ...................................................................................................... 114
Zdefiniuj Raporty Operatora .................................................................................................... 115
66
IGSS Zaczynamy
Przegląd wykazu czynności - Budowanie konfiguracji
Co trzeba zrobić
Spójrzmy ponownie na wykaz czynności, aby zorientować się, co trzeba zrobić, aby zakończyć
konfigurację:
Procedura
Zdefiniuj obszary i diagramy (Przegląd)
Zdefiniuj obiekty Skalowanie
(Fahren.naCel) i szablony (Zawór)
Zdefiniuj obiekty Cyfrowe (V1 i V2)
Zdefiniuj obiekty analogowe (F0147 i
L0147)
Zdefiniuj obiekty tabeli (T0147)
Zdefiniuj obiekty liczników (C0147)
Zdefiniuj obiekty tekstowe (Komunikat)
Zdefiniuj teksty alarmów
Zdefiniuj okna wykresów (G0147)
Zasymuluj wartość procesu
Zainstaluj konfigurację i zdiagnozuj
Zdefiniuj raport operatora
Program Definition (Definiowanie)
Wprowadzenie
Większość pozostałych procedur w tej części rozdziału wykonywanych jest w programie
Definiowanie (Definition). Tu omawiamy, jak wejść do programu Definiowanie i ta część stanowi
wprowadzenie w menu tego programu.
Aby zacząć pracę
w programie
Definition
(Definiowanie)
Kliknij Start → Programs → IGSS 6.0 → Definition. (Start →Programy → IGSS 6.0 → Definiowanie)
Menu programu
Definition
WSKAZÓWKA: Szybszym sposobem otwierania programu Definiowanie jest utworzenie
piktogramu skrótu na pulpicie Windows. Aby dowiedzieć się, jak się to robi, patrz „Skróty do
folderów; dodawanie na pulpicie” w pliku Pomoc systemu Windows (Shortcuts; adding to the
desktop).
Poniższa tabela zawiera przegląd rozwijanych menu programu Definition (Definiowanie):
To menu … Tłumaczenie
File
Plik
Umożliwia …
Tworzenie, otwieranie, zachowywanie i instalowanie konfiguracji,
importowanie / eksportowanie Grup zwracanych do poprzedniej
wersji, drukowanie diagramów lub ekranów i zamykanie
programu.
UWAGA:
Zaleca się regularne zapisywanie wyników pracy,
używając polecenia Save (zachowaj) (klawisze skrótu CTRL + S).
Edit
Edycja
Wycinanie, kopiowanie, wklejanie i usuwanie obiektów lub tylko
odwołań do nich na diagramie, wybieranie i znajdowanie
obiektów, edycję tekstów alarmów, zarządzanie Grupami,
tworzenie jednostek miary i formatów raportów.
WSKAZÓWKA: Można też oglądać właściwości obiektu IGSS,
klikając prawym przyciskiem myszy na obiekcie i z
To menu … Tłumaczenie
67
Umożliwia …
wyskakującego menu wybierając Properties (właściwości).
View
Widok
Pokazywanie lub ukrywanie pasków narzędzi i paska stanu,
zmienianie sposobu wyświetlania daty i czasu, i pokazywanie
wszystkich stanów obiektów cyfrowych.
Format
Format
Formatowanie tekstu, ustawianie kolorów, ustawianie trybu
wielomonitorowego, określanie rozmiarów rastra, ustawianie
początkowego obrazu dla każdego obszaru, wyrównywanie
pozycji obiektów i ułożenie obiektów na diagramie.
Area
Obszar
Tworzenie i usuwanie obszarów, edycję właściwości obszarów i
wybieranie dowolnego z obszarów, istniejących w aktualnej
konfiguracji, pod warunkiem, że dla każdego z tych obszarów
wybrana jest opcja Nazwa do menu (Name to Menu).
Diagram
Diagram
Tworzenie i usuwanie diagramów, edycję właściwości diagramów
i wybieranie każdego z istniejących diagramów w aktualnym
obszarze, pod warunkiem, że dla każdego z tych diagramów
wybrana jest opcja Nazwa do menu (Name to Menu).
Graph
Wykres
Tworzenie i usuwanie wykresów, edycję właściwości wykresów i
wybieranie każdego z istniejących wykresów w aktualnym
obszarze, pod warunkiem, że dla każdego z nich wybrana jest
opcja Nazwa do menu (Name to Menu).
Template
Szablon
Edycję, tworzenie i usuwanie szablonów.
Objects
Obiekty
Definiowanie każdego typu obiektu. Pierwsza część tego menu
pozwala tworzyć, redagować i usuwać obiekty. Druga część
pozwala wybierać standardowe typy wyświetlania lub
deskryptory. Trzecia część pozwala wybierać tabele symboli w
aktualnym pliku symboli.
UWAGA: To menu dostępne jest tylko wtedy, kiedy otwarty jest
diagram.
User Programs
Programy
Użytkownika
Dodawanie połączeń do zewnętrznych programów, aby były
pokazywane w programach Definiowanie (Definition) albo
Nadzorowanie (Supervise).
Tools
Narzędzia
Konfigurowanie menu i pasków narzędzi programów
Definiowanie (Definition) i Nadzorowanie (Supervise), usuwanie
wszystkich obiektów, za wyjątkiem szablonów i tworzenie makr
VBA lub otwieranie edytora Visual Basic Editor.
Window
Okno
Zamykanie aktualnego okna i wybieranie każdego z otwartych
okien diagramów lub wykresów.
Help
Pomoc
Otwieranie pliku Help (Pomoc) okna programu Definition
(Definiowanie) i oglądanie numeru wersji.
Szczegóły na temat poszczególnych pozycji menu patrz hasło “menus” (menu) w pliku Help
(Pomoc) okna programu Definition (Definiowanie).
Menu
kontekstowe
(otwierane
kliknięciem
prawym
przyciskiem
myszy)
Paski narzędzi
Oprócz menu rozwijanych istnieje wiele menu kontekstowych, otwieranych kliknięciem prawym
przyciskiem myszy (menu kontekstowe).
Więcej szczegółów na ten temat patrz “right-click menus” (menu kontekstowe) w pliku Help
(Pomoc) okna programu Definition (Definiowanie).
Aby ułatwić dostęp do najczęściej używanych poleceń, program zawiera wiele pasków narzędzi.
Niektóre są wstępnie zdefiniowane, a inne można zagospodarować samemu.
Więcej szczegółów na ten temat patrz “toolbars” (paski narzędzi) w pliku Help (Pomoc) okna
programu Definition (Definiowanie).
68
IGSS Zaczynamy
Definiowanie Jednostek Miary
Cel
Niektóre składniki procesu mają jednostki miary. Zdefiniujemy teraz wszystkie jednostki miary,
które są potrzebne w naszej konfiguracji i te jednostki będą wybierane jako część procedury
definiowania obiektu w programie Definition (Definiowanie).
Jednostki miary w Aby zapewnić spójność w używaniu jednostek miary, system IGSS daje do dyspozycji wiele
IGSS
funkcji, związanych z jednostkami. Zaczniemy od utworzenia zbioru jednostek, w którym
umieszczone będą poszczególne jednostki podstawowe.
Z założenia dołączany jest zbiór jednostek, który nazywa się SI. Jeśli zachodzi potrzeba, to
można definiować własne zbiory jednostek. Jeśli przetwarzasz konfigurację ze starszej wersji, to
jednostki są importowane do zbioru jednostek SI.
Więcej szczegółów na temat zbiorów jednostek i konwersji jednostek znajdziesz pod hasłem
"units" (jednostki) w pliku Help (Pomoc) okna programu Definition (Definiowanie).
Jednostki w
naszej
konfiguracji
Aby zdefiniować
jednostkę miary
W przykładowej konfiguracji potrzebne są następujące jednostki miary:
Nazwa obiektu
Jednostka
F0147
l/h (litry na godzinę)
L0147
L (litry)
C0147
l/h (litry na godzinę)
T0147
°C (stopnie Celsjusza)
Potrzebne są trzy różne jednostki miary, które definiuje się następująco:
Krok
Czynność
1.
Wybierz Edycja → Jednostki miary (Edit → Measurement Units). Pojawi się pole
dialogu Jednostki podstawowe
2.
Kliknij Nowa aby dodać nową jednostkę miary.
• Do pola Tekst jednostki wpisz l od litry.
• Kliknij OK aby to zapisać i wrócić do pola dialogu Jednostki
podstawowe (Base Units).
Rysunek 3. 12 W tym polu definiujesz jednostki podstawowe. Jeśli masz kilka zbiorów
jednostek, to wybierasz odpowiedni z rozwijanej listy.
Krok
.
69
Czynność
Powtórz czynności 2 dla jednostek podstawowych l/h i °C.
Rysunek 3. 13 Trzy jednostki podstawowe zostały utworzone i można je będzie
wybierać podczas tworzenia elementów procesu.
WSKAZÓWKA: Znak ° możesz zapisać, wpisując ALT+0176.
3.
Kliknij Zamknij.
Zdefiniuj Obszary i Diagramy
Cel
Zanim zaczniemy definiować składniki procesu, musimy mieć obszar i diagram procesu, na
których chcemy proces obrazować.
Szczegóły dotyczące diagramów patrz punkty “Typ Obiektu Obszar” i “Typ Obiektu Diagram” w
Rozdziale 2.
Aby zdefiniować
Dla naszego małego procesu potrzebujemy tylko jednego obszaru. Użyjemy wbudowanego
obszar (Globalny)) obszaru o nazwie Globalny.
Aby zdefiniować
diagram (Zarys)
Będziemy definiować diagram naszego procesu, który nazwiemy Zarys. Wykonaj, co następuje:
70
IGSS Zaczynamy
Krok
1.
Czynność
Wybierz Diagram → Twórz. Otworzy się pole Właściwości nowego
diagramu.
Rysunek 3. 14
W tym polu dialogu zdefiniuj właściwości diagramu Zarys.
2.
W polu Nazwa wpisz Zarys i pozostaw puste pole Opis.
3.
Zaznacz opcję Nazwa do menu, aby pozwolić operatorom na otwieranie
go z menu Diagram podczas nadzorowania.
4.
Pozostaw puste pole wyboru opcji Trzymaj okno UWAGA:
Podczas nadzorowania systemu mogą być otwarte
jednocześnie cztery diagramy. Przy otwarciu diagramu numer pięć,
system automatycznie zamyka diagram pierwszy. Jeśli jednak
zaznaczysz opcję Trzymaj okno, to diagram nigdy nie będzie zamykany
automatycznie. W tym przypadku mamy tylko jeden diagram, więc nie
musimy używać tej opcji.
5.
Zdefiniuj, które elementy okna chcesz pokazywać na diagramie, np.,
Pasek stanu (w wierszu informacyjnym na dole diagramu).
6.
W grupie Tło wybierz Obrazek i kliknij Przeglądaj, aby znaleźć obrazek,
który znajduje się w folderze [Install Path]\Samples. Otworzy się pole
dialogu Open a Background Picture (Otwórz obrazek tła).
Rysunek 3. 15
71
W tym polu dialogu wybierasz obrazek tła dla diagramu.
7.
Dwukrotnie kliknij nazwę pliku Waterx.wmf.
8.
Kliknij OK.
Pojawi się diagram Zarys.
Rysunek 3. 16
Diagram Zarys jest gotowy.
Zdefiniuj Teksty Alarmów
Wprowadzenie
Zanim zaczniemy definiować poszczególne elementy, utworzymy teksty alarmów, które będą
używane w tej konfiguracji. Zalecamy planowanie tekstów alarmów we wczesnej fazie tworzenia
projektu, aby zapewnić ich spójność i właściwie wykorzystywać priorytety i kolory alarmów.
Staranne planowanie pozwoli też wykorzystać do maksimum możliwości wielokrotnego używania
tekstów alarmów.
Jak operator widzi Jedną z rzeczy, która się wydarza, kiedy element podczas nadzoru wchodzi w stan alarmowy, jest
alarmy
to, że na Liście alarmów pokazywany jest tekst, opisujący sytuację alarmową. Teksty alarmów
wyświetlane są na Liście alarmów różnymi kolorami, w zależności od tego jak krytyczna jest
sytuacja alarmowa. Na rysunku poniżej w kolumnie Tekst alarmu pokazane są teksty alarmów,
zdefiniowanych przez użytkownika, poniżej listy alarmów znajduje się lista zdarzeń.
72
IGSS Zaczynamy
Rysunek 3. 17 Lista Alarmów daje operatorowi możliwość przeglądu wszystkich aktywnych alarmów i daje dostęp do
alarmów historycznych, z pliku .log. Lista zdarzeń pokazuje wszystkie zdefiniowane zdarzenia.
Teksty alarmów
dla naszej
konfiguracji
Właściwości
tekstu alarmu
W naszej konfiguracji potrzebne są następujące teksty alarmów:
Dla tych elementów …
Potrzebny jest tekst alarmu, jeśli…
Zawory
Są uszkodzone.
Przepływ
Przepływ jest zbyt duży, znacznie za duży, za mały,
znacznie za mały, to znaczy, że potrzebne są cztery
teksty alarmów.
Poziom
Poziom jest za wysoki albo za niski.
Musimy utworzyć następujące teksty alarmów:
WSKAZÓWKA: Zalecamy skojarzenie każdego priorytetu alarmu z jednym kolorem.
Konsekwentne używanie kolorów ułatwi operatorom orientację, co do ważności alarmu.
Nr
Prioryt
alarmu
et
.
Kolor
alarmu
Tekst alarmu
Instrukcje
101
5
Jasno
czerwony
Zawór jest wadliwy
102
6
Czerwony
Przepływ przekracza
granicę wysokiego
alarmu
103
5
Jasno
czerwony
Przepływ przekracza
granicę wysokiego
limitu
104
5
Jasno
czerwony
Przepływ poniżej
dolnej granicy limitu
10
6
Czerwony
Przepływ poniżej
granicy niskiego
alarmu
106
5
Jasno
czerwony
Poziom za wysoki
Poziom w tym zbiorniku
jest za wysoki, otwórz
zawór bezpieczeństwa.
107
5
Jasno
czerwony
Poziom za niski
Poziom w tym zbiorniku
jest za niski, zwiększ
dopływ.
73
UWAGA: Wypełnij pozostałe właściwości jak chcesz. Zaleca się zezwolić na Miganie dla kolorów
alarmów i wyłączyć miganie dla kolorów alarmów potwierdzonych. W takiej sytuacji element w
stanie alarmowym będzie na diagramie procesu migał, a przestanie migać, kiedy operator
potwierdzi, że wie o alarmie.
Dwa sposoby
definiowania
tekstu alarmu
W systemie IGSS można następująco tworzyć i redagować teksty alarmów:
• W polu dialogu Szczegóły alarmu dostępnym z menu Edycja.
• W polu dialogu Edytuj opis alarmu dostępnym z karty Edytuj mapowanie pola dialogu właściwości
obiektów.
Aby zdefiniować
tekst alarmu
Poniższa procedura opisuje, jak zdefiniować wszystkie powyższe teksty alarmów korzystając z
pola dialogu Szczegóły alarmu. Alternatywą jest tworzenie tekstów alarmów jako części procedury
Definicji obiektu.
Krok
1.
Czynność
Wybierz Edycja → Teksty Alarmów. Pojawi się pole dialogu Szczegóły
alarmu.
Rysunek 3. 18 W polu Szczegóły alarmu możesz tworzyć, redagować i usuwać teksty
alarmów dla aktualnej konfiguracji.
74
IGSS Zaczynamy
2.
Kliknij Nowy, aby dodać tekst alarmu. Pojawi się pole dialogu Edytuj
opis alarmu.
Rysunek 3. 19 W tym polu dialogu tworzysz nowe teksty alarmów albo redagujesz
istniejące.
3.
Określ właściwości alarmu z powyższej tabeli i wypełnij pozostałe
właściwości, jak chcesz.
Rysunek 3. 20 Tekst pierwszego alarmu jest gotowy.
4.
5.
Kliknij OK, aby zachować ten tekst alarmu i wrócić do pola dialogu
Szczegóły alarmu.
Powtórz kroki 2 do 4 dla pozostałych tekstów alarmów.
WYNIK: Teraz teksty alarmów są gotowe do użycia. Podczas dalszego
definiowania składników procesu będziemy musieli skojarzyć je z
odpowiednimi atomami alarmów.
6.
Kliknij Zamknij, aby zamknąć pole dialogu Szczegóły alarmu.
Więcej szczegółów patrz “alarm texts” (teksty alarmów) w pliku Help (Pomoc) okna programu
Definition (Definiowanie).
75
Zdefiniuj Obiekty Skalowania
Cel
Zamierzamy monitorować temperaturę w basenie, jednak termometr, którego w rzeczywistości
możemy używać jest wyskalowany tylko w stopniach Fahrenheita, a nasi operatorzy przywykli
raczej do skali Celsjusza. Możemy tę trudność rozwiązać w naszym oprogramowaniu PLC, ale
używając obiektu skalowania oszczędzimy sobie kilku wierszy programu. W naszej małej
konfiguracji obiekt skalowania używamy tylko raz. Ogólną ideą jest jednak to, że można go
używać wielokrotnie.
UWAGA: Ten przykład przedstawia wykorzystanie obiektu skalowania do przetworzenia
jednostek. Można to osiągnąć, stosując zamiast tego funkcję Konwersja Jednostek z menu Edycja.
Aby zdefiniować
obiekt skalowania
(Fahren.naCel)
Krok
Czynność
1.
Wybierz Obiekty → Nowy bez reprezentacji graficznej. Otworzy się pole dialogu
Przeglądarka obiektów.
2.
Kliknij znak + obok pozycji Global, wybierz Skala i wpisz do pola Nazwa
Fahren.naCel.
Rysunek 3. 21 W tym polu dialogu wybierasz typ obiektu i nadajesz mu nazwę
3.
Kliknij Utwórz. Pojawi się pole dialogu Właściwości obiektu
skalowania. Na karcie Specyfikacja skalowania do kolumny Wartość I/O
wpisz wartości skali Fahrenheita a do kolumny Wartość
odpowiadające im wartości ze skali Celsjusza.
76
IGSS Zaczynamy
Rysunek 3. 22 Na tej karcie wpisz wartości skali Fahrenheita (wartość I/O) i
odpowiadające im wartości skali Celsjusza (Wartość). Skalowanie może być liniowe
albo nieliniowe.
4.
Kliknij OK.
Obiekt skalowania jest teraz kompletny. Oczywiście możesz
ponownie używać tego obiektu, kiedy tylko chcesz.
Zdefiniuj Szablony Cyfrowe
Cel
W konfiguracji mamy dwa zawory. Zamiast definiować je kolejno, zdefiniujemy najpierw szablon,
aby mieć pewność, że oba zawory odziedziczą te same właściwości.
Aby zdefiniować
szablon cyfrowy
(ZAWÓR) )
Krok
1.
Czynność
Wybierz polecenia Szablon → Utwórz. Pojawi się pole dialogu Utwórz
szablon.
Wybierz Cyfrowy i do pola Nazwa wpisz Zawór, a do pola Opis zawór
dwu-stanowy.
Rysunek 3. 23 W tym polu dialogu wybierasz typ szablonu i wpisujesz niepowtarzalną
nazwę szablonu oraz opcjonalnie opis.
2.
Kliknij OK. Pojawi się pole dialogu właściwości szablonu cyfrowego.
Na karcie Mapa bitowa we/wy, w polu Stan do PC zdefiniuj bit stanu a w
polu Komenda z PC bit komendy. Wyjaśnienie używanych symboli patrz
LEGENDA.
Rysunek 3. 24 Na karcie Mapa bitowa we/wy definiujesz poszczególne bity wysyłane
do i od systemu IGSS.
3.
Kliknij na karcie Bit Alarmu/potw i zdefiniuj bit wskazujący alarm, w polu
Alarm do PC (bit 0) i bit potwierdzenia alarmu (bit 1 do PC i bit 0 z PC).
Rysunek 3. 25 Na tej karcie definiujesz bity wskazywania i potwierdzania alarmu.
77
78
IGSS Zaczynamy
4.
Kliknij na karcie Stany i Komendy. Wykonaj, co następuje:
•
Wybierz stany domyślne < - 0 i wpisz do tego pola
zamkni•ty.
•
Powtórz dla stanu < - 1 ale wpisz otwarty.
•
Wybierz domyślną komendę < - 0 i wpisz do tego pola
zamknij potem kliknij Dodaj.
•
Powtórz to dla komendy < - 1 ale wpisz do pola otwórz.
Rysunek 3. 26 Na karcie Stany i Komendy definiujesz nazwy poszczególnych stanów i
komend.
5.
Kliknij zakładkę karty Konfiguracja Komend/Stanu i wykonaj, co
następuje:
· Na liście Stany wybierz Zamknięty
· Na liście Komendy wyczyść pole wyboru obok Zamknij.
· Na rozwijanej liście Domyślna komenda wybierz Otwórz.
Powtórz dla stanu otwarty, ale jako domyślną komendę wybierz
Zamknij.
Rysunek 3. 27 Na karcie Stany i Komendy definiujesz nazwy poszczególnych stanów i
komend.
6.
Kliknij zakładkę karty Definicje zarządzania danymi i ustaw wartości
Interwał skanowania, Redukcja danych i Interwał redukcji na takie, jakie
pokazuje Rysunek 3. 28.
Rysunek 3. 28 Na karcie Definicje zarządzania danymi definiujesz właściwości
zbierania danych.
79
80
IGSS Zaczynamy
7.
Kliknij zakładkę karty Edytuj mapowanie.
UWAGA: Im więcej informacji będziesz mógł wpisać do szablonu,
tym mniej pracy będzie trzeba podczas używania tego szablonu do
definiowania obiektów. Dlatego możemy wpisać wszystkie informacje
o adresie, które będą wspólne dla zaworów.
Rysunek 3. 29 Na karcie Edytuj mapowanie definiujesz części adresu PLC wspólne
dla wszystkich obiektów budowanych na bazie tego szablonu.
8.
Wpisz następujące informacje:
•
W polu Atom wybierz Komenda lub Stan.
•
W polu tryb I/O, wybierz wyjście dla komendy i wejście dla
stanu.
•
W polu Szczegóły alarmów wybierz Alarm-In a w polu Szczegóły,
wybierz numer alarmu 101, zgodnie z opisem z części
“Zdefiniuj Teksty Alarmów” w rozdziale 3.
•
W polu Driver wybierz odpowiedni driver, 7T3964R
(IgssStation1).
•
W polu Węzeł wpisz 0 (numer węzła, który zdefiniowaliśmy w
programie System Configuration).
•
W polu Grupa Danych wpisz 22 dla komendy i 23 dla stanu.
UWAGA: Aby maksymalnie ułatwić komunikację, będziemy używać
jednego bloku komend i drugiego, stanów. W ten sposób driver nie
będzie skanował niepotrzebnych danych (tzn. komend), które będą
odrzucane podczas zbierania zmian stanu.
•
Pozostaw niezmienione pole Przesunięcie w słowach.
•
Pozostaw otwarte pole Przesunięcie w bitach, bo każdy obiekt
będzie miał własny specyficzny adres.
•
Z listy rozwijanej Typ zewnętrzny wybierz typ danych FP16.
9.
Kliknij zakładkę karty Definicja symbolu. Wykonaj, co następuje:
•
Zaznacz pole Kopiuj do szablonu, aby wybory koloru i symbolu,
który zrobisz, zachować jako część szablonu.
•
W polu Cyfrowy stan dla symbolu wybierz Zamknięty.
•
Z rozwijanej listy Wybierz kolor symbolu wybierz kolor żółty do
przedstawienia stanu.
•
W grupie Wybierz symbol wybierz symbol. Który chcesz żeby
przedstawiał dany stan.
Rysunek 3. 30 Na karcie Definicja Symbolu wybierasz kolory i symbole dla różnych
stanów.
10.
Powtórz krok 9 dla stanu Otwarty, ale wybierz kolor zielony.
11.
Kliknij OK, i masz skończony szablon cyfrowy.
Zdefiniuj Obiekty Cyfrowe
Cel
Teraz mamy diagram bez obiektów, obiekt skalowania i szablon cyfrowy, innymi słowy mamy
wszystkie podstawowe bloki, pozwalające zbudować naszą konfigurację.
Zaczniemy od dwóch zaworów, V1 i V2, które używają szablonu cyfrowego, ZAWÓR.
WSKAZÓWKA: Dla naszych dwóch zaworów musimy jedynie zdefiniować są ich specyficzne
adresy PLC i ich symbole.
81
82
IGSS Zaczynamy
Aby zdefiniować
dwa zawory (V1 i
V2)
Krok
1.
2.
Czynność
Wybierz Obiekty → Zawory. Pojawi się pole dialogu Przeglądarka obiektów
Kliknij znak + obok pozycji Global, następnie Cyfrowy i wybierz z
Widoku drzewa pozycję Zawór. Do pola Nazwa wpisz V1 i kliknij Utwórz.
Rysunek 3. 31 W tym polu dialogu wybierasz odpowiedni szablon i wpisujesz
niepowtarzalną nazwę nowego obiektu.
Krok
3.
Czynność
Na karcie Edytuj mapowanie wpisz dokładne adresy PLC. Będziemy
używać takiego samego przesunięcia dla stanu i komendy – to
pomoże nam zachować spójność w programowaniu PLC.
Rysunek 3. 32 Na karcie Edytuj mapowanie wpisz dokładny adres PLC i numery
alarmów.
4.
Kliknij zakładkę karty Definicja symbolu. Wykonaj, co następuje:
•
W polu Dziedziczenie wzorca kliknij przycisk Z szablonu, aby wykorzystać
kolor i symbol, wybrane podczas definiowania szablonu jako jego część.
WSKAZÓWKA: Jeśli chcesz obrócić symbol, np. o 90°, aby
przedstawić stan otwarty, to wybierz tę wartość procentową z
rozwijanej listy Kąt.
83
84
IGSS Zaczynamy
Rysunek 3. 33 Na karcie Definicja symbolu wybierz kolory i symbole, albo zastosuj
wybrane w szablonie.
5.
Kliknij OK. Na diagramie pojawią się dwa symbole stanu. Z założenia
są one umieszczone jeden na drugim, ale jeśli trzeba, to można
przemieszczać je indywidualnie. (Wybierz widok → Pokaż wszystkie
stany).
Umieść symbol na właściwej pozycji, a następnie nazwę i stan.
6.
Powtórz kroki 1 - 4 dla V2, ale zastosuj Przesunięcie w słowie równe
17, zarówno dla stanu jak i komendy.
UWAGA:
Ponieważ zarówno V1 jak i V2 używają tylko jednego
bitu stanu, więc moglibyśmy dla stanu użyć przesunięcia w bitach
wartości 16.1, jednak w naszym przykładzie nie ma potrzeby
zagęszczać stanów (to jest bardzo mała konfiguracja). Jednocześnie
bardzo przyjemnie jest używać tego samego bitu dla stanu i komendy.
Zwróć uwagę, że bitów komendy nie można pakować. System zawsze
zapisuje (przynajmniej) jedno słowo jednocześnie (16 bitów).
7.
Kliknij zakładkę karty Definicja symbolu i w polu Dziedziczenie wzorca
kliknij przycisk Z szablonu, aby wykorzystać kolor i symbol, wybrane
podczas definiowania szablonu, tak jak dla zaworu V1.
8.
Umieść symbol, nazwę i stan dla zaworu V2 na właściwej pozycji.
Rysunek 3. 34 Diagram Zarys z dwoma zaworami na miejscu.
Zdefiniuj Obiekty Analogowe
Cel
W naszej konfiguracji potrzebujemy dwóch obiektów analogowych:
• Miernika przepływu, mierzącego dopływ do zbiornika, F0147
• Miernika poziomu wody w zbiorniku, L0147
Aby zdefiniować
miernik przepływu
(F0147)
Krok
Czynność
1.
Wybierz Obiekty → Elementy Analogowe. Pojawi się Przeglądarka
obiektów.
2.
Kliknij znak + obok pozycji Global i Analogowy. Do pola Nazwa wpisz
F0147 a do pola Opis wpisz Przepływ do zbiornika T0147.
85
86
IGSS Zaczynamy
Rysunek 3. 35 Wpisz niepowtarzalną nazwę obiektu i, opcjonalnie, opis.
3.
analogowego. Wykonaj, co następuje:
• Ustaw wartości tak jak pokazuje Rysunek 3. 36, używając
klawiatury, albo przemieszczając odpowiednio poziomą linię na
pasku na potrzebną wartość. Miernik przepływu mierzy wartości w
zakresie od 0 do 100 litrów na godzinę (l/h).
• W polu Jednostki, wybierz jednostki miary l/h.
• · Zaznacz cztery pola limitów i alarmów, Alarm górny, Limit górny,
Limit dolny i Alarm dolny.
UWAGA:
Wartość aktualna będzie oczywiście zaktualizowana
natychmiast jak zacznie się proces gromadzenia danych.
Rysunek 3. 36 Na karcie Analogowy określasz zakres pomiarowy, jednostki miary i
limity alarmowe.
4.
Kliknij zakładkę karty Definicje zarządzania danymi i dokonaj wyborów,
jakie pokazuje Rysunek 3. 37.
zbierania danych.
87
88
IGSS Zaczynamy
5.
Kliknij zakładkę karty Edytuj mapowanie i Wykonaj, co następuje:
•
W polu Atom wybierz Wartość aktualna.
•
W polu Grupa Danych wpisz 20. Wybierzemy inną grupę
danych dla pomiarów analogowych, niż dla cyfrowych.
•
W polu Atom wybierz Wartość aktualna, i ustaw grupę danych
na 18.
UWAGA: Pozostałych pięć wartości jest lokalnych dla PC i dlatego nie
mają adresów PLC.
•
W polu Atom wybierz Górny Alarm i wybierz związany z nim
tekst alarmu (numer 102) zgodnie z opisem w części
“Zdefiniuj teksty alarmów” w rozdziale 3.
•
Powtórz to dla Górnego Limitu (alarm nr 103), Dolnego Limitu
(alarm nr 104) i Dolnego Alarmu (alarm nr 105).
Rysunek 3. 38 Na karcie Edytuj mapowanie wpisujesz specyficzny adres PLC i
dołączasz odpowiednie teksty alarmów.
6.
Kliknij zakładkę karty Definicja symbolu i wybierz kolor i symbol.
7.
Kliknij OK. Symbol pojawi się na diagramie. Umieść symbol na
właściwej pozycji, a następnie nazwę i wartość. Patrz Rysunek 3. 44.
Aby zdefiniować
wskaźnik
paskowy poziomu
Krok Czynność
wody (L0147)
1.
Wybierz Obiekty → Wskaźnik paskowy. Pojawi się pole dialogu
2.
Kliknij znak + obok pozycji Global i wybierz Analogowe. Do pola Nazwa
wpisz L0147, następnie do pola Opis wpisz Poziom wody w
zbiorniku T0147.
Rysunek 3. 39 W Przeglądarce obiektów wpisujesz niepowtarzalną nazwę i opis obiektu
2.
Kliknij Utwórz. Pojawi się pole dialogu właściwości obiektu wskaźnika
słupkowego. Wykonaj, co następuje:
•
Ustaw wartość maksimum na 1000.
•
Usuń wszystkie wartości, oprócz Alarm górny, Wartość aktualna
i Alarm dolny przemieszczając odpowiednie linie poziome
ponad górę i poniżej dołu słupka wskaźnika. Do określenia,
którą linię przesuwać, zastosuj kod kolorowy. Szybszą
metoda jest wyczyszczenie pól wyboru atomów, których nie
chcesz używać na karcie Edytuj mapowanie.
•
Z rozwijanej listy Jednostki wybierz l od litry.
89
90
IGSS Zaczynamy
Rysunek 3. 40 Na karcie Analogowy określasz zakres pomiarowy, jednostki miary i
limity alarmowe.
3.
Kliknij zakładkę karty Definicje zarządzania danymi i wybierz parametry,
gromadzenia danych.
4.
Kliknij zakładkę karty Edytuj mapowanie. Wykonaj, co następuje:
•
W polu Atom wybierz Wartość aktualna i wpisz adres, jaki
•
Wybierz Górny Alarm i skojarz z nim odpowiedni tekst alarmu
(alarm nr 106), następnie wybierz Dolny Alarm skojarz alarm nr
107.
Rysunek 3. 42 Na karcie Edytuj mapowanie wpisujesz specyficzny adres PLC i
odpowiednie numery alarmów.
5.
Kliknij zakładkę karty Atrybuty paska . Kiedy wybierasz nowe atrybuty,
wtedy widok paska z lewej strony odpowiednio się zmienia. Zrób
wybór, jaki pokazuje Rysunek 3. 43.
Rysunek 3. 43 Na karcie Atrybuty paska definiujesz układ paska.
91
92
IGSS Zaczynamy
6.
Kliknij OK. Pojawi się mały prostokąt, przedstawiający wskaźnik
paskowy. Umieść wskaźnik wewnątrz zbiornika na wodę i zmień jego
wymiary tak, żeby odpowiadał wymiarom zbiornika, jak pokazuje
Rysunek 3. 44, następnie umieść na odpowiedniej pozycji nazwę i
wartość.
Rysunek 3. 44 Diagram Zarys ze wskaźnikiem paskowym na właściwym miejscu.
Zdefiniuj Zdarzenia
Wprowadzenie
Operator wykorzystuje Listę zdarzeń, aby uzyskać szybki przegląd najważniejszych zdarzeń w
systemie i obiekcie. Zdarzenia na liście są definiowane przez użytkownika i można je
skonfigurować albo w programie Definition (Definiowanie) albo programie Nadzorowanie. Lista
zdarzeń jest pokazywana tuż pod Listą alarmów.
Do wyświetlania na Liście Zdarzeń można zdefiniować następujące typy zdarzeń:
•
OP połącz/rozłącz
•
Okresowo
•
Start/stop Systemu
•
Zdefiniowane przez użytkownika
•
Użytkownik zalogowany/wylogowany
•
Zapis zatrzymany/uruchomiony
•
Błędny pakiet
Cel
W naszej konfiguracji musimy rejestrować zdarzenie, kiedy poziom wody przekroczy 800 l i zawór
V2 jest zamknięty, tak, żeby operator był wcześniej ostrzeżony i mógł przedsięwziąć odpowiednie
czynności, zanim obiekt wskaźnika poziomu wody wejdzie w stan alarmowy.
Aby zdefiniować
zdarzenia dla V2 i
L0147
Krok
Czynność
1.
Wybierz Edycja → Lista zdarzeń…. Pojawi się pole dialogu Zdarzenia.
2.
Kliknij Dodaj. Pojawi się pole dialogu Edycja zdarzenia.
Krok
Czynność
3.
Do pola Nazwa wpisz: Poziom wody (L0147) jest 800 l i V2
zamkni•ty.
4.
Z rozwijanej listy Typ wybierz Zdefiniowany przez użytkownika.
5.
Na liście Wyświetlany kolor, wybierz kolor, jaki ma być pokazywany na
Liście zdarzeń.
6.
Zaznacz pole Alarm przy zdarzeniu, aby pokazywać to zdarzenie na
Listę zdarzeń.
UWAGA:
Kiedy to zdarzenie jest pokazywane również na Liście
alarmów, to będą stosowane kolory alarmu i potwierdzania,
zdefiniowane dla alarmu numer 90. Patrz temat “Showing events in
the Alarm List“ (Pokazywanie zdarzeń na Liście alarmów), w pliku Help
(Pomoc) programu Alarm.
7.
W części Kryteria, kliknij przycisk Dodaj kryteria.
8.
Kliknij przycisk Wybór obiektów.
9.
Znajdź obiekt V2, i przeciągnij go do pierwszego wiersza pola kryteria.
10.
•
11.
W kolumnie Atom, wybierz Stan.
•
W kolumnie Relacja, wybierz =(wartość).
•
W kolumnie Obiekt/wartość wpisz 0, co odpowiada cyfrowej
komendzie Zamknięty.
Powtórz kroki 7-10 dla obiektu L0147 i wykonaj, co następuje:
•
W kolumnie Atom, wybierz Wartość aktualna.
•
W kolumnie Relacja, wybierz >(wartość).
•
W kolumnie Obiekt/wartość wpisz 800.
Twoje pole dialogu powinno wyglądać następująco:
Rysunek 3. 45
12.
Kliknij OK.
93
94
IGSS Zaczynamy
Kiedy wystąpi zdarzenie, to Lista zdarzeń będzie wyglądać tak, jak na przykładzie poniżej.
Rysunek 3. 46
Proste obliczenia
Cel
W naszej konfiguracji musimy kontrolować dopływ F0147 i zawór V1, żeby dopływ do zbiornika
zatrzymać, kiedy poziom wody w zbiorniku osiągnie lub przekroczy 850 l. Robi się to
dwustopniowo. Najpierw zamyka się zawór V1, kiedy poziom w zbiorniku wynosi 850 l lub więcej.
To wpływa na wartość zadaną miernika F0147, (ponieważ zawór jest zamknięty, więc przepływ
będzie wynosił 0). Najpierw zdefiniujemy proste obliczenia dla zaworu V1.
Aby zdefiniować
proste obliczenia
dla V1
Krok
Czynność
1.
Kliknij prawym przyciskiem myszy obiekt V1 i wybierz Właściwości.
2.
Kliknij zakładkę karty Kalkulacje.
3.
Zaznacz pole wyboru obok Komenda, aby wprowadzić wyrażenie
obliczeniowe.
4.
Kliknij pole wyrażenie i wpisz: IIF(Value(‘L0147’)>850.00,
0,1). Karta powinna wyglądać tak, jak pokazuje Rysunek 3. 47,
Rysunek 3. 47 Wyrażenie do wyliczenia na karcie Kalkulacje.
UWAGA:
5.
Wyrażenie zamyka zawór V1, kiedy poziom w zbiorniku
L0147 przekroczy 850.00 litrów.
Kliknij przycisk Testuj Wyrażenie, żeby sprawdzić, czy wyrażenie jest
poprawne. Rysunek 3. 48 przedstawia pole dialogu po testowaniu
prawidłowego wyrażenia.
Rysunek 3. 48 Pole dialogu po testowaniu prawidłowego wyrażenia.
Kliknij OK.
6.
Kliknij OK, aby wyjść z pola dialogu właściwości.
Następnym krokiem jest zdefiniowanie prostych obliczeń dla wartości zadanej obiektu F0147.
95
96
IGSS Zaczynamy
Aby zdefiniować
proste obliczenia
dla F0147
Krok
Czynność
1.
Kliknij prawym przyciskiem myszy obiekt F0147 i wybierz Właściwości.
2.
Kliknij zakładkę karty Kalkulacje.
3.
W grupie Atom zaznacz pole Wartość zadana.
4.
Kliknij pole wyrażenia w grupie Wyrażenie i wpisz:
IIF(StateValue(‘V1’)=0,SetPoint(‘F0147’)=0,1)
Rysunek 3. 49 Wyrażenie do wyliczenia na karcie Kalkulacje.
5.
Kliknij przycisk Testuj wyrażenie, aby sprawdzić, czy wyrażenie jest
prawidłowe.
Rysunek 3. 50 pokazuje pole z pola dialogu po testowaniu
prawidłowego wyrażenia.
Rysunek 3. 50 Pole z pola dialogu po udanym testowaniu prawidłowego wyrażenia.
Kliknij OK.
6.
Kliknij OK, aby wyjść z pola dialogu właściwości.
Więcej szczegółów patrz "Calculation" (Obliczenia) w pliku Help (Pomoc) programu Definition
(Definiowanie).
97
Zdefiniuj Obiekty Tabel
Cel
W naszej konfiguracji musimy pokazywać cztery wskaźniki temperatury, które mierzą temperaturę
na różnych poziomach w zbiorniku. Zintegrujemy te cztery wskaźniki w jednym obiekcie tabeli,
T0147.
Aby zdefiniować
obiekt tabeli
(T0147)
Krok
1.
Czynność
Wybierz Obiekty → Prostokątne pole. Pojawi się Przeglądarka
obiektów.
Wybierz Tabela i wpisz nazwę oraz opis, tak jak pokazuje Rysunek
3. 51.
Rysunek 3. 51 W polu dialogu Przeglądarka obiektów wpisujesz niepowtarzalną
nazwę obiektu i opcjonalnie opis.
2.
Kliknij Utwórz. Pojawi się pole dialogu Właściwości obiektu tabela.
· W polu Format wyświetlania wybierz Standardowy.
· Wpisz nazwy i wartości, jakie pokazuje Rysunek 3. 52.
· Z rozwijanej listy Jednostki wybierz °C.
· Do pola Minimalna wpisz 0 a do pola Wartość Maksymalna wpisz
100.
98
IGSS Zaczynamy
Rysunek 3. 52 Na karcie Tabela wpisujesz nazwy poszczególnych wskaźników
temperatury i ich początkowe wartości.
3.
Kliknij zakładkę karty Definicje zarządzania danymi i wybierz ustawienia,
jakie pokazuje Rysunek 3.53.
Jak widzisz, wybrane opcje różnią się od tych dla obiektów
analogowych, w sposób następujący:
• Rejestrowanie jest ustawione na Brak, co znaczy, że historyczne
wykresy wartości obiektów nie mogą być pokazywane, jednak
wykresy trendów można wyświetlić zawsze, bo one nie zależą od
rejestrowanych danych.
• Interwał redukcji jest ustawiony na Brak, co oznacza, że nie określono
metody redukcji danych, a tym samym nie ma wartości do raportów
operatora.
• W polu Skaluj jako wybraliśmy obiekt skalowania, Fahren.naCel, który
został zdefiniowany w części „Zdefiniuj Obiekty Skalowania”. Obiekt
skalowania przetwarza wartości z zakresu 32 do 212 na wartości z
zakresu 0 do 100.
• W grupie Interwał redukcji ustaw interwał redukcji na 10. W grupie
Redukcja danych zaznacz pola wyboru obok pozycji Minimum i
Maksimum. W grupie Transfer do historii wybierz Wartość zredukowana.
zbierania danych. Zwróć uwagę, że używamy obiektu Fahren.naCel do przetwarzania
wartości ze skali °F na °C.
4.
Kliknij zakładkę karty Wyświetl.
· W grupie Stan/wartość zaznacz pole Jednostkę, aby pokazywać
jednostkę przy wartości z tabeli.
Rysunek 3. 54 Na karcie Wyświetl definiujesz, że wraz z obiektem tabeli są
pokazywane wartości i jednostki.
99
100
IGSS Zaczynamy
5.
Kliknij zakładkę karty Edytuj mapowanie i wpisz do niej wartości, jakie
Ponieważ obiekt tabeli używa typu zewnętrznego FP16, więc zajmuje
on adresy od 18.00 do 21.00.
UWAGA:
Mimo, że obiekt tabeli zawiera cztery wartości, musisz
podać tylko jeden adres, mianowicie adres pierwszej wartości w
tabeli. Zakłada się, że następne wartości w tabeli znajdują się pod
adresami następnymi kolejnymi po pierwszym.
Rysunek 3. 55 Na karcie Edytuj mapowanie wpisujesz konkretny adres PLC. Zwróć
uwagę, że musisz podać tylko jeden adres. IGSS przyjmuje, że wartości mają kolejne
adresy.
6.
Kliknij OK. Pojawi się mały prostokąt, przedstawiający obiekt tabeli.
Umieść ten prostokąt na diagramie i zmień jego wymiary na
odpowiednie, następnie umieść nad nim nazwę a wewnątrz wartości.
Rysunek 3. 56 Diagram Zarys ze wskaźnikiem temperatury na swoim miejscu.
Zdefiniuj Obiekty Liczników
Cel
Mamy już prawie całą konfigurację. Brakuje jeszcze tylko dwóch rzeczy:
•
Licznika, który liczy litry wody w zbiorniku i
•
Tekstu, wyświetlającego aktualny stan procesu
Zaczniemy od zdefiniowania obiektu licznika, C0147.
Aby zdefiniować
obiekt
licznika(C0147)
Krok
1.
Czynność
•
Wybierz Obiekty → Pole prostokątne. Pojawi się Przeglądarka
obiektów.
•
Wybierz Licznik I wpisz nazwę i opis, tak jak pokazuje
Rysunek 3. 57
nazwę obiektu i opcjonalnie opis
101
102
IGSS Zaczynamy
2.
· Kliknij Utwórz. Pojawi się pole dialogu właściwości obiektu licznik.
· Wybierz jednostki miary i wartości takie, jakie pokazuje Rysunek 3.
58.
Rysunek 3. 58 Na karcie Licznik określasz jednostki miary, ustawiasz wartości
wstępnie ustaloną i maksymalną i decydujesz, czy chcesz zezwolić na nadzór
alarmowy (pole wyboru Granica).
3.
Kliknij zakładkę karty Definicje zarządzania danymi i wpisz wartości dla
obiektu licznika, jakie pokazuje Rysunek 3. 59.
Jak widać, w grupie Rejestrowanie wybrano Brak, bo rejestrowanie
nie dotyczy tego obiektu.
W grupie Interwał redukcji wybierz wartość 10. W grupie Redukcja
danych zaznacz pole obok Maksimum. W grupie Transfer do historii
wybierz Wart.zredukowana.
zbierania danych. Zwróć uwagę, że nie ma tu rejestrowania.
4.
Kliknij zakładkę karty Wyświetl.
· W grupie Stan/wartość zaznacz pole Jednostki, żeby na diagramie
procesu pokazywać jednostki.
103
104
IGSS Zaczynamy
5.
Kliknij zakładkę karty Edytuj mapowanie i wpisz wartości, jakie pokazuje
Rysunek 3. 60
UWAGA: My używamy Przesunięcie w słowach tuż za obiektem tabeli,
to jest, 22.
Rysunek 3. 60 Na karcie Edytuj mapowanie podajesz specyficzny adres PLC. Mu
używamy Przesunięcie w słowach tuż za obiektem tabeli, to jest, 22.
6.
•
Kliknij OK. Pojawi się mały prostokąt, przedstawiający obiekt
licznika.
•
Umieść ten prostokąt na właściwym miejscu i nadaj mu
odpowiednie wymiary, następnie umieść nad nim nazwę a
wartości wewnątrz niego.
Rysunek 3. 61 Diagram Zarys z obiektem licznika, C0147, na swoim miejscu.
105
Zdefiniuj Obiekty Tekstowe
Cel
Ostatnim obiektem, który umieścimy na diagramie jest tekst, opisujący aktualny stan procesu. W
tym celu zdefiniujemy obiekt tekstowy, Wiadomość.
Aby zdefiniować
obiekt tekstowy
(Wiadomość)
Krok
1.
Czynność
•
Wybierz Obiekty → Pole prostokątne. Pojawi się Przeglądarka
obiektów.
•
Wybierz Tekstowy i do pola Nazwa wpisz Wiadomo••.
•
Wyczyść pole wyboru Nazwa i zaznacz pole wyboru Wartość.
nazwę obiektu tekstowego.
2.
•
tekstowego.
•
W polu Długość wpisz 70 i wpisz początkowy tekst, tak jak
pokazuje Rysunek 3. 63
106
IGSS Zaczynamy
Rysunek 3. 63 Na karcie Obiekt tekstowy wpisujesz maksymalną długość tekstu i
początkowy tekst.
3.
Kliknij zakładkę karty Definicje zarządzania danymi i wybierz opcje, jakie
Rysunek 3. 64 Na karcie Definicje zarządzania danymi definiujesz
właściwości zbierania danych. Zauważ, że jest tam interwał
skanowania. Ale nie ma rejestrowania.
4.
Kliknij zakładkę karty Edytuj mapowanie i wpisz adres PLC, tak, jak
UWAGA:
Dla obiektu strumienia używamy nowej grupy danych, 21.
Rysunek 3. 65 Na karcie Edytuj mapowanie wpisujesz specyficzny adres. Dla obiektu
tekstowego używamy nowej grupy danych, 21.
107
108
IGSS Zaczynamy
5.
•
Kliknij OK. Pojawi się mały prostokąt, przedstawiający obiekt
tekstowy.
•
Umieść ten prostokąt na właściwym miejscu i nadaj mu
odpowiednie wymiary, następnie umieść nad nim nazwę a
wewnątrz niego tekst.
WYNIK: Teraz konfiguracja jest zakończona. Aby umożliwić
operatorowi otwieranie automatycznie diagramu Zarys, wykonaj
procedurę przedstawioną poniżej.
Rysunek 3. 66 Diagram Zarys z obiektem tekstowym, umieszczonym na właściwym
miejscu, pokazującym aktualny stan procesu.
Aby przygotować
dla operatora
109
Krok
Czynność
1.
Wybierz Format → Ustaw obraz początkowy, aby ten diagram otwierał się
automatycznie, kiedy uruchamiany jest program Supervise
(Nadzorowanie).
2.
Wybierz Plik → Zapisz albo naciśnij klawisze CTRL + S, aby zachować
dotąd wykonaną pracę.
UWAGA:
Tak jak w każdym innym programie powinieneś
regularnie zachowywać wyniki wykonanej pracy, aby uniknąć strat
wyników i czasu na jej ponowne wykonywanie.
Zdefiniuj Okna Wykresów
Wprowadzenie
W systemie IGSS są dwa typy wykresów. Jeden jest to ustalony wykres, który jest umieszczany w
oddzielnym oknie wykresu. Poniższa procedura opisuje, jak definiować ten typ wykresu. Drugi typ
to wykres osadzony, który można zintegrować z diagramem procesu. Ten typ wykresu pozwala
tworzyć wykresy w układzie współrzędnych XY oprócz tradycyjnych przebiegów czasowych, które
oczywiście są obsługiwane przez oba typy wykresów.
Szczegóły na temat wykresów osadzonych patrz plik Help (Pomoc) okna programu Definition
Definiowanie).
Cel
Konfiguracja została zakończona, ale chcielibyśmy również zobaczyć na wykresie miernik
przepływu, zawór wlotowy i wskaźnik poziomu w oknie wykresu, aby uzyskać ogólny przegląd
stanu zbiornika T0147. W tym celu zdefiniujemy obiekt wykresu G0147.
Aby zdefiniować
okno wykresu
(G0147)
Krok
1.
Czynność
• Wybierz Wykres → Utwórz. Pojawi się pole dialogu. Właściwości
nowego wykres
• Wpisz nazwę i opis, jaki pokazuje Rysunek 3.68.
• Wybierz opcję Nazwa do menu, aby w menu Wykres okna programu
Nadzorowanie pokazywać nazwę tego wykresu.
• Wybierz elementy okna, które mają być pokazywane w oknie
diagramu, tak jak pokazuje Rysunek 3.67.
110
IGSS Zaczynamy
Rysunek 3. 67 W polu dialogu Właściwości nowego wykresu wpisujesz
nazwę i opcjonalnie opis, i wybierasz elementy okna do pokazywania.
2.
• Kliknij OK. Pojawi się pole dialogu Definiuj Parametry Wykresu.
• W kolumnie Nazwa Obiektu, wybierz z rozwijanych list takie obiekty,
UWAGA: Pozostaw resztę opcji w stanie domyślnym. Aby uzyskać
więcej szczegółów, kliknij symbol
znajdujący się w prawym
górnym rogu pola dialogu, a następnie kliknij na elemencie, o którym
informacje chcesz uzyskać.
Rysunek 3. 68 W polu dialogu Definiuj Parametry Wykresu definiujesz, które
elementy procesu chcesz pokazywać, okres wykresu i układ okna.
3.
• Kliknij OK. Pojawi się okno Wykres.
• Wyskaluj okno do pożądanych wymiarów i umieść na pozycji, w
jakiej chcesz, aby pokazywało się na ekranie operatora.
WSKAZÓWKA: Jeśli chcesz, żeby okno wykresu zawsze otwierało się
w tym samym miejscu i w takich samych rozmiarach, to możesz
zablokować te właściwości, usuwając znaki wyboru z pola Allow graph
move and resize (Pozwól przemieszczać i zmieniać wymiary wykresu)
na karcie Nadzór w programie System Configuration (Konfigurowanie
systemu).
Rysunek 3. 69 Możesz wyskalować i umieścić wykres na pozycji, jakiej chcesz.
Zainstaluj Konfigurację
Cel
Konfiguracja jest teraz gotowa do zainstalowania. Zainstalujmy ją i jeśli trzeba, skorygujmy
wszelkie błędy instalacji.
Aby zainstalować
konfigurację
Krok
1.
Czynność
Wybierz Plik → Zainstaluj Konfigurację, albo naciśnij CTRL + T. Pojawi się
pole dialogu Opcje Instalacji.
111
112
IGSS Zaczynamy
Krok
2.
Czynność
•
W grupie Ustawienia raportów instalacji zaznacz wszystkie
pola, aby wyświetlać te opcje w raporcie instalacji.
Rysunek 3. 70 Pole dialogu Opcje Instalacji pozwala kontrolować zawartość raportu
instalacji, <MyConfig>.prt i różne inne ustawienia.
WSKAZÓWKA: Zaznacz pole Pomiń to okno, aby w przyszłości
instalować bez oglądania tego pola dialogu. Aby ponownie wyświetlić
to okno, należy wybierając w menu Plik polecenie pliku Zainstaluj
Konfigurację przytrzymać wciśnięty klawisz SHIFT.
3.
Program instalacyjny zostanie automatycznie uruchomiony i sprawdzi
całą konfigurację.

Jeśli instalacja się uda, to pojawi się komunikat, informujący ile
obiektów zawiera instalowana konfiguracja. Z okna komunikatu
można wejść do raportu instalacji, plik, <MyConfig>.prt, klikając
przycisk Tak.

Jeśli w konfiguracji są jakieś błędy, to automatycznie otworzy się
program Troubleshooter (Diagnosta). Ten program zawiera listę
błędów i pozwala je kolejno skorygować. Po poprawieniu
wszystkich błędów powtórz instalowanie.
4.
Aby uruchomić konfigurację w programie Nadzorowanie, wybierz Start
→ Programy → IGSS 6.0 → IGSS Starter. Pojawi się pole dialogu IGSS
Starter.
5.
Kliknij przycisk Nadzór, aby uruchomić konfigurację w programie
Nadzorowanie.
6.
Jeśli konfiguracja zostanie uruchomiona, to nie musisz jej
zatrzymywać, aby ją uaktualnić. Wystarczy użyć funkcji Online Update
(aktualizacja na bieżąco) i wykonać kroki 2-3, opisane powyżej.
Raport z instalacji Po udanej instalacji konfiguracji, pojawi się pole dialogu, pozwalające obejrzeć raport z instalacji,
<MyConfig>.prt. Zawiera on szczegółowe informacje o konfiguracji, np. interwały skanowania,
interwały redukcji, wydajność komunikacji.
113
Rysunek 3. 71 Raport z instalacji zawiera szczegółowe informacje o konfiguracji.
Na końcu raportu z instalacji znajdują się ważne informacje o wydajności komunikacji z PLC.
Pokazuje je Rysunek 3. 72.
Rysunek 3. 72 Raport z instalacji zawiera ważne informacje o wydajności komunikacji z PLC
Więcej szczegółów na temat raportu z patrz “installation report” (raport z instalacji) w pliku Help
(Pomoc) okna programu Definition Definiowanie).
Aby skorygować
błędy w instalacji
Program Troubleshooter (Diagnosta)
UWAGA: Jeśli instalacja się nie uda, to automatycznie otworzy się program Troubleshooter
(Diagnosta). Są tam wymienione błędy instalacji. Dwukrotne kliknięcie błędu otwiera pole dialogu z
dalszymi szczegółami. Kliknięcie przycisku Locate Error in Definition (Zlokalizuj błąd w Definicji)
prowadzi do obiektu, który zawiera błąd.
114
IGSS Zaczynamy
Rysunek 3. 73 Plik rejestru błędów, <MyConfig>.err, jasno oznacza błędy, znalezione podczas procesu instalacji,
pozwalając szybko znaleźć błędne obiekty i skorygować błędy.
Aby skorygować
błędy w instalacji
Krok
Czynność
1.
Dwukrotnie kliknij wiersz przedstawiający błąd, który chcesz poprawić.
2.
Kliknij przycisk Locate Error in Definition (Zlokalizuj błąd w Definicji) aby
wejść do pola dialogu właściwości błędnego obiektu.
3.
Popraw błąd, wykorzystując informacje podane przez program
korygujący Troubleshooter i kliknij OK.
4.
Powtórz kroki 1 do 3 dla wszystkich błędów.
5.
Ponownie zainstaluj konfigurację.
UWAGA: Nie możesz uruchomić konfiguracji, zanim nie
skorygujesz wszystkich błędów.
Szczegóły na temat instalowania konfiguracji, patrz “installing” (“instalowanie) w pliku Help
(Pomoc) okna programu Definition Definiowanie).
Symuluj Wartości Procesu
Cel
Używanie plików
.sim
Obecnie mamy w naszej konfiguracji wszystkie obiekty i chcielibyśmy symulować wartości z
rzeczywistego procesu i alarmy, żeby zobaczyć, jak operator będzie widział diagram procesu w
programie Nadzorowanie. Jednocześnie możemy optycznie sprawdzić czy układ naszego
diagramu będzie działał, kiedy proces “ożyje”.
Aby zobaczyć symulowane wartości w programie Nadzorowanie, wykonaj, co następuje:
• Stwórz plik danych symulacji, <MyConfig>.sim
• Sprawdź, czy na karcie Data Collection (Zbieranie danych) w programie System Configuration
(Konfigurowanie systemu) wybrana jest opcja Run Simulated (Uruchamiaj symulację).
115
Aby utworzyć plik Wykonaj, co następuje:
.sim
Krok
Czynność
1.
Otwórz edytor tekstu, np., WordPad.
2.
Wpisz tekst, jaki pokazuje Rysunek 3. 74.
Rysunek 3. 74 Przykład pliku .sim. Zauważ, że podajesz dla każdego obiektu wiele
wartości. Mechanizm zbierania czyta ten plik cyklicznie od początku do końca.
3.
Zachowaj ten plik w folderze głównym tej konfiguracji, jako demo.sim.
Szczegóły na temat składni w pliku symulacji patrz “simulating” (symulacja) w pliku Help (Pomoc)
okna programu Definition (Definiowanie).
Aby symulować
wartości procesu
Krok
1.
Czynność
Sprawdź, czy mechanizm zbierania danych może pracować z
symulacją. Zrób to następująco:
•
Wybierz Start → Programy → IGSS 6.0 → System Configuration.
•
Kliknij kartę DC i zaznacz pole Run Simulated.
2.
Zainstaluj konfigurację w programie Definition Definiowanie) (patrz
procedura “Zainstaluj Konfigurację” poniżej).
3.
Wybierz Start → Programy → IGSS 6.0 → IGSS Starter. Pojawi się pole
dialogu IGSS Starter.
4.
Kliknij przycisk Supervise (Nadzorowanie).
WYNIK: Automatycznie uruchomiony został program Nadzorowanie i
używa danych symulowanych z pliku .sim, aby pokazać wartości
procesu. Jeśli występują jakieś błędy składniowe, to natychmiast po
uruchomieniu mechanizmu zbierania danych (DC) będą one
zgłoszone.
Zdefiniuj Raporty Operatora
Cel
Ostatnią rzeczą, jaką trzeba zrobić, jest utworzenie formularzy raportów operacyjnych, do których
operator będzie miał dostęp z programu Supervise (Nadzorowanie).
116
IGSS Zaczynamy
Harmonogram
tworzenia raportu
Definiując nowe raporty trzeba przejść następujące fazy:
• Tworzenie formatu raportu
• Tworzenie nagłówków raportu
• Włączenie do raportu obiektów
• Testowanie raportów
• Udostępnienie raportów w programie Nadzorowanie
Typy raportów
IGSS zawiera następujące standardowe typy raportów:
• Raport Okresowy (dzienny, tygodniowy, miesięczny, kwartalny i roczny)
• Raport Chwilowy (aktualne wartości procesu)
• Raport Alarmowy
Aby utworzyć
format raportu
W naszym przykładzie utworzymy format dla raportów okresowych (dziennego, tygodniowego,
itp.). Wykonaj, co następuje:
Krok
Czynność
1.
Wybierz Start → Programs → IGSS 6.0 → Definition. Uruchomi się
program Definition (Definiowanie).
2.
Kliknij Edycja → Formaty raportów. Pojawi się pole dialogu Formaty
raportów
3.
•
W obszarze Format raportów kliknij Utwórz. Pojawi się pole
dialogu Właściwości formatu raportu.
•
Do pola Nazwa formatu wpisz DemoReport.
Rysunek 3. 75
•
Zaznacz pole Ustaw jako domyślny, aby kiedy operator zażąda
raportu, automatycznie sugerować ten format.
•
Kliknij przycisk opcji Raport okresowy, aby umożliwić
operatorowi tworzenie raportów dziennych, tygodniowych,
miesięcznych, kwartalnych i rocznych na bazie tego formatu.
•
Kliknij OK, aby wrócić do pola dialogu Formaty raportów.
Rysunek 3. 76 W tym polu dialogu tworzysz i utrzymujesz formaty raportów, na których
bazują operatorzy. Format raportu można podzielić na części (Nagłówki raportu).
4.
W Nagłówek raportu kliknij przycisk Utwórz... Pojawi się pole dialogu
Właściwości nagłówka raportu.
•
Do pola Tekst nagłówka wpisz Przepływ i poziom, tak
jak pokazuje poni•szy Rysunek 3. 77.
Rysunek 3. 77
5.
Powtórz krok 4 dla następnych nagłówków, mianowicie “Różne” i
“Zawory”
6.
Kliknij OK, aby wrócić do pola dialogu Formaty raportów.
WSKAZÓWKA: Możesz zmienić kolejność nagłówków raportu,
przeciągając i upuszczając je myszą. Z definicji nagłówki są
sortowane alfabetycznie.
7.
Aby dołączyć obiekty, kliknij przycisk Przeglądaj w obszarze Wybrane
obiekty. Pojawi się Przeglądarka obiektów.
Teraz włączymy do raportu następujące obiekty:
117
118
IGSS Zaczynamy
8.
Nazwa tego obiektu
Ma być pod tym nagłówkiem
raportu
F0147 (Min/Max)
Przepływ i poziom
L0147 (Average)
Przepływ i poziom
C0147 (Max)
Różne
T0147 (Average)
Różne
V1 (Change)
Zawory
V2 (Change)
Zawory
• Wybierz dwa pierwsze obiekty z listy, trzymając wciśnięty klawisz
CTRL, kiedy klikasz na każdym z obiektów i przeciągnij je na
nagłówek raportu “Przepływ i poziom” w polu dialogu Formaty
raportów.
• Powtórz te czynności dla pozostałych obiektów, przeciągając je na
nagłówki “Różne” i “Zawory” odpowiednio.
WYNIK: Teraz format raportu jest gotowy do użytku. Musimy jednak
dać bezpośredni dostęp do programów raportów operatorowi (patrz
“Aby włączyć raporty do programów użytkownika).
Rysunek 3. 78 W tym polu dialogu włączasz poszczególne obiekty do raportu i
określasz, do których nagłówków raportu one należą.
9.
Kliknij OK, aby powrócić do pola dialogu Formaty raportów.
Operator musi mieć bezpośredni dostęp do tego formatu raportu, więc włączymy linki do
programów raportów do menu Programy Użytkownika (User Programs) w programie Supervise
(Nadzorowanie).
UWAGA:
Program instalacyjny z założenia dodaje linki do programów Raporty okresowe i Raport
chwilowy. Poniższa procedura opisuje, jak robić to ręcznie.
Aby włączyć
raporty do
programów
użytkownika
Krok
1.
119
Czynność
W programie Definicje, wybierz Programy użytkownika → Zagospodaruj
do nadzoru (Customize for Supervise). Pojawi się pole dialogu Dostęp do
programów użytkownika z poziomu Nadzorowanie.
• Kliknij Nowy, następnie wpisz Dmyrep.mde które jest nazwą pliku
programu Raporty okresowe. Kliknij OK.
UWAGA: Podczas instalowania instalacyjna ścieżka dostępu IGSS
stanie się częścią zmiennej środowiska Windows, PATH. To znaczy,
że nie trzeba tu podawać pełnej ścieżki dostępu.
• Do pola tekstowego Tekst menu wpisz Raporty okresowe.
• Powtórz to dla Raportów chwilowych Tym razem wpisz nazwę
pliku Actrep.mde.
• Kliknij OK.
• Zainstaluj konfigurację (patrz procedura “Zainstaluj Konfigurację” w
tym rozdziale).
Rysunek 3. 79 W tym polu dialogu określasz ścieżki dostępu i nazwy programów, które
chcesz włączyć do menu Programy Użytkownika programu Nadzorowanie.
120
IGSS Zaczynamy
2.
Sprawdź wyniki w programie Nadzorowanie, w następujący sposób:
•
Wybierz Start → Programy → IGSS 6.0 → IGSS Starter.
•
Kliknij Nadzór.
•
Wybierz Programy użytkownika → Raporty okresowe. Pojawi się
pole dialogu Raporty okresowe.
Rysunek 3. 80 W tym polu dialogu operator wybiera odpowiedni typ raportu i datę
raportu i wybiera albo raport przeglądowy, albo szczegółowy.
Automatyczne
drukowanie
raportów
Jeśli chcesz drukować raporty w regularnych odcinkach czasu, to radzimy używać programu Job
Scheduler (Harmonogram zadań). Pozwala on uruchamiać każdy program w określonym czasie.
Możesz drukować co rano, np. o godzinie 7:00 dzienny raport. W programie Job Scheduler
(Harmonogram zadań) łatwo to zrobić.
Więcej szczegółów na temat automatycznego drukowania patrz plik Help (Pomoc) okna programu
Job Scheduler (Harmonogram zadań).
Szczegóły dotyczące raportów patrz plik Help (Pomoc) okna programu Report (Raport).
Część D: Ulepszanie konfiguracji
121
Część D: Ulepszanie Konfiguracji
Przegląd
Omówienie tej
części
W tej części omawiamy niektóre bardziej zaawansowane właściwości systemu IGSS. Aby
umożliwić zaznajomienie się z nimi, ulepszymy konfigurację, którą właśnie utworzyliśmy,
używając:
• Paska narzędzi Rysowanie (Drawing).
• Standardowych deskryptorów (obiekty rysowania, kontrolki Windows, etc.)
• Paska narzędzi Biblioteka narzędzi
Spis treści
Używanie zaawansowanych cech w IGSS ........................................................................... 121
Używaj linii do obiektów Analogowych.................................................................................. 122
Użyj wielokątów do Obiektów Analogowych ......................................................................... 125
Ulepsz Wskaźniki Paskowe .................................................................................................. 130
Użyj Przycisków Poleceń dla Obiektów Licznika................................................................... 132
Używaj pól komend albo pól kombi dla obiektów cyfrowych ................................................. 134
Osadzona lista alarmów ....................................................................................................... 137
Osadzone Diagramy ............................................................................................................. 139
Siatka (przypinana)............................................................................................................... 142
Używanie Animowanych Symboli ......................................................................................... 144
Umieść Ulubioną Grafikę w Bibliotece narzędzi.................................................................... 147
Widok Tabeli Właściwości.................................................................................................................... 149
Używanie zaawansowanych cech w IGSS
Wprowadzenie
W tej części rozdziału wypróbujemy niektóre zaawansowane cechy w systemie IGSS. Pozwalają
one prezentować składniki procesu w zupełnie nowy sposób, na przykład używając elementów
sterujących Windows.
Pasek narzędzi
Rysowanie
(Drawing)
W starszych wersjach systemu IGSS, używany był obrazek tła z zewnętrznych programów
graficznych, ale teraz można używać kolorów tła i rysować proces od podstaw, wykorzystując
paska narzędzi programu Rysowanie i innych właściwości, znanych z programów do rysowania.
Poniższy rysunek przedstawia funkcje poszczególnych przycisków z paska narzędzi Drawing
(Rysowanie).
Linia
wielokąt
elipsa
siatka
tekst
AciveX
Avi/GIF
Osadzony diagram
Symbol animowany
powiększeni
e
Linia łamana
prostokąt
rysunek
OLE
osadzony wykres
Osadzona
lista alarmów
Przycisk
Windows
Rysunek 3. 81 Pasek narzędzi Rysowanie (Drawing) pozwala tworzyć obiekty rysunkowe i umieszczać pliki graficzne oraz
obiekty ActiveX/OLE oraz osadzone typy wykresów na diagramie procesu.
Składniki, które tworzysz używając paska narzędzi Drawing (Rysowanie) mogą być albo statyczne,
albo połączone z obiektem IGSS. W tym drugim przypadku wygląd np. obiektu rysunku jest
dołączony do stanu albo wartości składnika procesu.
122
IGSS Zaczynamy
Szczegółowe informacje o pasku narzędzi Drawing (Rysowanie) znajdziesz w pliku Help (Pomoc)
okna programu Definition (Definiowanie), pod hasłem “toolbars; Drawing toolbar” (paski narzędzi;
Pasek narzędzi Rysowanie).
Standardowe
deskryptory
Najbardziej typowym sposobem pokazywania obiektów IGSS na diagramie procesu jest używanie
symboli z wbudowanego pliku symboli, Symbols.v20. Możliwych jest jednak wiele dodatkowych
sposobów wyświetlania obiektów.
• Rysowanie obiektów (linia, wielokąt, etc.)
• Przycisk Windows (przycisk, pole kombinowane, etc.)
• Pliki graficzne (.bmp,.wmf,.emf,.gif, etc.)
• Pliki Multimediów (.avi i.gif)
• Obiekty OLE
• Kontrolki ActiveX
• Osadzone wykresy
• Osadzona Lista alarmów
• Osadzony Diagram
• Symbol Animowany
Kiedy używasz do przedstawienia obiektu IGSS standardowego deskryptora, to możesz powiązać
jego wygląd ze stanem, albo wartością obiektu.
Na temat szczegółów, dotyczących standardowych deskryptorów patrz “standard descriptors”
“standardowe deskryptory” w pliku Help (Pomoc) okna programu Definition Definiowanie).
Pasek narzędzi Biblioteka narzędzi pozwala przeciągać i upuszczać wybrane obiekty graficzne na
diagramy procesów.
Poniższy Rysunek pokazuje funkcjonalność tego paska narzędzi.
Rysunek 3. 82 Umieść swoje ulubione pliki graficzne w Bibliotece narzędzi i przeciągaj je na diagramy procesów, gdzie je
upuszczaj.
Więcej szczegółów na temat Biblioteki narzędzi znajdziesz w pliku Help (Pomoc) okna programu
Definition Definiowanie), pod hasłem “Library toolbar” (Biblioteka narzędzi).
Używaj linii do obiektów Analogowych
Cel
Zamiast jako miernika przepływu, F0147, używać standardowego symbolu z pliku symboli, można
użyć linii. Linię można umieścić na górze rury wlotowej, aby operator widział ewidentnie, że alarm
w tym obiekcie jest bezpośrednio związany z rurą dopływową.
Zastosujemy różne kolory dla zakresów alarmowych i pozwolimy, aby linia migała, kiedy obiekt
jest w stanie alarmowym.
Aby użyć linii jako
miernika
przepływu, F0147
UWAGA:
123
Zanim zaczniemy używać zaawansowanych cech, utworzymy nowy diagram,
Nowy_Obszar, Utwórz nowy diagram, zgodnie z procedurą “Zdefiniuj Obszary i Diagramy” Części
C.
Krok
1.
Czynność
Wybierz Obiekty → Standardowe Deskryptory → Linia. Pojawi się pole
dialogu Przeglądarka obiektów.
•
Wybierz Analogowy i zaznacz Wartość.
•
Z listy z prawej strony okna, wybierz F0147.
•
Kliknij Utwórz a pojawi się linia, przedstawiająca obiekt.
Rysunek 3. 83 Pole dialogu Przeglądarka obiektów pojawi się, kiedy włączysz
standardowy deskryptor do obiektu IGSS.4
2.
Umieść linię na pozycji tak jak pokazuje Rysunek 3. 84, następnie
umieść na pozycji nazwę i wartość.
Rysunek 3. 84 Umieść linię na górze rury wlotowej.
124
IGSS Zaczynamy
3.
Dwukrotnie kliknij linię, aby zdefiniować jej właściwości. Kliknij
zakładkę karty Atrybuty linii.
•
W grupie Kolor linii dwukrotnie kliknij właściwość Bind Kolor
Linii, aby ją wybrać.
•
Dwukrotnie kliknij każdy z pasków kolorów, aby wskazać
odpowiednie kolory dla poszczególnych atomów (limity
alarmów).
Rysunek 3. 85 W grupie Kolor linii, wiążesz kolor linii z aktualną wartością procesu.
Możesz określić indywidualne kolory dla różnych stopni alarmów.
4.
125
•
W grupie Powiązania do alarmów obiektu dwukrotnie kliknij
Migająca linia, aby zezwolić na miganie linii, kiedy obiekt jest w
stanie alarmu.
•
Dwukrotnie kliknij każdy z pasków kolorów, aby wybrać
odpowiednie kolory.
Rysunek 3. 86 W grupie Powiązania do alarmów obiektu zezwalasz na miganie
linii, kiedy obiekt jest w stanie alarmu i wybierasz odpowiednie kolory.
5.
Kliknij OK.
Użyj wielokątów do Obiektów Analogowych
Cel
Jeśli masz zbiornik w kształcie innym niż prostokątny, to możesz użyć wielokąta do
przedstawienia poziomu zawartości zbiornika. W tym przykładzie użyjemy istniejącego obiektu
L0147. Spowodujemy, że tło wielokąta będzie migać, kiedy wartość procesu osiągnie limity
alarmowe.
Tym razem użyjemy paska narzędzi Rysowanie (Drawing), do utworzenia wielokąta i później
połączymy jego wygląd z L0147.
Aby użyć
wielokąta jako
obiektu
analogowego
Krok
1.
2.
Czynność
Jeśli na ekranie nie widać paska narzędzi Rysowanie (Drawing), to
wybierz Widok → Pasek narzędzi Rysowanie (Drawing).
Kliknij przycisk
wielokątów.
, aby uaktywnić narzędzie do rysowania
126
IGSS Zaczynamy
3.
•
Kliknij jeden raz w miejscu, gdzie chcesz umieścić lewy górny
róg wielokąta i narysuj pierwszą linię pionową.
•
Kliknij jeden raz w miejscu, gdzie chcesz żeby znalazł się
koniec pierwszej linii pionowej.
•
Powtórz to dla wszystkich linii aż do uzyskania kształtu, jaki
pokazuje Rysunek 3.87
• Dwukrotnie kliknij na krawędzi, kiedy wielokąt zostanie
zamknięty.
Rysunek 3. 87 Wielokąt przedstawiający zbiornik jest gotowy, aby połączyć go z
odpowiednim obiektem IGSS.
UWAGA: Jeśli umieścisz rogi wielokąta nieprawidłowo, to możesz
kliknąć polecenia Edycja → Cofnij. Możesz ponownie wykonać cofnięte
polecenie, klikając polecenia Edycja →Powtórz.
4.
Kliknij prawym przyciskiem myszy wielokąt i wybierz Połącz. Pojawi się
•
•
W obszarze Nazwa wybierz L0147.
•
W obszarze Otwórz według nazwy, zaznacz pole Pokaż
właściwości.
Rysunek 3. 88 Pole dialogu Przeglądarka obiektów pojawi się, kiedy łączysz
standardowy deskryptor do obiektu IGSS.
5.
Kliknij Otwórz / Wybierz. Pojawi się pole dialogu Właściwości obiektu.
Kliknij ponownie OK, bo nie chcemy zmieniać żadnych właściwości.
Pojawi się nazwa obiektu i wartość. Umieść je na rysunku tak, jak
6.
Dwukrotnie kliknij wielokąt i wybierz zakładkę karty Atrybuty wielokąta.
•
W grupie Kolor tła, Dwukrotnie kliknij właściwość Bind Kolor tła, aby
ją wybrać.
•
Dwukrotnie kliknij każdy z pasków kolorów, i wskaż odpowiednie
kolory.
127
128
IGSS Zaczynamy
Rysunek 3. 89 W grupie Kolor Tła zezwalasz na miganie tła i wzbierasz odpowiednie
kolory.
7.
•
W grupie Powiązania do alarmów dwukrotnie kliknij właściwość
Migające tło, aby zezwolić na miganie tła, kiedy obiekt jest w
stanie alarmowym.
•
Dwukrotnie kliknij pasek Kolor migającego tła i wybierz
odpowiedni kolor.
Rysunek 3. 90 W grupie Powiązania do alarmów zezwalasz na miganie tła, kiedy
obiekt jest w stanie alarmu i wzbierasz odpowiednie kolory.
8.
•
W grupie Informacje dodatkowe dwukrotnie kliknij każdy z
dwóch pasków kolorów, aby wybrać kolor wypełnienia i wzór.
•
Dwukrotnie kliknij Kierunek wypełniania i wybierz Góra.
•
Dwukrotnie kliknij Kryteria wypełniania i wybierz Wartość
aktualna.
•
Dwukrotnie kliknij Wypełnienie aktywne, aby zezwolić na
wypełnianie wielokąta zgodnie z wartością procesu.
Rysunek 3. 91 W grupie Informacje dodatkowe wybierasz kolor i wzór wypełnienia
oraz kryteria wypełniania, na przykład Wartość aktualna, aby pokazywać wartość
procesu. Te właściwości determinują wypełnienie wielokąta.
9.
Kliknij OK. Wielokąt powinien teraz wyglądać następująco.
Rysunek 3. 92 Wielokąt jest umieszczony a jego wypełnienie odzwierciedla aktualną
wartość procesu.
129
130
IGSS Zaczynamy
Ulepsz Wskaźniki Paskowe
Cel
Kiedy definiowaliśmy obiekt, przedstawiający poziom wody w zbiorniku, L0147, to zdefiniowaliśmy
standardowy wskaźnik paskowy. Teraz zagospodarujemy ten wskaźnik, używając kilku z licznych
dostępnych właściwości układu graficznego.
Aby zdefiniować
wskaźnik
paskowy
(zaawansowany)
Krok
1.
Czynność
Wybierz Obiekty → Wskaźnik paskowy. Pojawi się Przeglądarka obiektów.
•
W obszarze Nazwa, wybierz L0147 i kliknij Utwórz. Pojawi się karta
Atrybuty paska.
Rysunek 3. 93 Kiedy definiujemy nowy wskaźnik paskowy, wtedy pojawia się pole
dialogu Przeglądarka obiektów. W tym przypadku wybierzemy istniejący obiekt
analogowy, L0147.
2.
•
W grupie Obszary graniczne wybierz Linie + Strzałki, aby
pokazywać granice alarmowe.
•
W grupie Kolory kliknij Linia graniczna i wybierz kolor czerwony
dla linii granicznej alarmu.
•
W grupie Wyrównanie osie wybierz Lewo, aby pokazywać osie
wartości z lewej strony zbiornika.
•
W grupie Widok paska wybierz 2-D, aby pokazywać pasek
dwuwymiarowo.
•
W grupie Atrybuty skali zaznacz Skala i Wartości.
•
Kliknij OK. Pojawi się wskaźnik paskowy.
Rysunek 3. 94 Właściwości układu graficznego wskaźnika paskowego zostały
wprowadzone. Skorzystaj z podglądu paska, aby sprawdzić wyniki.
3.
Przemieść wskaźnik paskowy nad zbiornik i zmień jego wymiary tak,
żeby mieścił się wewnątrz zbiornika, jak to pokazuje Rysunek 3. 95.
Następnie umieść na miejscu nazwę i wartość.
Rysunek 3. 95 Wskaźnik paskowy umieszczony na właściwym miejscu. Zauważ dwie
linie granic alarmowych, które jasno informują operatora, jeśli poziom wody zbliża się
do stanu alarmowego.
131
132
IGSS Zaczynamy
Użyj Przycisków Poleceń dla Obiektów Licznika
Cel
Obiekt licznika, C0147, który zlicza ilość litrów, wlanych do zbiornika na godzinę, został pierwotnie
utworzony jak prostokątne pole. Używając zamiast tego przycisku poleceń pozwolimy operatorowi
wstawiać na przykład uprzednio zdefiniowaną wartość, klikając przycisk.
Aby użyć
przycisku poleceń
jako licznika
Krok
1.
Czynność
Wybierz Obiekty → Standardowe Deskryptory → Przycisk poleceń. Pojawi
się pole dialogu Przeglądarka obiektów.
•
Wybierz Licznik i zaznacz Wartość.
•
Do pola Nazwa wpisz C0147.
•
Kliknij Utwórz. Pojawi się przycisk poleceń.
Rysunek 3. 96 Kiedy korygujemy przycisk poleceń, aby przedstawiał obiekt IGSS pojawi się pole dialogu
2.
Przemieść przycisk poleceń, nazwę i wartość na pozycję, jaką
pokazuje Rysunek 3. 98 i zmień wymiary przycisku tak jak trzeba.
3.
Dwukrotnie kliknij ten przycisk wybierz kartę Atrybuty przycisku.
•
W grupie Komenda przy kliknięciu dwukrotnie kliknij właściwość
Bind komenda przy.... Dwukrotnie kliknij właściwość Wstępnie
ustawione, aby pozwolić operatorowi wydawać tę komendę,
klikając przycisk.
•
W grupie Informacje dodatkowe dwukrotnie kliknij właściwość
Tekst wyświetlany i do następnego pola dialogu wpisz Preset
oraz kliknij OK.
Rysunek 3. 97 W grupie Komenda przy kliknięciu wiążesz przycisk z jedną z
czterech komend licznika, którą może wydawać operator.
4.
Kliknij OK. Obiekt licznika powinien teraz wyglądać następująco.
Rysunek 3. 98 Przycisk poleceń, przedstawiający licznik jest skończony. Operator może
wydawać komendę Preset, klikając ten przycisk.
133
134
IGSS Zaczynamy
Używaj pól komend albo pól kombi dla obiektów cyfrowych
Cel
Dwa zawory, V1 i V2, zdefiniowaliśmy pierwotnie, używając standardowych symboli zaworów z
pliku symboli. IGSS daje dwie przydatne inne możliwości, aby użyć pola komend albo pola kombi.
Aby zdefiniować
obiekt cyfrowy,
jako pole
komendy (V1)
Krok
1.
Czynność
Wybierz Obiekty →Pole komend. Pojawi się pole dialogu Przeglądarka
obiektów.
•
W widoku drzewa kliknij znak + obok Global, następnie znak +
obok Cyfrowy i wybierz szablon Zawór.
•
Na liście obiektów wybierz V1.
Rysunek 3. 99 Kiedy definiujemy pola komend, jak zwykle pojawi się Przeglądarka
obiektów.
2.
•
Kliknij Utwórz. Pojawi się karta Ustaw układ komend.
•
Zaznacz wszystkie cztery pola z prawej strony podglądu.
•
W grupie Wyrównaj wybierz Poziomo.
Rysunek 3. 100 Na karcie Ustaw układ komend, definiujesz graficzny obraz pola
komend. Zwróć uwagę, że możesz pokazywać zarówno komendy jak i stan aktualny.
3.
•
Kliknij OK. Pojawi się pole komend.
•
Umieść i zwymiaruj to pole tak, jak pokazuje Rysunek 3. 101,
następnie umieść na miejscu nazwę.
Rysunek 3. 101 Pole komend jest umieszczone na właściwej pozycji. Zauważ, że
operator stale może widzieć dostępne komendy i aktualny stan.
135
136
IGSS Zaczynamy
Aby zdefiniować
obiekty cyfrowe
jako pola
kombinowane
(V2)
Krok
1.
Czynność
Wybierz Obiekty → Standardowe Deskryptory → Pole Kombinowane.
Pojawi się pole dialogu Przeglądarka Obiektów.
•
W widoku drzewa kliknij znak + obok Global, następnie znak +
obok Cyfrowy i wybierz szablon Zawór.
•
Na liście obiektów, wybierz V2.
Rysunek 3. 102 Kiedy definiujemy pole kombi, pojawi się Przeglądarka obiektów.
2.
Umieść pole kombinowane na odpowiedniej pozycji i dopasuj
wymiary, tak jak pokazuje Rysunek 3. 103. Następnie umieść na
miejscu nazwę i stan.
WSKAZÓWKA: Aby umożliwić pokazywanie obu komend na liście
rozwijanej, rozciągnij w dół obszar pola kombi. Kliknij na tym polu i
umieść kursor nad środkowym uchwycie na dolnej krawędzi. Kiedy
pojawi się rączka, zwymiaruj je tak, jak trzeba.
137
Rysunek 3. 103 Pole kombi, przedstawiające V2 znajduje się na miejscu. Operator
wybiera odpowiednią komendę z rozwijanej listy komend.
Osadzona lista alarmów
Cel
Teraz chcemy utworzyć osadzoną listę alarmów, która pokazuje wszystkie alarmy z przepływu, to
będą alarmy numer 102 do 105.
Cały wybór alarmów tej konfiguracji można pokazywać na osadzonej liście alarmów. Lista może
zawierać na przykład alarmy z obiektów na konkretnym diagramie.
Aby użyć
osadzonej listy
alarmów
Krok
1.
Czynność
Wybierz Obiekty → Standardowe Deskryptory → Osadzona lista alarmów.
Lista alarmów umieszczona jest na diagramie.
Umieść listę alarmów w prawym górnym rogu diagramu.
2.
Kliknij prawym przyciskiem myszy tło listy alarmów i wybierz
Właściwości.
138
IGSS Zaczynamy
3.
Pojawi się pole dialogu Właściwości osadzonej listy alarmów.
Rysunek 3. 104
4.
Kliknij przycisk Dodaj w grupie Filtry. Pojawi się pole dialogu
Definiowanie filtrów.
Rysunek 3. 105
5.
W grupie Edytuj ustawienie wykonaj, co następuje:
•
Na liście Właściwość wybierz Numer Alarmu.
•
Na liście Warunek wybierz pomiędzy.
•
Do pola Wartość wpisz 102 a 105.
6.
Kliknij Dodaj, aby dodać warunek filtrowania. Pole dialogu powinno
teraz wyglądać następująco.
7.
Kliknij OK.
8.
W grupie Filtry wybierz Alarmy przepływu i zaznacz pole wyboru
Domyślny.
9.
Diagram powinien teraz wyglądać następująco.
139
Rysunek 3. 106
Rysunek 3. 107
Osadzone Diagramy
Cel
Teraz chcemy utworzyć osadzony diagram, na którym będziemy mogli oglądać zarówno diagram
Zarys, jak i Zarys-nowy. W tym celu najpierw utworzymy nowy diagram i nazwiemy go Podwójny
widok.
Osadzony diagram zawiera zbiór wielu logicznie powiązanych pod-procesów w jednym
deskryptorze. Ten deskryptor jest osadzony w standardowym diagramie IGSS.
Dla każdego pod-procesu zdefiniowany jest Sub-diagram a dla każdego z nich widoczny jest
przycisk. To powoduje, że widać pasek przycisków, z którego operator może wybierać pod-proces
do oglądania.
Najpierw utworzymy nowy diagram, w którym osadzimy diagram.
140
IGSS Zaczynamy
Aby utworzyć
osadzony Subdiagram
Krok
Czynność
1.
Wybierz Obiekty → Standardowe Deskryptory → Osadzony Diagram. W
lewym górnym rogu pojawi się diagram. Zmień wymiary tego
deskryptora osadzonego diagramu.
2.
Kliknij prawym przyciskiem myszy na białym pasku na górze
osadzonego diagramu i wybierz Właściwości.
3.
Pojawi się pole dialogu Właściwości Osadzonego Diagramu. Ustaw
Części użyte dla przycisków na 0.1, a Kolor tekstu jaki chcesz.
Rysunek 3. 108
4.
Kliknij zakładkę karty Sub-diagramy i kliknij przycisk Dodaj na Liście Subdiagramów.
5.
Do pola Wyświetl nazwę wpisz Zarys.
6.
W grupie Tło wybierz Obrazek i kliknij Przeglądaj aby znaleźć obrazek
który znajduje się w folderze [Scieżka Install]\Samples. Pojawi się pole
dialogu Open a Background Picture (Otwórz obrazek tła).
Rysunek 3. 109 W tym polu dialogu wybierz obrazek tła dla diagramu.
7.
Dwukrotnie kliknij plik Waterx.wmf.
8.
Kliknij OK.
9.
Powtórz te procedurę dla diagramu Zarys_Nowy.
Pole dialogu powinno teraz wyglądać następująco.
Rysunek 3. 110
10.
Kliknij OK.
11.
Twój diagram powinien wyglądać następująco.
Rysunek 3. 111
12.
Wejdź do diagramu Zarys i wybierz wszystkie obiekty. Następnie
skopiuj je.
141
142
IGSS Zaczynamy
13.
Wejdź do diagramu Podwójny widok i kliknij sub-diagram Zarys.
14.
Wybierz Edycja → Wklej jako odniesienie. Kliknij Tak, kiedy pojawi się
następujący komunikat.
Rysunek 3. 112
15.
Powtórz tę procedurę dla diagramu Zarys_nowy.
16.
Twój diagram powinien teraz wyglądać następująco.
Rysunek 3. 113
Siatka (przypinana)
Cel
Teraz chcemy zrobić diagram, zawierający kluczowe wartości konfiguracji.
Najpierw utworzymy diagram nazwany KeyValues.
Aby zrobić siatkę
Krok
1.
Czynność
Wybierz Obiekty → Standardowe Deskryptory → Siatka. Na diagramie w
lewym górnym rogu pojawi się siatka.
2.
Dwukrotnie kliknij siatę. Pojawi się pole dialogu Właściwości Siatki.
Kliknij zakładkę karty Środowisko i dopasuj właściwości tak, żeby
wyglądały jak na Rysunku poniżej.
Rysunek 3. 114
3.
Wejdź na kartę Zaznaczone Komórki.
Rysunek 3. 115
Wykonaj ustawienia tak, żeby tabela wyglądała jak pokazana na
rysunku poniżej. Można redagować komórki po ich dwukrotnym
kliknięciu.
Rysunek 3. 116
143
144
IGSS Zaczynamy
4.
Kliknij komórkę Stan/Wartość w wierszu V1 i na liście Typ komórki
wybierz Wartość obiektu.
5.
Kliknij Przeglądaj. Pojawi się pole dialogu Przeglądarka obiektów.
6.
Znajdź obiekt V1 i kliknij Otwórz/Wybierz.
7.
Na liście tego atomu wybierz Stan.
8.
W grupie Pokazuj alarm wybierz pole kolor tła, aby wyświetlać go, kiedy
obiekt jest w stanie alarmu.
9.
Powtórz kroki 4 do 8 dla kolumny Komenda/Wysoki Alarm, ale wybierz
na liście Komenda.
10.
Powtórz tę procedurę dla pozostałych obiektów, tak, żeby tabela
wyglądał następująco. (Wybierz Wartość aktualna i Wysoki Alarm dla
L0147, C0147 i F0147, pamiętaj, żeby zaznaczyć pole Jednostki z wartością).
Rysunek 3. 117
11.
Zachowaj i zainstaluj tę konfigurację.
12.
Uruchom program Supervise (Nadzorowanie).
13.
Wybierz Diagram → KeyValues (wartości kluczowe).
14.
Kliknij piktogram w lewym górnym rogu małego paska diagramu
KeyValues. Pojawi się menu systemu. Wybierz z menu Pin.
15.
Teraz możesz przeglądać swoją konfigurację, mając jednocześnie na
wierzchu diagram KeyValues.
Używanie Animowanych Symboli
Cel
Teraz chcemy wyświetlać zawór V2 za pomocą animowanego symbolu.
Aby utworzyć
Animowany
symbol
Krok
1.
Czynność
Wybierz Widok → Rysowanie, aby otworzyć pasek narzędzi do
rysowania.
2.
Znajdź symbol
i kliknij go, następnie kliknij diagram w miejscu, w
którym chcesz umieścić animowany symbol.
3.
Pojawi się rysunek wiatraka.
4.
Dwukrotnie kliknij ten rysunek a pojawi się strona Symbol animowany.
Rysunek 3. 118
5.
Używając paska do przewijania przewiń listę do kategorii Zawory
(Valves) i wykorzystaj ten, znajdujący się w lewym górnym rogu.
Rysunek 3. 119
6.
Kliknij OK a rysunek pojawi się na diagramie.
7.
Kliknij ten symbol prawym przyciskiem myszy i wybierz Połącz….
Pojawi się Przeglądarka obiektów.
145
146
IGSS Zaczynamy
8.
W widoku drzewa kliknij znak + obok Global, następnie obok Cyfrowy i
wybierz Zawór. Kliknij V2 w prawym okienku.
Rysunek 3. 120
9.
Kliknij Otwórz/Wybierz. Teraz symbol animowany jest połączony z
zaworem V2.
10.
Przejdź na kartę Symbol Animowany.
11.
Ustaw parametry dla następujących grup:
Przy alarmie:
•
Ustaw Tryb koloru wypełnienia na Zacieniony
•
Zaznacz pole wyboru Używaj koloru alarmowego
•
Ustaw Tryb migania na Niewidoczny
Zamknięty:
•
•
Ustaw Kolor wypełnienia na niebieski
Otwarty:
•
•
Ustaw Kolor wypełnienia na zielony
Orientacja:
•
Ustaw Przerzut na Pionowy
•
Ustaw Obrót na 90
12.
147
Umieść rysunek tak jak pokazano poniżej.
Rysunek 3. 121
13.
Do swego pliku *.sim dodaj następujący wiersz:
10 V2 1 1
To spowoduje, że animowany symbol zostanie przypisany stanowi
alarmowemu.
Umieść Ulubioną Grafikę w Bibliotece narzędzi
Cel
Wyobraźmy sobie, że tworzysz konfigurację dla fabryki, która ma wiele identycznych zbiorników,
ale umieszczone są one na diagramach różnych procesów. Zbiornik jest narysowany w
zewnętrznym programie graficznym, ale zamiast używać funkcji kopiowania i wklejania, możemy
umieścić go na pasku Biblioteki narzędzi.
Aby korzystać z
Biblioteki narzędzi
Krok
Czynność
1.
Narysuj zbiornik swoim ulubionym programie i eksportuj go albo
zachowaj w jednym z formatów graficznych, obsługiwanych w IGSS.
W naszym przykładzie używamy zbiornika Tank-2.emf z konfiguracji
Demo.
2.
Wybierz Widok → Biblioteka narzędzi, aby wyświetlić pasek narzędzi.
148
IGSS Zaczynamy
3.
• Kliknij prawym przyciskiem myszy na pasku narzędzi i z
wyskakującego menu wybierz Dodaj nowe narzędzie.
• Wybierz rysunek wykonany w kroku 1 i kliknij Otwórz, ścieżka
dostępu jest następująca [Ścieżka instalacyjna
IGSS]\Gssdemo\ENG. Na pasku narzędzi pojawi się grafika.
Rysunek 3. 122 W tym polu dialogu wybierz Rysunek, który chcesz umieścić w
Bibliotece narzędzi. Zaznacz pole Pokazuj podgląd, aby oglądać podgląd rysunku.
4.
• Kliknij prawym przyciskiem myszy rysunek na pasku narzędzi i
wybierz z rozwijanego menu polecenie Edytuj nazwę narzędzia.
• Wpisz do pola tekstowego w polu, które się pojawi Zbiornik 2 i
kliknij OK.
Rysunek 3. 123 W tym polu dialogu wpisz nazwę, którą chcesz pokazywać wraz z
miniaturą rysunku na pasku Biblioteki narzędzi.
5.
149
Kliknij Rysunek na pasku narzędzi i przeciągnij go na diagram
procesu.
Rysunek 3. 124 Zbiornik został przeciągnięty z paska Biblioteki narzędzi na diagram
procesu. Można tego zbiornika używać tylekroć ile to jest potrzebne.
Widok Tabeli Właściwości
Cel
Powiedzmy, że utworzyłeś konfigurację i dochodzisz do wniosku, że musisz zmienić węzły dla
wszystkich obiektów na konkretnym diagramie. Możesz wówczas wejść do Widoku tabeli
właściwości i zrobić zmiany dla wszystkich obiektów znacznie szybciej, niż gdybyś robił edycję
właściwości każdego obiektu osobno.
Aby używać
widoku tabeli
właściwości
Krok
Czynność
1.
Wejdź do diagramu Zarys_Nowy. Wybierz Diagram → Widok tabeli właściwości. Pojawi
się Widok tabeli właściwości.
2.
Kliknij poziom Atom. Właściwości atomów zostaną wyświetlone w okienku z prawej
strony.
Rysunek 3. 125
150
IGSS Zaczynamy
3.
Kliknij kolumnę Węzeł. Wpisz 0 dla każdego obiektu. Tabela powinna teraz wyglądać
następująco.
Rysunek 3. 126
Słownik
Słownik
Termin/skrót
Nazwa
angielska
Definicja
alarm
alarm
Alarm jest powiadomieniem, generowanym wtedy,
kiedy występuje błędna sytuacja, np. kiedy
wartość spadnie poniżej, albo przekroczy
określone granice.
analogowy
obiekt
analog
object
Analogowy obiekt jest składnikiem procesu, który
przyjmuje dowolne wartości z określonego
zakresu. Typowymi przykładami obiektów
analogowych są przepływomierz, wskaźnik
poziomu i termometr.
atom
atom
Atom odpowiada potencjalnemu adresowi PLC.
Na przykład obiekt analogowy ma dołączonych 6
atomów, to znaczy sześć zmiennych, które mogą
mieć adres w PLC: górny alarm, górny limit,
wartość aktualna, wartość zadana, dolny limit i
dolny alarm.
Czas
uniwersalny
UTC
Uniwersalny czas skoordynowany (poprzednio
nazywany Średni czas Greenwich), używany jako
podstawa do wyliczania czasu w większości
części świata.
IGSS używa tego formatu czasu wewnętrznie.
Można przełączać się na czas UTC I czas lokalny,
włączając albo wyłączając opcję "UTC Data/Czas"
w menu "View" (Widok).
diagram
diagram
Diagram procesu jest graficznym obrazem
procesu, albo jego części. Zwykle diagram składa
się z części stałej I części dynamicznej. Do części
stałej należą stałe części procesu, jak rury,
przewody, zbiorniki itp. Część dynamiczna
przedstawia składniki zmienne, jak zawartość
zbiorników, zawory, silniki itp., które zmieniają
stany albo wartości.
Diagramy można otwierać z menu Diagram, z
obszaru wrażliwego na klikanie, z symbolu albo
używając klawiszy funkcyjnych.
driver
driver
Drivery są programami, pozwalającymi systemowi
IGSS na komunikowanie się z PLC zbierającymi
dane z procesu. 7-Technologies opracowało
szeroki wachlarz driverów specyficznych dla typu,
ale można również używać driverów ogólnych, w
oparciu o standard OPC [OLE for Process Control]
element okna
window
element
Element okna jest częścią okna w środowisku
systemu Windows. Do elementów okna należą
przyciski maksymalizacji i minimalizacji, pasek
stanu, pasek tytułu itp. Te elementy mogą być
wyświetlane, albo ukrywane w oknach diagramów
i wykresów.
151
152
IGSS Zaczynamy
element
procesu
process
component
Element procesu jest fizycznym składnikiem
procesu w fabryce, na przykład silnik, pompa,
zawór itp.
Globalny
obszar
Global
area
Globalny obszar jest specyficznym obszarem.
Wsystkie obiekty, zdefiniowane w obszarze
Globalnym są automatycznie widoczne we
wszystkich obszarach. Obszar Globalny tworzony
jest automatycznie w konfiguracji IGSS. Nie
usuwaj ani nie zmieniaj nazwy tego obszaru.
Zalecamy definiowanie szablonów i obiektów
skalowania w obszarze Globalnym, aby były one
globalnie dostępne w całej konfiguracji.
grupa danych
data group
Grupa danych jest liczbą [albo tekstem]
określającym sekcję w układzie pamięci PLC,
która składa się z kilku jednostek albo bloków słów
(każde po 16 bitów) ponumerowanych od 0 do
256. Grupa danych jest określana jako część
adresu PLC.
IGSS
IGSS
Interaktywny Graficzny System Nadzoru
Interwał
redukcji
base
interval
Interwał redukcji określa, jak często system
redukuje wyniki skanowania z PLC do jednej
wartości określonej przez sposób redukcji, np.
średniej. Patrz też "redukcja danych".
interwał
skanowania
scan
interval
Interwał skanowania określa, jak często adres
PLC elementu jest skanowany. Ten interwał jest
definiowany na karcie Definicje zarządzania
danymi pola dialogu właściwości obiektu.
Można wybrać w programie Definition
(Definiowanie) cztery interwały skanowania. Są
one zdefiniowane w programie System
Configuration.
karta
tab
Karta jest „stroną” pola dialogu, odpowiadającą
fiszkom indeksowym katalogu Do karty wchodzi
się, klikając zakładkę karty na górze pola dialogu,
zawierającą nazwę karty. Każda karta zawiera
zbiór właściwości, na przykład, właściwości
zarządzania danymi.
klawisz
funkcyjny
function
key
Klawisz funkcyjny jest jednym z klawiszy F na
klawiaturze. W systemie IGSS można przypisać
często używane operacje klawiszom funkcyjnym.
Klawisze funkcyjne definiowane są jako część
właściwości diagramu, na przykład, F2 do
uruchamiania pompy a F3 do jej zatrzymywania.
Można zdefiniować do 24 klawiszy funkcyjnych dla
każdego diagramu. Klawisz prefiks służy do
aktywacji klawiszy funkcyjnych 13 - 24.
komenda
command
Komenda jest nazwanym poleceniem, które
operator wydaje w celu sterowania obiektu
cyfrowego. Na przykład komenda Otwórz otwiera
zawór, a zamknij, zamyka go Nazwy komend są
definiowane jako część szablonu cyfrowego.
konfiguracja
configuration
Konfiguracja jest modelem rzeczywistego procesu,
który jest monitorowany I sterowany; procesem
może być wszystko, od oczyszczalni ścieków aż
po wyrafinowane automatyczne linie produkcyjne.
Konfiguracja składa się z wielu diagramów
procesów, zawierających dynamiczne
reprezentacje elementów procesu [zawory, silniki,
Słownik
przepływomierze itp.], które operator może
sterować ze swego ekranu.
Lista Alarmów
Alarm List
Lista Alarmów przedstawia listę aktywnych
alarmów. Na Liście Alarmów operator może
oglądać historię alarmów [Alarm Log) i drukować
raporty statystyczne alarmów.
lokalne
local
Lokalne jest trybem wejścia / wyjścia I/O,
używanym dla atomów, generowanych lokalnie w
systemie IGSS, na przykład, alarm generowany po
przekroczeniu wartości granicy alarmu.
Łączenie i
osadzanie
obiektów
[OLE]
OLE Linking and
Embedding
(OLE)
OLE jest standardem, służącym do łączenia albo
osadzania w systemie IGSS elementów
utworzonych w programach innych autorów.
Można na przykład zdefiniować diagram osadzony
metodą OLE, który zwiera link do arkusza
kalkulacyjnego MS Excel, którego operator
potrzebuje podczas nadzoru. Zwróć uwagę, że
kiedy tylko uruchomisz taki diagram, aplikacja
serwera OLE będzie udostępniona.
obiekt cyfrowy
digital object
Obiekt cyfrowy jest składnikiem procesu, który ma
skończoną liczbę stanów i komend. Takim
typowym elementem są zawory, które mogą być
otwarte albo zamknięte, czy silniki, które mogą być
zatrzymane albo pracować jedną czwartą
szybkości, połową szybkości, albo z pełną
szybkością..
obiekt IGSS
IGSS object
Obiekt IGSS jest obiektem jednego z dziewięciu
typów obiektów zdefiniowanych w systemie IGSS:
obszar, diagram, wykres, analogowy, cyfrowy,
tabela, licznik, skalowanie, tekstowy.
obiekt licznik
counter
object
Obiekt licznika jest składnikiem procesu, który
może przyjmować tylko jedną wartość aż do
podanej maksymalnej wartości granicznej. Obiekt
licznika typowo używany jest do obrazowania
licznika PLC, na przykład takiego, który zlicza
godziny pracy silnika.
obiekt
skalowania
scaling
object
Obiekty skalowania są wewnętrznymi obiektami
służącymi do odwzorowywania wartości z jednego
zakresu na wartości z innego zakresu, na
przykład, żeby przetworzyć jedne jednostki miary
na inne. Obiekt skalowania służy do skalowania
obiektów analogowych albo wartości z obiektów
tabeli.
Obiekt tabeli
table object
Obiekt tabeli jest używany do przedstawiania
składnika procesu, który może przybierać dowolną
wartość w określonych granicach. Jednak
pojedynczy obiekt tabeli może być używany do
przedstawiania do dziesięciu różnych obiektów
analogowych, w pewien sposób należących do
siebie wzajemnie, na przykład wskaźniki
temperatury na różnych poziomach w zbiorniku.
obiekt
tekstowy
string object
Obiekt tekstowy jest polem tekstowym
wyświetlającym komunikat, związany z
monitorowanym procesem. Zwykle opisuje on
część programu PLC, która jest sterowalna.
Przykład: "Teraz woda jest wlewana do basenu..."
obiekt
Zabezpiecz
Protect
object
Obiekt typu Zabezpiecz jest automatycznie
zawarty w każdej tworzonej konfiguracji IGSS.
Służy on do zabezpieczenia obiektu IGSS przed
153
154
IGSS Zaczynamy
nieuprawnionym użyciem. Podłączając do obiektu
IGSS obiekt typu Zabezpiecz, możesz
kontrolować, co operator ma prawo z obiektem
zrobić. Uprawnienie użytkownika ustawiane są w
programie User Administration (Administrowanie
użytkownikami).
Przykład: Podłączając obiekt typu Zabezpiecz do
obiektu analogowego i ustawiając w programie
User Administration (Administrowanie
użytkownikami) odpowiednie parametry możesz
zezwolić niektórym operatorom na zmienianie
wartości zadanej obiektu, a innym na to nie
zezwalać..
obraz
początkowy
initial display
Obraz początkowy jest pierwszym diagramem,
który otwiera się, kiedy operator uruchamia
system IGSS. Projektant systemu wybiera
diagram początkowy w programie Definition
Definiowanie).Każdy obszar ma własny diagram
początkowy.
obrazek tła
backgroun
d picture
Obrazek tła jest rysunkiem, używanym jako stałe
tło diagramu procesu.
Można zamiast niego używać koloru tła i tworzyć
diagram od podstaw, korzystając z wbudowanych
narzędzi do rysowania..
obszar
area
Obszar jest zbiorem diagramów, wykresów i
składników procesu, które należą do siebie.
Obszarów można używać do obrazowania
oddziału fabryki w różnych częściach, czy linii
produkcyjnych. Jeśli fabryki nie można
przedstawić jako podzielonej na różne części, to
projektant systemu może używać tylko jednego
obszaru.
Definiując obiekt IGSS określasz, do jakiego
obszaru konfiguracji on należy. Jest jednak jeden
obszar specjalny, bo wszystkie zdefiniowane w
nim obiekty są automatycznie znane wszystkim
innym obszarom. Ten obszar nazywa się
‘Globalny’ i jest automatycznie tworzony w każdej
konfiguracji IGSS. Nie zmieniaj jego nazwy ani nie
usuwaj go.
obszar
wrażliwy na
klikanie
clicksensitive
area
Obszar wrażliwy na klikanie jest polem na
diagramie, na którym operator może kliknąć, aby
otworzyć obiekt IGSS. Obszar wrażliwy na klikanie
definiuje się jako pole prostokątne w IGSS.
Typowym przykładem jest używanie pól
prostokątnych na szkicowym diagramie całości
przedsiębiorstwa, gdzie operator klika po prostu
pole, aby otworzyć odpowiednie sub-diagramy.
odsyłacz
reference
Odsyłacz jest linkiem do istniejącego obiektu
IGSS. Odsyłaczy używa się zwykle do
pokazywania obiektu, istniejącego na innym
diagramie. Jeśli skopiujesz obiekt IGSS, to
możesz go wkleić jako nowy obiekt, albo jak
odsyłacz.
opóźnienie
alarmu
alarm
delay
Opóźnienie alarmu jest czasem, określającym jak
długo musi występować alarm, zanim zostanie
jako alarm zarejestrowany. Domyślne ustawienie
alarmu jest określane w programie System
Słownik
Configuration.
parametr
globalny
global parameter
Parametr globalny definiuje globalne ustawienie
systemu IGSS, na przykład ustawienia
zarządzania danymi I zbierania danych. Parametry
globalne są konfigurowane w programie System
Configuration.
pasek stanu
status bar
Pasek stanu jest obszarem na dole okna,
pokazującym aktualny stan, albo inne informacje,
jak znaczenie konkretnej komendy.
Zwróć uwagę, że pasek stanu diagramu zawiera
kluczowe informacje na temat wybranego obiektu
IGSS, współrzędne kursora itp..
piktogram
alarmu
alarm icon
Piktogram alarmu pokazuje łączną ilość
aktywnych alarmów i kolor alarmu, o najwyższym
priorytecie. Dwukrotne kliknięcie piktogramu
alarmu otwiera Listę alarmów. Piktogram alarmu
widoczny jest również na pasku zadań Windows.
plik mapy
bitowej (BMP)
bitmap file
(BMP)
Plik mapy bitowej jest plikiem graficznym,
zapisanym w formacie *.bmp. Można używać go
jako obrazka tła diagramu, jako niezależnego
rysunku albo do przedstawiania obiektu IGSS.
plik symboli
symbol file
Plik symboli jest biblioteką symboli. System IGSS
zawiera domyślny plik symboli, Symbols.v12.
Pomoc
kontekstowa
contextsensitive
Help
Pomoc kontekstowa jest tekstem z Pomocy,
opisującym konkretny obiekt interfejsu
użytkownika, ten, z którego pomoc została
wywołana. Potocznie pomoc kontekstowa nazywa
się pomocą typu, „Co to jest?”.
Pomoc typu
„Co to jest?
What's
This? Help
Pomoc, typu „Co to jest?” jest tekstem z Pomocy,
wywołana. Aby zobaczyć pomoc typu „Co to
jest?,” należy kliknąć znak zapytania, widoczny w
prawym górnym rogu pola dialogu, a następnie
kliknąć pozycję, o której chce się uzyskać
informacje.
priorytet
alarmu
alarm
priority
Priorytet alarmu opisuje ważność alarmu. Wartość
priorytetu mieści się w zakresie od 255 [najwyższy
priorytet] do 1 [najniższy priorytet Każdy priorytet
alarmu powinien być skojarzony z konkretnym
kolorem.
Zalecamy staranne planowanie numerów
priorytetów alarmów zanim zostaną one
przypisane do konkretnych kolorów, aby uniknąć
niejednoznaczności i wprowadzania w błąd
operatora..
profil drivera
[Konfiguracja
drivera]
driver profile (Driver
Setup)
Profil drivera jest zbiorem maksymalnie 6 driverów
komunikacyjnych, ustawionych dla specyficznej
konfiguracji systemu IGSS Profil driverów jest
definiowany w programie Driver Setup
(Konfiguracja drivera) i będzie uruchamiany wtedy,
kiedy operator uruchamia konfigurację.
przesunięcie
bitów
bit offset
Przesunięcie bitów jest liczbą [lub tekstem]
określającym precyzyjnie konkretny bit w słowie
danych grupy danych. Przesunięcie bitów
definiowane jest jako część adresu PLC.
przesunięcie
word offset
Przesunięcie słowa jest liczbą [albo tekstem],
155
156
IGSS Zaczynamy
słowa
precyzyjnie lokalizującym słowo w grupie danych.
Przesunięcie słowa jest jednym ze składników
adresu PLC.
przyciągaj do
siatki
snap (to
grid)
Przyciągać do siatki, oznacza umieszczać obiekty
przy niewidzialnych liniach siatki na diagramie. Ta
funkcja służy do uporządkowania rozmieszczania
obiektów na diagramie procesu.
Redukcja
danych
data
reduction
Redukcja danych definiuje metodę używaną do
redukowania wyników skanowania procesu do
jednej zredukowanej wartości, na przykład
wartości średniej. Interwał skanowania definiuje
interwał między poszczególnymi odczytami
wartości procesu, a interwał redukcji definiuje
odstępy między wykonywaniem redukcji danych.
rejestrowanie
logging
Rejestrowanie oznacza zapisywanie wartości
procesu w pliku rejestru (.log). Oprócz wartości
procesu, można też rejestrować komendy
operatora (wylogowywanie).
Jeśli chcesz rejestrować tylko bardziej znaczące
zmiany wartości, to możesz określić, że wartość
musi zmienić się o określony procent, zanim
będzie zarejestrowana. Możesz na przykład
zdefiniować, że wartość przepływu musi zmienić
się bardziej niż o 5%, aby została zarejestrowana.
Zarejestrowane dane mogą służyć jako dane
źródłowe dla wykresów.
siatka
grid
Siatka składa się z dwóch zbiorów linii,
krzyżujących się pod kątem prostym. Na
diagramie znajduje się niewidzialna siatka
pionowych i poziomych punktów. W systemie
IGSS można ustawić rozmiary siatki [w mm] I
przyciągać obiekty do linii siatki, w celu łatwego
wyrównywania pozycji obiektów.
stan
state
Stan oznacza konkretny stan, w którym może się
znajdować obiekt cyfrowy. Na przykład zawór
może być w stanie otwartym albo zamkniętym.
Operator, wydając komendę może wymusić
zmianę stanu obiektu.
symbol
symbol
Symbol jest obrazem graficznym, wykorzystanym
do przedstawienia składnika procesu, na przykład
zawór. Symbole są wrażliwe na klikanie i podczas
nadzorowania po kliknięciu otwierają pola dialogu,
w których operator może ustawiać parametry,
takie jak granice alarmów, albo wydawać
komendy, takie jak „zamknij”.
Typowy plik symboli (Symbols.v12) zawierający
symbole zgodne z normami przemysłowymi
dostarczany jest wraz z systemem
Symbole rysowane są na bazie pikselowej i
można je tworzyć albo zmieniać w programie
Symbol Editor (Edytor symboli).
symuluj
simulate
Symulować dane oznacza spowodować, żeby
system IGSS używał symulowanych wartości
procesu w konfiguracji. To pozwala projektantowi
systemu symulować, jak operator będzie widział
proces podczas nadzoru i naocznie sprawdzić
układ diagramu, jaki będzie, kiedy proces będzie
działał „na żywo” ".
Słownik
Mechanizm zbierania danych (DC) musi pracować
z symulacją, aby można było korzystać z
symulowanych danych.
szablon
template
Szablon jest zdefiniowanym przez użytkownika
szablonem, opartym na typach obiektów IGSS,
który należy utworzyć wtedy, kiedy wiele
składników procesu jest bardzo podobnych I
mających wiele wspólnych własności. Rzeczywiste
składniki procesu tworzy się następnie w oparciu o
ten szablon, co eliminuje konieczność
wykonywania powtarzających się czynności
wprowadzania identycznych informacji dla
każdego składnika.
Można definiować szablony następujących typów
obiektów IGSS: analogowy, tabela, licznik i
cyfrowy.
szablon
ZABEZPIECZ
PROTECT
template
Szablon ZABEZPIECZ jest wbudowanym w
system szablonem który definiuje poziomy
zabezpieczenia. Z założenia obiekt „Zabezpiecz”
jest tworzony w oparciu o ten szablon i będzie
zawarty we wszystkich konfiguracjach systemu
IGSS, które tworzysz. W oparciu o ten szablon
można tworzyć dodatkowe obiekty „Zabezpiecz”,
jeśli zachodzi taka potrzeba.
tabela symboli
symbol
table
Tabela symboli jest zbiorem symboli do
przedstawiania określonego typu elementów.
Tabela symboli może na przykład zawierać
symbole zaworów. Plik symboli zawiera wiele
tabel symboli. Nazwy tabel symboli widoczne są w
dolnej części menu Obiekty w programie Definition
(Definiowanie).
tekst alarmu
alarm text
Tekst alarmu jest ogólnym opisem błędnej
sytuacji, na przykład "silnik przegrzany". Tekst
alarmu składa się z następujących elementów:
numer alarmu, priorytet alarmu, krótki tekst alarmu
i instrukcje dla operatora.
Można ustawić wiele innych dodatkowych
właściwości, w tym dźwięk i zdarzenia, które
wystąpią, kiedy wystąpi alarm.
Tryb Wejścia /
Wyjścia
I/O mode
Tryb Wejścia / Wyjścia definiuje, czy wartości są
odczytywane z (wejście) czy zapisywane do
(wyjście) adresu PLC, albo zarówno odczytywane
jak i zapisywane (we/wy).Niektóre wartości mogą
być określona jako "lokalne", jeśli są generowane
wewnątrz systemu IGSS. Stosuje się to zwykle do
limitów alarmów w obiektach analogowych. IGSS
wykrywa, kiedy wartość procesu przekracza
konkretną granicę alarmu I wtedy generuje alarm.
Trzymaj okno
opcja
Keep
Window
option
Opcja Keep Window (Trzymaj okno) określa, że
konkretny diagram zawsze jest otwarty. Podczas
nadzoru może być otwartych jednocześnie pięć
diagramów. Kiedy otwierany jest diagram szósty,
to pierwszy jest zamykany, chyba, że wybrana
została opcja Trzymaj okno. Ta opcja jest
właściwością diagramu.
typ
type
Typ IGSS jest wbudowanym szablonem,
zapewniającym, że projektant dostarczy
systemowi wszystkie niezbędne informacje na
temat każdego definiowanego elementu procesu.
157
158
IGSS Zaczynamy
Jest osiem typów obiektów IGSS: obszar,
diagram, wykres, analogowy, tabela, licznik,
cyfrowy, tekstowy i skalowanie. Obszar, diagram i
wykres są obiektami nie-procesowymi. Pozostałe
typy obiektów są składnikami procesu, za
wyjątkiem skalowania, który jest wewnętrznym
obiektem IGSS używanym do celów
przetwarzania.
typ
zewnętrzny
external
type
Typ zewnętrzny określa typ danych, używanych w
PLC do przedstawiania wartości procesu. Kiedy
IGSS zna ten format, wtedy automatyczni
przetwarza wartość na normalne liczby całkowite.
Dostępne typy danych są specyficzne dla driverów
o można je włączać albo wyłączać w programie
Driver Setup (Konfiguracja drivera).
Przykładami typów zewnętrznych są: FP8
(stałoprzecinkowy 8 bitowy), FP16
(stałoprzecinkowy 16 bitowy) i FP32
stałoprzecinkowy 32 bitowy).
tytuł obiektu
object
caption
Tytuł obiektu jest tekstem, opisującym obiekt.
Tytuł obiektu może zawierać nazwę i opis obiektu i
jego bieżącą wartość procesu, albo stan. To, co
chcesz pokazywać w tytule obiektu, definiowane
jest na karcie „Wyświetl” pola dialogu Właściwości
obiektu.
Wartość
aktualna
[obiekty
skalowania]
real value
(scaling
object)
Wartość aktualna jest wartością, której chcesz
używać zamiast wartości wejścia/wyjścia, patrz
"wartość wejścia / wyjścia (obiekt skalowania)", na
przykład, aby przetworzyć jedne jednostki miary
na inne.
wartość
rzeczywista
actual
value
Wartość rzeczywista jest aktualną wartością
procesu obiektu analogowego.
Wartość
Wejście/Wyjśc
ie [obiektu
skalowania]
I/O value
(scaling
object)
Wartość Wejście/Wyjście jest wartością, którą
system t IGSS może przetworzyć na inną wartość
(patrz "wartość rzeczywista"), na przykład, żeby
przetworzyć jedne jednostki miary na inne.
wartość
zadana
preset
value
Wartość zadana jest wartością, którą może nadać
operator na przykład obiektowi licznika, wydając
komendę Preset w programie Supervise
(Nadzorowanie).
wartość
zadana
set point
Wartość zadana jest niezbędną wartością
procesu, względem której kalibrowana jest
wartość procesu. Wartość zadana jest
definiowana jako część obiektu analogowego.
Operator podczas nadzoru może zmienić wartość
zadaną
węzeł
node
Węzeł jest niepowtarzalnym numerem,
identyfikującym w sieci PLCA. Numer węzła
definiowany jest w programie Driver Setup
(Konfiguracja drivera).
Kiedy w programie Definition (Definiowanie)
definiujesz obiekt, wtedy zdefiniowane w
Konfiguracji Drivera numery węzłów można
wybierać, jako część adresu PLC.
Windows
metapliki
[WMF]
Windows
metafile
(WMF)
Metaplik Windows jest grafiką, zachowaną w
formacie *.wmf. Można ich używać jako obrazów
tła diagramu, jako niezależnej grafiki albo do
Słownik
przedstawiania obiektu IGSS.
WinPager
WinPager
WinPager jest dodatkowym programem
narzędziowym, służącym do przesyłania
komunikatów alarmów do osobistych pagerów
operatorów, ich telefonów komórkowych albo
skrzynek poczty elektronicznej czy telefaksów.
W programie WinPager, ustawia się
harmonogramy, które definiują okresy czasu, w
których chce się, żeby program WinPager
obsługiwał alarmy. Zwykle będą to wieczory albo
weekendy
Program WinPager umożliwia również zdalne
potwierdzanie alarmów systemu IGSS, za pomocą
telefonu z wybieraniem tonowym.
właściwości
properties
Właściwości są atrybutami albo cechami
charakterystycznymi obiektu. Właściwości obiektu
są definiowane i redagowane w polach dialogu,
zawierających wszystkie właściwości obiektu. Na
przykład aby zrobić edycję właściwości obiektu
analogowego, wystarczy dwukrotnie kliknąć
symbol obiektu i można zredagować właściwości
zgodnie z potrzebami.
wskaźnik
alarmu
alarm
indicator
Wskaźnik alarmu jest specyficznym bitem,
zdefiniowanym do wskazywania przychodzących
alarmów z obiektu cyfrowego. Bit wskaźnika
alarmu jest definiowany jako część szablonu
cyfrowego.
wskaźnik
paskowy
bar display
wskaźnik paskowy przedstawia wartości obiektów
analogowego, albo tabeli, w postaci wskaźnika
paskowego. Typowym przykładem zastosowania
jest pokazywanie poziomu wody w zbiorniku
Wskaźnik
potwierdzenia
alarmu
alarm
acknowled
gement
indicator
Wskaźnik potwierdzenia alarmu jest specjalnym
bitem, wskazującym, że alarm został
potwierdzony. Ten bit wskaźnika jest zdefiniowany
jako część szablonu cyfrowego.
wskaźnik
stanu
state indicator
Wskaźnik stanu jest konkretnym bitem,
przedstawiającym stan obiektu cyfrowego. Bit
wskaźnika stanu definiowany jest jako część
szablonu cyfrowego.
wykres
graph
Wykres jest arkuszem graficznym,
przedstawiającym wartości albo stany do pięciu
elementów składowych procesu. Danymi
źródłowymi mogą być albo wyniki skanowania
(pliki *.log) albo wartości historyczne (pliki *.bcl).
wzbogacony
metaplik
[EMF]
enhanced
metafile
(EMF)
Wzbogacony metaplik jest grafiką zachowaną w
formacie *.emf format. Można go używać jako tła
obrazka diagramu, jako niezależnego rysunku,
przedstawiającego obiekt IGSS.
Zbieranie
danych (DC)
data
collection
(DC)
Mechanizm zbierania danych (DC) jest sercem
systemu IGSS. DC zbiera dane z procesu i wysyła
je do procesu, na przykład jeślim operator wydaje
komendę zatrzymania pompy, to mechanizm DC
zapisuje dane w plikach rejestrów .log, .bcl i
plikach danych .alm i rozprowadza dane do stacji
operatorskich w systemie wielu użytkowników
W programie System Configuration można
159
160
IGSS Zaczynamy
kontrolować różne ustawienia zbierania danych.
Słownik
Słownik
Nazwa
angielska
Termin/skró
t
Definicja
actual value
wartość
rzeczywista
Wartość rzeczywista jest aktualną wartością
procesu obiektu analogowego.
alarm
alarm
Alarm jest powiadomieniem, generowanym wtedy,
kiedy występuje błędna sytuacja, np. kiedy
wartość spadnie poniżej, albo przekroczy
określone granice.
alarm
acknowledg
ement
indicator
Wskaźnik
potwierdzeni
a alarmu
Wskaźnik potwierdzenia alarmu jest specjalnym
bitem, wskazującym, że alarm został
potwierdzony. Ten bit wskaźnika jest zdefiniowany
jako część szablonu cyfrowego.
alarm delay
opóźnienie
alarmu
Opóźnienie alarmu jest czasem, określającym jak
długo musi występować alarm, zanim zostanie
jako alarm zarejestrowany. Domyślne ustawienie
alarmu jest określane w programie System
Configuration.
alarm icon
piktogram
alarmu
Piktogram alarmu pokazuje łączną ilość
aktywnych alarmów i kolor alarmu, o najwyższym
priorytecie. Dwukrotne kliknięcie piktogramu
alarmu otwiera Listę alarmów. Piktogram alarmu
widoczny jest również na pasku zadań Windows.
alarm
indicator
wskaźnik
alarmu
Wskaźnik alarmu jest specyficznym bitem,
zdefiniowanym do wskazywania przychodzących
alarmów z obiektu cyfrowego. Bit wskaźnika
alarmu jest definiowany jako część szablonu
cyfrowego.
Alarm List
Lista
Alarmów
Lista Alarmów przedstawia listę aktywnych
alarmów. Na Liście Alarmów operator może
oglądać historię alarmów [Alarm Log) i drukować
raporty statystyczne alarmów.
alarm priority
priorytet
alarmu
Priorytet alarmu opisuje ważność alarmu. Wartość
priorytetu mieści się w zakresie od 255 [najwyższy
priorytet] do 1 [najniższy priorytet Każdy priorytet
alarmu powinien być skojarzony z konkretnym
kolorem.
Zalecamy staranne planowanie numerów
priorytetów alarmów zanim zostaną one
przypisane do konkretnych kolorów, aby uniknąć
niejednoznaczności i wprowadzania w błąd
operatora..
alarm text
tekst alarmu
Tekst alarmu jest ogólnym opisem błędnej
sytuacji, na przykład "silnik przegrzany". Tekst
alarmu składa się z następujących elementów:
numer alarmu, priorytet alarmu, krótki tekst alarmu
i instrukcje dla operatora.
Można ustawić wiele innych dodatkowych
właściwości, w tym dźwięk i zdarzenia, które
wystąpią, kiedy wystąpi alarm.
analog
object
analogowy
obiekt
Analogowy obiekt jest składnikiem procesu, który
przyjmuje dowolne wartości z określonego
zakresu. Typowymi przykładami obiektów
161
162
IGSS Zaczynamy
analogowych są przepływomierz, wskaźnik
poziomu i termometr.
area
obszar
Obszar jest zbiorem diagramów, wykresów i
składników procesu, które należą do siebie.
Obszarów można używać do obrazowania
oddziału fabryki w różnych częściach, czy linii
produkcyjnych. Jeśli fabryki nie można
przedstawić jako podzielonej na różne części, to
projektant systemu może używać tylko jednego
obszaru.
Definiując obiekt IGSS określasz, do jakiego
obszaru konfiguracji on należy. Jest jednak jeden
obszar specjalny, bo wszystkie zdefiniowane w
nim obiekty są automatycznie znane wszystkim
innym obszarom. Ten obszar nazywa się
‘Globalny’ i jest automatycznie tworzony w każdej
konfiguracji IGSS. Nie zmieniaj jego nazwy ani nie
usuwaj go.
atom
atom
Atom odpowiada potencjalnemu adresowi PLC.
Na przykład obiekt analogowy ma dołączonych 6
atomów, to znaczy sześć zmiennych, które mogą
mieć adres w PLC: górny alarm, górny limit,
wartość aktualna, wartość zadana, dolny limit i
dolny alarm.
background
obrazek tła
Obrazek tła jest rysunkiem, używanym jako stałe
tło diagramu procesu.
Można zamiast niego używać koloru tła i tworzyć
diagram od podstaw, korzystając z wbudowanych
narzędzi do rysowania..
bar display
wskaźnik
paskowy
wskaźnik paskowy przedstawia wartości obiektów
analogowego, albo tabeli, w postaci wskaźnika
paskowego. Typowym przykładem zastosowania
jest pokazywanie poziomu wody w zbiorniku
base interval
Interwał
redukcji
Interwał redukcji określa, jak często system
redukuje wyniki skanowania z PLC do jednej
wartości określonej przez sposób redukcji, np.
średniej. Patrz też "redukcja danych".
bit offset
przesunięcie
bitów
Przesunięcie bitów jest liczbą [lub tekstem]
określającym precyzyjnie konkretny bit w słowie
danych grupy danych. Przesunięcie bitów
definiowane jest jako część adresu PLC.
bitmap file
(BMP)
plik mapy
bitowej
(BMP)
Plik mapy bitowej jest plikiem graficznym,
zapisanym w formacie *.bmp. Można używać go
jako obrazka tła diagramu, jako niezależnego
rysunku albo do przedstawiania obiektu IGSS.
clicksensitive
area
obszar
wrażliwy na
klikanie
Obszar wrażliwy na klikanie jest polem na
diagramie, na którym operator może kliknąć, aby
otworzyć obiekt IGSS. Obszar wrażliwy na klikanie
definiuje się jako pole prostokątne w IGSS.
Typowym przykładem jest używanie pól
prostokątnych na szkicowym diagramie całości
przedsiębiorstwa, gdzie operator klika po prostu
pole, aby otworzyć odpowiednie sub-diagramy.
command
komenda
Komenda jest nazwanym poleceniem, które
operator wydaje w celu sterowania obiektu
cyfrowego. Na przykład komenda Otwórz otwiera
zawór, a zamknij, zamyka go Nazwy komend są
definiowane jako część szablonu cyfrowego.
Słownik
configuration
konfiguracja
Konfiguracja jest modelem rzeczywistego procesu,
który jest monitorowany I sterowany; procesem
może być wszystko, od oczyszczalni ścieków aż
po wyrafinowane automatyczne linie produkcyjne.
Konfiguracja składa się z wielu diagramów
procesów, zawierających dynamiczne
reprezentacje elementów procesu [zawory, silniki,
przepływomierze itp.], które operator może
sterować ze swego ekranu.
contextsensitive
Help
Pomoc
kontekstowa
Pomoc kontekstowa jest tekstem z Pomocy,
wywołana. Potocznie pomoc kontekstowa nazywa
się pomocą typu, „Co to jest?”.
counter object
obiekt licznik
Obiekt licznika jest składnikiem procesu, który
może przyjmować tylko jedną wartość aż do
podanej maksymalnej wartości granicznej. Obiekt
licznika typowo używany jest do obrazowania
licznika PLC, na przykład takiego, który zlicza
godziny pracy silnika.
data
collection
(DC)
Zbieranie
danych (DC)
Mechanizm zbierania danych (DC) jest sercem
systemu IGSS. DC zbiera dane z procesu i wysyła
je do procesu, na przykład jeślim operator wydaje
komendę zatrzymania pompy, to mechanizm DC
zapisuje dane w plikach rejestrów .log, .bcl i
plikach danych .alm i rozprowadza dane do stacji
operatorskich w systemie wielu użytkowników
W programie System Configuration można
kontrolować różne ustawienia zbierania danych.
data group
grupa
danych
Grupa danych jest liczbą [albo tekstem]
określającym sekcję w układzie pamięci PLC,
która składa się z kilku jednostek albo bloków słów
(każde po 16 bitów) ponumerowanych od 0 do
256. Grupa danych jest określana jako część
adresu PLC.
data
reduction
Redukcja
danych
Redukcja danych definiuje metodę używaną do
redukowania wyników skanowania procesu do
jednej zredukowanej wartości, na przykład
wartości średniej. Interwał skanowania definiuje
interwał między poszczególnymi odczytami
wartości procesu, a interwał redukcji definiuje
odstępy między wykonywaniem redukcji danych.
diagram
diagram
Diagram procesu jest graficznym obrazem
procesu, albo jego części. Zwykle diagram składa
się z części stałej I części dynamicznej. Do części
stałej należą stałe części procesu, jak rury,
przewody, zbiorniki itp. Część dynamiczna
przedstawia składniki zmienne, jak zawartość
zbiorników, zawory, silniki itp., które zmieniają
stany albo wartości.
Diagramy można otwierać z menu Diagram, z
obszaru wrażliwego na klikanie, z symbolu albo
używając klawiszy funkcyjnych.
digital object
obiekt
cyfrowy
Obiekt cyfrowy jest składnikiem procesu, który ma
skończoną liczbę stanów i komend. Takim
typowym elementem są zawory, które mogą być
otwarte albo zamknięte, czy silniki, które mogą być
zatrzymane albo pracować jedną czwartą
szybkości, połową szybkości, albo z pełną
163
164
IGSS Zaczynamy
szybkością..
driver
driver
Drivery są programami, pozwalającymi systemowi
IGSS na komunikowanie się z PLC zbierającymi
dane z procesu. 7-Technologies opracowało
szeroki wachlarz driverów specyficznych dla typu,
ale można również używać driverów ogólnych, w
oparciu o standard OPC [OLE for Process Control
]
driver profile
(Driver
Setup)
profil drivera
[Konfiguracj
a drivera]
Profil drivera jest zbiorem maksymalnie 6 driverów
komunikacyjnych, ustawionych dla specyficznej
konfiguracji systemu IGSS Profil driverów jest
definiowany w programie Driver Setup
(Konfiguracja drivera) i będzie uruchamiany wtedy,
kiedy operator uruchamia konfigurację.
enhanced
metafile
(EMF)
wzbogacony
metaplik
[EMF]
Wzbogacony metaplik jest grafiką zachowaną w
formacie *.emf format. Można go używać jako tła
obrazka diagramu, jako niezależnego rysunku,
przedstawiającego obiekt IGSS.
external type
typ
zewnętrzny
Typ zewnętrzny określa typ danych, używanych w
PLC do przedstawiania wartości procesu. Kiedy
IGSS zna ten format, wtedy automatyczni
przetwarza wartość na normalne liczby całkowite.
Dostępne typy danych są specyficzne dla driverów
o można je włączać albo wyłączać w programie
Driver Setup (Konfiguracja drivera).
Przykładami typów zewnętrznych są: FP8
(stałoprzecinkowy 8 bitowy), FP16
(stałoprzecinkowy 16 bitowy) i FP32
stałoprzecinkowy 32 bitowy).
function key
klawisz
funkcyjny
Klawisz funkcyjny jest jednym z klawiszy F na
klawiaturze. W systemie IGSS można przypisać
często używane operacje klawiszom funkcyjnym.
Klawisze funkcyjne definiowane są jako część
właściwości diagramu, na przykład, F2 do
uruchamiania pompy a F3 do jej zatrzymywania.
Można zdefiniować do 24 klawiszy funkcyjnych dla
każdego diagramu. Klawisz prefiks służy do
aktywacji klawiszy funkcyjnych 13 - 24.
Global area
Globalny
obszar
Globalny obszar jest specyficznym obszarem.
Wsystkie obiekty, zdefiniowane w obszarze
Globalnym są automatycznie widoczne we
wszystkich obszarach. Obszar Globalny tworzony
jest automatycznie w konfiguracji IGSS. Nie
usuwaj ani nie zmieniaj nazwy tego obszaru.
Zalecamy definiowanie szablonów i obiektów
skalowania w obszarze Globalnym, aby były one
globalnie dostępne w całej konfiguracji.
global parameter
parametr
globalny
Parametr globalny definiuje globalne ustawienie
systemu IGSS, na przykład ustawienia
zarządzania danymi I zbierania danych. Parametry
globalne są konfigurowane w programie System
Configuration.
graph
wykres
Wykres jest arkuszem graficznym,
przedstawiającym wartości albo stany do pięciu
elementów składowych procesu. Danymi
źródłowymi mogą być albo wyniki skanowania
(pliki *.log) albo wartości historyczne (pliki *.bcl).
grid
siatka
Siatka składa się z dwóch zbiorów linii,
Słownik
krzyżujących się pod kątem prostym. Na
diagramie znajduje się niewidzialna siatka
pionowych i poziomych punktów. W systemie
IGSS można ustawić rozmiary siatki [w mm] I
przyciągać obiekty do linii siatki, w celu łatwego
wyrównywania pozycji obiektów.
I/O mode
Tryb Wejścia
/ Wyjścia
Tryb Wejścia / Wyjścia definiuje, czy wartości są
odczytywane z (wejście) czy zapisywane do
(wyjście) adresu PLC, albo zarówno odczytywane
jak i zapisywane (we/wy).Niektóre wartości mogą
być określona jako "lokalne", jeśli są generowane
wewnątrz systemu IGSS. Stosuje się to zwykle do
limitów alarmów w obiektach analogowych. IGSS
wykrywa, kiedy wartość procesu przekracza
konkretną granicę alarmu I wtedy generuje alarm.
I/O value
(scaling
object)
Wartość
Wejście/Wyj
ście [obiektu
skalowania]
Wartość Wejście/Wyjście jest wartością, którą
system t IGSS może przetworzyć na inną wartość
(patrz "wartość rzeczywista"), na przykład, żeby
przetworzyć jedne jednostki miary na inne.
IGSS
IGSS
Interaktywny Graficzny System Nadzoru
IGSS object
obiekt IGSS
Obiekt IGSS jest obiektem jednego z dziewięciu
typów obiektów zdefiniowanych w systemie IGSS:
obszar, diagram, wykres, analogowy, cyfrowy,
tabela, licznik, skalowanie, tekstowy.
initial display
obraz
początkowy
Obraz początkowy jest pierwszym diagramem,
który otwiera się, kiedy operator uruchamia
system IGSS. Projektant systemu wybiera
diagram początkowy w programie Definition
Definiowanie).Każdy obszar ma własny diagram
początkowy.
Keep
Window
option
Trzymaj
okno opcja
Opcja Keep Window (Trzymaj okno) określa, że
konkretny diagram zawsze jest otwarty. Podczas
nadzoru może być otwartych jednocześnie pięć
diagramów. Kiedy otwierany jest diagram szósty,
to pierwszy jest zamykany, chyba, że wybrana
została opcja Trzymaj okno. Ta opcja jest
właściwością diagramu.
local
lokalne
Lokalne jest trybem wejścia / wyjścia I/O,
używanym dla atomów, generowanych lokalnie w
systemie IGSS, na przykład, alarm generowany po
przekroczeniu wartości granicy alarmu.
logging
rejestrowani
e
Rejestrowanie oznacza zapisywanie wartości
procesu w pliku rejestru (.log). Oprócz wartości
procesu, można też rejestrować komendy
operatora (wylogowywanie).
Jeśli chcesz rejestrować tylko bardziej znaczące
zmiany wartości, to możesz określić, że wartość
musi zmienić się o określony procent, zanim
będzie zarejestrowana. Możesz na przykład
zdefiniować, że wartość przepływu musi zmienić
się bardziej niż o 5 % , aby została
zarejestrowana.
Zarejestrowane dane mogą służyć jako dane
źródłowe dla wykresów.
node
węzeł
Węzeł jest niepowtarzalnym numerem,
identyfikującym w sieci PLCA. Numer węzła
definiowany jest w programie Driver Setup
(Konfiguracja drivera).
165
166
IGSS Zaczynamy
Kiedy w programie Definition (Definiowanie)
definiujesz obiekt, wtedy zdefiniowane w
Konfiguracji Drivera numery węzłów można
wybierać, jako część adresu PLC.
object
caption
tytuł obiektu
Tytuł obiektu jest tekstem, opisującym obiekt.
Tytuł obiektu może zawierać nazwę i opis obiektu i
jego bieżącą wartość procesu, albo stan. To, co
chcesz pokazywać w tytule obiektu, definiowane
jest na karcie „Wyświetl” pola dialogu Właściwości
obiektu.
OLE Linking
and Embedding (OLE)
Łączenie i
osadzanie
obiektów
[OLE]
OLE jest standardem, służącym do łączenia albo
osadzania w systemie IGSS elementów
utworzonych w programach innych autorów.
Można na przykład zdefiniować diagram osadzony
metodą OLE, który zwiera link do arkusza
kalkulacyjnego MS Excel, którego operator
potrzebuje podczas nadzoru. Zwróć uwagę, że
kiedy tylko uruchomisz taki diagram, aplikacja
serwera OLE będzie udostępniona.
preset value
wartość
zadana
Wartość zadana jest wartością, którą może nadać
operator na przykład obiektowi licznika, wydając
komendę Preset w programie Supervise
(Nadzorowanie).
process
component
element
procesu
Element procesu jest fizycznym składnikiem
procesu w fabryce, na przykład silnik, pompa,
zawór itp.
properties
właściwości
Właściwości są atrybutami albo cechami
charakterystycznymi obiektu. Właściwości obiektu
są definiowane i redagowane w polach dialogu,
zawierających wszystkie właściwości obiektu. Na
przykład aby zrobić edycję właściwości obiektu
analogowego, wystarczy dwukrotnie kliknąć
symbol obiektu i można zredagować właściwości
zgodnie z potrzebami.
Protect object
obiekt
Zabezpiecz
Obiekt typu Zabezpiecz jest automatycznie
zawarty w każdej tworzonej konfiguracji IGSS.
Służy on do zabezpieczenia obiektu IGSS przed
nieuprawnionym użyciem. Podłączając do obiektu
IGSS obiekt typu Zabezpiecz, możesz
kontrolować, co operator ma prawo z obiektem
zrobić. Uprawnienie użytkownika ustawiane są w
programie User Administration (Administrowanie
użytkownikami).
Przykład: Podłączając obiekt typu Zabezpiecz do
obiektu analogowego i ustawiając w programie
User Administration (Administrowanie
użytkownikami) odpowiednie parametry możesz
zezwolić niektórym operatorom na zmienianie
wartości zadanej obiektu, a innym na to nie
zezwalać..
PROTECT
template
szablon
ZABEZPIEC
Z
Szablon ZABEZPIECZ jest wbudowanym w
system szablonem który definiuje poziomy
zabezpieczenia. Z założenia obiekt „Zabezpiecz”
jest tworzony w oparciu o ten szablon i będzie
zawarty we wszystkich konfiguracjach systemu
IGSS, które tworzysz. W oparciu o ten szablon
można tworzyć dodatkowe obiekty „Zabezpiecz”,
jeśli zachodzi taka potrzeba.
Słownik
real value
(scaling
object)
Wartość
aktualna
[obiekty
skalowania]
Wartość aktualna jest wartością, której chcesz
używać zamiast wartości wejścia/wyjścia, patrz
"wartość wejścia / wyjścia (obiekt skalowania)", na
przykład, aby przetworzyć jedne jednostki miary
na inne.
reference
odsyłacz
Odsyłacz jest linkiem do istniejącego obiektu
IGSS. Odsyłaczy używa się zwykle do
pokazywania obiektu, istniejącego na innym
diagramie. Jeśli skopiujesz obiekt IGSS, to
możesz go wkleić jako nowy obiekt, albo jak
odsyłacz.
scaling object
obiekt
skalowania
Obiekty skalowania są wewnętrznymi obiektami
służącymi do odwzorowywania wartości z jednego
zakresu na wartości z innego zakresu, na
przykład, żeby przetworzyć jedne jednostki miary
na inne. Obiekt skalowania służy do skalowania
obiektów analogowych albo wartości z obiektów
tabeli.
scan interval
interwał
skanowania
Interwał skanowania określa, jak często adres
PLC elementu jest skanowany. Ten interwał jest
definiowany na karcie Definicje zarządzania
danymi pola dialogu właściwości obiektu.
Można wybrać w programie Definition
(Definiowanie) cztery interwały skanowania. Są
one zdefiniowane w programie System
Configuration.
set point
wartość
zadana
Wartość zadana jest niezbędną wartością
procesu, względem której kalibrowana jest
wartość procesu. Wartość zadana jest
definiowana jako część obiektu analogowego.
Operator podczas nadzoru może zmienić wartość
zadaną
simulate
symuluj
Symulować dane oznacza spowodować, żeby
system IGSS używał symulowanych wartości
procesu w konfiguracji. To pozwala projektantowi
systemu symulować, jak operator będzie widział
proces podczas nadzoru i naocznie sprawdzić
układ diagramu, jaki będzie, kiedy proces będzie
działał „na żywo” ".
Mechanizm zbierania danych (DC) musi pracować
z symulacją, aby można było korzystać z
symulowanych danych.
snap (to
grid)
przyciągaj
do siatki
Przyciągać do siatki, oznacza umieszczać obiekty
przy niewidzialnych liniach siatki na diagramie. Ta
funkcja służy do uporządkowania rozmieszczania
obiektów na diagramie procesu.
state
stan
Stan oznacza konkretny stan, w którym może się
znajdować obiekt cyfrowy. Na przykład zawór
może być w stanie otwartym albo zamkniętym.
Operator, wydając komendę może wymusić
zmianę stanu obiektu.
state indicator
wskaźnik
stanu
Wskaźnik stanu jest konkretnym bitem,
przedstawiającym stan obiektu cyfrowego. Bit
wskaźnika stanu definiowany jest jako część
szablonu cyfrowego.
status bar
pasek stanu
Pasek stanu jest obszarem na dole okna,
pokazującym aktualny stan, albo inne informacje,
jak znaczenie konkretnej komendy.
167
168
IGSS Zaczynamy
Zwróć uwagę, że pasek stanu diagramu zawiera
kluczowe informacje na temat wybranego obiektu
IGSS, współrzędne kursora itp..
string object
obiekt
tekstowy
Obiekt tekstowy jest polem tekstowym
wyświetlającym komunikat, związany z
monitorowanym procesem. Zwykle opisuje on
część programu PLC, która jest sterowalna.
Przykład: "Teraz woda jest wlewana do basenu..."
symbol
symbol
Symbol jest obrazem graficznym, wykorzystanym
do przedstawienia składnika procesu, na przykład
zawór. Symbole są wrażliwe na klikanie i podczas
nadzorowania po kliknięciu otwierają pola dialogu,
w których operator może ustawiać parametry,
takie jak granice alarmów, albo wydawać
komendy, takie jak „zamknij”.
Typowy plik symboli (Symbols.v12) zawierający
symbole zgodne z normami przemysłowymi
dostarczany jest wraz z systemem
Symbole rysowane są na bazie pikselowej i
można je tworzyć albo zmieniać w programie
Symbol Editor (Edytor symboli).
symbol file
plik symboli
Plik symboli jest biblioteką symboli. System IGSS
zawiera domyślny plik symboli, Symbols.v12.
symbol table
tabela
symboli
Tabela symboli jest zbiorem symboli do
przedstawiania określonego typu elementów.
Tabela symboli może na przykład zawierać
symbole zaworów. Plik symboli zawiera wiele
tabel symboli. Nazwy tabel symboli widoczne są w
dolnej części menu Obiekty w programie Definition
(Definiowanie).
tab
karta
Karta jest „stroną” pola dialogu, odpowiadającą
fiszkom indeksowym katalogu Do karty wchodzi
się, klikając zakładkę karty na górze pola dialogu,
zawierającą nazwę karty. Każda karta zawiera
zbiór właściwości, na przykład, właściwości
zarządzania danymi.
table object
Obiekt tabeli
Obiekt tabeli jest używany do przedstawiania
składnika procesu, który może przybierać dowolną
wartość w określonych granicach. Jednak
pojedynczy obiekt tabeli może być używany do
przedstawiania do dziesięciu różnych obiektów
analogowych, w pewien sposób należących do
siebie wzajemnie, na przykład wskaźniki
temperatury na różnych poziomach w zbiorniku.
template
szablon
Szablon jest zdefiniowanym przez użytkownika
szablonem, opartym na typach obiektów IGSS,
który należy utworzyć wtedy, kiedy wiele
składników procesu jest bardzo podobnych I
mających wiele wspólnych własności. Rzeczywiste
składniki procesu tworzy się następnie w oparciu o
ten szablon, co eliminuje konieczność
wykonywania powtarzających się czynności
wprowadzania identycznych informacji dla
każdego składnika.
Można definiować szablony następujących typów
obiektów IGSS: analogowy, tabela, licznik i
cyfrowy.
type
typ
Typ IGSS jest wbudowanym szablonem,
Słownik
zapewniającym, że projektant dostarczy
systemowi wszystkie niezbędne informacje na
temat każdego definiowanego elementu procesu.
Jest osiem typów obiektów IGSS: obszar,
diagram, wykres, analogowy, tabela, licznik,
cyfrowy, tekstowy i skalowanie. Obszar, diagram i
wykres są obiektami nie-procesowymi. Pozostałe
typy obiektów są składnikami procesu, za
wyjątkiem skalowania, który jest wewnętrznym
obiektem IGSS używanym do celów
przetwarzania.
UTC
Czas
uniwersalny
Uniwersalny czas skoordynowany (poprzednio
nazywany Średni czas Greenwich), używany jako
podstawa do wyliczania czasu w większości
części świata.
IGSS używa tego formatu czasu wewnętrznie.
Można przełączać się na czas UTC I czas lokalny,
włączając albo wyłączając opcję "UTC Data/Czas"
w menu "View" (Widok).
What's This?
Help
Pomoc typu
„Co to jest?
Pomoc, typu „Co to jest?” jest tekstem z Pomocy,
wywołana. Aby zobaczyć pomoc typu „Co to
jest?,” należy kliknąć znak zapytania, widoczny w
prawym górnym rogu pola dialogu, a następnie
kliknąć pozycję, o której chce się uzyskać
informacje.
window element
Element
okna
Element okna jest częścią okna w środowisku
systemu Windows. Do elementów okna należą
przyciski maksymalizacji i minimalizacji, pasek
stanu, pasek tytułu itp. Te elementy mogą być
wyświetlane, albo ukrywane w oknach diagramów
i wykresów.
Windows
metafile
(WMF)
Windows
metapliki
[WMF]
Metaplik Windows jest grafiką, zachowaną w
formacie *.wmf. Można ich używać jako obrazów
tła diagramu, jako niezależnej grafiki albo do
przedstawiania obiektu IGSS.
WinPager
WinPager
WinPager jest dodatkowym programem
narzędziowym, służącym do przesyłania
komunikatów alarmów do osobistych pagerów
operatorów, ich telefonów komórkowych albo
skrzynek poczty elektronicznej czy telefaksów.
W programie WinPager, ustawia się
harmonogramy, które definiują okresy czasu, w
których chce się, żeby program WinPager
obsługiwał alarmy. Zwykle będą to wieczory albo
weekendy
Program WinPager umożliwia również zdalne
potwierdzanie alarmów systemu IGSS, za pomocą
telefonu z wybieraniem tonowym.
word offset
przesunięcie
słowa
Przesunięcie słowa jest liczbą [albo tekstem],
precyzyjnie lokalizującym słowo w grupie danych.
Przesunięcie słowa jest jednym ze składników
adresu PLC.
169
170
IGSS Zaczynamy
Indeks
A
adresy PLC, 25
adresy PLC
definiowanie węzła, 26
adresy PLC
definiowanie grupy danych, 27
adresy PLC
definiowanie przesunięcia słowa, 27
adresy PLC
definiowanie przesunięcia bitów, 27
adresy PLC
kolejne adresy (obiekt tabeli), 30
Alarmów lista, 69
Alarmów teksty
definiowanie, 59
Alarmy
definiowanie tekstów alarmów i priorytetów, 59
definiowanie tekstów i priorytetów, 69
analogowe obiekty
przewodnik wizualny, 41
analogowe obiekty
definiowanie, 22
Analogowe obiekty
pokazywanie jako linie, 120
przedstawianie jako wielokąty, 123
Analogowy, karta, 23
Animowane symbole
używanie, 141
aplikacje
przegląd, 8
Atrybuty Prostokąta karta, 37
Automatyczne drukowanie raportów, 118
B
Biblioteka narzędzi
używanie, 144
Bit Alarmu/ potw karta, 46
Błędy, korygowanie błędów instalacji, 111
Budowanie konfiguracji, 63
C
cyfrowe obiekty
cyfrowe szablony
opcje zaawansowane, 48
cyfrowe szablony
definiowanie, 45
Czym jest IGSS, 7
D
danych foldery
folder danych konfiguracji, 51
danych foldery
folder danych raportów, 51
Defincja(Definition)
otwieramianie, 64
Definicja (Definition)
menu, 64
menu kontekstowe, 65
menu, 66
Definicja nowego Diagramu, karta, 17
Definicja symbolu karta
dla obiektów liczników, 33
Definicje zarządzania danymi karta
dla obiektów licznik, 32
Definicje zarządzania danymi, karta
dla obiektów tekstowych, 36
definiowanie
diagramy, 17
diagramy, 67
obiekty analogowe, 22
obiekty grupy, 39
obiekty liczników, 30
obiekty skalowania, 37
obiekty tabel, 29
obszry, 67
wykresy, 20
Definiowanie
alarmów teksty i priorytety, 59, 69
jednostki, 66
tekstowe obiekty, 103
wskaźniki paskowe, 87
Diagnozowanie błędów instalacji, 111
diagram
opcja Nazwa do menu, 18
Diagram menu, 17
diagramy
definiowanie, 17
opis, 17
zawieranie obrazów tła, 18
Diagramy
osadzone, 136
Diagramy
definiowanie, 67
Do PC Właściwość (szablony cyfrowe), 46
Dodaj Komendę (szablony cyfrowe), 48
Dodaj Stan (szablony cyfrowe), 48
Drawing (Rysowanie) pasek narzędzi), 119
E
Edycja mapowania
dla obiektów tabela, 30
Edytuj mapowanie karta
F
F0147 miernik przepływu, definiowanie, 83, 90
foldery
folder danych konfiguracji, 51
folder danych raportów, 51
G
G0147 wykres, definiowanie, 107
globalne parametry, ustawianie, 52
granice alarmowe
dziedziczenie obiekt tabela), 28
grupa danych (adres blokowy), 27
Indeks
grupa obiekty
definiowanie, 39
I
I/O tryb (karta Edycja mapowania), 26
I/O tryby
I (wejście), 26
o (wyjście), 26
Instalacji błędy, korygowanie, 111
Instalacji raporty, zawartość, 110
interwał podstawowy, 24
Interwał skanowania, 24
J
Jednostki
definiowanie, 66
Jednostki podstawowe, 66
K
karta Atrybuty Prostokąta, 37
karta Bit Alarmu/ potw, 46
karta Definicja Symbolu
Karta definicja symbolu
Karta Definicja symbolu obiektów analogowych,
27
karta Definicje zarządzania danymi
dla obiektów licznik, 32
Karta Definicje zarządzania danymi
dla obiektów analogowych, 24
obiektów tabela, 30
karta Edytuj mapowanie
Karta licznik, 31
Karta Obiekt Tekstowy, 35
Karta Przypisanie klawiszy funkcyjnych, 18
karta Specyfikacja Skalowania, 37
karta Wyświetl
dla obiektów lliczników, 32
Karta Wyświetlaj
obiektów tabela, 30
kąty, wybieranie dla symboli, 27
Klawisze funkcyjne,przypisywanie, 18
komendy
definiowanie nazw, 48
konfiguracje
dane folder na, 51
Konfiguracje
budowanie, 63
przykłdowa konfiguracja, 47
tworzenie - przegląd, 47
wykaz czynności przykładowej, 64
wykaz czynności przykładowej konfiguracji, 48
Konfiguruj atom właściwość (karta Edycja
mapowania), 26
Korygowanie, błędów instalacji, 111
L
L0147 poziom wody, definiowanie, 87
171
licznik karta, 31
liczniki
definiowanie obiektów, 30
liczników obiekty
Liczników obiekty
pokazywanie jako przyciski poleceń, 129
Linie, używanie dla obiektów analogowych, 120
Lista obiektów, definiowanie do raportów, 114
lokalne (tryb we/wy), 26
Ł
łączenie
obiektów skalowania i analogowego, 38
M
menu
Wykres, 20
Menu
Programu Definicja (Definition), 64
w programie Definicja (Definition), 65
menu Diagram, 17
Menu kontekstowe
w programie Definicja (Definition), 65
menu Wykres, 20
menus
Obszar, 16
N
Nazwa do menu opcja diagramów, 18
Nazwa do menu opcja dla obszarów, 16
Nazwa do menu opcja dla wykresów, 20
Nazwa do menu, opcja dla diagramów, 17
Nowe cechy, używanie w IGSS, 119
numery alarmów,definiowanie, 26
O
Obiekt Tekstowy karta, 35
obiekty analogowe
opis, 22
obiekty cyfrowe
Opis, 33
standardowy obiekt cygrowy, 33
obiekty liczników
definiowanie, 30
Opis, 30
pokazywane jako obszary reagujące na
klikanie, 31
obiekty skalowania
obiekty tabel
definiowanie, 29
Obiekty tekstowe
Opis, 34
obiekty tekstowych
obiekty typu tabela
Opis, 28
obiektytabel
objecty skalowania
definiowanie, 37
obracanie
172
IGSS Zaczynamy
symboli, 27
obrazki tła
zawieranie w diagramach, 18
Obrazy tła
obsługiwane formaty, 58
Obszar globalny, 16
Obszar menu, 16
obszary
Obszar globalny, 16
obszary
opis, 16
obszary
Obszary
definiowanie, 67
obszary reagujące na klikanie
definiowanie dla obiektów liczników, 31
obszy
opis, 16
Od PC Właściwość (szablony cyfrowe), 46
Osadzone diagramy, 136
Otwieranie
programu Definicja (Definition), 64
P
paramety, ustawianie, 52
PLC adresy, 25
Pole dialogu Definiuj parametry wykresu, 21
Priorytety, definiowanie dla alarmów, 59, 69
Programy użytkownika
włączanie raportów, 117
przegląd aplikacji, 8
przesunięcie bitów, 27
przesunięcie słowa, 27
Przyciski poleceń, używanie na obiekty liczników,
129
Przykładowa konfiguracja
przegląd, 47
wykaz czynności, 48, 64
Przypisanie klawiszy funkcyjnych karta, 18
R
raporty
dane folder na, 51
Raporty
automatyczne drukowanie, 118
definiowanie grup raportów (nagłówki), 114
tworzenie, 113
tworzenie list obiektów, 114
typy, 114
włączanie jako programy użytkownika, 117
z instalacji, 110
Raporty alarmowe statystyczne, 114
Raporty chwilowe, 114
redukcja danych, 25
rejestrowanie, 24
Rozwijane menu
Definicja (Definition), 66
Rysowanie
obrazy tła, 58
symbole, 60
Rysowanie (Drawing) pasek narzędzi), 119
S
skalowania obiekty
skalowania obiekty
definiowanie, 37
skalowania obkry
dołączanie do obiektów analogowych, 38
skalowanie obiekty
Opis, 37
słownik, 139
Specyfikacja Skalowania karta, 37
stała tabela, 30
Standardowe deskryptory
wiązanie z obiektami IGSS, 120
Stanu bity, 75
stany
definiowanie nazw, 48
Sterowniki
ustawianie parametrów, 57
symbole
obracanie, 27
wybieranie, 27
Symbole
rysowanie, 60
Symboli tabele, używanie, 60
Symulacja wartości procesu, 112
szablony
definowanie szablonów cyfrowych, 45
dostępne typy, 44
kopiowanie, 45
Opis, 44
przykład (analogowy), 44
wbudowane, 44
zalety, 34
szablony cyfrowe
bity komend, 46
definiowanie nazw komend, 48
definowanie nazw stanów, 48
opcje zaawansowane, 48
wskaźniki komunikatów alarmowych, 46
wskaźniki stanu, 46
szablonys
zalety, 44
T
T0147 obiekt tabeli, definiowanie, 95
Tabela Właściwości
widok, 146
Tekstowe obiekty
definiowanie, 103
tekstowych obiekty
Tła obrazy
rysowanie, 58
Tworzenie
konfiguracja - przegląd, 47
typ zewnętrzny, 27
typy
analogowy, 22
cyfrowy, 33
definicja, 11
diagram, 17
licznik, 30
obszar, 16
skalowanie, 37
tabela, 28
Tekst, 34
wykres, 19
typy danych,definiowanie typu zewnętrznego, 27
U
układ, edycja układu wykresu, 21
Indeks
ustawianie
parametry globalne, 52
V
V1/ V2 zawory, definiowanie, 80
W
Wartości procesu, symulacja, 112
Wartość aktualna (obiekty analogowe), 23
wartość predefiniowana (obiekty liczników), 32
wartość zadana (obiekty analogowe), 23
We (tryb I/O), 26
We/Wy tryby
lokalne, 26
węzły
definiowanie PLC, 26
Wiadomość obiekt tekstowy, definiowanie, 103
Wiązanie
standardowych deskryptorów z obiektami
IGSS, 120
Wielokąty, używanie do obiektów analogowych,
123
wizualny przewodnik po typach obiektów, 39
właściwości
Konfiguruj atom (karta Edycja mapowania), 26
Wskaźniki paskowe
definiowanie, 87
Wstępne konfigurowanie
przegląd, 50
przegląd wykazu czynności, 61
Wy (I/O tryb I/O), 26
Wykazy czynności
przykładowej konfiguracji, 64
przykładowej konfiguracji, 48
zestawianie i wstępne konfigurowanie, 61
wykresy
definiowanie, 20
opis, 19
Wyświetlaj karta
Z
Zawory, definiowanie, 80
ZAWÓR szablon cyfrowy, definiowanie, 74
Zestawianie
przegląd, 50
przegląd wykazu czynności, 61
zmienna tabela, 30
173
174
IGSS Zaczynamy
