PARK small - e

PARK small

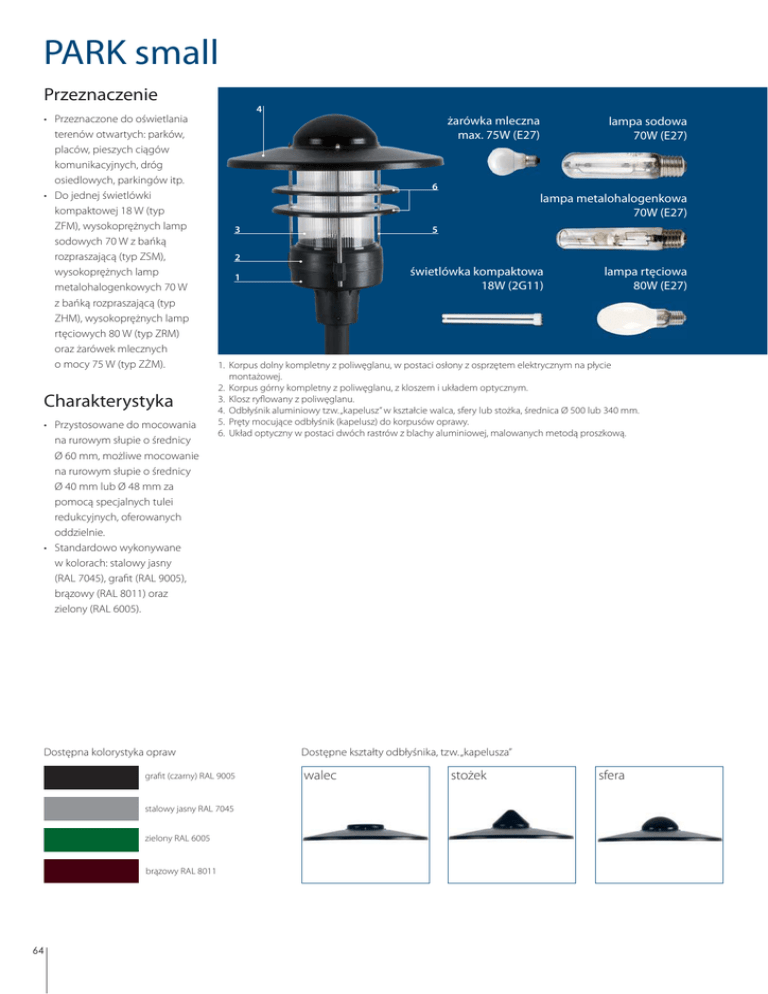

Przeznaczenie
• Przeznaczone do oświetlania
terenów otwartych: parków,
placów, pieszych ciągów
komunikacyjnych, dróg
osiedlowych, parkingów itp.
• Do jednej świetlówki
kompaktowej 18 W (typ
ZFM), wysokoprężnych lamp
sodowych 70 W z bańką
rozpraszającą (typ ZSM),
wysokoprężnych lamp
metalohalogenkowych 70 W
z bańką rozpraszającą (typ
ZHM), wysokoprężnych lamp
rtęciowych 80 W (typ ZRM)
oraz żarówek mlecznych
o mocy 75 W (typ ZŻM).
Charakterystyka
• Przystosowane do mocowania
na rurowym słupie o średnicy
Ø 60 mm, możliwe mocowanie
na rurowym słupie o średnicy
Ø 40 mm lub Ø 48 mm za
pomocą specjalnych tulei
redukcyjnych, oferowanych
oddzielnie.
• Standardowo wykonywane
w kolorach: stalowy jasny
(RAL 7045), grafit (RAL 9005),
brązowy (RAL 8011) oraz
zielony (RAL 6005).
4
żarówka mleczna
max. 75W (E27)
6
lampa metalohalogenkowa
70W (E27)
3
lampa rtęciowa
80W (E27)
1. Korpus dolny kompletny z poliwęglanu, w postaci osłony z osprzętem elektrycznym na płycie
montażowej.
2. Korpus górny kompletny z poliwęglanu, z kloszem i układem optycznym.
3. Klosz ryflowany z poliwęglanu.
4. Odbłyśnik aluminiowy tzw. „kapelusz” w kształcie walca, sfery lub stożka, średnica Ø 500 lub 340 mm.
5. Pręty mocujące odbłyśnik (kapelusz) do korpusów oprawy.
6. Układ optyczny w postaci dwóch rastrów z blachy aluminiowej, malowanych metodą proszkową.
stalowy jasny RAL 7045
64
świetlówka kompaktowa
18W (2G11)
1
grafit (czarny) RAL 9005
brązowy RAL 8011
5
2
Dostępna kolorystyka opraw
zielony RAL 6005
lampa sodowa
70W (E27)
Dostępne kształty odbłyśnika, tzw. „kapelusza”
walec
stożek
sfera
Oświetlenie profesjonalne • oprawy zewnętrzne
Nr art.
Index
Typ
Źródło światła
Moc
żródła światła
Klasa
Trzonek
ochronności lampy
Statecznik
Kształt i kolor
odbłyśnika
Średnica
Sprawność
odbłyśnika Klosz świetlna [%]
PARK small Oprawa parkowa, do świetlówek kompaktowych
0461
EP-WO0011-50
ZFM-118
1 x 18W
II
0462
EP-WO0011-44
ZFM-118
1 x 18W
II
ø 500 mm
58,3
walec, stalowy jasny ø 500 mm
walec, grafit
58,3
0463
EP-WO0011-51
ZFM-118
1 x 18W
II
walec, zielony
ø 500 mm
58,3
0464
EP-WO0011-49
ZFM-118
1 x 18W
II
walec, brązowy
ø 500 mm
58,3
stożek, grafit
ø 500 mm
58,3
0465
EP-WO0011-53
ZFM-118
1 x 18W
II
0466
EP-WO0011-45
ZFM-118
1 x 18W
II
0467
EP-WO0011-54
ZFM-118
1 x 18W
II
stożek, zielony
ø 500 mm
58,3
0468
EP-WO0011-52
ZFM-118
1 x 18W
II
stożek, brązowy
ø 500 mm
58,3
0469
EP-WO0011-47
ZFM-118
1 x 18W
II
sfera, grafit
ø 500 mm
58,3
0470
EP-WO0011-43
ZFM-118
1 x 18W
II
sfera, stalowy jasny
ø 500 mm
58,3
1 x 18W
stożek, stalowy jasny ø 500 mm
58,3
0471
EP-WO0011-48
ZFM-118
0472
EP-WO0011-46
ZFM-118
0473
EP-WO0011-62
ZFM-118
0474
EP-WO0011-56
ZFM-118
1 x 18W
II
0475
EP-WO0011-63
ZFM-118
1 x 18W
II
walec, zielony
ø 340 mm
60,6
0476
EP-WO0011-61
ZFM-118
1 x 18W
II
walec, brązowy
ø 340 mm
60,6
0477
EP-WO0011-65
ZFM-118
1 x 18W
II
stożek, grafit
ø 340 mm
60,6
0478
EP-WO0011-57
ZFM-118
1 x 18W
II
0479
EP-WO0011-66
ZFM-118
1 x 18W
II
stożek, zielony
ø 340 mm
60,6
0480
EP-WO0011-64
ZFM-118
1 x 18W
II
stożek, brązowy
ø 340 mm
60,6
0481
EP-WO0011-59
ZFM-118
1 x 18W
II
sfera, grafit
ø 340 mm
60,6
0482
EP-WO0011-55
ZFM-118
1 x 18W
II
sfera, stalowy jasny
ø 340 mm
60,6
magnetyczny,
z kompensacją
mocy biernej
1 x 18W
świetlówka
kompaktowa
1 x 18W
II
sfera, zielony
ø 500 mm
58,3
II
sfera, brązowy
ø 500 mm
58,3
walec, grafit
ø 340 mm
2G11
II
PC
60,6
walec, stalowy jasny ø 340 mm
60,6
stożek, stalowy jasny ø 340 mm
60,6
0483
EP-WO0011-60
ZFM-118
1 x 18W
II
sfera, zielony
ø 340 mm
60,6
0484
EP-WO0011-58
ZFM-118
1 x 18W
II
sfera, brązowy
ø 340 mm
60,6
walec, grafit
ø 500 mm
66,6
walec, stalowy jasny ø 500 mm
66,6
PARK small Oprawa parkowa, do wysokoprężnych lamp sodowych
0485
EP-WO0012-37
ZSM-70
70W
II
0486
EP-WO0012-25
ZSM-70
70W
II
0487
EP-WO0012-43
ZSM-70
70W
II
walec, zielony
ø 500 mm
66,6
0488
EP-WO0012-31
ZSM-70
70W
II
walec, brązowy
ø 500 mm
66,6
stożek, grafit
ø 500 mm
66,6
0489
EP-WO0012-38
ZSM-70
70W
II
0490
EP-WO0012-26
ZSM-70
70W
II
0491
EP-WO0012-44
ZSM-70
70W
II
stożek, zielony
ø 500 mm
66,6
0492
EP-WO0012-32
ZSM-70
70W
II
stożek, brązowy
ø 500 mm
66,6
0493
EP-WO0012-36
ZSM-70
70W
II
sfera, grafit
ø 500 mm
66,6
0494
EP-WO0012-24
ZSM-70
70W
II
sfera, stalowy jasny
ø 500 mm
66,6
0495
EP-WO0012-42
ZSM-70
0496
EP-WO0012-30
ZSM-70
0497
EP-WO0012-40
ZSM-70
0498
EP-WO0012-28
ZSM-70
0499
EP-WO0012-46
0500
0501
70W
wysokoprężna
lampa sodowa
z bańką
rozpraszającą
magnetyczny,
z kompensacją
mocy biernej
70W
70W
stożek, stalowy jasny ø 500 mm
66,6
II
sfera, zielony
ø 500 mm
66,6
II
sfera, brązowy
ø 500 mm
66,6
walec, grafit
ø 340 mm
E27
II
PC
67,6
70W
II
walec, stalowy jasny ø 340 mm
ZSM-70
70W
II
walec, zielony
ø 340 mm
67,6
67,6
EP-WO0012-34
ZSM-70
70W
II
walec, brązowy
ø 340 mm
67,6
EP-WO0012-41
ZSM-70
70W
II
stożek, grafit
ø 340 mm
67,6
0502
EP-WO0012-29
ZSM-70
70W
II
0503
EP-WO0012-47
ZSM-70
70W
II
stożek, zielony
ø 340 mm
67,6
0504
EP-WO0012-35
ZSM-70
70W
II
stożek, brązowy
ø 340 mm
67,6
0505
EP-WO0012-39
ZSM-70
70W
II
sfera, grafit
ø 340 mm
67,6
0506
EP-WO0012-27
ZSM-70
70W
II
sfera, stalowy jasny
ø 340 mm
67,6
stożek, stalowy jasny ø 340 mm
67,6
0507
EP-WO0012-45
ZSM-70
70W
II
sfera, zielony
ø 340 mm
67,6
0508
EP-WO0012-33
ZSM-70
70W
II
sfera, brązowy
ø 340 mm
67,6
ZFM-118
PARK small, ø340 mm
135°
150°
165°
180°
100
165°
150°
135°
120°
120°
105°
105°
90°
90°
75°
60°
150°
165°
45°
40
30°
15°
C0 – C180
0°
165°
150°
135°
120°
120°
105°
105°
90°
90°
75°
75°
60°
60°
45°
45°
150°
165°
15°
30°
C90 – C270
40
15°
C0 – C180
0°
180°
100
165°
150°
15°
30°
C90 – C270
ZSM-70
PARK small, ø500 mm
135°
150°
165°
120°
120°
105°
105°
90°
90°
90°
90°
75°
75°
75°
75°
75°
60°
60°
60°
60°
45°
45°
45°
45°
80
60
30°
ZSM-70
135°
80
60
105°
180°
100
PARK small, ø340 mm
135°
80
120°
ZFM-118
PARK small, ø500 mm
135°
40
15°
C0 – C180
0°
165°
150°
135°
80
60
30°
180°
100
15°
30°
C90 – C270
120°
60
40
105°
60°
30°
15°
C0 – C180
0°
15°
30°
45°
IP 54
C90 – C270
