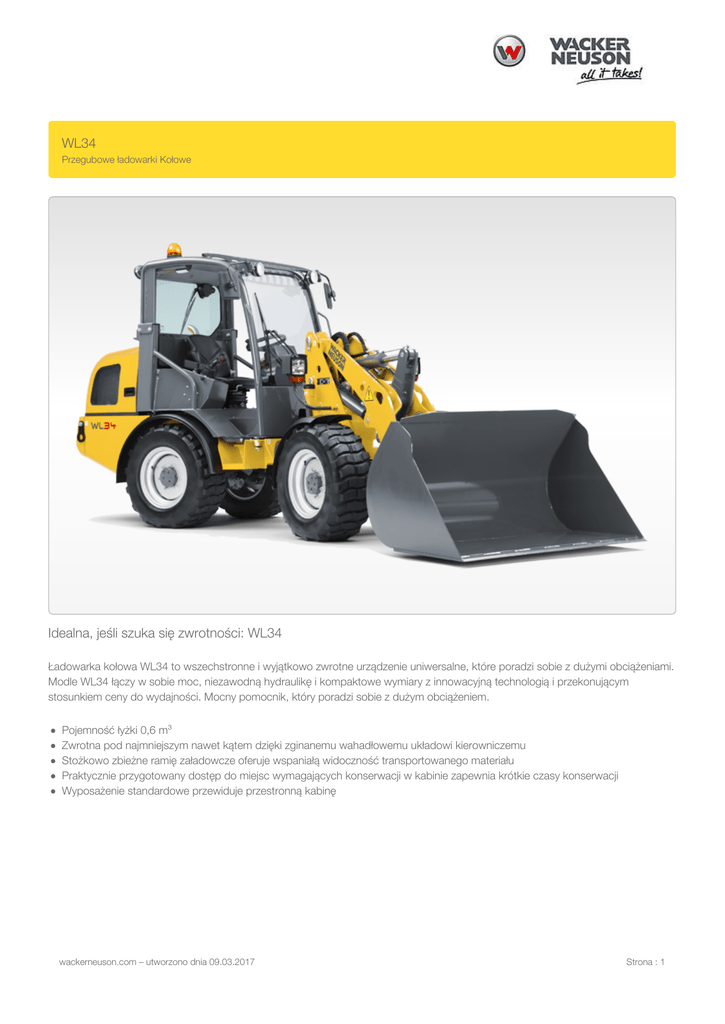

Wacker Neuson

WL34
Przegubowe ładowarki Kołowe
Idealna, jeśli szuka się zwrotności: WL34
Ładowarka kołowa WL34 to wszechstronne i wyjątkowo zwrotne urządzenie uniwersalne, które poradzi sobie z dużymi obciążeniami.
Modle WL34 łączy w sobie moc, niezawodną hydraulikę i kompaktowe wymiary z innowacyjną technologią i przekonującym
stosunkiem ceny do wydajności. Mocny pomocnik, który poradzi sobie z dużym obciążeniem.
Pojemność łyżki 0,6 m³
Zwrotna pod najmniejszym nawet kątem dzięki zginanemu wahadłowemu układowi kierowniczemu
Stożkowo zbieżne ramię załadowcze oferuje wspaniałą widoczność transportowanego materiału
Praktycznie przygotowany dostęp do miejsc wymagających konserwacji w kabinie zapewnia krótkie czasy konserwacji
Wyposażenie standardowe przewiduje przestronną kabinę
wackerneuson.com – utworzono dnia 09.03.2017
Strona : 1
Parametry techniczne
WL34
parametry silnika
producent silnika
typ silnika
cylinder
moc silnika
przy prędkości obrotowej Maksymalna
pojemność skokowa
typ czynnika chłodzącego
Perkins
404 D-22
4
35,7 kW
2.600 1/min
2.216 cm³
woda
układ elektryczny
napięcie robocze
akumulator
alternator
12 V
95 Ah
65 A
ciężary
ciężar roboczy
3.440 kg
obciążenie destabilizujące z łyżką – maszyna wyprostowana
2.475 kg
obciążenie destabilizujące z łyżką - maszyna pochylona
2.076 kg
obciążenie destabilizujące z widłami do palet – maszyna wyprostowana
2.067 kg
obciążenie destabilizujące z widłami do palet - maszyna pochylona
1.725 kg
Dane pojazdu
pojemność łyżki Łyżka standardowa
napęd jezdny
osie
Stanowisko operatora (wyposażenie opcjonalne)
prędkość (wyposażenie opcjonalne)
0,6 m³
Hydrostatyczna przez uniwersalny wał przegubowy
PA1200
FSD (kabina)
0-20 (28) km/h
prędkość Etap 2:
0-20 km/h
prędkość stopień
2
ogumienie standardowe
12.0/75-18 MPT ET-30
układ hydrauliczny
hydrauliczny układ jezdny – ciśnienie robocze
450 bar
ciśnienie robocze w hydraulicznym układzie roboczym
210 bar
hydrauliczny układ roboczy – wydajność pompy
49 l/min
hydrauliczny układ roboczy – wydajność pompy (opcja do)
64,4 l/min
pojemności
wackerneuson.com – utworzono dnia 09.03.2017
Strona : 2
pojemność zbiornika paliwa
olej silnikowy
55 l
8l
zbiornik oleju hydraulicznego
65 l
system hydrauliczny
75 l
czynnik chłodzący
10 l
poziom ciśnienia akustycznego
Gwarantowany poziom ciśnienia akustyczn. LwA
Podany poziom ciśnienia akustyczn. LpA
101 dB(A)
75 dB(A)
Łyżka standardowa = łyżka do kopania, szerokość 1 650 mm
FSD = bezpieczny dach operatora
Obliczanie ciężaru wywracającego zgodnie z normą ISO 14397-EN474-3
wackerneuson.com – utworzono dnia 09.03.2017
Strona : 3
Wymiary
ogumienie standardowe
12.0/75-18 MPT ET-30
A
długość całkowita
4.932 mm
B
długość całkowita bez łyżki
4.135 mm
C
sworznia obrotu łyżki do środka osi
D
rozstaw osi
2.045 mm
E
odległość tyłu nadwozia od tylnej osi
1.311 mm
F
wysokość z niskim bezpiecznym dachem operatora
2.238 mm
F
wysokość z wysokim bezpiecznym dachem operatora
2.341 mm
F
wysokość z niską kabiną
2.281 mm
F
wysokość z wysoką kabiną
2.383 mm
wackerneuson.com – utworzono dnia 09.03.2017
675 mm
Strona : 4
H
wysokość fotela nad ziemią
1.317 mm
J
całkowita wysokość robocza
4.002 mm
K
wysokość udaru maks. - sworznia obrotu łyżki
3.263 mm
L
wysokość załadunku
2.901 mm
M
wysokość wysypu maks.
2.384 mm
N
Zasięg z M
344 mm
O
głębokość skrawania gruntu
108 mm
P
szerokość całkowita
1.600 mm
Q
rozstaw kół
1.272 mm
S
prześwit pojazdu
T
promień maksimum
3.689 mm
U
promień przy krawędzi zewnętrznej
3.271 mm
V
promień wewnętrzny
1.733 mm
W
kąt zgięcia
45 °
X
kąt odchylenia łyżki w tył przy krawędzi zewnętrznej
44 °
Y
kąt wysypu Maksymalna
43 °
Z
kąt odchylenia łyżki w tył przy powierzchni
45 °
321 mm
Wszystkie wartości ze standardową łyżką: Łyżka do ziemi 1 650 mm, 0,60 m³ i standardowe opony: 12.0/75-18 MPT ET-30
Uwaga
Należy pamiętać, że dostępność produktów może się różnić w zależności od kraju. Jest możliwe, że przedstawione informacje / produkty mogą nie być
dostępne w Państwa kraju. Szczegółowe informacje na temat wydajności silnika znajdują się w instrukcji obsługi; rzeczywista moc urządzenia
uwarunkowana jest konkretnymi warunkami eksploatacji.
Z zastrzeżeniem zmian i pomyłek. Dotyczy również ilustracji.
