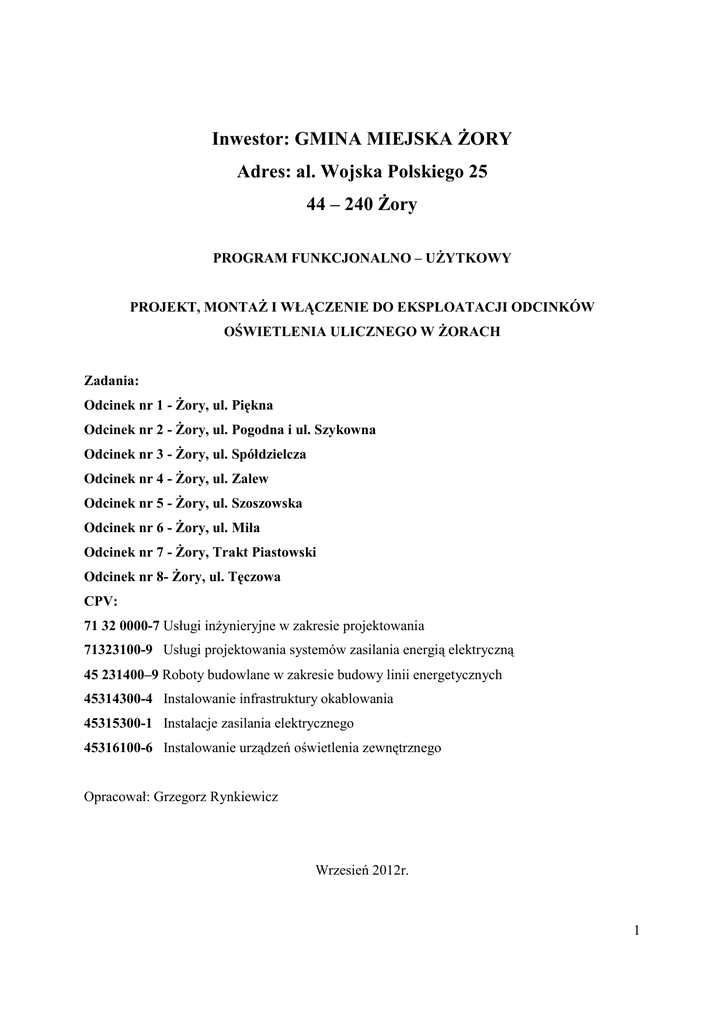

Inwestor: GMINA MIEJSKA ŻORY
Adres: al. Wojska Polskiego 25
44 – 240 Żory
PROGRAM FUNKCJONALNO – UŻYTKOWY
PROJEKT, MONTAŻ I WŁĄCZENIE DO EKSPLOATACJI ODCINKÓW
OŚWIETLENIA ULICZNEGO W ŻORACH
Zadania:
Odcinek nr 1 - Żory, ul. Piękna
Odcinek nr 2 - Żory, ul. Pogodna i ul. Szykowna
Odcinek nr 3 - Żory, ul. Spółdzielcza
Odcinek nr 4 - Żory, ul. Zalew
Odcinek nr 5 - Żory, ul. Szoszowska
Odcinek nr 6 - Żory, ul. Miła
Odcinek nr 7 - Żory, Trakt Piastowski
Odcinek nr 8- Żory, ul. Tęczowa
CPV:
71 32 0000-7 Usługi inżynieryjne w zakresie projektowania
71323100-9 Usługi projektowania systemów zasilania energią elektryczną
45 231400–9 Roboty budowlane w zakresie budowy linii energetycznych
45314300-4 Instalowanie infrastruktury okablowania
45315300-1 Instalacje zasilania elektrycznego
45316100-6 Instalowanie urządzeń oświetlenia zewnętrznego
Opracował: Grzegorz Rynkiewicz
Wrzesień 2012r.
1
Opracowanie zawiera:
1. Opis przedmiotu zamówienia
2. Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia
3. Przepisy prawne i normy
4.
Załączniki
1. Opis przedmiotu zamówienia
Przedmiotem zamówienia jest zaprojektowanie, uzyskanie pozwolenia na budowę i wykonanie
robót budowlanych związanych z montażem punktów oświetlenia drogowego wraz z liniami
zasilającymi dla zadań nr 1 ÷ 8.
Przedmiotem opracowania objęte są odcinki dróg gminnych zlokalizowanych w rejonach
zabudowy mieszkaniowej.
W miejscach projektowanej zabudowy punktów świetlnych istnieje infrastruktura techniczna:
sieć wodociągowa, kanalizacyjna, gazowa, energetyczna i teletechniczna.
Planowany zakres rozbudowy sieci oświetlenia:
1.
ul. Piękna
–
uzyskanie map projektowych, wykonanie projektu budowlanego, uzyskanie
pozwolenia na budowę, zgłoszenie rozpoczęcia i zakończenia robót w PINB,
–
wykonanie odcinka ok. 350 m linii kablowej typu YAKY 4x35 mm2 ułożonej
w wykopie po zachodniej stronie pasa drogowego,
–
nowy odcinek oświetlenia należy zasilić z szafy oświetleniowej przewidzianej
w zadaniu ośw. ul. Szykownej i Pogodnej (lokalizacja szafy – skrzyżowanie
ul. Pięknej z ul. Kwiatową),
–
zabudowa min. 10 szt. słupów oświetleniowych aluminiowych o wysokości 8 m
z wysięgnikiem o długości 1,2 m,
–
słup zabudowany na fundamencie betonowym i wyposażony w złącze IZK,
2
–
uziemienie - bednarka FeZn 40x3 mm ułożona w wykopie (uziemiony każdy
słup),
–
oprawy oświetleniowe drogowe ze źródłem światła sodowym o mocy 100/70W
z indywidualnym układem redukcji mocy - min. 10 szt.
–
przy projektowaniu i budowie należy uwzględnić wymogi określone przez Tauron
w warunkach przyłączenia do sieci nr R/MPE/7896/2011 z dnia 25.07.2011r.
2.
ul. Pogodna i ul. Szykowna
–
uzyskanie map projektowych, wykonanie projektu budowlanego, uzyskanie
pozwolenia na budowę, zgłoszenie rozpoczęcia i zakończenia robót w PINB,
–
wykonanie odcinka ok. 650 m linii kablowej typu YAKY 4x35 mm2 ułożonej
w wykopie w pasie drogowym,
–
zabudowa szafy oświetleniowej - nowy odcinek oświetlenia należy zasilić z nowej
szafy
oświetleniowej
zlokalizowanej
przy
skrzyżowaniu
ul.
Pięknej
z ul. Kwiatową (wyposażenie: tablica licznikowa 3f, 6 obwodów – rozłączniki
bezpiecznikowe 250A i 160A, dostosowanie do sterowania kaskadowego oraz za
pomocą zegara astronomicznego CPA 6.0 Rabbit - typ wymagany ze względów
eksploatacyjnych, przełącznik rodzaju pracy, szyna PEN, gniazdo wtyczkowe 230
V/16 A),
–
wykonanie przyłącza (ok. 16 m) dla szafy oświetleniowej zgodnie z warunkami
przyłączenia nr R/MPE/7896/2011 z 25.07.2011r.,
–
zabudowa min. 14 szt. słupów oświetleniowych aluminiowych o wysokości 8 m
z wysięgnikiem o długości 1,2 m,
–
słup zabudowany na fundamencie betonowym i wyposażony w złącze IZK,
–
uziemienie - bednarka FeZn 40x3 mm ułożona w wykopie (uziemiony każdy
słup),
–
oprawy oświetleniowe drogowe ze źródłem światła sodowym o mocy 100/70W
z indywidualnym układem redukcji mocy - min. 14 szt.
–
przy projektowaniu i budowie należy uwzględnić wymogi określone przez Tauron
w warunkach przyłączenia do sieci nr R/MPE/7896/2011 z dnia 25.07.2011r.
3
3.
ul. Spółdzielcza
–
uzyskanie map projektowych, wykonanie projektu budowlanego, uzyskanie
pozwolenia na budowę, zgłoszenie rozpoczęcia i zakończenia robót w PINB,
–
wykonanie odcinka ok. 325 m linii kablowej typu YAKY 4x35 mm2 ułożonej
w wykopie w pasie drogowym,
–
połączenie nowej sieci ośw. ul. Spółdzielczej z istniejącym oświetleniem al. Jana
Pawła II z zachowaniem podziału sieci,
–
połączenie nowej sieci ośw. ul. Spółdzielczej z istniejącym oświetleniem
ul. Spółdzielczej i ul. Biesiadnej wraz z odłączeniem istniejących obwodów
oświetleniowych od zasilania ze stacji transformatorowej przy ul. Biesiadnej,
–
zabudowa szafy oświetleniowej - nowy odcinek oświetlenia należy zasilić z nowej
szafy oświetleniowej zlokalizowanej przy ul. Spółdzielczej (wyposażenie: tablica
licznikowa 3f, 6 obwodów – rozłączniki bezpiecznikowe 250A i 160A,
dostosowanie
do
sterowania
kaskadowego
oraz
za
pomocą
zegara
astronomicznego CPA 6.0 Rabbit - typ wymagany ze względów eksploatacyjnych,
przełącznik rodzaju pracy, szyna PEN, gniazdo wtyczkowe 230 V/16 A),
–
wykonanie przyłącza (ok. 60 m) dla szafy oświetleniowej zgodnie z warunkami
przyłączenia nr R/MPE/7893/2011 z 25.07.2011r.,
–
zabudowa min. 10 szt. słupów oświetleniowych aluminiowych o wysokości 8 m
z wysięgnikiem o długości 1,2 m,
–
słup zabudowany na fundamencie betonowym i wyposażony w złącze IZK,
–
uziemienie - bednarka FeZn 40x3 mm ułożona w wykopie (uziemiony każdy
słup),
–
oprawy oświetleniowe drogowe ze źródłem światła sodowym o mocy 100/70W
z indywidualnym układem redukcji mocy - min. 10 szt.
–
przy projektowaniu i budowie należy uwzględnić wymogi określone przez Tauron
w warunkach przyłączenia do sieci nr R/MPE/7893/2011 z dnia 25.07.2011r.
4.
ul. Zalew
–
uzyskanie map projektowych, wykonanie projektu budowlanego, uzyskanie
pozwolenia na budowę, zgłoszenie rozpoczęcia i zakończenia robót w PINB,
4
–
wykonanie odcinka ok.290 m napowietrznej linii kablowej typu AsXS 2x25 mm2
podwieszonej na istniejących słupach sieci ś.n./ n.n.,
–
nowy odcinek oświetlenia należy zasilić z istniejącego obwodu oświetleniowego
ul. Zalew,
–
uziemienie - bednarka FeZn 40x3 mm ułożona w wykopie (uziemiony ostatni słup
obwodu oświetleniowego),
–
oprawy oświetleniowe drogowe ze źródłem światła sodowym o mocy 100/70W
z indywidualnym układem redukcji mocy - min. 4 szt.
–
przy projektowaniu i budowie należy uwzględnić wymogi określone przez Tauron
w warunkach rozbudowy oświetlenia nr DU/JC/S12/078470/2012 z dnia
31.08.2012r. oraz w warunkach przyłączenia do sieci R/MPE/7889/2011 z dnia
25.07.2011r.
5.
ul. Szoszowska
–
uzyskanie map projektowych, wykonanie projektu budowlanego, uzyskanie
pozwolenia na budowę, zgłoszenie rozpoczęcia i zakończenia robót w PINB,
–
wykonanie odcinka ok. 150 m linii kablowej typu YAKY 4x35 mm2 ułożonej
w wykopie w pasie drogowym,
–
nowy odcinek oświetlenia należy zasilić z istniejącego obwodu oświetleniowego
ul. Pawła Stalmacha,
–
zabudowa
4
szt.
słupów
oświetleniowych
stalowych
ocynkowanych
o wysokości 8 m i wysięgnikiem o długości 1,2 m,
–
słup zabudowany na fundamencie betonowym i wyposażony w złącze IZK,
–
uziemienie - bednarka FeZn 40x3 mm ułożona w wykopie (uziemiony każdy
słup),
–
oprawy oświetleniowe drogowe ze źródłem światła sodowym o mocy 100/70W
z indywidualnym układem redukcji mocy - 4 szt.
–
przy projektowaniu i budowie należy uwzględnić wymogi określone przez Tauron
w warunkach rozbudowy oświetlenia nr DU/JC/S12/078470/2012 z dnia
31.08.2012r.
5
6.
ul. Miła
–
uzyskanie map projektowych, wykonanie projektu budowlanego, uzyskanie
pozwolenia na budowę, zgłoszenie rozpoczęcia i zakończenia robót w PINB,
–
wykonanie odcinka ok. 160 m linii kablowej typu YAKY 4x35 mm2 ułożonej
w wykopie w pasie drogowym po stronie zachodniej,
–
nowy odcinek oświetlenia należy zasilić z szafy oświetleniowej przewidzianej
w zadaniu ośw. ul. Szykownej i Pogodnej (lokalizacja szafy – skrzyżowanie
ul. Pięknej z ul. Kwiatową),
–
zabudowa 2 szt. słupów oświetleniowych aluminiowych o wysokości 8 m
z wysięgnikiem o długości 1,2 m,
–
słup zabudowany na fundamencie betonowym i wyposażony w złącze IZK,
–
uziemienie - bednarka FeZn 40x3 mm ułożona w wykopie (uziemiony każdy
słup),
–
oprawy oświetleniowe drogowe ze źródłem światła sodowym o mocy 100/70W
z indywidualnym układem redukcji mocy - 2 szt.
–
przy projektowaniu i budowie należy uwzględnić wymogi określone przez Tauron
w warunkach przyłączenia do sieci nr R/MPE/7896/2011 z dnia 25.07.2011r.
7.
Trakt Piastowski
–
uzyskanie map projektowych, wykonanie projektu budowlanego, uzyskanie
pozwolenia na budowę, zgłoszenie rozpoczęcia i zakończenia robót w PINB,
–
wykonanie odcinka ok. 160 m linii kablowej typu YAKY 4x35 mm2 ułożonej
w wykopie – 110 m kabla należy osłonić rurą ze względu na ułożenie pod
nawierzchnią asfaltową (należy uwzględnić rozebranie i odtworzenie nawierzchni
asfaltowej na trasie kabla),
–
zabudowa szafki oświetlenia pomnika i dębu wyposażonej w zabezpieczenia dla
opraw wbudowanych w nawierzchnię,
–
ułożenie ok. 55 m kabli zasilających oprawy zabudowane w nawierzchni – kabel
YKY 3x1,5 mm2 osłonięty rurą (należy uwzględnić rozebranie i odtworzenie
nawierzchni asfaltowej na trasie kabla ok. 24 m)
6
–
wymiana szafy oświetleniowej - wyposażenie: tablica licznikowa 3f, 12 obwodów
(rozłączniki bezpiecznikowe 250A i 160A), dostosowanie do sterowania
kaskadowego oraz za pomocą zegara astronomicznego CPA 6.0 Rabbit - typ
wymagany ze względów eksploatacyjnych, przełącznik rodzaju pracy, szyna PEN,
gniazdo wtyczkowe 230 V/16 A,
–
do nowej szafy należy podłączyć 10 istniejących obwodów oświetleniowych
zasilanych kablem YAKY 4x35 mm2 i przyłącze YAKY 4x120 mm2,
–
zabudowa 10 szt. słupów oświetleniowych aluminiowych ROSA SAL DECO-1
LED (typ wymagany ze względu na kontynuację zadania),
–
zabudowa w nawierzchni 2 szt. opraw najazdowych do oświetlenia pomnika Ks.
Władysława - źródło światła LED, odbłyśnik asymetryczny, stopień szczelności
IP67, odporność na rdzę i dewastację,
–
zabudowa w nawierzchni 2 szt. opraw najazdowych do oświetlenia dębu przy
pomniku Ks. Władysława - źródło światła LED, odbłyśnik symetryczny, stopień
szczelności IP67, odporność na rdzę i dewastację,
–
słup ośw. zabudowany na fundamencie betonowym i wyposażony w złącze IZK,
–
uziemienie - bednarka FeZn 40x3 mm ułożona w wykopie (uziemiony każdy
słup),
–
demontaż 1 szt. słupa parkowego (h = 5 m) stalowego z oprawą z odwozem na
odległość 3 km, montaż mufy kablowej na kablu YAKY 4x35 mm2,
–
wyłączenie 3 pkt. świetlnych na istniejących słupach oświetleniowych,
–
przy projektowaniu i budowie należy uwzględnić wymogi określone przez Tauron
w warunkach rozbudowy oświetlenia nr DU/JC/S12/078470/2012 z dnia
31.08.2012r.
8.
ul. Tęczowa
–
uzyskanie map projektowych, wykonanie projektu budowlanego, uzyskanie
pozwolenia na budowę, zgłoszenie rozpoczęcia i zakończenia robót w PINB,
–
wykonanie odcinka ok. 125 m linii kablowej typu YAKY 4x35 mm2 ułożonej
w wykopie w pasie drogowym,
7
–
nowy odcinek oświetlenia należy zasilić z istniejącego obwodu oświetleniowego
(sieć napowietrzna) ul. Tęczowej,
–
zabudowa 2 szt. słupów oświetleniowych stalowych ocynkowanych o wysokości 8
m i wysięgnikiem o długości 1,2 m,
–
słup zabudowany na fundamencie betonowym i wyposażony w złącze IZK,
–
uziemienie - bednarka FeZn 40x3 mm ułożona w wykopie (uziemiony każdy
słup),
–
oprawy oświetleniowe drogowe ze źródłem światła sodowym o mocy 100/70W
z indywidualnym układem redukcji mocy - 2 szt.
–
przy projektowaniu i budowie należy uwzględnić wymogi określone przez Tauron
w warunkach rozbudowy oświetlenia nr DU/JC/S12/078470/2012 z dnia
31.08.2012r.
Zakres zamówienia obejmuje:
-
uzyskanie aktualnych map do celów projektowych wraz z wypisem z rejestru gruntów,
-
wykonanie projektów budowlanych i wykonawczych oświetlenia ulicznego,
-
uzgodnienie projektów z Tauronem i UM Żory,
-
uzyskanie
zgody
właścicieli
działek
na
przeprowadzenie
projektowanej
sieci
oświetleniowej,
-
wykonanie projektu organizacji ruchu na czas prowadzenia robót budowlanomontażowych w pasie drogowym wraz z uzgodnieniem z zarządcą drogi,
-
uzyskanie pozwoleń na budowę i dokonanie zgłoszeń rozpoczęcia i zakończenia robót
w PINB,
-
wykonanie odcinków sieci oświetlenia ulicznego wraz z przyłączeniem do istniejącej
sieci oświetleniowej lub sieci n.n.,
-
uporządkowanie terenu po robotach,
-
przeprowadzenie odbiorów, wyłączeń sieci i dopuszczeń do robót wymaganych przez
Tauron i firmę eksploatującą oświetlenie uliczne w Żorach (PKP Energetyka),
-
włączenie do eksploatacji nowych odcinków oświetlenia,
-
przekazanie zamawiającemu protokółów pomiarów, atestów na materiały, dokumentacji
projektowej i powykonawczej oraz eksploatacyjnej,
8
-
przygotowanie dokumentacji powykonawczej i geodezyjnej oraz przekazanie jej dla
Taurona zgodnie z załącznikami nr 1 i 2 warunków rozbudowy oświetlenia,
-
przeprowadzenie odbioru nowych sieci oświetleniowych z udziałem Tauronu,
-
wykonanie inwentaryzacji geodezyjnej.
W celu oszacowania i wyceny zakresu robót dla potrzeb sporządzenia oferty należy
kierować się:
a) wynikami szczegółowych wizji terenowych i inwentaryzacji własnych,
b) wynikami opracowań własnych,
c) zapisami niniejszego Programu funkcjonalno – użytkowego.
2. Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia.
Wymagania dotyczące dokumentacji projektowej
Dokumentacje projektowe należy opracować na aktualnych mapach do celów projektowych
i zgodnie z Rozporządzeniem Ministra Infrastruktury z 3 lipca 2003 r. w sprawie szczegółowego
zakresu i formy projektu budowlanego (Dz. U. nr 120/03 poz. 1133 z późn. zm.), oraz
Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego
zakresu i formy dokumentacji projektowej, specyfikacji technicznej wykonania i odbioru robót
budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. nr 202, poz. 2072, z dnia
16.09.2004r ze zmianami).
Przy projektowaniu należy uwzględnić:
-
zalecenia Polskiego Komitetu Oświetleniowego,
-
Polskie Normy,
-
warunki rozbudowy oświetlenia i warunki przyłączenia do sieci oświetlenia ulicznego.
Do celów projektowych należy wykonać mapę sytuacyjno – wysokościową w skali 1:500
9
Ilości egzemplarzy opracowań projektowych dla Zamawiającego - po 2 egz. dla poszczególnych
lokalizacji dobudowy punktów świetlnych w wersji papierowej i 1 egz. w wersji elektronicznej
PDF i DWG.
Wykonawca sporządzi taką ilość egzemplarzy poszczególnych opracowań projektowych, jaka
jest potrzebna do uzyskania wymaganych opinii, uzgodnień i decyzji oraz dla potrzeb
wykonawstwa robót.
Wszystkie
materiały wyjściowe,
uzgodnienia,
decyzje pozyskuje
własnym staraniem
Wykonawca. Zamawiający udzieli mu w tym celu stosownych upoważnień.
Wykonawca dołączy do projektu oświadczenie, iż jest on wykonany zgodnie z umową,
obowiązującymi przepisami, normami i wytycznymi oraz, że został wykonany w stanie
kompletnym z punktu widzenia celu, któremu ma służyć.
Kompletny projekt wykonawczy przed rozpoczęciem prac budowlanych musi być zatwierdzony
przez Zamawiającego.
Wymagania dotyczące budowy nowych odcinków oświetlenia ulicznego
Roboty należy wykonać na podstawie opracowanych projektów dobudowy punktów oświetlenia
ulicznego zgodnie ze sztuką budowlaną w oparciu o specyfikację techniczną wykonania
i odbioru robót.
Wytyczenie robót w terenie oraz inwentaryzację powykonawcza należy wykonać przez
uprawnionego geodetę.
W trakcie prowadzenia prac Wykonawca jest zobowiązany do zabezpieczenia i oznakowania
robót zgodnie z przepisami BHP i decyzją o zajęciu pasa drogowego.
Wykonawca jest zobowiązany do sukcesywnego włączania do eksploatacji wykonanych
odcinków oświetlenia.
Materiały zastosowane do budowy odcinków sieci oświetleniowej winny spełniać wymagania
ustawy z dnia 07 lipca 1994r. Prawo budowlane i polskich normami oraz muszą posiadać
wymagane przepisami atesty i certyfikaty.
10
3. Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia
budowlanego.
-
Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie
szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznej
wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz.
U. nr 202, poz. 2072, z dnia 16.09.2004r ze zmianami),
-
Rozporządzeniem Ministra Infrastruktury z 3 lipca 2003 r. w sprawie szczegółowego
zakresu i formy projektu budowlanego (Dz. U. nr 120/03 poz. 1133 z późn. zm.),
-
Ustawa z dn. 7 lipca 1994 r. (Dz. U. 06/156/1118 z późn. zm.) Prawo budowlane
-
Ustawa z dn. 20 czerwca 1997 r. (Dz. U. 2009/97/803 z późn. zm.) Prawo o ruchu
drogowym,
-
Rozporządzenie Ministra Infrastruktury z dn. 12 kwietnia 2002 r. (Dz. U. 02/75/690
z późn. zm.) w sprawie warunków technicznych jakim powinny odpowiadać budynki
i ich usytuowanie,
-
Rozporządzenie Ministra Infrastruktury z dn. 06 lutego 2003 r. (Dz. U. 03/47/401)
w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robot budowlanych.
Normy
1- PKN-CEN/TR 13201-1:2007
Tytuł: Oświetlenie dróg - Część 1: Wybór klas oświetlenia
2 - PN-EN 13201-2:2007
Tytuł: Oświetlenie dróg - Część 2: Wymagania oświetleniowe
3 - PN-EN 13201-3:2007
Tytuł: Oświetlenie dróg - Część 3: Obliczenia parametrów oświetleniowych
4 - PN-EN 13201-4:2007
Tytuł: Oświetlenie dróg - Część 4: Metody pomiarów parametrów oświetlenia
4. Załączniki:
-
warunki zasilania nr R/MPE/7893/2011
-
warunki zasilania nr R/MPE/7889/2011
11
-
warunki zasilania nr R/MPE/7896/2011
-
warunki rozbudowy oświetlenia ulicznego nr DU/JC/S12/07847/2012
-
kopie mapy szczegółowej i orientacyjnej z naniesionym przebiegiem odcinków
oświetlenia do wykonania dla zadań od 1 do 8
Opracował: Grzegorz Rynkiewicz
12
