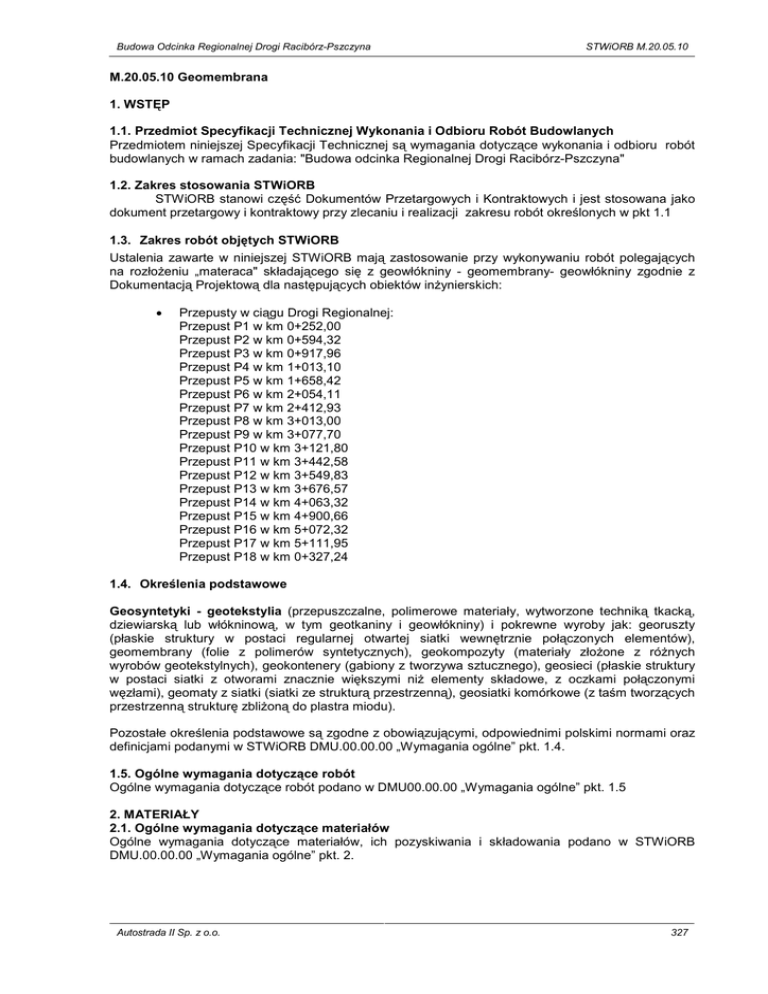

M.20.05.10 Geomembrana
1. WSTĘP
1.1. Przedmiot Specyfikacji Technicznej Wykonania i Odbioru Robót Budowlanych
Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót
budowlanych w ramach zadania: "Budowa odcinka Regionalnej Drogi Racibórz-Pszczyna"
1.2. Zakres stosowania STWiORB
STWiORB stanowi część Dokumentów Przetargowych i Kontraktowych i jest stosowana jako
dokument przetargowy i kontraktowy przy zlecaniu i realizacji zakresu robót określonych w pkt 1.1
1.3. Zakres robót objętych STWiORB
Ustalenia zawarte w niniejszej STWiORB mają zastosowanie przy wykonywaniu robót polegających
na rozłożeniu „materaca" składającego się z geowłókniny - geomembrany- geowłókniny zgodnie z
Dokumentacją Projektową dla następujących obiektów inżynierskich:
•
Przepusty w ciągu Drogi Regionalnej:
Przepust P1 w km 0+252,00
Przepust P2 w km 0+594,32
Przepust P3 w km 0+917,96
Przepust P4 w km 1+013,10
Przepust P5 w km 1+658,42
Przepust P6 w km 2+054,11
Przepust P7 w km 2+412,93
Przepust P8 w km 3+013,00
Przepust P9 w km 3+077,70
Przepust P10 w km 3+121,80
Przepust P11 w km 3+442,58
Przepust P12 w km 3+549,83
Przepust P13 w km 3+676,57
Przepust P14 w km 4+063,32
Przepust P15 w km 4+900,66
Przepust P16 w km 5+072,32
Przepust P17 w km 5+111,95
Przepust P18 w km 0+327,24
1.4. Określenia podstawowe
Geosyntetyki - geotekstylia (przepuszczalne, polimerowe materiały, wytworzone techniką tkacką,
dziewiarską lub włókninową, w tym geotkaniny i geowłókniny) i pokrewne wyroby jak: georuszty
(płaskie struktury w postaci regularnej otwartej siatki wewnętrznie połączonych elementów),
geomembrany (folie z polimerów syntetycznych), geokompozyty (materiały złożone z różnych
wyrobów geotekstylnych), geokontenery (gabiony z tworzywa sztucznego), geosieci (płaskie struktury
w postaci siatki z otworami znacznie większymi niż elementy składowe, z oczkami połączonymi
węzłami), geomaty z siatki (siatki ze strukturą przestrzenną), geosiatki komórkowe (z taśm tworzących
przestrzenną strukturę zbliżoną do plastra miodu).
Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami oraz
definicjami podanymi w STWiORB DMU.00.00.00 „Wymagania ogólne” pkt. 1.4.
1.5. Ogólne wymagania dotyczące robót
Ogólne wymagania dotyczące robót podano w DMU00.00.00 „Wymagania ogólne” pkt. 1.5
2. MATERIAŁY
2.1. Ogólne wymagania dotyczące materiałów
Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w STWiORB
DMU.00.00.00 „Wymagania ogólne” pkt. 2.
Autostrada II Sp. z o.o.
327
STWiORB M.20.05.10
Budowa Odcinka Regionalnej Drogi Racibórz-Pszczyna
2.2. Rodzaje materiałów
Należy stosować geowłókninę polipropylenową spełniająca poniższe wymagania:
Wytrzymałość na wgniatanie - Próba CBR X, nie mniej niż, N
Wytrzymałość na rozciąganie: wzdłuż / wszerz pasma, nie mniej niż, kN/m
Wydłużenie: wzdłuż / wszerz pasma wyrobu, nie więcej niż, %
Grubość przy obciążeniu 2 kPa, nie więcej niż, mm
2
Masa powierzchniowa, g/m
>2100
13/13
100/40
1,5
500 ± 10
Należy stosować geomembranę z folii polietylenowej wysokiej gęstości (HDPE) spełniająca poniższe
warunki
Lp.
Właściwości
Jedn.
1
2
3
mm
1 Grubość
2 Szerokość
3 Masa powierzchniowa
Naprężenie przy
umownej granicy
4 plastyczności:
• wzdłóż
• wszerz
mm
2
kg/m
1,00
4
1,0 ±5%
5
PN-C-89090-.1992
5000+1%
PN-B-04615:1990
>9,4
PN-EN 965: 1999
>15
>15
%
Wydłużenie względne
• wzdłuż
6
• wszerz
%
Oporność na przebicie
Metody badań według
MPa
Wydłużenie względne
przy granicy plastyczności:
5
• wzdłuż
• wszerz
7
Taśma
Grubości, mm
>12
>12
PN-C-89034:1981
próbka typ I;
prędkość posuwu 100
mm/min.
>700
>700
N
>3000
PN-EN ISO 12236: 1998
Materiały przeznaczone do wbudowania, muszą uzyskać akceptację Inżyniera.
Wykonawca powinien od swojego dostawcy wymagać, aby na każdym opakowaniu dostarczonej rolki
geosyntetyku była umieszczona etykieta, zawierająca co najmniej następujące dane:
• typ wyrobu oraz nazwę, adres producenta i datę produkcji;
• parametry zaopatrzeniowe;
• informację, iż wyrób posiada wyrób posiada certyfikat CE dopuszczający do stosowania na
terenie Unii Europejskiej.
3. SPRZĘT
3.1. Ogólne wymagania dotyczące sprzętu
Ogólne wymagania dotyczące sprzętu podano w STWiORB DMU00.00.00 „Wymagania ogólne” pkt 3.
Roboty związane z wykonaniem geomembrany będą wykonywane ręcznie oraz przy użyciu sprzętu
mechanicznego zaakceptowanego przez Inżyniera.
4. TRANSPORT
4.1. Ogólne wymagania dotyczące transportu
Ogólne wymagania dotyczące transportu podano w STWiORB DMU00.00.00 „Wymagania ogólne”.
Geomembrana i geowłóknina może być transportowana dowolnymi środkami transportu pod
warunkiem:
• opakowania bel (rolek) folią, brezentem lub tkaniną techniczną,
328
Autostrada II Sp. z o.o.
Budowa Odcinka Regionalnej Drogi Racibórz-Pszczyna
•
•
•
STWiORB M.20.05.10
zabezpieczenia opakowanych bel przed przemieszczaniem się w czasie przewozu,
ochrony geomembrany i geowłókniny przed zawilgoceniem i nadmiernym ogrzaniem,
niedopuszczenie do kontaktu bel z chemikaliami, tłuszczami oraz przedmiotami mogącymi
przebić lub rozciąć geomembranę lub geowłókninę.
•
Każda bela powinna być oznakowana w sposób umożliwiający jednoznaczne stwierdzenie, że jest to
materiał do wykonania warstwy odsączającej lub odcinającej.
5. WYKONANIE ROBÓT
5.1. Ogólne zasady wykonania robót
Ogólne zasady wykonywania robót podano w STWiORB DMU00.00.00 „Wymagania ogólne” pkt. 5.
Wykonawca przedstawi Inżynierowi do akceptacji Projekt Technologii i Organizacji Robót oraz
Program Zapewnienia Jakości uwzględniający wszystkie warunki, w jakich będą wykonywane roboty.
5.2 Wykonanie geomembrany
„Materac" - geowłóknina + geomembrana + geowłóknina - oraz geowłókninę należy rozkładać na
wyprofilowanej powierzchni podłoża, pozbawionej ostrych elementów, które mogą spowodować
uszkodzenie warstwy (na przykład kamienie). W czasie rozkładania należy spełnić wymagania
określone przez producenta dotyczące wykonania połączeń bądź szerokości, na jaką powinny
zachodzić na siebie sąsiednie pasma geowłókniny lub geomembrany lub zasad ich łączenia oraz
ewentualnego przymocowania warstwy do podnóża gruntowego.
Po powierzchni nie może odbywać się ruch jakichkolwiek pojazdów. Koszt napraw wynikłych z
niewłaściwego utrzymania warstwy obciąża Wykonawcę robót.
Leżącą wyżej warstwę nawierzchni należy wykonywać rozkładając materiał „od czoła", to znaczy tak,
że pojazdy dowożące materiał i wykonujące czynności technologiczne poruszają się po już ułożonym
materiale.
6. KONTROLA JAKOŚCI ROBÓT
6.1. Ogólne zasady kontroli jakości robót
Ogólne zasady kontroli jakości robót podano w STWiORB DMU00.00.00 „Wymagania ogólne” pkt.6.
6.2. Badania w trakcie robót
W czasie układania warstwy odcinającej z geomembrany bądź geowłókniny należy kontrolować:
•
zgodność oznaczenia poszczególnych bel (rolek) geomembrany i geowłókniny z określonym
w STWiORB,
•
równość warstwy
•
jakość połączeń, wielkość zakładu przyległych pasm i sposób ich łączenia,
Ponadto należy sprawdzić, czy nie nastąpiło mechaniczne uszkodzenie (rozerwanie, przebicie).
7. OBMIAR ROBÓT
7.1. Ogólne zasady obmiaru robót
Ogólne zasady obmiaru robót podano w STWiORB DMU.00.00.00 „Wymagania ogólne” pkt 7.
7.2. Jednostka obmiarowa
Jednostką obmiarową jest metr kwadratowy (m2) wykonanej i odebranej warstwy z geomembrany.
8. ODBIÓR ROBÓT
Ogólne zasady odbioru robót podano w STWiORB DMU00.00.00 „Wymagania ogólne” pkt 8.
Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, STWiORB i wymaganiami
Inżyniera, jeżeli wszystkie pomiary i badania, z zachowaniem tolerancji wg pkt. 6 dały wyniki
pozytywne.
W przypadku niezgodności, choć jednego elementu robót z wymaganiami, roboty uznaje się za
niezgodne z Dokumentacją Projektową i Wykonawca zobowiązany jest do ich poprawy na własny
koszt.
9.PODSTAWA PŁATNOŚCI
9.1. Ogólne ustalenia dotyczące podstawy płatności
Ogólne ustalenia podstawy płatności podano w STWiORB DMU.00.00.00 „Wymagania ogólne” pkt.9
9.2. Cena jednostki obmiarowej
Autostrada II Sp. z o.o.
329
STWiORB M.20.05.10
Budowa Odcinka Regionalnej Drogi Racibórz-Pszczyna
Cena wykonania wzmocnienia nasypu wg poz. 7.2. za pomocą geosyntetyków, kruszywa naturalnego
lub łamanego obejmuje:
• opracowanie Projektu Technologii i Organizacji Robót, Programu Zapewnienie Jakości i
uzyskanie akceptacji Inżyniera,
• wykonanie wszystkich elementów wynikających z opracowań Wykonawcy,
• prace pomiarowe i oznakowanie robot,
• profilowanie i oczyszczenie podłoża gruntowego,
• rozłożenie geowłókniny,
• rozłożenie geomembrany
• koszty pozyskania i zakupu materiałów,
• przeprowadzenie wymaganych przez STWiORB badań i sprawdzeń,
• utylizacji lub na miejsce przystosowane do składowani poza terenem budowy,
• koszt nadzoru producenta materiałów,
• koszt nadzoru geologicznego.
10. PRZEPISY ZWIĄZANE
10.1. Normy
