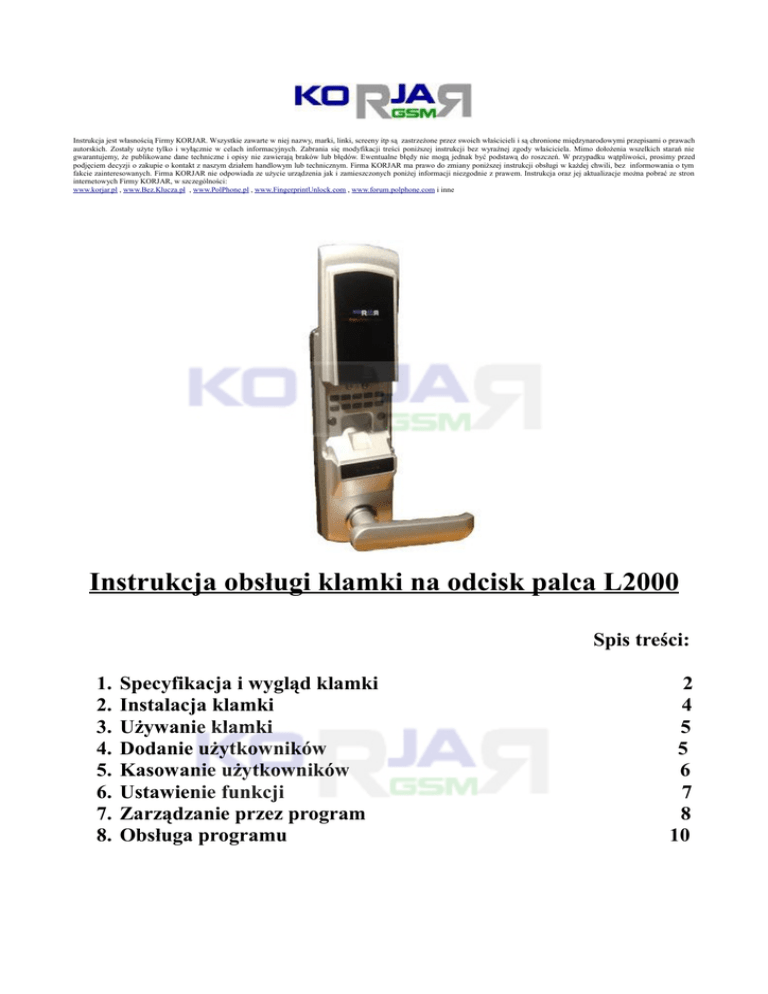

Instrukcja obsługi klamki na odcisk palca L2000

Instrukcja jest własnością Firmy KORJAR. Wszystkie zawarte w niej nazwy, marki, linki, screeny itp są zastrzeżone przez swoich właścicieli i są chronione międzynarodowymi przepisami o prawach
autorskich. Zostały użyte tylko i wyłącznie w celach informacyjnych. Zabrania się modyfikacji treści poniższej instrukcji bez wyraźnej zgody właściciela. Mimo dołożenia wszelkich starań nie
gwarantujemy, że publikowane dane techniczne i opisy nie zawierają braków lub błędów. Ewentualne błędy nie mogą jednak być podstawą do roszczeń. W przypadku wątpliwości, prosimy przed
podjęciem decyzji o zakupie o kontakt z naszym działem handlowym lub technicznym. Firma KORJAR ma prawo do zmiany poniższej instrukcji obsługi w każdej chwili, bez informowania o tym
fakcie zainteresowanych. Firma KORJAR nie odpowiada ze użycie urządzenia jak i zamieszczonych poniżej informacji niezgodnie z prawem. Instrukcja oraz jej aktualizacje można pobrać ze stron
internetowych Firmy KORJAR, w szczególności:
www.korjar.pl , www.Bez.Klucza.pl , www.PolPhone.pl , www.FingerprintUnlock.com , www.forum.polphone.com i inne
Instrukcja obsługi klamki na odcisk palca L2000
Spis treści:
1.
2.
3.
4.
5.
6.
7.
8.
Specyfikacja i wygląd klamki
Instalacja klamki
Używanie klamki
Dodanie użytkowników
Kasowanie użytkowników
Ustawienie funkcji
Zarządzanie przez program
Obsługa programu
2
4
5
5
6
7
8
10
1. Specyfikacja i wygląd klamki
Przedni panel: 72 x 245 x 66
Tylni panel: 72 x 245 x 66
Baterie: DC6V (1,5V*4)
Żywotność baterii: 1 rok (przy 20 użyciach dziennie)
Grubość drzwi: 40-50mm
Sensor czytnik linii: optyczny
Ilość użytkowników: 300 odcisków, 300 haseł (każdy użytkownik może dodać maksymalnie 4
odciski i 1 hasło)
Metoda rejestracji: odcisk palca (2 krotnie) , hasło (6 cyfr)
Zapis otwarć drzwi: 10000
Szybkość identyfikacji: <1 sekunda
Metoda identyfikacji: Odcisk palca, ID + hasło, podwójny odcisk palca, Awaryjne hasło
Temperatura działania: -60 do +20 st Celsjusza
Komunikacja: USB
Wygląd klamki:
2. Instalacja klamki
Po zainstalowaniu klamki, otwórz przednia obudowę, klamka poprosi o podanie 6 cyfrowego hasła
zarządzania. Wpisz 6 cyfrowe hasło postępując zgodnie ze wskazówkami głosu, po tej operacji
będziesz mógł przystąpić do pozostałych czynności. 6 cyfrowe hasło zarządzania jest używane do
zarządzania klamką oraz awaryjnego otwarcia. W przypadku jego zapomnienia skontaktuj się ze
sprzedawcą.
Awaryjne otwieranie: Gdy za pomocą odcisku palca nie można otworzyć drzwi, naciśnij
jednocześnie klawisz „1” i „*” , tło klamki zaświeci się, wtedy wpisz 6 cyfrowe hasło zarządzania
aby otworzyć drzwi.
1. Do czasu, gdy nie zarejestrujesz żadnego użytkownika, każdy odcisk palca może otworzyć
klamkę.
2. Używaj baterii alkalicznych AA. Głos poinformuje Cię o słabych bateriach. Proszę
wymienić je na czas
3. Nie używaj zabrudzonych palców, w szczególności substancjami kleistymi.
4. Klamka ma funkcje trybu „normalnie otwarty”. W tym trybie, każdy może otworzyć
klamkę bezpośrednio przez jej naciśnięcie, bez potrzeby użycia odcisku palca czy hasła.
Aby uruchomić tryb „normalnie otwarty” otwórz zamek używając zarejestrowanego odcisku
palca. Klamka odpowie „Acces granted”. Naciśnij przycisk „#” jednocześnie z tym
komunikatem. Przycisk „#” musi być naciśnięty przed zakończeniem komunikatu.
Obrazowe przedstawienie włączenie trybu „normalnie otwarty” (proszę włączyć dźwięk):
http://pl.youtube.com/watch?v=GbKpIaKYuEI&feature=user
3. Używanie klamki
Obrazowe przedstawienie otworzenie klamki (proszę włączyć dźwięk):
http://pl.youtube.com/watch?v=frJH5xm3Cmc&feature=user
Sugestie:
1. Palec powinien być przyłożony płasko do czytnika linii papilarnych, jak największa
powierzchnią.
2. Centralna część palca powinna znajdować się w centralnej części czytnika
4. Dodanie użytkowników
Obrazowe przedstawienie sposobu dodawania użytkowników (proszę włączyć dźwięk):
http://pl.youtube.com/watch?v=rcyRQleJBmw
Otwórz przednią zasuwę klamki, system wystartuje automatycznie. Jednostka pozostaje w stanie
ustawień domyślnych, standardowych. Podaj dwukrotnie 6 cyfrowe hasło postępując zgodnie z
komendami głosowymi. Naciśnij przycisk „*” aby aktywować urządzenie. Następnie naciśnij
przycisk „ADD” aby przejść do trybu dodania użytkowników. Podaj 6 cyfrowe hasło zgodnie z
komenda głosową. System podpowiadając głosem wygeneruje ID użytkownika automatycznie jako
„add new user 001”. jeśli chcesz użyć zdefiniowanego ID użytkownika, możesz nacisnąć przycisk
„*” i podać ID użytkownika (3 cyfry). Naciśnij przycisk „#” aby potwierdzić. Teraz możesz dodać
odcisk palca użytkownika lub jego hasło. Jeden użytkownik może mieć 4 odciski palców i 1 hasło
(hasło musi mieć 6 cyfr).
Nota:. Po dodaniu użytkownika pozwól aby klamka przeszła w stan czuwania. Następnie naciśnij
„*” lub zamknij/otwórz obudowę aby ponownie aktywować klamkę.
5. Kasowanie użytkowników
Obrazowe przedstawienie sposobu kasowania użytkowników (proszę włączyć dźwięk)
http://pl.youtube.com/watch?v=E2h6HmGni78&feature=user
Otwórz obudowę, aby aktywować system. Naciśnij przycisk „DEL”, system poprosi o podanie 6
cyfrowego hasła zarządzania. Podaj hasło. Następnie wpisz numer ID użytkownika (3 cyfrowy)
którego chcesz wykasować, potwierdź naciskając przycisk „#”. Jeśli chcesz wykasować wszystkich
użytkowników, jako ID użytkownika wpisz „000” a następnie potwierdź przyciskiem „#”.
6. Ustawienie funkcji
Otwórz obudowę, aby aktywować system. Naciśnij przycisk „SET”, system poprosi o podanie 6
cyfrowego hasła zarządzania. Podaj hasło. Teraz możesz ustawić funkcje:
1. Naciśnij przycisk „1” aby zmienić hasło zarządzania. Obrazowe przedstawienie zmiany
hasła: http://pl.youtube.com/watch?v=-tNlB1vWREk&feature=user
2. Naciśnij przycisk „2” aby ustawić metodę identyfikacji użytkowników (tylko odcisk palca
lub tylko hasło). Obrazowe przedstawienie ustawienia sposobu identyfikacji:
http://pl.youtube.com/watch?v=gheKVMSjR2E&feature=user
3. Naciśnij przycisk „3” aby ustawić metodę identyfikacji jako odcisk ID + hasło. Obrazowe
przedstawienie ustawienia sposobu identyfikacji:
4. http://pl.youtube.com/watch?v=gheKVMSjR2E&feature=user
5. Naciśnij przycisk „4” aby ustawić metodę identyfikacji jak dwukrotne użycie odcisku palca.
Obrazowe przedstawienie ustawienia sposobu identyfikacji:
http://pl.youtube.com/watch?v=gheKVMSjR2E&feature=user
6. Naciśnij przycisk „5” aby ustawić głośność komunikatów głosowych (3 poziomy głośności.
Naciśnij przycisk „1” aby ustawić głośność na „niska” , przycisk „2” aby ustawić poziom
„średni” , przycisk „3” aby ustawić poziom „wysoki”). Naciśnij przycisk „#” aby
zatwierdzić. Następnie naciśnij przycisk „*” lub zamknij/otwórz obudowę aby przejść do
trybu „normalnego”. Obrazowe przedstawienie zmiany poziomu głosu komunikatów:
http://pl.youtube.com/watch?v=5HFaSh6w3KU&feature=user.
7. Zarządzanie przez program
Port USB klamki znajduje się z tyłu urządzenia:
Po pobraniu oprogramowania L2000_by_KORJAR (do pobrania na www.BezKlucza.pl w dziale
Download) i jego rozpakowaniu należy rozpocząć proces instalacji klikając dwukrotnie na ikonę
Setup. Proszę postępować zgodnie ze wskazówkami instalatora.
Po zakończeniu instalacji należy podpiąć klamkę do komputera za pomocą kabla USB znajdującym
się w zestawie.
Po podłączeniu system automatycznie wykryje nowe urządzenie USB (USB Device) i poprosi o
jego zainstalowanie. Sterowniki do urządzenia znajdują się na www.BezKlucza.pl w dziale
Download (L2000_drivers).
Podczas instalacji, proszę wskazać folder, w którym znajdują się ww pobrane sterowniki. Gdy
proces instalacji dobiegnie końca, możesz użyć oprogramowania.
8. Obsługa programu
Po otworzeniu programu proszę kliknąć ikonę „Połącz”. System poprosi o podanie hasła.
Proszę podać 6 cyfrowe hasło zarządzania i nacisnąć „OK”. Po zatwierdzeniu zostaną odczytane
dane z klamki:
Zakładka „Zarzadzanie zamkiem”
Uzytkownik: 3 – oznacza trzech zapisanych użytkowników
FP: 3 – oznacza 3 zapisane odciski palca w klamce
Wois: 2 – oznacza 2 otwarcia klamki
Zakładka „Zarzadzenie uzytkownikami”
W tej zakładce możesz nadawać nazwy użytkownikom, kasować ich oraz dodawać (ładować).
Zakładka „Zarzadzenie wpisami”
W zakładce „Zarzadanie zamkiem” należy użyć opcji:
Nowy wpis – aby pobrać nowe wpisy (od ostatniego pobierania wpisów)
Wszystkie wpisy – aby pobrać wszystkie wpisy
Kasuj wpisy – aby wykasować wpisy z jednostki
Po pobraniu wpisów należy przejść do zakładki „Zarzadzanie wpisami” , wybrać interesujący
zakres czasowy a następnie użyć opcji „Znadz wpisy”. Zostaną wyświetlone wszystkie otwarcia
klamki przez użytkowników w wybranym zakresie czasowym.
Z powyżej tabeli widać:
Kolumna 1: Liczba porządkowa
Kolumna 2: Numer użytkownika w systemie
Kolumna 3: Nazwa użytkownika (jeśli nie została nadana pole będzie puste)
Kolumna 4: Numer klamki (każda klamka ma inny numer)
Kolumna 5: Data i czas otworzenia klamki
Wszystkie wpisy można eksportować do Excela (używając opcji „Exportuj wpisy”)
