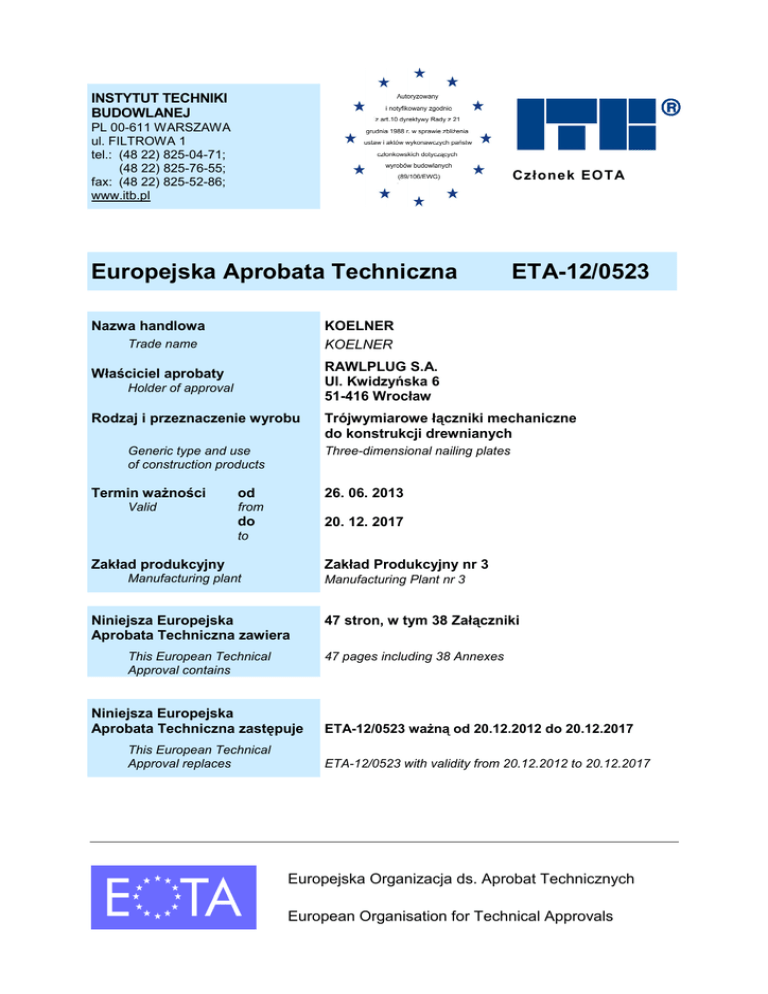

Europejska Aprobata Techniczna
Nazwa handlowa
KOELNER
KOELNER
Trade name
RAWLPLUG S.A.
Ul. Kwidzyńska 6
51-416 Wrocław
Właściciel aprobaty
Holder of approval
Rodzaj i przeznaczenie wyrobu
Generic type and use
of construction products
Termin ważności
Valid
ETA-12/0523
Trójwymiarowe łączniki mechaniczne
do konstrukcji drewnianych
Three-dimensional nailing plates
od
26. 06. 2013
from
do
20. 12. 2017
to
Zakład produkcyjny
Zakład Produkcyjny nr 3
Manufacturing plant
Manufacturing Plant nr 3
Niniejsza Europejska
Aprobata Techniczna zawiera
This European Technical
Approval contains
47 pages including 38 Annexes
Niniejsza Europejska
Aprobata Techniczna zastępuje
This European Technical
Approval replaces
47 stron, w tym 38 Załączniki
ETA-12/0523 ważną od 20.12.2012 do 20.12.2017
ETA-12/0523 with validity from 20.12.2012 to 20.12.2017
Europejska Organizacja ds. Aprobat Technicznych
European Organisation for Technical Approvals
Strona 2 Europejskiej Aprobaty Technicznej ETA-12/0523 wydanej 26.06.2013
I
PODSTAWY PRAWNE I OGÓLNE WARUNKI UDZIELANIA
EUROPEJSKICH APROBAT TECHNICZNYCH
1.
Niniejsza Europejska Aprobata Techniczna została wydana przez Instytut Techniki
Budowlanej zgodnie z:
– Dyrektywą Rady 89/106/EWG z 21 grudnia 1988 r. w sprawie zbliżenia ustaw
i aktów wykonawczych Państw Członkowskich dotyczących wyrobów
budowlanych1, z poprawkami zawartymi w Dyrektywie Rady 93/68/EWG2
i Rozporządzeniu (WE) nr 1882/2003 Parlamentu Europejskiego i Rady3;
– ustawą z dnia 16 kwietnia 2004 r. o wyrobach budowlanych4;
– rozporządzeniem Ministra Infrastruktury z dnia 14 października 2004 r. w sprawie
europejskich aprobat technicznych oraz polskich jednostek organizacyjnych
upoważnionych do ich wydawania5;
– Wspólnymi zasadami proceduralnymi składania wniosków, opracowywania
i udzielania Europejskich Aprobat Technicznych, określonymi w załączniku do
Decyzji Komisji 94/23/EC6;
– Wytycznymi do europejskich aprobat technicznych „Trójwymiarowe łączniki
mechaniczne do konstrukcji drewnianych”, ETAG nr 015, wydanie wrzesień
2002 r.
2.
Instytut Techniki Budowlanej jest upoważniony do sprawdzania, czy są spełnione
wymagania niniejszej Europejskiej Aprobaty Technicznej. Sprawdzanie może
odbywać się w zakładzie produkcyjnym. Niezależnie od tego odpowiedzialność za
zgodność wyrobów z Europejską Aprobatą Techniczną i za ich przydatność do
zamierzonego stosowania ponosi właściciel Europejskiej Aprobaty Technicznej.
3.
Prawa do niniejszej Europejskiej Aprobaty Technicznej nie mogą być przenoszone
na producentów, przedstawicieli producentów lub zakłady produkcyjne nie
wymienione na stronie 1 niniejszej Europejskiej Aprobaty Technicznej.
4.
Niniejsza Europejska Aprobata Techniczna może być wycofana przez Instytut
Techniki Budowlanej, w szczególności po informacji Komisji Europejskiej w trybie
art. 5 ust. 1 Dyrektywy 89/106/EWG.
5.
Niniejsza Europejska Aprobata Techniczna może być kopiowana, włączając w to
środki przekazu elektronicznego, jedynie w całości. Publikowanie części dokumentu
jest możliwe po uzyskaniu pisemnej zgody Instytutu Techniki Budowlanej. W tym
przypadku na kopii powinna być podana informacja, że jest to fragment dokumentu.
Teksty i rysunki w materiałach reklamowych nie mogą być sprzeczne z Europejską
Aprobatą Techniczną.
6.
Europejska Aprobata Techniczna jest wydawana przez jednostkę aprobującą
w języku oficjalnym tej jednostki i w pełni odpowiada wersji uzgodnionej w ramach
EOTA. Inne wersje językowe powinny zawierać informację, że są to tłumaczenia.
1
Dziennik Urzędowy Unii Europejskiej Nr L. 40, 11.02.1989, p. 12
3
4
Dziennik Ustaw Rzeczypospolitej Polskiej Nr 92/2004, poz. 881
5
Dziennik Ustaw Rzeczypospolitej Polskiej Nr 237/2004, poz. 2375
6
2
II
SZCZEGÓŁOWE WARUNKI DOTYCZĄCE EUROPEJSKIEJ
APROBATY TECHNICZNEJ
1
Określenie wyrobów i zakresu ich stosowania
1.1
Określenie wyrobów
Trójwymiarowe łączniki KOELNER do konstrukcji drewnianych, wykonywane są jako
elementy jednoczęściowe, niespawane, z blachy stalowej ocynkowanej gatunku
S250GD+Z275 według EN 10346. Asortyment łączników KOELNER pokazano
w Załącznikach 1 do 21.
1.2
Zakres stosowania
Łączniki KOELNER przeznaczone są do łączenia wzajemnie prostopadłych,
konstrukcyjnych elementów drewnianych, w układach bok do boku,
w zamocowaniach
spełniających
wymagania
bezpieczeństwa
konstrukcji
w rozumieniu Wymagania Podstawowego 1 Dyrektywy 89/106/EWG.
Do wykonywania złączy z zastosowaniem łączników KOELNER powinny być
stosowane gwoździe pierścieniowe wg EN 14592 o średnicy 4 mm i nośności
charakterystycznej na wyciąganie, Fax,Rk, nie mniejszej niż 1,55 kN.
Z uwagi na wymagania w zakresie odporności na korozję, łączniki KOELNER
można stosować do konstrukcji drewnianych o klasie użytkowania 1 i 2 wg EN
1995-1-1 (Eurokod 5) w warunkach wewnętrznych, w środowiskach o kategoriach
korozyjności C1 i C2 wg EN ISO 12944-2, nie narażonych na działanie gazów
i oparów kwaśnych.
Postanowienia niniejszej Europejskiej Aprobaty Technicznej oparte są na założeniu
przewidywanego 50-letniego okresu użytkowania łącznika. Założenie dotyczące
okresu użytkowania wyrobu nie może być interpretowane jako gwarancja udzielana
przez Producenta lub jednostkę aprobującą, ale jako informacja, która może być
wykorzystana przy wyborze odpowiedniego wyrobu, w związku z przewidywanym,
ekonomicznie uzasadnionym okresem użytkowania obiektu.
2
Właściwości wyrobów I metody ich sprawdzania
2.1
Właściwości wyrobów
Łączniki KOELNER odpowiadają rysunkom i opisom podanym w Załącznikach
1 ÷ 21. Właściwości materiałów oraz wymiary i tolerancje wymiarów łączników, nie
podane w tych Załącznikach, powinny odpowiadać właściwościom, wymiarom i
tolerancjom zawartym w dokumentacji technicznej7 niniejszej Europejskiej Aprobaty
Technicznej. Tolerancje wymiarów powinny być zgodne z wymaganiami EN 227681.
7
Dokumentacja techniczna niniejszej Europejskiej Aprobaty Technicznej jest przechowywana w Instytucie
Techniki Budowlanej i może być udostępniona tylko jednostce notyfikowanej, uczestniczącej w procedurze
oceny zgodności.
Łączniki KOELNER wykonywane są z giętych na zimno blach stalowych gatunku
S250GD wg EN 10346, o grubościach 1,5; 2,0; 2,5; 3,0; 4,0 i 5,0 mm,
zabezpieczonych powłoką cynkową o masie 275 g/m2.
2.2
Metody badań
2.2.1
Zasady ogólne
Ocena przydatności łączników KOELNER do zamierzonego stosowania została
przeprowadzona wg Wytycznych do Europejskich Aprobat Technicznych
„Trójwymiarowe łączniki mechaniczne do konstrukcji drewnianych“, ETAG 015.
2.2.2
Wymaganie Podstawowe 1 – Nośność i stateczność
2.2.2.1 Nośność
Nośności charakterystyczne złączy obciążonych zgodnie ze schematami statycznymi
Nr 1 ÷ 7, pokazanymi w Załączniku 22, określone na podstawie badań zgodnie z
ETAG 015, p. 5.1.3, podano w Załącznikach 23 ÷ 38. Nośności charakterystyczne
złączy przy innych schematach obciążeń powinny być obliczone zgodnie z EN 19951-1 (Eurokod 5) lub zgodnie z krajowymi wymaganiami. Nośności obliczeniowe
powinny być wyznaczane zgodnie z EN 1995-1-1 (Eurokod 5).
2.2.2.2 Sztywność
Właściwość nieokreślona.
2.2.2.3 Podatność w badaniach cyklicznych
Właściwość nieokreślona.
2.2.3
Wymaganie Podstawowe 2 – Bezpieczeństwo pożarowe
2.2.3.1 Reakcja na ogień
Elementy stalowe klasyfikuje się jako niepalne i spełniające wymagania klasy A1
reakcji na ogień zgodnie z EN 13501-1 oraz Decyzją Komisji Europejskiej
96/603/WE, ze zmianami wg Decyzji Komisji Europejskiej 2000/605/EC.
2.2.3.2 Odporność ogniowa
Właściwości użytkowe związane z odpornością ogniową są określane dla całego
elementu konstrukcyjnego wraz ze związanym z nim wykończeniem. Z tego względu
zastosowano opcję właściwość użytkowa nie oznaczona w przypadku tego
Wymagania Podstawowego.
2.2.4
Wymaganie Podstawowe 3 – Higiena, zdrowie i środowisko
Zgodnie z deklaracją Producenta trójwymiarowe łączniki mechaniczne KOELNER
nie zawierają szkodliwych i niebezpiecznych substancji zdefiniowanych w bazie
danych UE.
Oprócz zapisów zawartych w ETA, związanych z substancjami niebezpiecznymi,
mogą obowiązywać inne wymagania odnoszące się do łączników, dotyczące tego
zagadnienia (np. transponowane europejskie prawodawstwo i prawa krajowe,
regulacje i przepisy administracyjne). W celu przestrzegania warunków dyrektywy
89/106/EWG, wymagania te także powinny być spełnione w każdym przypadku, gdy
mają zastosowanie.
2.2.5
Wymaganie Podstawowe 4 – Bezpieczeństwo użytkowania
Nie dotyczy.
2.2.6
Wymaganie Podstawowe 5 – Ochrona przed hałasem
Nie dotyczy.
2.2.7
Wymaganie Podstawowe 6 – Oszczędność energii i ochrona cieplna
Nie dotyczy.
2.2.8
Aspekty trwałości, przydatności użytkowej i identyfikacji
2.2.8.1 Trwałość i przydatność użytkowa
Zakłada się, że łączniki KOELNER mają dostateczną trwałość i przydatność
użytkową, jeżeli są stosowane w warunkach odpowiadających klasie użytkowania 1
i 2 wg EN 1995-1-1 (Eurokod 5).
2.2.8.2 Identyfikacja
Na każdym łączniku powinien być umieszczony symbol i oznaczenie wyrobu wg
Załączników 1 ÷ 21.
3
Ocena zgodności i oznakowanie CE
3.1
System oceny zgodności
Zgodnie z Decyzją 97/638/WE Komisji Europejskiej z poprawką 2001/596/WE ma
zastosowanie system 2+ oceny zgodności.
System 2+ oceny zgodności przewiduje deklarację zgodności wyrobów przez
Producenta na podstawie:
(a) zadania Producenta:
(1) wstępne badanie typu wyrobu,
(2) zakładowa kontrola produkcji,
(3) badanie próbek wyrobu pobranych przez Producenta w zakładzie
produkcyjnym zgodnie z ustalonym planem badań.
(b) zadania jednostki notyfikowanej:
(4) certyfikacja zakładowej kontroli produkcji na podstawie:
– wstępnej inspekcji zakładu produkcyjnego i zakładowej kontroli
produkcji,
– ciągłego nadzoru, oceny i akceptacji zakładowej kontroli produkcji.
3.2
Zakres odpowiedzialności
3.2.1
Zadania Producenta; zakładowa kontrola produkcji
3.2.1.1 Zakładowa kontrola produkcji
Producent ma system zakładowej kontroli produkcji i prowadzi stałą, wewnętrzną
kontrolę produkcji. Wszystkie elementy tej kontroli, wymagania i postanowienia
przyjęte przez Producenta powinny być dokumentowane w sposób systematyczny
w formie pisemnych zasad i procedur, włączając w to zapisy z wykonywanych
czynności. System zakładowej kontroli produkcji powinien zapewnić zgodność
wyrobu z Europejską Aprobatą Techniczną.
Producent powinien stosować w procesie produkcji wyłącznie materiały dostarczane
razem z dokumentami atestacyjnymi, wyszczególnionymi w planie kontroli8.
Dostarczane materiały powinny być kontrolowane i badane przez Producenta przed
zastosowaniem. Kontrola dostarczonych materiałów powinna zawierać sprawdzenie
dokumentów atestacyjnych przedstawionych przez producentów materiałów,
polegające na weryfikacji gatunku stali i grubości (w przypadku blach) i wymiarów (w
przypadku gwoździ pierścieniowych) oraz innych właściwości zawartych w tych
dokumentach (porównanie z wartościami nominalnymi).
Badania wyprodukowanych
następujących właściwości:
o kształtu,
o wymiarów,
o oznakowania.
trójwymiarowych
łączników
powinny
dotyczyć
Wyniki zakładowej kontroli produkcji są zapisywane i oceniane. Zapisy powinny
zawierać co najmniej następujące dane:
– oznaczenie wyrobu i materiałów użytych w produkcji,,
– rodzaj kontroli lub badań,
– datę produkcji i datę badania wyrobu oraz materiałów użytych w produkcji,
– wyniki kontroli i badań oraz, jeżeli jest to celowe, porównanie tych wyników
z wymaganiami,
– podpis osoby odpowiedzialnej za zakładową kontrolę produkcji.
Zapisy powinny być przedstawiane jednostce notyfikowanej, prowadzącej ciągły
nadzór. Zapisy powinny być także udostępniane na żądanie Instytutowi Techniki
Budowlanej. Szczegółowy zakres, przedmiot i częstotliwość badań oraz czynności
kontrolnych, które wykonywane są w ramach zakładowej kontroli produkcji, powinny
być zgodne z planem kontroli, będącym częścią dokumentacji technicznej niniejszej
Europejskiej Aprobaty Technicznej.
3.2.1.2 Wstępne badanie typu
W przypadku wstępnego badania typu wyniki badań przeprowadzonych jako część
oceny do ETA powinny być wykorzystywane dopóki nie nastąpią zmiany linii
produkcyjnej lub zakładu produkcyjnego. W takich przypadkach niezbędny zakres
wstępnego badania typu powinien być uzgodniony między Instytutem Techniki
Budowlane i jednostką notyfikowaną.
8
Plan kontroli jest przechowywany w Instytucie Techniki Budowlanej i może być udostępniony tylko jednostce
notyfikowanej, uczestniczącej w procedurze oceny zgodności.
3.2.2
Zadania jednostki notyfikowanej
3.2.2.1 Wstępna inspekcja zakładu produkcyjnego i zakładowej kontroli produkcji
Jednostka notyfikowana powinna zgodnie z planem kontroli sprawdzić, czy zakład
produkcyjny, a w szczególności personel i wyposażenie oraz zakładowa kontrola
produkcji są właściwe do zapewnienia produkcji ciągłej i zgodnej ze specyfikacją
podaną w p. 2.1 oraz w Załącznikach do niniejszej Europejskiej Aprobaty
Technicznej.
3.2.2.2 Ciągły nadzór
Ciągły nadzór i ocena zakładowej kontroli produkcji powinny być prowadzone
zgodnie z ustalonym planem kontroli.
W ramach nadzoru jednostka notyfikowana powinna wizytować zakład produkcyjny
nie rzadziej niż dwa razy w roku. Powinno być sprawdzane, czy system zakładowej
kontroli produkcji i proces produkcyjny są prowadzone z uwzględnieniem planu
kontroli.
Wyniki ciągłego nadzoru powinny być na żądanie udostępniane przez jednostkę
notyfikowaną Instytutowi Techniki Budowlanej.
3.3
Oznakowanie CE
Oznakowanie CE powinno znajdować się na każdym opakowaniu łączników.
Symbolowi „CE” powinny towarzyszyć następujące informacje:
– numer identyfikacyjny jednostki notyfikowanej,
– nazwa lub znak identyfikacyjny Producenta i zakładu produkcyjnego,
– ostatnie dwie cyfry roku, w którym oznakowanie CE zostało umieszczone na
wyrobie,
– numer certyfikatu WE Zakładowej Kontroli Produkcji,
– numer Europejskiej Aprobaty Technicznej,
– numer Wytycznych do Europejskich Aprobat Technicznych (ETAG 015).
4
Założenia, na podstawie których pozytywnie oceniono przydatność
wyrobu do zamierzonego stosowania
4.1
Produkcja
Łączniki trójwymiarowe KOELNER są produkowane zgodnie z wymaganiami
Europejskiej Aprobaty Technicznej w procesie produkcyjnym przedstawionym
w czasie inspekcji dokonanej przez Instytut Techniki Budowlanej w zakładzie
produkcyjnym. Zmiany wyrobu lub procesu produkcyjnego, które mogłyby prowadzić
do niezgodności z przechowywanymi danymi/informacjami, powinny być zgłoszone
Instytutowi Techniki Budowlanej przed ich wprowadzeniem. Instytut Techniki
Budowlanej zdecyduje, czy zmiany te będą miały wpływ na ETA i w konsekwencji
na ważność oznakowania CE na podstawie ETA oraz, czy dalsza ocena lub zmiany
w ETA będą konieczne.
4.2
Stosowanie
4.2.1
Zasady ogólne
Projekt obiektu, w którym zastosowano trójwymiarowe łączniki KOELNER, powinien
być zgodny z EN 1995-1-1 (Eurokod 5) lub z odpowiednimi krajowymi przepisami
dotyczącymi projektowania konstrukcji drewnianych.
4.2.2
Projektowanie złączy
Złącza z zastosowaniem łączników KOELNER należy projektować z
uwzględnieniem następujących warunków:
– nośności charakterystyczne złączy dla określonych układów gwoździowania
przyjmuje się wg danych zawartych w Załącznikach 23 ÷ 38,
– łączone elementy powinny być wykonane z litego drewna iglastego o klasie
wytrzymałości co najmniej C24 wg EN 338.
4.2.3
Stosowanie trójwymiarowych łączników
Poprawność stosowania trójwymiarowych łączników KOELNER w konstrukcjach
drewnianych może zostać potwierdzona, jeżeli spełnione są następujące warunki
dotyczące montażu:
– złącza są wykonywane przez odpowiednio wyszkolony personel, pod nadzorem
osoby upoważnionej,
– stosowane są wyłącznie oryginalne trójwymiarowe łączniki dostarczone
w kompletach przez Producenta oraz odpowiednie trzpieniowe łączniki związane
(gwoździe pierścieniowe), określone w p. 2.2.2,
– trójwymiarowe łączniki stosowane są zgodnie z instrukcją opracowaną przez
Producenta,
– przed wykonaniem połączeń sprawdzona jest zgodność parametrów elementów
drewnianych (rodzaj, klasa i wilgotność drewna) które mają być łączone za
pośrednictwem
trójwymiarowych
łączników,
z
parametrami
drewna
zastosowanego w badaniach, na podstawie których określono nośności
charakterystyczne połączeń,
– element drewniany umieszczony w trójwymiarowym łączniku nie zawiera oblin,
a szczelina miedzy łączonymi elementami nie przekracza 3 mm.
4.2.4
Odpowiedzialność Producenta
Producent jest zobowiązany zapewnić użytkownikom dostępność informacji
zawartych w postanowieniach szczegółowych podanych w p. 2 oraz
w Załącznikach. Informacje te powinny być przedstawione w instrukcji stosowania
opracowanej przez Producenta, która może zawierać kopie odpowiednich
fragmentów Europejskiej Aprobaty Technicznej. Wszystkie dane dotyczące montażu
powinny być zamieszczone w sposób czytelny na opakowaniu i/lub w instrukcji
stosowania, jeśli to możliwe z odpowiednimi rysunkami.
Minimalne wymagane dane zamieszczone na opakowaniu obejmują:
– specyfikację łącznika,
– wymagania dotyczące łączonych elementów drewnianych,
– identyfikację partii wyrobów.
5
Zalecenia dla Producenta
5.1
Zalecenia dotyczące pakowania, transportu i przechowywania
Łączniki powinny być dostarczane w firmowych opakowaniach. W jednym
opakowaniu powinny znajdować się łączniki tego samego typowymiaru.
Sposób pakowania powinien zapewniać ochronę przed wpływami atmosferycznymi
oraz uszkodzeniami łączników w czasie transportu i składowania.
5.2
Konserwacja i naprawy
Ocena przydatności do stosowania opiera się na założeniu, że w zamierzonym
okresie użytkowania nie będzie konieczna żadna konserwacja.
W przypadku konieczności naprawy zazwyczaj dokonuje się wymiany łącznika.
IW imieniu Instytutu Techniki Budowlanej
Jan Bobrowicz
Dyrektor ITB
Tablica 1. Symbole i wymiary łączników KOELNER D-WB
Wymiary
Symbol
D-WB-411
D-WB-510
D-WB-516
D-WB-610
D-WB-613
D-WB-712
D-WB-812
D-WB-815
D-WB-818
D-WB-914
D-WB-1014
D-WB-1020
B,
mm
H,
mm
40
50
50
60
60
70
80
80
80
90
100
100
110
105
165
100
130
125
120
150
180
145
140
200
Liczba
Grubość
otworów w
blachy, mm
rzędzie
n
2,0
4
4
7
4
5
5
5
6
8
6
6
9
Liczba
otworów
φ 4,6
Wymiary
X,
mm
Liczba
otworów
φ 10,8
s
2×7+2×4
2×7+2×4
2 × 13 + 2 × 7
2×7+2×4
2×9+2×5
2×9+2×5
2×9+2×5
2 × 11 + 2 × 6
2 × 15 + 2 × 8
2 × 11 + 2 × 6
2 × 11 + 2 × 5
2 × 17 + 2 × 9
—
—
2 × 50
—
1 × 50
1 × 50
1 × 50
1 × 60
2 × 60
2 × 60
1 × 60
2 × 60
2×1
2×1
2×3
2×1
2×2
2×2
2×2
2×2
2×3
2×2
2×2
2×3
KOELNER
Załącznik 1
Łączniki KOELNER D-WB
do Europejskiej
Aprobaty Technicznej
ETA-12/0523
Tablica 2. Symbole i wymiary łączników KOELNER type D-WD
Grubość
blachy, mm
Liczba
otworów
φ 4,6
n
Wymiary
X, mm
Liczba
otworów
φ 12,8
s
2,0
7+4
9+5
11 + 6
—
1 × 50
2 × 60
1
2
3
Wymiary
Symbol
H
mm
D-WD-310
D-WD-312
D-WD-315
100
120
105
KOELNER
Załącznik 2
Łączniki KOELNER D-WD
do Europejskiej
ETA-12/0523
Tablica 3. Symbole i wymiary łączników KOELNER type D-WC
Symbol
D-WC-411
D-WC-510
D-WC-610
D-WC-712
D-WC-812
D-WC-815
D-WC-818
D-WC-914
D-WC-1014
Wymiary
B
H
mm
mm
40
50
60
70
80
80
80
90
100
110
105
100
125
120
150
180
145
140
Grubość
blachy,
mm
Liczba otworów
φ 4,6
n
Wymiary
X
mm
Liczba otworów
φ 12,8
s
2,0
2×4+2×4
2×4+2×4
2×4+2×4
2×5+2×5
2×9+2×5
2 × 11 + 2 × 6
2 × 15 + 2 × 8
2 × 11 + 2 × 6
2 × 11 + 2 × 5
—
—
—
—
1 × 50
1 × 60
2 × 50
1 × 60
1 × 60
—
—
—
—
2×2
2×2
2×3
2×2
2×2
KOELNER
Załącznik 3
Łączniki KOELNER D-WC
do Europejskiej
ETA-12/0523
Tablica 4. Symbole i wymiary łączników KOELNER D-KF i D-KP
Symbol
D-KF-444
D-KF-446
D-KF-448
D-KF-4410
D-KF-4415
D-KF-664
D-KF-665
D-KF-666
D-KF-668
D-KF-884
D-KF-886
D-KF-888
D-KF-114
D-KF-116
D-KF-118
D-KF-1110
D-KF-1112
D-KF-1114
D-KP-444
D-KP-446
D-KP-448
D-KP-4410
D-KP-4415
D-KP-664
D-KP-665
D-KP-666
D-KP-668
D-KP-6610
D-KP-884
D-KP-886
D-KP-888
D-KP-8810
D-KP-8812
D-KP-114
D-KP-116
D-KP-118
D-KP-1110
D-KP-1112
D-KP-1114
Wymiary
H×H
mm
40 × 40
40 × 40
40 × 40
40 × 40
40 × 40
60 × 60
60 × 60
60 × 60
60 × 60
80 × 80
80 × 80
80 × 80
100 × 100
100 × 100
100 × 100
100 × 100
100 × 100
100 × 100
40 × 40
40 × 40
40 × 40
40 × 40
40 × 40
60 × 60
60 × 60
60 × 60
60 × 60
60 × 60
80 × 80
80 × 80
80 × 80
80 × 80
80 × 80
100 × 100
100 × 100
100 × 100
100 × 100
100 × 100
100 × 100
L
mm
40
60
80
100
150
40
50
60
80
40
60
80
40
60
80
100
120
140
40
60
80
100
150
40
50
60
80
100
40
60
80
100
120
40
60
80
100
120
140
Grubość
blachy, mm
2,0
2,5
Liczba rzędów,
m
2
2
2
2
2
3
3
3
3
4
4
4
5
5
5
5
5
5
2
2
2
2
2
3
3
3
3
3
4
4
4
4
4
5
5
5
5
5
5
Liczba otworów
φ 4,6
n
2×3
2×5
2×7
2×9
2 × 15
2×5
2×8
2×8
2 × 11
2×6
2 × 10
2 × 14
2×8
2 × 13
2 × 18
2 × 23
2 × 28
2 × 33
2×3
2×5
2×7
2×9
2 × 15
2×5
2×8
2×8
2 × 11
2 × 14
2×6
2 × 10
2 × 14
2 × 18
2 × 22
2×8
2 × 13
2 × 18
2 × 23
2 × 28
2 × 33
KOELNER
Załącznik 4
Łączniki KOELNER D-KF i D-KP
do Europejskiej
ETA-12/0523
Tablica 5. Symbole i wymiary łączników D-ZK
Symbol
Wymiary
H × H,
L,
mm
mm
D-ZK-533
D-ZK-70
D-ZK-90
D-ZK-60
D-ZK-944
D-ZK-105
50 × 50
70 × 70
90 × 90
60 × 60
90 × 90
105 × 105
35
55
65
45
40
90
D-ZK-70 WZ
D-ZK-90 WZ
D-ZK-105 WZ
70 × 70
90 × 90
105 × 105
55
65
90
Grubość
blachy,
mm
2,5
3,0
2,5
3,0
Liczba
otworów
φ 4,6
Liczba
otworów
φ 10,4
Liczba
otworów
φ 12,8
Liczba
otworów
φ 13,4
4+4
10 + 10
8+6
6+6
8+8
15 + 14
1+1
1+1
—
1+1
2+2
—
—
—
2+3
—
—
—
—
—
—
—
—
2+3
6+6
10 + 10
14 + 12
1+1
—
—
1+1
—
—
—
1+3
KOELNER
Załącznik 5
Łączniki KOELNER D-ZK
do Europejskiej
ETA-12/0523
Tablica 6. Symbole i wymiary łączników KOELNER D-ZN
Symbol
D-ZN-4164
D-ZN-4124
D-ZN-4904
D-ZN-5905
D-ZN-6356
D-ZN-6906
D-ZN-8604
D-ZN-9124
H,
mm
Wymiary
L,
mm
B,
mm
40
40
40
50
60
60
80
90
160
120
90
90
35
90
60
120
40
40
40
50
60
60
40
40
Grubość
blachy,
mm
Liczba
otworów,
φ 4,6
2,5
3 + 12
3+9
3+9
5 + 10
8+8
8 + 12
6+5
8+9
KOELNER
Załącznik 6
Łączniki KOELNER D-ZN
do Europejskiej
ETA-12/0523
Tablica 7. Symbole i wymiary łączników KOELNER D-KB
Symbol
Wymiary
H × B × L,
mm
Grubość
blachy,
mm
Liczba
otworów
φ 4,6
Liczba
otworów
φ 6,6
D-KB-1075
D-KB-1050
D-KB-1280
D-KB-1812
100 × 75 × 30
100 × 50 × 50
120 × 80 × 35
180 × 120 × 40
2,5
3+2
—
—
—
—
5+1
4+3
4+3
4,0
5,0
KOELNER
Załącznik 7
Łączniki KOELNER D-KB
do Europejskiej
ETA-12/0523
Tablica 8. Symbole i wymiary łączników KOELNER D-MI
Wymiary
Symbol
H × H,
mm
D-MI-2215
25 × 25
D-MI-3315
30 × 30
D-MI-4415
40 × 40
D-MI-5515
50 × 50
L,
mm
Grubość
blachy,
mm
Liczba
otworów
φ 4,6
15
2,0
2×2
KOELNER
Załącznik 8
Łączniki KOELNER D-MI
do Europejskiej
ETA-12/0523
Tablica 9. Symbole i wymiary łączników KOELNER D-MI
Wymiary
Symbol
H × H,
mm
D-MI-6620
60 × 60
D-MI-8820
80 × 80
D-MI-1120
100 × 1000
L,
mm
Grubość
blachy,
mm
20
2,0
Liczba
otworów
φ 6,6
2×2
2×3
KOELNER
Załącznik 9
Łączniki KOELNER D-MI
do Europejskiej
ETA-12/0523
Tablica 10. Symbole i wymiary łączników KOELNER D-MK
Wymiary
Symbol
D-MK-085
D-MK-105
D-MK-125
D-MK-145
D-MK165
D-MK-185
H×H
mm
80 × 80
100 × 100
120 × 120
140 × 140
160 × 160
180 × 180
L
mm
Grubość
blachy,
mm
Liczba
otworów
φ 6,6
n
2×2
20
5,0
2×3
Wymiar
X
mm
1 × 40
1 × 50
1 × 70
2 × 50
2 × 60
2 × 65
KOELNER
Załącznik 10
Łączniki KOELNER D-MK
do Europejskiej
ETA-12/0523
Tablica 11. Symbole i wymiary łączników KOELNER D-ZU
Wymiary
Symbol
H×H
mm
D-ZU-3325
D-ZU-4425
D-ZU-5525
D-ZU-6625
D-ZU-5530
D-ZU-5730
30 × 30
40 × 40
50 × 50
60 × 60
50 × 50
50 × 70
L
mm
Grubość
blachy,
mm
Liczba
otworów
φ 4,6
n
2+2
25
2,0
30
3+3
3+4
KOELNER
Załącznik 11
Łączniki KOELNER D-ZU
do Europejskiej
ETA-12/0523
Tablica 12. Symbole i wymiary łączników KOELNER D-TB
Wymiary
Symbol
BxBxH, mm
D-TB-71
71 x 71 x 100
D-TB-81
81 x 81 x 100
D-TB-91
91 x 91 x 100
LxL, mm
170 x 170
KOELNER
Załącznik 12
Łączniki KOELNER D-TB
do Europejskiej
ETA-12/0523
Tablica 13. Symbole i wymiary łączników KOELNER D-TG
Wymiary
Symbol
LxBxH, mm
S, mm
D-TG-716
200 x 60 x 200
71
D-TG-816
200 x 60 x 200
81
D-TG-916
200 x 60 x 200
91
D-TG-1016
200 x 60 x 200
101
D-TG-1116
200 x 60 x 200
111
D-TG-1216
200 x 60 x 200
121
KOELNER
Załącznik 13
Łączniki KOELNER D-TG
do Europejskiej
ETA-12/0523
Tablica 14. Symbole i wymiary łączników KOELNER D-TC
Wymiary
Symbol
H, mm
L, mm
S, mm
D-TC-716
71
D-TC-816
81
D-TC-916
91
D-TC-1016
200
200
101
D-TC-1116
111
D-TC-1216
121
D-TC-1416
141
KOELNER
Załącznik 14
Łączniki KOELNER D-TC
do Europejskiej
ETA-12/0523
Tablica 15. Symbole i wymiary łączników KOELNER D-TD
Symbol
Wymiary
B x B x L, mm
D-TD-5175
50 x 50 x 750
D-TD-7160
70 x 70 x 600
D-TD-7175
70 x 70 x 750
D-TD-7190
70 x 70 x 900
D-TD-9160
90 x 90 x 600
D-TD-9175
90 x 90 x 750
D-TD-9190
90 x 90 x 900
D-TD-1075
100 x 100 x 750
D-TD-1090
100 x 100 x 900
D-TD-1290
120 x 120 x 900
KOELNER
Załącznik 15
Łączniki KOELNER D-TD
do Europejskiej
ETA-12/0523
Tablica 16. Symbole i wymiary łączników KOELNER D-BP
Szerokość,
mm
Długość, m
D-BP-2010C
20
10
D-BP-2025C
20
25
D-BP-2010B
20
10
D-BP-2025B
20
25
D-BP-2515A
25
25
D-BP-4010A
40
25
D-BP-4025A
40
25
D-BP-4050A
40
50
D-BP-6050A
60
50
Symbol
Grubość blachy 0,8 mm
Grubość blachy,5 mm
Grubość blachy 1,5 mm
KOELNER
Załącznik 16
Łączniki KOELNER D-BP
do Europejskiej
ETA-12/0523
Tablica 17. Symbole i wymiary łączników KOELNER D-SP
Symbol
H,
mm
Wymiary
L,
B,
mm
mm
C,
mm
Grubość
blachy, mm
Liczba
otworów w
rzędzie, n
Liczba
otworów,
φ 4,6
2,0
5
7
9
11
13
15
2 × 10
2 × 14
2 × 18
2 × 22
2 × 26
2 × 30
Prawy
D-SP-170P
D-SP-210P
D-SP-250P
D-SP-290P
D-SP-330P
D-SP-370P
170
210
250
290
330
370
30
30
30
30
40
40
115
155
180
220
260
300
15
15
15
15
20
20
Lewy
D-SP-170L
170
30
115
15
5
2 × 10
D-SP-210L
210
30
155
15
7
2 × 14
D-SP-250L
250
30
180
15
9
2 × 18
D-SP-290L
290
30
220
15
11
2 × 22
D-SP-330L
330
40
260
20
13
2 × 26
D-SP-370L
370
40
300
20
15
2 × 30
2,0
KOELNER
Załącznik 17
Łączniki KOELNER D-SP
do Europejskiej
ETA-12/0523
Tablica 18. Symbole i wymiary łączników KOELNER D-SP
Symbol
Prawy
D-SP-170
D-SP-210
D-SP-250
H,
mm
Wymiary
L,
mm
170
210
250
35
B,
mm
85
105
125
Grubość
blachy,
mm
Liczba
otworów,
φ 4,6
2,0
4×6
4×8
4 × 10
KOELNER
Załącznik 18
Łączniki KOELNER D-SP
do Europejskiej
ETA-12/0523
Tablica 19. Symbole i wymiary łączników KOELNER D-ZKR
Symbol
Wymiary
H × B × L,
mm
Grubość
blachy,
mm
D-ZKR-636
60 × 30 × 60
2,0
KOELNER
Załącznik 19
Łączniki KOELNER D-ZKR
do Europejskiej
ETA-12/0523
Tablica 20. Symbole i wymiary łączników KOELNER D-ZKR
Symbol
Wymiary
H × B × L,
mm
Grubość
blachy,
mm
D-ZKR-646
D-ZKR-862
60 × 40 × 60
80 × 65 × 20
2,0
KOELNER
Załącznik 20
Łączniki KOELNER D-ZKR
do Europejskiej
ETA-12/0523
Tablica 21. Symbole i wymiary łączników KOELNER D-LA
Symbol
H
mm
D-LA-422
D-LA-432
D-LA-442
D-LA-452
D-LA-423
D-LA-433
D-LA-443
D-LA-453
200
300
400
500
200
300
400
500
Wymiary
L
mm
B
mm
Grubość
blachy,
mm
2,0
40
40
3,0
Liczba
otworów w
rzędzie, n
Liczba
otworów,
φ 4,6
Liczba
otworów,
φ 12,3
10
15
20
25
10
15
20
25
15 + 4
23 + 4
30 + 4
38 + 4
15 + 4
23 + 4
30 + 4
38 + 4
1
1
1
1
1
1
1
1
KOELNER
Załącznik 21
Łączniki KOELNER D-LA
do Europejskiej
ETA-12/0523
Schemat statyczny Nr 2
Schemat statyczny
Nr 4
Schemat statyczny
Nr 5
Schemat statyczny
Nr 6
Schemat statyczny
Nr 7
Tablica 22. Nośności charakterystyczne połączeń wykonanych z
zastosowaniem łączników KOELNER D-WB
Symbol łącznika
Rysunek poglądowy
gwoździowania*
Nośność
charakterystyczna**,
Rk, kN
D-WB 411
9,45
D-WB 510
D-WB 516
17,20
D-WB 610
16,09
D-WB 613
12,78
D-WB 712
gwoździowanie pełne
17,56
D-WB 812
D-WB 815
21,94
D-WB 818
26,95
D-WB 914
D-WB 1014
35,50
D-WB 1020
* Gwoździe pierścieniowe o średnicy d ≥ 4 mm i długości ≥ 40 mm. Drewno klasy co
najmniej C24 wg EN 338
** Obciążenie według schematu Nr 1
KOELNER
Załącznik 22
do Europejskiej
Aprobaty
Technicznej
Nośności charakterystyczne połączeń wykonanych z zastosowaniem
ETA-12/0523
łączników KOELNER D-WB
Tablica 23. Nośności charakterystyczne połączeń wykonanych z zastosowaniem
łączników KOELNER D-WD
Symbol łącznika
Rysunek poglądowy
gwoździowania*
D-WD 310
D-WD 312
Nośność charakterystyczna
**, Rk, kN
17,50
D-WD 315
20,06
KOELNER
Załącznik 23
do Europejskiej
Aprobaty
Technicznej
ETA-12/0523
łączników KOELNER D-WD
zastosowaniem łączników KOELNER D-WC
Symbol łącznika
Rysunek poglądowy
gwoździowania *
D-WC 411
6,20
D-WC 510
D-WC 610
12,38
D-WC 712
D-WC 812
Nośność charakterystyczna **,
Rk, kN
13,66
D-WC 815
16,34
D-WC 818
33.23
D-WC 914
14,3
D-WC 1014
18,14
KOELNER
Załącznik 24
do Europejskiej
Nośności charakterystyczne połączeń wykonanych z zastosowaniem Aprobaty Technicznej
łączników D-WC
ETA-12/0523
łączników KOELNER D-KF i D-KP
Symbol łącznika
Rysunek poglądowy gwoździowania *
Nośność
charakterys
-tyczna **,
Rk, kN
3,58
D-KP 444
D-KF 446/D-KP 448
D-KF 448/D-KP 448
D-KF 4410/D-KP 4410
D-KF 4415/D-KP 4415
D-KF 666/D-KP 666
3,49
D-KF 664/D-KP 664
D-KF 665/D-KP 665
D-KF 668/D-KP 668
D-KP 6610
20,79
D-KF 888/D-KP 888
D-KF 884/ D-KP 884
D-KF 886/ D-KP 886
13,30
D-KP 8810
D-KP 8812
D-KF 114/ D-KP 114
D-KF 116/ D-KP 116
D-KF 118/ D-KP 118
D-KF 1110/ D-KP 1110
6,16
D-KF 1112/ D-KP 1112
D-KF 1114/ D-KP 1114
KOELNER
Załącznik 25
do Europejskiej
Aprobaty
Technicznej
ETA-12/0523
łączników D-KF i D-KP
łączników KOELNER D-ZK
Symbol łącznika
D-ZK 533
D-ZK 60
Rysunek poglądowy gwoździowania *
Nośność charakterystyczna **, Rk, kN
9,68
D-ZK 70
D-ZK 90
D-ZK 994
13,20
D-ZK 105
D-ZK 70 WZ
D-ZK 90 WZ
D-ZK 105 WZ
* Gwoździe pierścieniowe o średnicy d ≥ 4 mm i długości ≥ 40 mm. Drewno klasy co najmniej
C24 wg EN 338
KOELNER
Załącznik 26
do Europejskiej
Aprobaty
Technicznej
ETA-12/0523
łączników KOELNER D-ZK
łączników KOELNER D-ZN
Symbol łącznika
Rysunek poglądowy
gwoździowania *
Rk, kN
D-ZN 4164
11,69
D-ZN 4124
D-ZN 6356
D-ZN 4904
D-ZN 5905
D-ZN 6906
3,44
D-ZN 8604
D-ZN 9124
KOELNER
Załącznik 27
do Europejskiej
ETA-12/0523
łączników KOELNER D-ZN
zastosowaniem łączników KOELNER D-KB
Symbol łącznika
Rysunek poglądowy
gwoździowania *
D-KB 1050
D-KB 1075
D-KB 1280
Rk, kN
19,89
6,43
17,22
D-KB 1812
KOELNER
Załącznik 28
do Europejskiej
ETA-12/0523
łączników KOELNER D-KB
Table 29. Nośności charakterystyczne połączeń wykonanych z
zastosowaniem łączników KOELNER D-MI
Symbol łącznika
Rysunek poglądowy
gwoździowania *
Rk, kN
D-MI 6620
D-MI 2215
D-MI 3315
D-MI 4415
2,01
D-MI 5515
D-MI 8820
4,06
D-MI 1120
KOELNER
Załącznik 29
do Europejskiej
ETA-12/0523
łączników KOELNER D-MI
zastosowaniem łączników KOELNER D-MK
Symbol łącznika
Rysunek poglądowy
gwoździowania *
Rk, kN
D-MK 125
D-MK 085
D-MK 105
D-MK 145
8,31
D-MK 165
3,94
D-MK 185
KOELNER
Załącznik 30
do Europejskiej
ETA-12/0523
łączników KOELNER D-MK
zastosowaniem łączników KOELNER D-ZU
Symbol łącznika
Rysunek poglądowy
gwoździowania *
Rk, kN
3,08
D-ZU 3325
D-ZU 4425
D-ZU 5525
D-ZU 5530
D-ZU 6625
D-ZU 5730
KOELNER
Załącznik 31
do Europejskiej
ETA-12/0523
łączników KOELNER D-ZU
zastosowaniem łączników KOELNER D-TB
Symbol łącznika
Rysunek poglądowy
gwoździowania *
Rk, kN
5,14
D-TB 81
D-TB 71
D-TB 91
D-TD 5175
D-TD 7160
D-TD 7175
D-TD 7190
D-TD 9160
D-TD 9175
D-TD 9190
D-TD 1075
D-TD 1090
D-TD 1290
KOELNER
Załącznik 32
do Europejskiej
ETA-12/0523
łączników KOELNER D-TB
zastosowaniem łączników KOELNER D-TG
Symbol łącznika
Rysunek poglądowy
gwoździowania *
Rk, kN
8,42
D-TG 916
D-TG 716
D-TG 816
D-TG 1016
D-TG 1116
D-TG 1216
KOELNER
Załącznik 33
do Europejskiej
ETA-12/0523
łączników KOELNER D-TG
zastosowaniem łączników KOELNER D-TC
Symbol łącznika
Rysunek poglądowy
gwoździowania *
Rk, kN
5,24
D-TC 1016
D-TC 716
D-TC 816
D-TC 916
D-TC 1116
D-TC 1216
D-TC 1416
KOELNER
Załącznik 34
do Europejskiej
ETA-12/0523
łączników KOELNER D-TC
zastosowaniem łączników KOELNER D-SP
Symbol łącznika
Rysunek poglądowy
gwoździowania *
Nośność
charakterystyczna **, Rk,
kN
20,85
D-SP 170L
D-SP 170P
D-SP 210L/D-SP 210 P
D-SP 250L/D-SP 250P
D-SP 290L/D-SP 290P
D-SP 330L/D-SP 330P
D-SP 370L/D-SP 370P
zastosowaniem łączników KOELNER D-SP
Symbol łącznika
Rysunek poglądowy
gwoździowania *
Rk, kN
18,92
D-SP 170
D-SP 210
D-SP 250
KOELNER
Załącznik 35
do Europejskiej
ETA-12/0523
łączników KOELNER D-SP
zastosowaniem łączników KOELNER D-ZKR
Symbol łącznika
Rysunek poglądowy
gwoździowania *
Rk, kN
3,24
D-ZKR 646
D-ZKR 636
D-ZKR 862
KOELNER
Characteristic load-carrying capacity of joints made with KOELNER
type D-ZKR three-dimensional nailing plates
Załącznik 36
do Europejskiej
ETA-12/0523
zastosowaniem łączników KOELNER D-LA
Symbol łącznika
Rysunek poglądowy
gwoździowania *
Rk, kN
D-LA 422
D-LA 432
D-LA 442
D-LA 452
13,97
D-LA 423
D-LA 433
D-LA 443
D-LA 453
KOELNER
Załącznik 37
do Europejskiej
ETA-12/0523
łączników KOELNER D-LA
zastosowaniem łączników KOELNER D-BP
Symbol łącznika
Rysunek poglądowy
gwoździowania *
Rk, kN
3,00
D-BP 2010B
D-BP 2025B
D-BP 2515A
D-BP 4010A
D-BP 4025A
D-BP 4050A
D-BP 6050A
KOELNER
Załącznik 38
do Europejskiej
ETA-12/0523
łączników KOELNER D-BP

ETA-12-0523 ciesielka PL 2013

Transkrypt

Podobne dokumenty

02.011_23-08-2010_Łączniki stalowe MKI_AT-15-8092-2009

08.010_23-08-2010_Tworzywowo metalowe łączniki

deklaracja zgodności

01.006_25-08-2010_Kotwa stalowa typu KOELNER

10.005.2008_24-04-2008_Pręty z gwintem metrycznym DIN975

01.003_14-04-2008_Stalowa tuleja rozprężna KOELNER RAWL R

List Prezesa Zarządu do akcjonariuszy

kołek szybkiego montażu do wbijania z kołnierzem 6x40

kołek szybkiego montażu do wbijania bez kołnierza 8x60

Regulamin konkursu “Typuj wynik meczu Polska
