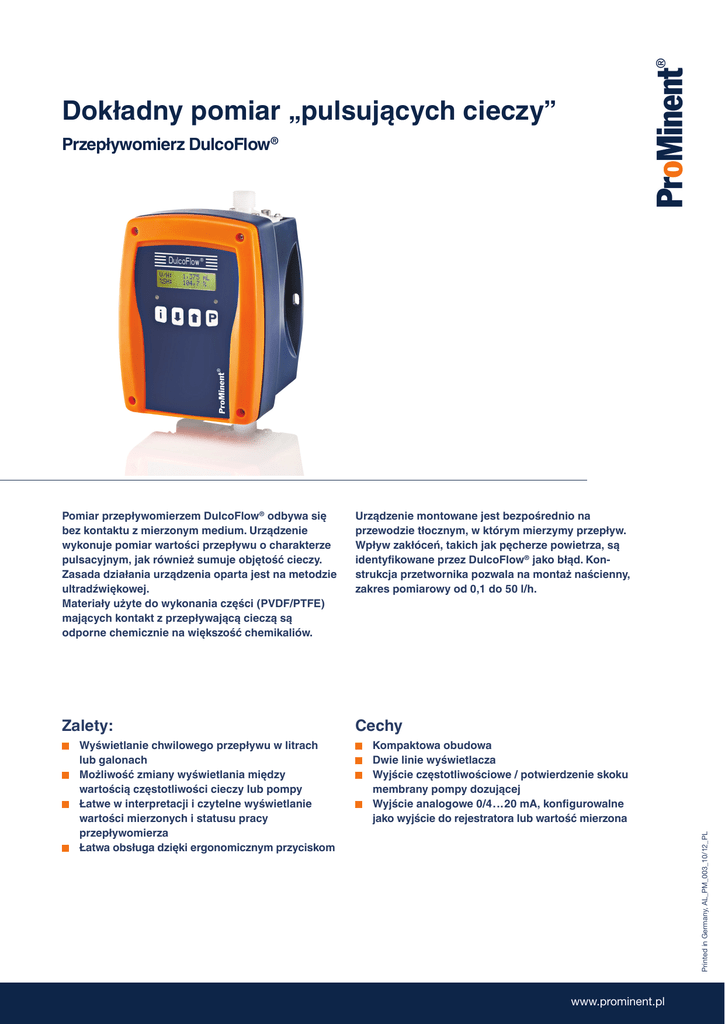

Dokładny pomiar „pulsujących cieczy”

Dokładny pomiar „pulsujących cieczy”
Przepływomierz DulcoFlow®
NEW
Pomiar przepływomierzem DulcoFlow® odbywa się
bez kontaktu z mierzonym medium. Urządzenie
wykonuje pomiar wartości przepływu o charakterze
pulsacyjnym, jak również sumuje objętość cieczy.
Zasada działania urządzenia oparta jest na metodzie
ultradźwiękowej.
Materiały użyte do wykonania części (PVDF/PTFE)
mających kontakt z przepływającą cieczą są
odporne chemicznie na większość chemikaliów.
Urządzenie montowane jest bezpośrednio na
przewodzie tłocznym, w którym mierzymy przepływ.
Wpływ zakłóceń, takich jak pęcherze powietrza, są
identyfikowane przez DulcoFlow® jako błąd. Konstrukcja przetwornika pozwala na montaż naścienny,
zakres pomiarowy od 0,1 do 50 l/h.
Zalety:
Cechy
Wyświetlanie chwilowego przepływu w litrach
lub galonach
Możliwość zmiany wyświetlania między wartością częstotliwości cieczy lub pompy
Łatwe w interpretacji i czytelne wyświetlanie wartości mierzonych i statusu pracy przepływomierza
Łatwa obsługa dzięki ergonomicznym przyciskom
Kompaktowa obudowa
Dwie linie wyświetlacza
Wyjście częstotliwościowe / potwierdzenie skoku membrany pompy dozującej
Wyjście analogowe 0/4…20 mA, konfigurowalne jako wyjście do rejestratora lub wartość mierzona
Printed in Germany, AL_PM_003_10/12_PL
www.prominent.pl
Przepływomierz DulcoFlow®
Główne zastosowanie
Monitorowanie i zapisywanie dozowanej chemii w:
stacjach uzdatniania wody
przemyśle papierniczym
oczyszczalniach ścieków
przemyśle chemicznym
elektrowniach itp.
Zasada działania
Przepływomierz DulcoFlow® mierzy natężenie przepływu o charakterze pulsacyjnym. Wykorzystywany jest
pomiar ultradźwiękowy metodą TOF. Przy pomiarze metodą TOF, sygnał dźwiękowy wysyłany jest kolejno
zgodnie, a następnie przeciwnie, do kierunku przepływu cieczy. W wyniku pomiaru różnicy czasu propagacji
fali dźwiękowej, wyliczana jest średnia prędkość przepływu cieczy. Wykorzystując pomiar ultradźwiękowy
automatycznie kompensowany jest wpływ temperatury w mierzonym medium. Praca bez ruchomych
elementów gwarantuje długą żywotność i brak zużywania się części.
Dane techniczne
Zakres pomiarowy: 0,1…50 l/h
Wyjście analogowe: 0/4…20 mA
Dokładność: Wyjście częstotliwościowe: Klasa ochronności: Zasilanie: Wymiary: < 2 % po kalibracji
< 10 kHz
IP 65
100…230 V AC/ 50/60 Hz
183,6 x 121 x 122,7 mm (W x S x G)
Przyłącza: Przyłącze na wąż z nominalną średnicą 6/4, 8/5 lub 12/9 mm
Temperatura robocza : -10...45 °C
Ciśnienie robocze: 3...16 bar
ProMinent Dozotechnika sp. z o.o. • 55-095 Mirków k/Wrocławia • ul.Jagiellońska 2 B
tel.: 71 398 06 00 • faks: 71 398 06 39 • e-mail: [email protected] • www.prominent.pl
Zastrzegamy możliwość wprowadzenia zmian technicznych.
Media mierzone
