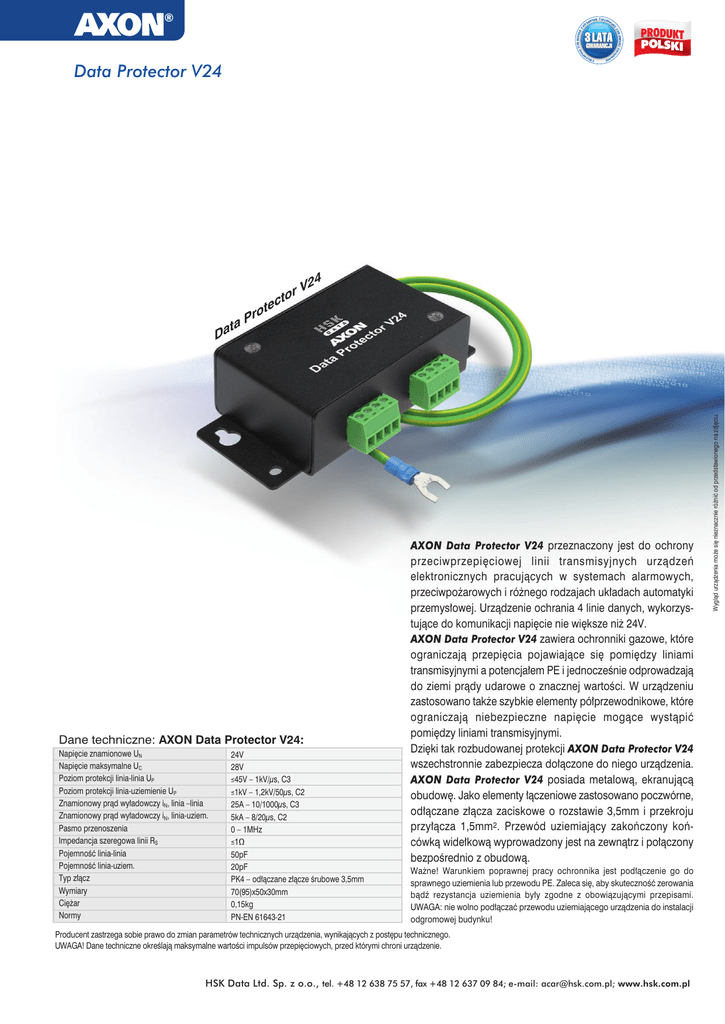

Data Protector V24

®
n cj i 3 lat a g w
ar
a
n
ji
nc
gw
a
Poziom protekcji linia-uziemienie UP
Znamionowy pr¹d wy³adowczy iN, linia –linia
Znamionowy pr¹d wy³adowczy iN, linia-uziem.
Pasmo przenoszenia
Impedancja szeregowa linii RS
PojemnoϾ linia-linia
PojemnoϾ linia-uziem.
Typ z³¹cz
Wymiary
Ciê¿ar
Normy
3 la
ta
24V
28V
Napiêcie maksymalne UC
Poziom protekcji linia-linia UP
ji
nc
ra
4
V2
Dane techniczne: AXON Data Protector V24:
Napiêcie znamionowe UN
PRODUKT
POLSKI
£45V – 1kV/µs, C3
£1kV – 1,2kV/50µs, C2
25A – 10/1000µs, C3
5kA – 8/20µs, C2
0 – 1MHz
£1W
50pF
20pF
PK4 – od³¹czane z³¹cze œrubowe 3,5mm
70(95)x50x30mm
0,15kg
PN-EN 61643-21
AXON Data Protector V24 przeznaczony jest do ochrony
przeciwprzepiêciowej linii transmisyjnych urz¹dzeñ
elektronicznych pracuj¹cych w systemach alarmowych,
przeciwpo¿arowych i ró¿nego rodzajach uk³adach automatyki
przemys³owej. Urz¹dzenie ochrania 4 linie danych, wykorzystuj¹ce do komunikacji napiêcie nie wiêksze ni¿ 24V.
AXON Data Protector V24 zawiera ochronniki gazowe, które
ograniczaj¹ przepiêcia pojawiaj¹ce siê pomiêdzy liniami
transmisyjnymi a potencja³em PE i jednoczeœnie odprowadzaj¹
do ziemi pr¹dy udarowe o znacznej wartoœci. W urz¹dzeniu
zastosowano tak¿e szybkie elementy pó³przewodnikowe, które
ograniczaj¹ niebezpieczne napiêcie mog¹ce wyst¹piæ
pomiêdzy liniami transmisyjnymi.
Dziêki tak rozbudowanej protekcji AXON Data Protector V24
wszechstronnie zabezpiecza do³¹czone do niego urz¹dzenia.
AXON Data Protector V24 posiada metalow¹, ekranuj¹c¹
obudowê. Jako elementy ³¹czeniowe zastosowano poczwórne,
od³¹czane z³¹cza zaciskowe o rozstawie 3,5mm i przekroju
przy³¹cza 1,5mm2. Przewód uziemiaj¹cy zakoñczony koñcówk¹ wide³kow¹ wyprowadzony jest na zewn¹trz i po³¹czony
bezpoœrednio z obudow¹.
Wa¿ne! Warunkiem poprawnej pracy ochronnika jest pod³¹czenie go do
sprawnego uziemienia lub przewodu PE. Zaleca siê, aby skutecznoœæ zerowania
b¹dŸ rezystancja uziemienia by³y zgodne z obowi¹zuj¹cymi przepisami.
UWAGA: nie wolno pod³¹czaæ przewodu uziemiaj¹cego urz¹dzenia do instalacji
odgromowej budynku!
Producent zastrzega sobie prawo do zmian parametrów technicznych urz¹dzenia, wynikaj¹cych z postêpu technicznego.
UWAGA! Dane techniczne okreœlaj¹ maksymalne wartoœci impulsów przepiêciowych, przed którymi chroni urz¹dzenie.
HSK Data Ltd. Sp. z o.o., tel. +48 12 638 75 57, fax +48 12 637 09 84; e-mail: [email protected]; www.hsk.com.pl
Wygl¹d urz¹dzenia mo¿e siê nieznacznie ró¿niæ od przedstawionego na zdjêciu.
