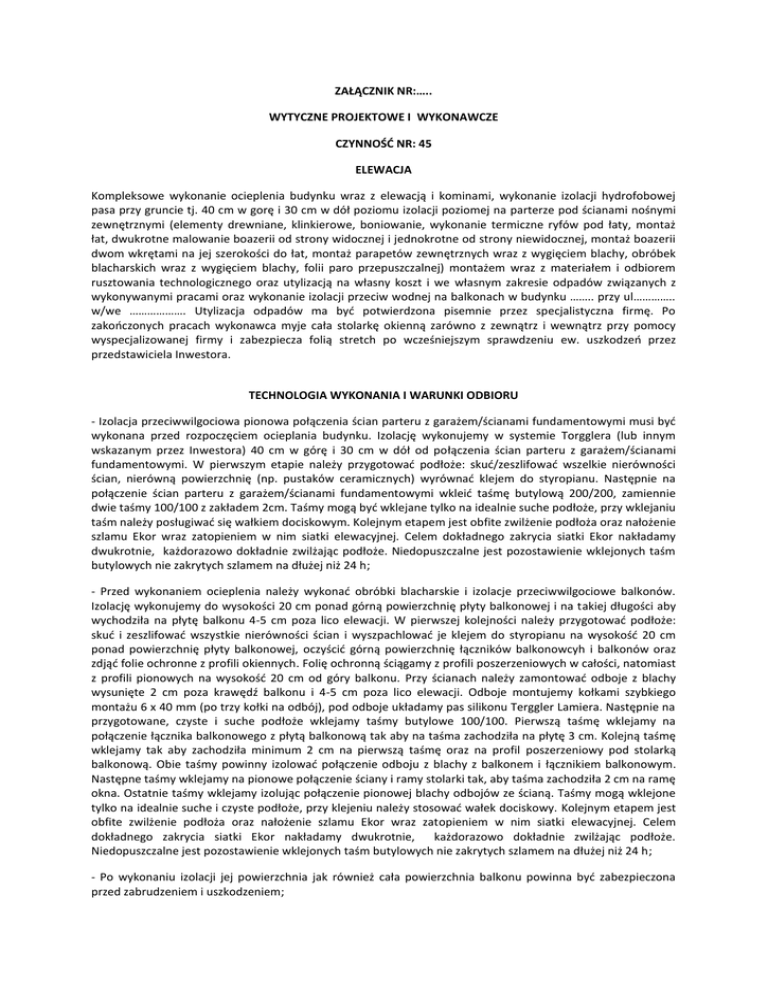

ZAŁĄCZNIK NR:….. WYTYCZNE PROJEKTOWE I

ZAŁĄCZNIK NR:…..
WYTYCZNE PROJEKTOWE I WYKONAWCZE
CZYNNOŚĆ NR: 45
ELEWACJA
Kompleksowe wykonanie ocieplenia budynku wraz z elewacją i kominami, wykonanie izolacji hydrofobowej
pasa przy gruncie tj. 40 cm w gorę i 30 cm w dół poziomu izolacji poziomej na parterze pod ścianami nośnymi
zewnętrznymi (elementy drewniane, klinkierowe, boniowanie, wykonanie termiczne ryfów pod łaty, montaż
łat, dwukrotne malowanie boazerii od strony widocznej i jednokrotne od strony niewidocznej, montaż boazerii
dwom wkrętami na jej szerokości do łat, montaż parapetów zewnętrznych wraz z wygięciem blachy, obróbek
blacharskich wraz z wygięciem blachy, folii paro przepuszczalnej) montażem wraz z materiałem i odbiorem
rusztowania technologicznego oraz utylizacją na własny koszt i we własnym zakresie odpadów związanych z
wykonywanymi pracami oraz wykonanie izolacji przeciw wodnej na balkonach w budynku …….. przy ul…………..
w/we ………………. Utylizacja odpadów ma być potwierdzona pisemnie przez specjalistyczna firmę. Po
zakończonych pracach wykonawca myje cała stolarkę okienną zarówno z zewnątrz i wewnątrz przy pomocy
wyspecjalizowanej firmy i zabezpiecza folią stretch po wcześniejszym sprawdzeniu ew. uszkodzeń przez
przedstawiciela Inwestora.
TECHNOLOGIA WYKONANIA I WARUNKI ODBIORU
- Izolacja przeciwwilgociowa pionowa połączenia ścian parteru z garażem/ścianami fundamentowymi musi być
wykonana przed rozpoczęciem ocieplania budynku. Izolację wykonujemy w systemie Torgglera (lub innym
wskazanym przez Inwestora) 40 cm w górę i 30 cm w dół od połączenia ścian parteru z garażem/ścianami
fundamentowymi. W pierwszym etapie należy przygotować podłoże: skuć/zeszlifować wszelkie nierówności
ścian, nierówną powierzchnię (np. pustaków ceramicznych) wyrównać klejem do styropianu. Następnie na
połączenie ścian parteru z garażem/ścianami fundamentowymi wkleić taśmę butylową 200/200, zamiennie
dwie taśmy 100/100 z zakładem 2cm. Taśmy mogą być wklejane tylko na idealnie suche podłoże, przy wklejaniu
taśm należy posługiwać się wałkiem dociskowym. Kolejnym etapem jest obfite zwilżenie podłoża oraz nałożenie
szlamu Ekor wraz zatopieniem w nim siatki elewacyjnej. Celem dokładnego zakrycia siatki Ekor nakładamy
dwukrotnie, każdorazowo dokładnie zwilżając podłoże. Niedopuszczalne jest pozostawienie wklejonych taśm
butylowych nie zakrytych szlamem na dłużej niż 24 h;
- Przed wykonaniem ocieplenia należy wykonać obróbki blacharskie i izolacje przeciwwilgociowe balkonów.
Izolację wykonujemy do wysokości 20 cm ponad górną powierzchnię płyty balkonowej i na takiej długości aby
wychodziła na płytę balkonu 4-5 cm poza lico elewacji. W pierwszej kolejności należy przygotować podłoże:
skuć i zeszlifować wszystkie nierówności ścian i wyszpachlować je klejem do styropianu na wysokość 20 cm
ponad powierzchnię płyty balkonowej, oczyścić górną powierzchnię łączników balkonowcyh i balkonów oraz
zdjąć folie ochronne z profili okiennych. Folię ochronną ściągamy z profili poszerzeniowych w całości, natomiast
z profili pionowych na wysokość 20 cm od góry balkonu. Przy ścianach należy zamontować odboje z blachy
wysunięte 2 cm poza krawędź balkonu i 4-5 cm poza lico elewacji. Odboje montujemy kołkami szybkiego
montażu 6 x 40 mm (po trzy kołki na odbój), pod odboje układamy pas silikonu Terggler Lamiera. Następnie na
przygotowane, czyste i suche podłoże wklejamy taśmy butylowe 100/100. Pierwszą taśmę wklejamy na
połączenie łącznika balkonowego z płytą balkonową tak aby na taśma zachodziła na płytę 3 cm. Kolejną taśmę
wklejamy tak aby zachodziła minimum 2 cm na pierwszą taśmę oraz na profil poszerzeniowy pod stolarką
balkonową. Obie taśmy powinny izolować połączenie odboju z blachy z balkonem i łącznikiem balkonowym.
Następne taśmy wklejamy na pionowe połączenie ściany i ramy stolarki tak, aby taśma zachodziła 2 cm na ramę
okna. Ostatnie taśmy wklejamy izolując połączenie pionowej blachy odbojów ze ścianą. Taśmy mogą wklejone
tylko na idealnie suche i czyste podłoże, przy klejeniu należy stosować wałek dociskowy. Kolejnym etapem jest
obfite zwilżenie podłoża oraz nałożenie szlamu Ekor wraz zatopieniem w nim siatki elewacyjnej. Celem
dokładnego zakrycia siatki Ekor nakładamy dwukrotnie,
każdorazowo dokładnie zwilżając podłoże.
Niedopuszczalne jest pozostawienie wklejonych taśm butylowych nie zakrytych szlamem na dłużej niż 24 h;
- Po wykonaniu izolacji jej powierzchnia jak również cała powierzchnia balkonu powinna być zabezpieczona
przed zabrudzeniem i uszkodzeniem;
- Po wykonaniu izolacji balkonów wklejamy listwy przyokienne z siatką i zabezpieczamy stolarkę okienną
foliami, dopiero po zabezpieczeniu stolarki można przystąpić do robót dociepleniowych. Całość prac
elewacyjnych należy wykonywać z rusztowań, przechodzenie przez wnętrze budynku na balkony i elewację jest
zabronione;
- Odchylenie powierzchni tynku od płaszczyzny i krawędzi od linii prostej nie mogą być większe niż 3 mm, zaś
ich liczba nie powinna przekraczać trzech na całej długości dwumetrowej laty;
- Powierzchnie płaskie i krawędzie nie mogą być odchylone od pionu więcej niż 10 mm na wysokości jednej
kondygnacji oraz 30 mm na całej wysokości domu;
- Struktura tynku ma być jednorodna na całej powierzchni. Niedopuszczalne są rysy i pęknięcia.
Niedopuszczalne jest pobrudzenie tynku woda deszczową odbijająca się od pomostów rusztowań;
- Niedopuszczalne jest wypełnianie szczelin pomiędzy płytami lub ich klejenie za pomocą zaprawy klejącej
(powoduje to powstawanie mostków termicznych);
- Listwa startowa ma być zamocowana na poziomie „0” budynku. Montaż listwy startowej co 30 cm kołkami
szybkiego montażu o min. długości 6 cm. W narożnikach listwy docięte pod kątem 45 stopni ze szczeliną
pomiędzy dociętymi krawędziami (3-5mm);
- Zabronione jest stosowanie listew startowych w rejonach gdzie kołki do ich montażu perforują izolację
przeciwwodne;
- Zabezpieczenie elementów drewnianych ma być przeprowadzone przy pomocy lakiero-bejcy do użytku
zewnętrznego. Spodnia cześć okładziny drewnianej ma być zabezpieczona 1 x lakiero–bejcą bezbarwną, a
wierzchnia 2 x lakiero-bejcą w projektowanym kolorze, zaleca się stosowanie drewna impregnowanego
ciśnieniowo np. MOCO;
- Ryfy pod montaż lat drewnianych służących do mocowania boazerii należy wykonać za pomocą metody
termicznej wycinając je w styropianie;
- Grubość styropianu układanego pod boazerie musi być mniejsza o 2 cm od grubości styropianu pokrytej
tynkiem akrylowym (np., grubość styropianu z tynkiem akrylowym 12 cm, grubość styropianu pod boazerie
elewacyjna 10 cm). Po wycięciu ryfli i amonowaniu lat które musza się licować ze styropianem zaciągamy
styropian klejem, zatapiamy siatkę elewacyjną, montujemy folie paro przepuszczalną i przykręcamy boazerię;
- Bonie maja być wykończone za pomocą listwy systemowej;
- Łaty mają być mocowane za pomocą kołków szybkiego montażu co 1 m na ich długości do ściany budynku.
Odstępy pomiędzy łatami mają wynosić 80 - 90 cm lub mniejszą uzależnioną od szerokości okładziny
drewnianej;
- Folia paro przepuszczalna ba być montowana za pomocą zszywek do łat. Zakłady mają wynosić min 10 cm i
miejsce ich łączenia musi się znajdować na środku laty montażowej. Dolna część foli paro przepuszczalnej musi
być wykonana na wcześniej zamontowana obróbkę okapową z blachy powlekanej;
- Boazeria ma być montowana do lat za pomocą wkrętów do drewna w ilość 2 sztuki na jej szerokości w każdym
miejscu styku z Latą montażową w linii prostej. Boazeria ma być montowania piórem do góry;
- Łączenia elementów drewnianych przy pomocy listew łącznikowych należy wykonywać w symetrii okładziny
drewnianej. Połączenie okładziny drewnianej z podbitką należy wykonać za pomocą listew maskujących;
- Wykończenie okładziną drewniana przy balkonie musi zostać zakończone na wysokości min. 30 cm nad
docelową powierzchnia wylewki za pomocą obróbki okapowej;
- Jeżeli w elewacji z desek wypadają okna to ich ościeża należy wykończyć tynkiem akrylowym, a na narożnikach
zastosować kątowniki drewniane w kolorze elewacji drewnianej;
- Szpalety okienne mają być wyklejane za pomocą styropianu ekspandowanego hydrofobizowanego o grubości
5 cm. Mają być proste i zachodzić na całym obwodzie okna na framugę okienną o taka sama wartość tj. min 2
cm; Przy wykończeniu szpalet muszą być stosowane profile przyokienne z siatką;
- Parapety maja być montowane na całej swojej powierzchni za pomocą piany montażowej niskoprężnej , pod
parapet należy wkleić pas styroduru gr. 5 cm analogicznie jak w szpalety, boczki parapetów maja być
zamontowane w taki sposób aby woda spływająca po szpalecie wpływała do wcięcia w boczku i swobodnie
spływała po okapie parapetu. Połączenie boczku z framuga okienna musi być wykończone za pomocą silikonu
dekarskiego. Niedopuszczalne jest zalepienie wcięcia bądź wypuszczenie wcięcia poza szpaletę. Przestrzeń pod
parapetem (za kapinosem) ma być wykończona tynkiem;
- Parapet musi posiadać spadek od okna oraz podczas ostukiwania nie wydawać pustego odgłosu świadczącego
o pustkach pod nim;
- Elementy klinkierowe mają być klejone do elewacji za pomocą zaprawy elastycznej, wypełnienie fugi ma być
wykonane w sposób uniemożliwiający dostawanie się pod klinkier wody;
- Elementy kamienna muszą być montowane do styropianu ekspandowanego hydrofobizowanego
zaciągniętego klejem z zatopioną siatką. Należy stosować kotwy metalowe w ilości co najmniej 1 kotwa na 1 m2
okładziny kamiennej. Wypełnienie fugi ma być wykonane w sposób uniemożliwiający dostawanie się pod
okładzinę kamienną wody;
- Wykonawca demontuje i ponownie montuje rury spustowe po wykonaniu elewacji. W przypadku ich braku
przed przystąpieniem do prac montuje je po wykonaniu elewacji;
- W przypadku gdy nad boazerią drewnianą jest wyprawa tynkowa należy stosować okap przeciwdziałający
wpływaniu wody za boazerię;
- Siatkę wtapiamy w nałożony klej. Niedopuszczalne jest nałożenie kleju na siatkę. Siatka układana na zakład
min 10 cm w pionowych i poziomych połączeniach. Przy narożnikach otworów okiennych i drzwiowych mają
być zastosowane ukośne paski siatki o min. wymiarach 20 cm x 40 cm ułożone pod kątem 45 stopni do
krawędzi otworu (poziomej i pionowej). W przypadku elewacji bezpośrednio przy chodnikach siatka układana
dwukrotnie z przesunięciem o ½ jej szerokości w stosunku do pierwszej warstwy siatki na wysokość 2 m od
poziomu docelowego chodnika;
- Montaż płyt styropianowych na mijankę/przekładkę o pół płyty za pomocą placków w ilości 6 – 8 szt. na płytę.
Planowanie (szlifowanie) powierzchni styropianu ma być wykonane przed nałożeniem warstwy zbrojącej z
siatki;
- Kołkowanie styropianu w ilości 6 szt. na 1 m2. Każda płyta zakołkowana w jej środku i na każdym narożniku,
kołki nie mogą perforować izolacji przeciwwilgociowej pionowej wywiniętej z płyty balkonu oraz izolacji na
połączeniu ścian parteru z garażem/ścianami fundamentowymi;
- Wszystkie narożniki wykończone kątownikami z siatką;
- W przerwy dylatacyjne ma być wklejony profil dylatacyjny z siatką;
- Przed nałożeniem cienkowarstwowej wyprawy elewacyjnej podłoże musi zostać zagruntowane. Tynkowanie
danej ściany może się odbywać przy jednakowym nagrzaniu (nasłonecznieniu) tak aby nie było zimnych miejsc
gdzie pada cień rusztowań i gorących od bezpośrednio padającego słońca;
- Dolna krawędź elewacji ma być wykonana za pomocą tynku żywicznego np. Marmolit na wysokość min 30 cm
od planowanej powierzchni terenu i być taka sama na całym obwodzie budynku. Przed nałożeniem wyprawy
żywicznej powierzchnia musi być zagruntowana.- Maksymalne odchylenie mierzone 2 metrową łatą nie może
przekraczać 3 mm;
- Dolne i boczne powierzchnie balkonów muszą zostać wykończone farbą elewacyjną lub tynkiem elewacyjnym
w zależności od rozwiązań przyjętych dla danej inwestycji. W obu przypadkach powierzchnie przed
wykończeniem powinny zostać oczyszczone i zagruntowane.
ELEWACJA*
Kompleksowe wykonanie ocieplenia budynku wraz z elewacją i kominami, wykonanie izolacji hydrofobowej
pasa przy gruncie tj. 40 cm w gorę i 30 cm w dół poziomu izolacji poziomej na parterze pod ścianami nośnymi
zewnętrznymi (elementy drewniane, klinkierowe, boniowanie, wykonanie termiczne ryfów pod łaty, montaż
łat, dwukrotne malowanie boazerii od strony widocznej i jednokrotne od strony niewidocznej, montaż boazerii
dwom wkrętami na jej szerokości do łat, montaż parapetów zewnętrznych wraz z wygięciem blachy, obróbek
blacharskich wraz z wygięciem blachy, folii paro przepuszczalnej) montażem wraz z materiałem i odbiorem
rusztowania technologicznego oraz utylizacją na własny koszt i we własnym zakresie odpadów związanych z
wykonywanymi pracami oraz kompleksowe wykonanie szczelnej wylewki maszynowej cementowej z
materiałem (piasek, cement, plastyfikator, włókna fibrowe (zbrojenie rozproszone), taśma dylatacyjna, folia
budowlana, styropian EPS 100) oraz wykonanie izolacji przeciw wodnej na balkonach w budynku …….. przy
ul………….. w/we ………………. Utylizacja odpadów ma być potwierdzona pisemnie przez specjalistyczna firmę. Po
zakończonych pracach wykonawca myje cała stolarkę okienną zarówno z zewnątrz i wewnątrz przy pomocy
wyspecjalizowanej firmy i zabezpiecza folia stretch po wcześniejszym sprawdzeniu Ew. uszkodzeń przez
przedstawiciela Inwestora.
*Elewacja dla technologii balkonów monolitycznych – jeśli nie dotyczy należy wykreślić.
TECHNOLOGIA WYKONANIA I WARUNKI ODBIORU
- Izolacja przeciwwilgociowa pionowa połączenia ścian parteru z garażem/ścianami fundamentowymi musi być
wykonana przed rozpoczęciem ocieplania budynku. Izolację wykonujemy w systemie Torgglera (lub innym
wskazanym przez Inwestora) 40 cm w górę i 30 cm w dół od połączenia ścian parteru z garażem/ścianami
fundamentowymi. W pierwszym etapie należy przygotować podłoże: skuć/zeszlifować wszelkie nierówności
ścian, nierówną powierzchnię (np. pustaków ceramicznych) wyrównać klejem do styropianu. Następnie na
połączenie ścian parteru z garażem/ścianami fundamentowymi wkleić taśmę butylową 200/200, zamiennie
dwie taśmy 100/100 z zakładem 2cm. Taśmy mogą być wklejane tylko na idealnie suche podłoże, przy wklejaniu
taśm należy posługiwać się wałkiem dociskowym. Kolejnym etapem jest obfite zwilżenie podłoża oraz nałożenie
szlamu Ekor wraz zatopieniem w nim siatki elewacyjnej. Celem dokładnego zakrycia siatki Ekor nakładamy
dwukrotnie, każdorazowo dokładnie zwilżając podłoże. Niedopuszczalne jest pozostawienie wklejonych taśm
butylowych nie zakrytych szlamem na dłużej niż 24 h.
- Przed wykonaniem ocieplenia należy wykonać obróbki blacharskie i izolacje przeciwwilgociowe balkonów.
Obróbki blacharskie muszą być wykonane z blachy powlekanej/ocynkowanej o min grubości 0,50 mm. Obróbki
blacharskie montujemy w strefie okapowej balkonu (obrys zewnętrzny) z minimalnym zakładem podłużnym
wynoszącym 15 cm. Obwodowo pod obróbki blacharskie należy ułożyć pas silikonu Lamiera Torggler (lub inny
wskazany przez Inwestora). Obróbki blacharskie montowane do płyty balkonowej za pomocą kołków szybkiego
montażu w odstępach max. 40 cm. Wszelkie połączenia obróbek blacharskich należy silikonować oraz nitować.
Obróbka blacharska powinna wystawać poza ocieplenie o min. 4 cm. Przy ścianach należy obróbki wywinąć na
powierzchnie pionowe i zastosować odboje. Po wykonaniu obróbek blacharskich przystępujemy do wykonania
izolacji w systemie Torggler, izolacja musi być wyciągnięta na wysokość 40 cm od płyty balkonowej. W
pierwszym etapie należy przygotować podłoże: skuć/zeszlifować wszelkie nierówności ścian, nierówną
powierzchnię (np. pustaków ceramicznych) wyrównać klejem do styropianu, zdjąć folie ochronne z profili drzwi
balkonowych/witryn (z profili dolnych w całości i z profili bocznych na wysokość 40 cm od płyty balkonu.
Następnie wklejamy taśmy butylowe 100/100. Taśmy pionowe wklejamy izolując połączenie pionowe stolarki z
drzwiami, taśma powinna zachodzić 1,5 – 2 cm na ramę stolarki. Następnie wklejamy taśmy na połączenie płyty
balkonowej ze ścianami (połowa szerokości taśmy na płytę balkonu, połowa na ścianę) oraz na połączenie płyty
balkonowej z dolnym profilem drzwi balkonowych (tutaj wklejamy dwie taśmy 100/100 pierwsza: połowa
szerokości taśmy na płytę balkonu, połowa na ścianę, druga taśmę z zakładem na pierwszą tak aby doszła do
ok. 1,5 cm poniżej otworów odwadniających w stolarce). Kolejne taśmy wklejamy izolując połączenie obróbek
blacharskich z płytą balkonu oraz ścianą (połowa szerokości taśmy na blachę, połowa na płytę balkonu/ścianę).
Taśmy mogą być wklejane tylko na idealnie suche podłoże, przy wklejaniu taśm należy posługiwać się wałkiem
dociskowym. Kolejnym etapem jest obfite zwilżenie podłoża oraz nałożenie szlamu Ekor wraz zatopieniem w
nim siatki elewacyjnej. Celem dokładnego zakrycia siatki Ekor nakładamy dwukrotnie, każdorazowo dokładnie
zwilżając podłoże. Niedopuszczalne jest pozostawienie wklejonych taśm butylowych nie zakrytych szlamem na
dłużej niż 24 h.
-Po wykonaniu izolacji balkonów wklejamy listwy przyokienne z siatką i zabezpieczamy stolarkę okienną foliami,
dopiero po zabezpieczeniu stolarki można przystąpić do robót dociepleniowych. Całość prac elewacyjnych
należy wykonywać z rusztowań, przechodzenie przez wnętrze budynku na balkony i elewację jest zabronione
- Materiał – kompleksowe systemowe rozwiązanie np. MITECH; Grubość styropianu na poszczególnych
elementach, estetyka wykończenia zgodnie z dokumentacją projektową i poniższymi wytycznymi które
posiadają wartość nadrzędną w stosunku do dokumentacji projektowej, cement, piasek, włókna fibrowe
(zbrojenie rozproszone), plastyfikator, styropian EPS 100 gr. 5 cm, pianka rezolowa Kooltherm gr. 8 cm (loggie
nad LM), folia budowlana o min. gr. 0,6 mm;
- Odchylenie powierzchni tynku od płaszczyzny i krawędzi od linii prostej nie mogą być większe niż 3 mm, zaś
ich liczba nie powinna przekraczać trzech na całej długości dwumetrowej laty;
- Powierzchnie płaskie i krawędzie nie mogą być odchylone od pionu więcej niż 10 mm na wysokości jednej
kondygnacji oraz 30 mm na całej wysokości domu;
- Struktura tynku ma być jednorodna na całej powierzchni. Niedopuszczalne są rysy i pęknięcia.
Niedopuszczalne jest pobrudzenie tynku woda deszczową odbijająca się od pomostów rusztowań;
- Niedopuszczalne jest wypełnianie szczelin pomiędzy płytami lub ich klejenie za pomocą zaprawy klejącej
(powoduje to powstawanie mostków termicznych);
- Listwa startowa ma być zamocowana na poziomie „0” budynku. Montaż listwy startowej co 30 cm kołkami
szybkiego montażu o min. długości 6 cm. W narożnikach listwy docięte pod kątem 45 stopni ze szczeliną
pomiędzy dociętymi krawędziami (3-5mm)
- Zabezpieczenie elementów drewnianych ma być przeprowadzone przy pomocy lakiero-bejcy do użytku
zewnętrznego. Spodnia cześć okładziny drewnianej ma być zabezpieczona 1 x lakiero–bejcą bezbarwną, a
wierzchnia 2 x lakiero-bejcą w projektowanym kolorze, zaleca się stosowanie drewna impregnowanego
ciśnieniowo np. MOCO;
- Ryfy pod montaż lat drewnianych służących do mocowania boazerii należy wykonać za pomocą metody
termicznej wycinając je w styropianie;
- Grubość styropianu układanego pod boazerie musi być mniejsza o 2 cm od grubości styropianu pokrytej
tynkiem akrylowym (np., grubość styropianu z tynkiem akrylowym 12 cm, grubość styropianu pod boazerie
elewacyjna 10 cm). Po wycięciu ryfli i amonowaniu lat które musza się licować ze styropianem zaciągamy
styropian klejem, zatapiamy siatkę elewacyjną, montujemy folie paro przepuszczalną i przykręcamy boazerię;
- Bonie maja być wykończone za pomocą listwy systemowej
- Łaty mają być mocowane za pomocą kołków szybkiego montażu co 1 m na ich długości do ściany budynku.
Odstępy pomiędzy łatami mają wynosić 80 - 90 cm lub mniejszą uzależnioną od szerokości okładziny
drewnianej;
- Folia paro przepuszczalna ba być montowana za pomocą zszywek do łat. Zakłady mają wynosić min 10 cm i
miejsce ich łączenia musi się znajdować na środku laty montażowej. Dolna część foli paro przepuszczalnej musi
być wykonana na wcześniej zamontowana obróbkę okapową z blachy powlekanej;
- Boazeria ma być montowana do lat za pomocą wkrętów do drewna w ilość 2 sztuki na jej szerokości w każdym
miejscu styku z Latą montażową w linii prostej. Boazeria ma być montowania piórem do góry;
- Łączenia elementów drewnianych przy pomocy listew łącznikowych należy wykonywać w symetrii okładziny
drewnianej. Połączenie okładziny drewnianej z podbitką należy wykonać za pomocą listew maskujących;
- Wykończenie okładziną drewniana przy balkonie musi zostać zakończone na wysokości min. 30 cm nad
docelową powierzchnia wylewki za pomocą obróbki okapowej;
- Jeżeli w elewacji z desek wypadają okna to ich ościeża należy wykończyć tynkiem akrylowym, a na narożnikach
zastosować kątowniki drewniane w kolorze elewacji drewnianej;
- Szpalety okienne mają być wyklejane za pomocą styropianu ekstradowanego o grubości 4 cm. Mają być proste
i zachodzić na całym obwodzie okna na framugę okienną o taka sama wartość tj. min 2 cm; Przy wykończeniu
szpalet muszą być stosowane profile przyokienne z siatką;
- Parapety maja być montowane na całej swojej powierzchni za pomocą piany montażowej, pod parapet należy
wkleić pas styroduru gr. 4 cm analogicznie jak w szpalety, boczki parapetów maja być zamontowane w taki
sposób aby woda spływająca po szpalecie wpływała do wcięcia w boczku i swobodnie spływała po okapie
parapetu. Połączenie boczku z framuga okienna musi być wykończone za pomocą silikonu dekarskiego.
Niedopuszczalne jest zalepienie wcięcia bądź wypuszczenie wcięcia poza szpaletę. Przestrzeń pod parapetem
(za kapinosem) ma być wykończona tynkiem;
- Parapet musi posiadać spadek od okna oraz podczas ostukiwania nie wydawać pustego odgłosu świadczącego
o pustkach pod nim;
- Elementy klinkierowe mają być klejone do elewacji za pomocą zaprawy elastycznej, wypełnienie fugi ma być
wykonane w sposób uniemożliwiający dostawanie się pod klinkier wody;
- Elementy kamienna muszą być montowane do styropianu ekspandowanego hydrofobizowanego
zaciągniętego klejem z zatopioną siatką. Należy stosować kotwy metalowe w ilości co najmniej 1 kotwa na 1 m2
okładziny kamiennej. Wypełnienie fugi ma być wykonane w sposób uniemożliwiający dostawanie się pod
okładzinę kamienną wody;
- Wykonawca demontuje i ponownie montuje rury spustowe po wykonaniu elewacji. W przypadku ich braku
przed przystąpieniem do prac montuje je po wykonaniu elewacji;
- W przypadku gdy nad boazerią drewnianą jest wyprawa tynkowa należy stosować okap przeciwdziałający
wpływaniu wody za boazerię;
- Siatkę wtapiamy w nałożony klej. Niedopuszczalne jest nałożenie kleju na siatkę. Siatka układana na zakład
min 10 cm w pionowych i poziomych połączeniach. Przy narożnikach otworów okiennych i drzwiowych mają
być zastosowane ukośne paski siatki o min. wymiarach 20 cm x 40 cm ułożone pod kątem 45 stopni do
krawędzi otworu (poziomej i pionowej). W przypadku elewacji bezpośrednio przy chodnikach siatka układana
dwukrotnie z przesunięciem o ½ jej szerokości w stosunku do pierwszej warstwy siatki na wysokość 2 m od
poziomu docelowego chodnika;
- Montaż płyt styropianowych na mijankę/przekładkę o pół płyty za pomocą placków w ilości 6 – 8 szt. na płytę.
Styropian klejony na czoła balkonów dopiero po zakończeniu prac związanych z obróbkami okapowymi
balkonów. Planowanie (szlifowanie) powierzchni styropianu ma być wykonane przed nałożeniem warstwy
zbrojącej z siatki;
- Kołkowanie styropianu w ilości 6 szt. na 1 m2. Każda płyta zakołkowana w jej środku i na każdym narożniku,
kołki nie mogą perforować izolacji przeciwwilgociowej pionowej wywiniętej z płyty balkonu oraz izolacji na
połączeniu ścian parteru z garażem/ścianami fundamentowymi;
- Wszystkie narożniki wykończone kątownikami z siatką;
- W przerwy dylatacyjne ma być wklejony profil dylatacyjny z siatką;
- Przed nałożeniem cienkowarstwowej wyprawy elewacyjnej podłoże musi zostać zagruntowane. Tynkowanie
danej ściany może się odbywać przy jednakowym nagrzaniu (nasłonecznieniu) tak aby nie było zimnych miejsc
gdzie pada cień rusztowań i gorących od bezpośrednio padającego słońca;
- Dolna krawędź elewacji ma być wykonana za pomocą tynku żywicznego np. Marmolit na wysokość min 30 cm
od planowanej powierzchni terenu i być taka sama na całym obwodzie budynku. Przed nałożeniem wyprawy
żywicznej powierzchnia musi być zagruntowana;
- Maksymalne odchylenie mierzone 2 metrową łatą nie może przekraczać 3 mm;
- Maksymalne odchylenie od poziomu lub od ustalonych spadków mierzone 2 metrową łatą nie może
przekraczać +/- 5 mm na całej długości lub szerokości wylewki i nie może powodować zaniku zaprojektowanego
spadku. Poziom wylewki na balkonie musi być poniżej dolnej krawędzi odwodnienia framugi okiennej o co
najmniej 1,5 cm;
- Minimalna grubość posadzki nie może wynosić mniej niż 40 mm;
- Posadzkę należy pielęgnować przez pierwsze 7 dni od daty wykonania;
- Posadzka ma mieć jednolitą barwę. Powierzchnia posadzki musi być zatarta mechanicznie. Niedopuszczalne są
pęknięcia inne niż dylatacje technologiczne;
- Wszelkie pęknięcia musza być naprawione za pomocą żywicy epoksydowej i klamer stalowych;
- Posadzka musi mieć wykonane szczeliny dylatacyjne i przeciwskurczowe. Przy każdym uskoku ściany, słupie
musi zostać wykonana dylatacja pod kątem 45 stopni do jego krawędzi. Minimalna szerokość dylatacji to 4 mm
a maksymalna 6 mm;
- Folia budowlana o min gr. 0,6 mm jest układana na styropianie z min 15 cm zakładem i wywinięciem na
elementy pionowe min 10 cm. oraz wypuszczeniem poza obrys obróbki blacharskiej okapowej min 15 cm. W
przypadku gdy podłoże jest bitumiczne folia również ma być na nim ułożona z 15 cm zakładem bez wywijania
na ściany;
- Wylewka musi być odcięta od ściany za pomocą taśmy dylatacyjnej o min gr. 5 mm i szerokości 10 cm;
- Po zakończonych pracach wszystkie powierzchnie muszą być wyczyszczone z ewentualnych zabrudzeń. Folia
budowlana i taśma dylatacyjna maja być obcięte na równo z powierzchnią wylewki;
- Wylewka musi posiadać spadek w kierunku okapu o minimalnej wartości 1,5 %;
- Szczelność wylewki musi być zapewniona poprzez naniesienie warstwy szlamu Torggler Ekor na całą
powierzchnię wylewki wraz z krawędziami pionowymi, wylewkę należy obficie zwilżyć przed naniesieniem
szlamu, szlam nakładamy jednokrotnie nie zatapiając w nim siatki;
- Wylewka musi być wykonana najwcześniej po ułożeniu warstwy ocieplającej ścianę budynku. Niedopuszczalna
jest sytuacja w której warstwa wylewki dochodzi bezpośrednio, bez żadnej izolacji do ściany budynku.
