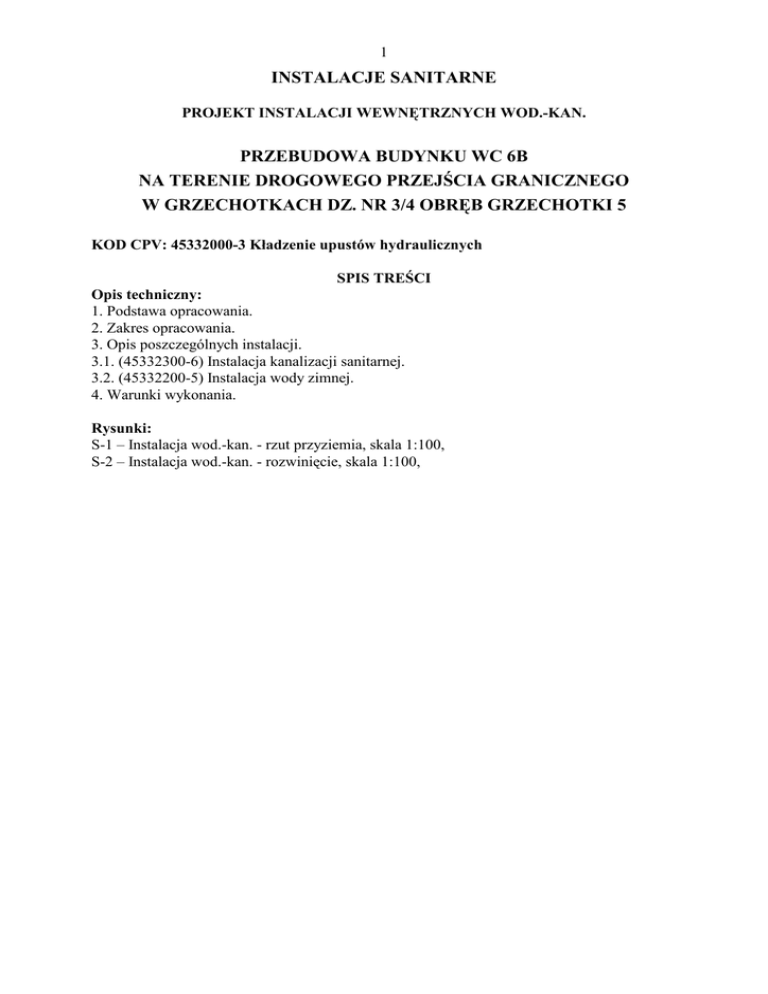

INSTALACJE SANITARNE
PROJEKT INSTALACJI WEWNĘTRZNYCH WOD.-KAN.
PRZEBUDOWA BUDYNKU WC 6B
NA TERENIE DROGOWEGO PRZEJŚCIA GRANICZNEGO
W GRZECHOTKACH DZ. NR 3/4 OBRĘB GRZECHOTKI 5
KOD CPV: 45332000-3 Kładzenie upustów hydraulicznych
SPIS TREŚCI
Opis techniczny:
1. Podstawa opracowania.
2. Zakres opracowania.
3. Opis poszczególnych instalacji.
3.1. (45332300-6) Instalacja kanalizacji sanitarnej.
3.2. (45332200-5) Instalacja wody zimnej.
4. Warunki wykonania.
Rysunki:
S-1 – Instalacja wod.-kan. - rzut przyziemia, skala 1:100,
S-2 – Instalacja wod.-kan. - rozwinięcie, skala 1:100,
2
OPIS TECHNICZNY
do projektu budowlanego wewnętrznych instalacji sanitarnych dla przebudowy budynku wc
6b
na terenie Drogowego Przejścia Granicznego w Grzechotkach dz. nr 3/4 obręb Grzechotki 5.
1. PODSTAWA OPRACOWANIA
− Zlecenie Inwestora,
− Projekt archiwalny budowlano – wykonawczy drogowego przejścia granicznego
Grzechotki – Mamonowo II. Budynek węzła sanitarnego nr 6a i 6b. Instalacje wod.-kan.,
c.w. i centralnego ogrzewania. Projekt wykonany przez Biuro Projektów "BPBW" Sp. z
o.o. w Olsztynie w listopadzie 2001r. Zlecenie nr P/3308/S.
− Wizja lokalna,
− Obowiązujące normy i przepisy.
2. ZAKRES OPRACOWANIA
Niniejsze opracowanie obejmuje projekt następujących wewnętrznych instalacji sanitarnych
dla przebudowy sanitariatów (zmiana funkcji pomieszczenia nr 5 z natrysków na wc męskie pisuary) w w/w budynku:
- instalacja kanalizacji sanitarnej,
- instalacja wody zimnej.
3. OPIS POSZCZEGÓLNYCH INSTALACJI.
3.1. (45332300-6) INSTALACJA KANALIZACJI SANITARNEJ.
Niniejsze opracowanie przewiduje demontaŜ 3 kpl. brodzików natrysków w pomieszczeniu nr
5 i w ich miejsce montaŜ 4 kpl. pisuarów oraz wpustu piwnicznego śr. 50mm. Brodziki naleŜy
zdemontować razem z syfonami.
Projektowane przybory sanitarne naleŜy włączyć do poziomów kanalizacji sanitarnej
wykonanych wg opracowania archiwalnego. PoniewaŜ wszystkie przewody kanalizacyjne są
zabudowane w szachtach w bruzdach ściennych i pod posadzkami, na rysunkach zaznaczono
orientacyjny przebieg przewodów kanalizacyjnych zgodnie z dokumentacją archiwalną.
Określenie rzeczywistego przebiegu przewodów kanalizacji sanitarnej będzie moŜliwe na
etapie wykonawstwa po zdemontowaniu urządzeń i zdjęciu fragmentów posadzki lub
częściowym rozkuciu ścian. Prace demontaŜowe naleŜy prowadzić tak aby ograniczyć do
minimum rozkucia istniejących ścian i posadzek. JeŜeli demontowane przewody zasilają inne
urządzenia naleŜy podczas montaŜu odtworzyć te połączenia.
Instalację kanalizacji sanitarnej projektuje się w części podziemnej z rur PVC łączonych na
wcisk z pierścieniem uszczelniającym, zaś w części nadziemnej z rur PVC łączonych na
wcisk z uszczelką dwuwargową.
Przewody poziome kanalizacji sanitarnej naleŜy układać na podsypce piaskowej grub. 10 cm i
obsypać piaskiem do 30 cm ponad wierzch rury. Obsypkę dokładnie zagęścić.
Napowietrzenie instalacji odbywać się będzie poprzez rury wywiewne istniejących pionów
kanalizacyjnych.
Próba szczelności.
Podejścia oraz piony sprawdzić na szczelność w czasie swobodnego przepływu przez nie
wody. Poziomy sprawdzić na szczelność poprzez oględziny po napełnieniu wodą powyŜej
kolana łączącego pion z poziomem.
3.2. (45332200-5) INSTALACJA WODY ZIMNEJ I CIEPŁEJ WODY UśYTKOWEJ.
3
Niniejsze opracowanie przewiduje demontaŜ 3 kpl. bateri natryskowych w pomieszczeniu nr 5
i w ich miejsce montaŜ 4 kpl. zaworów do pisuarów oraz 1 szt. zaworu ze złączką do węŜa.
Projektowane punkty czerpalne naleŜy podłączyć do rurociągów wody zimnej wykonanych
wg opracowania archiwalnego. PoniewaŜ wszystkie rurociągi wody zimnej i c.w.u. są
zabudowane w szachtach i w bruzdach ściennych, na rysunkach zaznaczono orientacyjny
przebieg tych instalacji zgodnie z dokumentacją archiwalną. Określenie rzeczywistego
przebiegu rurociągów wody zimnej i c.w.u. będzie moŜliwe na etapie wykonawstwa po
zdemontowaniu urządzeń i częściowym rozkuciu ścian. Prace demontaŜowe naleŜy prowadzić
tak aby ograniczyć do minimum rozkucia istniejących ścian i posadzek. JeŜeli demontowane
przewody zasilają inne urządzenia naleŜy podczas montaŜu odtworzyć te połączenia.
Rurociągi ciepłej wody uŜytkowej po zdemontowaniu baterii natryskowych naleŜy
zakorkować oraz odciąć na stałe od poziomów rozprowadzających c.w.u. i odejścia te na
poziomach zakorkować tak aby nie pozostawiać rurociągów zaślepionych, których nie będzie
występował przepływ wody.
Instalację wykonać z rur z tworzywa sztucznego typu PP. Podejścia do armatury czerpalnej
prowadzić w bruzdach ściennych podłączając w miejscach zdemontowanych baterii
natryskowych. Rurociągi układać w izolacji Thermaflex THERMACOMPACT S grubości
6mm.
W miejscach przejść przez ściany rurociągi prowadzić w tulejach ochronnych.
Po zmontowaniu instalacji dokonać jej płukania silnym strumieniem wody, przy najwyŜszym
ciśnieniu dyspozycyjnym na dopływie, przy całkowicie otwartych wszystkich zaworach oraz
dezynfekcji.
Próba szczelności.
Próbę szczelności przeprowadzić bezpośrednio po zakończeniu montaŜu. Na czas próby na
otulinach rurowych odsłonić wszystkie złącza. Armaturę czerpalną montować po
przeprowadzeniu prób szczelności, na czas próby naleŜy zastąpić ją korkami.
Badaną instalację naleŜy napełnić wodą wodociągową dokładnie odpowietrzając w
najwyŜszych punktach, a następnie sprawdzić, czy wszystkie połączenia przewodów i
armatury są szczelne. Po stwierdzeniu szczelności, instalację naleŜy poddać próbie
podwyŜszonego ciśnienia p = 0,9 MPa. Instalację uwaŜa się za szczelną, jeŜeli w ciągu 20
minut trwania próby manometr kontrolny nie wykaŜe spadku ciśnienia.
Izolacja.
Rurociągi wody zimnej zaizolować przeciw roszeniu się otulinami firmy Thermaflex
THERMACOMPACT S – gr. izolacji 6 mm dla instalacji podtynkowych.
4. WARUNKI WYKONANIA.
Całość instalacji wykonać zgodnie z:
− projektem,
− warunkami norm PN i BN,
− „Rozporządzeniem Ministra Infrastruktury z 12 kwietnia 2002r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.” Dz.U Nr 75/02
poz. 690,
−
„Warunkami technicznymi wykonania i odbioru instalacji wodociągowych” zeszyt nr 7 wymagania techniczne COBRTI INSTAL,
− „Warunkami technicznymi wykonania i odbioru instalacji kanalizacyjnych” zeszyt nr 12 wymagania techniczne COBRTI INSTAL,
− Urządzenia i materiały montować zgodnie z DTR i instrukcjami obsługi przesłanymi przez
producentów i dostawców urządzeń i materiałów,
4
−
przy robotach ziemnych i montaŜowych przestrzegać przepisów BHP ogólnych i
branŜowych.
Wszystkie zastosowane materiały i urządzenia powinny posiadać aktualne atesty i
dopuszczenia do stosowania w budownictwie. Dopuszcza się zamianę wszelkich materiałów i
urządzeń na równowaŜne o parametrach i właściwościach nie odbiegających od
projektowanych w tym opracowaniu.
Zastrzegam, Ŝe wszelkie zmiany niniejszej dokumentacji mogą być dokonywane wyłącznie za
zgodą Biura Projektów “BPBW” Spółka z o.o. ul. Głowackiego 28, 10-448 Olsztyn. Dotyczy
to w szczególności rozwiązań materiałowych.
W przypadku wykonywania robót budowlanych niezgodnie z niniejszą dokumentacją, a
takŜe stwierdzenia istotnych odstępstw od tej dokumentacji, Biuro zgłosi Ŝądanie wstrzymania
tych robót, o czym powiadomi władze budowlane.
Podstawa prawna: art. 21 i art. 36a ustawy z dnia 7 lipca 1994 r. Prawo budowlane (j.t. Dz. U.
z 5.12.2003 r. Nr 207, poz. 2016 z późniejszymi zmianami).
Opracował : mgr inŜ. Barbara Otulak
