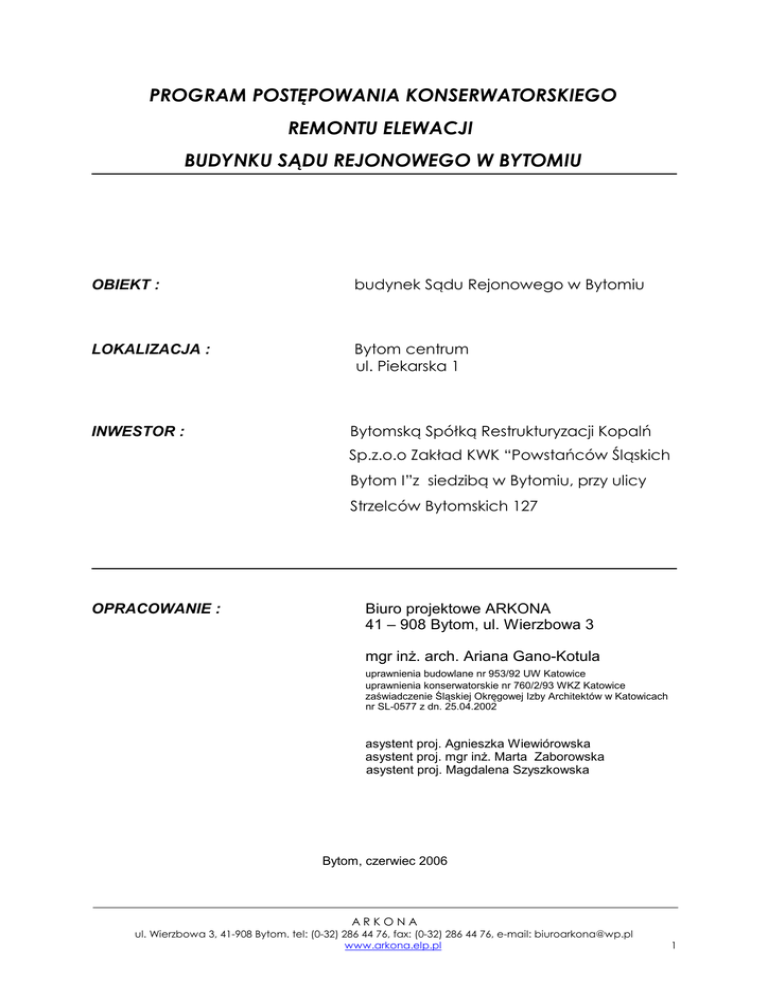

PROGRAM POSTĘPOWANIA KONSERWATORSKIEGO
REMONTU ELEWACJI
BUDYNKU SĄDU REJONOWEGO W BYTOMIU
OBIEKT :
budynek Sądu Rejonowego w Bytomiu
LOKALIZACJA :
Bytom centrum
ul. Piekarska 1
INWESTOR :
Bytomską Spółką Restrukturyzacji Kopalń
Sp.z.o.o Zakład KWK “Powstańców Śląskich
Bytom I”z siedzibą w Bytomiu, przy ulicy
Strzelców Bytomskich 127
OPRACOWANIE :
Biuro projektowe ARKONA
41 – 908 Bytom, ul. Wierzbowa 3
mgr inŜ. arch. Ariana Gano-Kotula
uprawnienia budowlane nr 953/92 UW Katowice
uprawnienia konserwatorskie nr 760/2/93 WKZ Katowice
zaświadczenie Śląskiej Okręgowej Izby Architektów w Katowicach
nr SL-0577 z dn. 25.04.2002
asystent proj. Agnieszka Wiewiórowska
asystent proj. mgr inŜ. Marta Zaborowska
asystent proj. Magdalena Szyszkowska
Bytom, czerwiec 2006
ARKONA
ul. Wierzbowa 3, 41-908 Bytom. tel: (0-32) 286 44 76, fax: (0-32) 286 44 76, e-mail: [email protected]
www.arkona.elp.pl
1
ZAWARTOŚĆ OPRACOWANIA
I.
DANE OGÓLNE
1.
Podstawa opracowania
2.
Przedmiot opracowania
3.
Zakres opracowania
4.
Dane ogólne
II.
OPIS OBIEKTU
III.
OPIS TECHNICZNY STANU ZACHOWANIA
IV.
PRGRAM POSTĘPOWANIA KONSERWATORSKIEGO
V.
KOLORYSTYKA ELEWACJI
VI.
WNIOSKI I ZALECENIA KONSERWATORSKI
VII.
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY
3.
ZDROWIA
VIII.
SPIS DOKUMENTACJI FOTOGRAFICZNEJ
IX.
SPIS DOKUMENTACJI RYSUNKOWEJ
X.
ZAŁĄCZNIKI
XI.
OŚWIADCZENIE PROJEKTANTA
ARKONA
ul. Wierzbowa 3, 41-908 Bytom. tel: (0-32) 286 44 76, fax: (0-32) 286 44 76, e-mail: [email protected]
www.arkona.elp.pl
2
I.
DANE OGÓLNE
1. Podstawa opracowania
-
Umowa zawarta w dniu 21.04.2006 roku w Bytomiu pomiędzy Bytomską Spółką
Restrukturyzacji Kopalń Sp.z.o.o Zakład KWK “Powstańców Śląskich – Bytom I”z
siedzibą w Bytomiu, przy ulicy Strzelców Bytomskich 127 jako
zamawiającym, a firmą „ARKONA” Usługi Projektowo-Budowlane
ul. Wierzbowa 3 w Bytomiu jako wykonawcą, o opracowanie programu
postępowania konserwatorskiego remontu elewacji budynku Sądu Rejonowego
Rejonowego w Bytomiu.
-
Postanowienie Śląskiego Wojewódzkiego Konserwatora Zabytków w Katowicach
z dnia 09.05.2005 w sprawie powierzenia przez Wojewodę Śląskiego Gminie Bytom
prowadzenia niektórych zadań z zakresu sprawowania ochrony zabytków
zawartego przez Wojewodę Śląskiego z Gminą Bytom reprezentowaną przez
Prezydenta Miasta Bytom;
-
Pismo Urzędu Miejskiego w Bytomiu Referatu Ochrony Zabytków z dnia 30.05.2005
z wytycznymi konserwatorskimi dla remontu budynku Sądu Rejonowego w
Bytomiu z tytułu szkód górniczych;
-
Wyrok wydany przez Sąd Okręgowy w Katowicach w imieniu Rzeczypospolitej
Polskiej, z dnia 25.02.2004, z powództwa Skarbu Państwa - Prezesa Sądu
Okręgowego w Katowicach przeciwko Bytomskiej Spółce Restrukturyzacji Kopalń
Spółce z o.o. w Bytomiu i Zakładowi Górniczemu „Centrum” Spółce z o.o. w
Bytomiu, o naprawienie szkody górniczej w budynku Sądu Rejonowego w
Bytomiu;
-
Szczegółowa dokumentacja fotograficzna obiektu;
-
Inwentaryzacja
elewacji
sporządzona
na
potrzeby
niniejszego
projektu
budowlanego
-
Materiały wyjściowe archiwalne będące w posiadaniu Sądu Rejonowego.
2. Przedmiot opracowania
Przedmiotem niniejszego opracowania jest: „Program postępowania konserwatorskiego remontu elewacji budynku Sądu Rejonowego w Bytomiu” obejmujący w
swoim zakresie remont z tyt. szkód górniczych, a w tym następujące zagadnienia:
–
szczegółowy zakres prac,
–
przyjete materiały i technologię wykonania,
–
kolorystykę elewacji.
ARKONA
ul. Wierzbowa 3, 41-908 Bytom. tel: (0-32) 286 44 76, fax: (0-32) 286 44 76, e-mail: [email protected]
www.arkona.elp.pl
3
Przedmiotowe opracowanie obejmuje projekt remontu wszystkich elewacji zespołu
budynków Sądu Rejonowego w Bytomiu, w zakresie określonym w wyroku wydanym
przez Sąd Okręgowy w Katowicach w imieniu Rzeczypospolitej Polskiej, z dnia
25.02.2004, z powództwa Skarbu Państwa - Prezesa Sądu Okręgowego w Katowicach
przeciwko Bytomskiej Spółce Restrukturyzacji Kopalń Spółce z o.o. w Bytomiu i
Zakładowi Górniczemu „Centrum” Spółce z o.o. w Bytomiu, o naprawienie szkody
górniczej w budynku Sądu Rejonowego w Bytomiu oraz w zakresie obejmującym
wytyczne konserwatorskie do realizacji w/w wyroku wydane w piśmie Urzędu
Miejskiego w Bytomiu, Referatu Ochrony Zabytków z dnia 30.05.2005. Opracowanie
obejmuje:
–
elewację północną,
–
elewację południową,
–
elewację wschodnią,
–
elewację zachodnią.
Załącznikiem do części opisowej w/w programu postępowania konserwatorskiego są
rysunki i dokumentacja fotograficzna elewacji. Uzupełnieniem projektu budowlanego
będzie opracowanie kosztorysowe i specyfikacje techniczne wykonania i odbioru
robót, sporządzone wg wymogów prawnych na potrzeby zamówienia publicznego.
3. Zakres opracowania
Zakres prac konserwatorskich wynikających z ty. szkód górniczych w/w elewacji
zespołu budynków sądowych Sądu Rejonowego w Bytomiu zawiera w szczególności:
–
usunięcie uszkodzonych partii tynku i uzupełnienie ubytków;
–
usunięcie zabrudzeń z kamienia naturalnego (piaskowiec);
–
usunięcie zabrudzeń ze sztucznego kamienia;
–
iniekcyjne klejenie spękań murów ceglanych Ŝywicami epoksydowymi;
–
spoinowanie ścian ceglanych;
–
hydrofobizacja ścian;
–
miejscowe wzmocnienie uszkodzonego kamienia;
–
naprawa elementów kamiennych z wypełnieniem ubytków kitem do kamienia;
–
uzupełnienie spoinowania kamienia;
–
hydrofobizacja kamienia;
4. Dane ogólne
•
miejscowość, adres:
41-902 Bytom, ul. Piekarska 1
•
województwo:
śląskie (dawne katowickie)
ARKONA
ul. Wierzbowa 3, 41-908 Bytom. tel: (0-32) 286 44 76, fax: (0-32) 286 44 76, e-mail: [email protected]
www.arkona.elp.pl
4
•
powiat:
bytomski
•
obiekt:
budynek Sądu Rejonowego w Bytomiu
•
data budowy:
ok. 1894r.
•
styl:
renesans północny
•
zadanie:
projekt remontu elewacji budynku Sądu
Rejonowego w Bytomiu
•
planowany termin
realizacji:
II.
orientacyjnie 2006r.
OPIS OBIEKTU
1. Historia obiektu
Budynek Sądu Rejonowego w Bytomiu usytuowany jest w zespole budynków
więzienno-administracyjnych
i
sądowniczych. Historia
zabudowy
tego
zespołu
rozpoczyna się w 1849 roku, kiedy to w Bytomiu utworzono sąd powiatowy, w miejsce
funkcjonujących dawniej sądów miejskiego i patrymonialnego Donnersmarcków. W
1857 roku przeniesiono więzienie z Tarnowskich Gór do Bytomia. Zaraz teŜ (lata 1858-62)
rozpoczęto budowę kompleksu sądowego i więziennego, w stylu neogotyckim,
wg projektu architekta Pawła Jackischa. Po zakończeniu budowy i oddaniu obiektów
więziennych i administracyjnych do uŜytku, w 1862 roku doszło do połączenia sądu
powiatowego z przeniesionym tu z Gliwic sądem przysięgłych, wspólnym dla czterech
powiatów: bytomskiego, gliwickiego, lublinieckiego i pszczyńskiego. Odtąd działał
w Bytomiu sąd tzw. pierwszej instancji wraz z prokuraturą - sąd powiatowy (Amtgericht
a następnie Kreisgericht). W 1894 roku, w sąsiedztwie dotychczasowego kompleksu
sądowo-więziennego, po wyburzeniu części neogotyckich budynków sądowych,
rozpoczęto budowę nowego gmachu sądu powiatowego wg projektu architekta
J.Heisego w stylu północnego renesansu. Jest to zachowany do dziś w prawie
nie zmienionym kształcie i o oryginalnym wyposaŜeniu, budynek 3-kondygnacyjny z
uŜytkowym poddaszem, wzniesiony na planie litery T, z usytuowanym w centrum 3kondygnacyjnym wewnętrznym dziedzińcem. Hall główny wzorowany został na
dziedzińcach pałaców włoskich, z kruŜgankami obejmującymi cały parter i obydwa
piętra. Poszczególne kondygnacje tychŜe kruŜganków łączą schody równieŜ w
kształcie litery T, stosowane w reprezentacyjnych budowlach XVII i XVIII wieku. Całość
dziedzińca
przekryto
przeszkloną
konstrukcją
świetlika
dachowego.
Pod
nim
umieszczono bogatą dekorację sztukatorską, z kartuszami na pilastrach. Tarcze
kartuszy zawierają dawne herby powiatu i miasta, a takŜe symbol sprawiedliwości w
tradycyjnym
przedstawieniu
wagi.
W przyziemiu,
w rozwidleniu
schodów
amfiladowych usytuowano masywny zegar, wybijający czas juŜ ponad sto lat. W
ARKONA
ul. Wierzbowa 3, 41-908 Bytom. tel: (0-32) 286 44 76, fax: (0-32) 286 44 76, e-mail: [email protected]
www.arkona.elp.pl
5
nowym, wspaniałym gmachu administracji sądowniczej ulokowano poza sądem
powiatowym (Amtgericht) równieŜ wyŜszą instancję odwoławczą - sąd okręgowy
(Landgericht). W 1916 roku nastąpił podział sądów obu instancji na sąd cywilny i
karny. W dawnym zespole sądowo-więziennym prowadzono izby karne sądu
powiatowego i odwoławczego, natomiast w nowo wzniesionym budynku przy ul.
Parkowej 2 działał sąd cywilny (Civilgericht). Rozdział obydwu sądów zlikwidowano
dopiero po drugiej wojnie światowej, a w budynku przy ulicy Parkowej ulokowano
Urząd Miasta.
2. Opis obiektu
Budynek wolnostojący, trzykondygnacyjny, z poddaszem, całkowicie podpiwniczony.
Rzut poziomy budynku jest silnie rozczłonkowany. W Bryle moŜna wyróŜnić
częśćgłówną, z wejściem od ulicy Piekarskiej oraz trzy skrzydła: najkrótsze od strony
ulicy Sądowej, dłuŜsze od ul. Wrocławskiej i najdłuŜsze od strony zakłądu karnego.
Pomimo duŜych gabarytów, silnie rozczłonkowanego rzutu i rozległej bryły – budynek
nie jest podzielony dylatacjami na segmenty i stanowi jedną całość.
Konstrykcja budynku jest ścianowa, murowana o mieszanym układzie ścian nośnych.
Usytuowanie holu oraz jego wyskokość powodują, iŜ brak jest ścian konstrukcyjnych
przebiegających w jednej płaszczyźnie na całej wysokości oraz długości budynku.
Fundamenty murowane z cegły, posadowione na róŜnych poziomach. Wszystkie
ściany nośne murowne z cegły ceramicznej. Ściany piwnic mają grubość od 51cm do
94cm. Grubość ścian kondygnacji nadziemia wynosi od 42 do 81cm. Stropy piwnic
wykonane jako sklepienia ceglane oparte na łukach, murach i słupach ceglanych, a
takŜe jako odcinkowe na belkach stalowych. W nadziemnej części budynku
występują stropy drewniane, ceglane na belkach stalowych oraz sklepienia
kolebkowe i krzyŜowe. NadproŜa otworów okiennych i drzwiowych sklepione i płaskie.
W holu reprezentacyjne schody kamienne z granitu. Pozostałe schody kamienne i
drewniane na stalowych belkach policzkowych. Komunikację pomiędzy pierwszym a
drugim piętrem zapewniają klatki schodowe usytuowane w kaŜdym skrzydle budynku.
Hole o bogatym wystroju architektonicznym. Hol główny zdobiony jest herbowymi
kartuszami i sztukaterią. Tynki wewnętrzne
cementowo-wapienne. Posadzki z
wykładziny PCV, płytek gresowych i lastriko, w piwnicy cementowe. Elewacje z tynku
cementowo-wapiennego, z artykulacją w tynku szlachetnym barwionym w masie,
oraz z detalem ze sztucznego i naturalnego kamienia (piaskowiec róŜowy). Instalacje:
wodociągowo-kanalizacyjna, centralnego ogrzewania, elektryczna i teletech-niczne.
Obiekt nie posiada Ŝadnych zabezpieczeń przed wpływami szkód górniczych, zaś
jego odporność na działanie tych wpływów jest niewielka. Szacuje się, Ŝe jest to
odporność kategorii “0”.
ARKONA
ul. Wierzbowa 3, 41-908 Bytom. tel: (0-32) 286 44 76, fax: (0-32) 286 44 76, e-mail: [email protected]
www.arkona.elp.pl
6
Kubatura budynku sądowego: 43050m³
powierzchnia: 2609,0 m²
3. Opis elewacji
Elewacje tynkowane malowane, cokół rustykowy wykonany z róŜowego piaskowca,
jedynie na cokole skrzydła zachodniego zastosowano barwiony w kolorze piaskowca
sztuczny kamień. Cokół elewacji zachodniej pozbawiony jest płaski pozbawiony
rustykowych ciosów kamiennych. Detal naroŜy, oraz portali elewacji frontowej
wykonany z róŜowego piaskowca, detal opasek okiennych wykonany z barwionego
w kolorze piaskowca sztucznego kamienia. Detal opasek drzwiowych na pozostałych
elewacjach wykonany z barwionego sztucznego kamienia. Podziały poziome
wprowadzone są przez cokół, gzyms kordonowy pomiędzy kondygnacją parteru oraz
pierwszego piętra oraz gzyms koronujacy.
Elewacja wschodnia (frontowa) - 17 osiowa (2+2+1+5+1+1+2+4) niesymetryczna z
trzema ryzalitami ( dwoma bocznymi 2 osiowymi oraz środkowym
5-cio osiowym).
Ryzalit środkowy symetryczny . Wszystkie ryzality posiadają zbrojone naroŜniki do
wysokości pierwszego piętra wykonane z róŜowego piaskowa, powyŜej pierwszego
piętra
wykonane
z
barwionego
sztucznego
kamienia.
W
osiach
1,2,3,4,
12,13,14,15,16,17 okienka piwniczne z łuku odcinkowego zabezpieczone kratą. Okna
parteru w osiach 1,2,14,15,16,17
podzielone ślemieniem. Część nadślemienia
podzielona na dwie kwatery zakończona łukiem odcinkowym, część podślemienia
podzielona szczeblinkami na 4 pola . W osi 3,4, 12,13 brak okien na wysokości parteru.
W osi 5, 11 wejścia boczne ujęte w oprawę architektoniczną, Drzwi jednoskrzydłowe z
nadświetlem. W osi 7,8,9 zlokalizowano podcienia mieszczące drzwi dwuskrzydłowe,
płycinowe z nadświetlem drzwi wejścia głównego do budynku. Po bokach wejścia
umieszczono po dwa okna ( mniejsze na wysokości nadświetla jest dwuskrzydłowe, ze
skrzydłami dzielonymi szprosami. Większe z częścią nadślemienia podzieloną na dwa
pola zakończona łukiem odcinkowym, część podślemienia podzielona szczeblinkami
na 4 pola.) W osi 6 oraz 10 umieszczone są po 2 okna w układzie jak w osi 7,9. W
osiach 1,2,3,4,12,13,14,15,16,17 na wysokości pierwszego oraz drugiego piętra
umieszczone są okna dwupoziomowe, dwudzielne nadślemieniem zakończonym
prosto oraz czterodzielnym podślemieniem. W osi 5 oraz 11 na wysokości pierwszego
piętra okna dwupoziomowe, trójdzielne, z podziałem, nadślemie zakończone łukiem
odcinkowym. Podziały podślemienia szprosami na 6 pól. Na drugiej kondygnacji okna
dwupoziomowe, dwudzielne z dwudzielnym nadślemieniem oraz czterodzielnym
podślemieniem.
Nadślemie
zakończone
prosto.
W
osiach
6,7,8,9,10
okna
dwupoziomowe, dwudzielne z podziałami nadślemiania szprosami na 4 pola,
nadślemie zakończone łukiem odcinkowym. Podziały podślemienia szprosami na 4
ARKONA
ul. Wierzbowa 3, 41-908 Bytom. tel: (0-32) 286 44 76, fax: (0-32) 286 44 76, e-mail: [email protected]
www.arkona.elp.pl
7
pola. PowyŜej umiesczono rząd 9 okien dwupoziomowych z nadślemieniem
zakończonym łukiem odcinkowym oraz dzielonym szprosami na dwa pola w układzie
poziomym oraz podślemieniam dzielonym na 4 za pomocą szprosów.
W osi 6,10
powyŜej okien 3 poziomy umieszczono dodatkowo po jednym oknie identycznych z
dziewięcioma w rzedzie znajdującym się poniŜej.
Ryzalit środkowy oraz ryzalty boczne elewacji wschodniej zwieńczone są szczytami
ozdobionymi elementami ślimacznic wyrobionymi w sztucznym kamieniu. W polach
szczyów bocznych ryzalitów umieszczono prostokątne okna dzielone szprosami na
cztery pola. W osi 8 zostanie zrekonstruowana nisza która pierwotnie istniała w tym
miejscu a która w trakcie uŜytkowania obiektu odspoiła się od podłoŜa i odpadła.
Elewacja północna - 15
osiowa (3+3+1+8), niesymetryczna. W osiach 1,2,3,4,5,6
okienka piwniczne zakończone łukiem odcinkowym, zabezpieczone kratą.W osiach
1,2,3 na poziomie parteru umieszczone są okna dwupoziomowe, trójdzielne z
nadślemieniam zakończonym łukiem odcinkowym oraz podziałami nadślemienia
szprosami na sześć pól. Trójdzilene podślemie dzielone dodatkowo szprosami na sześć
pól. W osi 4,6 na poziomie parteru umieszczone okna dwupoziomowe, dwudzielne z
nadślemieniem zakończonym łukiem odcinkowym, podślemie podzielone dodatkowo
szprosami na 4 pola. W osi 5 na poziomie parteru , pierwszego oraz drugiego piętra
znajdują się okna trójdzielne, dwupoziomowe z nadślemieniem zakończonym łukiem
odcinkowym oraz podślemieniem dzielonym dodatkowo szprosami na 6 pól.
W osi 7 znajdują się drzwi dwuskrzydłowe z nadświetlem. PowyŜej na poziomie
pieszego
oraz
drugiego
piętra
umieszczono
okna
biforyjne
dwupoziomowe,
dwudzielne z dodatkowymi podziałami podślemiania szprosami na 8 pól.
W osi 1,2,3 na poziomie pierwszego oraz drugiego piętra znajdują się okna zdwojone,
dwupoziomowe, dwudzielne z nadślemieniem zamkniętym prosto oraz podślemieniem
podzielonym szprosami na 6 pól.
W osi 4,6 na pierwszej oraz drugiej kondygnacji umieszczono okna dwupoziomowe,
dwudzielne z nadślemieniem zamkniętym prosto oraz podślemieniem podzielonym
szprosami na 6 pól.
W osiach 8-15 na wysokości parteru pierwszej oraz drugiej kondygncji umieszczono
okna dwupoziomowe, dwudzielne z nadślemieniem zamkniętym łukiem odcinkowym
oraz podślemieniem podzielonym szprosami na 4 póla.
W osi 5 w partii dachowej umieszczony jest szczyt ozdobiony ślimacznicami
wyrobionymi w sztucznym kamieniu, w środku szczytu umieszczone jest okno
dwupoziomowe z nadślemieniem zakończonym łukiem odcinkowym oraz dzielonym
szprosami na dwa pola w układzie poziomym oraz podślemieniam dzielonym na 4 za
pomocą szprosów.
ARKONA
ul. Wierzbowa 3, 41-908 Bytom. tel: (0-32) 286 44 76, fax: (0-32) 286 44 76, e-mail: [email protected]
www.arkona.elp.pl
8
Elewacja zachodnia – 19 osiowa (8+1+4+6) niesymetryczna, w osiach 1-6 w partii
przyziemia okna do piwnicy zakończone łukiem odcinkowym, zabezpieczone kratą.
W osiach 14-19 znajdują się równieŜ okna piwniczne o większej wysokości
dwupoziomowe, dwudzielne, nadślemie zakończone łukiem odcinkowym, podślemie
podzielone dodatkowo szprosami na 4 pola.
W
osiach
1,2,3,4,5,6,7,15,16,17,18,19
na
poziomie
parteru
znajdują
się
okna
dwupoziomowe, dwudzielne z nadślemieniem zakończonym łukiem odcinkowym oraz
podślemieniem podzielonym na 4 szprosami. Na wysokości pierwszego oraz drugiego
piętra
umieszczone
są
okna
dwupoziomowe,
dwudzielne
z
nadślemienim
zakończonym prosto oraz podślemieniem podzielonym szprosami na 4.
W osi 8,9 na wysokości parteru oraz w osi 9 na trzech poziomach (parter, pierwsze i
drugie
piętro)
znajdują
się
mniejsze
okna
dwupoziomowe,
dwudzielne
z
nadślemieniem zakończonym łukiem odcinkowym.
W osi 10, 11,13 na wysokośi pierwszego oraz drugiego piętra zndjdują się wąskie okna
dwupoziomowe, dwudzielne z nadślemieniem zakończonym łukiem odcinkowym oraz
podślemienim podzielonym dodatkowo prosami na 4 pola. W osi 12 na trzech
poziomach znajduje się zdwojony otwór okienny którego stolarka jest dwupoziomowa,
dwudzielne, z nadślemieniem zakończonym łukiem odcinkowym oraz podślemieniem
dzielonym szprosami na 4 pola.
Elewacja południowa – 15 osiowa (8+3+1+3). W osiach 1,,4,5,6,9,10,11 znajdują się
prostokątne
okna
zabezpieczone
piwniczne
kratą. W
osi
dwupoziomowe
12, 13, 14, 15
z
podziałami
znajdują
się
szprosami
okna
na
6
piwaniczne
dwupoziomowe, dwudzielne z nadślemieniem zakończonym łukiem odcinkowym.
Okna zabezpieczone kratą. W osiach 2, 7 znajdują się zadaszone wejścia do
pomieszczeń piwnicznych. W osiach 1,2,3,4,5,6,7,8,9,10,11 na poziomie parteru,
pierwszego oraz drugiego piętra znajdują się okna dwupoziomowe, dwudzielne z
nadślemienim zakończonym łukiem odcinkowym oraz podślemieniem dzielonym
dodatkowo szprosami na 4 pola. W osiach ponad polami umieszczone są niewielkie
otwory słuŜące do wentylacji części strychowej.
W osi 12 na trzech pozimach umieszczono okna dwupoziomow, trójdzielne z
nadślemieniem zakończonym łukiem odcinkowym, podślemie zielone szprosami na
sześć pól. W partii dachowej niewielki szczyt z oknem dzielonym szprosami na sześć
pól, zakończonym łukiem odcinkowym. Szczyt ujęty w ślimacznice wyrobione w
sztucznym barwionym kamieniu.
W osiach 13, 14, 15 na poziomie parteru okna dwupoziomowe, trójdzielne z częścią
nadślemienia zakończoną łukiem odcinkowym oraz dodatkowo dzieloną na 6 pól
szprosami. Część podślemienia dzielona szprosami na 6 pól. W osiach na wysokości
pierwszego piętra oraz drugiego znajdują się zdwojone otwory okienne. Stolarka
ARKONA
ul. Wierzbowa 3, 41-908 Bytom. tel: (0-32) 286 44 76, fax: (0-32) 286 44 76, e-mail: [email protected]
www.arkona.elp.pl
9
dwupoziomowa,
dwudzielna
z
nadślemieniam
zakończonym
prosto
oraz
podślemieniem dzielonym dodatkowo szprosami na 6 pól.
III.
OPIS TECHNICZNY STANU ZACHOWANIA
Elewacje znajdują się w złym stanie zachowania. Widoczne są spękania konstrukcji (w
szczególności na elewacjach skrzydła południowego). Występujące uszkodzenia
powstały głównie wskutek prowadzonej w latach ubiegłych eksploatacji górniczej na
wielu pokładach bezpośrednio pod budynkiem oraz w jego otoczeniu. Lata penetracji
wody opadowej przez powstałe szczeliny, ubytki w spoinach i rozluźnienia bloków
kamienia naturalnego i sztucznego spowodowały znaczne szkody wtórne, równieŜ w
postaci odspojenia tynków od podłoŜa, tak Ŝe naprawę elewacji nie moŜna będzie
jedynie ograniczyć do miejscowych napraw – przemurowań i klejeń. Na elewacjach
występują tynki głuche i spękane w znacznym stopniu. Zniszczeniu uległy równieŜ
elementy dekoracji architektonicznej a w szczególności widać to na opaskach
okiennych, które w skutek pęknięć murów odspoiły się od podłoŜa co w rezultacie
moŜe doprowadzić do ich odpadnięcia. Na cokole wykonanym z piaskowca
występują spękania, spękania z przesunięciem oraz zwietrzenie wierzchniej warstwy
kamienia wskutek odziaływań atmosferycznych (podobnie jak miało to miejce w
przypadku tynków).
Na elewacji frontowej ,w szczytowej partii znajdowała się kiedyś nisza która uległa
uszkodzeniu i została zamurowana. W trakcie remontu przewiduje się jej odtworzenie.
IV.
PROGRAM POSTĘPOWANIA KONSERWATORSKIEGO
Zakres
robót
remontowych
związanych
z
odnowieniem
elewacji
obejmuje
następujące roboty remontowe:
Lico tynkowane:
1. po ustawieniu rusztowań, szczelne zabezpieczenie stolarki okiennej;
2. usunięcie zwietrzałych i odspojonych tynków z lica elewacji;
3. usunięcie starych powłok malarskich (farba emulsyjna) przy uŜyciu produktu Alkutex
Abbeizer; zuŜ. ok. O,3l/m2
4. klejenie pęknięć muru i nadproŜy Ŝywicami epoksydowymi po uprzednim odbiciu
tynków wzdłuŜ rys na szerokość ca 10cm po obu stronach rysy; ( w przypadku rys
których grubość przekracza 3mm naleŜy zainiekować iniektem polimerowocementowym, z ewentualną powtórną iniekcją kompozycją epoksydową.)
ARKONA
ul. Wierzbowa 3, 41-908 Bytom. tel: (0-32) 286 44 76, fax: (0-32) 286 44 76, e-mail: [email protected]
www.arkona.elp.pl
10
5. uzupełnienie tynków zewnętrznych zwykłych kat.III – tynki wapienno – cementowe
6. szpachlowanie całości z wtopieniem siatki szpachlą Funcosil Verbundmortel, zuŜ.
3,6kg/m2
7. suchą powierzchnię tynków zagruntować w całości produktem Funcosil HydroTiefengrund, zuŜ. 0,2l/m2
8. na zagruntowany tynk załoŜyć I warstwę malarską środkiem Funcosil Silicon
Streichpputz, zuŜ. 0,3 kg/m2
9. malowanie ostateczne farbą silikonową Funcosil LA Siliconfarbe zuŜ. 0,25 l/m2 w
kolorystyce jak podaje się niŜej;
10.wyprowadzić tynki ciągnione, uzupełnić gzymsy okapowe produktem Relo
Multispachtel oraz malować dwukrotnie farbami jw. W kolorach podanych w
projekcie kolorystyki zuŜ. 1,0 kg/m2/mm gr.
Renowacja kamiennego wystroju architektonicznego (sztuczny kamień)
1. Oczyszczenie powierzchni mechanicznie ze starych powłok malarskich
Do czyszczenia naleŜy uŜyć niskociśnieniowego urządzenia do piaskowania, np.
Shmidt, Cp,Rotec. Ścierniwo “Garni” i dysza rotacyjna-z wodą lub miejscowo bez
wody na sucho.
Produkt:”Garni”, zuŜ. ok. 2,0 kg/m2
W miejscach nadmiernie zabrudzonych, dodatkowe czyszczenie chemiczne, w
technologii jak dla cegły ceramicznej lub środkiem:
Produkt: Alkutex Fassadenreiniger Paste, zuŜ. ok. 0,3kg/m2
2. Usunięcie starych napraw i spoin.
3. Usunięcie odspojonych partii kamienia
4. Sklejenie spękań
Produkt: Aida Iniektionsleim, zuŜ. 1,5kg/l pustej przestrzeni.
Dwukomponentową suspensję iniekcyjną aplikować zastrzykami po uprzednim
zamknięciu rys klejem termoplastycznym.
5. OdkaŜenie miejsc korozji biologicznej
Produkt: Alkutex BFA Entferner, zuŜ. ok. 0,25 l/m2
Oczyszczone podłoŜe nasączyć preparatem, po 6 godzinach zmyć intensywnie
wodą.
6. Uzupełnić ubytki zaprawą renowacyjną w odpowiednim kolorze.
Produkt: Funcosil Restauriermörtel, zuŜ. 1,8kg/m2/1mm gr.
Zaprawa renowacyjna, której kolorystykę naleŜy dobrać mieszając barwniki Terra
di Siena 07-2 z Englischrot 06-2 lub po oczyszczeniu fragmentu i przesłaniu jej do
analizy laboratoryjnej.
7. Spoinowanie
Produkt: Funcosil ECC Fugenmortel, zuŜ. 4,0 kg/m2
ARKONA
ul. Wierzbowa 3, 41-908 Bytom. tel: (0-32) 286 44 76, fax: (0-32) 286 44 76, e-mail: [email protected]
www.arkona.elp.pl
11
Mineralna spoina, której kolorystykę takŜe naleŜy dobrać po oczyszczeniu
odpowiedniego fragmentu.
8. Malowanie farbami laserującymi w celu scalenia kolorystycznego
Produkt: Funcosil LA Siloconfarbe w kolorze Englischrot 06-2 mieszanym z Terra di
Siena 07-2 , zuŜ. 0,5 l/m2
W niniejszym programie postępowania konserwatorskiego, przyjęto technologie i materiały
do konserwacji firmy Remmers.
Renowacja kamiennego wystroju architektonicznego (kamień naturalny – róŜowy
piaskowiec)
1. Oczyszczenie powierzchni mechanicznie ze starych powłok malarskich
Do czyszczenia naleŜy uŜyć niskociśnieniowego urządzenia do piaskowania, np.
Shmidt, Cp,Rotec. Ścierniwo “Garni” i dysza rotacyjna-z wodą lub miejscowo bez
wody na sucho.
Produkt:”Garni”, zuŜ. ok. 2,0 kg/m2
W miejscach nadmiernie zabrudzonych, dodatkowe czyszczenie chemiczne, w
technologii jak dla cegły ceramicznej lub środkiem:
Produkt: Alkutex Fassadenreiniger Paste, zuŜ. ok. 0,3kg/m2
2. Usunięcie starych napraw i spoin.
3. Usunięcie odspojonych partii kamienia
4. Sklejenie spękań
Produkt: Aida Iniektionsleim, zuŜ. 1,5kg/l pustej przestrzeni.
Dwukomponentową suspensję iniekcyjną aplikować zastrzykami po uprzednim
zamknięciu rys klejem termoplastycznym.
5. OdkaŜenie miejsc korozji biologicznej
Produkt: Alkutex BFA Entferner, zuŜ. ok. 0,25 l/m2
Oczyszczone podłoŜe nasączyć preparatem, po 6 godzinach zmyć intensywnie
wodą.
6. Uzupełnić ubytki zaprawą renowacyjną w odpowiednim kolorze.
Produkt: Funcosil Restauriermörtel, zuŜ. 1,8kg/m2/1mm gr.
Zaprawa renowacyjna, której kolorystykę naleŜy dobrać mieszając barwniki Terra
di Siena 07-2 z Englischrot 06-2 lub po oczyszczeniu fragmentu i przesłaniu jej do
analizy laboratoryjnej.
7. Spoinowanie
Produkt: Funcosil ECC Fugenmortel, zuŜ. 4,0 kg/m2
Mineralna spoina, której kolorystykę takŜe naleŜy dobrać po oczyszczeniu
odpowiedniego fragmentu.
8. Impregnacja hydrofobizująca
Produkt: Funcosil SL, zuŜ. 0,5 l/m2
ARKONA
ul. Wierzbowa 3, 41-908 Bytom. tel: (0-32) 286 44 76, fax: (0-32) 286 44 76, e-mail: [email protected]
www.arkona.elp.pl
12
W niniejszym programie postępowania konserwatorskiego, przyjęto technologie i materiały
do konserwacji firmy Remmers.
ROBOTY DODATKOWE
- W trakcie remontu naleŜy wymienić, ze względu na zły stan techniczny, zadaszenia wejść
tylnych do budynku oraz do piwnicy znajdujących się od strony parkingów. Zadaszenia
przewiduje się jako gotowe zadaszenia których bogaty wybór dostępny jest w sprzedaŜy.
(Przykładowe zadaszenie znajduje się w załącznikach)
- doprowadzić do udroŜnienia okien piwniczych, których na dzień dzisiejszy znaczna część jest
zamurowan a stolarka okienna znajduje się w złum stanie technicznym.
Główna siedziba firmy :
Remmers Polska Sp. z o.o.
ul. Sowia 8
62-080 Tarnowo Podgórne
tel. (061) 816-81-00
fax. (061) 816-81-11
Przedstawiciel:
Piotr Szczepan
ul. Niedobczycka 77
44-218 Rybnik
Biuro i magazyn
tel. (032) 422-98-52
tel./fax. (032) 422-98-53
tel. kom. 691-50-56-14
Ze względu na specyfikę konserwacji obiektów zabytkowych (patrz zalecenia
konserwatorskie),
specjalistycznych
konieczne
jest
o właściwościach
zastosowanie
technologii
i
materiałów
odpowiednich do materiałów, z których
wzniesiono budynek. Projektant proponuje firmę Remmers, co umoŜliwi zastosowanie
kompletnej technologii konserwacji.
Kamienie (piaskowiec) oraz tynków, w przypadku stosowania innych producentów,
naleŜy zastosować materiały alternatywne, o właściwościach i parametrach
wskazanych w niniejszym programie postępowania konserwatorskiego lub lepszych.
NaleŜy stosować materiały posiadające stosowne atesty i świadczenia, materiały
dopuszczane do stosowania w obrocie publicznym na terenie Polski.
V. KOLORYSTYKA ELEWACJI
ARKONA
ul. Wierzbowa 3, 41-908 Bytom. tel: (0-32) 286 44 76, fax: (0-32) 286 44 76, e-mail: [email protected]
www.arkona.elp.pl
13
Dla przedmiotowego budynku przewiduje się następujący projekt kolorystyki elewacji,
z wykorzystaniem naturalnego koloru materiału ceramicznego ceglanego lica
elewacji oraz z zastosowaniem materiałów uzupełniających do cegły i kamienia firmy
Remmers.
1. Kolorytyka cokołu - odczyszczony kolor róŜowego piaskowca
2. kolorystyka elementów wykonanych z barwionego sztucznego kamienia –
odczyszczone elementy w kolorze zbliŜonym do koloru róŜowego piaskowca
3. kolorystyka ściany na wysokości parteru : kolor ENGLISCHROT 06-5 z palety firmy
Remmers
4. kolorystyka ścian na wysokości pierwszego oraz drugiego piętra: kolor ENGLISCHROT
06-5 z palety firmy Remmers
VI. WNIOSKI I ZALECENIA KONSERWATORSKIE
Wszystkie prace remontowe prowadzić ze szczególną starannością, biorąc pod
uwagę konieczność zachowania wymogów konserwatorskich zawartych w piśmie
Urzędu Miasta w Bytomiu; Referat Ochrony Zabytków AZ.4045-136/05 z dnia 30.05.2005
r. Prace wykonać zgodnie z zakresem i technologią uzgodnioną w zezwoleniu
Śląskiego Wojewódzkiego Konserwatora Zabytków w Katowicach oraz zgodnie z
treścią pozwolenia na budowę.
VII. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY
ZDROWIA
1. ZAKRES ROBÓT
Zakres robót obejmuje remont elewacji zespołu budynków sądowych Sądu
Rejonowego w Bytomiu.
1.1. Zagospodarowanie placu budowy
Zagospodarowanie
terenu
budowy
wykonuje
się
przed
rozpoczęciem
robót
budowlanych, co najmniej w zakresie:
a)
ogrodzenia terenu i wyznaczenia stref niebezpiecznych,
b)
wykonania dróg, wyjść i przejść dla pieszych,
c)
doprowadzenia energii elektrycznej oraz wody,
ARKONA
ul. Wierzbowa 3, 41-908 Bytom. tel: (0-32) 286 44 76, fax: (0-32) 286 44 76, e-mail: [email protected]
www.arkona.elp.pl
14
d)
odprowadzenia ścieków i ewentualnej ich utylizacji,
e)
urządzenia pomieszczeń higieniczno-sanitarnych i socjalnych,
f)
zapewnienia oświetlenia naturalnego i sztucznego,
g)
zapewnienia właściwej wentylacji,
h)
zapewnienia łączności telefonicznej,
i)
urządzenia składowisk materiałów i wyrobów
Teren budowy lub robót powinien być w miarę potrzeby ogrodzony lub skutecznie
zabezpieczony przed osobami postronnymi. Wysokość ogrodzenia powinna wynosić
co najmniej 1,5 m. W ogrodzeniu placu budowy lub robót powinny być wykonane
oddzielne bramy dla
ruchu pieszego oraz pojazdów mechanicznych i maszyn
budowlanych. Szerokość ciągu pieszego jednokierunkowego powinna wynosić co
najmniej 0,75 m, a dwukierunkowego 1,20 m. Dla pojazdów uŜywanych w trakcie
wykonywania robót budowlanych naleŜy wyznaczyć miejsca postojowe na terenie
budowy. Szerokość dróg komunikacyjnych na placu budowy lub robót powinna być
dostosowana do uŜywanych środków transportowych. Drogi i ciągi piesze na placu
budowy powinny być utrzymane we właściwym stanie technicznym. Nie wolno na
nich składować materiałów, sprzętu lub innych przedmiotów. Drogi komunikacyjne
dla wózków i taczek oraz pochylnie, po których dokonuje się ręcznego przenoszenia
cięŜarów
nie
powinny mieć
spadków
większych
niŜ 10%. Przejścia
i
strefy
niebezpieczne powinny być oświetlone i oznakowane znakami ostrzegawczymi lub
znakami zakazu. Przejścia o pochyleniu większym niŜ 15 % naleŜy zaopatrzyć w listwy
umocowane poprzecznie, w odstępach nie mniejszych niŜ 0,40 m lub schody o
szerokości nie mniejszej niŜ 0,75 m, zabezpieczone co najmniej z jednej strony
balustradą. Balustrada składa się z deski krawęŜnikowej o wysokości 0,15 m i poręczy
ochronnej umieszczonej na wysokości 1,10 m. Wolną przestrzeń pomiędzy deską
krawęŜnikową a poręczą naleŜy wypełnić w sposób zabezpieczający pracowników
przed upadkiem. Strefa niebezpieczna w której istnieje zagroŜenie spadania z
wysokości przedmiotów, powinna być ogrodzona balustradami i oznakowana w
sposób uniemoŜliwiający dostęp osobom postronnym. Strefa ta nie moŜe wynosić
mniej niŜ 1/10 wysokości, z której mogą spadać przedmioty, lecz nie mniej niŜ 6,0 m.
Przejścia, przejazdy i stanowiska pracy w strefie niebezpiecznej powinny być
zabezpieczone daszkami ochronnymi. Daszki ochronne powinny znajdować się na
wysokości nie mniejszej niŜ 2,4 m nad terenem w najniŜszym miejscu i być nachylone
pod kątem 45 w kierunku źródła zagroŜenia. Pokrycie daszków powinno być szczelne i
odporne na przebicie przez spadające przedmioty. Instalacje rozdziału energii
elektrycznej na terenie budowy powinny być zaprojektowane i wykonane oraz
utrzymywane i uŜytkowane w taki sposób, aby nie stanowiły zagroŜenia poŜarowego
lub
wybuchowego,
lecz
chroniły
pracowników
przed
poraŜeniem
prądem
elektrycznym. Roboty związane z podłączeniem, sprawdzaniem, konserwacją i
ARKONA
ul. Wierzbowa 3, 41-908 Bytom. tel: (0-32) 286 44 76, fax: (0-32) 286 44 76, e-mail: [email protected]
www.arkona.elp.pl
15
naprawą instalacji i urządzeń elektrycznych mogą być wykonywane wyłącznie przez
osoby posiadające odpowiednie uprawnienia. Nie jest dopuszczalne sytuowanie
stanowisk
pracy, składowisk
wyrobów
i
materiałów
lub
maszyn
i
urządzeń
budowlanych bezpośrednio pod napowietrznymi liniami elektroenergetycznymi lub w
odległości liczonej w poziomie od skrajnych przewodów, mniejszej niŜ:
a) 3,0 m - dla linii o napięciu znamionowym nie p rŜę kra czający m 1 KV,
b) 5,0 m - dla linii i napięciu znamionowym powyŜej 1 KV, lecz nieprzekraczającym 15
KV,
c) 10,0 m - dla linii o napięciu znamionowym powyŜej 15 KV, lecz nieprzekraczającym
30 KV,
d) 15,0 m - dla linii o napięciu znamionowym powyŜej 30 KV, lecz nieprzekraczającym
110 KV,
e)
30,0 m - dla linii o napięciu znamionowym powyŜej 110 KV.
śurawie samojezdne, koparki i inne urządzenia ruchome, które mogą zbliŜyć się na
niebezpieczną odległość
elektroenergetycznych,
do
w/w
powinny
być
napowietrznych
wyposaŜone
w
lub
kablowych
sygnalizatory
linii
napięcia.
Rozdzielnice budowlane prądu elektrycznego znajdujące się na terenie budowy
naleŜy zabezpieczyć przed dostępem osób nieupowaŜnionych. Rozdzielnice powinny
być usytuowane w odległości nie większej niŜ 50,0 m od
odbiorników energii. Przewody elektryczne zasilające
urządzenia mechaniczne
powinny być zabezpieczone przed uszkodzeniami mechanicznymi, a ich połączenia z
urządzeniami mechanicznymi wykonane w sposób zapewniający bezpieczeństwo
pracy osób obsługujących takie urządzenia. Okresowe kontrole stanu stacjonarnych
urządzeń
elektrycznych
pod
względem
bezpieczeństwa
powinny
być
przeprowadzane co najmniej jeden raz w miesiącu, natomiast kontrola stanu i
oporności izolacji tych urządzeń, co najmniej dwa razy w roku. NaleŜy zapewnić
dostateczną ilość wody zdatnej do picia pracownikom zatrudnionym na budowie
oraz do celów higieniczno - sanitarnych, gospodarczych i przeciwpoŜarowych. Na
terenie budowy powinny być wyznaczone, utwardzone i odwodnione miejsca do
składania materiałów i wyrobów. Składowiska materiałów, wyrobów i urządzeń
technicznych naleŜy wykonać w sposób wykluczający moŜliwość wywrócenia,
zsunięcia, rozsunięcia się lub spadnięcia składowanych wyrobów i urządzeń.
Materiały drobnicowe powinny być ułoŜone w stosy o wysokości nie większej niŜ 2,0 m,
a stosy materiałów workowanych ułoŜone w warstwach krzyŜowo do wysokości
nieprzekraczającej 10 - warstw.
Odległość stosów przy składowaniu materiałów nie powinna być mniejsza niŜ:
a) 0,75 m - od ogrodzenia lub zabudowań,
b) 5,00 m - od stałego stanowiska pracy.
ARKONA
ul. Wierzbowa 3, 41-908 Bytom. tel: (0-32) 286 44 76, fax: (0-32) 286 44 76, e-mail: [email protected]
www.arkona.elp.pl
16
Teren budowy powinien być wyposaŜony w sprzęt niezbędny do gaszenia poŜarów,
który powinien być regularnie sprawdzany, konserwowany i uzupełniany, zgodnie z
wymaganiami producentów i przepisów przeciwpoŜarowych. Ilość i rozmieszczenie
gaśnic
przenośnych
powinno
być
zgodne
z
wymaganiami
przepisów
przeciwpoŜarowych.
1.2. Roboty wykończeniowe
ZagroŜenia występujące przy wykonywaniu robót wykończeniowych:
–
upadek pracownika z wysokości (brak balustrad ochronnych przy podestach
roboczych, rusztowania; brak stosowania sprzętu chroniącego przed upadkiem z
wysokości przy wykonywaniu robót związanych z montaŜem lub demontaŜem
rusztowania),
-
uderzenie spadającym przedmiotem osoby postronnej korzystającej z
ciągu
pieszego usytuowanego przy budowanym lub remontowanym obiekcie budowlanym
(brak wygrodzenia strefy niebezpiecznej). Roboty wykończeniowe zewnętrzne
(elewacja budynku) mogą być wykonywane przy uŜyciu ruchomych podestów
roboczych oraz rusztowań np. „DOMENA”
MontaŜ rusztowań, ich eksploatacja i demontaŜ powinny być wykonane zgodnie z
instrukcją producenta lub projektem indywidualnym. Osoby zatrudnione, przy
montaŜu i demontaŜu rusztowań oraz monterzy podestów roboczych powinien
posiadać wymagane uprawnienia. Osoby dokonujące montaŜu i demontaŜu
rusztowań obowiązane są do stosowania
urządzeń zabezpieczających przed
upadkiem z wysokości. Przed montaŜem i demontaŜem rusztowań naleŜy wyznaczyć i
wygrodzić strefę niebezpieczną. Rusztowania i ruchome podesty robocze powinny
być wykorzystywane zgodnie z przeznaczeniem. Odbiór rusztowania dokonuje się
wpisem do dziennika budowy lub w protokóle odbioru technicznego. W przypadku
rusztowań systemowych dopuszczalne jest umieszczenie poręczy ochronnej
na
wysokości 1,00 m. Rusztowania z elementów metalowych powinny być uziemione i
posiadać instalację piorunochronną. Rusztowania usytuowane bezpośrednio przy
drogach, ulicach oraz w miejscach przejazdów
i przejść dla pieszych, powinny
posiadać daszki ochronne i osłonę z siatek ochronnych. Stosowanie siatek
ochronnych nie zwalnia z obowiązku stosowania balustrad. Roboty wykończeniowe
wewnętrzne mogą być wykonywane z rusztowań składanych typu „Warszawa"
(roboty tynkarskie, montaŜowe, instalacyjne) oraz drabin rozstawnych (roboty
malarskie). MontaŜ rusztowań, ich eksploatacja i demontaŜ powinny być wykonane
zgodnie z instrukcją producenta. MontaŜ i demontaŜ tego typu rusztowań moŜe być
przeprowadzony tylko i wyłącznie przez osoby odpowiednio przeszkolone w zakresie
jego konstrukcji, montaŜu i demontaŜu. Rusztowania tego typu powinny być
ARKONA
ul. Wierzbowa 3, 41-908 Bytom. tel: (0-32) 286 44 76, fax: (0-32) 286 44 76, e-mail: [email protected]
www.arkona.elp.pl
17
wykorzystywane zgodnie z przeznaczeniem. Dopuszcza się wykonywanie robót
malarskich przy uŜyciu drabin rozstawnych tylko do wysokości nieprzekraczalnej 4,0 m
od poziomu podłogi. Drabiny naleŜy zabezpieczyć przed poślizgiem i rozsunięciem się
oraz zapewnić ich stabilność. W pomieszczeniach, w których będą prowadzone
roboty malarskie roztworami wodnymi, naleŜy wyłączyć instalację elektryczną i
stosować zasilanie, które nie będzie mogło spowodować zagroŜenia prądem
elektrycznym. Przy ręcznej lub mechanicznej obróbce elementów kamiennych,
pracownicy powinni uŜywać środków ochrony indywidualnej, takich jak:
- gogle lub przyłbice ochronne,
- hełmy ochronne,
- rękawice wzmocnione skórą,
–
obuwie z wkładkami stalowymi chroniącymi palce stóp. Stanowiska pracy powinny
umoŜliwić swobodę ruchu, niezbędną do wykonywania pracy.
VIII. SPIS DOKUMENTACJI FOTOGRAFICZNEJ
Fot.1. Widok ogólny elewacji wschodniej
Fot.2. Widok górnej partii środkowego ryzalitu elewacji wschodniej.
Fot.3. Spękania ściany - południowa strona elewacji wschodniej.
Fot.4. Widok bocznego wejścia elewacji wschodniej
Fot.5. Spękania ściany oraz odspojone elementy kamienne
Fot.6. Pęknięcie z przesunięciem kamienia - elewacja wschodnia, wejście boczne.
Fot.7. Spękanie ściany, w naroŜniku południowej części elewacji wschodniej z
ryzalitem środkowym.
Fot.8. Pęknięcia opaski kamiennej otworu drzwiowego
Fot.9. Pęknięcia opaski kamiennej otworu drzwiowego
Fot.10. Pęknięcie ściany oraz odspojenie elementów kamiennych - Ryzalit środkowy
elewacji wschodniej.
Fot.11. Pęknięcie ściany oraz odspojenie elementów kamiennych - Ryzalit środkowy
elewacji wschodniej.
Fot.12. Peknięcie ściany oraz odspojenie elementów kamiennych opaski okiennej
- ryzalit środkowy elewacji wschodniej.
Fot.13. Spękania kamiennej opaski okiennej.
Fot.14,15. Spękania ścian oraz sklepienia w podcieniach wejścia głównego.
Fot.16. Widok spękanego fragmentu elewacji wschidniej.
Fot.17. Spękane elementy kamienne portalu wejścia bocznego.
ARKONA
ul. Wierzbowa 3, 41-908 Bytom. tel: (0-32) 286 44 76, fax: (0-32) 286 44 76, e-mail: [email protected]
www.arkona.elp.pl
18
Fot.18. Spękana ściana oraz odspojone elementy ze sztucznego kamienia opaski
okiennej.
Fot.19. Spękany cokół z róŜowego piaskowca - elewacja wschodnia.
Fot.20. Widok przyziemia - naroŜnik elewacji wschodniej oraz północnej ryzalitu ]
środkowego elewacji.
Fot.21. Widok spękanegogzymsu koronującego oraz spąkań ścian - naroŜnik elewacji
wschodniej oraz północnej ryzalitu środkowego elewacji.
Fot.22. Spękanie ścian oraz opaski okiennej wykonanej ze sztucznego kamienianaroŜnik elewacji wschodniej oraz północnej ryzalitu środkowego elewacji.
Fot.23. Widok spękań ściany oraz kamiennego cokołu.
Fot.24. Widok elewacji północnej.
Fot.25. Widok zamurowanego otworu okiennego elewacji północnej.
Fot.26. Widok ogólny elewacji zachodniej skrzydła północnego.
Fot.27. Widok naroŜa skrzydła północnego oraz zachodniego.
Fot.28. Spękania ściany, gzymsu międzykondygnacyjnego - elewacja zachodnia
skrzydła północnego
Fot.29. Spękania ściany oraz cokołu - elewacja zachodnia skrzydła północnego.
Fot.30. Spękania ściany oraz cokołu - elewacja zachodnia skrzydła północnego.
Fot.31. Widok spękań ściany oraz kamiennego cokołu.
Fot.32. Widok fragmentu elewacji północnej skrzydła zachodniego.
Fot.32. Widok fragmentu elewacji północnej skrzydła zachodniego.
Fot.33. Spękania w dolnej części elewacji północnej skrzydła zachodniego.
Fot.34. Spękania w dolnej części elewacji północnej skrzydła zachodniego.
Fot.35. Widok elewacji zachodniej skrzydła południowego.
Fot.36. Fragment elewacji zachodniej skrzydła południowego, widoczne pęknięcia
ściany oraz gzymsu koronującego.
Fot.37. Fragment elewacji zachodniej skrzydła południowego. Widok spękań
konstrukcyjnych ściany.
Fot.38. Widok spękań ściany zachodniej skrzydła południowego.
Fot.39. Widok spękań ściany zachodniej skrzydła południowego.
Fot.40. Widok spękania ściany - elewacja zachodnia skrzydła południowego.
Fot.41. Widok spękania ściany - elewacja zachodnia skrzydła południowego.
Fot.42. Widok spękań cokołu oraz ściany - elewacja zachodnia skrzydła
południowego.
Fot.43. Widok spękań cokołu oraz ściany - elewacja zachodnia skrzydła
południowego.
Fot.44. Widok spękań cokołu oraz ściany - elewacja zachodnia skrzydła
południowego.
Fot.45. Widok spękań cokołu oraz ściany - elewacja zachodnia skrzydła
ARKONA
ul. Wierzbowa 3, 41-908 Bytom. tel: (0-32) 286 44 76, fax: (0-32) 286 44 76, e-mail: [email protected]
www.arkona.elp.pl
19
południowego.
Fot.46. Widok ogólny elewacji południowej.
VIII. SPIS DOKUMENTACJI RYSUNKOWEJ
1. Sytuacja, skala 1:1000
2. elewacja wschodnia, skala 1:100
3. elewacja zachodnia, skala 1:100
4. elewacja południowa, skala 1:100
5. elewacja północna, skala 1:100
Kolorystyka
1. kolorystyka - elewacja wschodnia, rysunek bezskalowy
2. kolorystyka - elewacja zachodnia, rysunek bezskalowy
3. kolorystyka - elewacja południowa, rysunek bezskalowy
4. kolorystyka - elewacja północna, rysunek bezskalowy
IX. ZAŁĄCZNIKI
1.
Uprawnienia budowlane
2.
Uprawnienia konserwatorskie
3.
Zaświadczenie przynaleŜności do Izby Architektów
4.
Karty techniczne materiałów
5. Postanowienie Śląskiego Wojewódzkiego Konserwatora Zabytków w Katowicach z
dnia 09.05.2005 w sprawie powierzenia przez Wojewodę Śląskiego Gminie Bytom
prowadzenia niektórych zadań z zakresu sprawowania ochrony zabytków
zawartego przez Wojewodę Śląskiego z Gminą Bytom reprezentowaną przez
Prezydenta Miasta Bytom;
6. Pismo Urzędu Miejskiego w Bytomiu Referatu Ochrony Zabytków z dnia 30.05.2005 z
wytycznymi konserwatorskimi dla remontu budynku Sądu Rejonowego w Bytomiu z
tytułu szkód górniczych;
7. Wyrok wydany przez Sąd Okręgowy w Katowicach w imieniu Rzeczypospolitej
Polskiej, z dnia 25.02.2004, z powództwa Skarbu Państwa - Prezesa Sądu
Okręgowego w Katowicach przeciwko Bytomskiej Spółce Restrukturyzacji Kopalń
Spółce z o.o. w Bytomiu i Zakładowi Górniczemu „Centrum” Spółce z o.o. w
Bytomiu, o naprawienie szkody górniczej w budynku Sądu Rejonowego w Bytomiu;
X. OŚWIADCZENIE PROJEKTANTA
ARKONA
ul. Wierzbowa 3, 41-908 Bytom. tel: (0-32) 286 44 76, fax: (0-32) 286 44 76, e-mail: [email protected]
www.arkona.elp.pl
20
Na podstawie art. 20 ustęp 4 Ustawy z dnia 16 kwietnia 2004r. o zmianie ustawy
– Prawo budowlane oświadczam, Ŝe
„Programem postępowania konserwatorskiego remontu elewacji
budynku Sądu Rejonowego w Bytomiu”
sporządzony został zgodnie z obowiązującymi przepisami oraz zasadami wiedzy
technicznej.
Bytom, czerwiec 2006
ARKONA
ul. Wierzbowa 3, 41-908 Bytom. tel: (0-32) 286 44 76, fax: (0-32) 286 44 76, e-mail: [email protected]
www.arkona.elp.pl
21
