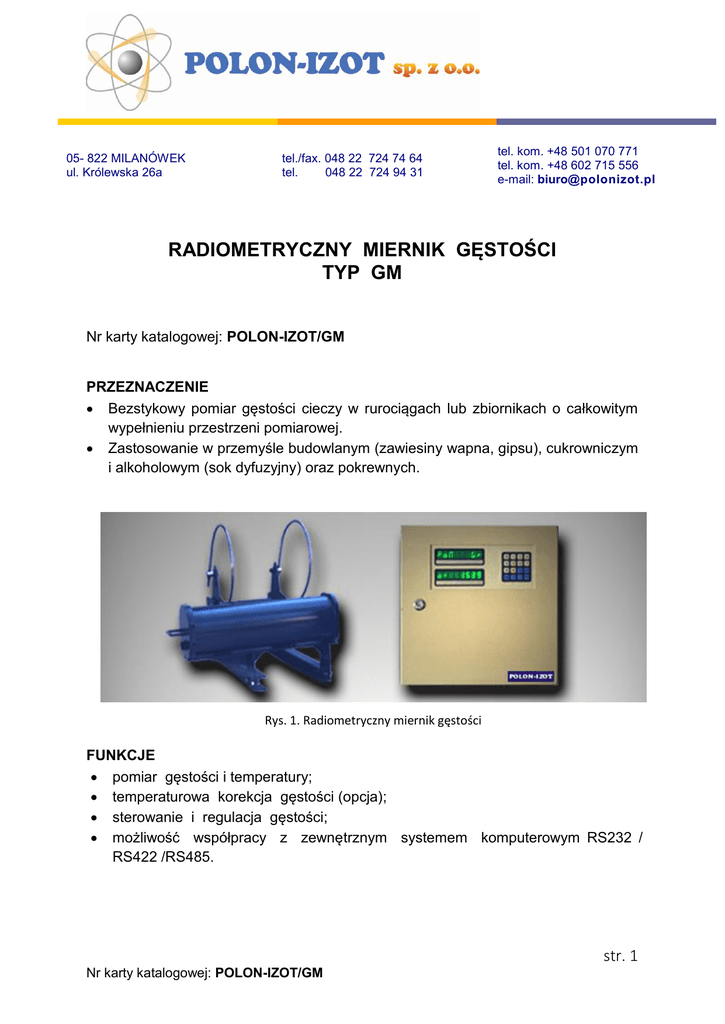

RADIOMETRYCZNY MIERNIK GĘSTOŚCI TYP GM

05- 822 MILANÓWEK
ul. Królewska 26a
tel./fax. 048 22 724 74 64
tel.
048 22 724 94 31
tel. kom. +48 501 070 771
tel. kom. +48 602 715 556
e-mail: [email protected]
RADIOMETRYCZNY MIERNIK GĘSTOŚCI
TYP GM
Nr karty katalogowej: POLON-IZOT/GM
PRZEZNACZENIE
 Bezstykowy pomiar gęstości cieczy w rurociągach lub zbiornikach o całkowitym
wypełnieniu przestrzeni pomiarowej.
 Zastosowanie w przemyśle budowlanym (zawiesiny wapna, gipsu), cukrowniczym
i alkoholowym (sok dyfuzyjny) oraz pokrewnych.
Fot. Nr 1 Izotopowy Miernik Gęstości
Rys. 1. Radiometryczny miernik gęstości
FUNKCJE
 pomiar gęstości i temperatury;
 temperaturowa korekcja gęstości (opcja);
 sterowanie i regulacja gęstości;
 możliwość współpracy z zewnętrznym systemem komputerowym RS232 /
RS422 /RS485.
str. 1
Nr karty katalogowej: POLON-IZOT/GM
PARAMETRY TECHNICZNE
 zakres pomiarowy
 zakres pomiarowy temperatury
 zewnętrzna średnica rur
 grubość ścianki
 przepływ cieczy
0,6 ÷ 3,5 g/cm3
- 25 ÷ 200°C
100 ÷ 406 mm
≤ 12 mm dla Ø 300 mm
laminarny
Istnieje możliwość indywidualnego dopasowania parametrów technicznych miernika
do potrzeb klienta.
WYJŚCIA STANDARDOWE


4 wyjścia dwustanowe (opcjonalnie do 8)
2 wyjścia analogowe

wyjście szeregowe np. do PC
obc. ≈ 24 V, 1 A
0 ÷ 10 V, Imax = 10 mA /
4 ÷ 20 mA, R= 0,5 kΩ
RS232 / RS422 / RS485
Progi zadziałania wyjść przekaźnikowych oraz zakresy działania wyjść analogowych
ustawiane przy pomocy klawiatury.
WARUNKI PRACY

temp. otoczenia :
 sterownik
 głowica
 wilgotność względna
+5 ÷ +40°C
-25 ÷ +55°C
20 ÷ 80 % H2O przy 20°C
Sterownik i głowica posiada zabezpieczenie pyło- i bryzgoszczelne dla stopnia
ochrony IP-64 wg PN-93/E-08106.
Istnieje możliwość indywidualnego dopasowania warunków pracy miernika do potrzeb
klienta.
ZASILANIE
 napięcie
 częstotliwość
 pobór mocy
230 V ± 15 %
50 Hz
≤ 30 W
GABARYTY I CIĘŻAR
 głowica
 sterownik
750 x 560 x 360 mm ; ≤ 80 kg
400 x 400 x 210 mm ; ≤ 12 kg
Zakład posiada Zezwolenia D-16408 oraz D-16409 Departamentu Ochrony
Radiologicznej uprawniające do instalowania, obsługi, konserwacji i produkcji
izotopowej aparatury kontrolno-pomiarowej.
Instalację i uruchomienie gwarantuje producent.
str. 2
Nr karty katalogowej: POLON-IZOT/GM
