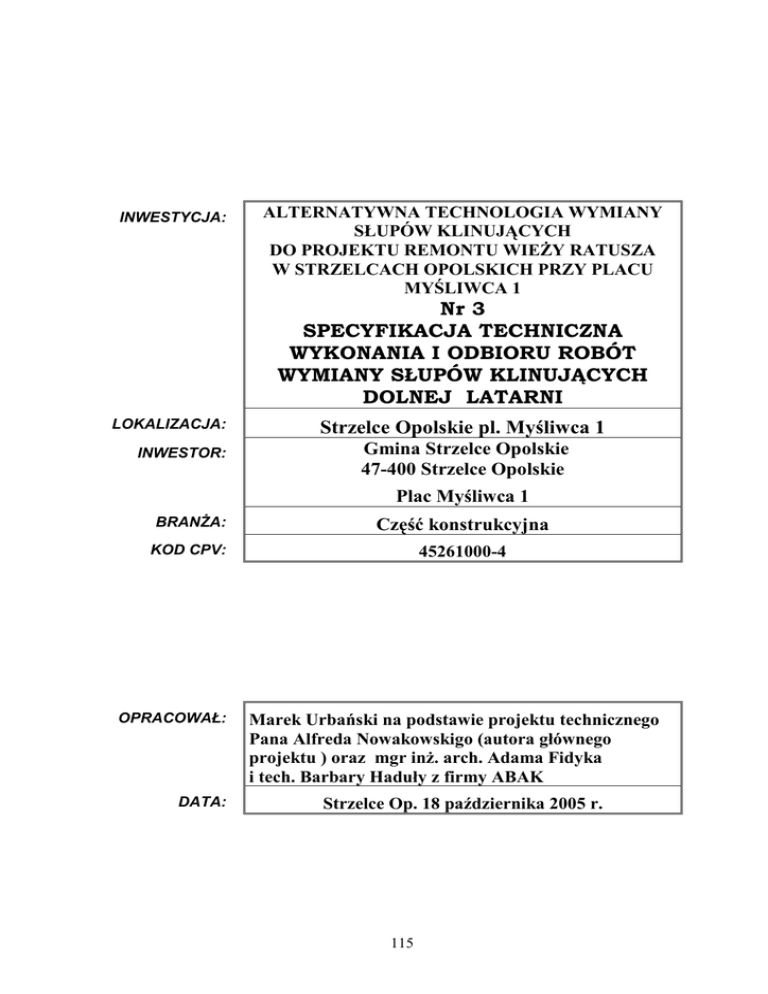

Specyfikacja techniczna wykonania i odbioru robót

INWESTYCJA:
ALTERNATYWNA TECHNOLOGIA WYMIANY
SŁUPÓW KLINUJĄCYCH
DO PROJEKTU REMONTU WIEśY RATUSZA
W STRZELCACH OPOLSKICH PRZY PLACU
MYŚLIWCA 1
Nr 3
SPECYFIKACJA TECHNICZNA
WYKONANIA I ODBIORU ROBÓT
WYMIANY SŁUPÓW KLINUJĄCYCH
DOLNEJ LATARNI
LOKALIZACJA:
INWESTOR:
Strzelce Opolskie pl. Myśliwca 1
Gmina Strzelce Opolskie
47-400 Strzelce Opolskie
Plac Myśliwca 1
BRANśA:
Część konstrukcyjna
KOD CPV:
45261000-4
OPRACOWAŁ:
DATA:
Marek Urbański na podstawie projektu technicznego
Pana Alfreda Nowakowskigo (autora głównego
projektu ) oraz mgr inŜ. arch. Adama Fidyka
i tech. Barbary Haduły z firmy ABAK
Strzelce Op. 18 października 2005 r.
115
1. Wstęp
1.1. Przedmiot specyfikacji technicznej
Przedmiotem opracowania jest specyfikacja techniczna wykonywania i odbioru robót dla wymiany
słupów klinujących wieŜy Ratusza w Strzelcach Opolskich.
Pozostałe roboty związane z remontem wieŜy zostały ujęte w odrębnym opracowaniu – dokumentacji
projektowej wykonanej przez firmę ARRT w 2001 roku.
1.2. Podstawa opracowania
- Projekt zamienny montaŜu klinów usztywniających konstrukcję hełmu wieŜy Ratusza
w
Strzelcach Opolskich (autor Alfred Nowakowski , inŜ. Kazimierz Mróz))
1.3. Zakres stosowania specyfikacji technicznej
Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i
realizacji robót wymienionych w punkcie 1.1.
1.4. Przedmiot i zakres robót objętych specyfikacją techniczną:
Przedmiotem robót objętych niniejszą specyfikacją techniczną jest wymiana uszkodzonych
elementów konstrukcyjnych hełmu wieŜy – słupów klinujących.
Zakres robót objętych specyfikacją techniczną:
- demontaŜ konstrukcji drewnianej
- montaŜ konstrukcji drewnianej
W specyfikacji ujęto takŜe zagadnienia związane z przygotowaniem placu budowy oraz montaŜem
rusztowań – zagadnienia ujęte równieŜ w dokumentacji projektowej wykonanej przez firmę ARRT w
2001 roku.
1.5. Nazwy i kody robót wg Wspólnego Słownika Zamówień (CPV):
Grupa - 45200000-9 Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych
lub ich części oraz roboty w zakresie inŜynierii lądowej i wodnej.
Klasa - 45260000-7 Roboty w zakresie wykonywania pokryć i konstrukcji dachowych i inne podobne
roboty specjalistyczne.
Kategoria - 45261000-4 Wykonywanie pokryć i konstrukcji dachowych oraz podobne roboty.
45261100-5 Wykonanie konstrukcji dachowych
2. Materiały
2.1. Uwagi ogólne
Wykonawca przedstawi Inspektorowi nadzoru szczegółowe informacje dotyczące zamawiania
materiałów i odpowiednie aprobaty techniczne lub świadectwa badań laboratoryjnych do zatwierdzenia
przez Inspektora nadzoru. Materiały budowlane powinny spełniać wymagania jakościowe określone
Polskimi Normami i aprobatami technicznymi.
Materiały nieodpowiadające wymaganiom jakościowym zostaną przez Wykonawcę wywiezione
z terenu budowy, bądź złoŜone w miejscu wskazanym przez Inspektora nadzoru.
KaŜdy rodzaj robót, w którym znajdują się niezbadane i nie zaakceptowane materiały
Wykonawca wykonuje na własne ryzyko, licząc się z jego nieprzyjęciem i niezapłaceniem. Wykonawca
zapewni, aby tymczasowo składowane materiały, do czasu gdy będą one potrzebne do robót, były
zabezpieczone przed zawilgoceniem, zachowały swoją jakość i właściwość, i były dostępne do kontroli
przez Inspektora nadzoru. Miejsca czasowego składowania materiałów będą zlokalizowane w obrębie
terenu budowy w miejscach uzgodnionych z Inspektorem nadzoru.
2.2. Zastosowane materiały podstawowe:
- Materiał konstrukcyjny z drewna
modrzewiowego:
Materiał zaimpregnowany ogniochronnie
i grzybobójczo, dostarczony przez Inwestora
116
słupy klinujące 30x40x100cm – 8 szt.
słupy klinujące 30x30x210cm – 8 szt.
- Drewno konstrukcyjne do wymiany
uszkodzonych elementów
- Stalowe elementy montaŜowe (łoŜa na
kliny) oraz rama stalowa.
Drewno modrzewiowe klasy C 24,
zaimpregnowane ogniochronnie do NRO i
grzybobójczo
– ocynkowane klasy S 355J2G3(18G2) i ze stali
nierdzewne
3. Sprzęt
Wykonawca jest zobowiązany do uŜywania jedynie takiego sprzętu, który nie spowoduje
niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak i przy
wykonywaniu czynności pomocniczych. Sprzęt winien uzyskać akceptacje Inspektora nadzoru.
Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być utrzymywany w
dobrym stanie i gotowości do pracy. Będzie spełniał normy ochrony środowiska i przepisy dotyczące
jego uŜytkowania.
Wykonawca dostarczy Inspektorowi nadzoru kopie dokumentów potwierdzających dopuszczenie
sprzętu do uŜytkowania, tam gdzie jest to wymagane przepisami.
Przewiduje się zastosowanie następującego sprzętu:
Wymagane posiadanie znaku bezpieczeństwa „B”
- Sprzęt do prac wysokościowych
zgodny z PN-EN 358 i 813 , PN-EN 361,
PN-EN 354 , PN-EN 355 , PN-EN 362 , PN-EN
360, PN-EN 353-2, PN-EN-353-1, PN-EN-341,
PN-EN-795, PN-EN 566, PN-EN 397, PN-EN
892, PN-EN 354 , PN-EN 12278 , PN-EN 363
Wymagane posiadanie świadectwa dopuszczenia
- Wyciąg jednomasztowy z napędem
elektrycznym 0.5 T.
UDT
Oprócz w/w przewiduje się zastosowanie sprzętu pomocniczego jak piła mechaniczna, spawarka,
Ŝuraw okienny, wózek
4. Transport
Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną
niekorzystnie na jakość wykonywanych robót i właściwości przewoŜonych materiałów.
Wykonawca będzie usuwać na bieŜąco, na własny koszt, wszelkie zanieczyszczenia spowodowane
jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy
Przewiduje się wykorzystanie następujących środków transportowych:
- ciągnik kołowy 55-63 kW
- samochód skrzyniowy,
- przyczepa dłuŜycowa do samochodu 10t
5. Wykonanie robót
5.1.
Wymagania ogólne wykonania robót
Wykonawca robót odpowiedzialny jest za jakość ich wykonania oraz za ich zgodność z
dokumentacją projektową, specyfikacjami technicznymi i poleceniami Inspektora nadzoru.
117
Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową oraz za jakość
zastosowanych materiałów i wykonywanych robót, za ich zgodność z dokumentacją projektową,
specyfikacjami technicznymi, programem zapewnienia jakości, projektem technologii i organizacji robót
oraz poleceniami Inspektora nadzoru.
Następstwa jakiegokolwiek błędu spowodowanego przez Wykonawcę w wykonywaniu robót,
zostaną, jeśli wymagać tego będzie Inspektor nadzoru, poprawione przez wykonawcę na jego koszt.
Decyzje Inspektora nadzoru dotyczące akceptacji lub odrzucenia materiałów i etapów robót
będą oparte na wymaganiach sformułowanych w dokumentach umowy, dokumentacji projektowej i w
specyfikacjach technicznych, a takŜe w normach i wytycznych.
Polecenia Inspektora nadzoru dotyczące realizacji robót będą wykonywane przez Wykonawcę
nie później niŜ w czasie przez niego wyznaczonym, pod groźbą wstrzymania robót. Skutki finansowe z
tytułu wstrzymania robót w takiej sytuacji ponosi Wykonawca.
Wszelkie roboty powinny być wykonane zgodnie z dokumentacją projektową, szczegółowymi
warunkami określonymi w ogólnych warunkach technicznych wykonywania i odbioru robót
budowlano-montaŜowych, normach, aprobatach technicznych i instrukcjach producentów oraz zgodnie
z zasadami sztuki budowlanej. W celu określenia jakości wykonanych robót naleŜy po zakończeniu
kaŜdego etapu robót ulegających zakryciu dokonać odbiorów poprzez wpisy do dziennika budowy.
Ewentualne zmiany w dokumentacji projektowej naleŜy uzgodnić z projektantem.
Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących
bezpieczeństwa i higieny pracy, a w szczególności zapewni i będzie utrzymywał wszelkie urządzenia
zabezpieczające, socjalne, oraz sprzęt i odpowiednią odzieŜ dla ochrony Ŝycia i zdrowia osób
zatrudnionych na budowie , takŜe przeszkoli pracowników w zakresie pracy na wysokości z uzyskaniem
stosownych zaświadczeń , a wszelkie koszty z tym związane nie podlegają odrębnej zapłacie i są
uwzględnione w cenie umownej.
Przygotowanie terenu budowy
5.2.
Zamawiający w terminie określonym w dokumentach umowy przekaŜe Wykonawcy teren
budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, przekaŜe
dziennik budowy oraz jeden egzemplarz dokumentacji projektowej i jeden egzemplarz specyfikacji
technicznych.
Do obowiązków Wykonawcy naleŜy opracowanie planu bezpieczeństwa i ochrony zdrowia.
Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji kontraktu,
aŜ do zakończenia i odbioru ostatecznego robót. Wykonawca dostarczy, zainstaluje
i będzie utrzymywać tymczasowe urządzenia zabezpieczające, w tym: ogrodzenia, poręcze, oświetlenie,
sygnały i znaki ostrzegawcze, dozorców oraz wszystkie inne środki niezbędne do ochrony robót,
wygody społeczności i innych. Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i
przyjmuje się, Ŝe jest włączony w cenę umowną.
5.3.
MontaŜ rusztowań
MontaŜ rusztowań naleŜy prowadzić zgodnie z Rozporządzeniem Ministra Infrastruktury
z dn. 6.02.2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych
(Dz.U z2003r. Nr 48, poz. 401)
- Osoby zatrudnione przy montaŜu i demontaŜu rusztowań powinni posiadać wymagane
uprawnienia. Odbiór rusztowania potwierdza się wpisem w dzienniku budowy lub
w protokole odbioru technicznego.
- Badania eksploatacyjne naleŜy przeprowadzić kaŜdorazowo po całkowitym zakończeniu robót
montaŜowych rusztowania.
- Rusztowania powinny być kaŜdorazowo sprawdzane, przez kierownika budowy lub uprawnioną
osobę, po silnym wietrze, opadach atmosferycznych oraz działaniu innych czynników,
stwarzających zagroŜenie dla bezpieczeństwa wykonania prac, i przerwach roboczych dłuŜszych niŜ
10 dni oraz okresowo, nie rzadziej niŜ raz w miesiącu.
- Rusztowanie powinno posiadać osłonę z siatek ochronnych.
118
5.4.
Roboty rozbiórkowe
- Roboty rozbiórkowe naleŜy prowadzić zgodnie z Rozporządzeniem Ministra Infrastruktury z
dn. 6.02.2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót
budowlanych (Dz.U z 2003r. Nr 48, poz. 401.0), a w szczególności:
▪ Usuwanie jednego elementu nie powinno wywoływać nieprzewidzianego spadania lub
zawalenia się innego
▪ Prowadzenie robót rozbiórkowych, jeŜeli zachodzi moŜliwość obalenia części
konstrukcji obiektu przez wiatr, jest zabronione. Podczas wiatru o szybkości większej niŜ 10
m/sek. naleŜy roboty wstrzymać.
▪ W czasie rozbiórki przebywanie ludzi na niŜej połoŜonych kondygnacjach jest
zabronione.
▪ Gromadzenie materiału rozbiórkowego na stropach, schodach i innych konstrukcyjnych
częściach obiektu jest zabronione.
- Przed rozpoczęciem robót rozbiórkowych naleŜy w porozumieniu z operatorem sieci
telefonii komórkowej zdemontować istniejącą instalację nadawczą. NaleŜy równieŜ
zabezpieczyć instalację elektryczną na wieŜy.
- NaleŜy inwentaryzować rozbierane elementy w celu łatwego ponownego montaŜu (numeracja
elementów lub inny sposób zapewniający bezproblemowy ponowny montaŜ).
- Przy demontaŜu elementów naleŜy zabezpieczać pozostałe (nie rozebrane) części, przez
zastosowanie tymczasowych podpórek czy zastrzałów, które zabezpieczą przed
przypadkowymi przesunięciami elementy pozostawione.
- Konstrukcje poszczególnych segmentów (słupy klinujące) stanowią przestrzenne sztywne
bryły i usuwanie pojedynczych elementów naleŜy przeprowadzać z zastosowaniem podpór
tymczasowych zapewniających w dalszym ciągu geometryczną stabilność pozostałej części.
5.5
-
MontaŜ konstrukcji drewnianej:
MontaŜ konstrukcji drewnianej wykonywać zgodnie z projektem budowlanym.
Elementy więźby zabezpieczyć przeciwogniowo do NRO.
Elementy więźby dachowej stykające się z murem lub z betonem powinny być w miejscu styku
odizolowane zgodnie z projektem .
Elementy rozebrane zniszczone, zagrzybione nie nadające się do ponownego montaŜu naleŜy
wymienić na identyczne z nowego drewna zaimpregnowanego (materiał Inwestora), w
porozumieniu z inspektorem nadzoru i kierownikiem budowy.
Wykonawca moŜe (po ocenie nośności połączeń) wykonywać pewne partie konstrukcji na ziemi i
montować częściowo scalone elementy. Zwraca się uwagę na staranne wykonanie połączeń
elementów i podnoszenie segmentu w odpowiedni sposób zapewniający niezmienność
zmontowanej geometrii.
Elementy nadające się do ponownego zamontowania oraz nowo wykonane zaimpregnować
preparatami owado-grzybobójczymi i ogniochronnymi. Elementy stalowe nowe bądź istniejące
zabezpieczyć antykorozyjnie – nie dotyczy elementów ze stali nierdzewnej.
-
-
-
6. Kontrola jakości robót
6.1.
Uwagi ogólne:
W celu określenia jakości wykonanych robót naleŜy po zakończeniu kaŜdego etapu robót
dokonać komisyjnych odbiorów.
Wykonawca jest odpowiedzialny za pełną kontrolę jakości robót i stosowanych materiałów.
Wykonawca zapewni odpowiedni system kontroli. W przypadku, gdy minimalne wymagania co do
zakresu badań i ich częstotliwości nie zostały określone w specyfikacji technicznej, Inspektor nadzoru
ustali jaki zakres kontroli jest konieczny, aby zapewnić wykonanie robót zgodnie z umową.
119
Wszystkie badania i pomiary będą przeprowadzane zgodnie z wymaganiami norm oraz w
szczególnych przypadkach wytycznych krajowych albo innych procedur, zaakceptowanych przez
Inspektora nadzoru.
Inspektor nadzoru moŜe dopuścić do uŜycia tylko te wyroby i materiały, które są dopuszczone do
obrotu i powszechnego stosowania w budownictwie zgodnie z art.10 ust.5 ustawy z dnia 7 lipca 1994 r.
- Prawo budowlane (Dz. U. Nr 89, poz. 414 z późniejszymi zmianami)
Kontrola jakości montaŜu konstrukcji drewnianych:
6.2.
Badania jakości wykonywać zgodnie z Warunkami technicznymi wykonania i odbioru robót
budowlano-montaŜowych tom I, rozdz. 8. Konstrukcje i elementy z drewna oraz materiałów
drewnopochodnych.
- badanie jakości drewnianych elementów konstrukcyjnych oraz łączników,
- badanie wykonanych elementów konstrukcji przed ich zmontowaniem (sprawdzenie wykonania
połączeń, sprawdzenie wymiarów elementów, sprawdzenie wilgotności drewna,
- kontrola jakości gotowej konstrukcji (sprawdzenie prawidłowości kształtu i głównych wymiarów
konstrukcji, sprawdzenie prawidłowości oparcia konstrukcji na podporach i rozstawu elementów
składowych, sprawdzenie prawidłowości złączy między elementami konstrukcji, sprawdzenie
odchyłek wymiarowych oraz odchyleń od kierunku poziomego i pionowego.
7. Odbiór robót.
Czynności związane z odbiorami przedmiotu zamówienia
7.1 Wykonawca będzie informował Zamawiającego (Inspektora nadzoru) poprzez stosowny wpis
do dziennika budowy o terminie zakończenia robót zanikających i ulegających zakryciu.
Zamawiający (Inspektor nadzoru) dokona odbioru w terminie 3 dni od daty zgłoszenia.
Nie przystąpienie do odbioru w tym terminie upowaŜnia Wykonawcę do odbioru jednostronnego i
kontynuowania dalszych prac. JeŜeli Wykonawca nie poinformuje Zamawiającego (Inspektora
nadzoru) o terminie zakończenia robót zanikających i ulegających zakryciu, będzie musiał odkryć
roboty lub wykonać odkrywkę niezaleŜnie od kosztów wykonanych robót, a następnie doprowadzić
budowę do stanu poprawnego.
7.2 Odbiorów dokonuje komisja powołana przez Zamawiającego.
7.3 Odbiór końcowy nastąpi po zakończeniu całości prac objętych umową.
7.4 W odbiorach będą uczestniczyć kierownik budowy, inspektorzy nadzoru inwestorskiego
i autorskiego, a takŜe przedstawiciele uŜytkownika.
7.5 Zakończenie wszystkich robót i przeprowadzenie z wynikiem pozytywnym wymaganych prób i
sprawdzeń, kierownik budowy stwierdza wpisem do dziennika budowy. Wymagane jest aby
inspektor nadzoru potwierdził zgodność wpisu ze stanem faktycznym.
Po potwierdzeniu przez inspektora nadzoru wpisu kierownika budowy do dziennika budowy
Wykonawca zgłasza gotowość do odbioru na piśmie .
7.6 W ciągu 7 dni od terminu zgłoszenia Zamawiający powołuje komisję odbiorową
i powiadamia Wykonawcę o terminie odbioru końcowego.
7.7 Wykonawca skompletuje i przedstawi Zamawiającemu, poprzez dołączenie do zgłoszenia
gotowości do odbiorów, dokumenty pozwalające na ocenę prawidłowego wykonania części oraz
kompletnego przedmiotu umowy, a w szczególności:
- dziennik budowy,
- certyfikaty, deklaracje zgodności, atesty, aprobaty techniczne, świadectwa jakości,
- protokoły odbiorów technicznych
Do odbioru końcowego dokumentację zgodnie z wymogami Prawa Budowlanego:
- oświadczenie kierownika budowy o zgodności wykonania przedmiotu zamówienia z
120
projektem budowlanym (wykonawczym) i warunkami pozwolenia na budowę,
przepisami i obowiązującymi Polskimi Normami,
- wypełniony dziennik budowy,
7.8 Jeśli w toku czynności odbiorowych zostanie stwierdzone , Ŝe przedmiot umowy nie osiągnął
gotowości do odbioru z powodu nie zakończenia robót lub nie przeprowadzenia wszystkich prób
Zamawiający moŜe odmówić odbioru i rozpocząć naliczanie kar umownych.
7.9 Jeśli w toku czynności odbioru zostaną stwierdzone wady i usterki nadające się do usunięcia
Zamawiający moŜe odmówić odbioru do czasu usunięcia wad i usterek. Zamawiający wyznacza
termin usunięcia wad i usterek (nie dłuŜszym jednak niŜ 14 dni).
W przypadku nie dotrzymania
terminu Zamawiający rozpocznie naliczanie kar umownych.
7.10 Jeśli w toku czynności odbioru zostaną stwierdzone wady nie nadające się do usunięcia oraz
gdy przedmiot umowy nie będzie moŜna wykorzystać zgodnie z jego przeznaczeniem Zamawiający
odstąpi od umowy z winy Wykonawcy naliczając kary umowne, a w przypadku szkód
przekraczających wartość kar umownych zaŜąda odszkodowania uzupełniającego na zasadach
ogólnych określonych w Kodeksie Cywilnym.
7.11 Jeśli w toku czynności odbioru zostaną stwierdzone wady nie nadające się do usunięcia, które
nie uniemoŜliwiają wykorzystanie przedmiotu umowy Zamawiający wystąpi
o obniŜenie
ceny umownej.
7.12 Z czynności odbioru sporządza się protokół, który będzie zawierał ustalenia dokonane w
toku odbioru.
8. Podstawa płatności
8.1
Wymagania ogólne.
Podstawą płatności jest cena ryczałtowa podana przez Wykonawcę i przyjęta przez
Zamawiającego w dokumentach umownych (ofercie).
Wynagrodzenie ryczałtowe, będzie uwzględniać wszystkie czynności wymagania i badania
składające się na jej wykonanie, określone dla tej roboty w specyfikacjach technicznych
iw
dokumentacji projektowej.
Cena wykonania robót obejmuje:
- koszty organizacji i przygotowania placu budowy,
- koszty wykonania robót objętych zakresem zamówienia,
- koszty materiałów budowlanych (z wyjątkiem materiałów dostarczonych przez inwestora),
- koszty sprzętu niezbędnego do wykonania prac,
- koszty transportu materiałów budowlanych,
- koszty transportu i składowania materiałów rozbiórkowych,
- koszty zuŜycia mediów niezbędnych do prowadzenia budowy,
Wynagrodzenie ryczałtowe robót będą obejmować:
-
robociznę bezpośrednią wraz z narzutami,
wartość zuŜytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i
transportu na teren budowy,
wartość pracy sprzętu wraz z narzutami,
koszty pośrednie i zysk kalkulacyjny,
podatki obliczone zgodnie z obowiązującymi przepisami, ale z wyłączeniem podatku VAT,
Koszty związane z organizacją i przygotowaniem placu budowy obejmują zaleŜnie od potrzeb m.in.:
121
-
ustawienie, utrzymanie oraz usunięcie po zakończeniu budowy tymczasowego oznakowania i
oświetlenia oraz barier zgodnie z wymaganiami bezpieczeństwa ruchu,
opłaty lub dzierŜawy terenu,
przygotowanie terenu (uzgodnienia na czas robót z właścicielem stacji telefonii komórkowej
firmą POLKOMTEL),
doprowadzenie terenu do stanu pierwotnego ,
zabezpieczenie galerii wieŜy .
9. Przepisy związane
9.1. Przepisy ogólne:
- Ustawa z dnia 7 lipca 1994r – Prawo Budowlane (tekst jednolity Dz. U nr 106 poz.1126 z
2000r. z późniejszymi zmianami).
- Rozporządzenie Ministra Infrastruktury z dn. 15. czerwca 2002r. w sprawie warunków
technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr75 z 2002r.tekst jednolity - poz. 690).
- Warunki techniczne wykonania i odbioru robót budowlano-montaŜowych.
Tom I.
Budownictwo Ogólne.
- Ogólna specyfikacja techniczna ST B-00.000.00 „Wymagania ogólne” (wyd. „PROMOCJA” Sp.
z o.o. – 2004 r.).
- Instrukcje techniczne producentów materiałów budowlanych.
- Rozporządzenie Ministra Infrastruktury z dn. 26.06.2002r. w sprawie dziennika budowy,
montaŜu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące
bezpieczeństwa i ochrony zdrowia (Dz.U z 2002r. Nr 108, poz 838 z późniejszymi zmianami).
- Rozporządzenie Ministra Infrastruktury z dn. 6.02.2003r. w sprawie bezpieczeństwa i higieny
pracy podczas wykonywania robót budowlanych (Dz.U z 2003r. Nr 48, poz. 401.0).
9.2
9.3
-
-
Rusztowania
Warunki techniczne wykonania i odbioru robót budowlano-montaŜowych.
Tom I.
Budownictwo Ogólne, rozdz.5. Rusztowania i deskowania
PN-M-47900-1 Rusztowania stojące metalowe robocze-Określenia, podział i główne parametry
PN-M-47900-2 Rusztowania stojące metalowe robocze-Rusztowania stojakowe z rur
PN-M-47900-3 Rusztowania stojące metalowe robocze-Rusztowania ramowe
PN-M-47900-4 Rusztowania stojące metalowe robocze-Złącza
Konstrukcje drewniane
Warunki techniczne wykonania i odbioru robót budowlano-montaŜowych tom I, rozdz. 8.
Konstrukcje i elementy z drewna oraz materiałów drewnopochodnych.
Warunki techniczne wykonania i odbioru robót budowlano-montaŜowych tom I, rozdz. 20.
Zabezpieczenia ogniochronne.
Warunki techniczne wykonania i odbioru robót budowlano-montaŜowych tom I, rozdz. 21.
ochrona elementów i konstrukcji z drewna i materiałów drewnopochodnych przed korozją
biologiczną i chemiczną.
PN-B-03150 Konstrukcje z drewna i materiałów drewnopodobnych. Obliczenia statyczne i
projektowanie.
PN-D-01001 Tarcica. Podział, nazwy i określenia.
PN-D-01006 Ochrona drewna. Klasyfikacja i terminologia metod konserwacji drewna.
PN-D-01012 Tarcica. Wady.
122
-
PN-D-94021 Tarcica iglasta konstrukcyjna sortowana metodami wytrzymałościowymi.
PN-M-81000 Gwoździe. Ogólne wymagania i badanie.
PN-M-82054.00 Śruby, wkręty i nakrętki. Podział i oznaczenie.
BN-80/7159-04/01 Konstrukcje z drewna i materiałów drewnopochodnych. Metody badań i
kryteria oceny wytrzymałościowej. Badania złączy na łączniki mechaniczne
PN-B-03161 Konstrukcje drewniane. Metody badań. Złącza na sworznie i śruby
PN-B-03162 Konstrukcje drewniane. Metody badań. Złącza na pierścienie zębate
123
Czynności związane z odbiorem zamówienia:
Odbiór pierwszej części zadania i odbiór końcowy nastąpi w czasie 14 dni, licząc od dnia
zgłoszenia przez wykonawcę gotowości do odbioru.
Zamawiający powoła komisję, która będzie go reprezentować podczas odbioru 1 części robót oraz
odbioru końcowego. W szczególności w pracach tej komisji będą uczestniczyć: inspektorzy
nadzoru inwestorskiego i autorskiego oraz przedstawiciele uŜytkownika.
Do zgłoszenia gotowości odbioru wykonawca winien dołączyć wszystkie istotne dokumenty, a w
szczególności:
• Dziennik budowy
• protokoły odbiorów technicznych,
• certyfikaty, deklaracje zgodności, atesty, aprobaty techniczne świadectwa jakości na
wykorzystane w przedmiotowej robocie materiały, produkty i urządzenia,
oraz dodatkowo do zgłoszenie odbioru końcowego
• oświadczenie kierownika budowy o zgodności wykonania przedmiotu umowy z projektem
budowlanym (wykonawczym) i warunkami pozwolenia na budowę, innymi
obowiązującymi dokumentami oraz przepisami prawa i Polskimi Normami,
• dziennik prac konserwatorskich,
• projekt wykonawczy z naniesionymi w trakcie realizacji zmianami.
Odbioru robót zanikających i ulegających zakryciu dokona Inspektor nadzoru w ciągu 3 dni, licząc
od dnia zgłoszenia przez wykonawcę zakończenia robót zanikających i ulegających zakryciu
(odpowiedni wpis do dziennika budowy). Nie przystąpienie przez Inspektora nadzoru do odbioru
zgłoszonego zakresu robót, upowaŜnia wykonawcę do odbioru jednostronnego i kontynuacji prac.
JeŜeli wykonawca nie poinformował Inspektora nadzoru o zakończeniu robót zanikających lub
ulegających zakryciu, w konsekwencji czego nie będzie moŜliwości dokonania odbioru, to
zobowiązany będzie doprowadzić do stanu umoŜliwiającego przeprowadzenie odbioru, bez
względu na związane z tym koszty.
Wykonawca umoŜliwi uczestniczenie Inspektorowi nadzoru podczas przeprowadzania
wymaganych prób i sprawdzeń. Termin przeprowadzenia tych prób wyznacza wykonawca poprzez
wpis do dziennika budowy, z co najmniej 3 dniowym wyprzedzeniem. Nie spełnienie tego warunku
przez wykonawcę spowoduje konieczność ponownego przeprowadzenia próby lub sprawdzenia,
niezaleŜnie od związanych z tym kosztów.
Pozytywne zakończenie wszystkich robót zanikających i ulegających zakryciu oraz wymaganych
prób i sprawdzeń winno zostać stwierdzone poprzez odpowiedni wpis kierownika budowy,
potwierdzony przez Inspektora nadzoru (potwierdzenie zgodności ze stanem faktycznym).
Po przeprowadzeniu czynności odbioru zostanie sporządzony i podpisany przez przedstawicieli
wykonawcy i Zamawiającego protokół odbioru.
124
