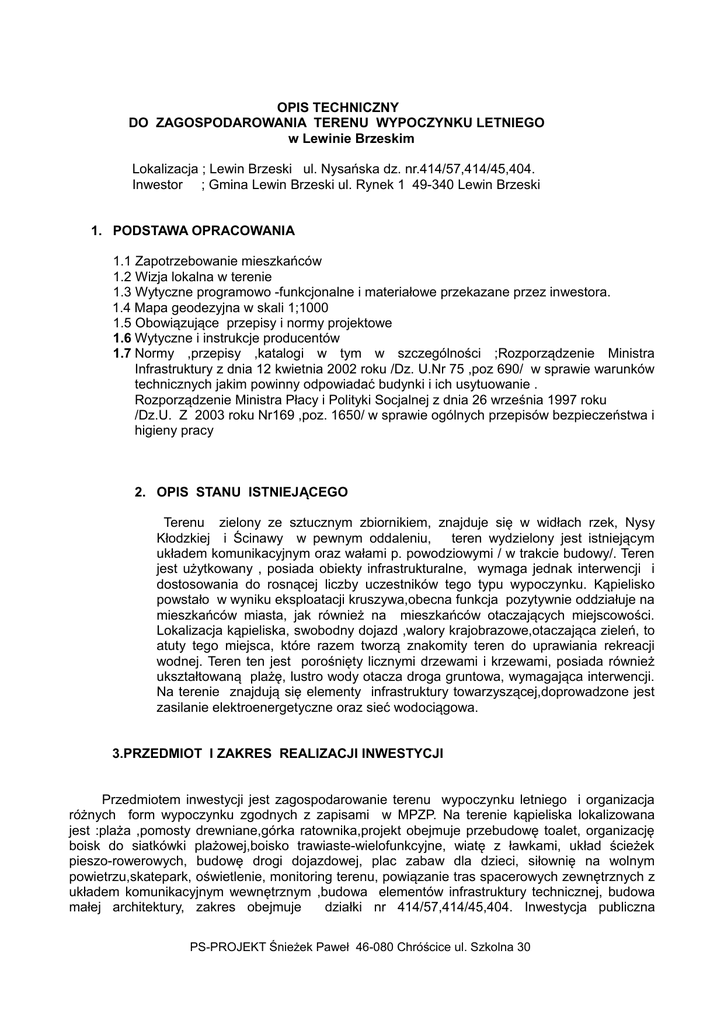

OPIS TECHNICZNY DO ZAGOSPODAROWANIA TERENU

OPIS TECHNICZNY
DO ZAGOSPODAROWANIA TERENU WYPOCZYNKU LETNIEGO
w Lewinie Brzeskim
Lokalizacja ; Lewin Brzeski ul. Nysańska dz. nr.414/57,414/45,404.
Inwestor ; Gmina Lewin Brzeski ul. Rynek 1 49-340 Lewin Brzeski
1. PODSTAWA OPRACOWANIA
1.1 Zapotrzebowanie mieszkańców
1.2 Wizja lokalna w terenie
1.3 Wytyczne programowo -funkcjonalne i materiałowe przekazane przez inwestora.
1.4 Mapa geodezyjna w skali 1;1000
1.5 Obowiązujące przepisy i normy projektowe
1.6 Wytyczne i instrukcje producentów
1.7 Normy ,przepisy ,katalogi w tym w szczególności ;Rozporządzenie Ministra
Infrastruktury z dnia 12 kwietnia 2002 roku /Dz. U.Nr 75 ,poz 690/ w sprawie warunków
technicznych jakim powinny odpowiadać budynki i ich usytuowanie .
Rozporządzenie Ministra Płacy i Polityki Socjalnej z dnia 26 września 1997 roku
/Dz.U. Z 2003 roku Nr169 ,poz. 1650/ w sprawie ogólnych przepisów bezpieczeństwa i
higieny pracy
2. OPIS STANU ISTNIEJĄCEGO
Terenu zielony ze sztucznym zbiornikiem, znajduje się w widłach rzek, Nysy
Kłodzkiej i Ścinawy w pewnym oddaleniu,
teren wydzielony jest istniejącym
układem komunikacyjnym oraz wałami p. powodziowymi / w trakcie budowy/. Teren
jest użytkowany , posiada obiekty infrastrukturalne, wymaga jednak interwencji i
dostosowania do rosnącej liczby uczestników tego typu wypoczynku. Kąpielisko
powstało w wyniku eksploatacji kruszywa,obecna funkcja pozytywnie oddziałuje na
mieszkańców miasta, jak również na mieszkańców otaczających miejscowości.
Lokalizacja kąpieliska, swobodny dojazd ,walory krajobrazowe,otaczająca zieleń, to
atuty tego miejsca, które razem tworzą znakomity teren do uprawiania rekreacji
wodnej. Teren ten jest porośnięty licznymi drzewami i krzewami, posiada również
ukształtowaną plażę, lustro wody otacza droga gruntowa, wymagająca interwencji.
Na terenie znajdują się elementy infrastruktury towarzyszącej,doprowadzone jest
zasilanie elektroenergetyczne oraz sieć wodociągowa.
3.PRZEDMIOT I ZAKRES REALIZACJI INWESTYCJI
Przedmiotem inwestycji jest zagospodarowanie terenu wypoczynku letniego i organizacja
różnych form wypoczynku zgodnych z zapisami w MPZP. Na terenie kąpieliska lokalizowana
jest :plaża ,pomosty drewniane,górka ratownika,projekt obejmuje przebudowę toalet, organizację
boisk do siatkówki plażowej,boisko trawiaste-wielofunkcyjne, wiatę z ławkami, układ ścieżek
pieszo-rowerowych, budowę drogi dojazdowej, plac zabaw dla dzieci, siłownię na wolnym
powietrzu,skatepark, oświetlenie, monitoring terenu, powiązanie tras spacerowych zewnętrznych z
układem komunikacyjnym wewnętrznym ,budowa elementów infrastruktury technicznej, budowa
małej architektury, zakres obejmuje
działki nr 414/57,414/45,404. Inwestycja publiczna
PS-PROJEKT Śnieżek Paweł 46-080 Chróścice ul. Szkolna 30
przeznaczona dla dzieci i młodzieży ale również adresowana do osób starszych, inwestycja ma
na celu aktywność w zakresie wypoczynku i rekreacji ale również celem jest promocja i
podniesienie prestiżu miasta.
Zakres inwestycji obejmuje:
4. OPIS PRZYJĘTYCH ROZWIAZAŃ:
Charakterystyka następujących elementów ;
-plaża
-molo-pomosty drewniane
-górka ratownika
-przebudowa toalet
-boiska do siatkówki plażowej
-boisko trawiaste wielofunkcyjne
-wiata z ławkami
-plac zabaw dla dzieci
-siłownia na wolnym powietrzu
-skatepark
-ścieżki pieszo-rowerowe
-drogi dojazdowe z oświetleniem
-pomost dla wędkarzy,kajakarzy
-elementy małej architektury
Wymagania techniczne i użytkowe podane są w projekcie oraz w opracowaniach
branżowych .
4.1 ZASADY OGÓLNE
W ramach przebudowy terenu wypoczynku letniego należy :
4.1.1. PLAŻA I DNO KĄPIELISKA
W ramach przebudowy projektuje się plażę do leżakowania jak i zejścia w głąb kąpieliska,w tym
celu należy dokonać wymiany piasku w obrębie plaży i w głąb lustra wody do 1,0 m na głębokość
0,4 m ,granice plaży określa projekt zagospodarowania.
Dno lustra wody, przed przystąpieniem do prac należy spenetrować,oczyścić z elementów
niebezpiecznych, średnia głębokość wody od 0,00 na poziomie plaży do -4,2 m na poziomie
projektowanego pomostu równoległego do krawędzi plaży. Przed oddaniem kąpieliska użytku
należy spenetrować dno w strefach brzegowych przez nurków.
Na tablicach zamieścić regulamin użytkowania,
podać głębokość wody w punktach
charakterystycznych,opisać dopuszczalne zachowania uczestników wypoczynku.
4.1.2. MOLO -POMOST DREWNIANY ,REKREACYJNY
Budowa pomostu polegać będzie na wykonaniu palowania z pali drewnianych z drewna
modrzewiowego lub dębowego, długość pali 8,0 m przekrój 0,25 m przy założeniu kotwienia w
stabilnym gruncie dna kąpieliska, poziomie pomostu ok.1,0 m nad poziom lustra wody,.Pomost
posiadać będzie dwa przyczółki żelbetowe osadzone na gruncie brzegu plaży wg.rys.
szczegółowego. Podest posiada długość ramienia około 40,0 m w głąb kąpieliska,126,0 m wzdłuż
linii brzegowej i drugie ramię około 40 m w kierunku linii brzegowej, na długości pierwszego
ramienia około 20 m od brzegu projektowana jest część rekreacyjna
pomostu,platforma widokowa o pow. do 25m2 ,projektowane są zejścia z pomostu na poziom
lustra wody/pokazano na rys.zagosp./ wykonać wg rys. szczegółowych.
Szerokość użytkowa pomostów 1,8 m ,nawierzchnia drewniana ,drewno modrzewiowe,
co dwadzieścia metrów po jednej stronie pomostu projektuje się miejsca odpoczynku -drewniane
ławki wmontowane w poszycie pomostu. Powierzchnia pokładu pomostu wystaje ponad
PS-PROJEKT Śnieżek Paweł 46-080 Chróścice ul. Szkolna 30
powierzchnię lustra wody około 1,2 m w przy jego średnim stanie wód gruntowych,przy
najniższych poziomach do 2,0 m. Wzdłuż pomostu projektuje się balustrady drewniane wysokości
1,10m z przerwami od od strony kąpieliska, w narożach pomostu zejścia na inny poziom, lub
schody do wody. W części wypoczynkowej pomostu, balustrada jest w jednym segmencie
rozbieralna, po stronie plaży,oznaczono na rysunku szczegółowym. Wszystkie elementy
drewniane impregnowane ciśnieniowo na kolor jasno brązowy.
Pomost nie będzie wyposażony w żadne instalacje.
W trakcie realizacji projektu należy stosować materiały i wyroby posiadające obowiązujące
świadectwa dopuszczenia do stosowania w budownictwie lub jeśli są przedmiotem Norm
Państwowych, zaświadczenie producenta potwierdzające ich zgodność z postanowieniami
odpowiednich norm.
Wszelkie roboty budowlane winny być prowadzone zgodnie ze sztuką budowlaną i polskimi
normami.
4.1.3. GÓRKA RATOWNIKA
Istniejące wzniesienie, położone w centralnej części kąpieliska jest pozostałością
poeksploatacyjną,projekt
zagospodarowania
przewiduje
regularne
ukształtowanie
skarp,utwardzenie korony nasypu kostką betonowa, wykonanie ciągu pieszego wykonanego z
pociętych bali dębowych układanych wg projektu branżowego. Platforma na wzniesieniu
przewidziana jest dla ratowników, to miejsce zalecane jest do organizacji pobytu ratowników, na
kąpielisku,miejsce z dobrym widokiem na plażę
4.1.4. PRZEBUDOWA TOALET
Projektowana jest przebudowa istniejących toalet,obiekt parterowy skromnie wyposażony
zamieniamy na obiekt wyposażony w media, dodatkowo wprowadza się urządzenia sanitarneantywandal, projektowana jest również toaleta dla niepełnosprawnych, rozwiązania szczegółowe
podano w proj.branżowym, projektowane jest szambo V-10,0 m3 w miejscu istniejącego szamba.
4.1.5.
BOISKO DO SIATKÓWKI PLAŻOWEJ
W obrębie kąpieliska wyznaczono teren do rekreacji ruchowej ,boiska do siatkówki plażowej
wykonać zgodnie z projektem,osadzić betonowe fundamenty z tuleją na montaż słupków do
naciągu siatki, w oznaczonym polu z powierzchni terenu usunąć warstwę humusu i gruntu do
głębokości 50 cm i wypełnić żółtym piaskiem /średnio ziarnistym/ przykrywając górną krawędź
fundamentu warstwą 20 cm piasku.
4.1.6. BOISKO TRAWIASTE WIELOFUNKCYJNE
W oznaczonym miejscu zlokalizowano boisko trawiaste wielofunkcyjne o wymiarach 24,0 mx44,0m
z bramkami do piłki ręcznej, piłkochwytami z siatki polipropylenowej o oczkach 100mmx100mm
gr. 3 mm. Siatka osadzona na konstrukcji stalowej zakotwionej w fundamencie min 0,3x0,3
głębokości 1,3 m. Wysokość piłkochwytu 4,0 m.
Teren pod boisko użyźnić mechanicznie, nawieźć warstwę humusu gr.15 cm ,uwałować i zasiać
trawę, przeprowadzić pielęgnację.
4.1.7.
WIATA
Projektowana wiata to obiekt w kształcie sześciokąta,wisanego w okrąg o średnicy r=5,0 m i
PS-PROJEKT Śnieżek Paweł 46-080 Chróścice ul. Szkolna 30
wysokości 3,5m od nawierzchni do okapu. Elementy konstrukcyjne wykonane są z drewna, a
połączenia to elementy stalowe jak również ściągi z pręta gładkiego o 22 AO. Wiata pokryta jest
papo-dachówką
układaną na deskowaniu gr.2,4cm.Wszystkie elementy drewniane należy
impregnować ciśnieniowo. Wiata wyposażona jest w ławki mocowane w gruncie , posadzka to
nawierzchnia szutrowa w obramowaniu wykonanym z obrzeża chodnikowego, przecięta ścieżką
wykonaną z bali drewnianych /bali dębowych/.
Fundament wiaty to stopy fundamentowe 80 cm x 80 cm x 80 cm z betonu C10/15,zbrojone
koszem o 12 AIII z zakotwionym elementem stalowym do montażu słupa.
4.1.8. PLAC ZABAW DLA DZIECI
Projektowany plac zabaw przeznaczony jest do użytku publicznego ,urządzenia winne
posiadać niezbędne certyfikaty poświadczające ich bezpieczeństwo i zgodność z normami .
Projektowany plac zabaw winien być bezpieczny i funkcjonalny o konstrukcji wykonanej z drewna .
i metalu, są też takie elementy które wymuszają zastosowanie materiałów
innych np. zjeżdżalnie, zawiesia czy liny. Elementy nośne konstrukcji wykonane z drewna o
przekroju okrągłym o średnicy 10 i 6 cm .Elementy nośne urządzeń winne być solidnie
zamocowane w gruncie, gwarantując stabilność, bezpieczeństwo i długotrwałość użytkowania.
Drewno winne być malowane impregnatami olejowymi do drewna zapewniając trwałą ochronę
przed czynnikami atmosferycznymi i biologicznymi .Elementy metalowe np., ześlizg zjeżdżalni
winien być wykonany ze stali nierdzewnej. Całość winna być wykonana na warstwie piasku żółtego
o gr.50 cm, w obramowaniu z palisady Ø 12 cm lub kantówki 9,0 cm x 9,0cm.
Wykaz zastosowanych elementów
1. wieża z dachem czterospadowym
2. zjeżdżalnia
3. schody
4. przeplotnia linowa
5. zjeżdżalnia
6. schody
7. przeplotnia linowa
8. przeplotnia z siedziskiem
9. drabinka skośna
10. drabinka pozioma
11. huśtawka wagowa koniki
12. huśtawka fela
Projektowany plac zabaw jest wpisany w trójkąt ,otoczony ciągiem komunikacyjnym szerokości
2 ,5m, z dojściem z trzech stron działki,plac zabaw jest zlokalizowany centralnie . Przestrzeń
nawierzchni placu zabaw wypełniona jest piaskiem gr. 50 cm. Koniecznością jest dwukrotna
wymiana piasku w ciągu roku .Teren placu zabaw będzie oświetlony.
4.1.9.
SIŁOWNIA NA WOLNYM POWIETRZU
Celem instalowania siłowni na świeżym powietrzu jest zapewnienie mieszkańcom możliwości
ruchu i ułatwienie dostępu do atrakcyjnego sposobu dbania o kondycje fizyczną,zapobieganie
patologiom społecznym, tworzenie atrakcyjnych form spędzenia wolnego czasu.
Przyjęto urządzenia do ćwiczeń dla wszystkich grup wiekowych i płci,dzieci i młodzieży jak
również osób starszych,mężczyzn i kobiet, przyjęto 11 urządzeń które ustawione na fundamencie
o wym. 50x50x90cm z betonu,rozstawione w terenie zgodnie z rys. zagospodarowania posiadają
utwardzony plac dla 1-go stanowiska o wym.2,5mx4,5m.
Utwardzenia dokonać kostką betonową gr.6 cm,z obrzeżem chodnikowym po obwodzie.
PS-PROJEKT Śnieżek Paweł 46-080 Chróścice ul. Szkolna 30
4.1.10.
SKATEPARK
Skatepark jest kolejnym miejscem w obrębie kąpieliska gdzie będzie zapewniony pełny
dostęp do atrakcyjnego sposobu spędzenia wolnego czasu przez osoby lubiące ruch.
W celu zapewnienia wysokiego poziomu budowy instalacji elementów skateparku, należy
spełnić następujące wymagania:
• wszystkie urządzenia muszą być wykonane według standardów europejskich i
normy PN-EN 14974,
• wszystkie stalowe komponenty muszą być wykonane przez uprawnionych
spawaczy,
• skatepark musi posiadać dokumenty potwierdzające zgodność z obowiązującymi
normami. Dokumenty te winny być dostarczone w chwili odbioru skateparku,
• wykonawca dołączy certyfikaty na zamawiane urządzenia,
• firma musi posiadać certyfikat TÜV, czyli urządzenia muszą być oznaczone
Znakiem Zgodności* co daje gwarancję, że produkt oraz jego proces wytwarzania
są badane i nadzorowane przez niezależną Jednostkę Certyfikującą.
* Znak ten oraz związany z nim certyfikat podkreśla znaczenie wyrobów, stanowiąc
dodatkową gwarancję ich bezpieczeństwa i wysokiej jakości oraz jest potwierdzeniem
zgodności z normą PN-EN 14974.
5. ZASILANIE ELEKTROENERGETYCZNE.
W obrębie projektowanego kąpieliska znajduje się istniejące złącze kablowe które jest
docelowym punktem zasilania terenu.
Oświetlenie terenu ,drogi dojazdowej , placu zabaw,
wykonać w.g projektu elektroenergetycznego,
6. POWIERZCHNIE UTWARDZONE
Projektuje się wewnętrzny układ chodników oraz ciągów pieszo-jezdnych w oparciu o
projektowane ciągi komunikacyjne przez HYDROPROJEKT- WROCŁAW a terenem wypoczynku
letniego. Projektowane dojścia i dojazdy pokazano w proj. branżowym, wykonać zgodnie z
projektem zagospodarowania i rys A 1, Wody opadowe z powierzchni utwardzonych odprowadza
się na teren .
Podstawowe parametry ;
Konstrukcja nawierzchni chodnika;
-warstwa piasku 10 cm
- podsypka bazaltowa do 0,5 mm gr.3 cm
-podbudowa z tłucznia o uziarnieniu 2-32 mm gr.15 cm
-w-wa odsączająca z piasku średnioziarnistego gr.10 cm
Konstrukcja nawierzchni ciągu pieszo-jezdnego
-kostka betonowa gr.8 cm
-podsypka bazaltowa do 0,5 mm gr.3 cm
-podbudowa z tłucznia o uziarnieniu ciągłym 2-32 mm gr.20 cm
-w-wa odsączająca z piasku średnioziarnistego gr.15 cm
Konstrukcja nawierzchni miejsc postojowych
-miał kamienny 2-32 mm gr.8 cm
PS-PROJEKT Śnieżek Paweł 46-080 Chróścice ul. Szkolna 30
-podsypka bazaltowa gr.3 cm
-podbudowa z tłucznia o uziarnieniu ciągłym 3,2- 6,0 cm gr.20 cm
-w-wa odsączająca z piasku średnioziarnistego gr.15 cm
7. WPŁYW INWESTYCJI NA ŚRODOWISKO
.Przebudowa i adaptacja istniejącego terenu kąpieliska,polega na wprowadzeniu na teren
różnych form ruchowych,poprawie estetyki miejsca, komunikacji, bezpieczeństwa użytkowników
rekreacji wodne, nie przewiduje się zachwiania równowagi środowiska naturalnego. Zachowane
zostaną wszystkie warunki dotyczące działań ochronnych i minimalizujących oddziaływanie na
środowisko przedmiotowej inwestycji.
Charakter oraz zakres projektowanych robót budowlanych nie wpływa negatywnie na
, powierzchnię ziemi, glebę oraz wody powierzchniowe i podziemne .Dziko rosnące drzewa i
krzewy nie utracą swojego charakteru. Projekt obejmuje zaledwie część
terenu istniejącego akwenu który wymaga ingerencji człowieka i pielęgnacji .Teren jest terenem
zalewowym, doświadczony powodzią roku 1997 oraz 2010. Obiekt nie ma negatywnego
oddziaływania na środowisko.
9. OCHRONA P.POŻ.
Wszystkie materiały użyte muszą być co najmniej trudno zapalne oraz posiadać
obowiązujące świadectwa dopuszczenia do stosowania w budownictwie.
Istniejące otoczenie oraz projektowane obiekty są usytuowane w sposób zapewniający
możliwość dojazdu wozów bojowych straży pożarnej. Pobór wody do celów ppoż zapewnia
zbiornik wodny na terenie kąpieliska.
10. POZOSTAŁE WARUNKI
Teren nie podlega ochronie konserwatora.
11. DOKUMENTACJA GEOTECHNICZNA
Badania wykonano w lipcu 2012 r w związku z opracowywanym projektem budowy dróg i
zagospodarowania terenu wypoczynku letniego w otoczeniu sztucznego zbiornika wody po byłej
żwirowni w rejonie ul, Nysańskiej w Lewinie Brzeskim .Badań dokonł mgr inż Fr.Sobczak,mgr inż
J.Gola Szczegóły lokalizacji wykonanych otworów zamieszczono na załączonym wycinku mapy,
a wyniki badań podane w opracowaniu.
12. UWAGI KOŃCOWE
Obiekt pod względem rozwiązań technicznych i funkcjonalnych jest dostosowany do osób
niepełnosprawnych poruszających się na wózkach, poprzez zastosowanie odpowiednich
spadków chodników i ich nawierzchni oraz wykonanie pochylni na ciągach pieszych.
Wykonanie i odbiór urządzeń sportowych na podstawie aprobat technicznych ITB, atestów
higienicznych, wymogów p.po., warunków technicznych stosowania i Polskich Norm
- W trakcie realizacji projektu należy stosować materiały i wyroby posiadające obowiązujące
świadectwa dopuszczenia do stosowania w budownictwie lub jeśli są przedmiotem Norm
Państwowych, zaświadczenie producenta potwierdzające ich zgodność z postanowieniami
odpowiednich norm.- Roboty budowlane i montażowe powinny być prowadzone zgodnie z
zasadami sztuki budowlanej,obowiązującymi przepisami, normami i instrukcjami producentów pod
nadzorem inwestorskim i autorskim.
PS-PROJEKT Śnieżek Paweł 46-080 Chróścice ul. Szkolna 30
13. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA (BIOZ).
NAZWA I ADRES OBIEKTU BUDOWLANEGO;
ZAGOSPODAROWANIE KĄPIELISKA w LEWINIE BRZESKIM
dz. nr .414/57,414/45,404.
IMIĘ I NAZWISKO LUB NAZWA INWESTORA ORAZ JEGO ADRES:
GMINA LEWIN BRZESKI
ul.Rynek 1 49-340 Lewin Brzeski
IMIĘ I NAZWISKO ORAZ ADRES PROJEKTANTA, SPORZĄDZAJĄCEGO INFORMACJĘ.
inż. arch. Ryszard Śnieżek
nr upr. 247/88/Op
13.`1 Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji
poszczególnych obiektów;
-budowa boisk
-budowa wiaty
-budowa mola-pomostu
-budowa małej architektury na terenie kąpieliska
-budowa budynku W.C.
-budowa skate parku
-budowa siłowni zewnętrznych
-budowa placu zabaw dla dzieci
-wykonanie zasilania elektroenergetycznego oraz wykonanie oświetlenia terenu
-wykonanie przyłączy .kan
-wykonanie nowych ciągów komunikacyjnych o nawierzchni z kostki betonowej,piasku i
szutru,bali drewnianych
13.2 Wykaz istniejących obiektów budowlanych;
-zasilanie elektroenergetyczne
- istniejący budynek w.c.
13.3 Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać
zagrożenie bezpieczeństwa i zdrowia ludzi;
brak niebezpieczeństw i zagrożeń dla zdrowia osób pracujących.
13.4 Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do
realizacji robót szczególnie niebezpiecznych;
nie występuje zagrożenie. Za przeszkolenie pracowników w zakresie bezpieczeństwa i
higieny pracy odpowiada firma budowlana wskazana i wybrana przez inwestora.
13.5 Wskazanie środków technicznych i organizacyjnych, zapobiegających
niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach
szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i
sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych
zagrożeń.
nie występuje zagrożenie
13.6 Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji
robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich
wystąpienia;
nie występuje zagrożenie
PS-PROJEKT Śnieżek Paweł 46-080 Chróścice ul. Szkolna 30
