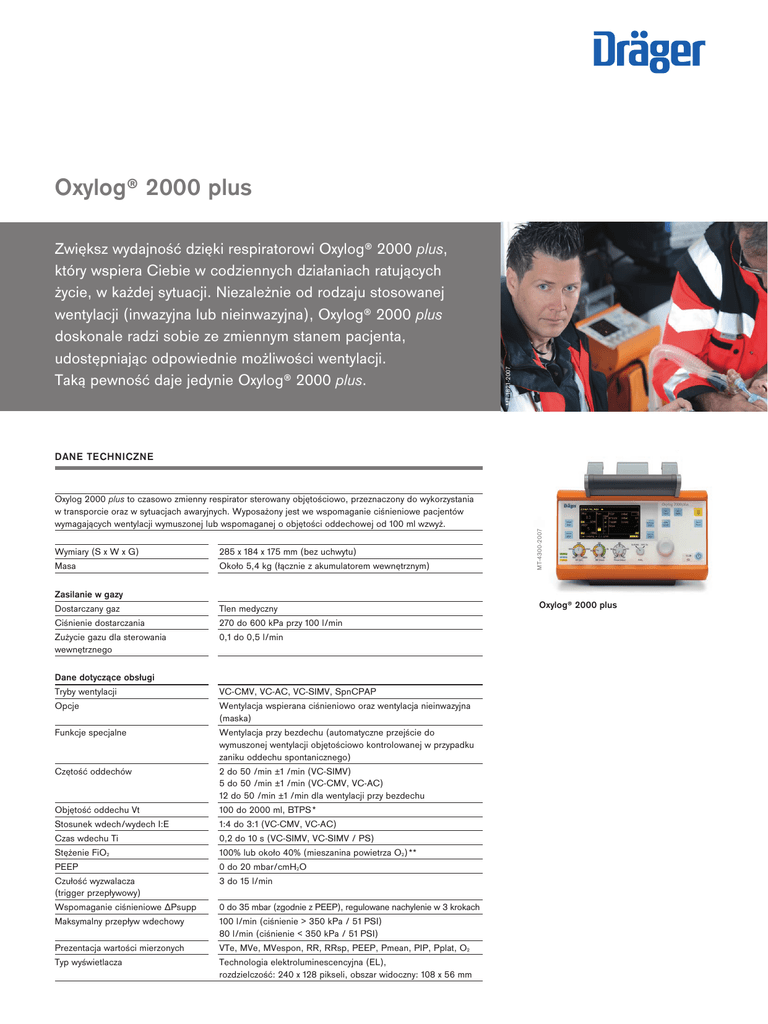

Oxylog® 2000 plus

Zwiększ wydajność dzięki respiratorowi Oxylog® 2000 plus,
który wspiera Ciebie w codziennych działaniach ratujących
życie, w każdej sytuacji. Niezależnie od rodzaju stosowanej
wentylacji (inwazyjna lub nieinwazyjna), Oxylog® 2000 plus
doskonale radzi sobie ze zmiennym stanem pacjenta,
udostępniając odpowiednie możliwości wentylacji.
Taką pewność daje jedynie Oxylog® 2000 plus.
MT-1821-2007
Oxylog® 2000 plus
Oxylog 2000 plus to czasowo zmienny respirator sterowany objętościowo, przeznaczony do wykorzystania
w transporcie oraz w sytuacjach awaryjnych. Wyposażony jest we wspomaganie ciśnieniowe pacjentów
wymagających wentylacji wymuszonej lub wspomaganej o objętości oddechowej od 100 ml wzwyż.
Wymiary (S x W x G)
Masa
285 x 184 x 175 mm (bez uchwytu)
Około 5,4 kg (łącznie z akumulatorem wewnętrznym)
Zasilanie w gazy
Dostarczany gaz
Ciśnienie dostarczania
Zużycie gazu dla sterowania wewnętrznego
Tlen medyczny
270 do 600 kPa przy 100 l/min
0,1 do 0,5 l/min
Dane dotyczące obsługi
Tryby wentylacji
Opcje
Funkcje specjalne
Czętość oddechów
Objętość oddechu Vt
Stosunek wdech/wydech I:E
Czas wdechu Ti
Stężenie FiO2
PEEP
Czułość wyzwalacza (trigger przepływowy)
Wspomaganie ciśnieniowe ΔPsupp
Maksymalny przepływ wdechowy
Prezentacja wartości mierzonych
Typ wyświetlacza
VC-CMV, VC-AC, VC-SIMV, SpnCPAP
Wentylacja wspierana ciśnieniowo oraz wentylacja nieinwazyjna
(maska)
Wentylacja przy bezdechu (automatyczne przejście do
wymuszonej wentylacji objętościowo kontrolowanej w przypadku
zaniku oddechu spontanicznego)
2 do 50 /min ±1 /min (VC-SIMV)
5 do 50 /min ±1 /min (VC-CMV, VC-AC)
12 do 50 /min ±1 /min dla wentylacji przy bezdechu
100 do 2000 ml, BTPS*
1:4 do 3:1 (VC-CMV, VC-AC)
0,2 do 10 s (VC-SIMV, VC-SIMV / PS)
100% lub około 40% (mieszanina powietrza O2)**
0 do 20 mbar/cmH2O
3 do 15 l/min
0 do 35 mbar (zgodnie z PEEP), regulowane nachylenie w 3 krokach
100 l/min (ciśnienie > 350 kPa / 51 PSI)
80 l/min (ciśnienie < 350 kPa / 51 PSI)
VTe, MVe, MVespon, RR, RRsp, PEEP, Pmean, PIP, Pplat, O2
Technologia elektroluminescencyjna (EL),
rozdzielczość: 240 x 128 pikseli, obszar widoczny: 108 x 56 mm
MT-4300-2007
DANE TECHNICZNE
Oxylog® 2000 plus
OXYLOG 2000 PLUS
Zasilanie
Napięcie zasilające
Zasilacz sieciowy AC / DC
Konwerter DC / DC
Rodzaj akumulatora
Czas pracy
Czas ładowania akumulatora
19 V ± 0,5 V=
Wejście: 100 do 240 V~, wyjście: 19 V=
Wejście: 12 / 24 / 28 V=, wyjście: 19 V=
Litowo-jonowy
Około 4 godzin (akumulator w pełni naładowany, wentylacja „typowa”)
Około 5 godzin
Monitorowanie / Alarmy
Niskie ciśnienie zasilania
Ciśnienie dróg oddechowych (wysokie Paw)
Ciśnienie dróg oddechowych (niskie Paw)
Czas alarmu bezdechu Tapn
Przeciek
Wysoka częstość oddechów
Ciśnienie < 270 kPa / 39 PSI
Regulowane od 20 do 60 mbar
Jeżeli różnica ciśnienia pomiędzy wdechem a wydechem < 5 mbar / cmH2O
lub jeżeli ustawiony poziom ciśnienia nie zostanie osiągnięty
Regulowane od 15 do 60 s (nieaktywne w czasie korzystania z NIV)
VTe jest o około 40% niższe niż VTi
Pacjent oddycha spontanicznie z wysoką częstością
Warunki pracy
Zakres temperatury
Ciśnienie atmosferyczne
Wilgotność względna
Kompatybilność elektromagnetyczna EMC
Zdolność do używania w czasie lotu
Wytrzymałość mechaniczna
Klasyfikacja zgodnie z MDD 93/42/EEC
UMDNS-Kod
-20 do 50 °C
570 do 1200 hPa
5 do 95%
Zgodnie z ICE/EN 60601-1-2:2001 oraz ISO 10651-3
Zgodnie z RTCA DO-160D, sekcje 7, 8 i 21
Zgodnie z MIL STD 810F, metoda 514.5
Klasa IIb
18-098
* BTPS: Body Temperature Pressure Saturated (temperatura ciała, nasycenie parą wodną).
Mierzone wartości w zależności od stanu płuc pacjenta, temperatura ciała 37 °C, nasycenie parą wodną, ciśnienie zewnętrzne.
** Pośredni pomiar stężenia O2 (obliczony z dwóch zmierzonych przepływów).
