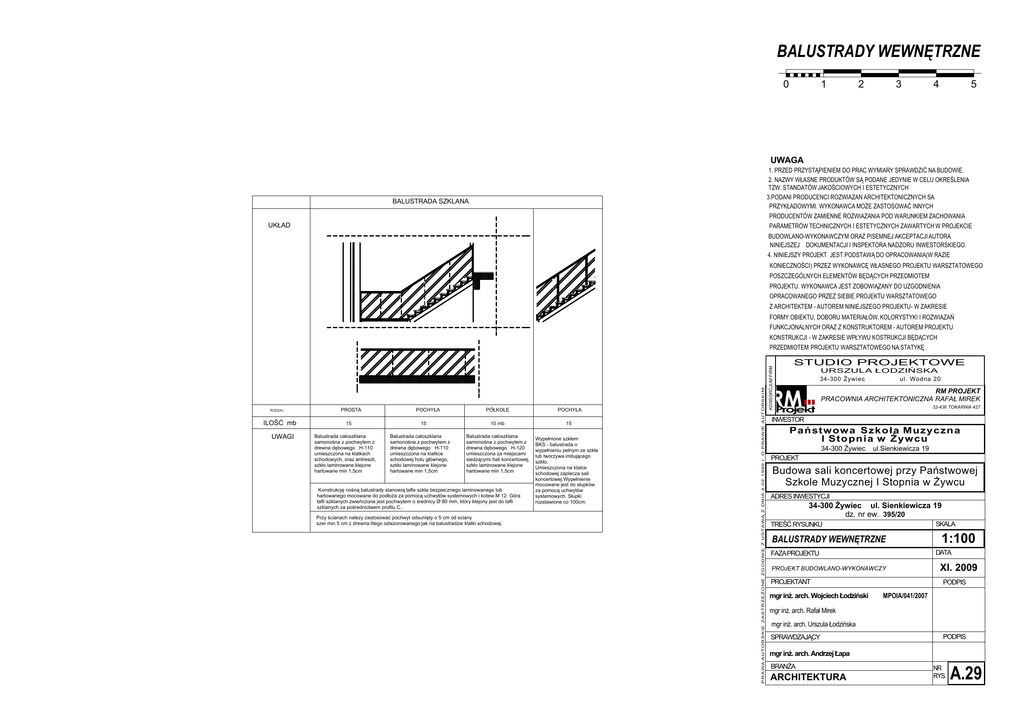

balustrady wewnętrzne

BALUSTRADY WEWNĘTRZNE
0
1
2
3
4
5
UWAGA
1. PRZED PRZYSTĄPIENIEM DO PRAC WYMIARY SPRAWDZIĆ NA BUDOWIE.
2. NAZWY WŁASNE PRODUKTÓW SĄ PODANE JEDYNIE W CELU OKREŚLENIA
TZW. STANDATÓW JAKOŚCIOWYCH I ESTETYCZNYCH
3.PODANI PRODUCENCI ROZWIAZAN ARCHITEKTONICZNYCH SA
PRZYKŁADOWYMI. WYKONAWCA MOŻE ZASTOSOWAĆ INNYCH
PRODUCENTÓW ZAMIENNE ROZWIAZANIA POD WARUNKIEM ZACHOWANIA
BALUSTRADA SZKLANA
UKŁAD
PARAMETRÓW TECHNICZNYCH I ESTETYCZNYCH ZAWARTYCH W PROJEKCIE
BUDOWLANO-WYKONAWCZYM ORAZ PISEMNEJ AKCEPTACJI AUTORA
NINIEJSZEJ DOKUMENTACJI I INSPEKTORA NADZORU INWESTORSKIEGO.
4. NINIEJSZY PROJEKT JEST PODSTAWĄ DO OPRACOWANIA(W RAZIE
KONIECZNOŚCI) PRZEZ WYKONAWCĘ WŁASNEGO PROJEKTU WARSZTATOWEGO
POSZCZEGÓLNYCH ELEMENTÓW BĘDĄCYCH PRZEDMIOTEM
PROJEKTU. WYKONAWCA JEST ZOBOWIĄZANY DO UZGODNIENIA
OPRACOWANEGO PRZEZ SIEBIE PROJEKTU WARSZTATOWEGO
Z ARCHITEKTEM - AUTOREM NINIEJSZEGO PROJEKTU- W ZAKRESIE
FORMY OBIEKTU, DOBORU MATERIAŁÓW, KOLORYSTYKI I ROZWIAZAŃ
FUNKCJONALNYCH ORAZ Z KONSTRUKTOREM - AUTOREM PROJEKTU
KONSTRUKCJI - W ZAKRESIE WPŁYWU KOSTRUKCJI BĘDĄCYCH
ILOŚĆ mb
UWAGI
PROSTA
15
Balustrada całoszklana
samonośna z pochwytem z
drewna dębowego H-110
umieszczona na klatkach
schodowych, oraz antresoli,
szkło laminowane klejone
hartowane min 1,5cm
POCHYŁA
15
Balustrada całoszklana
samonośna z pochwytem z
drewna dębowego H-110
umieszczona na klatkce
schodowej holu głównego,
szkło laminowane klejone
hartowane min 1,5cm
PÓŁKOLE
POCHYŁA
10 mb
15
Balustrada całoszklana
samonośna z pochwytem z
drewna dębowego H-120
umieszczona za miejscami
siedzącymi hali koncertowej,
szkło laminowane klejone
hartowane min 1,5cm
Konstrukcję nośną balustrady stanowią tafle szkła bezpiecznego laminowanego lub
hartowanego mocowane do podłoża za pomocą uchwytów systemowych i kotew M 12. Góra
tafli szklanych zwieńczona jest pochwytem o średnicy Ø 80 mm, który klejony jest do tafli
szklanych za pośrednictwem profilu C.
Przy ścianach nalezy zastosować pochwyt odsunięty o 5 cm od sciany
szer min 5 cm z drewna litego odwzorowanego jak na balustradzie klatki schodowej.
Wypełnione szkłem
BKS - balustrada o
wypełnieniu pełnym ze szkła
lub tworzywa imitującego
szkło.
Umieszczona na klatce
schodowej zaplecza sali
koncertowej.Wypełnienie
mocowane jest do słupków
za pomocą uchwytów
systemowych. Słupki
rozstawione co 100cm.
KONSORCJUM FIRM
RODZAJ
PRAWA AUTORSKIE ZASTRZE ŻONE ZGODNIE Z USTAWĄ Z DNIA 4.02.1999 r. O PRAWIE AUTORSKIM
PRZEDMIOTEM PROJEKTU WARSZTATOWEGO NA STATYKĘ .
STUDIO PROJEKTOWE
URSZULA ŁODZIŃSKA
34-300 Żywiec
ul. Wodna 20
RM PROJEKT
PRACOWNIA ARCHITEKTONICZNA RAFAŁ MIREK
32-436 TOKARNIA 427
INWESTOR
Państwowa Szkoła Muzyczna
I Stopnia w Żywcu
34-300 Żywiec
ul.Sienkiewicza 19
PROJEKT
Budowa sali koncertowej przy Państwowej
Szkole Muzycznej I Stopnia w Żywcu
ADRES INWESTYCJI
34-300 Żywiec ul. Sienkiewicza 19
dz. nr ew. 395/20
SKALA
TREŚĆ RYSUNKU
BALUSTRADY WEWNĘTRZNE
DATA
FAZA PROJEKTU
PROJEKT BUDOWLANO-WYKONAWCZY
PROJEKTANT
mgr inż. arch. Wojciech Łodziński
1:100
XI. 2009
PODPIS
MPOIA/041/2007
mgr inż. arch. Rafał Mirek
mgr inż. arch. Urszula Łodzińska
SPRAWDZAJĄCY
PODPIS
mgr inż. arch. Andrzej Łapa
BRANŻA
ARCHITEKTURA
NR
RYS.
A.29
