Za³ nr7 do SIWZ- STWiORB- częœć A temomodernizacja szkół

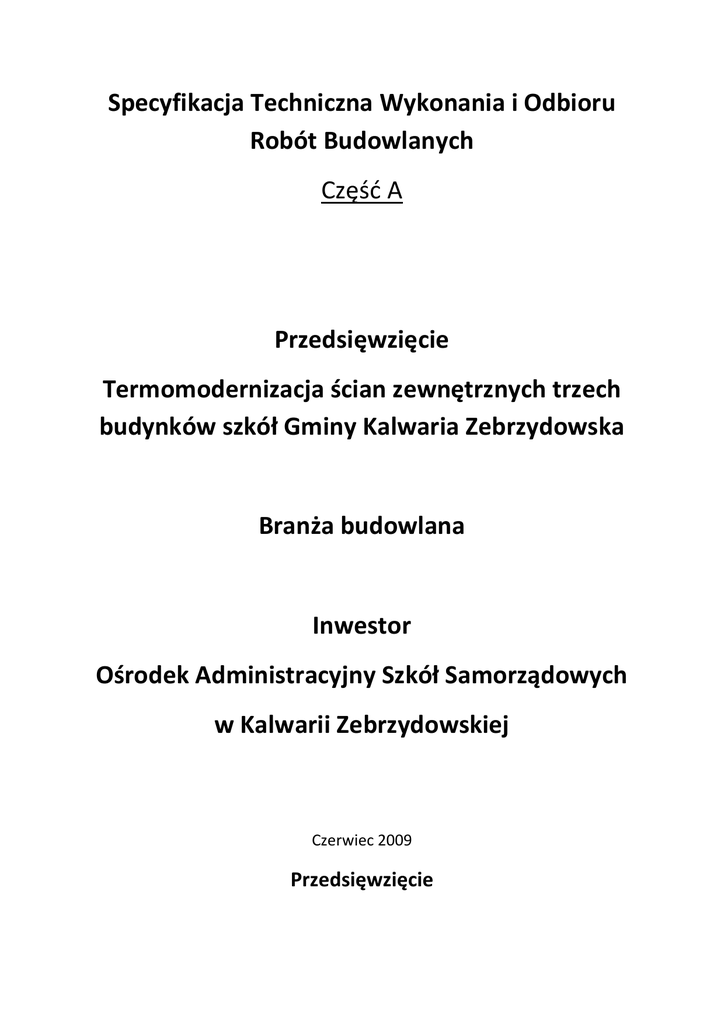

Specyfikacja Techniczna Wykonania i Odbioru
Robót Budowlanych
Część A
Przedsięwzięcie
Termomodernizacja ścian zewnętrznych trzech
budynków szkół Gminy Kalwaria Zebrzydowska
Branża budowlana
Inwestor
Ośrodek Administracyjny Szkół Samorządowych
w Kalwarii Zebrzydowskiej
Czerwiec 2009
Przedsięwzięcie
Termomodernizacja ścian zewnętrznych trzech budynków
szkół Gminy Kalwaria Zebrzydowska
Inwestor
Ośrodek Administracyjny Szkół Samorządowych
w Kalwarii Zebrzydowskiej
Rodzaj robót-budowlane
Przedsięwzięcie stanowi termomodernizacja ścian zewnętrznych 3 budynków
szkół Gminy Kalwaria Zebrzydowska tj.
• Budynku Szkoły Podstawowej w Zespole Szkół nr 1 w Kalwarii
Zebrzydowskiej-zadanie 1
• Budynku Szkoły Podstawowej i Gimnazjum w Zespole Szkół nr 6 w
Leńczach-zadanie 2
• Budynku Szkoły Podstawowej i Przedszkola w Zespole SzkolnoPrzedszkolnym w Stanisławiu Dolnym- Dolanach--zadanie 3
Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych dla
„Termomodernizacji ścian zewnętrznych trzech budynków szkół Gminy
Kalwaria Zebrzydowska ”składa się z części A i części B.
Część A została opracowana przez OASS w Kalwarii Zebrzydowskiej.
Część B została opracowana przez Ośrodek Wdrożeń EkonomicznoOrganizacyjnych Budownictwa Promocja Sp z o.o.w Warszawie i może być
wyłącznie wykorzystana do celów opracowania dokumentacji niniejszego
przetargu dla zadania „Termomodernizacja ścian zewnętrznych trzech
budynków szkół Gminy Kalwaria Zebrzydowska-etap I”
Specyfikacja Techniczna Wykonania i Odbioru
Robót Budowlanych
Część A
Przedsięwzięcie
Termomodernizacja ścian zewnętrznych trzech
budynków szkół Gminy Kalwaria Zebrzydowska
Branża budowlana
opracował
Ośrodek Administracyjny Szkół Samorządowych
w Kalwarii Zebrzydowskiej
Czerwiec 2009
Budynek Szkoły Podstawowej w Zespole Szkół nr 1 w Kalwarii
Zebrzydowskiej-zadanie 1
Powierzchnia zabudowy : 1575, 66 m2
Powierzchnia użytkowa : 2620, 86 m2
Kubatura : 12 850, 00 m3
Liczba kondygnacji : 2
Istniejące ściany zewnętrzne:
• W poziomie parteru i piętra- warstwowe z bloczków ceramicznych i cegły
pełnej oraz cegły silikatowo-cementowej jako warstwa zewnętrzna o
grubości 12 cm –łączna grubość ściany 48 cm
• W poziomie piwnic –warstwowe z cegły pełnej oraz bloczków
betonowych z warstwą zewnętrzną z cegły silikatowo-cementowejłączna grubość ściany 53 cm
Planowany I etap realizacji termomodernizacji obejmuje ściany zachodnią i
południową o powierzchni łącznej 458,23 m2
Projektowane docieplenie ścian zewnętrznych styropianem o grubości 10 cm
Projektowane docieplenie ościeży styropianem o grubości 2 cm
Kolorystyka tynków akrylowych wg kolornika systemu Greinplast –numer 2710
Do docieplenia ścian zewnętrznych należy zastosować kompletny zewnętrzny
zespolony system ze styropianem.
Zgodnie z ustawą o wyrobach budowlanych wyroby i zestawy wyrobów
powinny posiadać aktualne dokumenty dopuszczające do obrotu i stosowania
w budownictwie
Wszystkie materiały należy kupić u kompletatora zestawu .
Zakup materiałów poza kompletatorem i zastosowanie ich przy dociepleniu
powoduje że cały zestaw należy traktować jako nie dopuszczony do obrotu i
stosowania w budownictwie.
W skład zestawu wchodzą następujące wyroby:
• Zaprawa klejowa
• Płyty styropianowe
• Siatka zbrojona
• Preparaty gruntujące
• Wyprawy tynkarskie
• Łączniki mechaniczne
• Materiały do wykończenia miejsc szczególnych elewacji
Zaprawa klejowa-do przyklejania płyt styropianowych do podłożą oraz
wykonanie warstwy zbrojonej powinna posiadać przyczepność do podłoża
mineralnego większego od 0.3 Mpa oraz przyczepność do styropianu (
rozerwanie w warstwie styropianu ) większe od 0,1 Mpa.
Płyty styropianowe samo gasnące zgodnie z normą PN –EN 13 163 :Wyroby do
izolacji cieplnej w budownictwie , Wyroby ze styropianu (EPS) produkowane
fabycznie Specyfikacja „Stosować płyty odmiany EPS 70-040, o kodzie EPS –EN
13 163-T2-1,2-W2-S2-P3- BS115-CS (10)70- DS. (N)2DS .(70)2 TR 100wg PN –EN
13163:2004. Gęstość pozorna nie mniejsza niż z 15k/m3g. Wymiary płyty
500X 1000/mm. Maksymalna grubość płyt 10,0 cm ,płyty frezowane
Siatka zbrojąca z włókna szklanego o gramaturze min 160 g/m2
Wyprawa tynkarska akrylowa o fakturze „baranka”. Maksymalna frakcja
uziarnienia wynosi 1,5 mm. Tynk niepalny. Tynk barwiony w masie.
Łączniki mechaniczne o średnicy fi 8 , długości 215 , strefa rozporu 40 mm.
Łączniki wykonane z udaroodpornego kopolimeru z trzpieniem tworzywowym
wbijanym. Zastosować 4 szt. łączników na 1 m2
Materiały do wykończeń miejsc szczególnych elewacji Listwy narożne z siatką
właściwe dla systemu . Obróbki blacharskie wykonać z blachy stalowej
powlekanej gr 0,55 mm ( podokienniki ) i blachy stalowej powlekanej gr 0,55 (
obróbki dachowe ).
Wszystkie obróbki powinny być tak wyprowadzone, aby ich krawędź była
oddalona od docelowej powierzchni elewacji min 40 mm. Obróbki powinny być
zamocowane w sposób stabilny . Należy zwrócić uwagę aby drgania elementów
blaszanych nie były przenoszone bezpośrednio na cienkowarstwowe elementy
wykończenia .
Pozostałe wytyczne dotyczące warunków realizacji i odbioru robót zadania 1
nie ujęte w części A znajdują się w części B Specyfikacji Technicznej
Wykonawstwa i Odbioru Robót Budowlanych
Budynek Szkoły Podstawowej i Gimnazjum w Zespole Szkół nr 6 w Leńczachzadanie 2
Powierzchnia zabudowy : 704, 50 m2
Powierzchnia użytkowa : 980, 00 m2
Kubatura : 5 106, 00 m3
Liczba kondygnacji : 2
Istniejące ściany zewnętrzne:
• W poziomie parteru i piętra- warstwowe z bloczków ceramicznych i cegły
pełnej–łączna grubość ściany 41 cm
• Ściana zewnętrzna od strony zachodniej i północnej nad przewiązką o
konstrukcji jak wyżej wraz z dodatkowym dociepleniem styropianem o
grubości 5 cm
• Budynek niepodpiwniczony
Planowany I etap realizacji termomodernizacji obejmuje ściany wschodnią i
południową oraz część północnej o powierzchni łącznej 471,79 m2
Projektowane docieplenie ścian zewnętrznych styropianem o grubości 12 cm z
tym ,że ściany które już posiadają istniejące docieplenie styropianem o
grubości 5 cm należy ocieplić styropianem o grubości 7 cm ( ściana zachodnia i
północna)
Projektowane docieplenie ościeży styropianem o grubości 2 cm
Kolorystyka tynków akrylowych wg kolornika systemu Ceresit
Ściany –Savanne SV 2
Cokó ł –Texas TX6
Do docieplenia ścian zewnętrznych należy zastosować kompletny zewnętrzny
zespolony system ze styropianem.
Zgodnie z ustawą o wyrobach budowlanych wyroby i zestawy wyrobów
powinny posiadać aktualne dokumenty dopuszczające do obrotu i stosowania
w budownictwie
Wszystkie materiały należy kupić u kompletatora zestawu .
Zakup materiałów poza kompletatorem i zastosowanie ich przy dociepleniu
powoduje że cały zestaw należy traktować jako nie dopuszczony do obrotu i
stosowania w budownictwie.
W skład zestawu wchodzą następujące wyroby:
• Zaprawa klejowa
• Płyty styropianowe
• Siatka zbrojona
• Preparaty gruntujące
• Wyprawy tynkarskie
• Łączniki mechaniczne
• Materiały do wykończenia miejsc szczególnych elewacji
•
Zaprawa klejowa-do przyklejania płyt styropianowych do podłożą oraz
wykonanie warstwy zbrojonej powinna posiadać przyczepność do podłoża
mineralnego większego od 0.3 Mpa oraz przyczepność do styropianu (
rozerwanie w warstwie styropianu ) większe od 0,1 Mpa.
Płyty styropianowe samo gasnące zgodnie z normą PN –EN 13 163 :Wyroby do
izolacji cieplnej w budownictwie , Wyroby ze styropianu (EPS) produkowane
fabycznie Specyfikacja „Stosować płyty odmiany EPS 70-040, o kodzie EPS –EN
13 163-T2-1,2-W2-S2-P3- BS115-CS (10)70- DS. (N)2DS .(70)2 TR 100wg PN –EN
13163:2004. Gęstość pozorna nie mniejsza niż z 15k/m3g. Wymiary płyty
500X 1000/mm. Maksymalna grubość płyt 10,0 cm ,płyty frezowane
Siatka zbrojąca z włókna szklanego o gramaturze min 160 g/m2
Wyprawa tynkarska akrylowa o fakturze „baranka”. Maksymalna frakcja
uziarnienia wynosi 1,5 mm. Tynk niepalny. Tynk barwiony w masie.
Łączniki mechaniczne o średnicy fi 8 , długości 215 , strefa rozporu 40 mm.
Łączniki wykonane z udaroodpornego kopolimeru z trzpieniem tworzywowym
wbijanym. Zastosować 4 szt. łączników na 1 m2
Materiały do wykończeń miejsc szczególnych elewacji Listwy narożne z siatką
właściwe dla systemu . Obróbki blacharskie wykonać z blachy stalowej
powlekanej gr 0,55 mm ( podokienniki ) i blachy stalowej powlekanej gr 0,55 (
obróbki dachowe ).
Wszystkie obróbki powinny być tak wyprowadzone, aby ich krawędź była
oddalona od docelowej powierzchni elewacji min 40 mm. Obróbki powinny być
zamocowane w sposób stabilny . Należy zwrócić uwagę aby drgania elementów
blaszanych nie były przenoszone bezpośrednio na cienkowarstwowe elementy
wykończenia .
Pozostałe wytyczne dotyczące warunków realizacji i odbioru robót zadania 1
nie ujęte w części A znajdują się w części B Specyfikacji Technicznej
Wykonawstwa i Odbioru Robót Budowlanych
Budynku Szkoły Podstawowej i Przedszkola w Zespole SzkolnoPrzedszkolnym w Stanisławiu Dolnym- Dolanach--zadanie 3
Powierzchnia zabudowy : 397, 77 m2
Powierzchnia użytkowa : 646,27, 86 m2
Kubatura : 12 61, 00 m3
Liczba kondygnacji : 2
Istniejące ściany zewnętrzne:
• W poziomie parteru i piętra- warstwowe z bloczków ceramicznych i cegły
pełnej–łączna grubość ściany 43 cm
• W poziomie piwnic –z kamienia i betonu - łączna grubość ściany 64 cm
Planowany I etap realizacji termomodernizacji obejmuje ściany wschodnią i
północną o powierzchni łącznej 405,48 m2
Projektowane docieplenie ścian zewnętrznych styropianem o grubości 10 cm
Istniejące wnęki grzejnikowe docieplane od wewnątrz styropianem o grubości 2
cm w innym przedsięwzięciu przy częściowm zamurwywaniu istniejących wnęk
grzejnikowych, podczas wymiany grzejników instalacji c.o
Projektowane docieplenie ościeży styropianem o grubości 2 cm
Kolorystyka tynków akrylowych ścian wg kolornika systemu Greinplast –numer
2310
Kolorystyka tynku dekoracyjnego żywicznego- marmurit na cokole wg kolornika
KABE -nr 228
Do docieplenia ścian zewnętrznych należy zastosować kompletny zewnętrzny
zespolony system ze styropianem.
Zgodnie z ustawą o wyrobach budowlanych wyroby i zestawy wyrobów
powinny posiadać aktualne dokumenty dopuszczające do obrotu i stosowania
w budownictwie
Wszystkie materiały należy kupić u kompletatora zestawu .
Zakup materiałów poza kompletatorem i zastosowanie ich przy dociepleniu
powoduje że cały zestaw należy traktować jako nie dopuszczony do obrotu i
stosowania w budownictwie.
W skład zestawu wchodzą następujące wyroby:
• Zaprawa klejowa
• Płyty styropianowe
• Siatka zbrojona
• Preparaty gruntujące
• Wyprawy tynkarskie
• Łączniki mechaniczne
• Materiały do wykończenia miejsc szczególnych elewacji
Zaprawa klejowa-do przyklejania płyt styropianowych do podłożą oraz
wykonanie warstwy zbrojonej powinna posiadać przyczepność do podłoża
mineralnego większego od 0.3 Mpa oraz przyczepność do styropianu (
rozerwanie w warstwie styropianu ) większe od 0,1 Mpa.
Płyty styropianowe samo gasnące zgodnie z normą PN –EN 13 163 :Wyroby do
izolacji cieplnej w budownictwie , Wyroby ze styropianu (EPS) produkowane
fabycznie Specyfikacja „Stosować płyty odmiany EPS 70-040, o kodzie EPS –EN
13 163-T2-1,2-W2-S2-P3- BS115-CS (10)70- DS. (N)2DS .(70)2 TR 100wg PN –EN
13163:2004. Gęstość pozorna nie mniejsza niż z 15k/m3g. Wymiary płyty
500X 1000/mm. Maksymalna grubość płyt 10,0 cm ,płyty frezowane
Siatka zbrojąca z włókna szklanego o gramaturze min 160 g/m2
Wyprawa tynkarska akrylowa o fakturze „baranka”. Maksymalna frakcja
uziarnienia wynosi 1,5 mm. Tynk niepalny. Tynk barwiony w masie.
Łączniki mechaniczne o średnicy fi 8 , długości 215 , strefa rozporu 40 mm.
Łączniki wykonane z udaroodpornego kopolimeru z trzpieniem tworzywowym
wbijanym. Zastosować 4 szt. łączników na 1 m2
Materiały do wykończeń miejsc szczególnych elewacji Listwy narożne z siatką
właściwe dla systemu . Obróbki blacharskie wykonać z blachy stalowej
powlekanej gr 0,55 mm ( podokienniki ) i blachy stalowej powlekanej gr 0,55 (
obróbki dachowe ).
Wszystkie obróbki powinny być tak wyprowadzone, aby ich krawędź była
oddalona od docelowej powierzchni elewacji min 40 mm. Obróbki powinny być
zamocowane w sposób stabilny . Należy zwrócić uwagę aby drgania elementów
blaszanych nie były przenoszone bezpośrednio na cienkowarstwowe elementy
wykończenia .
Uwaga – Materiał Zamawiającego 180 m2 styropianu o grubości 10 cm
Pozostałe wytyczne dotyczące warunków realizacji i odbioru robót zadania 1
nie ujęte w części A znajdują się w części B Specyfikacji Technicznej
Wykonawstwa i Odbioru Robót Budowlanych
