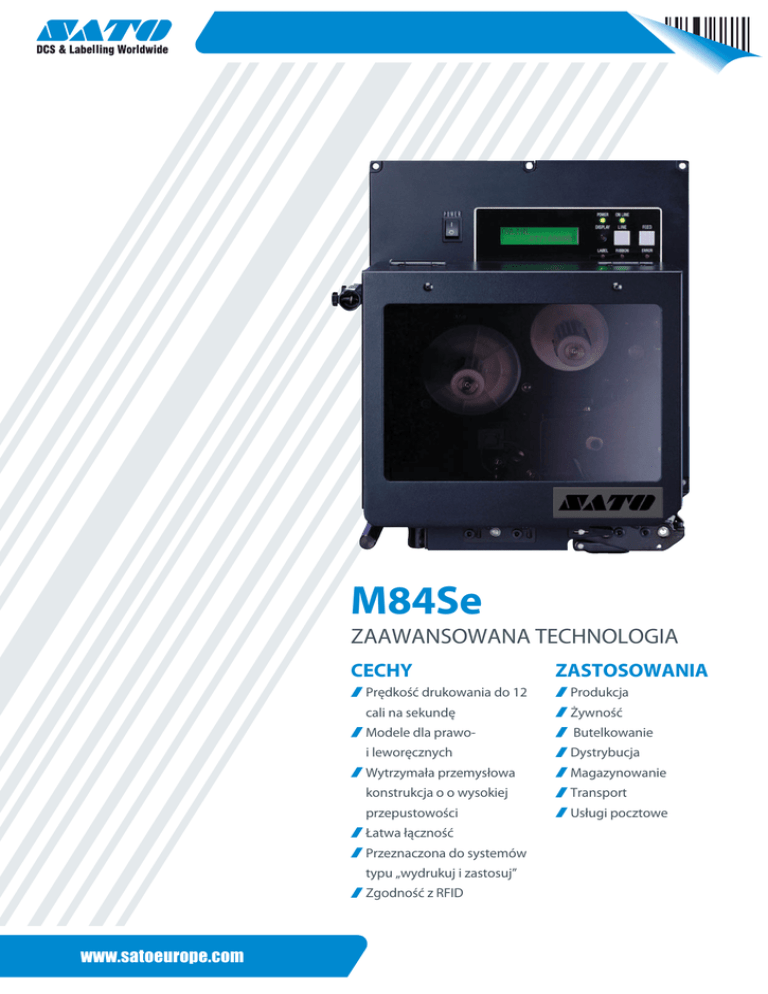

Zestawienie danych

M84Se
zaawansowana technologia
CECHY
Prędkość drukowania do 12
Produkcja
cali na sekundę
Żywność
Modele dla prawo-
Butelkowanie
i leworęcznych
Dystrybucja
Wytrzymała przemysłowa
Magazynowanie
konstrukcja o o wysokiej
Transport
przepustowości
Usługi pocztowe
Łatwa łączność
Przeznaczona do systemów
typu „wydrukuj i zastosuj”
Zgodność z RFID
www.satoeurope.com
zastosowania
INFORMACJE TECHNICZNE
M8485Se / M8490Se / M8459Se / M8460Se / M8465Se
SPECYFIKACJE WYDRUKU
Metoda wydruku
M8485Se
M8490Se
Druk termotransferowy
M8459Se
M8460Se
M8465Se
--
Bezpośredni druk
termiczny
Dla leworęcznych
Dla praworęcznych
Rozdzielczość druku, punkty/mm (dpi)
Maks. obszar wydruku
Szerokość, mm (cal)
Długość, mm (cal)
Szybkość druku, mm/sek (ips)
Język poleceń/programowania
Procesor
Pamięć drukarki
8 punktów/mm
12 punktów/mm
(203 dpi)
(305 dpi)
128 mm (5”)
112 mm (4,4”)
1249 mm (49,2”)
833 mm (32,8”)
do 300 mm/sek
do 200 mm/sek
SBPL 4.2
32-bitowy RISC
Pamięć Flash ROM 2 MB, SDRAM 16 MB
-8 punktów/mm
(203 dpi)
112 mm (4,4”)
1249 mm (49,2”)
do 125 mm/sek
8 punktów/mm
(203 dpi)
152 mm (6”)
1249 mm (49,2”)
do 200 mm/sek
12 punktów/mm
(305 dpi)
152 mm (6”)
833 mm (32,8”)
do 200 mm/sek
Typ czujnika
Typ nośnika
Grubość nośnika
Rozmiar etykiety
Papier
ciągły
Szerokość
Długość
Zasobnik
Szerokość
Długość
Wstęga
Szerokość
Maks. długość
Średnica wewnętrzna
Kierunek nawinięcia
Czujnik I-Mark (odblaskowy), czujnik Label Gap (przepuszczający)
Etykiety w rolce, zwykły papier układany stroną przednią do góry i materiały syntetyczne
0,10 – 0,18 mm (0,004”–0,007”)
22–131 mm
22–131 mm
22–131 mm
50–162 mm
50–162 mm
(0,87”–5,16”)
(0,87”–5,16”)
(0,87”–5,16”)
(1,97”–6,38”)
(1,97”–6,38”)
15–1249 mm
15–833 mm
15–1249 mm
15–1249 mm
15–833 mm
(0,59”–49,2”)
(0,59”–32,8”)
(0,59”–49,2”)
(0,59”–49,2”)
(0,59”–32,8”)
22–131 mm
22–131 mm
22–131 mm
50–162 mm
50–162 mm
(0,87”–5,16”)
(0,87”–5,16”)
(0,87”–5,16”)
(1,97”–6,38”)
(1,97”–6,38”)
15–1249 mm
15–833 mm
15–1249 mm
15–1249 mm
15–833 mm
(0,59”–49,2”)
(0,59”–32,8”)
(0,59”–49,2”)
(0,59”–49,2”)
(0,59”–32,8”)
39,5 mm (1,56”) do 134 mm (5,28”)
-146 mm (5,75”) do 165 mm (6,50”)
600 m (1969’)
-600 m (1969’)
Ø 25,4 mm (1’)
-Ø 25,4 mm (1’)
Strona przednia do wewnątrz
-Strona przednia do wewnątrz
CZCIONKI/SYMBOLE
Czcionki
Czcionki standardowe
Kod kreskowy
Czcionki rastrowe
Kod kreskowy 1-wymiarowy
Obrót wydruku
Kod kreskowy 2-wymiarowy
Dane znaków/kod kreskowy
Czcionki bitmapowe — alfanumeryczne i symbole: WB (18 x 30 punktów), WL (28 x 52 punkty), XU (5 x 9 punktów), XS
(17 x 17 punktów);
XM (24 x 24 punkty), XB (48 x 48 punktów), XL (48 x 48 punktów), OCR-A (15 x 22 punkty), OCR-A (22 x 23 punkty);
OCR-B (20 x 24 punkty), OCR-B (30 x 36 punktów).
CG Times, CG Triumvirate
UPC-A/E, JAN/EAN-8/13, Code 39, Code 128, GS1-128 (UCC /EAN128), Codabar (NW–7), z przeplotem 2 z 5, Bookland
(kod z rozszerzeniem znaków 2/5), GS1 Databar (RSS14), kompozytowy JAN/EAN-8/13; kompozytowy UPC A/E;
kompozytowy GS1 128/CC
PDF417 (wersja 2.4), MAXI Code (wersja 3.0), QR Code, GS1 Data Matrix (ECC200)
0°, 90°, 180°, 270°
CHARAKTERYSTYKA INTERFEJSÓW
Interfejs standardowy
Opcjonalny interfejs wejściowy
Złącze zewnętrznych WE/WY, 14-stykowe (interfejs aplikatora)
IEEE1284, port równoległy Centronics, RS232C (2400–19 200 bodów), RS232C o dużej szybkości (9600–57 600 bodów),
USB (12 Mbit/s), LAN (protokół TCP/IP 10/100BaseT), bezprzewodowa sieć LAN 802.11b/g
CHARAKTERYSTYKA DZIAŁANIA
Wymagane zasilanie
Wymiary
Ciężar
Środowisko
Działanie
Przechowywanie
Odporność na wyładowania elektrostatyczne
Napięcie wejściowe AC 100–240 V (automatyczne przełączanie)/M8485Se: 170 W (szczytowe) – M8459Se:
130 W (szczytowe) – M8490Se: 150 W (szczytowe) – M846xSe: 250 W (szczytowe)
(szer. x gł. x wys.): 245 x 410 x 300 mm (9,65” x 16,1” x 11,8”)
(szer. x gł. x wys.): 265 x 455 x 302 mm (10,4” x 17,9” x 11,9”)
11,34 kg (25 lbs)
12,5 kg (27,6 lbs)
5–40ºC/15–85% wilgotności względnej (bez kondensacji)
-20–40ºC/15–90% wilgotności względnej (bez kondensacji)
8 kV
INNE
Certyfikaty
Funkcja
Przydatne funkcje
Autodiagnostyka
FCC, UL, CSA, CCC, CE, zgodność z ROHS
Zrzut szesnastkowy, projektowanie niestandardowych znaków, numerowanie sekwencyjne, zapis i przeglądanie danych
w celu szybszego pobierania danych o złożonym formacie, interfejs aplikatora, interfejs wielojęzyczny
Kontrola głowicy, wykrywanie końca papieru, wykrywanie końca/zbliżania się do końca wstęgi (pozostałe 15–30 m),
automatyczne wykrywanie ciągłych formularzy, wykrywanie błędów karty pamięci, wydruk testowy
OPCJE
Akcesoria
Rozszerzenie pamięci (wbudowane 4 MB pamięci ROM; 4 MB pamięci SRAM na karcie PCMCIA); moduły interfejsów
wejściowych, inteligentna klawiatura, zestaw RFID UHF, SATO Label Gallery™, zegar czasu rzeczywistego (standard)
SPECYFIKACJE RFID (opcjonalnie)
UHF
Standard
Częstotliwość
Protokoły
Cechy RFID
Pamięć Gen2
ISO/IEC 18.000-6
868 MHz
Matrics 0+, EPC Gen 1 klasa 1, EPC Gen 1 klasa 0, EPC Gen 2 klasa 1, NXP UCODE 1.19
W pełni zintegrowany moduł czytnika/enkodera UHF RFID, funkcja kalibracji RFID w celu uzyskania optymalnej
wydajności transpondera, puste znakowanie uszkodzonych lub nieczytelnych transponderów, weryfikacja danych RFID
po zaprogramowaniu, wiele różnych ustawień zasilania RFID umożliwia stosowanie transponderów o indywidualnym
rozmiarze, DIP (Direct Inlay Printing) pozwala na drukowanie etykiet o krótkim skoku do 4 mm, funkcje PWP umożliwiają
zastosowanie zmiennych pozycji wkładów, odczyt i wydruk TID w postaci tekstu i kodu kreskowego
Rozszerzona pamięć EPC (240 bitów), pamięć użytkownika (512 bitów), TID (64 bity), hasło dostępu (16 bitów), hasło
przerwania (16 bit), blokada
www.satoeurope.com
Firma SATO nie gwarantuje występowania wszystkich powyższych cech i funkcji we wszystkich modelach. Specyfikacje mogą ulec zmianie bez powiadomienia. Wersja 09/10. * Wymiary są wartościami przybliżonymi.
