Wydanie sierpień 2012

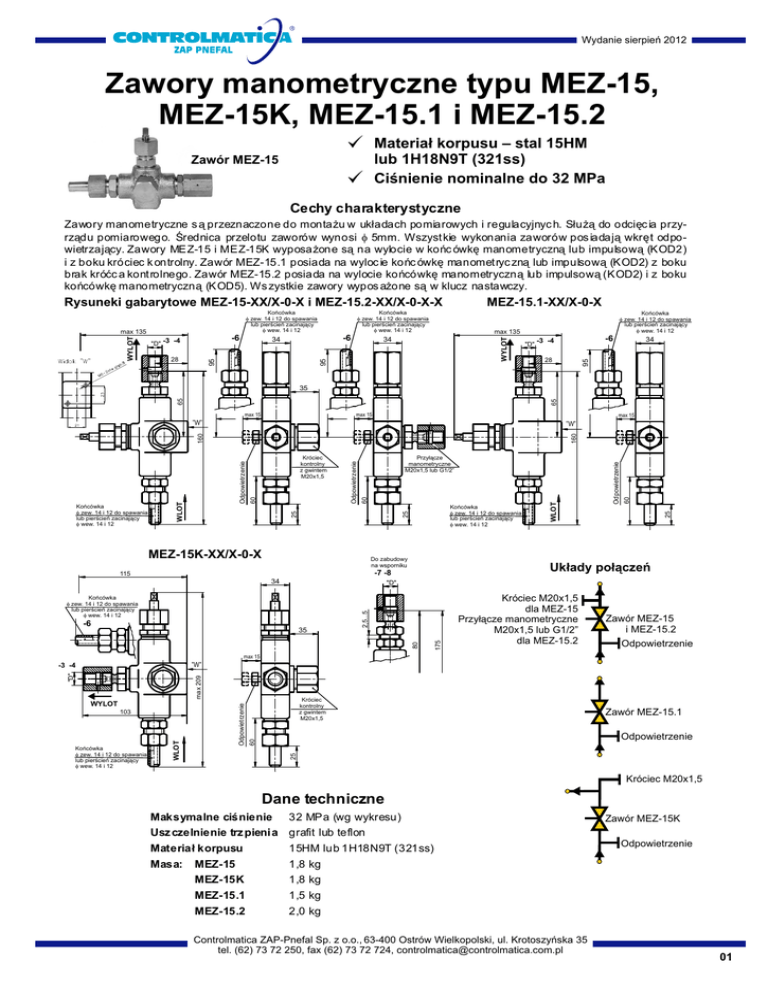

Zawory manometryczne typu MEZ-15,
MEZ-15K, MEZ-15.1 i MEZ-15.2
[
[
Zawór MEZ-15
Materiał korpusu – stal 15HM
lub 1H18N9T (321ss)
Ciśnienie nominalne do 32 MPa
Cechy charakterystyczne
Zawory manometryczne s ą przeznaczone do montażu w układach pomiarowych i regulacyjnyc h. Służą do odcięc ia przyrządu pomiarowego. Średnica przelotu zaworów wynosi  5mm. Wszyst kie wykonania zaworów pos iadają wkręt odpowietrzający. Zawory MEZ-15 i MEZ-15K wyposażone są na wylocie w końc ówkę manometryczną lub impulsową (KOD2)
i z boku króciec k ontrolny. Zawór MEZ-15.1 posiada na wyloc ie końc ówkę manometryc zną lub impulsową (KOD2) z boku
brak króćc a kontrolnego. Zawór MEZ-15.2 posiada na wylocie końcówkę manometryczną lub impulsową (KOD2) i z boku
końcówkę manometryczną (KOD5). Ws zystkie zawory wypos ażone są w klucz nastawczy.
MEZ-15.1-XX/X-0-X
Rysuneki gabarytowe MEZ-15-XX/X-0-X i MEZ-15.2-XX/X-0-X-X
28
-6
34
Końcówka
f zew. 14 i 12 do spawania
lub pierścień zacinający
f wew. 14 i 12
max 135
34
"D"
-6
-3 -4
28
34
95
-6
-3 -4
95
"D"
95
WYLOT
max 135
Końcówka
f zew. 14 i 12 do spawania
lub pierścień zacinający
f wew. 14 i 12
WYLOT
Końcówka
f zew. 14 i 12 do spawania
lub pierścień zacinający
f wew. 14 i 12
65
65
35
max 15
max 15
max 15
”W”
MEZ-15K-XX/X-0-X
Do zabudowy
na wsporniku
34
60
Odpowietrzenie
Układy połączeń
-7 -8
115
25
25
Końcówka
f zew. 14 i 12 do spawania
lub pierścień zacinający
f wew. 14 i 12
WLOT
60
Przyłącze
manometryczne
M20x1,5 lub G1/2”
25
Odpowietrzenie
Króciec
kontrolny
z gwintem
M20x1,5
60
Odpowietrzenie
WLOT
Końcówka
f zew. 14 i 12 do spawania
lub pierścień zacinający
f wew. 14 i 12
-6
80
35
2,5...5
"D"
175
Końcówka
f zew. 14 i 12 do spawania
lub pierścień zacinający
f wew. 14 i 12
160
160
”W”
Króciec M20x1,5
dla MEZ-15
Przyłącze manometryczne
M20x1,5 lub G1/2”
dla MEZ-15.2
Zawór MEZ-15
i MEZ-15.2
Odpowietrzenie
max 15
”W”
max 209
"D"
-3 -4
Króciec
kontrolny
z gwintem
M20x1,5
Zawór MEZ-15.1
Odpowietrzenie
25
Końcówka
f zew. 14 i 12 do spawania
lub pierścień zacinający
f wew. 14 i 12
WLOT
103
60
Odpowietrzenie
WYLOT
Króciec M20x1,5
Dane techniczne
Maksymalne ciśnienie
32 MPa (wg wykresu)
Zawór MEZ-15K
Usz czelnienie trz pienia grafit lub teflon
Materiał korpusu
15HM lub 1H18N9T (321ss)
Masa:
MEZ-15
1,8 kg
MEZ-15K
1,8 kg
MEZ-15.1
1,5 kg
MEZ-15.2
2,0 kg
Controlmatica ZAP-Pnefal Sp. z o.o., 63-400 Ostrów Wielkopolski, ul. Krotoszyńska 35
tel. (62) 73 72 250, fax (62) 73 72 724, [email protected]
Odpowietrzenie
01
Wydanie sierpień 2012
Zakres ciśnień roboczych w funkcji temperatury
35
Materiał: 15HM
32
Ciśnienie robocze Pr [MPa]
30
28,8
27,7 Kwasoodporne
materiał: 1H18N9T (321ss)
Zasady doboru i kompletacji zaworów
Zawory mają w wykonaniu normalnym i w wykonaniu kwasoodpornym grafitowe uszczelnienia trzpienia, w wykonaniu
dla tlenu – teflonowe. W wykonaniu normalnym zaworów
0
maksymalna temperatura pracy wynosi 400 C, w wykonaniu
0
0
kwasoodpornym 250 C i w wykonaniu dla tlenu 200 C.
25
20
23,1
21,8
20,5
19,2
15
10
Dla tlenu
materiał: 1H18N9T(321ss)
5
0
50 100 150 200 250 300 350 400 450
Temperatura robocza Tr [°C]
Sposób zamawiania
MEZ-15MEZ-15KMEZ-15.1MEZ-15.2-
Zawór manometryczny z króćcem kontrolnym
Zawór manometryczny kątowy z króćcem kontrolnym
Zawór manometryczny bez króćca kontrolnego
Zawór manometryczny z dodatkowym
przyłączem manometrycznym
RODZAJ MATERIAŁU ZAWORU
KOD1
00/ Stal 15HM
01/ Stal 1H18N9T (321ss) kwasoodporna
03/ Stal 1H18N9T (321ss) dla tlenu
KOD2
3467-
8-
ZASTOSOWANIE I SPOSÓB POŁĄCZENIA
Z PRZETWORNIKIEM “D”
do przetworników ciśnienia i manometrów
z końcówką przyłączeniową M20x1,5
do przetworników ciśnienia i manometrów
z końcówką przyłączeniową G1/2”
do dwustronnego instalowania rurek
impulsowych
do przetworników ciśnienia i manometrów
z końcówką przyłączeniową M20x1,5 (zawory
są przystosowane do mocowania
na wsporniku)
do przetworników ciśnienia i manometrów
z końcówką przyłączeniową G1/2” (zawory
są przystosowane do mocowania
na wsporniku)
KOD3 ROZSTAW OTWORÓW IMPULSOWYCH
0nie dotyczy ( jeden otwór )
KOD4
1
2
3
4
5
6
KOŃCÓWKI IMPULSOWE
f 14 do spawania z końcówką kulistą
f 12 do spawania z końcówką kulistą
f 14 z pierścieniem zacinającym
f 12 z pierścieniem zacinającym
f 14 do spawania z końcówką płaską
f 12 do spawania z końcówką płaską
KOD5
-1
-2
DODATKOWE PRZYŁĄCZE
MANOMETRYCZNE (dla MEZ-15.2)
gwint wewnętrzny M20x1,5
gwint wewnętrzny G1/2”
Możliwość wykonania zaworów po uzgodnieniu z producentem:
- z wydłużonymi dławicami (zaznaczyć w opisie zamówienia)
- z końcówkami do połączenia zaworu z instalacją z materiału innego niż cały zawór
Przykład: Zawór manometryczny ze stali 15HM do montażu z przetwornikiem
rurką impulsową, z końcówkami impulsowymi f14 z pierścieniem zacinającym
MEZ-15-00/ 6-0-3
