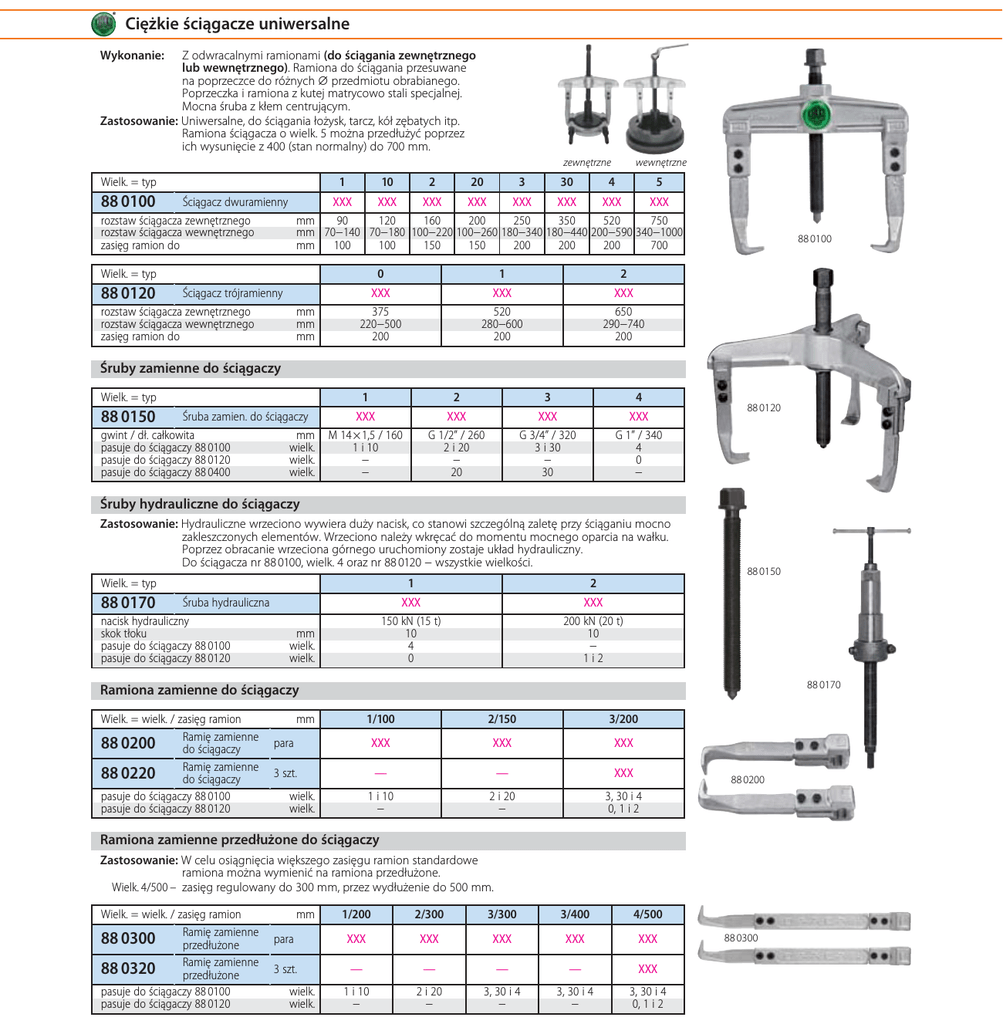

Ciężkie ściągacze uniwersalne Z odwracalnymi ramionami (do ściągania zewnętrznego lub wewnętrznego). Ramiona do ściągania przesuwane na poprzeczce do różnych ⌀ przedmiotu obrabianego. Poprzeczka i ramiona z kutej matrycowo stali specjalnej. Mocna śruba z kłem centrującym. Zastosowanie: Uniwersalne, do ściągania łożysk, tarcz, kół zębatych itp. Ramiona ściągacza o wielk. 5 można przedłużyć poprzez ich wysunięcie z 400 (stan normalny) do 700 mm. Wykonanie: zewnętrzne 1 Wielk. = typ 88 0100 10 2 20 3 30 wewnętrzne 4 5 Ściągacz dwuramienny XXX XXX XXX XXX XXX XXX XXX XXX rozstaw ściągacza zewnętrznego mm 90 120 160 200 250 350 520 750 rozstaw ściągacza wewnętrznego mm 70−140 70−180 100−220 100−260 180−340 180−440 200−590 340−1000 zasięg ramion do mm 100 100 150 150 200 200 200 700 0 1 2 mm mm mm XXX 375 220−500 200 XXX 520 280−600 200 XXX 650 290−740 200 1 2 3 4 Śruba zamien. do ściągaczy gwint / dł. całkowita mm pasuje do ściągaczy 88 0100 wielk. pasuje do ściągaczy 88 0120 wielk. pasuje do ściągaczy 88 0400 wielk. XXX M 14×1,5 / 160 1 i 10 − − XXX G 1/2″ / 260 2 i 20 − 20 XXX G 3/4″ / 320 3 i 30 − 30 XXX G 1″ / 340 4 0 − Wielk. = typ 88 0120 Ściągacz trójramienny rozstaw ściągacza zewnętrznego rozstaw ściągacza wewnętrznego zasięg ramion do 88 0100 Śruby zamienne do ściągaczy Wielk. = typ 88 0150 88 0120 Śruby hydrauliczne do ściągaczy Zastosowanie: Hydrauliczne wrzeciono wywiera duży nacisk, co stanowi szczególną zaletę przy ściąganiu mocno zakleszczonych elementów. Wrzeciono należy wkręcać do momentu mocnego oparcia na wałku. Poprzez obracanie wrzeciona górnego uruchomiony zostaje układ hydrauliczny. Do ściągacza nr 88 0100, wielk. 4 oraz nr 88 0120 − wszystkie wielkości. 1 2 XXX 150 kN (15 t) 10 4 0 XXX 200 kN (20 t) 10 − 1i2 Wielk. = typ Śruba hydrauliczna 88 0170 nacisk hydrauliczny skok tłoku pasuje do ściągaczy 88 0100 pasuje do ściągaczy 88 0120 mm wielk. wielk. 88 0150 Ramiona zamienne do ściągaczy Wielk. = wielk. / zasięg ramion Ramię zamienne 88 0200 do ściągaczy Ramię zamienne 88 0220 do ściągaczy pasuje do ściągaczy 88 0100 pasuje do ściągaczy 88 0120 88 0170 1/100 2/150 3/200 para XXX XXX XXX 3 szt. — — XXX 1 i 10 − 2 i 20 − 3, 30 i 4 0, 1 i 2 mm wielk. wielk. 88 0200 Ramiona zamienne przedłużone do ściągaczy Zastosowanie: W celu osiągnięcia większego zasięgu ramion standardowe ramiona można wymienić na ramiona przedłużone. Wielk. 4/500 – zasięg regulowany do 300 mm, przez wydłużenie do 500 mm. Wielk. = wielk. / zasięg ramion Ramię zamienne 88 0300 przedłużone Ramię zamienne 88 0320 przedłużone pasuje do ściągaczy 88 0100 pasuje do ściągaczy 88 0120 mm para 3 szt. wielk. wielk. 1/200 2/300 3/300 3/400 4/500 XXX XXX XXX XXX XXX — — — — XXX 1 i 10 − 2 i 20 − 3, 30 i 4 − 3, 30 i 4 − 3, 30 i 4 0, 1 i 2 88 0300
