KSET610-910X PL dr

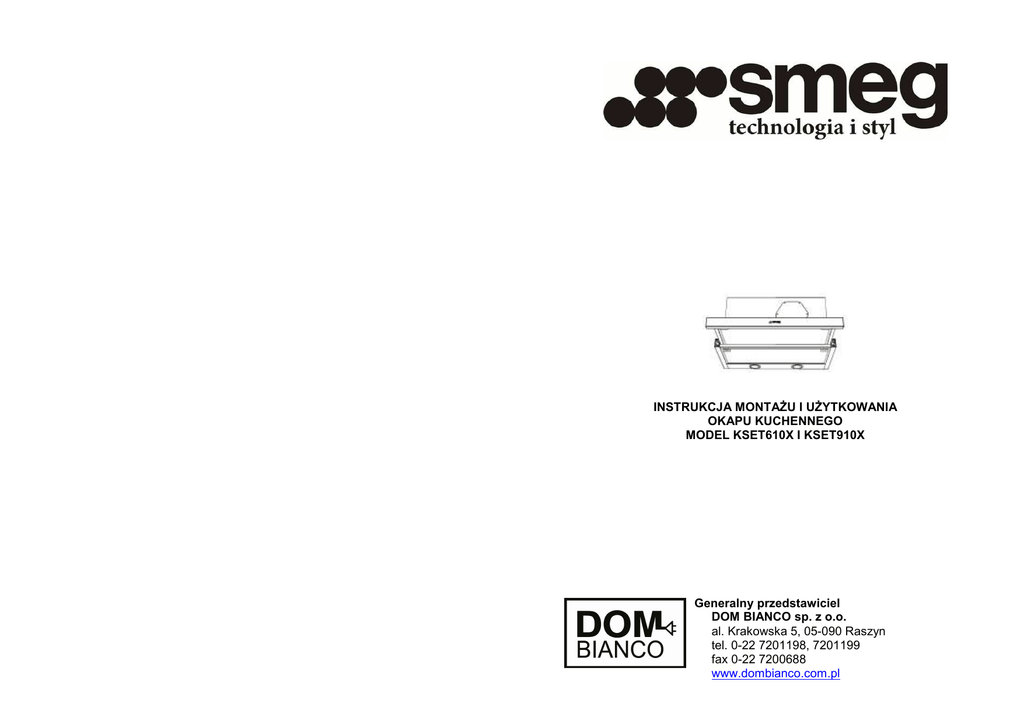

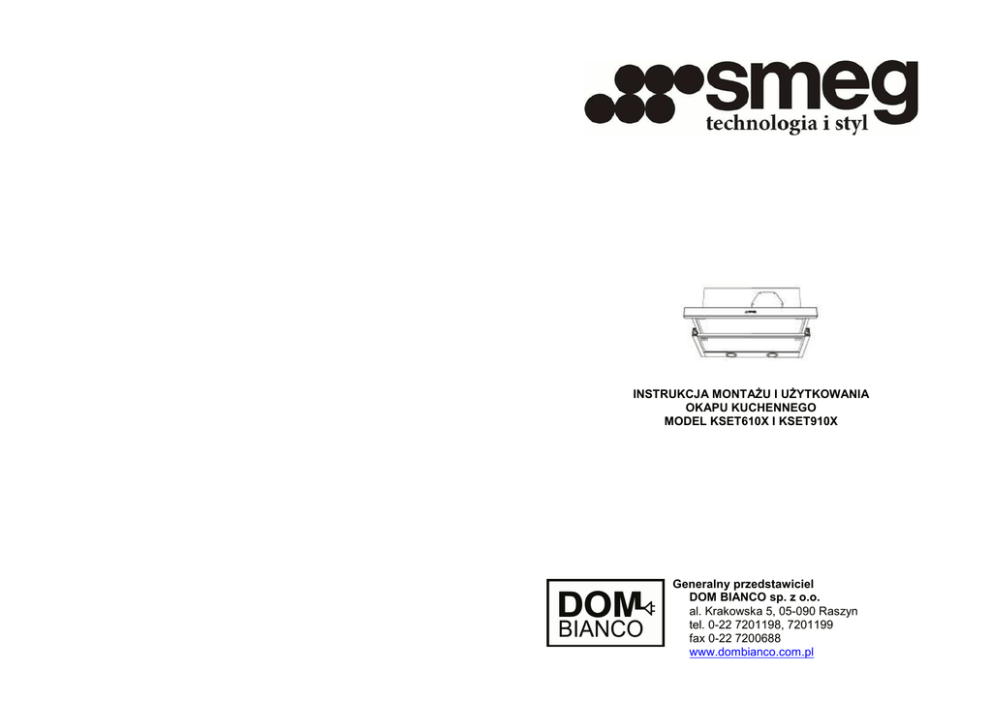

INSTRUKCJA MONTAśU I UśYTKOWANIA
OKAPU KUCHENNEGO
MODEL KSET610X I KSET910X
Generalny przedstawiciel
DOM BIANCO sp. z o.o.
al. Krakowska 5, 05-090 Raszyn
tel. 0-22 7201198, 7201199
fax 0-22 7200688
www.dombianco.com.pl
Dziękujemy za zaufanie i zakup naszego wyrobu. Gratulujemy
dokonania dobrego wyboru. Mamy nadzieję, Ŝe urządzenie będzie
Państwu słuŜyć przez wiele lat.
Okapy są przeznaczone do stosowania w indywidualnych
gospodarstwach domowych i słuŜą do pieczenia róŜnorodnych
potraw.
Urządzenia Smeg wykonane są z róŜnorodnych materiałów najwyŜszej
jakości. Odcień i faktura powierzchni moŜe nieznacznie róŜnić się w
danym egzemplarzu, jak równieŜ w danej grupie kolorystycznej. Nie
jest to podstawa do reklamacji produktu.
-1-
- 16 Spis treści
1. Wprowadzenie
2. Bezpieczeństwo
3. Opis urządzenia
4. Instalacja
5. UŜytkowanie
6. Czyszczenie i obsługa bieŜąca
7. Jak sobie radzić z kłopotami
Dane techniczne
2
3
4
6
10
10
12
13
-2Urządzenie ma oznakowanie o zuŜytym sprzęcie elektrycznym i
elektronicznym zgodne z dyrektywą WG 2002/92 oraz ustawa z dn. 19
lipca 2005 r. o zuŜytym sprzęcie elektrycznym i elektronicznym wraz z
późniejszymi zmianami i uzupełnieniami. Prawidłowa utylizacja zuŜytego
urządzenia pozwala zapobiec jego negatywnym oddziaływaniom na
środowisko naturalne.
(na wyrobie lub towarzyszących mu dokumentach) oznacza,
Symbol
Ŝe po jego zuŜyciu nie moŜe być on kwalifikowany jako odpad komunalny.
NaleŜy go przekazać do odpowiedniej zbiornicy lub punktu utylizacji i
recyklingu sprzętu elektrycznego i elektronicznego. Utylizacja powinna
przebiegać zgodnie z obowiązującymi przepisami o odpadach. W celu
uzyskania informacji o punktach utylizacji i recyklingu naleŜy zwrócić się do
lokalnych organów administracji samorządowej i/lub rządowej, do
sprzedawcy albo lokalnego zakładu oczyszczania.
1. WPROWADZENIE
Szanowni Państwo.
Gratulujemy dokonanego wyboru. Jesteśmy przekonani, Ŝe ten
nowoczesny, funkcjonalny i praktyczny wyrób, wyprodukowany z
materiałów o najwyŜszej jakości, całkowicie spełni Państwa oczekiwania.
Prosimy o dokładne zapoznanie się z poniŜszą instrukcją uŜytkowania
przed pierwszym uruchomieniem okapu, co pozwoli na jego optymalne
wykorzystanie i uniknięcie uszkodzeń spowodowanych niestosowaniem się
do zasad uŜytkowania.
Instrukcję naleŜy przechowywać z odpowiednią dbałości ą. Będzie ona
stanowić źródło uŜytecznych informacji i umoŜliwi korzystanie z okapu
innym osobom.
- 15 -
-3-
- 14 -
2. BEZPIECZEŃSTWO
Przed przystąpieniem do uŜytkowania okapu kuchennego naleŜy zapoznać
się z poniŜszymi zasadami bezpieczeństwa.
• Nie wolno odłączać okapu od instalacji elektrycznej ciągnąc za przewód
podłączeniowy.
• Nie wolno uruchamiać okapu, jeŜeli przewód podłączeniowy jest
uszkodzony lub gdy występują oznaki uszkodzeń wokół panelu
sterowania.
• JeŜeli okap zatrzymuje się lub jego funkcjonowanie jest niewłaściwe, to
naleŜy go wyłączyć, odłączyć od instalacji elektrycznej i wezwać
autoryzowany serwis.
• Nie wolno pozostawiać pod okapem włączonego palnika gazowego, o
ile nie jest na nim ustawione naczynie.
• Nie wolno dopuścić do nagromadzenia się tłuszczów w jakimkolwiek
miejscu okapu, szczególnie na filtrach, gdyŜ powodują one powstanie
zagroŜenia poŜarem.
• Nie wolno pod okapem przygotowywać potraw flambowanych
(„płonących”).
• Przed zainstalowaniem okapu naleŜy zapoznać się z obowiązującymi w
tym zakresie przepisami prawa i normami dotyczącymi usuwania
zanieczyszczonego powietrza i dymów.
• Przed podłączeniem okapu do instalacji elektrycznej naleŜy sprawdzić,
czy napięcie prądu w instalacji i jego częstotliwość odpowiadają
parametrom podanym na tabliczce znamionowej okapu umieszczonej
we wnętrzu korpusu.
• JeŜeli przewód podłączeniowy jest wyposaŜony we wtyczkę musi być
umieszczony tak, aby po jego zainstalowaniu było dostępne gniazdko
sieciowe. W przypadku braku wtyczki naleŜy na przewodzie
podłączeniowym zainstalować wielobiegunowy wyłącznik, w którym
odstępy między stykami w połoŜeniu wyłączony wynoszą co najmniej 3
mm (styki L i N).
• Pomieszczenie kuchenne musi mieć zapewnioną odpowiednią
wentylację jeŜeli okap ma być uŜytkowany razem z innymi urządzeniami
słuŜącymi do przygotowywania potraw zasilanymi energią inną od
elektrycznej.
• Podczas czyszczenia wnętrza okapu zaleca się stosowanie rękawic
ochronnych i szczególnej ostroŜności.
• Okap jest zaprojektowany do uŜywania w indywidualnych
gospodarstwach domowych i tylko do usuwania i/lub czyszczenia
powietrza z gazów powstających podczas przygotowywania potraw.
Wykorzystywanie okapu do innych celów moŜe być groźne i jest
podejmowane na własne ryzyko uŜytkownika.
-4• Wszelkich napraw okapu mogą dokonywać wyłącznie pracownicy
autoryzowanych serwisów. Podczas napraw naleŜy uŜywać tylko
oryginalnych części zamiennych. Wszelkie naprawy i wymiany
podzespołów dokonywane przez inne osoby mogą doprowadzić do
zniszczenia urządzenia lub jego uszkodzenia i stanowią zagroŜenie dla
bezpieczeństwa uŜytkownika. Producent i Generalny Przedstawiciel nie
ponoszą Ŝadnej odpowiedzialności prawnej i/lub materialnej za szkody
powstałe w wyniku niewłaściwego uŜywania urządzenia.
3. OPIS URZĄDZENIA
A – sterowanie silnikiem, trzy prędkości robocze
B – Wyłącznik oświetlenia niezaleŜny od włączenia silnika
C – Lampki oświetlenia zewnętrznego
D – Filtry umieszczone nad płytą grzewczą, łatwe do wyjęcia w celu
wyczyszczenia (w zaleŜności od modelu 2 lub 3 szt.)
E – demontowalny zespół powiększający obszar roboczy
F – mocowania filtrów z węgla aktywowanego
G i H – płyty zapobiegające powrotowi powietrza montowane na wylocie w
odpowiednich otworach (rys. 4).
- 13 -
8. DANE TECHNICZNE
Wymiary:
szerokość
głębokość
wysokość
600/900 mm
300 mm
353 mm
Parametry elektryczne – patrz tabliczka znamionowa
- 12 • Filtry węglowe nie mogą być czyszczone ani regenerowane. Po ich
nasyceniu powinny być wymienione.
• W celu wymiany filtrów ich demontaŜ naleŜy przeprowadzić w kolejności
czynności odwrotnej do opisanej przy instalowaniu
Wymiana Ŝarówki
• Okap naleŜy odłączyć od domowej instalacji elektrycznej i upewnić się,
czy uszkodzona Ŝarówka nie jest gorąca.
• Zdemontować klosik w celu odsłonięcia lampki.
• Maksymalna moc Ŝarówki moŜe wynosić 20 W.
7. JAK SOBIE RADZIĆ Z KŁOPOTAMI
Przed wezwaniem autoryzowanego serwisu prosimy o sprawdzenie, czy:
Uszkodzenie
Okap nie działa
Mała wydajność
wibracje
lub
Nie działa oświetlenie
Przypuszczalna
przyczyna
- Nie podłączony do
instalacji elektrycznej.
- Brak zasilania w
gniazdku sieciowym
Filtry
nasycone
tłuszczami
Zatkany
otwór
wylotowy
Nieodpowiednia
przelotowość duktu
- Przepalona Ŝarówka
- Luźno osadzona
Ŝarówka
Usuwanie
- Podłączyć
Skontrolować
instalację
Wyczyścić
lub
wymienić filtry
- Usunąć przyczynę
- Wezwać instalatora i
postępować zgodnie z
instrukcją
- Wymienić lampkę
- Osadzi prawidłowo
-5Prędkości
I – mała
II – średnia
+ - duŜa
Oświetlenie
- włączone
wyłączone
-6-
4. INSTALACJA
oczyszczeniu korpus naleŜy
pozostawiającej włókienek.
osuszyć
za
pomocą
szmatki
- 11 nie
Uwaga: Nie wolno uŜywać do czyszczenia twardych szmatek i gąbek ani
środków czyszczących zawierających substancje ścierne, gdyŜ mogą one
doprowadzić do nieodwracalnych uszkodzeń powierzchni.
Nie wolno uŜywać metalowych skrobaczek ani takich przedmiotów, jak
noŜe, noŜyczki itp.
Okap moŜna zainstalować na dwa sposoby:
a) do górnej półki szafki kuchennej – naleŜy postępować zgodnie z rys. 3,
Filtry z węgla aktywowanego
• Aby zainstalować filtry węglowe naleŜy najpierw zdemontować filtry
metalowe.
• W celu zamocowania filtrów węglowych naleŜy występy w tylnej części
kaŜdego filtru wprowadzić w odpowiednie otwory w kratce
zabezpieczającej, a następnie unieść przednią krawędź filtru aŜ do jej
zatrzaśnięcia w przedniej krawędzi okapu (rys. 6).
b) do boków szafki kuchennej.
• Saturacja filtrów węglowych następuje w ciągu 3-6 miesięcy w
zaleŜności od warunków uŜytkowania okapu.
- 10 -
5. UśYTKOWANIE
Sterowanie funkcjami okapu odbywa się w
odpowiednich przycisków przedstawionych na rys. 1.
wyniku
naciskania
Aby uzyskać lepszą wydajność zaleca się, aby okap był włączany kilka
minut przed rozpoczęciem gotowania (3-5 min), co zapewnia uzyskanie
stabilnego i ciągłego przepływu powietrza.
Podobnie dobrze jest pozostawiać włączony okap przez kilka minut po
zakończeniu gotowania, co pozwala na usunięcie wszystkich oparów
powstałych podczas przygotowywania potraw.
6. CZYSZCZENIE I OBSŁUGA BIEśĄCA
Przed przystąpieniem do jakichkolwiek czynności związanych z
czyszczeniem albo obsługą bieŜącą okap powinien być odłączony od
domowej instalacji elektrycznej.
Podczas czyszczenia i czynności związanych z obsługą bieŜącą naleŜy
stosować się do zasad bezpieczeństwa pracy.
Czyszczenie filtrów
W celu wyjęcia filtrów naleŜy zwolnić ich uchwyty. Oczyścić filtry metalowe
(w zmywarce lub pod strumieniem bieŜącej wody). Do ręcznego
czyszczenia moŜna wykorzystać specjalne środki czyszczące w sprayu. Po
oczyszczeniu filtry powinny dokładnie wyschnąć.
Uwaga: mycie w zmywarce z zastosowaniem silnych detergentów moŜe
doprowadzić do ściemnienia powierzchni elementów metalowych, co nie
ma wpływu na ich sprawność.
Uwaga: filtry naleŜy czyścić co najmniej jeden raz w miesiącu lub częściej
w zaleŜności od intensywności uŜytkowania. NaleŜy pamiętać, Ŝe tłuszcze
gromadzą się w okapie niezaleŜnie od tego, czy jest on włączony, czy nie.
Czyszczenie korpusu okapu
Do tego celu naleŜy stosować roztwór płynnego środka czyszczącego w
o
gorącej (40 C) wodzie. Do czyszczenia naleŜy uŜywać szmatki zwilŜonej
takim roztworem. Szczególnie dokładnie naleŜy czyścić kratki. Po
-7W tym przypadku naleŜy:
1. W boczne ścianki szafki wkręcić dwa wkręty zgodnie z ryz. 5.
Pozostawić je tak, aby wystawały o około 3 mm.
2. Przykręcić uchwyty do górnej płyty okapu zachowując między nimi
rozstaw odpowiadający wewnętrznej szerokości szafki.
3. Unieść okap tak, aby otwory w uchwytach znalazły się na wysokości
dwóch wkrętów i zawiesić okap (krok 1).
4. Podtrzymując okap opuścić go w dół tak, aby wkręty znalazły się w
odpowiednich wycięciach w uchwytach.
5. Lekko unieść okap aŜ do uzyskania odpowiedniego połoŜenia i dokręcić
oba wkręty.
-8-
-9Dolna powierzchnia okapu powinna znajdować się na wysokości 60 cm
nad najwyŜszym punktem usytuowanej poniŜej elektrycznej płyty grzewczej
oraz 65 cm nad płytami gazowymi. JeŜeli w instrukcji instalacji płyty
grzewczej są podane inne odległości, to naleŜy się do nich stosować.
Okap KSET910X moŜe być instalowany wyłącznie w szafkach o szerokości
90 cm.
Po zainstalowaniu okapu naleŜy przymocować czołową listwę ozdobną. W
tym celu powierzchnię czołową okapu naleŜy najpierw przemyć alkoholem
(naleŜy zawsze stosować się do zaleceń producenta dotyczących zasad
przechowywania i korzystania z rozpuszczalników). Następnie z listwy
usunąć papierową osłonę i umieścić listwę w odpowiednim połoŜeniu
dociskając ją do czoła okapu.
JeŜeli okap ma działać razem z innymi urządzeniami zasilanymi energią
inną niŜ elektryczna, to ciśnienie powietrza na wylocie nie moŜe
przekraczać 4 Pa (0,04 mbar).
Aby uzyskać optymalną sprawność okapu długość duktu łączącego okap z
kanałem wentylacyjnym nie powinna przekraczać 4 m, a w skład duktu nie
o
powinno wchodzić więcej, niŜ 2 kolanka 90 .
Zaleca się instalowanie okapu w wersji wyciąg (odprowadzenie powietrza
na zewnątrz) – w takim przypadku z wnętrza naleŜy usunąć filtry z węgla
aktywowanego, które są niezbędne w wersji pochłaniacz (powrót powietrza
do pomieszczenia kuchennego).
JeŜeli zachodzi konieczność wymiany listwy ozdobnej na inną pasującą
kolorystyką do mebli, to naleŜy postępować zgodnie z poniŜszymi
zaleceniami (rys. 2):
• wysunąć szufladę okapu,
• wykręcić śruby T podtrzymujące czoło,
• zainstalować nowy front i przymocować za pomocą tych samych śrub.
