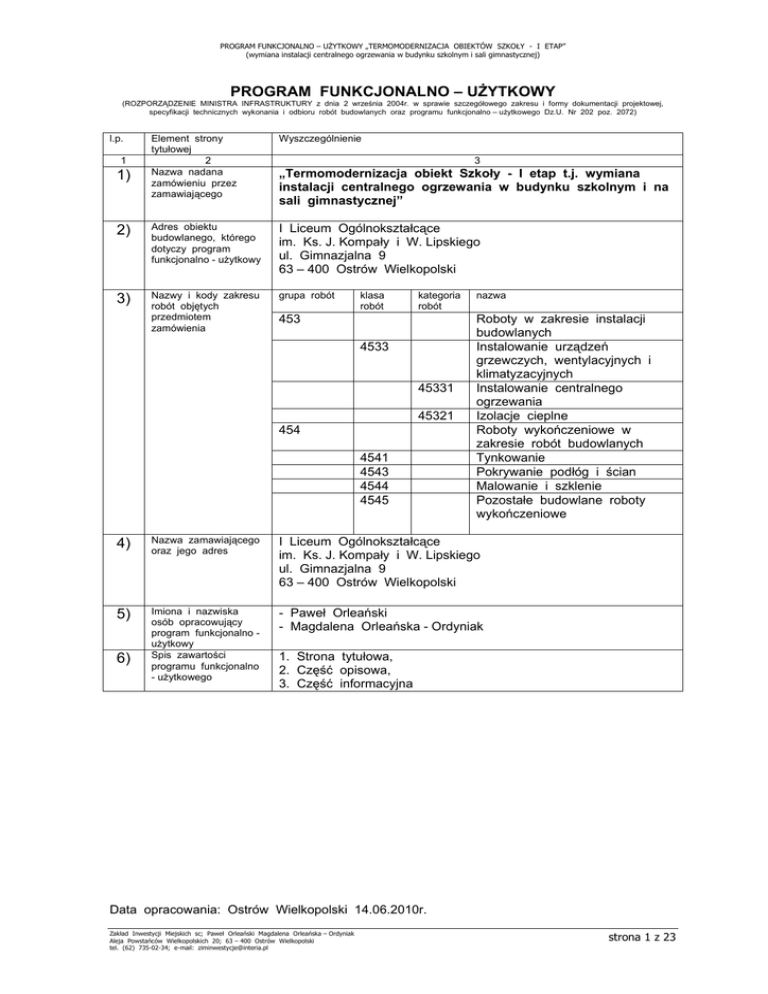

PROGRAM FUNKCJONALNO – UŻYTKOWY „TERMOMODERNIZACJA OBIEKTÓW SZKOŁY - I ETAP”
(wymiana instalacji centralnego ogrzewania w budynku szkolnym i sali gimnastycznej)
PROGRAM FUNKCJONALNO – UŻYTKOWY
(ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej,
specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno – użytkowego Dz.U. Nr 202 poz. 2072)
l.p.
1
1)
Element strony
tytułowej
2
Nazwa nadana
zamówieniu przez
zamawiającego
Wyszczególnienie
3
„Termomodernizacja obiekt Szkoły - I etap t.j. wymiana
instalacji centralnego ogrzewania w budynku szkolnym i na
sali gimnastycznej”
2)
Adres obiektu
budowlanego, którego
dotyczy program
funkcjonalno - użytkowy
I Liceum Ogólnokształcące
im. Ks. J. Kompały i W. Lipskiego
ul. Gimnazjalna 9
63 – 400 Ostrów Wielkopolski
3)
Nazwy i kody zakresu
robót objętych
przedmiotem
zamówienia
grupa robót
klasa
robót
kategoria
robót
453
4533
45331
45321
454
4541
4543
4544
4545
nazwa
Roboty w zakresie instalacji
budowlanych
Instalowanie urządzeń
grzewczych, wentylacyjnych i
klimatyzacyjnych
Instalowanie centralnego
ogrzewania
Izolacje cieplne
Roboty wykończeniowe w
zakresie robót budowlanych
Tynkowanie
Pokrywanie podłóg i ścian
Malowanie i szklenie
Pozostałe budowlane roboty
wykończeniowe
4)
Nazwa zamawiającego
oraz jego adres
I Liceum Ogólnokształcące
im. Ks. J. Kompały i W. Lipskiego
ul. Gimnazjalna 9
63 – 400 Ostrów Wielkopolski
5)
Imiona i nazwiska
osób opracowujący
program funkcjonalno użytkowy
Spis zawartości
programu funkcjonalno
- użytkowego
- Paweł Orleański
- Magdalena Orleańska - Ordyniak
6)
1. Strona tytułowa,
2. Część opisowa,
3. Część informacyjna
Data opracowania: Ostrów Wielkopolski 14.06.2010r.
Zakład Inwestycji Miejskich sc; Paweł Orleański Magdalena Orleańska – Ordyniak
Aleja Powstańców Wielkopolskich 20; 63 – 400 Ostrów Wielkopolski
tel. (62) 735-02-34; e-mail: [email protected]
strona 1 z 23
6) cd. Szczegółowy spis zawartości programu funkcjonalno – użytkowego
L.p.
Wyszczególnienie
1
Nr
strony
2
1. STRONA TYTUŁÓWA
2. CZĘŚĆ OPISOWA
2.1
2.2
Opis ogólny przedmiotu zamówienia
1)
Charakterystyczne parametry określające wielkość obiektu lub
zakres robót budowlanych
2)
Aktualne uwarunkowania wykonania przedmiotu zamówienia
3)
Ogólne właściwości funkcjonalno - użytkowe
4)
Szczegółowe właściwości funkcjonalno – użytkowe wyrażone we
wskaźnikach powierzchniowo – kubaturowych ustalone zgodnie z
Polską Normą PN-ISO 9836;1997 „właściwości użytkowe w
budownictwie. Określenie wskaźników powierzchniowych i
kubaturowych”, jeśli wymaga tego specyfika obiektu budowlanego,
a w szczególności:
a) powierzchnie użytkowe poszczególnych pomieszczeń wraz z
określeniem ich funkcji,
b) wysokości pomieszczeń
Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia w
zakresie specyfikacji technicznych wykonania i odbioru robót
budowlanych:
1)
Przygotowanie terenu budowy
2)
Architektura
3)
Konstrukcja
4)
Instalacje
5)
Wykończenia
6)
Zagospodarowanie terenu
3. CZĘŚĆ INFORMACYJNA
1)
2)
3)
4)
Dokumenty potwierdzające zgodność zamierzenia budowlanego z
wymaganiami wynikającymi z odrębnych przepisów
Oświadczenie zamawiającego stwierdzające jego prawo do
dysponowania nieruchomością na cele budowlane
Przepisy prawne i normy związane z projektowaniem i
wykonaniem zamierzenia budowlanego
Inne posiadane informacje i dokumenty niezbędne do
zaprojektowania robót budowlanych:
a)
Kopia mapy zasadniczej
b)
Wyniki badań gruntowo – wodnych na terenie budowy dla
potrzeb posadowienia obiektu
c)
Zalecenia konserwatorskie konserwatora zabytków
d)
Inwentaryzacja zieleni
e)
Dane dotyczące zanieczyszczenia atmosfery do analizy
ochrony powietrza oraz posiadane raporty, opinie lub
ekspertyzy z zakresu ochrony środowiska
f)
Pomiary ruchu drogowego, hałasu i innych uciążliwości
g)
Inwentaryzacje lub dokumentacje obiektów budowlanych,
jeżeli podlegają one przebudowie, odbudowie, rozbudowie,
nadbudowie, rozbiórkom lub remontom w zakresie
architektury, konstrukcji, a także wskazania
zamawiającego dotyczące zachowania urządzeń
naziemnych i podziemnych oraz obiektów przewidzianych
3
1-3
4
4
4
4-7
7-9
9-12
12
12-13
13-15
15
15-17
17-18
18
19
19
19
19-21
21
21
21-22
22
22
22
22
22
strona 2 z 23
L.p.
Wyszczególnienie
1
Nr
strony
2
h)
i)
do rozbiórki i ewentualne uwarunkowania tych rozbiórek
1. Rzuty inwentaryzacyjne poszczególnych kondygnacji
budynku opracowane przez mgr inż. Andrzeja Cempela z
listopada 2006r.
- Rzut piwnicy w skali 1 : 200, rys. nr 1
- Rzut parteru w skali 1 : 200, rys. nr 2
- Rzut I piętra w skali 1 : 200, rys. nr 3
- Rzut II pietra w skali 1 : 200, rys. nr 4
2. PROJEKT TECHNICZNY węzła cieplnego
wymiennikowego Liceum Ogółnokształcącego nr I w
Ostrowie Wielkopolskim z października 1993 autorstwa
mgr inż. Jana Zawidzkiego (archiwum OZC S.A. Ostrów
Wielkopolski)
Porozumienia, zgody lub pozwolenia oraz warunki
techniczne i realizacyjne związane z przyłączeniem
obiektu do istniejących sieci wodociągowych,
kanalizacyjnych i teletechnicznych oraz dróg
samochodowych, kolejowych lub wodnych.
Dodatkowe wytyczne inwestorskie i uwarunkowania
związane z budową i jej przeprowadzeniem.
3
22-23
23
strona 3 z 23
2. CZĘŚC OPISOWA
2.1 Opis ogółny przedmiotu zamówienia
1) Charakterystyczne parametry określające wielkość obiektu lub zakres robót
budowlanych
Budynek I Liceum Ogólnokształcącego w Ostrowie Wielkopolskim przy ul.
Gimnazjalnej 9 połączony jest łącznikiem z Salą sportową. Cały obiekt wybudowany
jest metoda tradycyjną.
Sam budynek liceum pochodzi z 1843 roku (rozpoczęcie budowy), w roku 1845
przekazano go do użytkowania.. W czasie późniejszym t.j. latach 70 dwudziestego
wieku dobudowano salę sportową i łącznik.
Nie przewiduje się docieplenia ścian zewnętrznych samego budynku liceum ze
względu na zabytkowy charakter umocowany prawnie przez Konserwatora zabytków
DECYZJĄ w sprawie wpisania dobra kultury do rejestru zabytków L.dz. PSOZKal.IZN.40/1000/94 z dnia 22.08.199r roku, Nr rejestru 700/ A - ZAŁACZNIK NR 1
- integralna część niniejszego pfu.
Budynek liceum jest podpiwniczony (cała piwnica dotychczas nie ogrzewana).
L.p.
Parametr
1
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
2
Liczba kondygnacji:
1.1 Szkoła (częściowo podpiwniczona)
1.2 Sala gimnastyczna
1.3 Łącznik
Kubatura części ogrzewanej
W tym:
2.1 Szkoła
2.3 Łącznik
Powierzchnia netto budynku
W tym:
3.1 Szkoła
3.3 Łącznik
Powierzchnia użytkowa
W tym:
4.1 Szkoła
4.3 Łącznik
Wysokość budynku szkoły
Długość budynku szkoły
Szerokość budynku szkoły
Wysokość budynku Sali gimnastycznej
Długość budynku Sali gimnastycznej
Szerokość budynku Sali gimnastycznej
Wielkość
Jednostka
3
4
3
1+2
2
16847
[kon.]
[kon.]
[kon.]
[m3]
3865,2
[m2]
3865,2
[m2]
15,35
58,46
26,05
8,20
46,92
28,78
[m]
[m]
[m]
[m]
[m]
[m]
2) Aktualne uwarunkowania wykonania przedmiotu zamówienia
Uwarunkowania wynikające z realiów istniejącego obiektu j.w.:
1. Fundamenty: murowane - ściany budynku szkolnego liceum, stopy i ławy
fundamentowe żelbetowe pod sala gimnastyczną i łącznikiem.
2. Ściany zewnętrzne: ściany budynku szkolnego liceum wykonane z cegły
ceramicznej pełnej na zaprawie wapiennej. Ściany Sali gimnastycznej i
łącznika wykonane z cegły ceramicznej kratówki oraz płyt PW8 obustronnie otynkowane na siatce.
3. Ściany wewnętrzne: ściany budynku szkolnego liceum wykonane z cegły
ceramicznej pełnej na zaprawie wapiennej, otynkowane.
strona 4 z 23
4. Stropodach: a) w budynku szkolnym liceum dach dwuspadowy o konstrukcji
drewnianej, pokryty dachówką karpiówką podwójnie w koronkę, strop
poddasza ocieplony wełną mineralna gr. 25,0 [cm], b) w budynku Sali
sportowej stropodach nad areną sportową, nie wentylowany, dwuspadowy
wykonany z płyt osłonowych PW8, nad pomieszczeniami szatni i łącznika
stropodach wentylowany, oparty o płyty kanałowe, ścianki ażurowe oraz płyty
dachowe, korytkowe, zamknięte typu DKZ.
5. Strop nad piwnicami: w budynku gimnazjum strop ceramiczny typu Klein,
W łączniku strop z płyt kanałowych otworowych.
6. Stolarka okienna: w części dydaktycznej wymieniona, stara stolarka piwnic i
Sali gimnastycznej oraz łącznika, luksfery.
7. Wentylacja: naturalna grawitacyjna.
8. Zasilanie ciepłem: zdalaczynne z miejskiej sieci c.o. zlokalizowanej od
zaplecza wschodnio – południowego szkoły i przechodząca równolegle do ul.
Gimnazjalnej przez podwórze komunikacyjne obiektu, będącej własnością
OZC S.A. Ostrów Wielkopolski ul. Wysocka 57, poprzez węzeł cieplny
zlokalizowanego w piwnicy łącznika z niezależnym dostępem z podwórza od
str. elewacji południowej. Węzeł cieplny stanowi również własność OZC S.A.
Ostrów Wielkopolski.
9. Ogrzewanie: tradycyjne, instalacja stara, zakamieniona, częściowo
sperforowana , częste awarie.
10. Ciepła woda użytkowa: podgrzewana w węźle cieplnym w piwnicy i
rozprowadzana do części pomieszczeń obiektu z udziałem obiegu
recyrkulacyjnego.
Charakterystyka energetyczna budynku
L.p.
Rodzaj danych
1
2
1.
Szczytowa moc cieplna (zapotrzebowanie na
moc cieplną dla c.o.)
Zamówiona moc cieplna
Zapotrzebowanie na moc cieplną dla c.w.u.
Zamówiona moc cieplna dla c.w.u.
Sezonowe zapotrzebowanie na ciepło w
standardowym sezonie grzewczym bez
uwzględnienia sprawności systemu ogrzewania
Wskaźnik sezonowego zapotrzebowania na
ciepło
Sezonowe zapotrzebowanie na ciepło w
standardowym sezonie grzewczym z
uwzględnieniem sprawności systemu ogrzewania
2.
3.
4.
5.
6.
7.
•
Oznaczenie
Dane w
stanie
istniejącym
3
4
qmoc
307,4 [kW]
q
qcw
qcw
QH
307,4 [kW]
68,8 [kW]
68,8 [kW]
2.838,8 [GJ]
zamów.
E = QH/V
46,8
[kWh/m3]
3.753,52
[GJ]
QS
Źródło opracowania - Audyt energetyczny budynku I Liceum wraz z halą sportową Nr CE-29/2006
opracowany przez mgr inż. Andrzeja Cempla.
Charakterystyka energetyczna budynku
L.p.
Rodzaj danych
1
1.
2.
3.
4.
2
Obliczeniowa moc cieplna systemu grzewczego
Obliczeniowa moc cieplna na przygotowanie
ciepłej wody użytkowej
Roczne zapotrzebowanie na ciepło do
ogrzewania budynku (bez uwzględnienia
sprawności systemu grzewczego i przerw w
ogrzewaniu)
Roczne zapotrzebowanie na ciepło do
Dane w stanie
istniejącym
4
482,83 [kW]
22,62 [kW]
3065,56 [GJ/rok]
3780,63 [GJ/rok]
strona 5 z 23
5.
6.
7.
•
ogrzewania budynku (z uwzględnieniem
ogrzewaniu)
Obliczeniowe zużycie energii do przygotowania
ciepłej wody użytkowej
Wskaźnik rocznego zapotrzebowania na ciepło
do ogrzewania budynku (bez uwzględnienia
ogrzewaniu)
Wskaźnik rocznego zapotrzebowania na ciepło
do ogrzewania budynku (z uwzględniem
ogrzewaniu)
294,59 [GJ/rok]
239,17 [kWh/(m2*rok)]
294,36 [kWh/(m2*rok)]
Źródło opracowania - Audyt energetyczny budynku I Liceum ogólnokształcącego w Ostrowie
Wielkopolskim Nr CE_T_01_2010 opracowany przez mgr inż. Andrzeja Cempela w dniu 2010-05-10.
Charakterystyka systemu ogrzewania obiektu
L.p.
Rodzaj danych
Dane w stanie istniejącym
1
2
1.
Typ instalacji
2.
3.
4.
5.
Parametry pracy instalacji
Przewody w instalacji
Rodzaje grzejników
Osłonięcie grzejników
6.
Zawory termostatyczne i podzielniki
kosztów
Sprawności składowe systemu
grzewczego
7.
8.
9.
Liczba dni ogrzewanych w
tygodniu/ liczba godzin na dobę
Modernizacja instalacji c.o.
3
Ciepło dostarczane z węzła
cieplnego zlokalizowanego w piwnicy
90/70 [°C]
stalowe
żeliwne
Generalnie nie występuje poza (Aula
budynku gimnazjum, arena sportowa)
Nie występują (zawory starego typu)
hw = 0,98; hp = 0,90 ; hr = 0,78;
he = 0,85
5 / 12 wt = 0,85
wd = 0,91
Nastąpiła w latach 1985 – 2001
(wykonywano jedynie bieżące prace
remontowe)
W latach 2001 – 2009/2010 usuwanie awarii instalacji
*
Charakterystyka instalacji ciepłej wody użytkowej
L.p.
Rodzaj danych
1
1.
2.
3.
4.
2
Rodzaj instalacji
Piony i ich izolacja
Opomiarowanie
Zużycie ciepłej wody
3
Z węzła cieplnego
Rury stalowe
Nie dotyczy
158,92 [m3/(m-c)]
*
Charakterystyka węzła cieplnego
L.p.
Rodzaj danych
1
2
1.
2.
Przyłącze c.o. z sieci ciepłowniczej
wysokoparametrowej
Rodzaj instalacji
3.
Potrzeby instalacji c.o.
3
2 x Φ 80 [mm]
Węzeł cieplny kompaktowy,
dwufunkcyjny oparty na
wymiennikach typu JAD.
Centralne ogrzewanie strona 6 z 23
4.
zapotrzebowanie ciepła 400 [kW].
2 wymienniki typu JAD 6/50 oraz
pompy. Regulator pogodowy z
czujnikami temperatury na powrocie
niskich i wysokich parametrów oraz
czujnikiem zewnętrznym.
Ciepła woda użytkowa zapotrzebowanie ciepła 50 [kW].
Ciepła woda podgrzewana w
wymienniku typu JAD 3/18 w
układzie jednostopniowym bez
zasobnika z pompa cyrkulacyjną.
Temperatura wody regulowana przy
pomocy zaworu termostatycznego.
Na wejściu do węzła zamontowany
regulator różnicy ciśnień. Ilość
pobranej energii cieplnej jest
mierzona licznikiem ciepła z
wodomierzem.
Potrzeby instalacji c.w.u.
*
Źródło opracowania - Projekt techniczny węzła cieplnego opracowany przez mgr inż. Jana Zawidzkiego
- październik 1993r.
Charakterystyka systemu wentylacji
L.p.
Rodzaj danych
1
2
3
1.
Rodzaj instalacji
2.
Strumień powietrza wentylacyjnego
3) Ogólne właściwości funkcjonalno – użytkowe
L.p. Parametr
1
5.
2
Liczba osób użytkujących budynek
Grawitacyjna (naturalna), nie
uwzględnia wszystkich pomieszczeń,
tego wymagających.
12.790 [m3/h]
Wielkość
3
ca 650
Jednostka
4
[osób]
Dane ogólne
• Zamawiający - I Liceum Ogólnokształcące w Ostrowie Wielkopolskim
wymaga wykonania przedmiotowego zamówienia obejmującego:
1/. A. Opracowanie dokumentacji projektowej dla całego obiektu (projekt
budowlany i techniczny-wykonawczy wymiany instalacji c.o. w budynku
szkoły, projekt budowlany i techniczny – wykonawczy, wymiany instalacji
c.o. w Sali sportowej i łączniku), przy założeniu:
niezależnego obiegu medium grzejnego przez budynek szkoły z
rozdziałem na:
a/ komunikacja szkoły (hall wejściowy, klatka schodowa główna,
korytarze każdej kondygnacji (łącznie z piwnicą), klatka schodowa
pomocnicza, wiatrołap, ogrzewanie przy drzwiach wyjściowych bez
wiatrołapu.
b/ sale zajęć lekcyjnych + wszystkie pomieszczenia towarzyszące
c/ sala gimnastyczna - z rozdziałem na:
- pomieszczenia zaplecza Sali gimnastycznej
- ogrzewanie dyżurne kubatury areny sportowej
- zasilanie nagrzewnic (nagrzewnicy) powietrza na czas wykorzystania
areny sportowej.
B. Opracowanie dokumentacji projektowej dla całego obiektu wentylacji
grawitacyjnej nawiewno – wywiewnej.
strona 7 z 23
2/. Przygotowania dokumentów do uzyskania wszelkich niezbędnych decyzji
(decyzji ostatecznych) zgodnych z obowiązującym prawem i przepisami na
legalne prowadzenie zadania objętego zamówieniem (uzgodnienia
konserwatora zabytków, decyzje konserwatora zabytków, uzgodnienia z OZC
S.A., decyzje Starostwa Powiatowego w Ostrowie Wielkopolskim w zakresie
pozwolenia na budowę, ostatecznego pozwolenia na budowę)
•
3/. Realizację robót w zgodności z opracowanymi i uprzednio zatwierdzonymi
przez Zamawiającego projektami (projektem) oraz umownym harmonogramem
realizacji zakresu rzeczowego umowy (ZAŁĄCZNIK NR 3 wzór - integralna
część niniejszego pfu).
4/ Przeprowadzenie wszelkich niezbędnych prób i badań potwierdzających
jakość robót zgodnie z obowiązującymi przepisami.
5/ Przedłożenie zamawiającemu kompletu dokumentów odbiorowych
6/ Rozliczenie umowy.
7/ Uzyskanie odbioru końcowego (podstawa do wypłaty 75% wartości
umownej)
8/ Opracowanie audytu sprawdzającego zgodność wykonanych robót z
niniejszym programem funkcjonalno – użytkowym, za pośrednictwem
rzeczoznawcy o odpowiednich i uznanych kwalifikacjach, którego koszt
pokrywa Wykonawca a zlecenie lokuje Zamawiający (podstawa do wypłaty
25% wartości umownej).
9/ Usunięcie bez zbędnej zwłoki wszelkich wykazanych po okresie
pierwszego sezonu grzewczego niedoskonałości systemu grzewczego w
ramach otrzymanej wartości umownej określonej dla niniejszego kontraktu.
10/ Gwarancja nad wykonanym dziełem - 5 lat
•
Budynek I Liceum Ogólnokształcącego w Ostrowie Wielkopolskim przy
ul. Gimnazjalnej 9 jest obiektem zabytkowym.
•
Budynek Sali gimnastycznej i łącznika I Liceum Ogólnokształcącego w
Ostrowie Wielkopolskim przy ul. Gimnazjalnej 9 znajduje się w miejskiej
strefie zabytkowej.
•
Zamawiający dokonał zgłoszenia wykonania robót budowlanych w zakresie
wymiany instalacji centralnego ogrzewania w obiekcie Sali gimnastycznej
pismem z dnia 24.05.2010r. ZAŁĄCZNIK NR 2 - integralna część
niniejszego pfu..
•
Wszelkie roboty objęte umową na terenie obiektu ze względu na
dydaktyczny charakter obiektu należy wykonać w terminie od 05.07.2010r.
(przekazanie terenu budowy) do dnia 31.08.2010r. (planowany termin
zakończenia robót).
•
Arena Sali gimnastycznej ma uzyskiwać temperaturę pozwalającą na jej
użytkowanie przez uczniów i uczennice za pośrednictwem nadmuch ciepłego
powietrza ogrzewanego z instalacji c.o..
•
Aula Szkoły ma być dogrzewana agregatami muli Split (z zapewnieniem
pełnego chłodzenia powietrza w czasie jej bezpośredniej, eksploatacji) .
Urządzenie j.w. ma zapewnić pełen komfort cieplno – wilgotnościowy
pomieszczenia dla max ilości gości na widowni i występujących na scenie.
strona 8 z 23
•
Temperatura wewnątrz obiektu ma być monitorowana elektronicznie z
odczytem w sekretariacie i biurze woźnego.
•
Możliwość spuszczenie wody z każdego z obiegów indywidualnie
bezpośrednio do miejskiej kanalizacji sanitarnej, bez konieczności
magazynowania wody.
•
Należy zapewnić możliwość uzdatniania wody przed wprowadzeniem jej do
obiegów grzewczych (stosowne urządzenie filtrujące) + np. magnetyzer.
•
Należy zapewnić niezależne opomiarowanie zużycia energii cieplnej w klasie
dokładności stosowanej przez OZC S.A. dla wydzielonego obiegu Sali
gimnastyczej.
4) Szczegółowe właściwości funkcjonalno – użytkowe wyrażone we wskaźnikach
powierzchniowo – kubaturowych ustalone zgodnie z Polską Normą PN-ISO 9836;1997
„właściwości użytkowe w budownictwie. Określenie wskaźników powierzchniowych i
kubaturowych”, jeśli wymaga tego specyfika obiektu budowlanego, a w
szczególności:
a) powierzchnie użytkowe poszczególnych pomieszczeń wraz z określeniem ich
funkcji,
POWIERZCHNIA UŻYTKOWA PIWNICY
nr pom.
nazwa pomieszczenia
BUDYNEK SZKOŁY
0.1
KOMUNIKACJA (WIATROŁAP)
0.2
KOMUNIKACJA
0.3
MAGAZYN
0.4
MAGAZYN
0.5
ARCHIWUM
0.6
PIWNICA
0.7
MAGAZYN
0.8
MAGAZYN
0.9
MAGAZYN
0.10
MAGAZYN
0.11
HARCÓWKA
0.12
HARCÓWKA
ŁĄCZNIK
0.13
MAGAZYN
0.14
WARSZTAT STOLARSKI
0.15
KOTŁOWNIA
0.16
MAGAZYN
0.17
KOTŁOWNIA
0.18
MAGAZYN OPAŁU
RAZEM POWIERZCHNIA UŻYTKOWA PIWNICY
w tym
POWIERZCHNIA UŻYTKOWA BUDYNKU SZKOŁY
POWIERZCHNIA UŻYTKOWA ŁĄCZNIKA
POWIERZCHNIA UŻYTKOWA SALI SPORTOWEJ
powierzchnia użytkowa
[m2]
9,0
46,5
13,8
4,5
8,7
17,5
24,9
17,6
17,2
15,6
15,1
28,0
16,2
29,7
24,0
5,0
56,5
6,8
356,6
218,4
138,2
-
strona 9 z 23
POWIERZCHNIA UŻYTKOWA PARTERU
nr pom.
nazwa pomieszczenia
BUDYNEK SZKOŁY
1.1
PRZEDSIONEK
1.2
HOL Z KLATKĄ SCHODOWĄ
1.3
POKÓJ WOŹNEGO
1.4
KOMUNIKACJA
1.5
ZAPLECZE
1.6
SALA LEKCYJNA
1.7
SALA LEKCYJNA
1.8
SALA LEKCYJNA
1.9
KLATKA SCHODOWA
1.10
SALA LEKCYJNA
1.11
ZAPLECZE
1.12
MAGAZYN
1.13
KOMUNIKACJA
1.14
GABINET DENSTYCZNY
1.15
POCZEKALNIA
1.16
WARSZTAT UCZNIOWSKI
1.17
SZATNIA
1.18
SALA LEKCYJNA
1.19
KLATKA SCHODOWA
1.20
KUCHNIA
1.21
MAGAZYN
1.22
KIOSK
1.23
JADALNIA
1.24
SALA LEKCYJNA
1.25
SALA LEKCYJNA
1.26
ZESPÓŁ SANITARNY
1.27
ZESPÓŁ SANITARNY
ŁĄCZNIK
1.28
POKÓJ PERSONELU SPRZĄTAJĄCEGO
1.29
SALA LEKCYJNA
SALA SPORTOWA
1.30
KOMUNIKACJA
1.31
MAGAZYN
1.32
KOMUNIKACJA
1.33
POKÓJ PALACZY
1.34
WC
1.35
SZATNIA CHŁOPCÓW
1.36
UMYWALNIA + WC CHŁOPCÓW
1.37
SZATNIA DZIEWCZĄT
1.38
UMYWALNIA + WC DZIEWCZĄT
1.39
HOL
1.40
WC
1.41
WC
1.42
PRZEDSIONEK
1.43
GABINET LEKARSKI
1.44
KOMUNIKACJA
1.45
WC
1.46
POKÓJ NAUCZYCIELI WF
1.47
MAGAZYN
1.48
MAGAZYN
1.49
SALA SPORTOWA
RAZEM POWIERZCHNIA UŻYTKOWA PARTERU
w tym
[m2]
13,7
48,3
7,3
119,8
20,9
55,4
53,5
36,6
15,3
55,4
12,7
10,3
26,8
22,9
11,9
86,6
44,0
35,3
14,8
25,1
9,3
4,7
34,7
34,7
36,6
22,0
7,6
19,3
22,2
48,9
16,5
8,3
5,3
2,2
31,7
21,8
33,4
16,3
47,2
1,8
2,8
6,0
12,8
2,4
3,8
19,8
10,3
37,7
636,4
1873,1
866,2
strona 10 z 23
41,5
965,4
POWIERZCHNIA UŻYTKOWA I PIĘTRA
nr pom.
nazwa pomieszczenia
BUDYNEK SZKOŁY
2.1
KLATKA SCHODOWA
2.2
KOMUNIKACJA
2.3
KSIĘGOWOŚĆ
2.4
GABINET Z-CY DYREKTORA
2.5
BIBLIOTEKA
2.6
BIBLIOTEKA
2.7
BIBLIOTEKA
2.8
BIBLIOTEKA
2.9
POKÓJ NAUCZYCIELSKI
2.10
PRZEDSIONEK
2.11
MAGAZYN
2.12
GABINET DYREKTORA
2.13
SEKRETARIAT
2.14
MAGAZYN
2.15
AULA
2.16
SALA LEKCYJNA
2.17
KLATKA SCHODOWA
2.18
GABINET FIZYCZNY
2.19
ZAPLECZE GABINET FIZYCZNEGO
2.20
ZAPLECZE GABINETU CHEMICZNEGO
2.21
GABINET CHEMICZNY
2.22
ZESPÓŁ SANITARNY
SALA SPORTOWA
2.23
ANTRESOLA
RAZEM POWIERZCHNIA UŻYTKOWA I PIĘTRA
w tym
[m2]
73,2
93,2
21,4
21,8
16,8
21,8
15,9
42,2
58,6
4,3
8,0
23,4
21,9
14,6
185,9
58,8
15,2
36,7
32,7
19,3
54,9
22,0
51,1
913,7
862,6
51,1
POWIERZCHNIA UŻYTKOWA II PIĘTRA
nr pom.
nazwa pomieszczenia
BUDYNEK SZKOŁY
3.1
KLATKA SCHODOWA
3.2
KOMUNIKACJA
3.3
ZAPLECZE SALI LEKCYJNEJ
3.4
SALA LEKCYJNA
3.5
SALA LEKCYJNA
3.6
SALA LEKCYJNA
3.7
SALA LEKCYJNA
3.8
SALA LEKCYJNA
3.9
SALA LEKCYJNA
3.10
SALA LEKCYJNA
3.11
KLATKA SCHODOWA
3.12
SALA LEKCYJNA
3.13
SALA LEKCYJNA
3.14
SALA LEKCYJNA
[m2]
72,5
129,9
22,4
30,2
28,4
59,5
27,1
30,2
60,9
61,9
16,0
40,5
61,4
57,5
strona 11 z 23
3.15
ZESPÓŁ SANITARNY
RAZEM POWIERZCHNIA UŻYTKOWA II PIĘTRA
w tym
b) wysokości pomieszczeń
l.p. Nazwa kondygnacji
1
23,4
721,8
721,8
-
Wysokość
[m]
2
3
Budynek podstawowy liceum
1. Piwnica
2. Parter
3. I piętro
4. II piętro
2,25
4,25
4,45
4,28
Budynek łącznika
1. Piwnica
2. Parter
2,80
2,65
Budynek Sali sportowej
1. Parter
2.
Uwagi!
4
7,10/ 7,75/
3,10/ 2,65
4,38
I piętro
2.2 Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia w zakresie
specyfikacji technicznych wykonania i odbioru robót budowlanych:
1) Przygotowanie terenu budowy
L.p. Wyszczególnienie wymagań
1
2
1.
Całość przygotowania terenu budowy pod realizację
zamówienia leży po stronie Wykonawcy.
2.
Wykonawca realizował będzie wszelkie roboty w
godz. 7.00 do 15.00
Na budowie w trakcie realizacji robót znajdował się
będzie w godz. 7.00 do 15.00 uprawniony
Kierownik budowy.
Wykonawca zapewni w ramach kontraktu kontenery
do wywozu gruzu oraz jego wywóz i utylizację
3.
4.
Uwagi
3
Osłonięcie wszelkich
podług, okien, drzwi,
parapetów, wyposażenia
każdego z pomieszczeń
łącznie z lampami i
boazeriami, folią PCV
zamocowaną taśmą
przylepną do czasu
zgłoszenia zakończenia
robót.
W przypadku miejscowego
braku zaufania do folii
stosować płytę OSB/ płytę
gipsowo - kartonową
(niepalną) - dojścia
transportowe po
posadzkach drewnianych i
PCV oraz wszystkich
innych niezbędnych.
Wszystko w kubaturze
obiektu zabezpieczyć przed
zniszczeniem.
strona 12 z 23
5.
6.
7.
8.
9.
10.
11.
12.
13.
gruzu (bez zbędnej zwłoki).
Wykonawca w ramach kontraktu zapewni demontaż
całości istniejącej instalacji c.o., jej umocowany
protokolarnie wywóz bez zbędnej zwłoki na złom.
Rozpoczęcie realizacji kontraktu w zakresie samych
robót na Sali sportowej i łączniku nastąpi
bezpośrednio po przekazaniu ternu budowy
(zamawiający zgłosił wykonanie robót budowlanych
do Starostwa powiatowego w Ostrowie
Wielkopolskim pismem z dnia 24.05.2010r. ZAŁĄCZNIK NR 2 - integralna część niniejszego
pfu.
Rozpoczęcie robót wykonawczych objętych
zamówieniem w zakresie samego zabytkowego
budynku szkoły należy rozpocząć po uzyskaniu
ostatecznego pozwolenia na budowę.
Zamawiający przekaże niezależnie teren budowy
pod wymianę instalacji c.o. na sali sportowej i
łączniku i niezależnie pod zabytkowy budynek
główny.
Zamawiający zakłada przekazanie ternu budowy pod
wymianę instalacji c.o. na sali sportowej i łączniku
z dniem 05.07.2010r.
Całość kontraktu nadzorowana będzie przez
umocowanego przez Zamawiającego uprawnionego
Inspektora Nadzoru Inwestorskiego.
Na każde życzenie inspektora nadzoru
inwestorskiego Wykonawca w trybie bez zbędnej
zwłoki przekaże mu komplet wymaganych
dokumentów związany z określonym materiałem
bądź urządzeniem dostarczonym na plac budowy
lub określonym w projekcie.
Wykonawca ponosi pełną odpowiedzialność za
wszelkie:
1) instalacje wewnętrzne szkoły
2) wyposażenie szkoły,
3) stan techniczny podług, ścian, sufitów, okien
i drzwi
4) Usunięcie do czasu zgłoszenia zakończenia
robót wszelkich uszkodzeń i zabrudzenia
obiektu.
5) Bezpieczeństwo pożarowe na terenie
budowy.
Integralna część umowy stanowi harmonogram
realizacji umowy.
Każdy p/t Wykonawca przed złożeniem oferty musi
dokonać wizji lokalnej - przeglądu technicznego,
zapoznania się z obiektem i jego uwarunkowaniami
pod kątem wszystkich wymogów zakresu
rzeczowego objętego przetargiem.
2) Architektura
1
1.
Środki finansowe uzyskane
ze sprzedaży
zdemontowanych starych
grzejników żeliwnych i
orurowania stalowego
zostaną przekazane bez
zbędnej zwłoki na konto
bankowe, wskazane przez
Zamawiającego.
Komplet wszelkich
niezbędnych dokumentów
niezbędnych do uzyskania
ostatecznego pozwolenia na
budowę przygotowuje
Wykonawca. Zamawiający
bez zbędnej zwłoki umocuje
prawnie stosowne wnioski i
oświadczenia.
ZAŁĄCZNIK NR 3 wzór
Uwagi
2
3
Wszelkie instalacje zasilania i powrotu należy
strona 13 z 23
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
bezwzględnie schować w ścianach.
Podejścia do grzejników musza wychodzić bezpośrednio
ze ściany
Na wyjściu z ściany rur zasilania i powrotu do grzejnika
zastosować białe rozetki.
Przy każdym oknie musi znajdować się grzejnik.
Zamawiający wymaga estetycznych grzejników:
- żeberkowych (członowych) stalowych o krawędziach
bezpiecznych (zfazowanych, zaokrąglonych) w ciągach
komunikacyjnych.
- żeberkowych (członowych) aluminiowych w pozostałych
pomieszczeniach budynku zabytkowego szkoły .
- płytowych stalowych w pomieszczeniach Sali sportowej i
łącznika.
Wszelkie grzejniki i ich osprzęt musi być estetyczny.
Grzejniki i zawory termostatyczne w kolorze białym (RAL
9016).
Grzejniki musza być zawieszone na ścianie w sposób
zapewniający ich stabilną pozycję oraz brak możliwości
ich amatorskiego demontażu.
Anemostaty nawiewno – wywiewne zastosowane przy
montażu multisplitu dla pomieszczenia auli dostosować do
architektury wystroju wnętrza Sali - uzgodnić z
odpowiedzialnym konserwatorem zabytków. Urządzenia
sprężarkowe multsplitu zamontować w kubaturze
poddasza nad aulą.
Anemostaty nowo – projektowanego nawiewu powietrza
Sali sportowej wykonać ze stali nierdzewnej (np.
chromonikielina), satynowanej.
Luksfery w pomieszczeniu szatni parteru budynku
głównego liceum zastąpić oknem przy wymurówce do
wysokości ca 80 cm (jak okna sąsiadujące), osadzić
parapet i zamontować odpowiedni grzejnik.
Należy zapewnić normową wentylacje grawitacyjną
wszystkich pomieszczę przeznaczonych na pobyt ludzi
(sale zajęć lekcyjnych, zaplecza sal lekcyjnych, Zespoły
sanitarne i WC, komunikacja, pokój nauczycielski,
zaplecze kuchenne, sala konsumpcyjna, szatnia ogólna,
arena sportowa, zaplecza sanitarno szatniowe Sali
sportowej, siłownia, biura kadry WF, sekretariat, biura
dyrekcji, itp.) w zakresie nawiewu i wywiewu powietrza.
Należy dokonać szczegółowej inwentaryzacji istniejących
pionów kominowych i z ich maksymalnym wykorzystaniem
zaprojektować i wykonać wentylację grawitacyjną
poszczególnych pomieszczeń.
Zamawiający zakłada potrzebę odgruzowania części
kanałów i zapewnienie ich drożności do poszczególnych
pomieszczeń.
Wszystkie kanały wentylacyjne muszą wystawać ponad
dach zgodnie z obowiązującymi przepisami a komin ponad
dachem musi być adekwatny do kominów otaczających.
Zakres projektu i wykonania musi obejmować również
nawiew powietrza do pomieszczeń szkoły, łącznika i Sali
sportowej.
Kanały wywiewne musza mieć pozytywne badania
kominiarskie i krotności wymian powietrza.
Należy zapewnić umywalkę z ciepłą i zimną wodą w
pomieszczeniu biblioteki (I piętro budynku podstawowego)
strona 14 z 23
14.
15.
zapoznania się z obiektem i jego uwarunkowaniami pod
kątem wszystkich wymogów zakresu rzeczowego objętego
przetargiem.
Na każde życzenie inspektora nadzoru inwestorskiego
Wykonawca w trybie bez zbędnej zwłoki przekaże mu
komplet wymaganych dokumentów związany z określonym
materiałem bądź urządzeniem dostarczonym na plac
budowy lub określonym w projekcie.
3) Konstrukcja
Uwagi
1
2
1.
Wykonawca nie ma prawa naruszenia konstrukcji obiektu.
Zakłada się wykorzystanie istniejących otworów w
przegrodach wewnętrznych obiektu.
przetargiem.
2.
4) Instalacje
Uwagi
1
2
1.
Sprawdzenie aktualności wszystkich danych wyjściowych
podanych przez Zamawiającego.
Zapewnić normowe temperatury pomieszczeń całości
obiekt.
Należy zapewnić ogrzewanie pomieszczeń piwnicy ze
szczególnym uwzględnieniem temperatury w korytarzu jak na kondygnacjach wyższych i powierzchni użytkowej
harcówki z temperaturą projektowaną jak dla Sali zajęć
lekcyjnych.
Wszelkie rury rozdziału i piony instalacji c.o. wykonać z
rur miedzianych
Wszystkie podejścia wykonać ze stosownych rur
polipropylenowych stosując złączki systemowe w miejscu
połączenia z rurami miedzianymi.
Niezależny obieg medium grzejnego przez budynek szkoły
z rozdziałem na:
a/ komunikacja szkoły (hall wejściowy, klatka schodowa
główna, korytarze każdej kondygnacji (łącznie z
piwnicą),klatka schodowa pomocnicza, wiatrołap,
ogrzewanie przy drzwiach wyjściowych bez wiatrołapu.
b/ sale zajęć lekcyjnych + wszystkie pomieszczenia
towarzyszące
c/ sala gimnastyczna z rozdziałem na:
- pomieszczenia zaplecza Sali gimnastycznej
- ogrzewanie dyżurne kubatury areny sportowej
zapewniające właściwe warunki dla nawierzchni areny
sportowej.
- zasilanie nagrzewnic (nagrzewnicy) powietrza na czas
wykorzystania areny sportowej.
C.w.u. i woda nie ogrzewana dla Sali sportowej musi być
rozliczana odrębnym licznikiem jej poboru.
Aula Szkoły ma być dogrzewana agregatami muli Split
(z zapewnieniem chłodzenia) .
Anemostaty nawiewno – wywiewne zastosowane przy
2.
3.
4.
5.
6.
7.
8.
9.
3
3
strona 15 z 23
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
montażu multisplitu dla pomieszczenia auli dostosować do
architektury wystroju wnętrza Sali - uzgodnić z
odpowiedzialnym konserwatorem zabytków. Urządzenia
sprężarkowe multsplitu zamontować w kubaturze
poddasza nad aulą.
Arena Sali gimnastycznej ma uzyskiwać temperaturę
pozwalającą na jej użytkowanie przez uczniów i
uczennice za pośrednictwem nadmuch ciepłego powietrza
ogrzewanego z instalacji c.o..
Anemostaty nowo – projektowanego nawiewu powietrza
Sali sportowej wykonać ze stali nierdzewnej (np.
chromonikielina), satynowanej
Temperatura wewnątrz obiektu ma być monitorowana
elektronicznie z odczytem w sekretariacie i biurze
woźnego.
Możliwość spuszczenie wody z każdego z obiegów
indywidualnie bezpośrednio do miejskiej kanalizacji
sanitarnej, bez konieczności magazynowania wody.
Należy zapewnić możliwość uzdatniania wody przed
wprowadzeniem jej do obiegów grzewczych.
Należy zapewnić niezależne opomiarowanie zużycia
energii cieplnej w klasie dokładności stosowanej przez
OZC S.A. dla wydzielonego obiegu całości Sali
gimnastyczej.
Wszelkie instalacje zasilania i powrotu należy
bezwzględnie schować w ścianach.
Podejścia do grzejników musza wychodzić bezpośrednio
ze ściany
Na wyjściu z ściany rur zasilania i powrotu do grzejnika
zastosować białe rozetki.
Przy każdym oknie musi znajdować się grzejnik (dokonać
weryfikacji lokalizacji grzejników)
Zamawiający wymaga estetycznych grzejników
żeberkowych (członowych) stalowych o krawędziach
bezpiecznych (zfazowanych, zaokrąglonych).
21.
Każdy grzejnik musi być wyposażony w zawór
termoregulacyjny.
22.
Wszelkie grzejniki i ich osprzęt musi być estetyczny.
Grzejniki i zawory termostatyczne w kolorze białym (RAL
9016).
Każdy dostarczony na teren budowy, grzejnik stalowy
musi być uprzednio odpowiednio przygotowany do
malowania, zabezpieczony antykorozyjnie, malowany farbą
podkładową i proszkowo farbą w kolorze białym (RAL
9016)
Grzejniki musza być zawieszone na ścianie w sposób
zapewniający ich stabilną pozycję oraz brak możliwości
ich amatorskiego demontażu.
W klatce schodowej głównej przy wejściu głównym z
wiatrołapu po lewej i prawej jego stronie w otworach z
witrynami pod którymi należy rozmieścić grzejniki o
dużych walorach estetycznych i doborze kolorystycznym,
nie psujących wystroju wnętrza reprezentacyjnego.
Na ścianach po jej prawej i lewej stronie, pod
parapetami betonowymi, na przejściu z holu głównego
szkoły do korytarza parteru nalezy dokonać montażu
stosownych grzejników .
Dokonać korekty lokalizacji grzejnika w północnym
korytarzu parteru budynku szkoły (grzejnik boczny
23.
24.
25.
26.
strona 16 z 23
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
zlikwidować, skuć cokół podokienny, wykonać roboty
wykończeniowe, osadzić grzejnik podokienny)
Zakłada się temperaturę pracy układu grzejnego nie
wyższą niż 80/60.
Każdy grzejnik musi być wyposażony w zawory
umożliwiającego jego odłączenie i demontaż w przypadku
awarii, bez konieczności odcinania wody w pionie.
Każdy grzejnik musi być wyposażony w automatyczny
odpowietrznik.
Zamawiający nie przewiduje ogrzewania podłogowego.
Zamawiający wymaga zawory podpionowe.
Wymagane wartości sprawności po wymianie instalacji
c.o.
• Wytwarzanie ciepła: (brak modernizacji źródła ciepła)
hg = 0,98
• Przesyłanie ciepła: (wymiana rur) hd = 0,95
• Regulacja systemu grzewczego: (montaż zaworów
termostatycznych i podpionowych) ho = 0,99
• Akumulacja ciepła: (wymiana grzejników) hs = 1,00
• Uwzględnienie wprowadzania przerw na ogrzewanie
w okresie tygodnia (wymiana instalacji wewnętrznej)
Wt = 0,85
• Uwzględnienie wprowadzania przerw na ogrzewanie
w ciągu doby (wymiana instalacji wewnętrznej)
Wd = 0,88
• Sprawność całkowita systemu grzewczego hg x hd x
ho x hs = 0,92
Zamawiający wymaga by każdy pion c.o. posiadał zawór
podpionowy.
Dostęp do każdego zaworu podpionowego musi być
ograniczony poprzez skrzynkę z drzwiczkami z zamkiem
patentowy.
przetargiem.
5) Wykończenia
Uwagi
1
2
1.
Wszystkie ściany na których osadzono nowe grzejniki
musza być pomalowane całościowo w obrębie do ścian
poprzecznych, sufitu i podłogi.
Roboty malarskie muszą obejmować całość przygotowania
do malowania - wyprawienie bruzd i ubytków zaprawą
systemową, szpachlowanie nierówności, gruntowanie
+ 2 x malowanie farbą poliwinylową, zmywalną w kolorze
pomieszczenia. Dopuszcza się wyprawki miejscowe
sufitów.
Niezbędne usunięcie części posadzek i ich podłoży pod
prowadzenie instalacji c.o. i ich izolację termiczną należy
minimalizować a ich odtworzenie w miejscu czasowego
usunięcia musi być technicznie i estetycznie adekwatne
2.
Źródło opracowania
- Audyt
energetyczny
budynku I Liceum
ogólnokształcącego
w Ostrowie
Wielkopolskim Nr
CE_T_01_2010
opracowany przez
mgr inż. Andrzeja
Cempela w dniu
2010-05-10.
3
strona 17 z 23
3.
4.
5.
6.
do pozostałej, nieuszkodzonej części posadzek (wg stanu
z przed zawarcia umowy)
W przypadku uszkodzenia przez Wykonawcę elementów
pomieszczenia ich stan musi być doprowadzony do
zgodności z dotychczasowym przed zgłoszeniem robót do
odbioru (np. listwy przyścienne, posadzka, parapety,
ościeża, okna, itp.).
Wykonawca przed zgłoszeniem zakończenia robót dokona
ostatecznego sprzątania każdego pomieszczenia do
stopnia pozwalającego na jego eksploatację
przetargiem.
6) Zagospodarowanie terenu
Uwagi
1
2
1.
Bieżące utrzymanie czystości i porządku w terenie
związanym z realizacją zamówienia.
Wszelkie dostawy materiałowe do obiektu oraz dostęp
pracowników Wykonawcy może się odbywać tylko i
wyłącznie wejściem od strony Sali sportowej z dostępem
drogą asfaltową wzdłuż ściany szczytowej północnej
budynku głównego.
Wykonawca w dniu przekazania placu budowy przejmie
protokolarnie klucze od bramy wjazdowej z ul.
Gimnazjalnej do Sali sportowej wraz z kluczami do drzwi
wejściowych Sali sportowej i zwróci je po odbiorze
końcowym robót.
Dostęp sił wykonawczych do budynku głównego poprzez
salę sportową zostanie zagwarantowany przez
Zamawiającego po stworzeniu pełnych podstaw przez
Wykonawcę do uzyskania ostatecznego pozwolenia na
budowę
Teren wykorzystywany przez Wykonawcę poza
zasadniczym placem budowy zostanie ostatecznie
uporządkowany przed zgłoszeniem zakończenia robót.
przetargiem.
2.
3.
4.
5.
6.
3
strona 18 z 23
3. CZĘŚĆ INFORMACYJNA
1)
Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami
wynikającymi z odrębnych przepisów
• DECYZJA Wojewódzkiego Konserwatora Zabytków; ul. Franciszkańska 3/5; 62 –
800 Kalisz w sprawie wpisania dobra kultury do rejestru zabytków L.dz. PSOZKal.IZN.40/1000/94 z dnia 22.08.199r roku, Nr rejestru 700/ A - ZAŁACZNIK NR 1
- integralna część niniejszego pfu.
• Zgłoszenie wykonania robót budowlanych przez Zamawiającego w zakresie
wymiany instalacji centralnego ogrzewania w budynku Sali gimnastycznej I Liceum
Ogólnokształcącego na działce połóżonej w Ostrowie Wielkopolskim, przy ul.
Gimnazjalnej 9 na arkuszu mapy 13/1 z dnia 24.05.2010r. - ZAŁĄCZNIK NR 2 integralna część niniejszego pfu..
• UMOWA WIELOLETNIA SPRZEDAŻY CIEPŁA NR 95/02/99 z dnia 01.10.99r.
z Ostrowskim Zakładem Ciepłowniczym S.A. przy ul. Wysockiej 57 w Ostrowie
Wielkopolskim - ZAŁĄCZNIK NR 4 - integralna część niniejszego pfu..
• DEKLARACJA Nr 1/99 do umowy sprzedaży ciepła nr 95/02/99 z dnia 01.10.99r.
- zapotrzebowanie ciepła ogólne - 314 [kW] - ZAŁĄCZNIK NR 5 - integralna część
niniejszego pfu..
• DEKLARACJA Nr 2/99 ZAŁĄCZNIK NR 6
2)
Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania
nieruchomością na cele budowlane
ZAŁĄCZNIK NR 7 - integralna część niniejszego pfu..
3)
Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia
budowlanego:
1. Ustawa z dnia 29 stycznia 2004 r. – Prawo zamówień publicznych (Dz. U. z 2007 r. Nr
223, poz. 1655, z 2008 r. Nr 171, poz. 1058, Nr 220, poz. 1420 i Nr 227, poz. 1505 oraz z
2009 r. Nr 19, poz. 101, Nr 65, poz. 545, Nr 91, poz. 742, Nr 157, poz. 1241, Nr 206, poz.
1591, Nr 219, poz. 1706 i Nr 223, poz. 1778)
2. ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 2 września 2004r. w
sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji
technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno –
użytkowego Dz.U. Nr 202 poz. 2072).
3. Rozporządzenie Ministra Infrastrutury z dnia 18 maja 2004 r. w sprawie określania
metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych
kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w
programie funkcjonalno-uzytkowym (Dz. U. Nr 130, poz. 1389
4. Rozporządzenie Ministra Infrastrutury z dnia 22 kwietnia 2005 r. zmieniające
rozporządzenie w sprawie szczegółowego zakresu i formy dokumentacji projektowej ,
specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu
funkcjonalno-użytkowego (Dz. U. Nr 75, poz. 2075)
5. Rozporządzenie Ministra Infrastrutury z dnia 18 maja 2004 r. w sprawie określania
metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych
kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w
programie funkcjonalno-uzytkowym (Dz. U. Nr 130, poz. 1389
6. Jednolity tekst ustawy z dnia 7 lipca 1994r. Prawo budowlane (Dz. U z 2006 r. Nr 156,
poz. 1118 z późn. zm.)
strona 19 z 23
7. rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie wzorów:
wniosku o pozwolenie na budowę, oświadczenia o posiadanym prawie do dysponowania
nieruchomością na cele budowlane i decyzji o pozwoleniu na budowę (Dz. U. Nr 120, poz.
1127 oraz z 2004 r. Nr 242, poz. 2421) - pełny tekst
8. rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego
zakresu i formy projektu budowlanego (Dz. U. Nr 120, poz. 1133 oraz z 2008 r. Nr 201,
poz. 1239) - pełny tekst
9. rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji
dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony
zdrowia (Dz. U. Nr 120, poz. 1126) - pełny tekst
10. rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji
dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony
zdrowia (Dz. U. Nr 120, poz. 1126) - pełny tekst
11. „Rozporządzenie Ministra Infrastruktury z dnia 12 Kwietnia 2002 r. w sprawie
warunków
technicznych jakim powinny odpowiadać budynki i ich usytuowanie” . (Dz.
U. nr 75 poz. 609 z 2002r )
Centralne ogrzewanie
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
PN-74/B-01405 Centralne ogrzewanie. Grzejniki. Nazwy i określenia
PN-EN 442-1:1999 Grzejniki -- Wymagania i warunki techniczne
PN-EN 442-1:1999/A1:2005 Grzejniki -- Wymagania i warunki techniczne
PN-EN 442-2:1999 Grzejniki -- Moc cieplna i metody badań
PN-EN 442-2:1999/A1:2002 Grzejniki -- Moc cieplna i metody badań
PN-EN 442-2:1999/A2:2005 Grzejniki -- Moc cieplna i metody badań
PN-EN 442-3 Grzejniki. Część 3: Ocena zgodności
PN-EN 442-3:2001 Grzejniki. Ocena zgodności
PN-EN 442-3:2004 Grzejniki. Część 3: Ocena zgodności
PN-EN 442-3:2005 Grzejniki - Część 3: Ocena zgodności
PrPN-EN 442-1:1999/A1 Grzejniki. Część 1: Wymagania i warunki techniczne
(Zmiana A1)
12. PrPN-EN 442-2:1999/A2 Grzejniki. Część 2: Moc cieplna i metody badań (Zmiana A2)
13. PrPN-EN 442-3 Grzejniki. Część 3: Ocena zgodności
14. PrPN-prEN 15316-2-1 Instalacje ogrzewcze w budynkach -- Metoda obliczania
zapotrzebowania na energię instalacji i sprawności instalacji -- Część 2-1: Instalacje emisji
ciepła
15. PN-EN 215:2002 Termostatyczne zawory grzejnikowe. Wymagania i badania
16. PN-EN 442-1:1999 Grzejniki. Wymagania i warunki techniczne
17. PN-EN 442-2:1999 Moc cieplna i metody badań
18. PN-EN 442-3:2001 Grzejniki. Ocena zgodności
19. PN-EN ISO 6946:1999 Komponenty budowlane i elementy budynku. Opór
cieplny i współczynnik przenikania ciepła. Metoda obliczeń
20. PN-EN ISO 13789:2001 Właściwości cieplne budynków. Współczynnik
strat ciepła przez przenikanie. Metoda obliczeń
21. PN-90/B-01430 Ogrzewnictwo. Instalacje centralnego ogrzewania.
22. PN-82/B-02402 Ogrzewnictwo. Temperatury ogrzewanych pomieszczeń
w budynkach.
23. PN-82/B-02403 Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne
24. PN-91/B-02413 Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji
ogrzewań wodnych systemu otwartego. Wymagania.
25. PN-B-02414:1999 Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji
ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi.
26. PN-91/B-02415 Ogrzewnictwo i ciepłownictwo. Zabezpieczenie wodnych
zamkniętych systemów ciepłowniczych. Wymagania
ogrzewań wodnych systemu zamkniętego przyłączonych do sieci cieplnych. Wymagania.
strona 20 z 23
ogrzewań wodnych zamkniętych systemów ciepłowniczych. Badania.
29. PN-91/B-02420 Ogrzewnictwo. Odpowietrzanie instalacji ogrzewań wodnych.
Wymagania
30. PN-B-02421:2000 Ogrzewnictwo i ciepłownictwo. Izolacja cieplna
przewodów, armatury i urządzeń. Wymagania i badania przy odbiorze
31. PN-C-04607:1993 Woda w instalacjach ogrzewczych. Wymagania i badania
jakości wody
32. PN-64/B-10400 Urządzenia centralnego ogrzewania w budownictwie
powszechnym. Wymagania i badania techniczne przy odbiorze.
33. PN-91/B-10405 Ciepłownictwo. Sieci ciepłownicze. Wymagania i badania przy
odbiorze.
34. PN-90/M-75003 Armatura instalacji centralnego ogrzewania. Ogólne wymagania
i badania.
35. PN-77/M-75005 Armatura domowej sieci centralnego ogrzewania. Zawory
przelotowe proste.
36. PN-77/M-75007 Armatura domowej sieci centralnego ogrzewania. Zawory
przelotowe skośne.
37. PN-91/M-75009 Armatura instalacji centralnego ogrzewania. Zawory regulacyjne.
Wymagania i badania.
38. PN-90/M-75011 Armatura instalacji centralnego ogrzewania. Termostatyczne
zawory grzejnikowe na ciśnienie nominalne 1MPa. Wymiary przyłączeniowe.
39. PN-92/M-75016 Armatura instalacji centralnego ogrzewania. Zawory grzejnikowe.
40. PN-92/M-75166 Armatura instalacji centralnego ogrzewania. Złączki do
grzejników.
41. PN-71/B-10420 Urządzenia ciepłej wody w budynkach. Wymagania i badania
przy odbiorze zast. Część. Przez PN-81/B-10700.00 w zakresie wymagań i badań
objętych normą arkuszową; PN-81/B- 10700.02 w zakresie wymagań i badań objętych
normą arkuszową.
Wentylacja grawitacyjna
1. PN-89/ B-01410 Wentylacja i klimatyzacja. Rysunek techniczny. Zasady wykonywania i
oznaczenia
2. PN-83/B-03430 Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i
użyteczności publicznej. Wymagania
3. PN-67/B-03410 Wentylacja. Wymiary poprzeczne przewodów wentylacyjnych.
4. PN-73/B-03431 Wentylacja mechaniczna w budownictwie. Wymagania
5. PN-89/B-10425 Przewody dymowe, spalinowe i wentylacyjne murowane z cegły. Wymagania
techniczne i badania przy odbiorze
6. PN-68/B-01411 Wentylacja. Urządzenia i elementy urządzeń wentylacyjnych. Podział, nazwy i
określenia
7. PN-76/B-03420 Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza zewnętrznego
8. PN-78/B-03421 Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza wewnętrznego w
pomieszczeniach przeznaczonych do stałego przebywania ludzi
9. PN-87/B-03433 Wentylacja. Instalacje wentylacji mechanicznej wywiewnej w budynkach
mieszkalnych wielorodzinnych. Wymagania
Najważniejszą normą z punktu widzenia projektanta jest norma PN-83/B-03430
Dnia 8 lutego 2000 uchwalono zmianę Az-3 do tej normy
4)
Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót
budowlanych:
Ozn. Dokument/ opracowanie
Stanowisko zamawiającego
1
a)
2
Kopia mapy zasadniczej
3
Kopia mapy sytuacyjno – wysokościowej z lipca
2009r. w skali 1 : 500 (nie może służyć do
celów projektowych) ZAŁĄCZNIK NR 8 strona 21 z 23
Ozn.
Dokument/ opracowanie
1
2
b)
c)
d)
e)
f)
g)
h)
Wyniki badań gruntowo –
wodnych na terenie budowy
dla potrzeb posadowienia
obiektu
Zalecenia konserwatorskie
konserwatora zabytków
Inwentaryzacja zieleni
Dane dotyczące
zanieczyszczenia atmosfery do
analizy ochrony powietrza
oraz posiadane raporty, opinie
lub ekspertyzy z zakresu
ochrony środowiska
Pomiary ruchu drogowego,
hałasu i innych uciążliwości
Inwentaryzacja lub
dokumentacja obiektów
budowlanych.
Porozumienia, zgody lub
pozwolenia oraz warunki
techniczne i realizacyjne
związane z przyłączeniem
obiektu do istniejących sieci
wodociągowych,
kanalizacyjnych i
teletechnicznych oraz dróg
samochodowych, kolejowych
lub wodnych.
3
integralna część niniejszego opracowania.
Nie dotyczy
W gestii Wykonawcy
Nie dotyczy
Nie dotyczy
Nie dotyczy
1. Kopia mapy sytuacyjno – wysokościowej z
lipca 2009r. w skali 1 : 500 (nie może służyć do
celów projektowych) z naniesioną Legendą ZAŁĄCZNIK NR 9 - integralna część
niniejszego opracowania.
2. Inwentaryzacja Architektoniczno – Budowlana I
Liceum Ogółnokształcącego w Ostrowie Wlkp.
Nr 8/F/91 ze stycznia 1992r. – ZAŁĄCZNIK
NR 10 - integralna część niniejszego
opracowania.
3. Termomodernizacja Sali gimnastycznej
I liceum Ogólnokształcącego i. Ks. Jana
Kompały I Wojciecha Lipskiego w Ostrowie
Wielkopolskim autorstwa mgr inż. Edwarda
Sperzyńskiego z listopada 2007r. ZAŁĄCZNIK
NR 11 - integralna część niniejszego
opracowania.
4. Audyt energetyczny budynku I Liceum wraz z
halą sportową Nr opracowania CE – 29/2006
opracowany przez mgr inż. Andrzeja Cempela
(wyciąg):
a/ Rzut piwnicy - inwentaryzacja, rys. nr 1,
b/ Rzut parteru - inwentaryzacja, rys. nr 2,
c/ Rzut I piętra - inwentaryzacja, rys. nr 3,
d/ Rzut II piętra - inwentaryzacja, rys. nr 4,
e/ Przekrój przez łącznik, rys. nr 9,
f/ Przekrój poprzeczny przez szkołę, ryts. Nr 13
- ZAŁĄCZNIK NR 12, 13, 14, 15, 16, 17 integralna część niniejszego opracowania.
5. Audyt energetyczny budynku I Liceum
ogólnokształcącego w Ostrowie Wielkopolskim Nr
CE_T_01_2010 opracowany przez mgr inż.
Andrzeja Cempela w dniu 2010-05-10.
- ZAŁĄCZNIK NR 18 - integralna część
niniejszego opracowania.
5. Inwentaryzacja fotograficzna z maja 2010r.
ZAŁĄCZNIK 19 - integralna część niniejszego
opracowania.
• UMOWA WIELOLETNIA SPRZEDAŻY CIEPŁA
NR 95/02/99 z dnia 01.10.99r. z Ostrowskim
Zakładem Ciepłowniczym S.A. przy ul.
Wysockiej 57 w Ostrowie Wielkopolskim ZAŁĄCZNIK NR 4 - integralna część
niniejszego pfu..
• DEKLARACJA Nr 1/99 do umowy sprzedaży
ciepła nr 95/02/99 z dnia 01.10.99r. strona 22 z 23
Ozn.
Dokument/ opracowanie
1
2
3
zapotrzebowanie ciepła ogólne - 314 [kW] ZAŁĄCZNIK NR 5 - integralna część
niniejszego pfu..
• DEKLARACJA Nr 2/99 ZAŁĄCZNIK NR 6
- integralna część niniejszego pfu..
i)
Dodatkowe wytyczne
inwestorskie i uwarunkowania
związane z budową i jej
przeprowadzeniem.
Wykonawca opracuje i przekaże
Zamawiającemu:
1* projekt budowlany i techniczny-wykonawczy
wymiany instalacji c.o. w budynku szkoły - 5
kpl.
2* projekt budowlany i techniczny – wykonawczy,
wymiany instalacji c.o. w Sali sportowej i
łączniku 5 kpl..
3* dokumentację powykonawczą instalacji c.o. w
budynku szkoły - 3 kpl.,
4* dokumentację powykonawczą instalacji c.o. w
Sali sportowej i łączniku - 3 kpl.
5* projekt budowlany wentylacji grawitacyjnej
szkoły, łącznika i Sali sportowej - 5 kpl.
6* Komplet dokumentów odbiorowych (operat
kolaudacyjny)
7* Opracowanie audytu sprawdzającego
zgodność wykonanych robót z niniejszym
programem funkcjonalno – użytkowym
8* Pisemną gwarancję nad dziełem umownym
na okres 5 lat.
Dzieło musi być kompletne z punktu widzenia
celu, któremu ma służyć.
Opracował: Paweł Orleański; Magdalena Orleańska-Ordyniak
strona 23 z 23

Załącznik 9 - I Liceum Ogólnokształcące w Ostrowie Wielkopolskim

Transkrypt

Podobne dokumenty

Centrum Doradztwa Kredytowego i Ubezpieczen

22 sierpień 2013 07:11 Modernizacja sali gimnastycznej w

wspomaganie ogrzewania

Wersja do druku

Czy indywidualna opłata abonamentowa jest

OPIS TECHNICZNY do projektu centralnego ogrzewania i regulacji

ANKIETA dla mieszkańsów.

Ogrzewanie kościoła - Parafia pw. WNMP w Bobolicach

Rozdzielacz mosiężny bez nypli trzy obwodowy przeznaczony do
