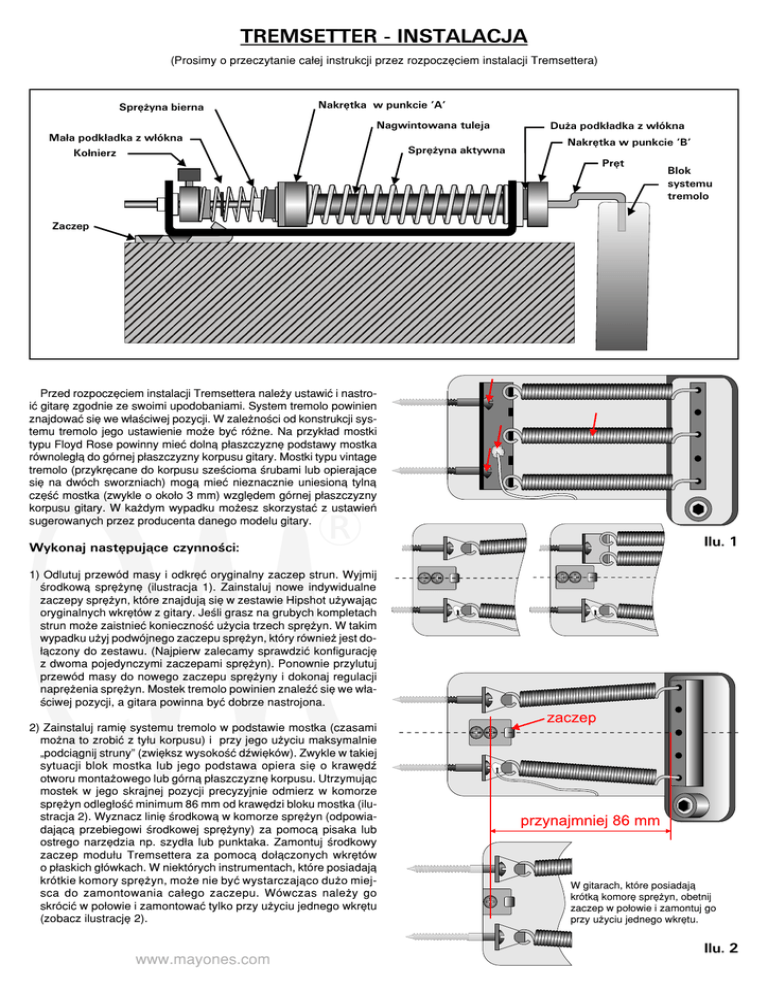

tremsetter - instalacja

TREMSETTER - INSTALACJA
(Prosimy o przeczytanie ca³ej instrukcji przez rozpoczêciem instalacji Tremsettera)
Sprê¿yna bierna
Nakrêtka w punkcie ’A’
Nagwintowana tuleja
Ma³a podk³adka z w³ókna
Ko³nierz
Sprê¿yna aktywna
Du¿a podk³adka z w³ókna
Nakrêtka w punkcie ’B’
Prêt
Blok
systemu
tremolo
Zaczep
Przed rozpoczêciem instalacji Tremsettera nale¿y ustawiæ i nastroiæ gitarê zgodnie ze swoimi upodobaniami. System tremolo powinien
znajdowaæ siê we w³aœciwej pozycji. W zale¿noœci od konstrukcji systemu tremolo jego ustawienie mo¿e byæ ró¿ne. Na przyk³ad mostki
typu Floyd Rose powinny mieæ doln¹ p³aszczyznê podstawy mostka
równoleg³¹ do górnej p³aszczyzny korpusu gitary. Mostki typu vintage
tremolo (przykrêcane do korpusu szeœcioma œrubami lub opieraj¹ce
siê na dwóch sworzniach) mog¹ mieæ nieznacznie uniesion¹ tyln¹
czêœæ mostka (zwykle o oko³o 3 mm) wzglêdem górnej p³aszczyzny
korpusu gitary. W ka¿dym wypadku mo¿esz skorzystaæ z ustawieñ
sugerowanych przez producenta danego modelu gitary.
Wykonaj nastêpuj¹ce czynnoœci:
Ilu. 1
1) Odlutuj przewód masy i odkrêæ oryginalny zaczep strun. Wyjmij
œrodkow¹ sprê¿ynê (ilustracja 1). Zainstaluj nowe indywidualne
zaczepy sprê¿yn, które znajduj¹ siê w zestawie Hipshot u¿ywaj¹c
oryginalnych wkrêtów z gitary. Jeœli grasz na grubych kompletach
strun mo¿e zaistnieæ koniecznoœæ u¿ycia trzech sprê¿yn. W takim
wypadku u¿yj podwójnego zaczepu sprê¿yn, który równie¿ jest do³¹czony do zestawu. (Najpierw zalecamy sprawdziæ konfiguracjê
z dwoma pojedynczymi zaczepami sprê¿yn). Ponownie przylutuj
przewód masy do nowego zaczepu sprê¿yny i dokonaj regulacji
naprê¿enia sprê¿yn. Mostek tremolo powinien znaleŸæ siê we w³aœciwej pozycji, a gitara powinna byæ dobrze nastrojona.
2) Zainstaluj ramiê systemu tremolo w podstawie mostka (czasami
mo¿na to zrobiæ z ty³u korpusu) i przy jego u¿yciu maksymalnie
„podci¹gnij struny” (zwiêksz wysokoœæ dŸwiêków). Zwykle w takiej
sytuacji blok mostka lub jego podstawa opiera siê o krawêdŸ
otworu monta¿owego lub górn¹ p³aszczyznê korpusu. Utrzymuj¹c
mostek w jego skrajnej pozycji precyzyjnie odmierz w komorze
sprê¿yn odleg³oœæ minimum 86 mm od krawêdzi bloku mostka (ilustracja 2). Wyznacz liniê œrodkow¹ w komorze sprê¿yn (odpowiadaj¹c¹ przebiegowi œrodkowej sprê¿yny) za pomoc¹ pisaka lub
ostrego narzêdzia np. szyd³a lub punktaka. Zamontuj œrodkowy
zaczep modu³u Tremsettera za pomoc¹ do³¹czonych wkrêtów
o p³askich g³ówkach. W niektórych instrumentach, które posiadaj¹
krótkie komory sprê¿yn, mo¿e nie byæ wystarczaj¹co du¿o miejsca do zamontowania ca³ego zaczepu. Wówczas nale¿y go
skróciæ w po³owie i zamontowaæ tylko przy u¿yciu jednego wkrêtu
(zobacz ilustracjê 2).
www.mayones.com
W gitarach, które posiadaj¹
krótk¹ komorê sprê¿yn, obetnij
zaczep w po³owie i zamontuj go
przy u¿yciu jednego wkrêtu.
Ilu. 2
3) Poluzuj œrubê imbusow¹, która znajduje siê na mosiê¿nym ko³nierzu
(zobacz ilustracjê 4). Nie pozwól, aby prêt przypadkowo wysun¹³
siê z klamry Tremsettera, gdy¿ wówczas mo¿e siê on „rozsypaæ”,
a poszczególne elementy mog¹ siê zagubiæ. Ostro¿nie przesuñ
prêt przez Tremsetter wystarczaj¹co daleko, aby zmieœciæ go
w komorze sprê¿yn. Zainstaluj Tremsetter przez zahaczenie kwadratowego otworu znajduj¹cego siê w klamrze na œrodkowym zaczepie sprê¿yny. Ustaw Tremsetter w osi instrumentu i delikatnie
przesuñ prêt w kierunku koñca komory sprê¿yn, tak aby pozostawi³
œlad na jej krawêdzi. Wyjmij Tremsetter z komory sprê¿yn i w miejscu wskazanym przez prêt za pomoc¹ wiert³a o œrednicy 5 mm
wywieræ otwór o g³êbokoœci ok. 1,3 cm. Otwór ten ma za zadanie
stworzenie wolnej przestrzeni dla przesuwaj¹cego siê prêta podczas pracy Tremsettera. (Jeœli u¿yjemy d³ugiego wiert³a – ok. 15
cm, wykonanie otworu bêdzie ³atwiejsze i dok³adniejsze. Podczas
wykonywania tej czynnoœci nale¿y uwa¿aæ, aby nie porysowaæ lub
nieuszkodziæ tylnej czêœci korpusu wiert³em lub wiertark¹). Przesuñ prêt Tremsettera w kierunku krawêdzi komory sprê¿yn, w³ó¿
go w wykonany otwór i zahacz klamrê na zaczepie. Nastêpnie wsuñ
przeciwleg³y zagiêty koniec prêta w œrodkowy otwór bloku mostka.
Czasami mo¿e okazaæ siê, ¿e konieczna jest zmiana kszta³tu wygiêcia prêta przy u¿yciu odpowiednich szczypiec lub kombinerek.
SprawdŸ, czy system tremolo porusza siê swobodnie i czy prêt nie
ociera siê o krawêdŸ wykonanego otworu w komorze sprê¿yn.
4) Teraz po³ó¿ gitarê na kolanach przedni¹ stron¹ w dó³, z szyjk¹
skierowan¹ w lew¹ stronê i upewnij siê, ¿e w ¿aden sposób nie
dotykasz mostka lub jego ramienia. Tremolo musi mieæ mo¿liwoœæ
swobodnego poruszania siê. W takim samym stopniu poluzuj naprê¿enie sprê¿yn mostka poprzez obrót w lew¹ stronê (od po³owy
do ca³ego obrotu) dwóch wkrêtów mocuj¹cych sprê¿yny. Przy
swobodnie poruszaj¹cym siê mosiê¿nym ko³nierzu przesuñ go
w praw¹ stronê w kierunku nagwintowanej tulei (ilustracja 4) a¿ do
tego miejsca, w którym pojawi siê jedynie ma³a szczelina (oko³o
1,6 mm) w punkcie B. Przy takim ustawieniu pewnie dokrêæ œrubê
zaciskow¹ umieszczon¹ na ko³nierzu i zwolnij go. Co to wszystko
powoduje: gdy mosiê¿ny ko³nierz zosta³ przesuniêty w praw¹
stronê a¿ do momentu powstania ma³ej szczeliny (oko³o 1,6 mm)
w punkcie B, zosta³a œciœniêta zarówno sprê¿yna aktywna jak
i bierna (zobacz ilustracjê). Nastêpnie na prêcie zosta³ zablokowany œrub¹ mosiê¿ny ko³nierz. Gdy nacisk na ko³nierz zosta³ zwolniony, sprê¿yna aktywna rozprê¿y³a siê, niweluj¹c szczelinê
w punkcie B. Równie¿ spowodowa³o to poci¹gniêcie bloku mostka
z powrotem do jego oryginalnej pozycji. (Pamiêtaj, ¿e poluzowa³eœ dwa wkrêty mocuj¹ce zaczepy sprê¿yn o ponad pó³ obrotu).
Gdy zosta³o to zrobione, blok mostka przesun¹³ siê w praw¹ stronê o oko³o 1,6 mm. Teraz Tremsetter z powrotem poci¹gn¹³
w lew¹ stronê blok mostka do jego oryginalnej pozycji.
SprawdŸ, czy ko³nierz ma pewny kontakt z koñcem tulei w punkcie A
(ilustracja 4) oraz czy nakrêtka regulacyjna A ma pewny kontakt
z elementami ³¹cz¹cymi j¹ z punktem B. Gdy system tremolo znajduje siê w pozycji „neutralnej”, musi byæ pe³en kontakt elementów
w tych dwóch miejscach.
Punkt A mo¿e byæ trudny do sprawdzenia, poniewa¿ mo¿e byæ
zas³oniêty przez ma³¹ sprê¿ynê biern¹. Jeœli kontakt w punkcie A
jest pewny, ko³nierz oraz reszta elementów Tremsettera bêdzie siê
razem poruszaæ, gdy rozpocznie siê obni¿anie strun przy u¿yciu
ramienia mostka. Jeœli w tym miejscu bêdzie szczelina, mosiê¿ny
ko³nierz zacznie przesuwaæ siê przed ruchem pozosta³ych
elementów. W celu wyeliminowania szczeliny w punkcie A nale¿y
równomiernie i precyzyjnie poluzowaæ dwie zewnêtrzne sprê¿yny
zamocowane na indywidualnych zaczepach.
Wywieræ otwór o œrednicy 5 mm i g³êbokoœci
ok. 1,3 cm w celu stworzenia przestrzeni dla
dzia³ania prêta.
Przesuñ ko³nierz i zaciœnij œrubê
Nakrêtki
Ko³nierz
Punkt A
Punkt B
Ilu. 4
TREMSETTER - REGULACJA
W celu zwiêkszenia stabilnoœci systemu tremolo dokrêcaj nakrêtki
regulowane palcami (ku sobie). Spowoduje to œciskanie sprê¿yny
aktywnej, która to zwiêkszy si³ê reakcji podczas podci¹gania strun,
ich wibrowania, dostrajania, t³umienia itd. Zauwa¿ysz te¿, ¿e równoczeœnie konieczna bêdzie wiêksza si³a do zmiany pozycji ramienia
systemu tremolo. Nale¿y znaleŸæ optymalne ustawienie nakrêtek,
przy którym wygodnie mo¿na operowaæ ramieniem mostka i jednoczeœnie zapewniona jest odpowiednia jego stabilnoœæ.
Po dokonaniu niezbêdnych regulacji, Tremsetter znacz¹co poprawi
stabilnoœæ stroju twojej gitary. Mostek zawsze powróci do swojej oryginalnej „zerowej” pozycji, niezale¿nie od stanu ostrzy podstawy
mostka oraz krawêdzi sworzni. Ca³a energia, któr¹ skierujemy na
struny, zostanie oddana tylko im. W ¿adnej czêœci nie zostanie ona
wykorzystana na zmianê pozycji ca³ego mostka.
Rezultatem dokonanych zmian bêdzie lepsze wybrzmiewanie instrumentu, a akordy bêd¹ lepiej stroiæ, nawet w przypadku drastycznego
podci¹gania strun. Wibrowanie strun bêdzie ³atwiejsze, a zmiana
wysokoœci dŸwiêków podczas podci¹gania strun bêdzie szersza.
Nadgarstek bêdzie mo¿na pewniej oprzeæ na mostku w celu t³umienia strun czy uzyskiwania fla¿oletów w tej czêœci strun – a gitara
zawsze bêdzie doskonale stroiæ. Precyzyjne dostrajanie bêdzie szybsze i dok³adniejsze, a strojenie jednej struny nie bêdzie powodowa³o
rozstrajania innych. Zyskasz tak¿e na czasie podczas wymiany strun
na inne. Ogólnie rzecz bior¹c Twoja gitara bêdzie lepiej reagowaæ
na niuanse artykulacyjne i bêdzie bardziej stabilna w trakcie gry.
Dystrybutor produktów HIPSHOT
Gitary Mayones s.c.
ul. Narwicka 10
80-557 Gdañsk
Delikatnie poruszaj mostkiem w górê i w dó³ i sprawdŸ, czy w punkcie A oraz B elementy Tremsettera maj¹ pewny kontakt, gdy mostek
znajduje siê w neutralnej pozycji. Na samym koñcu precyzyjnie
nastrój gitarê i ostatecznie sprawdŸ kontakt elementów w punktach
A i B.
www.mayones.com
Ilu. 3
tel. (58) 343 07 83
[email protected]
fax (58) 343 04 35
