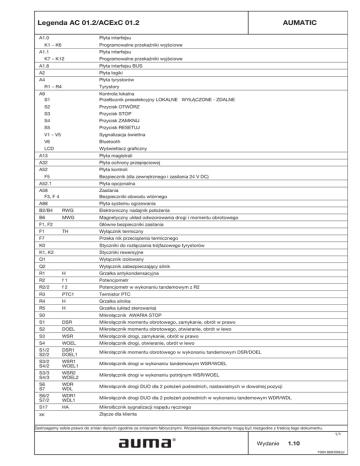

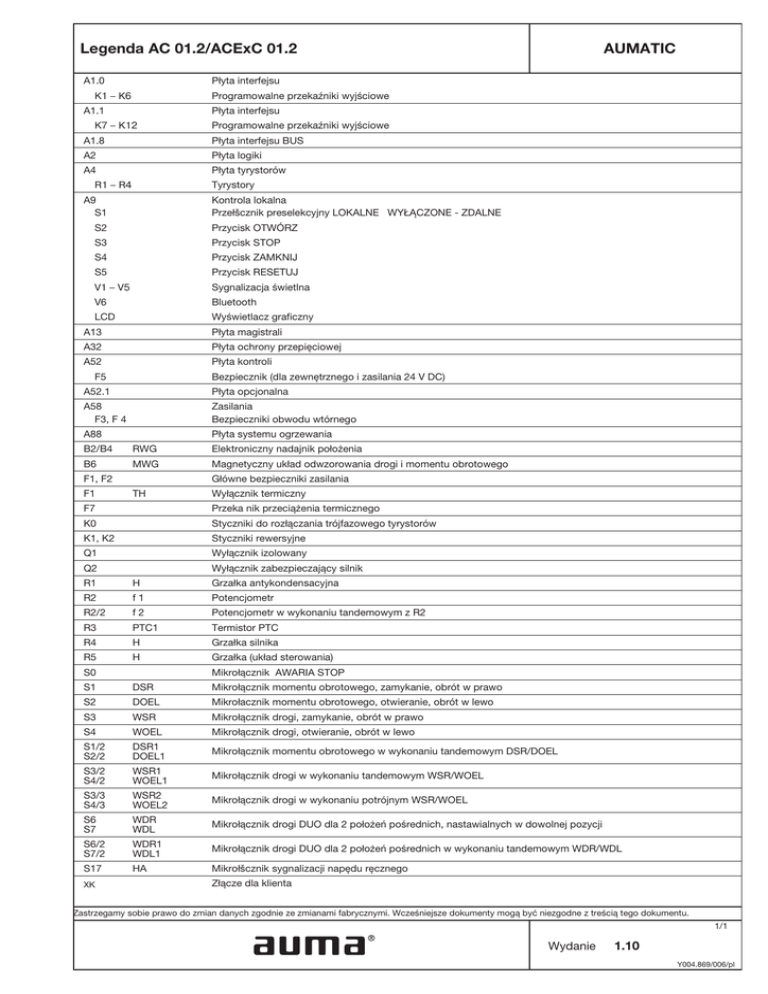

Legenda AC 01.2/ACExC 01.2

Legenda AC 01.2/ACExC 01.2
A1.0
Płyta interfejsu
Programowalne przekaźniki wyjściowe
K1 – K6
A1.1
Płyta interfejsu
K7 – K12
Programowalne przekaźniki wyjściowe
A1.8
Płyta interfejsu BUS
A2
Płyta logiki
A4
Płyta tyrystorów
Tyrystory
R1 – R4
A9
S1
Kontrola lokalna
Przełšcznik preselekcyjny LOKALNE WYŁĄCZONE - ZDALNE
S2
Przycisk OTWÓRZ
S3
Przycisk STOP
S4
Przycisk ZAMKNIJ
S5
Przycisk RESETUJ
V1 – V5
Sygnalizacja świetlna
V6
Bluetooth
LCD
Wyświetlacz graficzny
A13
Płyta magistrali
A32
Płyta ochrony przepięciowej
A52
Płyta kontroli
F5
Bezpiecznik (dla zewnętrznego i zasilania 24 V DC)
A52.1
Płyta opcjonalna
A58
F3, F 4
Zasilania
Bezpieczniki obwodu wtórnego
A88
Płyta systemu ogrzewania
B2/B4
RWG
Elektroniczny nadajnik położenia
B6
MWG
Magnetyczny układ odwzorowania drogi i momentu obrotowego
F1, F2
F1
AUMATIC
Główne bezpieczniki zasilania
TH
F7
Wyłącznik termiczny
Przeka nik przeciążenia termicznego
K0
Styczniki do rozłączania trójfazowego tyrystorów
K1, K2
Styczniki rewersyjne
Q1
Wyłącznik izolowany
Q2
Wyłącznik zabezpieczający silnik
R1
H
Grzałka antykondensacyjna
R2
f1
Potencjometr
R2/2
f2
Potencjometr w wykonaniu tandemowym z R2
R3
PTC1
Termistor PTC
R4
H
Grzałka silnika
R5
H
Grzałka (układ sterowania)
S0
Mikrołącznik AWARIA STOP
S1
DSR
Mikrołącznik momentu obrotowego, zamykanie, obrót w prawo
S2
DOEL
Mikrołacznik momentu obrotowego, otwieranie, obrót w lewo
S3
WSR
Mikrołącznik drogi, zamykanie, obrót w prawo
S4
WOEL
Mikrołącznik drogi, otwieranie, obrót w lewo
S1/2
S2/2
DSR1
DOEL1
Mikrołącznik momentu obrotowego w wykonaniu tandemowym DSR/DOEL
S3/2
S4/2
WSR1
WOEL1
Mikrołącznik drogi w wykonaniu tandemowym WSR/WOEL
S3/3
S4/3
WSR2
WOEL2
Mikrołącznik drogi w wykonaniu potrójnym WSR/WOEL
S6
S7
WDR
WDL
Mikrołącznik drogi DUO dla 2 położeń pośrednich, nastawialnych w dowolnej pozycji
S6/2
S7/2
WDR1
WDL1
Mikrołącznik drogi DUO dla 2 położeń pośrednich w wykonaniu tandemowym WDR/WDL
S17
HA
Mikrołšcznik sygnalizacji napędu ręcznego
XK
Złącze dla klienta
Zastrzegamy sobie prawo do zmian danych zgodnie ze zmianami fabrycznymi. Wcześniejsze dokumenty mogą być niezgodne z treścią tego dokumentu.
1/1
Wydanie
1.10
Y004.869/006/pl
