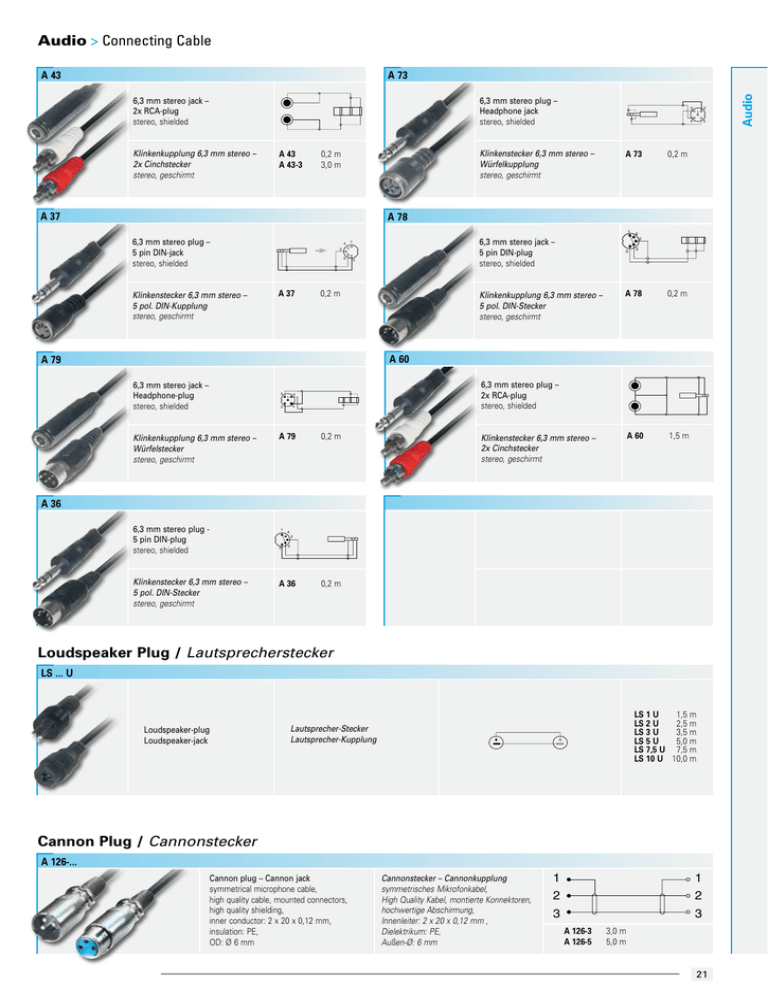

Audio > Connecting Cable Loudspeaker Plug

Audio > Connecting Cable Loudspeaker Plug

Audio > Connecting Cable
A 43
6,3 mm stereo jack –
2x RCA-plug
stereo, shielded
6,3 mm stereo plug –
Headphone jack
stereo, shielded
Klinkenkupplung 6,3 mm stereo –
2x Cinchstecker
stereo, geschirmt
A 43
A 43-3
3
1
4
Klinkenstecker 6,3 mm stereo –
Würfelkupplung
stereo, geschirmt
0,2 m
3,0 m
A 37
A 73
2
5
0,2 m
A 78
1
6,3 mm stereo plug –
5 pin DIN-jack
stereo, shielded
Klinkenstecker 6,3 mm stereo –
5 pol. DIN-Kupplung
stereo, geschirmt
4
6,3 mm stereo jack –
5 pin DIN-plug
stereo, shielded
1
2
5
A 37
3
0,2 m
4
2
3
Klinkenkupplung 6,3 mm stereo –
5 pol. DIN-Stecker
stereo, geschirmt
5
A 78
0,2 m
A 60
1,5 m
A 60
A 79
6,3 mm stereo jack –
Headphone-plug
stereo, shielded
5
3
2
Klinkenkupplung 6,3 mm stereo –
Würfelstecker
stereo, geschirmt
6,3 mm stereo plug –
2x RCA-plug
stereo, shielded
4
1
A 79
0,2 m
Klinkenstecker 6,3 mm stereo –
2x Cinchstecker
stereo, geschirmt
A 36
6,3 mm stereo plug 5 pin DIN-plug
stereo, shielded
Klinkenstecker 6,3 mm stereo –
5 pol. DIN-Stecker
stereo, geschirmt
1
4
2
3
5
A 36
0,2 m
Loudspeaker Plug / Lautsprecherstecker
LS ... U
Loudspeaker-plug
Loudspeaker-jack
LS 1 U
LS 2 U
LS 3 U
LS 5 U
LS 7,5 U
LS 10 U
Lautsprecher-Stecker
Lautsprecher-Kupplung
1,5 m
2,5 m
3,5 m
5,0 m
7,5 m
10,0 m
Cannon Plug / Cannonstecker
A 126-...
Cannon plug – Cannon jack
symmetrical microphone cable,
high quality cable, mounted connectors,
high quality shielding,
inner conductor: 2 x 20 x 0,12 mm,
insulation: PE,
OD: Ø 6 mm
Cannonstecker – Cannonkupplung
symmetrisches Mikrofonkabel,
High Quality Kabel, montierte Konnektoren,
hochwertige Abschirmung,
Innenleiter: 2 x 20 x 0,12 mm ,
Dielektrikum: PE,
Außen-Ø: 6 mm
1
2
3
1
2
3
A 126-3
A 126-5
3,0 m
5,0 m
21
Audio
A 73
Audio > Connecting Cable
A 125
Cannon plug –
6,3 mm mono plug
symmetrical microphone cable,
for non-symmetrical device inputs*.
High quality cable, mounted connectors,
high quality shielding,
inner conductor: 2 x 20 x 0,12 mm,
insulation: PE, OD: Ø 6 mm
Cannonstecker –
Klinkenstecker 6,3 mm mono
symmetrisches Mikrofonkabel,
für unsymmetrische Geräte Eingänge*.
High Quality Kabel, montierte Konnektoren,
hochwertige Abschirmung,
Innenleiter: 2 x 20 x 0,12 mm,
Dielektrikum: PE, Außen-Ø: 6 mm
1
2
3
Cannon plug – RCA-jack
asymmetrical microphone cable,
high quality cable,
mounted connectors,
high quality shielding,
inner conductor: 1 x 20 x 0,12 mm,
insulation: PE, OD: Ø 5 mm
Cannonstecker – Cinchkupplung
asymmetrisches Mikrofonkabel,
High Quality Kabel,
montierte Konnektoren,
hochwertige Abschirmung,
Innenleiter: 1 x 20 x 0,12 mm,
Dielektrikum: PE, Außen-Ø: 5 mm
1
2
3
Cannon plug –
6,3 mm mono jack
symmetrical microphone cable,
for non-symmetrical device inputs*.
High quality cable, mounted connectors,
high quality shielding,
inner conductor: 2 x 20 x 0,12 mm,
insulation: PE, OD: Ø 6 mm
Cannonstecker –
Klinkenkupplung 6,3 mm mono
symmetrisches Mikrofonkabel,
für unsymmetrische Geräte Eingänge*.
High Quality Kabel, montierte Konnektoren,
Hochwertige Abschirmung,
Innenleiter: 2 x 20 x 0,12 mm,
Dielektrikum: PE, Außen-Ø: 6 mm
1
2
3
Cannon jack –
3,5 mm stereo plug
asymmetrical microphone cable,
for mono microphone to stereo input,
high quality cable, mounted connectors,
high quality shielding,
inner conductor: 1 x 20 x 0,12 mm,
insulation: PE, OD: Ø 5 mm
Cannonkupplung –
Klinkenstecker 3,5 mm stereo
asymmetrisches Mikrofonkabel,
für Mono-Mikrofon an Stereo Eingang,
High Quality Kabel, montierte Konnektoren,
hochwertige Abschirmung,
Innenleiter: 1 x 20 x 0,12 mm,
Dielektrikum: PE, Außen-Ø: 5 mm
1
2
3
2x Cannon jack –
3,5 mm stereo plug
asymmetrical microphone cable,
for 2 mono microphones to stereo input,
high quality cable, mounted connectors,
high quality shielding,
inner conductor: 2 x 20 x 0,12 mm,
insulation: PE, OD: Ø 5 mm
2x Cannonkupplung –
Klinkenstecker 3,5 mm stereo
asymmetrisches Mikrofonkabel,
für 2 Mono-Mikrofone an Stereo Eingang,
High Quality Kabel, montierte Konnektoren,
hochwertige Abschirmung,
Innenleiter: 2 x 20 x 0,12 mm,
Dielektrikum: PE, Außen-Ø: 6 mm
Cannon jack – RCA-plug
asymmetrical microphone cable,
high quality cable, mounted connectors,
high quality shielding,
inner conductor: 1 x 20 x 0,12 mm,
insulation: PE, OD: Ø 5 mm
Cannonkupplung – Cinchstecker
asymmetrisches Mikrofonkabel,
High Quality Kabel, montierte Konnektoren,
hochwertige Abschirmung,
Innenleiter: 1 x 20 x 0,12 mm,
Dielektrikum: PE, Außen-Ø: 5 mm
Cannon jack –
6,3 mm mono plug
symmetrical microphone cable,
for non-symmetrical device inputs*.
High quality cable, mounted connectors,
high quality shielding,
inner conductor: 2 x 20 x 0,12 mm,
insulation: PE, OD: Ø 6 mm
Cannonkupplung –
Klinkenstecker 6,3 mm mono
symmetrisches Mikrofonkabel,
für unsymmetrischeGeräte Eingänge*.
High Quality Kabel, montierte Konnektoren,
hochwertige Abschirmung,
Innenleiter: 2 x 20 x 0,12 mm,
Dielektrikum: PE, Außen-Ø: 6 mm
A 125 5,0 m
A 128
0,2 m
A 129
0,2 m
A 130
0,2 m
A 128
A 129
A 130
A 131
1
2
3
1
2
3
A 131
0,2 m
A 127
0,2 m
A 125 K
5,0 m
A 127
1
2
3
A 125 K
1
2
3
* Attention, please check in advance! (for A 125, A 125 K, A 129) for this XLR-wiring there exists no valid norm! Maybe in some cases, pin 3 and pin 2 is changed.
* Achtung, bitte vorher beachten! (für A 125, A 125 K, A 129) Für diese XLR-Schaltung gibt es keine verbindliche Norm! Möglicherweise ist bei einigen Geräten Pin 3 und Pin 2 vertauscht.
