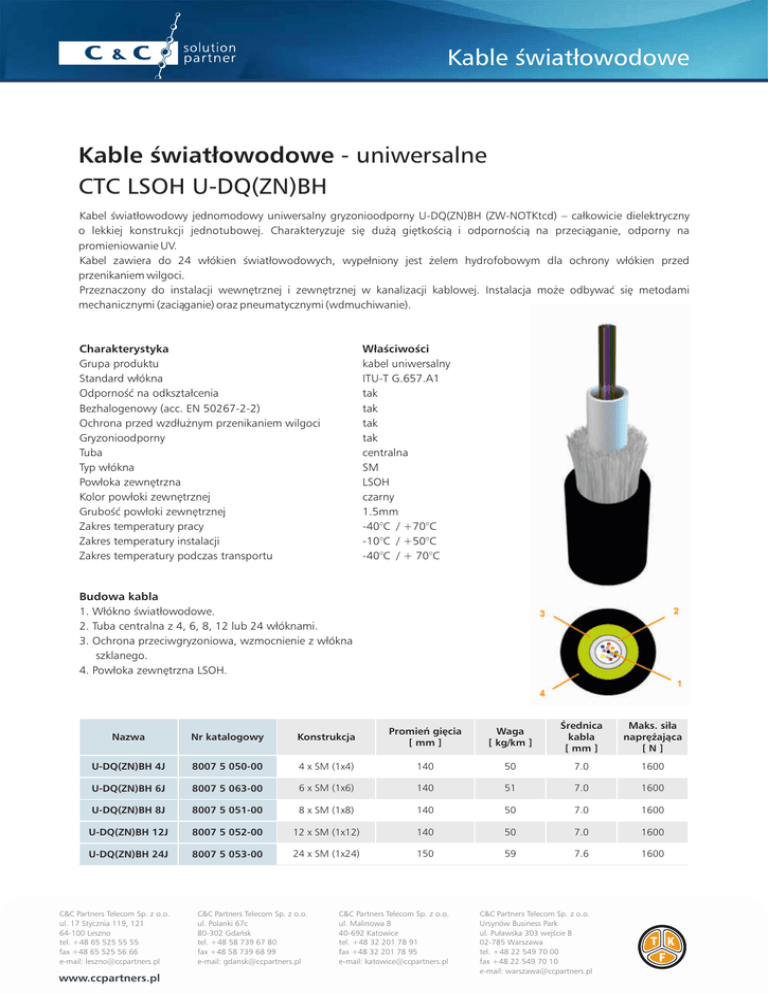

Kable światłowodowe - uniwersalne CTC LSOH U

Kable światłowodowe
Kable światłowodowe - uniwersalne
CTC LSOH U-DQ(ZN)BH
Kabel światłowodowy jednomodowy uniwersalny gryzonioodporny U-DQ(ZN)BH (ZW-NOTKtcd) – całkowicie dielektryczny
o lekkiej konstrukcji jednotubowej. Charakteryzuje się dużą giętkością i odpornością na przeciąganie, odporny na
promieniowanie UV.
Kabel zawiera do 24 włókien światłowodowych, wypełniony jest żelem hydrofobowym dla ochrony włókien przed
przenikaniem wilgoci.
Przeznaczony do instalacji wewnętrznej i zewnętrznej w kanalizacji kablowej. Instalacja może odbywać się metodami
mechanicznymi (zaciąganie) oraz pneumatycznymi (wdmuchiwanie).
Charakterystyka
Grupa produktu
Standard włókna
Odporność na odkształcenia
Bezhalogenowy (acc. EN 50267-2-2)
Ochrona przed wzdłużnym przenikaniem wilgoci
Gryzonioodporny
Tuba
Typ włókna
Powłoka zewnętrzna
Kolor powłoki zewnętrznej
Grubość powłoki zewnętrznej
Zakres temperatury pracy
Zakres temperatury instalacji
Zakres temperatury podczas transportu
Właściwości
kabel uniwersalny
ITU-T G.657.A1
tak
tak
tak
tak
centralna
SM
LSOH
czarny
1.5mm
-40°C / +70°C
-10°C / +50°C
-40°C / + 70°C
Budowa kabla
1. Włókno światłowodowe.
2. Tuba centralna z 4, 6, 8, 12 lub 24 włóknami.
3. Ochrona przeciwgryzoniowa, wzmocnienie z włókna
szklanego.
4. Powłoka zewnętrzna LSOH.
Nazwa
Nr katalogowy
Konstrukcja
Promień gięcia
[ mm ]
Waga
[ kg/km ]
Średnica
kabla
[ mm ]
Maks. siła
naprężająca
[N]
U-DQ(ZN)BH 4J
8007 5 050-00
4 x SM (1x4)
140
50
7.0
1600
U-DQ(ZN)BH 6J
8007 5 063-00
6 x SM (1x6)
140
51
7.0
1600
U-DQ(ZN)BH 8J
8007 5 051-00
8 x SM (1x8)
140
50
7.0
1600
U-DQ(ZN)BH 12J
8007 5 052-00
12 x SM (1x12)
140
50
7.0
1600
U-DQ(ZN)BH 24J
8007 5 053-00
24 x SM (1x24)
150
59
7.6
1600
