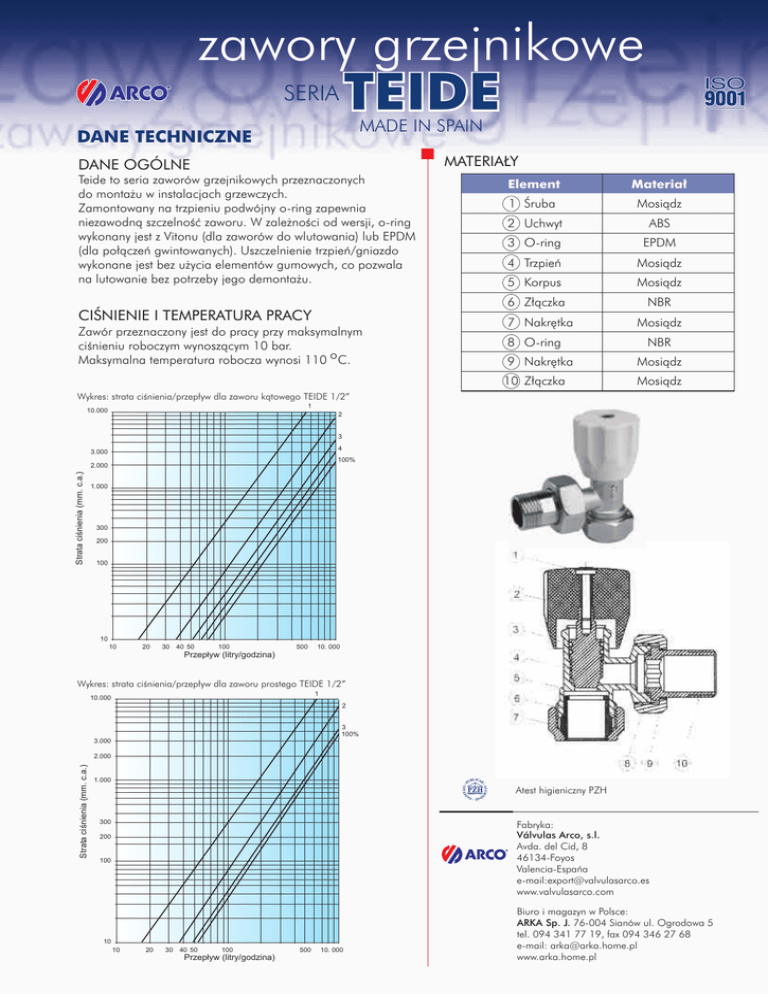

zawory grzejnikowe
SERIA TEIDE
MADE IN SPAIN
DANE TECHNICZNE
MATERIA£Y
DANE OGÓLNE
Teide to seria zaworów grzejnikowych przeznaczonych
do monta¿u w instalacjach grzewczych.
Zamontowany na trzpieniu podwójny o-ring zapewnia
niezawodn¹ szczelnoœæ zaworu. W zale¿noœci od wersji, o-ring
wykonany jest z Vitonu (dla zaworów do wlutowania) lub EPDM
(dla po³¹czeñ gwintowanych). Uszczelnienie trzpieñ/gniazdo
wykonane jest bez u¿ycia elementów gumowych, co pozwala
na lutowanie bez potrzeby jego demonta¿u.
CIŒNIENIE I TEMPERATURA PRACY
Zawór przeznaczony jest do pracy przy maksymalnym
ciœnieniu roboczym wynosz¹cym 10 bar.
Maksymalna temperatura robocza wynosi 110 o C.
Element
Materia³
1 Œruba
Mosi¹dz
2 Uchwyt
ABS
3 O-ring
EPDM
4 Trzpieñ
Mosi¹dz
5 Korpus
Mosi¹dz
6 Z³¹czka
NBR
7 Nakrêtka
8 O-ring
Mosi¹dz
NBR
9 Nakrêtka
Mosi¹dz
10 Z³¹czka
Mosi¹dz
Wykres: strata ciœnienia/przep³yw dla zaworu k¹towego TEIDE 1/2”
1
10.000
2
3
4
3.000
100%
Strata ciœnienia (mm. c.a.)
2.000
1.000
300
200
100
10
10
20
30 40 50
100
500
10. 000
Przep³yw (litry/godzina)
Wykres: strata ciœnienia/przep³yw dla zaworu prostego TEIDE 1/2”
1
10.000
2
3
100%
3.000
Strata ciœnienia (mm. c.a.)
2.000
1.000
Atest higieniczny PZH
300
Fabryka:
Válvulas Arco, s.l.
Avda. del Cid, 8
46134-Foyos
Valencia-España
e-mail:[email protected]
www.valvulasarco.com
200
100
10
10
20
30 40 50
100
Przep³yw (litry/godzina)
500
10. 000
Biuro i magazyn w Polsce:
ARKA Sp. J. 76-004 Sianów ul. Ogrodowa 5
tel. 094 341 77 19, fax 094 346 27 68
e-mail: [email protected]
www.arka.home.pl
zawory grzejnikowe
SERIA TEIDE
MADE IN SPAIN
ASORTYMENT
zawór k¹towy z gwintem,
pojedyncza regulacja
Kod
07426
07428
Rozmiar
3/8”
1/2”
zawór k¹towy z nakrêtk¹,
pojedyncza regulacja (do rur Cu)
zawór prosty z gwintem,
pojedyncza regulacja
Kod
07600
07601
Rozmiar
3/8”
1/2”
zestaw nakrêtek
z uszczelnieniem (do rur PEX)
Kod
B4392
B4393
Rozmiar
1/2”x16
1/2”x18
zawór prosty do wlutowania,
pojedyncza regulacja
nakrêtka do rur miedzianych
Kod
G7451
G7453
G7457
Rozmiar
3/8”x12
1/2”x12
1/2”x15
Kod
07446
Rozmiar
1/2”x15
Z£¥CZA DO GRZEJNIKÓW
Kod
XZ089B
XZ086B
XZ085B
Rozmiar
3/8" x 12
1/2" x 12
1/2" x 15
do po³¹czeñ gwintowanych
zawór k¹towy do wlutowania,
pojedyncza regulacja
Kod
N8022
N8023
Kod
07431
07433
07435
07439
Rozmiar
3/8”x12
3/8”x15
1/2”x12
1/2”x15
Rozmiar
3/8”
1/2”
do po³¹czeñ gwintowanych
nakrêtka
Kod
TC100
TC200
Rozmiar
3/8”
1/2”
Kod
Rozmiar
A8022 3/8” z pierœcieniem
A8023 1/2” z pierœcieniem
zawór k¹towy
z gwintem zewnêtrznym,
pojedyncza regulacja
Kod
M7455
Rozmiar
1/2”
do rur miedzianych
Kod
N4378
N4379
N4381
Rozmiar
3/8”x12
1/2”x12
1/2”x15
uszczelnienie z pierœcieniem
Kod
XZ089
XZ086
XZ085
Rozmiar
3/8”x12
1/2”x12
1/2”x15
