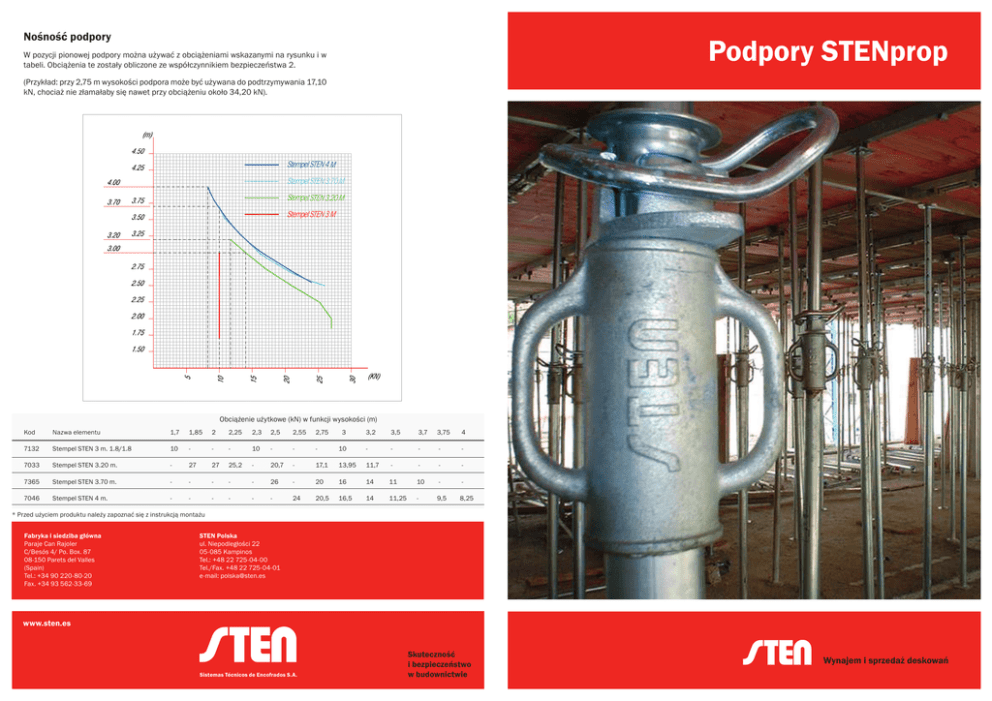

Podpory STENprop

Nośność podpory
Podpory STENprop
W pozycji pionowej podpory można używać z obciążeniami wskazanymi na rysunku i w
tabeli. Obciążenia te zostały obliczone ze współczynnikiem bezpieczeństwa 2.
(Przykład: przy 2,75 m wysokości podpora może być używana do podtrzymywania 17,10
kN, chociaż nie złamałaby się nawet przy obciążeniu około 34,20 kN).
Stempel STEN 4 M
Stempel STEN 3.70 M
Stempel STEN 3.20 M
Stempel STEN 3 M
Obciążenie użytkowe (kN) w funkcji wysokości (m)
Kod
Nazwa elementu
1,7
1,85
2
2,25
2,3
2,5
2,55
2,75
7132
Stempel STEN 3 m. 1.8/1.8
10
-
-
-
10
-
-
-
7033
Stempel STEN 3.20 m.
-
27
27
25,2
-
20,7
-
7365
Stempel STEN 3.70 m.
-
-
-
-
-
26
7046
Stempel STEN 4 m.
-
-
-
-
-
-
3
3,2
3,5
3,7
3,75
4
10
-
-
-
-
-
17,1
13,95
11,7
-
-
-
-
-
20
16
14
11
10
-
-
24
20,5
16,5
14
11,25
-
9,5
8,25
* Przed użyciem produktu należy zapoznać się z instrukcją montażu
Fabryka i siedziba główna
Paraje Can Rajoler
C/Besós 4/ Po. Box. 87
08-150 Parets del Valles
(Spain)
Tel.: +34 90 220-80-20
Fax. +34 93 562-33-69
STEN Polska
ul. Niepodległości 22
05-085 Kampinos
Tel.: +48 22 725-04-00
Tel./Fax. +48 22 725-04-01
e-mail: [email protected]
www.sten.es
Sistemas Técnicos de Encofrados S.A.
Skuteczność
i bezpieczeństwo
w budownictwie
Wynajem i sprzedaż deskowań
Podpora Sten
System przeciwdemontażowy (opatentowany)
Podpora Sten wyróżnia się nowatorską konstrukcją optymalizującą działanie
każdego z jej elementów.
Podpora Sten wyposażona jest
w
system
przeciwdemontażowy,
który uniemożliwiając wypadnięcie
wewnętrznej rury pozwala uniknąć:
Jest to podpora teleskopowa zaprojektowana i wyprodukowana w celu zapewnienia większej trwałości i niskich kosztów utrzymania.
zgubienia małych części (trzpieni,
podkładek);
Cel ten osiągnięto poprzez zastosowanie materiałów wysokiej jakości, obróbkę
przeciwkorozyjną, wzmocnienie wszystkich elementów, a przede wszystkim
wykorzystanie nowatorskiego mechanizmu szybkiego odzyskiwania i zabezpieczenia przed demontażem.
wypadków w trakcie transportu
spowodowanych wypadnięciem
wewnętrznej rury;
• Minimalny czas odzyskiwania (oszczędność robocizny).
zniszczenia rur wskutek ich
niewłaściwego wykorzystania.
• Maksymalna trwałość podpory.
• Brak konieczności wymiany części (minimalny koszt).
Mechanizm szybkiego odzyskiwania (opatentowany)
• Do 50% krótszy czas odzyskiwania podpory.
• Nie trzeba uderzać w pałąki.
• Nie trzeba uderzać w dolną część podpory, aby ją odzyskać.
• Większa trwałość gwintu, który nie ulega zniszczeniu, ponieważ nie pracuje
przy obciążeniu.
Pierścień
zabezpieczający
Trzpień
Mechanizm
szybkiego
demontażu
Podpora o wysokiej
odporności
Podpora Sten została zaprojektowana i wyprodukowana pod kątem jak
największej odporności. Przewyższa
pod tym względem wszystkie inne podpory tej klasy.
2
Ustawienie 1: Podpora obciążona.
Ustawienie 2: Odciążenie.
Ustawienie 3: Podpora odciążona.
Bezpieczne działanie
Szybkie odciążenie
Szybkie odzyskanie
W tym ustawieniu założone jest zabezpieczenie przed odciążeniem, co
uniemożliwia przypadkowe odciążenie
podpory.
Wystarczy jedno uderzenie młotka.
Po odciążeniu podpory i wyjęciu trzpienia wypada wewnętrzna rura.
Empresa
Empresa
3
Podpora Sten
System przeciwdemontażowy (opatentowany)
Podpora Sten wyróżnia się nowatorską konstrukcją optymalizującą działanie
każdego z jej elementów.
Podpora Sten wyposażona jest
w
system
przeciwdemontażowy,
który uniemożliwiając wypadnięcie
wewnętrznej rury pozwala uniknąć:
Jest to podpora teleskopowa zaprojektowana i wyprodukowana w celu zapewnienia większej trwałości i niskich kosztów utrzymania.
zgubienia małych części (trzpieni,
podkładek);
Cel ten osiągnięto poprzez zastosowanie materiałów wysokiej jakości, obróbkę
przeciwkorozyjną, wzmocnienie wszystkich elementów, a przede wszystkim
wykorzystanie nowatorskiego mechanizmu szybkiego odzyskiwania i zabezpieczenia przed demontażem.
wypadków w trakcie transportu
spowodowanych wypadnięciem
wewnętrznej rury;
• Minimalny czas odzyskiwania (oszczędność robocizny).
zniszczenia rur wskutek ich
niewłaściwego wykorzystania.
• Maksymalna trwałość podpory.
• Brak konieczności wymiany części (minimalny koszt).
Mechanizm szybkiego odzyskiwania (opatentowany)
• Do 50% krótszy czas odzyskiwania podpory.
• Nie trzeba uderzać w pałąki.
• Nie trzeba uderzać w dolną część podpory, aby ją odzyskać.
• Większa trwałość gwintu, który nie ulega zniszczeniu, ponieważ nie pracuje
przy obciążeniu.
Pierścień
zabezpieczający
Trzpień
Mechanizm
szybkiego
demontażu
Podpora o wysokiej
odporności
Podpora Sten została zaprojektowana i wyprodukowana pod kątem jak
największej odporności. Przewyższa
pod tym względem wszystkie inne podpory tej klasy.
2
Ustawienie 1: Podpora obciążona.
Ustawienie 2: Odciążenie.
Ustawienie 3: Podpora odciążona.
Bezpieczne działanie
Szybkie odciążenie
Szybkie odzyskanie
W tym ustawieniu założone jest zabezpieczenie przed odciążeniem, co
uniemożliwia przypadkowe odciążenie
podpory.
Wystarczy jedno uderzenie młotka.
Po odciążeniu podpory i wyjęciu trzpienia wypada wewnętrzna rura.
Empresa
Empresa
3
Nośność podpory
Podpory STENprop
W pozycji pionowej podpory można używać z obciążeniami wskazanymi na rysunku i w
tabeli. Obciążenia te zostały obliczone ze współczynnikiem bezpieczeństwa 2.
(Przykład: przy 2,75 m wysokości podpora może być używana do podtrzymywania 17,10
kN, chociaż nie złamałaby się nawet przy obciążeniu około 34,20 kN).
Stempel STEN 4 M
Stempel STEN 3.70 M
Stempel STEN 3.20 M
Stempel STEN 3 M
Obciążenie użytkowe (kN) w funkcji wysokości (m)
Kod
Nazwa elementu
1,7
1,85
2
2,25
2,3
2,5
2,55
2,75
7132
Stempel STEN 3 m. 1.8/1.8
10
-
-
-
10
-
-
-
7033
Stempel STEN 3.20 m.
-
27
27
25,2
-
20,7
-
7365
Stempel STEN 3.70 m.
-
-
-
-
-
26
7046
Stempel STEN 4 m.
-
-
-
-
-
-
3
3,2
3,5
3,7
3,75
4
10
-
-
-
-
-
17,1
13,95
11,7
-
-
-
-
-
20
16
14
11
10
-
-
24
20,5
16,5
14
11,25
-
9,5
8,25
* Przed użyciem produktu należy zapoznać się z instrukcją montażu
