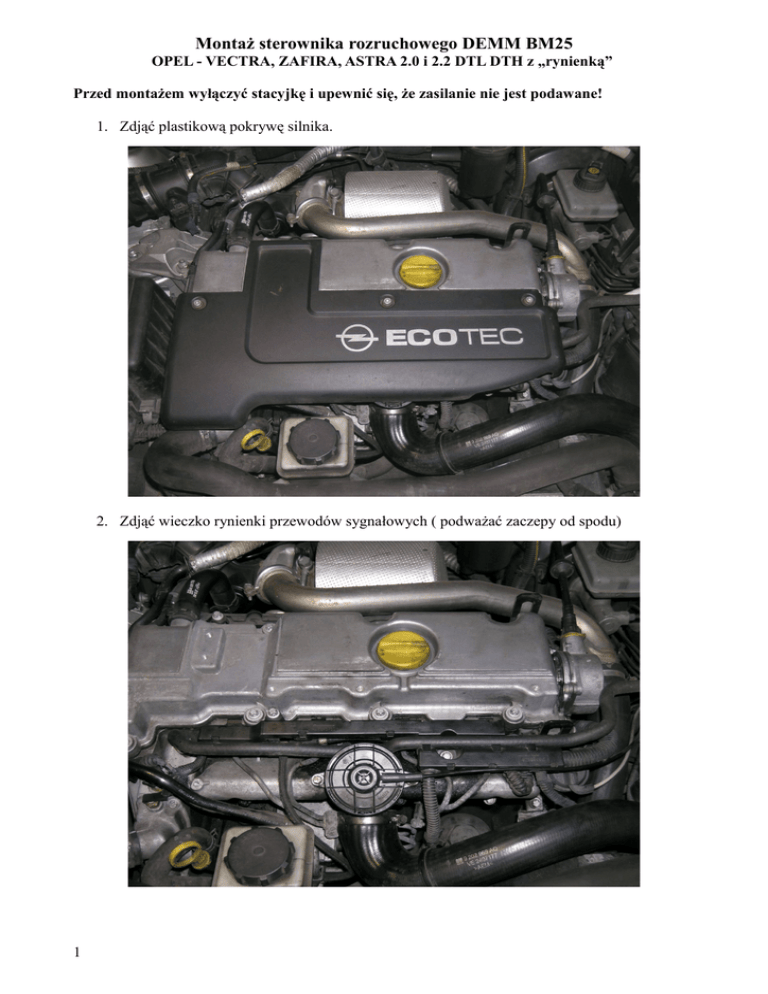

Montaż sterownika rozruchowego DEMM BM25
OPEL - VECTRA, ZAFIRA, ASTRA 2.0 i 2.2 DTL DTH z „rynienką”
Przed montażem wyłączyć stacyjkę i upewnić się, że zasilanie nie jest podawane!
1. Zdjąć plastikową pokrywę silnika.
2. Zdjąć wieczko rynienki przewodów sygnałowych ( podważać zaczepy od spodu)
1
3. Znaleźć cienki brązowy przewód idący do czujnika temperatury i przeciąć go.
4. Połączyć przewód brązowy DEMM BM25 z brązowym w rynience idącym w kierunku
masy.
5. Połączyć przewód niebieski DEMM BM25 z końcówką przewodu brązowego idącego w
kierunku czujnika temperatury cieczy.
6. Połączyć przewód czerwony DEMM BM25 z czerwonym w rynience (+12V po włączeniu
stacyjki).
7. Połączenia dokładnie polutować (skręcanie przewodów lub „zimne” luty są niedozwolone).
8. Zaizolować dokładnie połączenia taśmą izolacyjną dobrej jakości, lub koszulką
termokurczliwą, a następnie upchać starannie moduł DEMM BM25, jak na załączonym
.JPG. (bokiem, w przetłoczenie w rynience).
9. Przekręcić stacyjkę, uruchomić silnik. Po kłopocie!
10. Cykl symulacji trwa 7 s (mruga czerwona dioda). Zakończenie cyklu sygnalizuje dłuższe
mrugnięcie. Najpewniejszy start po okresie 4-5 s (rozgrzanie świec).
Widok zamontowanego DEMM BM25 w OPLU ZAFIRA 2,0 TDI
2
Opel Astra Vectra 2.0 i 2.2
Czujnik temperatury
5V
+12V
brązowy
niebieski
komputer
czerwony
DEMM BM25
niebieski
Tu przecinamy
K1 Brązowy przewód
brązowy
K2
0V
Masa komputera
Moduł DEMM BM25 II instalujemy „w przewód masy” czujnika. W przypadku samochodów Opel
1,7, 2.0 i 2.2 jest to przewód cienki brązowy idący od czujnika temperatury cieczy do masy
komputera. Drugi przewód (obok brązowego) wychodzący z czujnika ma kolor niebieski.
Wymagane przewody najprościej jest znaleźć w plastikowej rynience biegnącej obok wtryskiwaczy.
Rynienkę należy otworzyć podważając plastikowe zatrzaski. W rynience wyszukujemy cienki
brązowy przewód idący od czujnika temperatury i przecinamy go. Do dwóch końców przeciętego
przewodu podłączamy moduł DEMM BM25 II w następujący sposób:
1. Brązowy BM25 II do brązowego w instalacji idącego w stronę masy. Potencjał 0V na
włączonej i na wyłączonej stacyjce.
2. Niebieski BM25 II do brązowego w instalacji idącego w stronę czujnika temperatury
cieczy potencjał +5V przy włączonej stacyjce i przeciętym brązowym przewodzie.
3. Czerwony BM25 II do grubego czerwonego lub czerwonego z niebieską pręgą w
instalacji. Najlepiej tylko nacięć izolację i dolutować przewód. Potencjał +12V przy
włączonej stacyjce i 0V przy wyłączonej.
UWAGA
Ważne jest aby zacząć montaż do przewodu brązowego (masa układu)
Firma DEMMAN dziękuje Państwu za podjęcie z nami współpracy. Kontakt: 608 524 530
