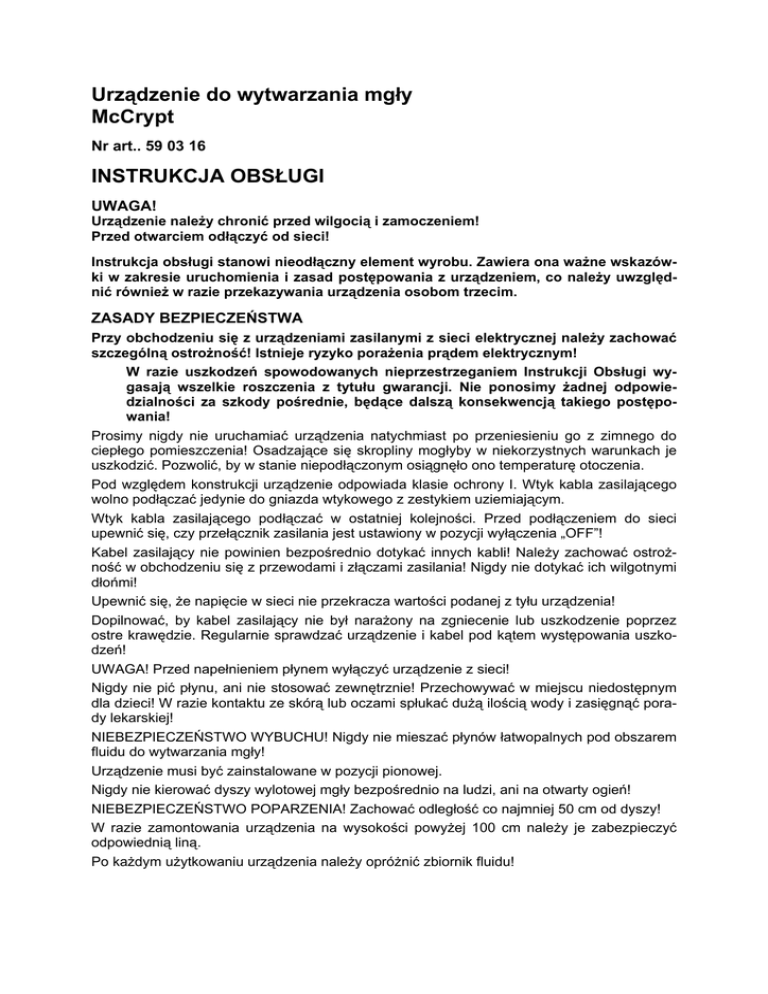

Urządzenie do wytwarzania mgły

Urządzenie do wytwarzania mgły
McCrypt
Nr art.. 59 03 16
INSTRUKCJA OBSŁUGI
UWAGA!
Urządzenie należy chronić przed wilgocią i zamoczeniem!
Przed otwarciem odłączyć od sieci!
Instrukcja obsługi stanowi nieodłączny element wyrobu. Zawiera ona ważne wskazówki w zakresie uruchomienia i zasad postępowania z urządzeniem, co należy uwzględnić również w razie przekazywania urządzenia osobom trzecim.
ZASADY BEZPIECZEŃSTWA
Przy obchodzeniu się z urządzeniami zasilanymi z sieci elektrycznej należy zachować
szczególną ostrożność! Istnieje ryzyko porażenia prądem elektrycznym!
W razie uszkodzeń spowodowanych nieprzestrzeganiem Instrukcji Obsługi wygasają wszelkie roszczenia z tytułu gwarancji. Nie ponosimy żadnej odpowiedzialności za szkody pośrednie, będące dalszą konsekwencją takiego postępowania!
Prosimy nigdy nie uruchamiać urządzenia natychmiast po przeniesieniu go z zimnego do
ciepłego pomieszczenia! Osadzające się skropliny mogłyby w niekorzystnych warunkach je
uszkodzić. Pozwolić, by w stanie niepodłączonym osiągnęło ono temperaturę otoczenia.
Pod względem konstrukcji urządzenie odpowiada klasie ochrony I. Wtyk kabla zasilającego
wolno podłączać jedynie do gniazda wtykowego z zestykiem uziemiającym.
Wtyk kabla zasilającego podłączać w ostatniej kolejności. Przed podłączeniem do sieci
upewnić się, czy przełącznik zasilania jest ustawiony w pozycji wyłączenia „OFF”!
Kabel zasilający nie powinien bezpośrednio dotykać innych kabli! Należy zachować ostrożność w obchodzeniu się z przewodami i złączami zasilania! Nigdy nie dotykać ich wilgotnymi
dłońmi!
Upewnić się, że napięcie w sieci nie przekracza wartości podanej z tyłu urządzenia!
Dopilnować, by kabel zasilający nie był narażony na zgniecenie lub uszkodzenie poprzez
ostre krawędzie. Regularnie sprawdzać urządzenie i kabel pod kątem występowania uszkodzeń!
UWAGA! Przed napełnieniem płynem wyłączyć urządzenie z sieci!
Nigdy nie pić płynu, ani nie stosować zewnętrznie! Przechowywać w miejscu niedostępnym
dla dzieci! W razie kontaktu ze skórą lub oczami spłukać dużą ilością wody i zasięgnąć porady lekarskiej!
NIEBEZPIECZEŃSTWO WYBUCHU! Nigdy nie mieszać płynów łatwopalnych pod obszarem
fluidu do wytwarzania mgły!
Urządzenie musi być zainstalowane w pozycji pionowej.
Nigdy nie kierować dyszy wylotowej mgły bezpośrednio na ludzi, ani na otwarty ogień!
NIEBEZPIECZEŃSTWO POPARZENIA! Zachować odległość co najmniej 50 cm od dyszy!
W razie zamontowania urządzenia na wysokości powyżej 100 cm należy je zabezpieczyć
odpowiednią liną.
Po każdym użytkowaniu urządzenia należy opróżnić zbiornik fluidu!
W razie nie używania oraz przed każdym czyszczeniem wyłączyć urządzenie z sieci!
Nie dopuszczać do urządzenia dzieci i osób postronnych!
Nie wolno użytkować urządzenia bez nadzoru!
UŻYTKOWANIE ZGODNE Z PRZEZNACZENIEM
Urządzenie służy do wytwarzania gęstej mgły ze specjalnego fluidu. Produkt ten dopuszczony jest jedynie do zasilania z sieci 230 V prądu przemiennego, 50 Hz oraz przeznaczony
wyłącznie do użytkowania w pomieszczeniach wewnątrz budynku.
Należy unikać wstrząsów oraz stosowania siły podczas instalacji czy uruchamiania urządzenia.
Wybierając miejsce zainstalowania, prosimy unikać narażania urządzenia na działanie wysokich temperatur, wilgoci oraz kurzu. Dopilnować, by żadne kable nie poniewierały się wokół
luzem, narażając na niebezpieczeństwo operatora oraz osoby trzecie.
Przed napełnieniem wyłączyć urządzenie z sieci! Nie wlewać do urządzenia gorących płynów!
Używać wyłącznie preparatów przeznaczonych do tego typu urządzeń (zgodnie z pisemną
informacją producenta), tzn. wysokiej jakości fluidów mgielnych na bazie wody, zalecanych
dealerów naszych produktów. Inne fluidy mgielne mogą spowodować zapchanie urządzenia
lub wyciekanie preparatu.
Należy uważać, by w zbiorniku znajdowała się zawsze wystarczająca ilość fluidu mgielnego.
Użytkowanie bez fluidu doprowadzi do uszkodzenia pompy i przegrzania elementu grzejnego.
Urządzenie uruchamiać dopiero po zapoznaniu się z jego funkcjami. Obsługi urządzenia nie
powierzać osobom postronnym, nie zaznajomionym ze sposobem obsługi. Jeśli urządzenie
przestaje działać prawidłowo, to jest to zazwyczaj efekt niefachowej obsługi!
Urządzenie przechowywać w suchym miejscu.
Jeżeli urządzenie ma być transportowane, to należy zawsze opróżnić zbiornik i używać do
transportu oryginalnego opakowania, aby uniknąć uszkodzeń.
Samowolne modyfikacje urządzenia są wzbronione z przyczyn bezpieczeństwa!
Zastosowanie, odbiegające od omówionego uprzednio, prowadzi do uszkodzenia wyrobu, co
dodatkowo związane jest np. z ryzykiem zwarcia, pożaru itp.
OPIS URZĄDZENIA
Właściwości
Urządzenie do wytwarzania mgły podczas imprez rozrywkowych
Idealne do pomieszczeń klubowych i małych dyskotek. Wyrzucanie mgły na dużą odległość.
Zdalne włączanie i wyłączanie. Pałąk do zawieszania. Wysokiej jakości termostaty. Wyłącznik dla ochrony przed przegrzaniem.
Elementy urządzenia
(1) Dysza wylotowa mgły
(2) Obudowa
(3) Pałąk do zawieszania
(4) Zbiornik fluidu
(5) Gniazdo przyłączeniowe pilota
(6) Podstawa bezpiecznika
(7) Wyłącznik (/włącznik) zasilania
(8) Kabel zasilający
(9) Uchwyt zabezpieczający liny
URUCHOMIENIE
Urządzenie ustawić na równej powierzchni.
Zbiornik urządzenia trzeba napełniać fluidem zawsze przed uruchomieniem urządzenia oraz
pod warunkiem wyłączenia z sieci (należy liczyć się z możliwością rozlania fluidu).
Prosimy używać wysokiej jakości płynów do wytwarzania mgły. Zalecamy fluidy mgielne oferowane przez dealera urządzeń do wytwarzania mgły opatrzone zaświadczeniem o braku
zastrzeżeń zdrowotnych odnośnie preparatu. Nie wolno używać materiałów zakwalifikowanych jako „substancje niebezpieczne” wzgl. „ciecze łatwopalne”.
Gdyby jednak niechcący ciecz przedostała się do wewnątrz urządzenia, to należy natychmiast odłączyć urządzenie od sieci i skonsultować się z fachowcem.
Montaż
Urządzenie należy zainstalować w miejscu o dobrej wentylacji. Użytkowanie w niedostatecznie wietrzonym pomieszczeniu może doprowadzić do kondensacji fluidu mgielnego, a to z
kolei do śliskiej posadzki i wypadków. Należy zachować minimalną odległość 20 cm od urządzenia.
Ponadto należy uważać by dysza wylotowa mgły nie znajdowała się na wysokości oczu bawiących się ludzi. Aby uzyskać dobry efekt odległość od publiczności powinna wynosić co
najmniej 1,5 m.
Urządzenie należy ustawiać na powierzchniach odpornych na porysowanie oraz na działanie
wody.
Należy dopilnować, by nie zostało przekroczone maksymalnie dopuszczalne nachylenie
urządzenia, które wynosi 15 stopni.
Urządzenie nadaje się zarówno do montażu w pozycji stojącej jak i wiszącej. Jeśli jednak
urządzenie ma zostać zainstalowane na wysokości powyżej 100 cm, to obowiązują następujące przepisy bezpieczeństwa:
NIEBEZPIECZEŃSTWO UTRATY ŻYCIA!
Podczas instalacji należy szczególnie przestrzegać przepisów BGV 1 (niegdyś VBG
70 oraz normy EN 60335-1; 1996! Instalacja może być wykonana jedynie przez autoryzowany zakład serwisowy.
Urządzenia do zawieszania muszą być skonstruowane i wymiarowane w taki sposób, aby
mogły one przez 1 godzinę wytrzymać bez trwałej deformacji 10-krotne obciążenie użyteczne.
Instalację należy wykonywać zawsze z uwzględnieniem drugiego niezależnego zawieszenia,
np. odpowiedniej siatki ochronnej. To drugie zawieszenie musi być wykonane i zamocowane
w taki sposób, by w razie awarii zawieszenia głównego nie mógł spaść żaden z elementów
instalacji.
Podczas montażu, zmiany montażu i demontażu należy dopilnować by w bezpośrednim otoczeniu (tzn. w strefach zagrożenia) nie przebywały osoby trzecie.
Przed pierwszym uruchomieniem oraz – w razie wprowadzenia istotnych zmian – przed ponownym uruchomieniem użytkownik musi zlecić pracownikowi autoryzowanego serwisu
skontrolowanie stanu technicznego urządzeń bezpieczeństwa oraz podzespołów maszyny
do wytwarzania mgły.
Kontrolę taką należy zlecać co najmniej raz w roku.
Sposób postępowania:
Idealnym rozwiązaniem byłoby zainstalowanie urządzenia poza strefą, w której przebywają
ludzie.
WAŻNE! MONTAŻ NA WYSOKOŚCI POWYŻEJ 100 CM WYMAGA DUŻEGO DOŚWIADCZENIA! Obejmuje ono (ale nie tylko) obliczenia dla ustalenia nośności oraz materiałów instalacyjnych i regularne inspekcje bhp zastosowanych materiałów i samego urządzenia. Prosimy nie podejmować prób samodzielnego wykonania instalacji, jeśli nie posiadają Państwo
odpowiednich kwalifikacji, lecz zlecić montaż profesjonalnemu instalatorowi. Niefachowe
instalacje mogą być przyczyną urazów fizycznych u ludzi oraz lub uszkodzenia maszyny.
Urządzenie należy zainstalować poza zasięgiem rąk uczestników zabawy.
Uwaga! Zainstalowane nad głową (tzn. na wysokości powyżej 100 cm) urządzenia do wytwarzania mgły mogą w razie upadku spowodować znaczne uszkodzenia ciała! W razie wątpliwości dotyczących bezpieczeństwa ewentualnego sposobu zainstalowania, urządzenia
lepiej w ogóle zrezygnować z instalacji.
Przed przystąpieniem do montażu należy upewnić się, że powierzchnia montażowa jest w
stanie wytrzymać co najmniej 10-krotność obciążenia punktowego ciężarem własnym urządzenia.
Przy pomocy pałąka oraz haka należy przymocować urządzenie do systemu belek nośnych.
Średnica otworu wynosi 10 mm.
W przypadku montażu na wysokości powyżej 100 cm należy zabezpieczyć projektor odpowiednią liną (obliczoną na co najmniej 12-krotność masy urządzenia). Dozwolone są wyłącznie liny zabezpieczające z karabińczykiem zasuwanym na śrubę. Linę zabezpieczającą
wczepić w przewidziany w tym celu uchwyt zabezpieczający i przeciągnąć przez belkę nośną
lub inny pewny punkt zamocowania. Końcówkę liny wczepić w karabińczyk i dobrze przykręcić nakrętkę zabezpieczającą śruby.
Linę zabezpieczającą stosować wyłącznie w postaci zamkniętego pierścienia. Nigdy nie tworzyć trasy zabezpieczenia przez zamocowanie tylko po jednej końcówce liny! Maksymalna
odległość spadania nie może przekroczyć 20 cm.
Lina zabezpieczająca, która raz już została narażona na obciążenie spowodowane upadkiem
lub została uszkodzona nie może być nadal używana jako lina zabezpieczająca.
Przy pomocy pałąka do zawieszania ustawić kąt nachylenia i dokręcić mocno śruby ustalające.
NIEBEZPIECZEŃSTWO UTRATY ŻYCIA!
Przed pierwszym uruchomieniem urządzenie musi zostać sprawdzone przez pracownika autoryzowanego serwisu!
Podłączenie do sieci
Urządzenie podłączyć do sieci wtykiem przewodu sieciowego.
Przydział przewodów przyłączeniowych jest następujący:
Przewód
Pin
brązowy
niebieski
żółto-zielony
przewód zewnętrzny
przewód obojętny
przewód uziemiający
Oznaczenie
uniwersalne
L
N
Przewód uziemiający musi zostać koniecznie podłączony!
OBSŁUGA URZĄDZENIA
Włączyć urządzenie przy pomocy włącznika zasilania. Podłączyć pilota do gniazda przyłączeniowego pilota.
Po upływie określonej fazy rozgrzewania urządzenie jest gotowe do wytwarzania mgły. Zaczyna wówczas świecić umieszczona na pilocie lampka gotowości do pracy. Uruchomienie
przełącznika mgielnego w obrębie pilota powoduje wyrzucenie mgły. Podczas pracy może
zdarzyć się, że lampka gotowości do pracy zgaśnie i mgła nie będzie już wyrzucana. W takim wypadku urządzenie rozgrzewa się ponownie i po upływie 1 – 2 minut jest znów gotowe
do pracy. Tylko w taki sposób można zawsze zapewnić odpowiednią temperaturę parowania
i optymalną wydajność wytwarzania mgły. Temperatura kontrolowana jest elektronicznie.
Uwaga: Dysza wylotowa mgły silnie nagrzewa się podczas pracy. Dlatego nie należy jej dotykać przed całkowitym ostygnięciem urządzenia.
CZYSZCZENIE I KONSERWACJA
NIEBEZPIECZEŃSTWO UTRATY ŻYCIA!
Przed przystąpieniem do prac konserwacyjnych urządzenie musi zostać całkowicie
odłączone od sieci!
Należy regularnie czyścić urządzenie, usuwając kurz oraz inne zabrudzenia. Do czyszczenia
prosimy używać nie pozostawiającej „mechów” zwilżonej ściereczki. W żadnym wypadku nie
stosować alkoholu ani rozpuszczalników.
Dysza wylotowa mgły powinna być regularnie oczyszczana z pozostałości fluidu mgielnego.
Osad należy ścierać octem oraz szczotką do przewodów giętkich. Dopilnować, by w otworze
nie pozostał osad.
Czyszczenie elementu grzejnego
Element grzejny należy czyścić regularnie, każdorazowo po 30 godzinach pracy, aby uniknąć osadzania się kamienia. W tym celu używać dostępnego w sklepach specjalistycznych
środka czyszczącego do maszyn wytwarzających mgłę.
Sposób postępowania:
Opróżnić urządzenie i wlać środek czyszczący (w stanie, w jakim został on dostarczony) do
zbiornika. Następnie w miejscu o dobrej wentylacji włączyć kilkakrotnie funkcję wytwarzania
mgły. Liczba wymaganych powtórek zależy od stopnia zabrudzenia elementów naparowujących. Następnie całkowicie opróżnić urządzenie, całkowicie usuwając resztki środka czyszczącego i porządnie przepłukać zbiornik destylowaną wodą.
Oferowane przez nas fluidy do wytwarzania mgły są nieszkodliwe dla środowiska i mogą być
usuwane kanałem ściekowym.
Urządzenie nie zawiera (poza bezpiecznikiem) żadnych elementów wymagających konserwacji. Prace konserwacyjne i serwisowe mogą być wykonywane wyłącznie przez autoryzowany punkt serwisowy w miejscu sprzedaży!
Wymiana bezpiecznika
W razie uszkodzenia czułego bezpiecznika może on zostać wymieniony wyłącznie na bezpiecznik tego samego typu.
Przed przystąpieniem do wymiany bezpiecznika należy całkowicie odłączyć od sieci
urządzenie (wyciągnąć wtyk z gniazda) !
Sposób postępowania:
Czynność 1: Przy pomocy odpowiedniego śrubokręta wykręcić (w kierunku przeciwnym do
ruchu wskazówek zegara) z obudowy podstawę bezpiecznika.
Czynność 2: Usunąć uszkodzony bezpiecznik z podstawy.
Czynność 3: Wstawić nowy bezpiecznik w podstawę bezpiecznika.
Czynność 4: Podstawę bezpiecznika umieścić ponownie w obudowie i mocno przykręcić.
Do wymiany używać wyłącznie oryginalnych części zamiennych.
W razie uszkodzenia kabla zasilającego urządzenia, musi on zostać wymieniony przez autoryzowany serwis, aby uniknąć zagrożeń.
Po upływie żywotności niezdatne do pracy lub uszkodzone urządzenie usunąć zgodnie z
obowiązującymi przepisami dot. usuwania odpadów.
DANE TECHNICZNE
Zasilanie:
Pobór mocy:
Odległość wyrzucania mgły:
Czas rozgrzewania
Zużycie fluidu:
Objętość wytwarzanej mgły:
Pojemność zbiornika:
Wymiary (dł. x szer. x wys.)
Masa:
230 V/50 Hz
700 W
2,5 m
10 minut
25 ml/min.
90 m3/min.
1l
325 x 235 x 230
3,5 kg
