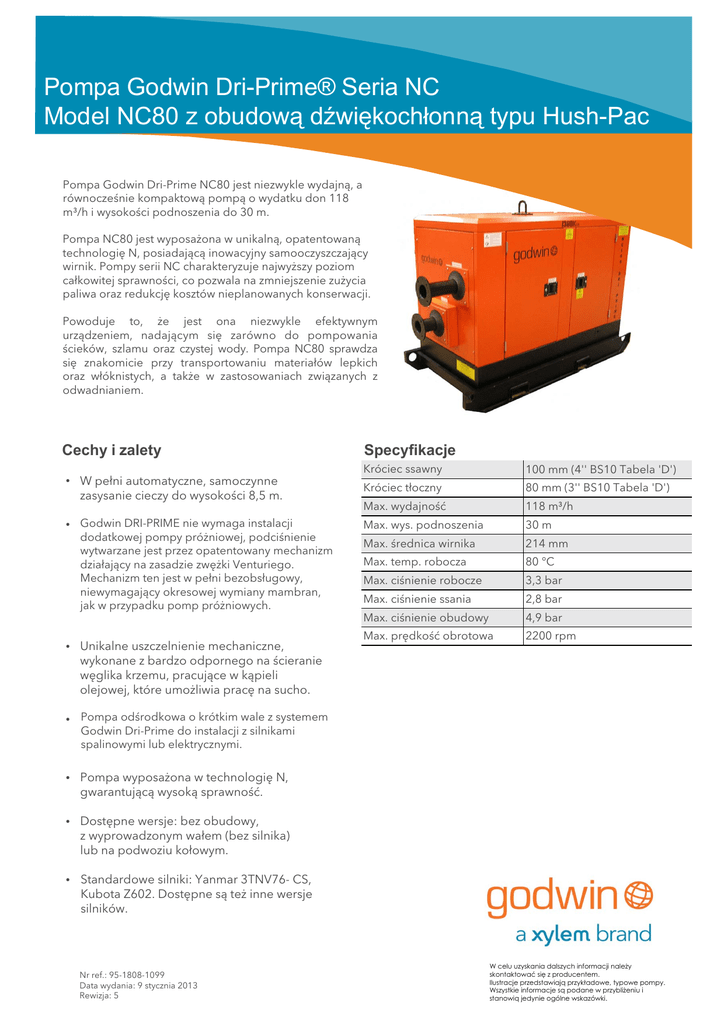

Pompa Godwin Dri-Prime® Seria NC
Model NC80 z obudową dźwiękochłonną typu Hush-Pac
Pompa Godwin Dri-Prime NC80 jest niezwykle wydajną, a
równocześnie kompaktową pompą o wydatku don 118
m³/h i wysokości podnoszenia do 30 m.
6
Pompa NC80 jest wyposażona w unikalną, opatentowaną
technologię N, posiadającą inowacyjny samooczyszczający
wirnik. Pompy serii NC charakteryzuje najwyższy poziom
całkowitej sprawności, co pozwala na zmniejszenie zużycia
paliwa oraz redukcję kosztów nieplanowanych konserwacji.
Powoduje to, że jest ona niezwykle efektywnym
urządzeniem, nadającym się zarówno do pompowania
ścieków, szlamu oraz czystej wody. Pompa NC80 sprawdza
się znakomicie przy transportowaniu materiałów lepkich
oraz włóknistych, a także w zastosowaniach związanych z
odwadnianiem.
Cechy i zalety
• W pełni automatyczne, samoczynne
zasysanie cieczy do wysokości 8,5 m.
• Godwin DRI-PRIME nie wymaga instalacji
dodatkowej pompy próżniowej, podciśnienie
wytwarzane jest przez opatentowany mechanizm
działający na zasadzie zwężki Venturiego.
Mechanizm ten jest w pełni bezobsługowy,
niewymagający okresowej wymiany mambran,
jak w przypadku pomp próżniowych.
• Unikalne uszczelnienie mechaniczne,
wykonane z bardzo odpornego na ścieranie
węglika krzemu, pracujące w kąpieli
olejowej, które umożliwia pracę na sucho.
Specyfikacje
Króciec ssawny
100 mm (4'' BS10 Tabela 'D')
Króciec tłoczny
80 mm (3'' BS10 Tabela 'D')
Max. wydajność
118 m³/h
Max. wys. podnoszenia
30 m
Max. średnica wirnika
214 mm
Max. temp. robocza
80 °C
Max. ciśnienie robocze
3,3 bar
Max. ciśnienie ssania
2,8 bar
Max. ciśnienie obudowy
4,9 bar
Max. prędkość obrotowa
2200 rpm
• Pompa odśrodkowa o krótkim wale z systemem
Godwin Dri-Prime do instalacji z silnikami
spalinowymi lub elektrycznymi.
• Pompa wyposażona w technologię N,
gwarantującą wysoką sprawność.
• Dostępne wersje: bez obudowy,
z wyprowadzonym wałem (bez silnika)
lub na podwoziu kołowym.
• Standardowe silniki: Yanmar 3TNV76- CS,
Kubota Z602. Dostępne są też inne wersje
silników.
Nr ref.: 95-1808-1099
Data wydania: 9 stycznia 2013
Rewizja: 5
Picture 101
W celu uzyskania dalszych informacji należy
skontaktować się z producentem.
Ilustracje przedstawiają przykładowe, typowe pompy.
Wszystkie informacje są podane w przybliżeniu i
stanowią jedynie ogólne wskazówki.
Krzywe wydajności
Materiały
Przepływ (UKGPM)
0
40
80
120 160 200 240 280 320 360 400 440
35
2200 rpm
100
wysokość podnoszenia (m)
30
2000 rpm
90
25
80
1800 rpm
70
20
60
1600 rpm
15
50
1400 rpm
wysokość podnoszenia (ft)
110
Obudowa
pompy
Żeliwo BS EN 1561 - 1997
Płyty ścierne
Przód - Żeliwo odporne na
ścieranie BS EN 12513:2000
Wał pompy
Stal węglowa BS 970:1991
817M40T
Wirnik
Żeliwo odporne na
ścieranie BS EN 12513:2000
Korpus zaworu
zwrotnego
Żeliwo BS EN 1561 - 1997
Uszczelnienie
mechaniczne
Węglik krzemu /
węglik krzemu
40
10
1200 rpm
30
20
5
10
0
0
0
10 20
Zakres pracy
30
40
50
60 70
(m³/h)
80
90
100 110 120 130
Silnik - opcja 1
Silnik - opcja 2
Nr z cennika - NC80-01-DBH-002
Nr z cennika - NC80-01-DBH-001
1 Yanmar, 3TNV76-CS, 13,0 kW @ 2200 rpm
Kubota, Z602, 7,5 kW @ 1800 rpm
Średnica wirnika 214 mm
Średnica wirnika 214 mm
Prędkość obrotowa 2200 rpm
Prędkość obrotowa 1800 rpm
Tabela wysokości ssania
Tabela wysokości ssania
Całkowita
wysokość
ssania (m)
Całkowita wysokość podnoszenia (m)
6
16
21
24
28
Wydatek (m³/h)
Całkowita
wysokość
ssania (m)
Całkowita wysokość podnoszenia (m)
2
9
12
14
17
Wydatek (m³/h)
3,0
119
81
56
40
15
3,0
97
66
46
33
12
4,6
115
75
45
32
-
4,6
94
61
37
26
-
6,1
110
65
40
25
-
6,1
90
53
33
20
-
7,6
90
60
30
20
-
7,6
74
49
25
16
-
Poj. zbiornika paliwa (pełna) 180 l, (użytkowa) 162 l
Poj. zbiornika paliwa (pełna) 180 l, (użytkowa) 162 l
Zużycie paliwa @ 2200 rpm BEP 4 l/h
Zużycie paliwa @ 1800 rpm BEP 2 l/h
Waga: (sucha) 965 kg, (mokra) 1190 kg
Waga: (sucha) 935 kg, (mokra) 1160 kg
Wymiary: (D) 2190 x (SZ) 1050 x (W) 1500 mm
Wymiary: (D) 2190 x (SZ) 1050 x (W) 1500 mm
Osiągi podane w tabeli opierają się na próbach wody na poziomie morza
i w temp. 20°C. Wszystkie informacje są podane w przybliżeniu i stanowią
jedynie ogólne wskazówki. W celu uzyskania dalszych informacji należy
skontaktować się z producentem.
Osiągi podane w tabeli opierają się na próbach wody na poziomie morza
i w temp. 20°C. Wszystkie informacje są podane w przybliżeniu i stanowią
jedynie ogólne wskazówki. W celu uzyskania dalszych informacji należy
skontaktować się z producentem.
Poziom hałasu w skali A (dbA)
Poziom hałasu w skali A (dbA)
Odległość
Prędkość obrotowa (rpm)
Picture 102
Odległość
Prędkość obrotowa (rpm)
1m
3m
7m
1m
3m
7m
1800
67
64
62
1800
67
64
62
2000
68
65
63
2000
68
65
63
2200
70
69
65
2200
0
0
0
