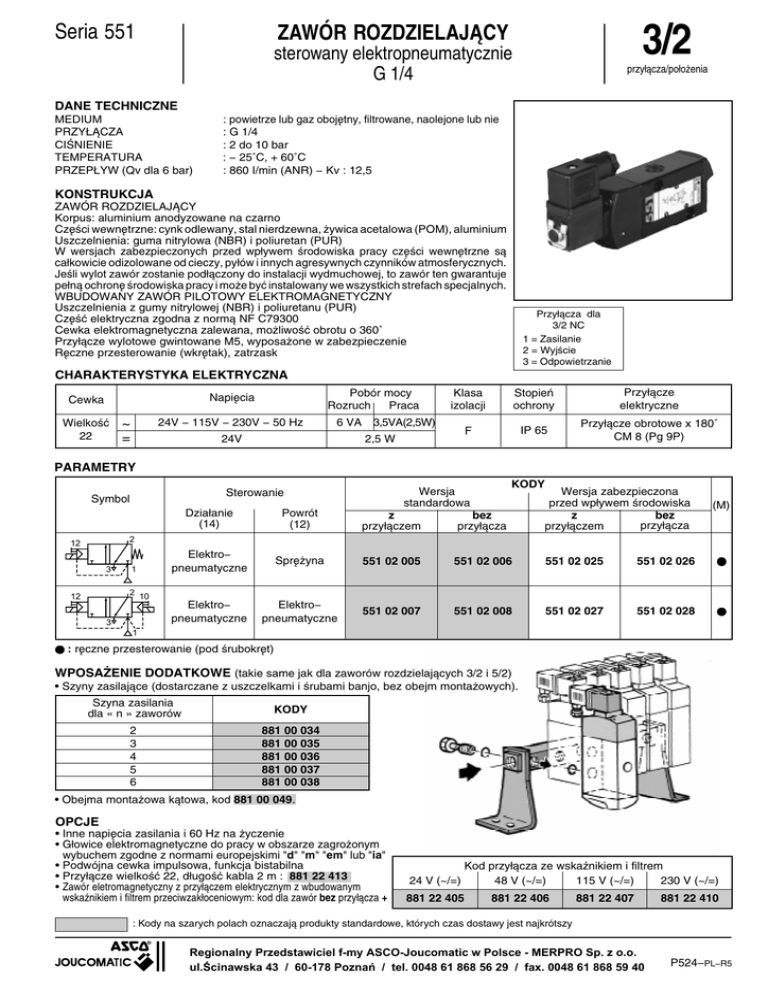

Seria 551
3/2
ZAWÓR ROZDZIELAJĄCY
sterowany elektropneumatycznie
G 1/4
przyłącza/położenia
DANE TECHNICZNE
MEDIUM
PRZYŁĄCZA
CIŚNIENIE
TEMPERATURA
PRZEPŁYW (Qv dla 6 bar)
: powietrze lub gaz obojętny, filtrowane, naolejone lub nie
: G 1/4
: 2 do 10 bar
: − 25˚C, + 60˚C
: 860 I/min (ANR) − Kv : 12,5
KONSTRUKCJA
ZAWÓR ROZDZIELAJĄCY
Korpus: aluminium anodyzowane na czarno
Części wewnętrzne: cynk odlewany, stal nierdzewna, żywica acetalowa (POM), aluminium
Uszczelnienia: guma nitrylowa (NBR) i poliuretan (PUR)
W wersjach zabezpieczonych przed wpływem środowiska pracy części wewnętrzne są
całkowicie odizolowane od cieczy, pyłów i innych agresywnych czynników atmosferycznych.
Jeśli wylot zawór zostanie podłączony do instalacji wydmuchowej, to zawór ten gwarantuje
pełną ochronę środowiska pracy i może być instalowany we wszystkich strefach specjalnych.
WBUDOWANY ZAWÓR PILOTOWY ELEKTROMAGNETYCZNY
Uszczelnienia z gumy nitrylowej (NBR) i poliuretanu (PUR)
Część elektryczna zgodna z normą NF C79300
Cewka elektromagnetyczna zalewana, możliwość obrotu o 360˚
Przyłącze wylotowe gwintowane M5, wyposażone w zabezpieczenie
Ręczne przesterowanie (wkrętak), zatrzask
Przyłącza dla
3/2 NC
1 = Zasilanie
2 = Wyjście
3 = Odpowietrzanie
CHARAKTERYSTYKA ELEKTRYCZNA
Pobór mocy
Rozruch
Praca
Napięcia
Cewka
Wielkość
22
~
24V − 115V − 230V − 50 Hz
=
24V
Klasa
izolacji
Stopień
ochrony
Przyłącze
elektryczne
F
IP 65
Przyłącze obrotowe x 180˚
CM 8 (Pg 9P)
6 VA 3,5VA(2,5W)
2,5 W
PARAMETRY
KODY
Wersja
standardowa
Działanie
(14)
Powrót
(12)
z
przyłączem
bez
przyłącza
Wersja zabezpieczona
przed wpływem środowiska
bez
z
przyłącza
przyłączem
Elektro−
pneumatyczne
Sprężyna
551 02 005
551 02 006
551 02 025
551 02 026
●
Elektro−
pneumatyczne
Elektro−
pneumatyczne
551 02 007
551 02 008
551 02 027
551 02 028
●
Sterowanie
Symbol
(M)
2
12
3
1
2
12
3
10
1
● : ręczne przesterowanie (pod śrubokręt)
WPOSAŻENIE DODATKOWE (takie same jak dla zaworów rozdzielających 3/2 i 5/2)
• Szyny zasilające (dostarczane z uszczelkami i śrubami banjo, bez obejm montażowych).
Szyna zasilania
dla « n » zaworów
KODY
2
3
4
5
6
881 00 034
881 00 035
881 00 036
881 00 037
881 00 038
• Obejma montażowa kątowa, kod 881 00 049.
OPCJE
• Inne napięcia zasilania i 60 Hz na życzenie
• Głowice elektromagnetyczne do pracy w obszarze zagrożonym
wybuchem zgodne z normami europejskimi "d" "m" "em" lub "ia"
• Podwójna cewka impulsowa, funkcja bistabilna
• Przyłącze wielkość 22, długość kabla 2 m : 881 22 413
• Zawór eletromagnetyczny z przyłączem elektrycznym z wbudowanym
wskaźnikiem i filtrem przeciwzakłoceniowym: kod dla zawór bez przyłącza +
24 V (~/=)
881 22 405
Kod przyłącza ze wskaźnikiem i filtrem
48 V (~/=)
115 V (~/=)
230 V (~/=)
881 22 406
881 22 407
881 22 410
: Kody na szarych polach oznaczają produkty standardowe, których czas dostawy jest najkrótszy
Regionalny Przedstawiciel f-my ASCO-Joucomatic w Polsce - MERPRO Sp. z o.o.
ul.Ścinawska 43 / 60-178 Poznań / tel. 0048 61 868 56 29 / fax. 0048 61 868 59 40
P524−PL−R5
Seria 551 − 3/2
WYMIARY I MASY
3
2
1
=
27,5
Zawór + 1 pilot = 0.316 kg
Zawór + 2 piloty = 0.436 kg
=
Masa:
3 Ø G1/4
83,5
33
=
45
32
360˚
2
=
=
1
3
72
=
49
27
1
180˚
2
3
9,5 12
93,5
1
ręczne przesterowanie
2
przyłącze odpowietrzenia: M5,
z zabezpieczeniem
3
2 otwory montażowe : ∅ 5,3
wyżłobienie : ∅ 9, głębokość 5
145
13
198
13
MONTAŻ Z SZYNĄ ZASILAJĄCĄ
D
180˚
360˚
3
2
2
2
1
1
1
4
5
6
A
B
C
D
E
108 136 164 192 220
92 120 148 176 204
55 83 111 139 167
78 106 134 162 190
42 70 98 126 154
Masa w kg
z1 pilotem
0,9 1,3 1,7 2,0 2,4
z 2 pilotami
1,2 1,7 2,1 2,6 3,1
G 3/8
3
19
2
1
E
4Ø 6,5
C
=
=
B
35
50
=
=
82
27
A
Możliwy jest montaż zaworów w 4 pozycjach
2
92
181
2
159
181
2
2
P524−2
181
3
3
87,5
3
2
75
23
Liczba
zaworów
