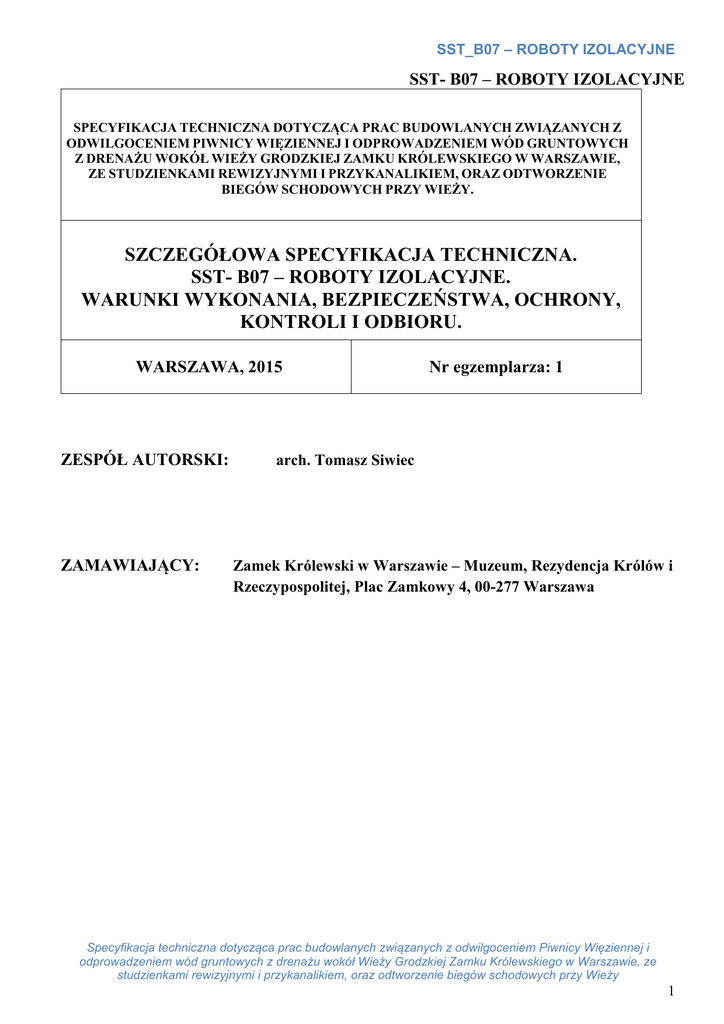

SST_B07 - ROBOTY IZOLACYJNE WIEŻA GRODZKA

SST_B07 – ROBOTY IZOLACYJNE
SST- B07 – ROBOTY IZOLACYJNE
SPECYFIKACJA TECHNICZNA DOTYCZĄCA PRAC BUDOWLANYCH ZWIĄZANYCH Z
ODWILGOCENIEM PIWNICY WIĘZIENNEJ I ODPROWADZENIEM WÓD GRUNTOWYCH
Z DRENAŻU WOKÓŁ WIEŻY GRODZKIEJ ZAMKU KRÓLEWSKIEGO W WARSZAWIE,
ZE STUDZIENKAMI REWIZYJNYMI I PRZYKANALIKIEM, ORAZ ODTWORZENIE
BIEGÓW SCHODOWYCH PRZY WIEŻY.
SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA.
SST- B07 – ROBOTY IZOLACYJNE.
WARUNKI WYKONANIA, BEZPIECZEŃSTWA, OCHRONY,
KONTROLI I ODBIORU.
WARSZAWA, 2015
ZESPÓŁ AUTORSKI:
ZAMAWIAJĄCY:
Nr egzemplarza: 1
arch. Tomasz Siwiec
Zamek Królewski w Warszawie – Muzeum, Rezydencja Królów i
Rzeczypospolitej, Plac Zamkowy 4, 00-277 Warszawa
Specyfikacja techniczna dotycząca prac budowlanych związanych z odwilgoceniem Piwnicy Więziennej i
odprowadzeniem wód gruntowych z drenażu wokół Wieży Grodzkiej Zamku Królewskiego w Warszawie, ze
studzienkami rewizyjnymi i przykanalikiem, oraz odtworzenie biegów schodowych przy Wieży
1
SST_B07 – ROBOTY IZOLACYJNE
SPIS TREŚCI
1. Wstęp.
1.1. Przedmiot SST.
1.2. Zakres stosowania SST.
1.3.Zakres robót objętych SST.
1.4. Określenia podstawowe.
1.5. Ogólne wymagania dotyczące robót.
2. Materiały.
2.1. Wymagania ogólne.
2.2. Materiały do izolacji przeciwwilgociowych.
3. Sprzęt.
4. Transport.
5. Wykonanie robót.
5.1. Izolacje przeciwwilgociowe.
6. Kontrola jakości.
6.1. Materiały izolacyjne.
6.2. Wyniki odbiorów materiałów i wyrobów.
7. Obmiar Robót.
8. Odbiór Robót.
8.1. Odbiór robót izolacyjnych.
8.2. Roboty podlegają zasadom odbioru robót zanikających.
9. Podstawa płatności.
10. Przepisy związane.
Specyfikacja techniczna dotycząca prac budowlanych związanych z odwilgoceniem Piwnicy Więziennej i
odprowadzeniem wód gruntowych z drenażu wokół Wieży Grodzkiej Zamku Królewskiego w Warszawie, ze
studzienkami rewizyjnymi i przykanalikiem, oraz odtworzenie biegów schodowych przy Wieży
2
SST_B07 – ROBOTY IZOLACYJNE
1. Wstęp
1.1. Przedmiot SST.
Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania
i odbioru robót izolacyjnych związanych z odwilgoceniem Piwnicy Więziennej i odprowadzeniem wód
gruntowych z drenażu wokół Wieży Grodzkiej Zamku Królewskiego w Warszawie, ze studzienkami
rewizyjnymi i przykanalikiem , oraz odtworzeniem biegów schodowych przy Wieży
1.2. Zakres stosowania SST.
Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy
i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt. 1.1.
1.3. Zakres robót objętych SST.
Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające
na celu wykonanie izolacji przeciwwodnej i przeciwwilgociowej w obiektach objętych przetargiem.
1.4. Określenia podstawowe.
Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami.
1.5. Ogólne wymagania dotyczące robót.
Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją
projektową, SST i poleceniami Inżyniera.
2. Materiały
Termin marka referencyjna oznacza rozwiązanie lub produkt spełniające wymagania projektanta,
co do estetyki i standardów techniczno - użytkowych oraz konserwatorskich. Wykonawca może
zastąpić rozwiązanie referencyjne innym równorzędnym tylko po pisemnej akceptacji projektanta.
2.1. Wymagania ogólne
2.1.1. Materiały izolacyjne powinny być pakowane, przechowywane i transportowane w sposób
wskazany w normach państwowych i świadectwach ITB.
2.2. Materiały do izolacji przeciwwilgociowych
Według opisu prac w pkt.5
3. Sprzęt
Roboty można wykonać ręcznie lub przy użyciu dowolnego typu sprzętu nie niszczącego
obiektu zabytkowego i jego otoczenia.
4. Transport
Materiały np. firmy Sporo i Remmers oraz pozostałe materiały izolacyjne są konfekcjonowane i
dostarczane w pojemnikach z tworzywa sztucznego , pojemnikach blaszanych workach
papierowych oraz jako zafoliowane na paletach. Typowe opakowania mogą być
przenoszone przez jedną osobę. Można je przewozić dowolnymi środkami transportu. Materiały
proszkowe zawierające cement należy chronić przed zawilgoceniem, hydroizolacyjne masy
bitumiczno-polimerowe a także wodorozcieńczalne grunty należy chronić przed zamoczeniem ,
Specyfikacja techniczna dotycząca prac budowlanych związanych z odwilgoceniem Piwnicy Więziennej i
odprowadzeniem wód gruntowych z drenażu wokół Wieży Grodzkiej Zamku Królewskiego w Warszawie, ze
studzienkami rewizyjnymi i przykanalikiem, oraz odtworzenie biegów schodowych przy Wieży
3
SST_B07 – ROBOTY IZOLACYJNE
zawilgoceniem i mrozem.
Materiały należy składować pod zadaszeniem. W przypadku niskich temperatur w pomieszczeniach
zamkniętych. Papę w rolkach należy przewozić i składować w pozycji pionowej. Należy sprawdzać
termin ważności produktów.
Wodę, (jeżeli nie istnieje możliwość poboru na miejscu wykonywania robót) należy dowozić w
szczelnych i czystych pojemnikach lub cysternach. Zabrania się przewożenia i przechowywania
wody w opakowaniach po środkach chemicznych lub w takich, w których wcześniej
przetrzymywano inne płyny lub substancje mogące zmienić skład chemiczny wody.
Należy zachować środki bezpieczeństwa wobec pieszych a także ostrożność wobec elementów
wystroju Zamku Królewskiego , skarpy przy Trasie WZ i Pałacu pod Blachą. Należy zwrócić
szczególną uwagę na wyeksponowane w formie lapidarium relikty Kolumn Zygmunta, i wspornikapomnika kustosza Kazimierza . Brokla oraz podświetlane tablice - kasetony należące do sytemu
informacji o Zamku Królewskim. .
Transport ziemi i piasku powinien mieć zapewnione zabezpieczenie przed uszkodzeniem osób
postronnych. Podczas transportu nie wolno uszkodzić zabytkowej elewacji, , bruków i czynnych
oraz nieczynnych ale przewidzianych do zachowania wpustów odwadniających i żeliwnych
włazów, zieleni .
Wszelkie uszkodzenia nawierzchni i elementów przy Zamku , zniszczone w wyniku prowadzonych
prac , zostaną naprawione lub odtworzone na koszt wykonawcy.
5. Wykonanie robót
5.1. Wykonanie pionowych izolacji przeciwwilgociowych:
Warstwy izolacyjne zewnętrzne ścian fundamentowych z cegły poniżej poziomu gruntu:
Izolacja W1 wykonywana na warstwie cegły. Wymaga zagruntowania 1x preparatem Kiesol i
Sulfatexschlamme. Następnie należy nałożyć warstwę wyrównawczą z Dichtsapachtel. Powłokę
hydroizolacyjną należy wykonać rozprowadzając 1 warstwę preparatu KIesol i 2x K2
Dickbeschichtung. Zabezpieczenie mechaniczne i drenaż, umożliwiający spływ wody z gruntu, na
styku z izolacją umożliwiać będzie mata drenarska DS Systemschutz. W miejscu gdzie izolacja
będę zasypana ziemią i zakryta opaską z bruku kamiennego, a więc przy elewacji zachodniej
Wieży Grodzkiej, mata będzie zakończona systemową listwą Abschlussleiste, mocowaną
mechanicznie do ściany poprzez warstwy izolacyjne. W miejscu gdzie izolacja W1 zostanie
zakończona pod nawierzchnią utwardzoną wyspoinowaną, np. na styku ze schodami, mata
zostanie zakończona poniżej powierzchni. Na styku powierzchni z murem należy pozostawić
szczelinę dylatacyjną o szer. ok. 15 mm, której boki zostaną zagruntowane preparatem STO
SEAL P 355 i wypełnione masą dylatacyjną STO F355. W celu umożliwienia przeniesienia
naprężeń na materiał dylatacyjny w pierwszej kolejności należy szczelinę dylatacyjną wypełnić
profilem hinterfullprofil o szer. 20mm.
Izolacja W2 wykonywana jest w narożnikach i odsadzkach gdzie istniej konieczność wyoblenia za
pomocą fasety R5. Miejsce gdzie wykonywana będzie faseta należy zagruntować 1x Kiesol i 1x
Sulfatexschlamme, następnie należy wykonać fasetę z zaprawy Dichtspachtel a po
wyprofilowaniu nałożyć warstwę wyrównawczą z Dichtspachtel łącząc ją z sąsiednimi
powierzchniami wyrównawczymi izolacji .Warstwę hydroizolacji będzie tworzyć powłoka 2K
Dickbeschichtung na zagruntowaniu 1XKiesol. Warstwa ochronną i drenarską będzie mata
Specyfikacja techniczna dotycząca prac budowlanych związanych z odwilgoceniem Piwnicy Więziennej i
odprowadzeniem wód gruntowych z drenażu wokół Wieży Grodzkiej Zamku Królewskiego w Warszawie, ze
studzienkami rewizyjnymi i przykanalikiem, oraz odtworzenie biegów schodowych przy Wieży
4
SST_B07 – ROBOTY IZOLACYJNE
Abschlussleiste. Wariantem tej izolacji będzie styk fasety z elewacyjną warstwą wykończeniową
pod którą nie będzie stosowana mata drenarsko ochronna. Ta izolacja oznaczona zostanie jako
W2/1. Wykonanie jej podłoża będzie identyczne jak w W2, a więc należy zagruntować 1x Kiesol i
1x Sulfatexschlamme, następnie należy wykonać fasetę z zaprawy Dichtspachtel a po
wyprofilowaniu nałożyć warstwę wyrównawczą z Dichtspachtel łącząc ją z sąsiednimi
powierzchniami wyrównawczymi izolacji. Warstwę hydroizolacji będzie tworzyć powłoka 2K
Dickbeschichtung na zagruntowaniu 1 x Kiesol. Warstwa wykończeniowa z kamienia lub cegieł
przyklejona do izolacji za pomocą .kleju Multikleber. Warstwa wykończeniowa z kamienia lub z
cegły powinna być zabezpieczona od grzybów i glonów preparatem BFA, a następnie nasączona
roztworem zewnętrznym Funcosil FC.
Warstwa izolacyjna zabezpieczająca zwieńczenie skarpy, wykonane z cegły, oraz warstwy
izolacyjne nad gruntem na murze z wyeksponowanym wątkiem ceglanym określona jest jako
W3. Nałożenie warstw izolacyjnych należy poprzedzić wkuciem się w ścianę ceglaną na
głębokość ok 6 cm i wysokość ok 30 cm tworząc niszę, a w przypadku zwieńczenia skarpy
zdemontowaniem nakrywy z cegły i zlikwidowaniem , poprzez uzupełnienie cegłą na zaprawie
trasowej, ahistorycznego uskoku. Wykutą powierzchnię należy zagruntować 1x Kiesol i 1x
Sulfatexschlamme, następnie należy wykonać fasetę z zaprawy Dichtspachtel, a po
wyprofilowaniu nałożyć warstwę wyrównawczą z Dichtspachtel łącząc ją z warstwą
hydroizolacyjną poniżej wykucia. Warstwę hydroizolacji będzie tworzyć powłoka 2K Multibaudicht.
Na wykonaną powłokę nałożyć warstwę kleju Mulitikleber i wykonać flekowanie obciętymi cegłami
odtwarzającymi historyczny wątek muru a w przypadku zwieńczenia skarpy wykonania nowej
nakrywy z zastosowaniem zaprawy trasowej. Na wklejone (wymurowane) cegły nałożyć warstwę
BFA i Funcosil FC.
Warstwy izolacyjne wyprowadzone ponad powierzchnię terenu i zasłonięte tynkiem
określane są jako warstwa W4. Nałożenie warstw izolacyjnych należy poprzedzić wkuciem się w
ścianę ceglaną na głębokość ok 6 cm i wysokość ok 30 cm tworząc niszę. Wykutą powierzchnię
należy zagruntować 1x Kiesol i 1x Sulfatexschlamme, następnie należy wykonać fasetę z
zaprawy Dichtspachtel, a po wyprofilowaniu nałożyć warstwę wyrównawczą z Dichtspachtel
łącząc ją z warstwą hydroizolacyjną poniżej wykucia. Warstwę hydroizolacji będzie tworzyć
powłoka 2K Multibaudicht. Na wykonaną powłokę nałożyć warstwę kleju Mulitikleber i wykonać
flekowanie obciętymi cegłami odtwarzającymi historyczny wątek muru. Na wklejone cegły nałożyć
warstwę Kiesol i Sulfatexschlamme, na których należy rozprowadzić 30 cm ponad teren i 30 cm
poniżej terenu warstwę Dichtschlamme. Na tak wykonana izolację należy nałożyć obrzutkę z
Vorspritzmortel, tynk renowacyjny WTA, gruntowanie z Tiefgrunt i malowanie farbą
Siliconhardfarbe LA.
Warstwy izolacyjne wyprowadzone ponad powierzchnię terenu i zasłonięte okładziną
kamienną określane są jako warstwa W5. Nałożenie warstw izolacyjnych należy poprzedzić
demontażem istniejącej okładziny. Odsłoniętą powierzchnię należy zagruntować 1x Kiesol i 1x
Sulfatexschlamme, następnie należy wykonać fasetę z zaprawy Dichtspachtel a po
wyprofilowaniu nałożyć warstwę wyrównawczą z Dichtspachtel łącząc ją z warstwą
hydroizolacyjną poniżej wykucia. Warstwę hydroizolacji będzie tworzyć powłoka 2K Multibaudicht.
Na wykonaną powłokę nałożyć warstwę kleju Mulitikleber i przykleić, wcześniej zdemontowaną,
oczyszczoną, uzupełnioną i naprawioną, okładzinę kamienną. Na zamocowany kamień nałożyć
BFA i Funcosil FC.
5.2. Wykonanie izolacji poziomej posadzki w Piwnicy Więziennej.
Specyfikacja techniczna dotycząca prac budowlanych związanych z odwilgoceniem Piwnicy Więziennej i
odprowadzeniem wód gruntowych z drenażu wokół Wieży Grodzkiej Zamku Królewskiego w Warszawie, ze
studzienkami rewizyjnymi i przykanalikiem, oraz odtworzenie biegów schodowych przy Wieży
5
SST_B07 – ROBOTY IZOLACYJNE
Wykonanie izolacji poziomej pod posadzką Piwnicy Więziennej poprzedzone zostanie
rozebraniem istniejącej posadzki i wybranie podbudowy do rzędnej 19.36 m npW. Wraz z
rozebraniem istniejącej posadzki należy wykonać szereg nawietrów/przewiertów realizowanych
w grubości spoiny. Przewierty o średnicy max 10 mm i głębokości min 27 cm należy wykonać w
siatce 80x80 cm dla ścian północnej i wschodniej zaś dla ścian zachodniej i południowej w
rozstawie co około 40x40 cm. zgodnie z projektem konstrukcyjnym. Nawierty te po osuszeniu
należy zaspoinować. Pierwszą warstwą podposadzkową będzie10 cm grubości podbudowa z
betonu C8/10. Na podbudowie ułożona zostanie izolacja W1. Beton zagruntowany zostanie 1x
preparatem Kiesol i Sulfatexschlamme. Następnie należy nałożyć warstwę wyrównawczą z
Dichtsapachtel. Powłokę hydroizolacyjną należy wykonać rozprowadzając 1 warstwę preparatu
KIesol i 2x
K2 Dickbeschichtung. zabezpieczony mechaniczne matą drenarską DS
Systemschutz. Wypełnienie zaizolowanej niecki należy wykonać z zagęszczonego piasku, na
którym ułożyć należy 10 cm warstwę z betonu C8/10a na niej, przed wiązaniem ułożyć cegły
posadzkowej i zaspoinować zaprawą do spoinowania z dodatkiem trasu Sopro TNF 674.
5.3. Wykonanie osuszenia i iniekcji powierzchni ścian w Piwnicy Więziennej i przybudówki do
Wieży Grodzkiej.
W celu zmniejszenia ryzyka ingerencji wody gruntowej na konstrukcję muru Wieży Grodzkiej
przewiduje się wykonanie osuszenia i iniekcji niskociśnieniowej, w systemie Remmers z
zastosowaniem preparatu Kiesol. Zabiegi te zostaną przeprowadzone na powierzchni ścian w
Piwnicy Więziennej i przybudówki do Wieży Grodzkiej.
Przewiduje się wykonanie następujących zabiegów:
• w narożu na połączeniu zachodniej ściany Wieży Grodzkiej z południową ścianą Zamku
Królewskiego. Iniekcja wykonywana po wykonaniu wykopu od strony zewnętrznej,
• oczyszczenie pomieszczenia wykształconego przez przybudówkę w celu stworzenia dodatkowej
przestrzeni wentylującej mury Wieży,
• na połączeniu pierwotnej konstrukcji muru Wieży Grodzkiej ze ścianami dobudówki. Iniekcja
wykonywana po oczyszczeniu pomieszczenia przybudówki.
6. Kontrola jakości.
6.1. Materiały izolacyjne.
• Wymagana jakość materiałów izolacyjnych powinna być potwierdzona przez producenta przez
zaświadczenie o jakości lub znakiem kontroli jakości zamieszczonym na opakowaniu
lub innym równorzędnym dokumentem.
• Materiały izolacyjne dostarczone na budowę bez dokumentów potwierdzających przez
producenta ich jakość nie mogą być dopuszczone do stosowania.
• Odbiór materiałów izolacyjnych powinien obejmować sprawdzenie zgodności z dokumentacją
projektową oraz sprawdzenie właściwości technicznych tych materiałów z wystawionymi
atestami wytwórcy. W przypadku zastrzeżeń co do zgodności materiału z zaświadczeniem
o jakości wystawionym przez producenta, powinien być on zbadany zgodnie z
postanowieniami normy państwowej.
• Nie dopuszcza się stosowania do robót materiałów izolacyjnych, których właściwości
nie odpowiadają wymaganiom przedmiotowych norm.
Nie należy stosować również materiałów przeterminowanych (po okresie gwarancyjnym).
6.2. Wyniki odbiorów materiałów i wyrobów powinny być każdorazowo wpisywane do dziennika
budowy.
Specyfikacja techniczna dotycząca prac budowlanych związanych z odwilgoceniem Piwnicy Więziennej i
odprowadzeniem wód gruntowych z drenażu wokół Wieży Grodzkiej Zamku Królewskiego w Warszawie, ze
studzienkami rewizyjnymi i przykanalikiem, oraz odtworzenie biegów schodowych przy Wieży
6
SST_B07 – ROBOTY IZOLACYJNE
7. Obmiar robót
Jednostką obmiarową robót jest m 2 powierzchni zaizolowanej.
Ilość robót określa się na podstawie projektu z uwzględnieniem zmian zaaprobowanych przez
Inżyniera i sprawdzonych w naturze.
8. Odbiór robót
8.1. Odbiór robót izolacyjnych powinien się odbyć przed wykonaniem tynków i innych robót
wykończeniowych.
Podstawę do odbioru robót murowych powinny stanowić następujące dokumenty:
a) dokumentacja techniczna,
b) dziennik budowy,
c) zaświadczenia o jakości materiałów i wyrobów dostarczonych na budowę,
d) protokóły odbioru poszczególnych etapów robót zanikających,
e) protokóły odbioru materiałów i wyrobów,
f) wyniki badań laboratoryjnych, jeśli takie były zlecane przez Wykonawcę.
8.2. Roboty objęte SST_B05 podlegają zasadom odbioru robót zanikających.
9. Podstawa płatności
Płaci się za ustaloną ilość m2 izolacji wg ceny jednostkowej, która obejmuje:
–
dostarczenie materiałów,
–
przygotowanie i oczyszczenie podłożą,
–
zagruntowanie podłoża i położenie maty drenującej,
–
wykonanie izolacji wraz z ochroną,
–
uporządkowanie stanowiska pracy.
10. Przepisy związane
Zgodność z kartami technicznymi ,zaleceniami producenta i aprobatami technicznymi ITB oraz
świadectwami PZH
Specyfikacja techniczna dotycząca prac budowlanych związanych z odwilgoceniem Piwnicy Więziennej i
odprowadzeniem wód gruntowych z drenażu wokół Wieży Grodzkiej Zamku Królewskiego w Warszawie, ze
studzienkami rewizyjnymi i przykanalikiem, oraz odtworzenie biegów schodowych przy Wieży
7
