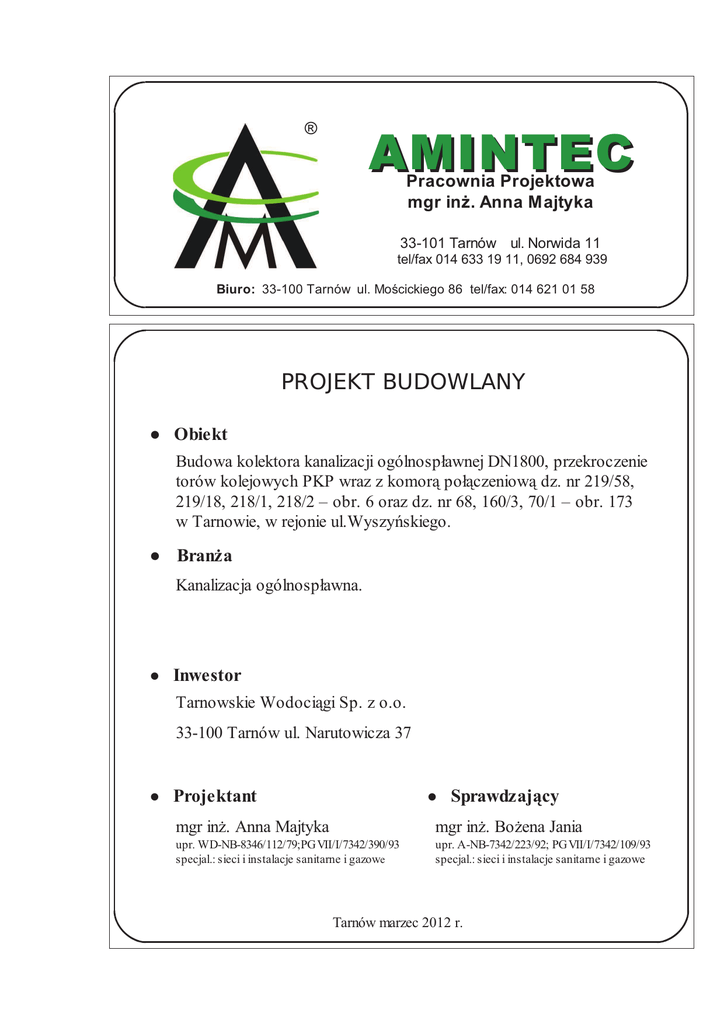

aмintec - Tarnowskie Wodociągi Sp. z oo

®
$0,17(&
Pracownia Projektowa
mgr inĪ. Anna Majtyka
33-101 Tarnów ul. Norwida 11
tel/fax 014 633 19 11, 0692 684 939
Biuro: 33-100 Tarnów ul. MoĞcickiego 86 tel/fax: 014 621 01 58
352-(.7%8'2:/$1<
Ɣ Obiekt
Budowa kolektora kanalizacji ogólnospławnej DN1800, przekroczenie
torów kolejowych PKP wraz z komorą połączeniową dz. nr 219/58,
219/18, 218/1, 218/2 – obr. 6 oraz dz. nr 68, 160/3, 70/1 – obr. 173
w Tarnowie, w rejonie ul.WyszyĔskiego.
Ɣ BranĪa
Kanalizacja ogólnospławna.
Ɣ Inwestor
Tarnowskie Wodociągi Sp. z o.o.
33-100 Tarnów ul. Narutowicza 37
Ɣ Projektant
Ɣ Sprawdzający
mgr inĪ. Anna Majtyka
mgr inĪ. BoĪena Jania
upr. WD-NB-8346/112/79;PG VII/I/7342/390/93
specjal.: sieci i instalacje sanitarne i gazowe
upr. A-NB-7342/223/92; PG VII/I/7342/109/93
specjal.: sieci i instalacje sanitarne i gazowe
Tarnów marzec 2012 r.
33-100 Tarnów, ul. Mościckiego 86
tel./fax 014 678 44 99, 0692 684 939
AMINTEC
Pracownia Projektowa mgr inż. Anna Majtyka
OPRACOWANIE ZAWIERA
I. Projekt zagospodarowania terenu.
1. Podstawa opracowania.
2. Przedmiot inwestycji.
3. Istniejący stan zagospodarowania terenu.
4. Projektowane zagospodarowanie terenu
5. Zagadnienia ochrony środowiska i BHP.
II Projekt budowlany i wykonawczy
1. Zakres projektu .
2. Stan istniejący kanalizacji opadowej.
3. Stan projektowy kolektora opadowego.
4. Trasa, materiał, uzbrojenie.
5. Skrzyżowanie projektowanej kanalizacji z istniejącym uzbrojeniem
6. Warunki geotechniczne.
7. Uwagi do wykonawstwa kanalizacji.
8. Uwagi końcowe.
9. Zestawienie podstawowych materiałów
III. Opis BIOZ
IV. Opinia geotechniczna
V. Załączniki formalno- prawne:
1. Warunki do projektowania z T.W. Sp. z o.o. Tarnów
2. Decyzja o LICP nr 25/C/2011 z dn.29.06.2011
3. Wypis i wyrys z planu zagospodarowania przestrzennego z dn.25.05.2011
4. Uzgodnienie ZUD Tarnów nr- 73 /2012.
5. Uzgodnienie z T.W. Tarnów
VI. Rysunki do projektu
Rys. nr 1
Sytuacja
Rys. nr 2
Profil kanalizacji ogólnospławnej
Rys. nr 3
Komora połączeniowa KP -rozbudowa
skala 1:500
skala 1:100
skala 1:100
PBW: Budowa kolektora kanalizacji ogólnospławnej Dn1800 w rejonie ul. Wyszyńskiego Tarnowie
1
33-100 Tarnów, ul. Mościckiego 86
tel./fax 014 678 44 99, 0692 684 939
AMINTEC
Pracownia Projektowa mgr inż. Anna Majtyka
I. PROJEKT ZAGOSPODAROWANIA TERENU
1. Podstawa opracowania.
- Umowa z Inwestorem.
-
Ustalenia z Inwestorem .
− Przepisy ogólnobudowlane i branżowe.
2. Materiały projektowe
-
mapa do celów projektowych w skali 1 ; 500.
-
warunki do projektowania.
− wizja na terenie
3.Sytuacja stan- istniejący.
Teren podlegający inwestycji nie ma zabudowy miejskiej. Aktualnie w miejscu tym istnieje
otwarte połączenie kolektorów dopływających 1000/1500 i 1600/1800 i odpływowego o
średnicy Dn1500 poprzez zabudowę na rowie Chyszowskim oraz po drugiej stronie „małej
obwodnicy Tarnowa połączenie kolektorów
1800/1800 i 1600/1800 w komorze z
połączeniem kolektorem 1600/1800.
4.Projektowane zagospodarowanie terenu.
4.1. Ogólna charakterystyka projektu.
W zakres projektu wchodzi budowa kolektora ogólnospławnego Dn1800 łączącego
komorę istniejącą ( także rozbudowywaną) z realizowaną komorą na rowie Chyszowskim z
przekroczeniem torów kolejowych relacji Tarnów -Łukowa
w km 3.044. i ulicy
Wyszyńskiego.
4.2. Urządzenia kubaturowe i budowlane związane z projektem.
Projektuje się w ramach całego zadania rozbudowę studni połączeniowej na
kanalizacji . Urządzenie to jest podziemne. W zakresie przekroczenia torów PKP i ulicy
Wyszyńskiego nie ma urządzeń kubaturowych. Przekroczenie wykonuje się techniką
bezwykopową- metodą mikrotuneringu.
4.3.Projektowana kanalizacja ogólnospławna.
Projektowany kolektor kanalizacji ogólnospławnej Dn1800 będzie przejmował
ścieki ogólnospławne z części miasta ,zapewniał przejęcie w krótszym czasie ścieków do
PBW: Budowa kolektora kanalizacji ogólnospławnej Dn1800 w rejonie ul. Wyszyńskiego Tarnowie
2
33-100 Tarnów, ul. Mościckiego 86
tel./fax 014 678 44 99, 0692 684 939
AMINTEC
Pracownia Projektowa mgr inż. Anna Majtyka
komory na rowie Chyszowskim wobec zbyt małego przekroju istniejącego kolektora
odpływowego. Będzie to uzupełnienie przepustowości istniejącego kanału Dn1600/800
5. Zagadnienia ochrony środowiska i BHP.
Nie przewiduje się wycinki drzew na tym terenie.
Inwestycja nie podlega ochronie konserwatorskiej, a jej teren nie jest zagrożony szkodami
górniczymi .Projektowana inwestycja nie będzie uciążliwa dla środowiska.
Inwestor winien chronić wody powierzchniowe, podziemne i grunt przed
zanieczyszczeniem, zarówno w fazie prowadzonych prac budowlanych jak i w fazie
eksploatacji obiektu budowlanego. Inwestycje należy realizować w sposób umożliwiający
dotychczasowe funkcjonowanie i użytkowanie terenów sąsiednich.
PBW: Budowa kolektora kanalizacji ogólnospławnej Dn1800 w rejonie ul. Wyszyńskiego Tarnowie
3
AMINTEC
33-100 Tarnów, ul. Mościckiego 86
tel./fax 014 678 44 99, 0692 684 939
Pracownia Projektowa mgr inż. Anna Majtyka
II.
PROJEKT BUDOWLANY i WYKONAWCZY
do projektu budowlanego budowy kolektora kanalizacji ogólnospławnej Dn1800,przekroczenie torów kolejowych PKP wraz z komorą połączeniową w Tarnowie
w rejonie ul. Wyszyńskiego na działkach nr 219/58,219/18, 218/1 i 218/2 obr 6
oraz dz. nr 68, 160/3, 70/1 obr 173.
1. Zakres projektu.
W ramach projektu budowy kolektora ogólnospławnego Dn1800 od istniejącej ( podlegającej
rozbudowie) komory połączeniowej przy ul. Wyszyńskiego w Tarnowie do realizowanej
komory na rowie Chyszowskim będzie wybudowany kolektor kanalizacji ogólnospławnej
z rur z żywic poliestrowych GRP Dn1800 PN1,SN10 z przekroczeniem torów kolejowych
PKP relacji Tarnów- Łukowa i przekroczeniem ul. Wyszyńskiego. .
2. Stan istniejący kanalizacji.
Na tym terenie
jest
kanalizacja ogólnospławna miejska- kolektor1600/1800 od
komory połączeniowej przy ul. Wyszyńskiego do realizowanej komory na rowie
Chyszowskim. Ze względu na małą jego przepustowość zachodzi konieczność wybudowania
nowego kolektora.
3. Stan projektowy kolektora ogółnospławnego..
Trasę kolektora wkreślono na sytuację w skali 1 :500 – rys. nr 1 i profil nr 2.
Kolektor opadowy projektuje się z rur z żywicy poliestrowej GRP o średnicy
DN 1800 i długości l=54,5mb jako połączenie komory istniejącej ,podlegającej rozbudowie
przy ul. Wyszyńskiego i realizowanej komory na rowie Chyszowskim. Zapewni on
równomierny odpływ ścieków do rowu Chyszowskiego przy stanach nawałnicowych.
W miejscu przekroczenia torów kolejowych kolektor kanalizacyjny Dn1800 zabezpiecza się
rurą osłonową stalową Dn2220 o długości 13,0m, a w miejscu przekroczenia ul.
Wyszyńskiego rurą stalową Dn2220 l=17.0mb. Miejsca przekroczenia torów i ulicy
projektuje się oznakować słupkami betonowymi. Z uwagi na średnicę kolektora
kanalizacyjnego w miejscu przekroczenia toru kolejowego należy wykonać odciążenia
szynowe typu szwajcarskiego wg katalogu.
PBW: Budowa kolektora kanalizacji ogólnospławnej Dn1800 w rejonie ul. Wyszyńskiego Tarnowie
4
AMINTEC
33-100 Tarnów, ul. Mościckiego 86
tel./fax 014 678 44 99, 0692 684 939
Pracownia Projektowa mgr inż. Anna Majtyka
W miejscu przekroczenia toru kolejowego nie występują urządzenia podziemne i naziemne
PKP. Przekroczenie projektowanym kolektorem kanalizacyjnym wykonane będzie bez
naruszania ciągłości ruchu kolejowego. Prace należy wykonać pod nadzorem służb PKP oraz
użytkowników toru.
4. Trasa, materiał, uzbrojenie.
Kolektor ogólnospławny projektuje się terenami niezabudowanymi, miękkimi -łąka
oraz pas drogowy i kolejowy
Kolektor należy wykonać z rur nawojowych CFW-GRP Dn1800. Rury powinny być
wykonane wyłącznie z żywicy poliestrowej, ciętego i ciągłego włókna szklanego ECR o
podwyższonej odporności na korozję i piasku kwarcowego, bez żadnych dodatkowych
wypełniaczy np. węglanu wapnia, o klasie sztywności SN10000 N/m2.i ciśnieniu
nominalnym PN1 . Łączenie rur za pomocą łączników systemowych z uszczelkami wielowargowymi EPDM. Rury te są produkowane o długości 6m.
Po stronie rowu Chyszowskiego należy zamontować studnię integralną Dn1000 zabudowaną
na placu budowy z włazem typu lekkiego na obciążenie B=12,5 T z logo Tarnowskich
Wodociągów wg szczegółu na rys. nr 2.
. Włączenie projektowanego kolektora
z rur GRP do rozbudowywanej komory
połączeniowej przy ul. Wyszyńskiego i do realizowanej komory na rowie Chyszowskimprzy pomocy łącznika do wmurowania Dn1800. W rozbudowywanej komorze wykonać
kinety.
Głębokość ułożenia rur i spadki wykonać wg załączonego profilu.
5.Skrzyżowanie projektowanej kanalizacji z istniejącym uzbrojeniem.
W zakresie projektowanego kolektora kanalizacyjnego nie występuje żadne
skrzyżowanie z istniejącym uzbrojeniem.
Uzbrojenie nie naniesione na planie sytuacyjnym a napotkane w trakcie realizacji należy traktować
jako czynne i powiadomić o nim właściciela danego uzbrojenia.
6. Warunki geotechniczne
Zgodnie z Rozporządzeniem Ministra Transportu,Budownictwa i Gospodarki
Morskiej z dn.25 kwietnia 2012r( Dz .U. poz.463 ) w sprawie ustalania geotechnicznych
warunków posadawiania obiektów budowlanych
założono występowanie prostych
PBW: Budowa kolektora kanalizacji ogólnospławnej Dn1800 w rejonie ul. Wyszyńskiego Tarnowie
5
AMINTEC
33-100 Tarnów, ul. Mościckiego 86
tel./fax 014 678 44 99, 0692 684 939
Pracownia Projektowa mgr inż. Anna Majtyka
warunków geologicznych, a projektowaną kanalizację zakwalifikowano do II kategorii
geotechnicznej.
Prowadzić
należy
prace
budowlane
w
okresach
suchych,
odpowiednio
przygotowanych i zabezpieczonych wykopach. Podczas prowadzenia robót ziemnych należy
zwrócić szczególną uwagę na bezpieczne prowadzenie prac sprzętem zmechanizowanym.
Zagospodarowanie terenu i wszelkie roboty związane z projektowaną inwestycją
powinny być wykonywane w sposób ograniczający możliwość wystąpienia szkód
spowodowanych wykonastwem.
7. Uwagi do wykonawstwa kanalizacji.
7.1. Montaż kolektora
Przekroczenie torów kolejowych i ulicy Wyszyńskiego
projektuje się wykonać
metodą mikrotunelingu.. Technologia mikrotunelingu należy do najnowocześniejszych,
bezwykopowych metod budowy rurociągów podziemnych. Technologia ta wykorzystywana
jest przede wszystkim do układania rurociągów i rur osłonowych,które muszą utrzymać
wymaganą trasę i spadek kanału. Wykonywana jest także przy dużych głębokościach
posadowienia rurociągu.
Mikrotuneling polega na zdalnym drążeniu tunelu specjalną głowicą mikrotunelingową z
pełną tarczą skrawającą, z jednoczesnym wprowadzeniem rur przeciskowych, które tworzą
gotowy rurociąg. Wysoką dokładność układania rurociągu zapewnia laserowy system
namierzania oraz komputerowy system sterowania głowicą mikrotunelingową. Usuwanie
urobku odbywa się metodą hydrauliczną lub mechaniczną. Wiercenie tunelu odbywa się
pomiędzy dwoma szybami technologicznymi- szybem startowym i szybem końcowym.
7.2 Wykopy pod rozbudowywaną komorę.
Roboty ziemne winny być prowadzone zgodnie z przepisami zawartymi w BN83/8836-02 "Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze".
Przewiduje się wykopy ciągłe o ścianach odeskowanych , rozpartych wąsko-przestrzenne
umocnione na całej długości wykopu pod komorę..
7.3 Umocnienie ścian wykopów.
Obudowa ścian wykopów z wyprasek stalowych zakładanych poziomo oraz
drewnianych nakładek pionowych i rozpór. W drodze wykopy należy umocnić bardzo
starannie w celu zabezpieczenia przed przemieszczeniem ziemi.
7.4 Odwodnienie wykopów pod komorę .
W projekcie przyjęto iż zastosuje się metodę odwodnienia wykopu pod
rozbudowywana komorę powierzchniową, czyli ustawione na powierzchni terenu pompy
spalinowe. Prace należy wykonać w okresie suchym.
PBW: Budowa kolektora kanalizacji ogólnospławnej Dn1800 w rejonie ul. Wyszyńskiego Tarnowie
6
33-100 Tarnów, ul. Mościckiego 86
tel./fax 014 678 44 99, 0692 684 939
AMINTEC
Pracownia Projektowa mgr inż. Anna Majtyka
7.5. Montaż kanałów.
Łączenie kanału z komorą połączeniową( rozbudowywaną i realizowaną) systemowe
przy pomocy łącznika do wmurowania Dn1800 zgodnie z instrukcją producenta.
7.6. Odtworzenie nawierzchni ulicy Wyszyńskiego.
Po wykonaniu rozbudowy komory rozkopem w poboczu ulicy Wyszyńskiego
należy odtworzyć nawierzchnię asfaltową jezdni i utwardzoną pobocza na całej długości i
szerokości wykopu zniszczonej nawierzchni pod nadzorem TZDM. Stan techniczny
odtworzonej nawierzchni po robotach nie może być gorszy niż pierwotnie.
7.6. Odbiór robót.
Przedmiot odbioru:
- wykopy
- podłoże
- obsypka strefy kanałowej
- szczelność kanału : próby na infiltrację i infiltracje kanałów i komory.
- zasypka wykopów: materiał, wskaźnik zagęszczenia pod drogami, badanie na deformacje
przekroju poprzecznego.
Przy zasypywaniu należy zwrócić szczególną uwagę na to, aby wypełnienie wokół górnej
części komory było rozłożone równomiernie. Materiał wypełniający powinien być bardzo
dobrze zagęszczony, aby umożliwić przenoszenie zakładanych obciążeń.
8.Uwagi końcowe.
Przy budowie sieci kanalizacyjnej przestrzegać wymogów:
- normy PN-68/B-06050
- normy BN-62/8836-02- wykopy otwarte
- normy PN-84/B-10732- wymagania przy odbiorze
-
normy PN-92/B-10735 – Przewody kanalizacyjne. Wymagania i badania przy odbiorze.
-
Wszystkie rurociągi montować zgodnie z instrukcją producenta poszczególnych
elementów.
Całość wykonać zgodnie z „Warunkami Technicznymi Wykonania i Odbioru Robót
COBRTI INSTAL zeszyt 3.
Roboty ziemne prowadzić zgodnie z PN-B-10736. Wykopy o głębokości powyżej
1,5 m wykonać stosując szalunek z rozparciem lub bezpieczne nachylenie ścian
wykopów.
Przy wykonywaniu wykopów zabezpieczyć je przed napływem wód
powierzchniowych..
Rozporządzenia Ministra Infrastruktury z dnia 06.02.2003 ( Dz U nr 47 poz. 401) w
sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych.
-
-
PBW: Budowa kolektora kanalizacji ogólnospławnej Dn1800 w rejonie ul. Wyszyńskiego Tarnowie
7
33-100 Tarnów, ul. Mościckiego 86
tel./fax 014 678 44 99, 0692 684 939
-
AMINTEC
Pracownia Projektowa mgr inż. Anna Majtyka
W skrzyżowaniach projektowanych sieci z istniejącym uzbrojeniem wykonywać
prace pod nadzorem Użytkowników, po wcześniejszym wykonaniu odkrywek.
Podczas wykonania kolektora należy stosować się do zaleceń protokołu ZUD i
TZDM.
W obszarze projektowanych prac należy zwrócić uwagę na maksymalną ochronę
roślinności.
Po zakończeniu inwestycji teren uporządkować trwale.
9. Zestawienie podstawowych materiałów .
−
−
−
−
rury CFW-GRP Dn1800 l= 55,5mb
studzienka integralna z włazem typu lekkiego( wykonanie na budowie ) -szt.1
rozbudowa komory połączeniowej betonowej z włazem typu średniego szt.1
rura osłonowa stalowa (o średnicy zewnętrznej) fi2220 mm ( zwijana na walcu z
blachy grubości 20mm o długości odcinków 2,0 lub 3,0mb) - L=13mb + 17 mb
− płozy typu SM 100mm- dla rury osłonowej L=13mb – szt 9
− płozy typu SM 100mm – dla rury osłonowej l=17,0m – szt.12
− manszety do w/w rur osłonowych szt 4- wykonanie indywidualne : do rury
osłonowej przyspawać doczołowo nakładkę adaptacyjną z dwóch kawałków
blachy grubości 20mm (osiowo do rury przewodowej) i uszczelnić łańcuchem
uszczelniającym Ł10 lub Ł11.
PBW: Budowa kolektora kanalizacji ogólnospławnej Dn1800 w rejonie ul. Wyszyńskiego Tarnowie
8
AMINTEC
33-100 Tarnów, ul. Mościckiego 86
tel./fax 014 678 44 99, 0692 684 939
Pracownia Projektowa mgr inż. Anna Majtyka
OPIS DO INFORMACJI DOTYCZĄCEJ
BEZPIECZEŃSTWA i OCHRONY ZDROWIA
do projektu budowlanego budowy kolektora kanalizacji ogólnospławnej Dn1800,przekroczenie torów kolejowych PKP wraz z komorą połączeniową w Tarnowie w
rejonie ul. Wyszyńskiego na działkach nr 219/58,219/18, 218/1 i 218/2 obr 6
oraz dz. nr 68, 160/3, 70/1 obr 173.
1. Zakres robót.
Budowa projektowanego kolektora opadowego wiąże się z następującymi robotami:
- roboty ziemne,
- roboty montażowe,
- zasypka i zagęszczanie wykopów.
2. Trasa sieci podziemnych.
Trasa projektowanego kolektora w zakresie j.w. przebiega w terenie utwardzonym (
droga) i miękkim - łąka.
3. Zagospodarowanie terenu.
Nie ma zmiany zagospodarowania terenu . Kolektor przebiega pod ziemią.
Elementami, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi, mogą być
wystające ponad grunt włazy na komorze połączeniowej i studzience integralnej. Określone
w projekcie rzędne włazów zostały dostosowane do rzędnych terenu istniejącego w celu
ograniczenia przewidywanego niebezpieczeństwa.
4. Przewidywane zagrożenia mogące wystąpić podczas realizacji robót budowlanych.
Lp.
Rodzaj zagrożenia
Czas wystąpienia Stopień i elementy zagrożenia
1
Zagrożenia wynikające
z prac w wykopach
Cały okres budowy Duży
Osunięcie gruntu
2
Zagrożenia wynikające
z zastosowania sprzętu
mechanicznego
Cały okres budowy Duży
Najechanie na pracownika
sprzętem
Niewłaściwe użytkowanie sprzętu
mechanicznego
3
Zagrożenia wynikające
z wykonywania szalunków
wykopów
Roboty ziemne
i montażowe
Średni
Awarie podparć i elementów
szalunkowych
PBW: Budowa kolektora kanalizacji ogólnospławnej Dn1800 w rejonie ul. Wyszyńskiego Tarnowie
9
AMINTEC
33-100 Tarnów, ul. Mościckiego 86
tel./fax 014 678 44 99, 0692 684 939
4
Pracownia Projektowa mgr inż. Anna Majtyka
Zagrożenia wynikające
Roboty montażowe Duży
z montażu sieci
Porażenie prądem
a w szczególności w pobliżu
Wybuch gazu
sieci elektrycznej i gazowej
5. Wymagania wobec pracowników i kadry kierowniczej.
Wszyscy pracownicy zatrudnieni podczas budowy muszą posiadać aktualne badania
stwierdzające brak przeciwwskazań do wykonywania robót na powierzonych im
stanowiskach pracy oraz odpowiednie do wykonywanych prac szkolenia w zakresie
przepisów bezpieczeństwa i higieny pracy. W szczególności pracownicy oraz kadra
kierownicza zatrudnieni przy wykonywaniu prac szczególnie niebezpiecznych w wykopach,
a także przy użyciu materiałów niebezpiecznych oraz w pobliżu sieci gazowych
i elektrycznych, muszą być zapoznani z ogólnymi zasadami bezpieczeństwa i higieny pracy
na tych stanowiskach, co potwierdza się świadectwem ukończenia odpowiedniego szkolenia
w tym zakresie. Szkolenia takie powinny być zlecone jednostkom specjalizującym się w ich
wykonywaniu. Za dokonane szkolenia pracowników oraz kadry kierowniczej na budowie
w zakresie BHP odpowiada pracodawca.
6.
Wykazanie środków technicznych i organizacyjnych
niebezpieczeństwom przy prowadzeniu robót budowlanych.
Lp.
1
Rodzaj zagrożenia
Osunięcia gruntu
zapobiegajacych
Środki zapobiegawcze
-
Zabezpieczanie ścian wykopów dodatkowymi
szalunkami ażurowymi z elementów drewnianych
Stosowanie drabin umożliwiających łatwe
opuszczanie wykopów.
Stosowanie studni odwadniających i pompowanie
wody z wykopów w przypadku wysokiego stanu lub
nadmiernego napływu wód
2
Najechanie pracownika
sprzętem
-
Stosowanie sprzętu z sygnalizacją biegu wstecznego
Zwrócenie uwagi pracownikom na stosowanie
sprzętu ciężkiego w okresach jego wykorzystania
3
Niewłaściwe użytkowanie
sprzętu mechanicznego
-
Dokonywanie przez kadrę kierowniczą instruktażu
właściwego stosowania sprzętu mechanicznego.
Kontrola odpowiedniego zastosowania narzędzi
mechanicznych.
Przestrzeganie instrukcji użytkowania
W przypadku stosowania sprzętu podlegającego
odbiorowi UDT dokonanie takiego odbioru.
-
PBW: Budowa kolektora kanalizacji ogólnospławnej Dn1800 w rejonie ul. Wyszyńskiego Tarnowie
10
AMINTEC
33-100 Tarnów, ul. Mościckiego 86
tel./fax 014 678 44 99, 0692 684 939
4
Awarie podparć oraz
elementów szalunków
Pracownia Projektowa mgr inż. Anna Majtyka
-
-
5
Porażenie prądem
-
6
Wybuch gazu.
-
Stosowanie szalunków drewnianych zgodnie ze
sztuką budowlaną a w przypadku wystąpienia
wątpliwości dokonanie odpowiednich obliczeń
z wpisem do dziennika budowy.
Stosowanie szalunków prefabrykowanych
zaopatrzonych w odpowiednie atesty zgodnie
z instrukcją ich użytkowania oraz przepisami BHP
określonymi przez producenta elementów
szalunkowych.
Szkolenie pracowników w postępowaniu na wypadek
porażenia prądem.
Kontrola prowadzonych prac.
Niedopuszczenie do prac na czynnej instalacji
elektrycznej.
Szkolenie pracowników w postępowaniu na wypadek
wybuchu gazu i poparzeń.
Kontrola prowadzonych prac.
W celu uniemożliwienia wstępu na teren budowy osobom postronnym należy
dokonać jego tymczasowego ogrodzenia, oraz wywiesić tablice informacyjne
o prowadzonych robotach. Ilość wyjść w ogrodzeniu musi zapewnić bezpieczną i sprawną
komunikację na placu budowy, a w szczególności na wypadek pożaru lub awarii czy
wystąpienia innych zagrożeń.
Budowę należy zaopatrzyć w ogólną instrukcję BHP, z którą należy zapoznać wszystkich
pracowników na budowie oraz w tablicę informacyjną budowy z wyszczególnionymi
numerami telefonów alarmowych.
PBW: Budowa kolektora kanalizacji ogólnospławnej Dn1800 w rejonie ul. Wyszyńskiego Tarnowie
11
33-100 Tarnów, ul. Mościckiego 86
tel./fax 014 678 44 99, 0692 684 939
AMINTEC
Pracownia Projektowa mgr inż. Anna Majtyka
Opinia geotechniczna dotycząca posadowienia kanalizacji ogólnospławnej wraz
z rozbudową komory połączeniowej na dz. nr 219/58, 219/18, obr 6 oraz 68, 160/3,
70/1 obr 173 w m. Tarnów w rejonie ul. Wyszyńskiego .
-
Opinię niniejszą tą sporządzono w oparciu o rozporządzenie Ministra Transportu,
-
Budownictwa i Gospodarki Morskiej z dn. 25.04.2012 w sprawie ustalenia
geotechnicznych warunków posadowienia obiektów budowlanych ( Dz. U. 2012.436
z dn. 27.04.2012r)
Opinię niniejszą sporządzono z uwagi na projektowaną realizację kanalizacji
-
-
ogólnospławnej wraz z rozbudową komory połączeniowej na dz. nr 219/58,
219/18, obr 6 oraz 68, 160/3, 70/1 obr 173 w m. Tarnów w rejonie ul.
Wyszyńskiego .
Opinię niniejszą sporządzono zgodnie z paragrafem 4 ust.4 w/w rozporządzenia w
oparciu o przeprowadzone badania geotechniczne, których zakres uzgodniono z
wykonawcą specjalistycznych robót geologicznych. Wyniki tych badań w załączeniu.
Z przeprowadzonych w/w badań geologicznych wynika,że podłoże gruntowe pod
posadowienie projektowanej kanalizacji z rozbudową komory stanowią
przypowierzchniowe grunty antropogeniczne i zalegające poniżej utwory
czwartorzędowe. W sondowaniu stwierdzono warstwę nasypu do 1,4m ppt( nasyp
piaszczysto- żwirowy z gruzem do głębokości 0,7m, dalej nasyp gliniasty w stanie
plastycznym, od 0,7 do 1,4m ) Poniżej pyły piaszczyste i gliny pylaste , gliny
organiczne i piaski drobne zalegające do głębokości ok. 4.0mppt . Ustabilizowany
poziom wody gruntowej znajduje się na głębokości poniżej ok. 3,25 m ppt . Poziom
ten ulega zmianie w zależności od wielkości i częstotliwości opadów
-
atmosferycznych.
W wyniku przeprowadzonych badań stwierdzono ,że w przypadku projektowanego
posadowienia kolektora kanalizacyjnego z rozbudowywana komorą występują proste
warunki gruntowe. Woda gruntowa po jej obniżeniu ( poprzez pompowanie wody
ze studni depresyjnej) wystąpi poniżej projektowanego poziomu. Obiekt tj. kolektor
kanalizacyjny i rozbudowywana komora- zostanie posadowiony w warstwie od
2,13m do 4,86m poniżej istniejącego terenu tj. poniżej poziomu nasypu oraz powyżej
poziomu zwierciadła wód gruntowych.
Projektowany obiekt zaliczono do drugiej kategorii geotechnicznej.
Wytrzymałość gruntu w opisanej warstwie w pełni przeniesie obciążenia wynikające z
projektowanego kolektora i rozbudowywanej komory.
PBW: Budowa kolektora kanalizacji ogólnospławnej Dn1800 w rejonie ul. Wyszyńskiego Tarnowie
12
