OPIS TECHNICZNY_Bolesławiec magazyn broni bud 3

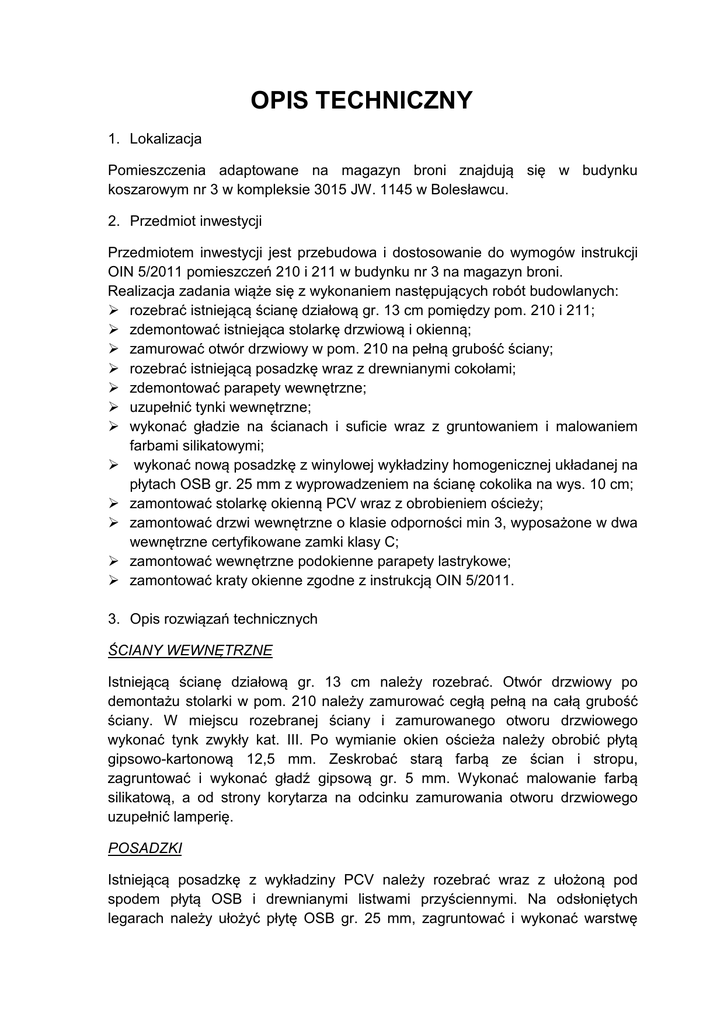

OPIS TECHNICZNY
1. Lokalizacja
Pomieszczenia adaptowane na magazyn broni znajdują się w budynku
koszarowym nr 3 w kompleksie 3015 JW. 1145 w Bolesławcu.
2. Przedmiot inwestycji
Przedmiotem inwestycji jest przebudowa i dostosowanie do wymogów instrukcji
OIN 5/2011 pomieszczeń 210 i 211 w budynku nr 3 na magazyn broni.
Realizacja zadania wiąże się z wykonaniem następujących robót budowlanych:
rozebrać istniejącą ścianę działową gr. 13 cm pomiędzy pom. 210 i 211;
zdemontować istniejąca stolarkę drzwiową i okienną;
zamurować otwór drzwiowy w pom. 210 na pełną grubość ściany;
rozebrać istniejącą posadzkę wraz z drewnianymi cokołami;
zdemontować parapety wewnętrzne;
uzupełnić tynki wewnętrzne;
wykonać gładzie na ścianach i suficie wraz z gruntowaniem i malowaniem
farbami silikatowymi;
wykonać nową posadzkę z winylowej wykładziny homogenicznej układanej na
płytach OSB gr. 25 mm z wyprowadzeniem na ścianę cokolika na wys. 10 cm;
zamontować stolarkę okienną PCV wraz z obrobieniem ościeży;
zamontować drzwi wewnętrzne o klasie odporności min 3, wyposażone w dwa
wewnętrzne certyfikowane zamki klasy C;
zamontować wewnętrzne podokienne parapety lastrykowe;
zamontować kraty okienne zgodne z instrukcją OIN 5/2011.
3. Opis rozwiązań technicznych
ŚCIANY WEWNĘTRZNE
Istniejącą ścianę działową gr. 13 cm należy rozebrać. Otwór drzwiowy po
demontażu stolarki w pom. 210 należy zamurować cegłą pełną na całą grubość
ściany. W miejscu rozebranej ściany i zamurowanego otworu drzwiowego
wykonać tynk zwykły kat. III. Po wymianie okien ościeża należy obrobić płytą
gipsowo-kartonową 12,5 mm. Zeskrobać starą farbą ze ścian i stropu,
zagruntować i wykonać gładź gipsową gr. 5 mm. Wykonać malowanie farbą
silikatową, a od strony korytarza na odcinku zamurowania otworu drzwiowego
uzupełnić lamperię.
POSADZKI
Istniejącą posadzkę z wykładziny PCV należy rozebrać wraz z ułożoną pod
spodem płytą OSB i drewnianymi listwami przyściennymi. Na odsłoniętych
legarach należy ułożyć płytę OSB gr. 25 mm, zagruntować i wykonać warstwę
wyrównującą z elastycznej zaprawy samopoziomującej gr. 5 mm pod wykładzinę.
Na tak przygotowanym podłożu ułożyć homogeniczną winylową wykładzinę np.
Tarkett wraz z wykonaniem cokolika na ścianach na wysokość 10 cm. W progu
zamontować listwę progową.
STOLARKA OKIENNA
Stolarka okienna w całości do wymiany. Zamontować okna z PCV co najmniej
5 komorowe, dwuszybowe z szybą Termofloat, 16 mm, szczeliną wypełnioną
argonem, o współczynniku przenikania ciepła dla całego okna U≤1,3 W/m2K,
współczynniku dźwiękochłonności min. 32 dB. Okna czterodzielne, w dolnej
części uchylno-rozwieralne, w górnej rozwieralne. Ościeżnice okien mocowane
(przyspawane) do kotew ściennych o średnicy min. 10 mm, osadzonych w ścianie
na głębokość min. 100 mm. Kotwy winny być rozmieszczone w odstępach nie
większych niż 480 mm na poziomych i pionowych krawędziach ościeżnicy. Okna
powinny posiadać okucia (zawiasy) zapewniające szczelne przyleganie ram
okiennych do ich ościeżnic oraz uniemożliwiać przy prawidłowym zamknięciu
i zabezpieczeniu od wewnątrz ich podważenie, wyważenie, otwarcie lub zdjęcie
bez ich zniszczenia. Okucia powinny zapewniać otwieranie okien lub ich
uchylanie w płaszczyźnie pionowej do wewnątrz magazynu. Szyby powinny być
mleczne (pokryte folią) uniemożliwiające wgląd do magazynu z zewnątrz. Okna
powinny być wyposażone w nawiewniki higrosterowane. Od strony wewnętrznej
zamontować parapety z konglomeratu marmurowego gr. 3 cm.
STOLARKA DRZWIOWA
Stolarka drzwiowa do demontażu. Jeden z otworów zamurować. Zamontować
jedne drzwi certyfikowane klasy odporności min. 3, wyposażone w dwa
wewnętrzne certyfikowane zamki klasy „C”. Ościeżnica mocowana (przyspawana)
do kotew ściennych o średnicy min. 10 mm, osadzonych w ścianie na głębokość
min. 100 mm. Kotwy winny być rozmieszczone w odstępach nie większych niż
480 mm na poziomych i pionowych krawędziach ościeżnicy. Drzwi należy
wyposażyć w kubki plombownicze do plombowania plasteliną.
KRATY OKIENNE
W otworach okiennych należy zamontować kraty zabezpieczające. Kraty należy
wykonać z prętów o średnicy nie mniejszej niż 12 mm i o oczku nie większym niż
80 mm w poziomie i 240 mm w pionie oraz siatką stalową z drutu o średnicy co
najmniej 1,5 mm i wielkości oczek nie większych niż 25x25 mm. Kraty te muszą
być mocowane za pomocą kotw osadzonych w ścianie na głębokość min. 100
mm, w rozstawie nie większym niż co 480 mm na poziomych i pionowych
krawędziach. Jedna z tych krat powinna być zamykana od wewnątrz na zamek
klasy „C” lub kłódkę co najmniej klasy zabezpieczenia 5 oraz odporności na
korozję co najmniej klasy 3.
