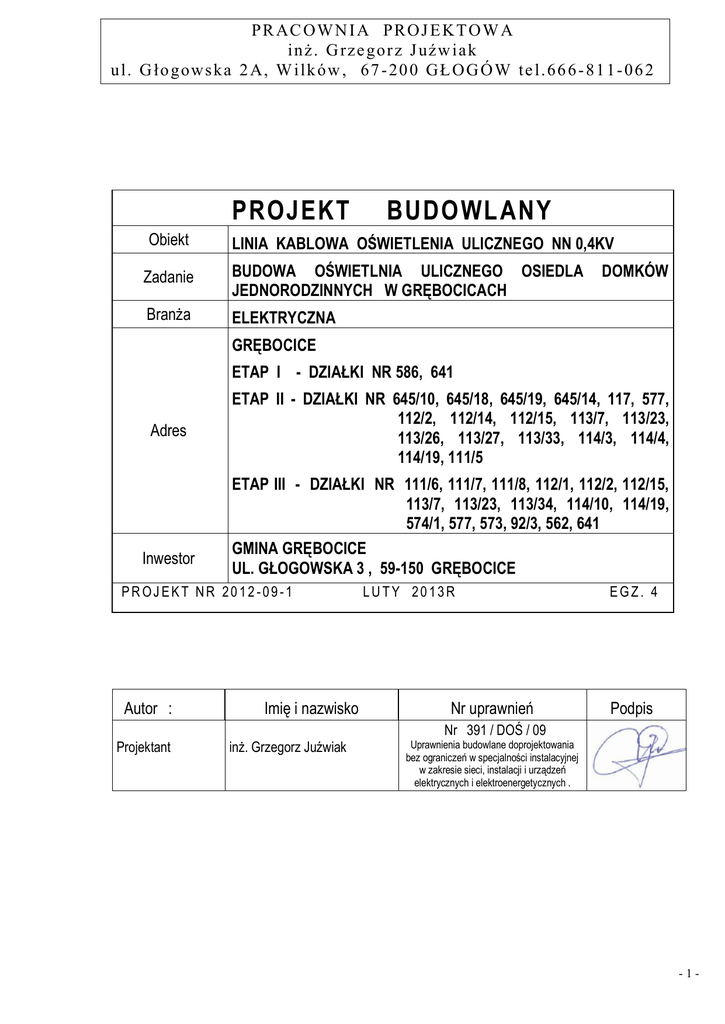

PR AC O W N I A PR O J E K T O W A
Linia kablowa oświetlenia ulicznego
- osiedle
w Grębocicach
in ż . G rz
e g o r zdomków
J uź w jednorodzinnych
ia k
u l. G ło g o w s k a 2 A, W ilk ó w , 6 7 - 2 0 0 G Ł O G Ó W te l. 6 6 6 - 8 1 1 - 0 6 2
PROJEKT
Obiekt
BUDOWLANY
LINIA KABLOWA OŚWIETLENIA ULICZNEGO NN 0,4KV
Zadanie
BUDOWA OŚWIETLNIA ULICZNEGO OSIEDLA
JEDNORODZINNYCH W GRĘBOCICACH
Branża
ELEKTRYCZNA
DOMKÓW
GRĘBOCICE
ETAP I - DZIAŁKI NR 586, 641
Adres
:
Inwestor
ETAP II - DZIAŁKI NR 645/10, 645/18, 645/19, 645/14, 117, 577,
112/2, 112/14, 112/15, 113/7, 113/23,
113/26, 113/27, 113/33, 114/3, 114/4,
114/19, 111/5
ETAP III - DZIAŁKI NR 111/6, 111/7, 111/8, 112/1, 112/2, 112/15,
113/7, 113/23, 113/34, 114/10, 114/19,
574/1, 577, 573, 92/3, 562, 641
..........................................................
GMINA GRĘBOCICE
UL. GŁOGOWSKA 3 , 59-150 GRĘBOCICE
PROJEKT NR 2012 -09-1
1
Autorz :
Imię i nazwisko
LUTY 2013R
Nr uprawnień
EGZ. 4
Podpis
Nr 391 / DOŚ / 09
Projektant
Prowadzący
inż. Grzegorz Juźwiak
Uprawnienia budowlane doprojektowania
bez ograniczeń w specjalności instalacyjnej
w zakresie sieci, instalacji i urządzeń
elektrycznych i elektroenergetycznych .
-1-
Linia kablowa oświetlenia ulicznego - osiedle domków jednorodzinnych w Grębocicach
ZAWARTOŚĆ OPRACOWANIA
Oświadczenie projektanta
Str.
3
Uprawnienia i zaświadczenie DOIIB Grzegorz Juźwiak
Str.
4
Informacja dotycząca planu bezpieczeństwa i ochrony zdrowia
Str.
5÷7
CZĘŚĆ OPISOWA
Opis techniczny
Str. 8÷12
Obliczenia techniczne
Str. 13÷15
Zestawienie materiałów
Str. 16÷17
RYSUNKI
1
Linia kablowa oświetlenia etap I – trasa
Str.
18
2
Linia kablowa oświetlenia etap II i III – trasa
Str.
19
3
Linia kablowa oświetlenia etap II i III – trasa
Str.
20
4
Linia kablowa oświetlenia – schemat zasilania obwód 2
Str.
21
5
Str.
22
6
Str.
23
7
Linia kablowa oświetlenia – schemat szafki oświetleniowej
Str.
24
CZĘŚĆ OGÓLNA
Warunki przyłączenia 129181/2012/O02R02 z dnia 31.12.2012r
Str. 25÷27
Wyrys z mapy ewidencyjnej gruntów
Str.
Wykaz właścicieli i władających
Str. 29÷35
Uzgodnienie gmina Grębocice – pismo RBGK 5.12/13
Str.
Uzgodnienie Tauron Dystrybucja – pismo RDE-2.2/PT-500-4/2013/1205
Str. 37÷38
Uzgodnienie Dorota Wróbel – pismo z dnia 14.03.2013
Str. 39
Uzgodnienie Rajmund Wróbel – pismo z dnia 14.03.2013
Str. 40
Uzgodnienie Paula Piechowiak – pismo z dnia 19.03.2013
Str. 41÷42
Zespół Uzgadniania Dokumentacji – Opinia GG.6630.99.2013
Str. 43÷47
Pismo Gminy Grębocice – 271.73.12/13
Str.
48
Uzgodnienie Jan Przybylski – pismo z dnia 05.04.2013
Str.
49
Projekt budowlany zawiera str.
Str.
28
36
49
-2-
Głogów dnia
20.02.2013r.
OŚWIADCZENIE
Na podstawie art. 20 ust. 4 ustawy z dn. 07.07.1994 r. – Prawo Budowlane (jednolity tekst Dz.U.
z 2010 r. Nr 243, poz. 1623 z późniejszymi zmianami ) oświadczam, że niniejszy projekt
budowlany
Budowy linii kablowej oświetlenia ulicznego osiedla domków jednorodzinnych w
Grębocicach na działkach nr 645/10, 645/18, 645/19, 645/14, 117, 577, 574/1, 111/5,
111/6, 111/7, 111/8, 112/1, 112/2, 112/14, 112/15, 113/7, 113/23, 113/26, 113/27,
113/33, 113/34, 114/3, 114/4, 114/10, 114/19, 562, 586, 641, 92/3, 573
……………………………………………………………………………………………………………………
( nazwa, rodzaj i adres zamierzenia budowlanego )
został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy
technicznej (Prawo Budowlane art.20.ust.4 ).
Autor :
Imię i nazwisko
Nr uprawnień
Podpis
Nr 391 / DOŚ / 09
Projektant
Prowadzący
inż. Grzegorz Juźwiak
Uprawnienia budowlane doprojektowania
bez ograniczeń w specjalności
instalacyjnej
w zakresie sieci, instalacji i urządzeń
elektrycznych i elektroenergetycznych .
-3-
-4-
INFORMACJA
DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA
Obiekt
LINIA KABLOWA OŚWIETLENIA ULICZNEGO NN 0,4KV
LINIA
Zadanie
BUDOWA OŚWIETLNIA ULICZNEGO OSIEDLA
JEDNORODZINNYCH W GRĘBOCICACH
DOMKÓW BUDO
Branża
ELEKTRYCZNA
ELEK
GRĘBOCICE
GRĘB
ETAP I - DZIAŁKI NR 586, 641
Adres
Inwestor
ETAP II - DZIAŁKI NR 645/10, 645/18, 645/19, 645/14, 117, 577,
112/2, 112/14, 112/15, 113/7, 113/23,
113/26, 113/27, 113/33, 114/3, 114/4,
114/19, 111/5
ETAP III - DZIAŁKI NR 111/6, 111/7, 111/8, 112/1, 112/2, 112/15,
113/7, 113/23, 113/34, 114/10, 114/19,
574/1, 577, 573, 92/3, 562, 641
GMINA GRĘBOCICE
GMIN
UL. GŁOGOWSKA 3 , 59-150 GRĘBOCICE
UL. G
PROJEKT NR 2012 -09-1
L UTY 2013R
EGZ. 1
-5-
1.
ZAKRES ROBÓT
Przewiduje się wykonywanie wykopów kablowych, układanie kabli w rowach kablowych i przepustach
i zasypywanie wykopów kablowych oraz montaż fundamentów i słupów oświetleniowych wraz z
osprzętem.
2.
ZAGOSPODAROWANIE TERENU – WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH
Na terenie działki w obrębie której planowana jest inwestycja na trasie projektowanego kabla znajdują
się istniejące sieci wodociągowe, kanalizacyjne i telekomunikacyjne oraz napowietrzne i kablowe linie
elektroenergetyczna niskiego napięcia 0,4kV i średniego napięcia 20kV.
3.
ELEMENTY ZAGOSPODAROWANIA DZIAŁKI MOGĄCE STWARZAĆ ZAGROŻENIE
NIEBEZPIECZNE
- nie ogrodzony plac budowy
- praca w pasie drogowym
- roboty w pobliżu czynnych urządzeń infrastruktury podziemnej i nadziemnej.
4.
PRZEWIDYWANE ZAGROŻENIA PODCZAS PROWADZENIA ROBÓT BUDOWLANYCH
W myśl §6. Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003r w sprawie informacji
dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. nr
120 poz. 1125 i 1126) do elementów niebezpiecznych mogących stwarzać zagrożenie dla zdrowia i
życia, należy zaliczyć roboty z użyciem dźwigów i roboty przy których wykonaniu istnieje ryzyko
upadku z wysokości ponad 5m, roboty przy wykonywaniu przecisków mechanicznych oraz roboty
wykonywane w odległości mniejszej niż 3m od przewodów linii napowietrznych o napięciu nie
wyższym niż 1kV i mniejszej niż 10m od przewodów linii napowietrznych o napięciu powyżej 15kV lecz
nie wyższym niż 30kV.
5.
PROWADZENIE INSTRUKTAŻU
Instruktażu dla pracowników przed przystąpieniem do prac udzieli kierownik budowy. Nadzór nad
realizacją robót sprawuje kierownik robót (budowy).
6.
ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM
WYNIKAJĄCYM Z WYKONYWANIA ROBÓT
Wszelkie prace montażowe wykonywać przy urządzeniach wyłączonych spod napięcia. Wykopy
kablowe i montaż urządzeń wykonywać zgodnie z projektem budowlano wykonawczym oraz
wymaganiami normy N-SEP-E-004. Podłączanie projektowanych urządzeń elektroenergetycznych i
roboty rozruchowe m.in. pomiary, wykonywać należy zgodnie z Rozporządzeniem Ministra Gospodarki
w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych Dz.U. Nr 80
poz. 912 z 1999r. oraz innymi obowiązującymi przepisami w zakresie organizacji bezpiecznej pracy
przy robotach budowlanych. Dodatkowo podczas prac stosować zalecenia wynikające z Instrukcji
organizacji bezpiecznej pracy przy urządzeniach i instalacjach elektrycznych.
Projektowane słupy zlokalizowane są w odległości większej niż odległość zbliżenia do przewodów linii
napowietrznych tj. zachowane jest min 6m od słupa do rzutu skrajnego przewodu linii
elektroenergetycznej. Podczas ustawiania słupów lub fundamentów za pomocą dźwigu szczególną
uwagę zwrócić na właściwe ustawienie dźwigu w celu zachowania odległości przenoszonego ładunku
-6-
(słupa) od przewodów linii. Wszelkie roboty w odległości mniejszej niż 10m od przewodów linii
napowietrznej SN i 3m od linii napowietrznej nn należy wykonywać przy po wyłączeniu napięcia.
Podłączenie wybudowanych urządzeń do sieci elektroenergetycznej wykonać po wyłączeniu napięcia.
Wyłączenie uzgodnić z Gminą Grębocice będącą właścicielem istniejących urządzeń oświetleniowych i
z wskazanym przez Gminę eksploatatorem sieci oświetlenia ulicznego. Przy pracy na wysokościach
stosować środki ochrony zabezpieczające przed upadkiem z wysokości.
Projektant :
…………………………………
( podpis i pieczęć )
-7-
OPIS TECHNICZNY
1. Przedmiot opracowania
Przedmiotem opracowania jest projekt budowy linii kablowej oświetlenia ulicznego na osiedlu domków
jednorodzinnych w Grębocicach.
2. Podstawa opracowania
- zlecenie inwestora
- warunki przyłączenia129181/2012/O02R02 z dnia 31.12.2012r
- pismo RBiGK 271.73.12/13
- normy, przepisy.
3. Opis rozwiązań technicznych
3.1 Zasilanie oświetlenia ulicznego
W celu zasilania projektowanego oświetlenia osiedla domków jednorodzinnych oraz oświetlenia rozbudowy
oświetlenia ulicy Wspólnej w Grębocicach projektuje się przebudowę szafki oświetleniowej sterowniczo
pomiarowej i rozbudowę istniejącej linii kablowej oświetlenia.
Projektowana linia oświetlenia realizowana będzie w 3 etapach
Etap I – rozbudowa oświetlenia przy ul. Wspólnej
Etap II – budowa linii oświetlenia na osiedlu domków jednorodzinnych od strony ul. Głogowskiej
Etap III – budowa linii oświetlenia na osiedlu domków jednorodzinnych od strony Kwielic
W skład projektowanej linii oświetleniowej będą wchodziły kable zasilające i 88szt. słupów oświetleniowych
wraz z oprawami.
Zasilanie odbywać się będzie z istniejącej szafki oświetlenia ulicznego SO zabudowanej przy stacji
transformatorowej ST-896-4.
Rozbudowa oświetlenia nastąpi w ramach zwiększonej mocy
przyłączeniowej i zawartej umowy przyłączeniowej. Do zasilania projektowanych latarń przewiduje się
ułożenie nowego kabli YAKY 5x35mm2 oraz YAKY 4x35 mm2. Łączna długość trasy projektowanej linii
kablowej oświetlenia wynosi 3645m. W projekcie uwzględniono uwagi zawarte w uzgodnieniu Gminy
Grębocice tj. piśmie nr pismo RBiGK 5.12/13.
W celu dostosowania projektowanego oświetlenia do jezdni i terenów przyległych do ciągu
komunikacyjnego przyjęto słupy o wysokości 9m i rozstawie 30m oraz oprawy ze źródłami światła o mocy
100W. Pozwoli to na uzyskanie parametrów oświetlenia wymaganych w PN-EN 13201-2: Oświetlenie dróg
część 2: Wymagania oświetleniowe.
Dla projektowanej drogi przyjęto sytuację oświetleniową D2 jak dla dróg o umiarkowanym natężeniu ruchu
pojazdów mechanicznych oraz towarzyszący ruch pieszych i rowerzystów bez wyodrębniania chodników i
dróg dla rowerów. Przy założeniu przyjęto docelowo klasę oświetlenia CE4, dla której wymagane kryteria
wynoszą: natężenie poziome oświetlenia średnie Eśr=10Lx, równomierność natężenia oświetlenia U0=0,4.
W celu zachowania wymaganych parametrów oświetlenia projektuje się zastosowanie następującym
słupów i opraw:
- słupy oświetleniowe aluminiowe cylindryczne anodowane na kolor o wysokości h=9m
np. SAL-9 d=60 (ROSA),
- wysięgniki łukowe jednoramienne o dł. ramienia 2m np. WŁ 1/2/3,2/10 (ROSA)
- fundamenty B-70 (ROSA)
- oprawy MAGNOLIA S-100 (ROSA)
wysokoprężne lampy sodowe SON-T Plus 100
złącza słupowe IZK-4 01-03
-8-
3.2 ETAP I
Szafka oświetleniowa – SO 896-4 (sterowniczo-pomiarowa)
Zasilanie i sterowanie oświetlenia wykonane z istniejącej szafki SO znajdującej się obok stacji
transformatorowej ST-896-4.
W związku ze zwiększeniem obciążenia projektuje się przystosowanie szafki do nowych warunków pracy.
W tym celu należy wymienić zabezpieczenie główne przelicznikowe. Zgodnie z warunkami przyłączenia
zastosować wkładki bezpiecznikowe WTN-00 gG 40A. Wkładki umieszczone będą w istniejącym
rozłączniku bezpiecznikowym w szafce i przystosowanym do oplombowania.
W związku ze zwiększeniem zabezpieczenia w szafce należy zwiększyć zabezpieczenie obwodu w stacji
transformatorowej ST-896-4. Przyjmuje się wkładki WTN-1 gG/63A.
Rozbudowa szafki polegać będzie na montażu ochronnika przepięć. Przyjęto ochronniki klasy B+C (typ
I+II) typ DEHNVentil TN-C 255FM.
W związku z rozbudową obwodu nr 2 przewidziano wymianę wkładek z 16A na WTN-00 gG/25A.
Słupy i oprawy
W ramach etapu nr I projektuje się rozbudowę oświetlenia ul. Wspólnej. W tym celu ze słupa nr 8/2
wyprowadzić linię kablową, którą zakończyć przy skrzyżowaniu drogi dz. 641 z drogą wyjazdową w
kierunku Kwielic dz. 558/1. Na trasie linii zabudować 16 słupów oznaczonych nr od 9/2 do 24/2. Słupy
zamontować w miejscach wskazanych na planie na fundamentach betonowych. Zabezpieczenie
poszczególnych źródeł światła wykonać przy zastosowaniu wkładek topikowymi wielkości DII- typu BiWtz4A umieszczonych w złączach IZK-4-01 we wnękach słupów. Zasilanie opraw wykonać przewodami YDY
3x1,5mm2. Zaciski uziemiające konstrukcji słupów połączyć z przewodem PEN w złączach słupowych IZK4 . Do połączenia stosować przewód LY 10mm2.
Linia kablowa nn 0,4kV
W celu zasilania projektowanych latarń projektuje się budowę linii kablowej od słupa nr 8/2.
Długość projektowanego przewidzianego do ułożenia w ramach I etapu wynosi 535m. Do budowy linii
oświetlenia przyjęto kabel YAKY 5x35mm2. W związku z układem sterowania w kaskadzie przyjęto kabel 5
żyłowy w celu ewentualnej dalszej rozbudowy sterowania.
Długości odcinków i typy kabli podano na schemacie ideowym obwodu 2 rysunek nr 4.
3.3 ETAP II
Szafka oświetleniowa – SO 896-4 (sterowniczo-pomiarowa)
Rozbudowa szafki polegać będzie na montażu dwóch rozłączników bezpiecznikowych. Przyjęto rozłączniki
SLP-00 do podłączenia kabli projektowanych obwodów nr 4 i 5. Rozłączniki wyposażyć we wkładki WTN00 gG/25A. W związku ze zwiększonym obciążeniem w szafce oświetleniowej należy wymienić styczniki w
układzie zasilania. W miejsce styczników SLA32A (S-1, S-2 i S-3) zastosować styczniki 63A. Przyjęto
styczniki serii CL07A300M6 wyposażone w adaptery montażowe dostosowane do gabarytów styczników
SLA. Układ sterowania nie podlega zmianie.
Słupy i oprawy
W ramach etapu nr II projektuje się budowę nowej linii oświetlenia. W tym celu w kierunku oświetla
domków jednorodzinnych wyprowadzone będą dwa obwody oświetleniowe oznaczone nr 4 i 5.
W ramach II etapu budowy linii przewiduje się montaż 46 słupów na obwodzie nr 5 i 2 słupów na obwodzie
nr 4. Słupy oznaczone są nr od 1/5 do 46/5 oraz od 1/4 do 2/4. Słupy zamontować w miejscach
wskazanych na planie na fundamentach betonowych. Zabezpieczenie poszczególnych źródeł światła
-9-
wykonać przy zastosowaniu wkładek topikowymi wielkości DII- typu BiWtz-4A umieszczonych w złączach
IZK-4-01 we wnękach słupów. Zasilanie opraw wykonać przewodami YDY 3x1,5mm2. Zaciski uziemiające
konstrukcji słupów połączyć z przewodem PEN w złączach słupowych IZK-4 04. Do połączenia stosować
przewód LY 10mm2.
W celu zasilania projektowanych latarń projektuje się budowę równolegle dwóch linii kablowych
wyprowadzonych z szafki oświetleniowej SO 896-4 i wprowadzonych do pierwszych słupów na
poszczególnych obwodach. Przyjęto równoczesne układanie kabli ze względu na ograniczenie ilości
wykopów podyktowane znacznym zagęszczeniem infrastruktury podziemnej na trasie linii. Łączna
długość kabli przewidzianych do ułożenia w ramach II etapu budowy linii wynosi 2128m. Z tego 354m
stanowi odcinek obwodu 4 i 1774m stanowi obwód nr 5.
Do budowy linii oświetlenia przyjęto kable YAKY 5x35mm2 jako wyprowadzenie obwodu nr 5 od szafki SO
do słupa 4/5 i 28/5 - długość 310m oraz wyprowadzenie obwodu nr 4 od szafki SO do słupa 2/4 - długość
354m. Na odgałęzieniach linii przewidziano kable YAKY 4x35mm2.
Na trasie linii przebiegającej w obrębie działek 112/1, 113/7, 113/34 i 114/10 nie przewiduje się montażu
latarń, a tylko ułożenie kabli. Na kablach przewidziano wykonanie pętli w miejscach docelowej lokalizacji
słupów oświetleniowych.
Długości odcinków i typy kabli podano na schemacie ideowym obwodu 4 i 5 rysunki nr 5 i 6.
3.4 ETAP III
Słupy i oprawy
W ramach etapu nr III projektuje się dokończenie budowy obwodu nr 4 i 5 oraz obwodu nr 2. W związku z
tym przewiduje się montaż 18 słupów na obwodzie nr 4 i 6 słupów na obwodzie nr 2 oraz wykonanie
powiązań kablowych. Słupy oznaczone są nr od 3/4 do 20/4 oraz od 25/2 do 30/2. Słupy zamontować w
miejscach wskazanych na planie na fundamentach betonowych. Zabezpieczenie poszczególnych źródeł
światła wykonać przy zastosowaniu wkładek topikowymi wielkości DII- typu BiWtz-4A umieszczonych w
złączach IZK-4-01 we wnękach słupów. Zasilanie opraw wykonać przewodami YDY 3x1,5mm2. Zaciski
uziemiające konstrukcji słupów połączyć z przewodem PEN w złączach słupowych IZK-4 04. Do połączenia
stosować przewód LY 10mm2.
W celu zasilania projektowanych latarń projektuje się budowę linii kablowej od słupa nr 2/4 i od słupa
22/2. Długość projektowanego kabla przewidzianego do ułożenia w ramach III etapu wynosi 1426m z
czego 197m zasilane będzie z obwodu nr 2 , 793m zasilane z obwodu 4 , a pozostałe 436m z obwodu nr 5.
Linię kablową w III etapie wykonać z zastosowaniem kabla YAKY 5x35mm2 o długości 451m i YAKY
4x35mm2 o długości 975m.
Na trasie linii przebiegającej w obrębie działki 111/7 na obwodzie 4 nie przewiduje się montażu latarń, a
tylko ułożenie kabla. Na kablu przewidziano wykonanie pętli w miejscach docelowej lokalizacji słupów
oświetleniowych.
Długości odcinków i typy kabli podano na schemacie ideowym obwodu 2 i 4 rysunki nr 4 i 5.
- 10 -
3.5 Budowa linii kablowej
Kable układać na głębokości 0,7m. Przyjmuje się lokalizację kabla w odległości 0,5m od granicy działek
sąsiadujących z pasem drogowym. Dokładna trasę i jej charakterystyczne punkty pokazano na planie
koordynacyjnym ZUDP i w załączonym zestawieniu współrzędnych geodezyjnych. W miejscach w których
trasa kabla biegnie pod nawierzchniami utwardzonymi tj. w miejscach skrzyżowań z jezdniami i chodnikami
kabel układać na głębokości 1m. W miejscach skrzyżowań z drogami i chodnikami oraz skrzyżowań z
urządzeniami uzbrojenia podziemnego układane kable zabezpieczyć rurami osłonowymi DVK75. W
miejscach skrzyżowań z drogami i chodnikami
asfaltowymi kable układać metodą przecisku w rurach osłonowych SRS75.
Wyprowadzenie obwodu 4 i 5 z szafki SO w obrębie działek 645/18, 645/19 i 117 wykonać z
zastosowaniem rur osłonowych DVR110.
Kabel obwodu 2 na odcinku od słupa 8/2 do słupa 22/2 na całej długości układać w rurach osłonowych
DVR75.
Kable w wykopie układać na podsypce z piasku o grubości 10 cm z 4% zapasem w celu
skompensowania przesunięć gruntu. Ułożone kable należy zasypać warstwą piasku o grubości 10 cm,
następnie przykryć warstwą gruntu rodzimego o grubości 15 cm, a następnie przykryć folią koloru
niebieskiego . Odległość folii od kabla powinna wynosić co najmniej 25 cm. Pozostałą część wykopu
uzupełnić ziemią z wykopu. Na kable w odstępach 10m i przy załomach oraz rurach osłonowych,
nakładać oznaczniki OKI z podaniem : typu i przekroju kabla, relacji linii, roku ułożenia, właściciela (w
czyjej eksploatacji jest kabel).
Końce kabli we wszystkich słupach zaopatrzyć w głowiczki termokurczliwe AK4 6-35 zabezpieczające
przed wnikaniem wilgoci oraz oznaczniki faz ZOK2. Odizolowane końcówki kabli podłączać bezpośrednio
w gniazda zaciskowe złącz słupowych IZK. W zależności od sposobu podłączenia kabla w istniejącym
słupie 8/2 przyjmuje się wymianę tabliczki TB na złącza słupowe IZK lub wykorzystanie istniejących złącz
IZK. We wszystkich projektowanych słupach do połączenia kabli stosować izolowane złącza kablowe IZK-4
01, 02 i 03.
Trasę linii kablowej oświetlenia pokazano na rysunku nr 1, 2 i 3
Schematy ideowe zasilania obwodów 2, 4 i 5 pokazano na rysunkach nr 4, 5 i 6
4. OCHRONA PRZECIWPRZEPIĘCIOWA
Przyjmuje się , że ochronę przeciwprzepięciową zapewnią projektowane ochronniki przepięć DEHN Ventil
TNC-255 FM w szafce oświetleniowej SO. Ochronniki uziemić.
5. UZIEMIENIE ROBOCZE I OCHRONNE
Projektuje się wykonanie uziemienia ochronno-roboczego w projektowanych latarniach wskazanych na
schematach ideowych poszczególnych obwodów. Rezystancja uziemienia roboczego w słupach powinna
być niższa niż 30 . Projektuje się wykonanie uziomów poziomych z taśmy stalowej Fe/Zn 25x4
układanych w wykopach kablowych pod podsypką kablową (lub 10cm poniżej kabli zasilających przy braku
podsypki). Przyjęto długość każdego z odcinków uziomów min 25m , co przy zakładanej rezystywności
gruntu 300 m powinno pozwolić na uzyskanie rezystancji 30 .
W przypadku trudności w uzyskaniu wymaganej rezystancji rozbudować uziom o kolejne odcinki tasmy
FeZn 25x4 lub dodatkowo pogrążyć sondy z pręta stalowego ocynkowanego 16. Wszystkie połączenia
uziomów pod ziemią wykonać jako spawane. Miejsca połączeń zabezpieczyć przed korozją. Dodatkowo
zaciski uziemiające wszystkich projektowanych słupów połączyć z przewodem PEN. Do połączenia
stosować przewód LY 10mm2.
Wypadkowa rezystancja projektowanego uziemienia przewodu PEN w kole o średnicy 300m z winna mieć
wartość RB2<5 . Pozwoli to zachować wymagania N-SEP-E-001.
- 11 -
6. OCHRONA PRZECIWPORAŻENIOWA
Ochrona przed dotykiem bezpośrednim
ochrona przez zastosowanie izolowania części czynnych .
Części czynne powinny być całkowicie pokryte izolacją , która może być usunięta tylko przez jej
zniszczenie .
Ochrona przed dotykiem pośrednim Jako środek ochrony przed dotykiem pośrednim przyjęto
SAMOCZYNNE WYŁĄCZENIE ZASILANIA
7. UWAGI KOŃCOWE
Przedmiotowa inwestycja znajduje się poza w strefą oddziaływania górniczego. Przed przystąpieniem do
robót, projektowaną trasę linii kablowej należy zgłosić do wytyczenia, a po wybudowaniu do
wykonania pomiaru powykonawczego przez terenową służbę geodezyjną. W trakcie montażu
stosować właściwe zabezpieczenie robót z uwzględnieniem bezpieczeństwa osób i mienia. Wszelkie
prace w pobliżu innych urządzeń uzbrojenia podziemnego wykonywać ręcznie ze szczególną ostrożnością.
Po ułożeniu kabla przed jego zasypaniem wykonać pomiary kontrolne ciągłości żył i rezystancji izolacji.
Całość robót związanych z budową projektowanej linii należy wykonać zgodnie z dokumentacją,
obowiązującymi normami i przepisami BHP.
Po zakończeniu robót teren doprowadzić do stanu pierwotnego i przekazać protokolarnie
użytkownikowi. Po zakończeniu robót przed zgłoszeniem do odbioru końcowego należy
przeprowadzić próby montażowe:
a)
sprawdzenie ciągłości żył kabla i zgodności oznakowania faz na końcach linii,
b)
sprawdzenie rezystancji izolacji żył kabla,
c)
pomiar impedancji pętli zwarcia,
d)
pomiar rezystancji uziemienia.
Opracował: inż. Grzegorz Juźwiak
02.2013r
.........................................
- 12 -
OBLICZENIA TECHNICZNE
8. Obliczenia
8.1 Dane do obliczeń
L1 - długość istniejącej linii kablowej YAKY 4x70mm2 od stacji ST-896-4 do szafki SO = 10m
L2 - długość istniejącej linii kablowej YAKY 5x35mm2 od SO do słupa 8/2 = 254m
L3 - długość projektowanej linii kablowej YAKY 5x35mm2 od słupa 8/2 do 30/2 = 670m
L4 - długość projektowanej linii kablowej YAKY 4x35mm2 od SO do słupa 20/4 = 893m
L5 - długość projektowanej linii kablowej YAKY 5x35mm2 od SO do słupa 39/5 = 681m
P1 - moc przyłączeniowa = 24kW
P - moc znamionowa projektowanych urządzeń = 14kW
SNT - moc znamionowa transformatora = 400kVA
8.2 Sprawdzenie kabla zasilającego na warunki przeciążeniowe
Przyjmuje się dla wysokoprężnej lampy sodowej S-100 moc znamionową 115W, prąd znamionowy 0,6A
Przyjmuje się zasilenie 46szt opraw z wysokoprężnymi lampami sodowymi o mocy 115W.
Uwzględniając współczynnik rozruchu dla opraw sodowych kj=1,5, prąd obliczeniowy rozruchowy na
obwodzie 5 przy równomiernym obciążeniu wyniesie
P n
115 16
Irobl
kj
1,5 14 A
U cos
230 0,85
Przyjmuje się projektowany kabel zasilający YAKY 5x35mm2 o obciążalności długotrwałej Id=118A
Ze względu na sposób ułożenia i zastosowane współczynniki korygujące dopuszczalna obciążalność
długotrwała wynosi
I dp
I d I g6 I t 2
93 A
gdzie : Ig6 = 0,76 kabel układany w przepustach
It2 = 1,04 dla temperatury ziemi
Przy doborze kabla uwzględniono dwie zależności
Is < Ib <Id
oraz
Iz < 1,45 * Idp
Iz=k * Ib < 1,45 * Idp
gdzie: Is – prąd szczytowy projektowanego przyłącza napowietrznego
Ib – prąd znamionowy wkładki bezpiecznikowej
Idp – obciążalność prądowa długotrwała przewodu
Iz – prąd zadziałania wkładki bezpiecznikowej przy przeciążeniu (przyjęto k=1,6)
Po podstawieniu w/w wielkości otrzymujemy
Is < Ib < Idp
16,7A < 25A < 93A
warunek spełniony
Iz = k * Ib < 1,45 * Idp
1,6 * 25 < 1,45 * 93
40A < 135A
warunek spełniony
Ze względu na warunki przeciążeniowe kabel YAKY 5x35 jest dobrany prawidłowo
- 13 -
8.3 Ochrona przeciwporażeniowa
Ze względu na identyczną obciążalności i przekrój kabli we wszystkich obwodach obliczenia wykonano dla
najdalszego odbioru tj. obwód 2 słup 30/2
Impedancja obwodu zwarciowego od stacji transformatorowej ST-896-4 do słupa 30/2
T - transformator Snt=400kVA
RT = 0,0066 [ ]
XT = 0,0167 [ ]
L 1 - istniejąca linia kablowa YAKY 4x70mm2 dł. 10m
R'= 0,44 [ km]
2*R =0,008
X'= 0,069 [ km]
2*X =0,013
L 2 - istniejąca linia kablowa YAKY 5x35mm2 dł. 254m
R'= 0,86 [ km]
2*R =0,436
X'= 0,073 [ km]
2*X =0,037
L 3 - projektowana linia kablowa YAKY 5x35mm2 dł. 670m
R'= 0,86 [ km]
2*R =1,15
X'= 0,073 [ km]
2*X =0,10
Impedancja w miejscu zwarcia – słup 30/2
RC= R1+R2+R3+RT = 1,6
XC = X1+X2+X3+XT = 0,16
ZC
RC2
XC2
1,61Ω
Przyjmuje się zabezpieczenie projektowanego kabla oświetleniowego w szafce oświetleniowej SO
wkładką bezpiecznikową WTN-00 gG/25A
Minimalny prąd zwarciowy konieczny dla zadziałania wkładki bezpiecznikowej 25A przy k=4,1
I zwmin
k Ib
Z max
0,8 U f
k Ib
4,1 25 102,5A
0,8 230
102,5
1,79Ω
Zmax > Zc
1,79
> 1,61
warunek spełnia się
Maksymalny prąd zwarciowy
- 14 -
I zmax
0,8 U
ZC
I zmax
114 A
0,8 230
1,61
Wymagania dotyczące czasów samoczynnego wyłączenia
Z C I zwmin Uf
1,61 102,5 230V
165V < 230V
Z charakterystyki czasowo-prądowej dla wkładki WTN-00 gG/25A przy prądzie zwarcia wynoszącym
Izmax = 114A , czas zadziałania wynosi ≈ 2,5sek
0,04 sek < 5 sek
Warunek skuteczności ochrony przeciwporażeniowej jest zachowany
8.4 Spadek napięcia
Dla obliczenia spadku napięcia przyjęto obciążenie każdej fazy oddzielnie rozłożone proporcjonalnie
na całym odcinku linii z uwzględnieniem współczynnika rozruchu
Analizie poddano najdłuższy odcinek linii tj obwód nr 2 os szafki So do słupa nr 30/2
U%
U%
200 I L
s U
200 0,9 90m
10
)
n 1(
35 23 230
U obl. 4,75%
4,75%
U dop . 10%
02.2013r
.........................................
- 15 -
ZESTAWIENIE MATERIAŁÓW
Lp.
Wyszczególnienie
9.1.
ETAP I
Kabel YAKY 5x35
m
Rura osłonowa DVK 75 (pomiędzy słupami 22/2 i 25/2)
m
Rura osłonowa SRS 75
m
Rura osłonowa DVR 75
m
Folia kablowa niebieska 300x0,3mm
m
Głowiczka termokurczliwa AK5 6-35
szt.
Oznacznik faz ZOK-2
kpl.
Opaska kablowa OKI
szt.
Piasek
m3
Słup oświetleniowy cylindryczny aluminiowy anodowany SAL-9/D-60 h=9m szt.
Wysięgnik łukowy WŁ 1/2/3,2/10
szt.
Fundament B-70
szt.
Oprawa MAGNOLIA S-100
szt.
Żarówka SON-T plus 100W/E-40
szt.
Złącze słupowe IZK-4 (01-04)
szt.
Przewód YDY 3x2,5
m.
Przewód LY 10
m.
Wkładka DII Bi Wtz / 4A
szt.
Wkładka WTN-1 gG/63A
szt.
Wkładka WTN-1 gG/40A
szt.
Ogranicznik przepięć DehnVentil TN-C 255
szt.
Taśma Fe/Zn 25x4
m
535
10
8
470
470
32
32
100
38
16
16
16
16
16
64
192
8
16
3
3
1
120
ETAP II
Kabel YAKY 5x35
m
Kabel YAKY 4x35
m
Rura osłonowa DVK 75
m
Rura osłonowa DVR 110
m
m
m
szt.
szt.
Oznacznik faz ZOK-2
kpl.
Opaska kablowa OKI
szt.
Piasek
m3
szt.
Fundament B-70
szt.
szt.
szt.
szt.
Przewód YDY 3x2,5
m.
Przewód LY 10
m.
szt.
664
1464
141
256
48
1870
22
76
98
300
150
48
48
48
48
48
192
576
24
48
9.2.
j.m.
ilość
- 16 -
Taśma Fe/Zn 25x4
Rozłącznik SLP 00
Wkładka WTN-00 gG 25A
Stycznik CL07A300M6
9.3.
m
szt.
szt.
szt.
ETAP III
Kabel YAKY 5x35
m
Kabel YAKY 4x35
m
Rura osłonowa DVK 75
m
m
m
szt.
szt.
Oznacznik faz ZOK-2
kpl.
Opaska kablowa OKI
szt.
Piasek
m3
szt.
Fundament B-70
szt.
szt.
szt.
szt.
Przewód YDY 3x2,5
m.
Przewód LY 10
m.
szt.
Taśma Fe/Zn 25x4
m
380
2
6
6
451
975
74
5
1250
26
22
24
200
100
24
24
24
24
24
96
288
12
24
180
Materiały przewidziane do zastosowania mają charakter proponowany. Dopuszcza się
zastosowanie materiałów innych producentów pod warunkiem zachowania takich
samych parametrów technicznych
02. 2013r
.........................................
- 17 -

Projekt budowlany - Urząd Gminy w Grębocicach

Transkrypt

Podobne dokumenty

Zapytanie Dotyczy: zamówienia publicznego na

OPIS DO PROJEKTU ZAGOSPODAROWANIA TERENU 1

LUXOMAT® IR-PD-DIm-mini

Oœwietlenie Garusa

Opis techniczny - rozbudowa owietlenia

otwórz prezentację

Sprawozdanie burmistrza z okresu międzysesyjnego 08.12.
