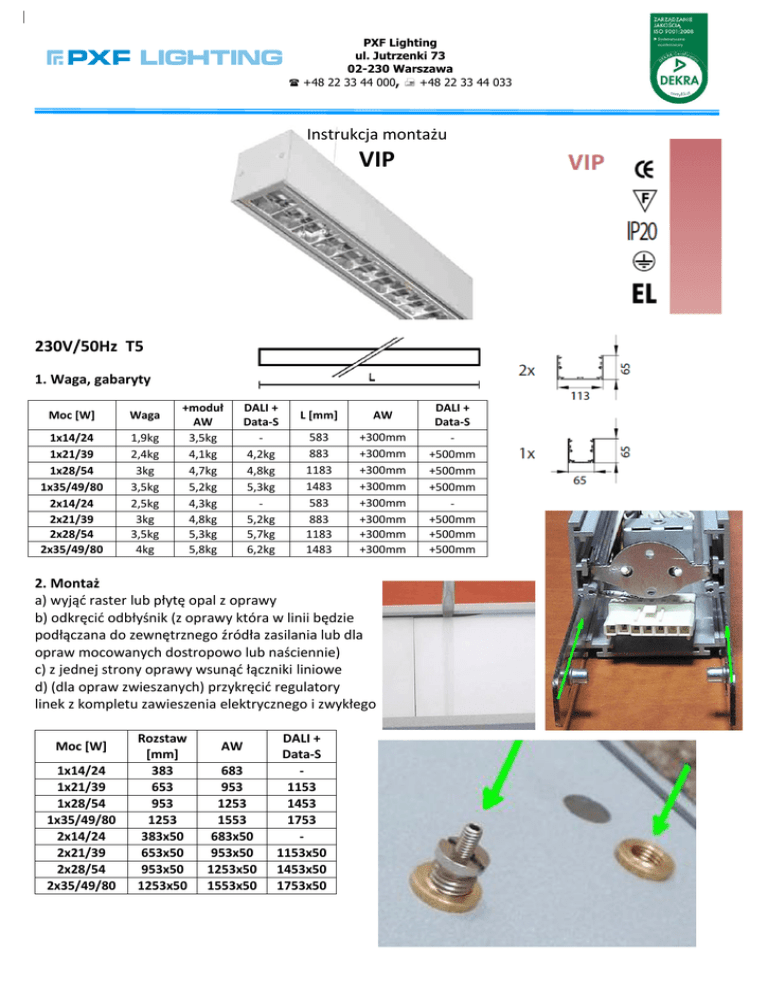

Instrukcja VIP

PXF Lighting
ul. Jutrzenki 73
02-230 Warszawa
 +48 22 33 44 000,  +48 22 33 44 033
Instrukcja montażu
VIP
230V/50Hz T5
1. Waga, gabaryty
Moc [W]
Waga
1x14/24
1x21/39
1x28/54
1x35/49/80
2x14/24
2x21/39
2x28/54
2x35/49/80
1,9kg
2,4kg
3kg
3,5kg
2,5kg
3kg
3,5kg
4kg
+moduł
AW
3,5kg
4,1kg
4,7kg
5,2kg
4,3kg
4,8kg
5,3kg
5,8kg
DALI +
Data-S
4,2kg
4,8kg
5,3kg
5,2kg
5,7kg
6,2kg
L [mm]
AW
583
883
1183
1483
583
883
1183
1483
+300mm
+300mm
+300mm
+300mm
+300mm
+300mm
+300mm
+300mm
2. Montaż
a) wyjąć raster lub płytę opal z oprawy
b) odkręcić odbłyśnik (z oprawy która w linii będzie
podłączana do zewnętrznego źródła zasilania lub dla
opraw mocowanych dostropowo lub naściennie)
c) z jednej strony oprawy wsunąć łączniki liniowe
d) (dla opraw zwieszanych) przykręcić regulatory
linek z kompletu zawieszenia elektrycznego i zwykłego
Moc [W]
1x14/24
1x21/39
1x28/54
1x35/49/80
2x14/24
2x21/39
2x28/54
2x35/49/80
Rozstaw
[mm]
383
653
953
1253
383x50
653x50
953x50
1253x50
AW
683
953
1253
1553
683x50
953x50
1253x50
1553x50
DALI +
Data-S
1153
1453
1753
1153x50
1453x50
1753x50
DALI +
Data-S
+500mm
+500mm
+500mm
+500mm
+500mm
+500mm
PXF Lighting
ul. Jutrzenki 73
02-230 Warszawa
 +48 22 33 44 000,  +48 22 33 44 033
e) podłączenie zasilania
- przeprowadzić przewód zasilający przez otwór w podstawie oprawy
- podłączyć przewody zasilające do kostki zasilającej wg schematu:
3 – faza zasilania statecznika
N – przewód neutralny
- przewód uziemiający
1, 2 – regulacja (dla opraw regulowanych bez AW)
- L2 – przewód fazy modułu AW wpiąć w 2 (AW bez regulacji)
- jeśli oprawa jest regulowana i posiada moduł awaryjny, jego fazę podłączyć
do osobnej dedykowanej kostki
f) montaż oprawy na ścianie/suficie:
- montaż ścienny: przykręcić uchwyty ścienne do ściany za pomocą kołków rozporowych,
przykręcić oprawę do uchwytu za pomocą śruby m8 wkręcanej w tulejkę regulatora
- montaż dostropowy: nasunąć zaczepy na rowki oprawy w jej tylnej części, przykręcić
oprawę do sufitu poprzez tulejki regulatorów
- montaż zwieszany: przykręcić zawieszenie uniwersalne do sufitu, odkręcić lekko nakrętkę zewnętrzną
regulatora, wsuwać linkę aż do osiągnięcia pożądanej wysokości zawieszenia i skręcić ponownie nakrętkę.
Wsuwanie głębiej linki powoduje podnoszenie oprawy, w celu opuszczenia – poluzować nakrętkę
regulatora i wcisnąć ją w stronę oprawy – linka wysunie się
g) łączenie opraw
- zsunąć oprawy na łącznikach liniowych i skręcić
przy użyciu śrub z łbem płaskim
h) zamocowanie świetlówek
- świetlówki odpowiedniej mocy wsunąć do oprawy, lekko dociskając wcisnąć w oprawki i klamry zaciskające
- przekręcić świetlówki wzdłuż osi o 90°
- założyć rastry na świetlówki lub wcisnąć płytę opal
3. Postanowienia końcowe:
- podłączenie opraw do sieci mogą wykonywać tylko osoby z odpowiednimi uprawnieniami
- dokonywanie jakichkolwiek czynności wewnątrz oprawy przy włączonym zasilaniu grozi
porażeniem elektrycznym
- producent nie ponosi odpowiedzialności za wady wynikłe z niestosowania zaleceń niniejszej
instrukcji
- producent zastrzega sobie możliwość zmian konstrukcji produktu
- nie instalować oprawy w pomieszczeniach pozbawionych obiegu powietrza
- aby zachować bezpieczeństwo funkcjonowania oprawy, należy postępować zgodnie z
instrukcją montażu
