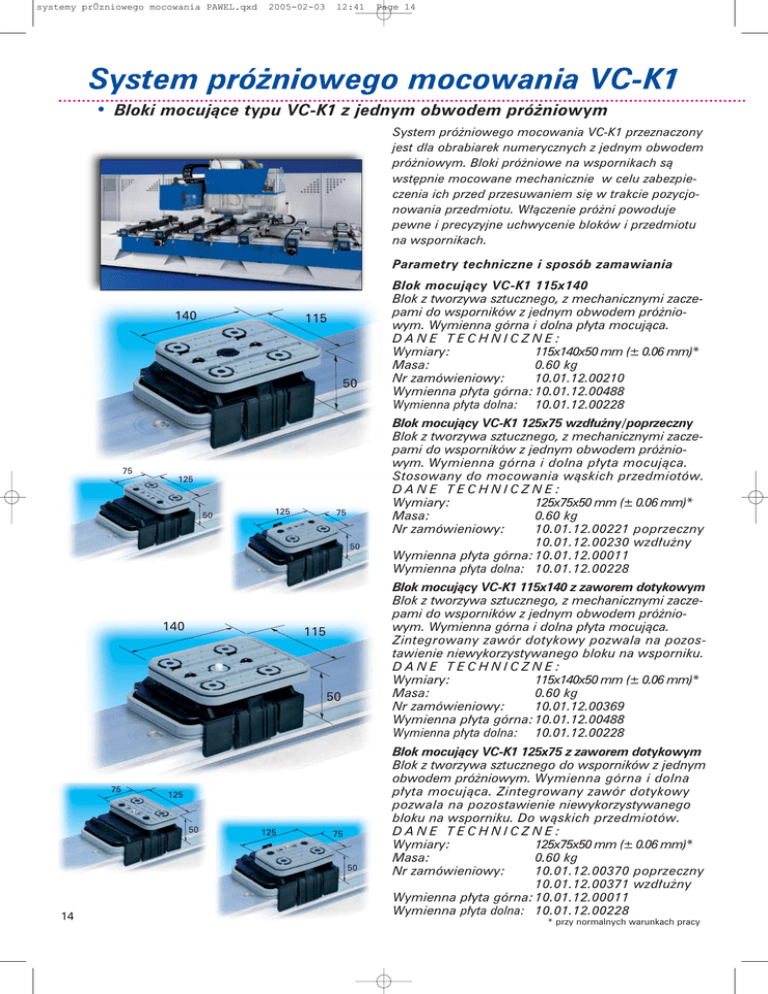

System próżniowego mocowania VC-K1
• Bloki mocujące typu VC-K1 z jednym obwodem próżniowym
System próżniowego mocowania VC-K1 przeznaczony
jest dla obrabiarek numerycznych z jednym obwodem
próżniowym. Bloki próżniowe na wspornikach są
wstępnie mocowane mechanicznie w celu zabezpieczenia ich przed przesuwaniem się w trakcie pozycjonowania przedmiotu. Włączenie próżni powoduje
pewne i precyzyjne uchwycenie bloków i przedmiotu
na wspornikach.
Parametry techniczne i sposób zamawiania
140
115
50
75
125
50
125
75
50
140
115
125
50
125
75
50
14
Blok mocujący VC-K1 125x75 wzdłużny/poprzeczny
Blok z tworzywa sztucznego, z mechanicznymi zaczepami do wsporników z jednym obwodem próżniowym. Wymienna górna i dolna płyta mocująca.
Stosowany do mocowania wąskich przedmiotów.
DANE TECHNICZNE:
Wymiary:
125x75x50 mm (± 0.06 mm)*
Masa:
0.60 kg
Nr zamówieniowy:
10.01.12.00221 poprzeczny
10.01.12.00230 wzdłużny
Wymienna płyta górna: 10.01.12.00011
Wymienna płyta dolna: 10.01.12.00228
Blok mocujący VC-K1 115x140 z zaworem dotykowym
Blok z tworzywa sztucznego, z mechanicznymi zaczepami do wsporników z jednym obwodem próżniowym. Wymienna górna i dolna płyta mocująca.
Zintegrowany zawór dotykowy pozwala na pozostawienie niewykorzystywanego bloku na wsporniku.
DANE TECHNICZNE:
Wymiary:
115x140x50 mm (± 0.06 mm)*
Masa:
0.60 kg
Nr zamówieniowy:
10.01.12.00369
Wymienna płyta górna: 10.01.12.00488
Wymienna płyta dolna: 10.01.12.00228
50
75
Blok mocujący VC-K1 115x140
Blok z tworzywa sztucznego, z mechanicznymi zaczepami do wsporników z jednym obwodem próżniowym. Wymienna górna i dolna płyta mocująca.
DANE TECHNICZNE:
Wymiary:
115x140x50 mm (± 0.06 mm)*
Masa:
0.60 kg
Nr zamówieniowy:
10.01.12.00210
Wymienna płyta górna: 10.01.12.00488
Wymienna płyta dolna: 10.01.12.00228
Blok mocujący VC-K1 125x75 z zaworem dotykowym
Blok z tworzywa sztucznego do wsporników z jednym
obwodem próżniowym. Wymienna górna i dolna
płyta mocująca. Zintegrowany zawór dotykowy
pozwala na pozostawienie niewykorzystywanego
bloku na wsporniku. Do wąskich przedmiotów.
DANE TECHNICZNE:
Wymiary:
125x75x50 mm (± 0.06 mm)*
Masa:
0.60 kg
Nr zamówieniowy:
10.01.12.00370 poprzeczny
10.01.12.00371 wzdłużny
Wymienna płyta górna: 10.01.12.00011
Wymienna płyta dolna: 10.01.12.00228
* przy normalnych warunkach pracy
systemy prÛzniowego mocowania PAWEL.qxd
2005-02-03
12:41
Page 15
• Bloki mocujące typu VC-K1 z jednym obwodem
próżniowym
30
130
130
50
30
50
140
115
50
125
75
50
120
50
50
Zakres
mocowania:
12–80
h = 50
Ø 135
160
Blok mocujący VC-K1 130x30 wzdłużny/poprzeczny
Blok z tworzywa sztucznego, z mechanicznymi zaczepami do wsporników z jednym obwodem próżniowym. Wymienna górna i dolna płyta mocująca.
Stosowany do mocowania wąskich przedmiotów.
DANE TECHNICZNE:
Wymiary:
130x30x50 mm (± 0.1 mm)*
Masa:
0.60 kg
Nr zamówieniowy:
10.01.12.00379 poprzeczny
10.01.12.00378 wzdłużny
Wymienna płyta górna: 10.01.12.00804 (wargi)
10.01.12.00805 (wsornik)
Wymienna płyta dolna: 10.01.12.00228
Blok mocujący VC-K1 115x140 do szablonów
Blok z tworzywa sztucznego, z mechanicznymi zaczepami do wsporników z jednym obwodem próżniowym. Wymienna dolna płyta mocująca. Górna
płyta - niewymienialna - podzielona na dwie sekcje.
Sekcja 1: Mocowanie szablonu (zasilana oddzielnie)
Sekcja 2: Mocowanie przedmiotu na szablonie
DANE TECHNICZNE:
Wymiary:
115x140x50 mm (± 0.1 mm)*
Masa:
0.60 kg
Nr zamówieniowy:
10.01.12.00275
Wymienna płyta dolna: 10.01.12.00228
Blok mocujący VC-K1 125x75, obrotowy 360°
Blok z tworzywa sztucznego, z mechanicznymi zaczepami do wsporników z jednym obwodem próżniowym. Wymienna górna i dolna płyta mocująca.
Górną część chwytną można obracać o dowolny kąt.
DANE TECHNICZNE:
Wymiary:
125x75x50 mm (± 0,1 mm)*
Masa:
0.70 kg
Nr zamówieniowy:
10.01.12.00497
Wymienna płyta górna: 10.01.12.00011
Wymienna płyta dolna: 10.01.12.00228
Blok mocujący VC-K1 120x50, obrotowy 360°
Blok z tworzywa sztucznego, z mechanicznymi zaczepami do wsporników z jednym obwodem próżniowym. Wymienna górna i dolna płyta mocująca.
Górną część chwytną można obracać o dowolny kąt.
DANE TECHNICZNE:
Wymiary:
120x50x50 mm (± 0,1 mm)*
Masa:
0.70 kg
Nr zamówieniowy:
10.01.12.00825
Wymienna płyta górna: 10.01.12.00012
Wymienna płyta dolna: 10.01.12.00228
Blok mocujący VC-K1 160x128, dociskowy
Blok z aluminium do wsporników z jednym obwodem próżniowym. Mocowany do wspornika oddzielnym zasilaniem. Służy do mechanicznego mocowania bardzo małych i zakrzywionych elementów.
DANE TECHNICZNE:
Wymiary:
160x128x50 mm (± 0.1 mm)*
Masa:
0.60 kg
Nr zamówieniowy:
10.01.12.00781
Wysokość przedmiotu: od 12 do 80 mm
Maks. siła mocująca:
ok. 70kG
Skok łapy mocującej: 10 mm
* przy normalnych warunkach pracy
15
systemy prÛzniowego mocowania PAWEL.qxd
2005-02-03
12:41
Page 16
System próżniowego mocowania VC-K2
• Bloki mocujące typu VC-K2 z podwójnym obwodem próżniowym, H=50 mm
System próżniowego mocowania VC-K2 przeznaczony
jest dla obrabiarek numerycznych z podwójnym obwodem próżniowym. Bloki próżniowe, o wysokości
H=50 mm, są wstępnie mocowane na wspornikach
pierwszym obwodem próżniowym, w celu zabezpieczenia ich przed przesuwaniem się w trakcie pozycjonowania przedmiotu. Włączenie drugiego obwodu
próżniowego powoduje pewne i precyzyjne uchwycenie bloków i przedmiotu na wspornikach.
Parametry techniczne i sposób zamawiania
140
Blok mocujący VC-K2 115x140
Blok z tworzywa sztucznego, do wsporników z dwoma obwodami próżniowymi. Wymienna górna
i dolna płyta mocująca.
DANE TECHNICZNE:
Wymiary:
115x140x50 mm (± 0.06 mm)*
Masa:
0.60 kg
Nr zamówieniowy:
10.01.12.00626
Wymienna płyta górna: 10.01.12.00488
Wymienna płyta dolna: 10.01.12.00798
115
50
75
125
50
125
75
50
140
Blok mocujący VC-K2 115x140 z zaworem dotykowym
Blok z tworzywa sztucznego, do wsporników z dwoma obwodami próżniowymi. Wymienna górna
i dolna płyta mocująca. Zintegrowany zawór dotykowy pozwala na pozostawienie niewykorzystywanego bloku na wsporniku.
DANE TECHNICZNE:
Wymiary:
115x140x50 mm (± 0.06 mm)*
Masa:
0.60 kg
Nr zamówieniowy:
10.01.12.00627
Wymienna płyta górna: 10.01.12.00488
Wymienna płyta dolna: 10.01.12.00798
115
50
75
125
50
125
75
50
16
Blok mocujący VC-K2 125x75 wzdłużny/poprzeczny
Blok z tworzywa sztucznego, do wsporników z dwoma obwodami próżniowymi. Wymienna górna
i dolna płyta mocująca. Stosowany do mocowania wąskich przedmiotów.
DANE TECHNICZNE:
Wymiary:
125x75x50 mm (± 0.06 mm)*
Masa:
0.60 kg
Nr zamówieniowy:
10.01.12.00644 poprzeczny
10.01.12.00628 wzdłużny
Wymienna płyta górna: 10.01.12.00011
Wymienna płyta dolna: 10.01.12.00798
Blok mocujący VC-K2 125x75 z zaworem dotykowym
Blok z tworzywa sztucznego, do wsporników z dwoma obwodami próżniowymi. Wymienna górna i dolna
płyta mocująca. Zintegrowany zawór dotykowy
pozwala na pozostawienie niewykorzystywanego
bloku na wsporniku. Do wąskich przedmiotów.
DANE TECHNICZNE:
Wymiary:
125x75x50 mm (± 0.06 mm)*
Masa:
0.60 kg
Nr zamówieniowy:
10.01.12.00645 poprzeczny
10.01.12.00637 wzdłużny
Wymienna płyta górna: 10.01.12.00011
Wymienna płyta dolna: 10.01.12.00798
* przy normalnych warunkach pracy
systemy prÛzniowego mocowania PAWEL.qxd
2005-02-03
12:41
Page 17
• Bloki mocujące typu VC-K2 z podwójnym obwodem
próżniowym, H=50 mm
Blok mocujący VC-K2 130x30 wzdłużny/poprzeczny
Blok z tworzywa sztucznego, do wsporników z dwoma obwodami próżniowymi. Wymienna górna
i dolna płyta mocująca. Stosowany do mocowania wąskich przedmiotów.
DANE TECHNICZNE:
Wymiary:
130x30x50 mm (± 0.1 mm)*
Masa:
0.60 kg
Nr zamówieniowy:
10.01.12.00646 poprzeczny
10.01.12.00647 wzdłużny
Wymienna płyta górna: 10.01.12.00804 (wargi)
10.01.12.00805 (wsornik)
Wymienna płyta dolna: 10.01.12.00798
30
130
130
30
50
50
140
115
50
125
75
50
120
50
50
Zakres
mocowania:
12–80
h = 50
Ø 135
160
Blok mocujący VC-K2 115x140 do szablonów
Blok z tworzywa sztucznego, do wsporników z dwoma obwodami próżniowymi. Wymienna dolna
płyta mocująca. Górna płyta - niewymienialna
- podzielona na dwie sekcje.
Sekcja 1: Mocowanie szablonu
Sekcja 2: Mocowanie przedmiotu na szablonie
DANE TECHNICZNE:
Wymiary:
115x140x50 mm (± 0.1 mm)*
Masa:
0.70 kg
Nr zamówieniowy:
10.01.12.00636
Wymienna płyta dolna: 10.01.12.00798
Blok mocujący VC-K2 125x75, obrotowy 360°
Blok z tworzywa sztucznego,do wsporników z dwoma obwodami próżniowymi. Wymienna górna
i dolna płyta mocująca. Górną część chwytną można
obracać o dowolny kąt.
DANE TECHNICZNE:
Wymiary:
125x75x50 mm (± 0,1 mm)*
Masa:
0.70 kg
Nr zamówieniowy:
10.01.12.00629
Wymienna płyta górna: 10.01.12.00011
Wymienna płyta dolna: 10.01.12.00798
Blok mocujący VC-K2 120x50, obrotowy 360°
Blok z tworzywa sztucznego, do wsporników z dwoma obwodami próżniowymi. Wymienna górna
i dolna płyta mocująca. Górną część chwytną można
obracać o dowolny kąt.
DANE TECHNICZNE:
Wymiary:
120x50x50 mm (± 0,1 mm)*
Masa:
0.70 kg
Nr zamówieniowy:
10.01.12.00874
Wymienna płyta górna: 10.01.12.00012
Wymienna płyta dolna: 10.01.12.00798
Blok mocujący VC-K2 160x128, dociskowy
Blok z aluminium do wsporników z podwójnym obwodem próżniowym. Służy do mechanicznego
mocowania bardzo małych i zakrzywionych elementów.
DANE TECHNICZNE:
Wymiary:
160x128x50 mm (± 0.1 mm)*
Masa:
0.60 kg
Nr zamówieniowy:
10.01.12.00737
Wysokość przedmiotu: od 12 do 80 mm
Maks. siła mocująca:
ok. 70kG
Skok łapy mocującej: 10 mm
* przy normalnych warunkach pracy
17
systemy prÛzniowego mocowania PAWEL.qxd
2005-02-03
12:41
Page 18
System próżniowego mocowania VC-K2
• Bloki mocujące typu VC-K2 z podwójnym obwodem próżniowym, H=100 mm
System próżniowego mocowania VC-K2 przeznaczony
jest dla obrabiarek numerycznych z podwójnym obwodem próżniowym. Bloki próżniowe, o wysokości
h=100 mm, są wstępnie mocowane na wspornikach
pierwszym obwodem próżniowym, w celu zabezpieczenia ich przed przesuwaniem się w trakcie pozycjonowania przedmiotu. Włączenie drugiego obwodu
próżniowego powoduje pewne i precyzyjne uchwycenie bloków i przedmiotu na wspornikach.
Parametry techniczne i sposób zamawiania
140
115
100
140
Blok mocujący VC-K2 115x140 z trzpieniem unoszącym
Blok z tworzywa sztucznego, do wsporników z dwoma obwodami próżniowymi. Wymienna górna
i dolna płyta mocująca. Zintegrowany system unoszący
- ułatwia pozycjonowanie mocowanego przedmiotu.
DANE TECHNICZNE:
Wymiary:
115x140x100 mm (± 0.06 mm)*
Masa:
0.82 kg
Nr zamówieniowy:
10.01.12.00446
Wymienna płyta górna: 10.01.12.00488
Wymienna płyta dolna: 10.01.12.00798
115
100
75
125
125
100
75
100
50
120
100
120
50
100
18
Blok mocujący VC-K2 115x140
Blok z tworzywa sztucznego, do wsporników z dwoma obwodami próżniowymi. Wymienina górna
i dolna płyta mocująca.
DANE TECHNICZNE:
Wymiary:
115x140x100 mm (± 0.06 mm)*
Masa:
0.77 kg
Nr zamówieniowy:
10.01.12.00445
Wymienna płyta górna: 10.01.12.00488
Wymienna płyta dolna: 10.01.12.00798
Blok mocujący VC-K2 125x75 wzdłużny/poprzeczny
Blok z tworzywa sztucznego, do wsporników z dwoma obwodami próżniowymi. Wymienna górna
i dolna płyta mocująca. Stosowany do mocowania wąskich przedmiotów.
DANE TECHNICZNE:
Wymiary:
125x75x100 mm (± 0.06 mm)*
Masa:
0.63 kg
Nr zamówieniowy:
10.01.12.00447 poprzeczny
10.01.12.00506 wzdłużny
Wymienna płyta górna: 10.01.12.00011
Wymienna płyta dolna: 10.01.12.00798
Blok mocujący VC-K2 120x50 wzdłużny/poprzeczny
Blok z tworzywa sztucznego, do wsporników z dwoma obwodami próżniowymi. Wymienna górna
i dolna płyta mocująca. Stosowany do mocowania wąskich przedmiotów.
DANE TECHNICZNE:
Wymiary:
120x50x100 mm (± 0.06 mm)*
Masa:
0.63 kg
Nr zamówieniowy:
10.01.12.00126 poprzeczny
10.01.12.00853 wzdłużny
Wymienna płyta górna: 10.01.12.00012
Wymienna płyta dolna: 10.01.12.00798
* przy normalnych warunkach pracy
systemy prÛzniowego mocowania PAWEL.qxd
2005-02-03
12:41
Page 19
• Bloki mocujące typu VC-K2 z podwójnym obwodem
próżniowym, H=100 mm
30
130
100
30
130
100
140
115
75
75
125
100
Zakres
mocowania:
12–80
h = 100
Ø 135
160
Blok mocujący VC-K2 130x30 wzdłużny/poprzeczny
Blok z tworzywa sztucznego, do wsporników z dwoma obwodami próżniowymi. Wymienna górna
i dolna płyta mocująca. Stosowany do mocowania wąskich przedmiotów.
DANE TECHNICZNE:
Wymiary:
130x30x100 mm (± 0.1 mm)*
Masa:
0.63 kg
Nr zamówieniowy:
10.01.12.00854 poprzeczny
10.01.12.00855 wzdłużny
Wymienna płyta górna: 10.01.12.00804 (wargi)
10.01.12.00805 (wsornik)
Wymienna płyta dolna: 10.01.12.00798
Blok mocujący VC-K2 115x140 do szablonów
Blok z tworzywa sztucznego, do wsporników z dwoma obwodami próżniowymi. Wymienna dolna
płyta mocująca. Górna płyta - niewymienialna
- podzielona na dwie sekcje.
Sekcja 1: Mocowanie szablonu
Sekcja 2: Mocowanie przedmiotu na szablonie
DANE TECHNICZNE:
Wymiary:
115x140x75 mm (± 0.1 mm)*
Masa:
0.80 kg
Nr zamówieniowy:
10.01.12.00856
Wymienna płyta dolna: 10.01.12.00798
Blok mocujący VC-K2 125x75, obrotowy 90°
Blok z tworzywa sztucznego,do wsporników z dwoma obwodami próżniowymi. Wymienna górna
i dolna płyta mocująca. Górną część chwytną można
obracać w zakresie 0 - 90°.
DANE TECHNICZNE:
Wymiary:
125x75x100 mm (± 0,1 mm)*
Masa:
0.92 kg
Nr zamówieniowy:
10.01.12.00851
Wymienna płyta górna: 10.01.12.00011
Wymienna płyta dolna: 10.01.12.00798
Blok mocujący VC-K2 160x128, dociskowy
Blok z aluminium do wsporników z podwójnym obwodem próżniowym. Za pomocą pierwszego
obowdu próżniowego wstępnie mocowany jest
na wsporniku. Służy do mechanicznego mocowania bardzo małych i zakrzywionych elementów.
DANE TECHNICZNE:
Wymiary:
160x128x100 mm (± 0.1 mm)*
Masa:
1.00 kg
Nr zamówieniowy:
10.01.12.00861
Wysokość przedmiotu: od 12 do 80 mm
Maks. siła mocująca:
ok. 70kG
Skok łapy mocującej: 10 mm
* przy normalnych warunkach pracy
19
