typ22-55-180
1900W
typ22-55-140
1500W
1.6 Nr pomieszcz.
Ø20/20PE-x
Ø20/20PE-x
1.5
1.4
typ22-55-120
1050W
typ22-55-260
2800W
typ22-55-260
2800W
Ø20/20PE-x
Ø20/20PE-x
1.3
Ø25/25PE-x
Qc.o.=10050W
Ø20/20PE-x
1.2

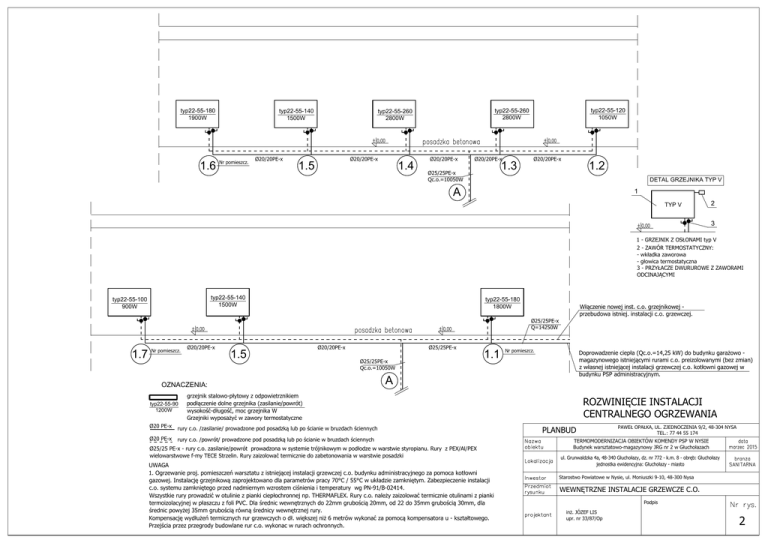

DETAL GRZEJNIKA TYP V
A
1
TYP V
2
3
1 - GRZEJNIK Z OSŁONAMI typ V
2 - ZAWÓR TERMOSTATYCZNY:
- wkładka zaworowa
- głowica termostatyczna
3 - PRZYŁACZE DWURUROWE Z ZAWORAMI
ODCINAJĄCYMI
typ22-55-140
1500W
typ22-55-100
900W
typ22-55-180
1800W
Włączenie nowej inst. c.o. grzejnikowej przebudowa istniej. instalacji c.o. grzewczej.
Ø25/25PE-x
Q=14250W
1.7 Nr pomieszcz.
Ø20/20PE-x
1.5
Ø20/20PE-x
Ø25/25PE-x
Ø25/25PE-x
Qc.o.=10050W
OZNACZENIA:
typ22-55-90
1200W
1.1
Nr pomieszcz.
Doprowadzenie ciepła (Qc.o.=14,25 kW) do budynku garażowo magazynowego istniejącymi rurami c.o. preizolowanymi (bez zmian)
z własnej istniejącej instalacji grzewczej c.o. kotłowni gazowej w
budynku PSP administracyjnym.
A
grzejnik stalowo-płytowy z odpowietrznikiem
podłączenie dolne grzejnika (zasilanie/powrót)
wysokość-długość, moc grzejnika W
Grzejniki wyposażyć w zawory termostatyczne
Ø20 PE-x
rury c.o. /zasilanie/ prowadzone pod posadzką lub po ścianie w bruzdach ściennych
Ø20 PE-x
rury c.o. /powrót/ prowadzone pod posadzką lub po ścianie w bruzdach ściennych
Ø25/25 PE-x - rury c.o. zasilanie/powrót prowadzona w systemie trójnikowym w podłodze w warstwie styropianu. Rury z PEX/Al/PEX
wielowarstwowe f-my TECE Strzelin. Rury zaizolować termicznie do zabetonowania w warstwie posadzki
UWAGA
1. Ogrzewanie proj. pomieszczeń warsztatu z istniejącej instalacji grzewczej c.o. budynku administracyjnego za pomoca kotłowni
gazowej. Instalację grzejnikową zaprojektowano dla parametrów pracy 70°C / 55°C w układzie zamkniętym. Zabezpieczenie instalacji
c.o. systemu zamkniętego przed nadmiernym wzrostem ciśnienia i temperatury wg PN-91/B-02414.
Wszystkie rury prowadzić w otulinie z pianki ciepłochronnej np. THERMAFLEX. Rury c.o. należy zaizolować termicznie otulinami z pianki
termoizolacyjnej w płaszczu z foli PVC. Dla średnic wewnętrznych do 22mm grubością 20mm, od 22 do 35mm grubością 30mm, dla
średnic powyżej 35mm grubością równą średnicy wewnętrznej rury.
Kompensację wydłużeń termicznych rur grzewczych o dł. większej niż 6 metrów wykonać za pomocą kompensatora u - kształtowego.
Przejścia przez przegrody budowlane rur c.o. wykonac w rurach ochronnych.
ROZWINIĘCIE INSTALACJI
CENTRALNEGO OGRZEWANIA
PLANBUD
PAWEŁ OPAŁKA, UL. ZJEDNOCZENIA 9/2, 48-304 NYSA
TEL.: 77 44 55 174
TERMOMODERNIZACJA OBIEKTÓW KOMENDY PSP W NYSIE
Budynek warsztatowo-magazynowy JRG nr 2 w Głuchołazach
ul. Grunwaldzka 4a, 48-340 Głuchołazy, dz. nr 772 - k.m. 8 - obręb: Głuchołazy
jednostka ewidencyjna: Głuchołazy - miasto
Starostwo Powiatowe w Nysie, ul. Moniuszki 9-10, 48-300 Nysa
WEWNĘTRZNE INSTALACJE GRZEWCZE C.O.
Podpis
inż. JÓZEF LIS
upr. nr 33/87/Op
