Nowe podzespoły EP9/99 - Elektronika Praktyczna

NOWE
PODZESPOŁY

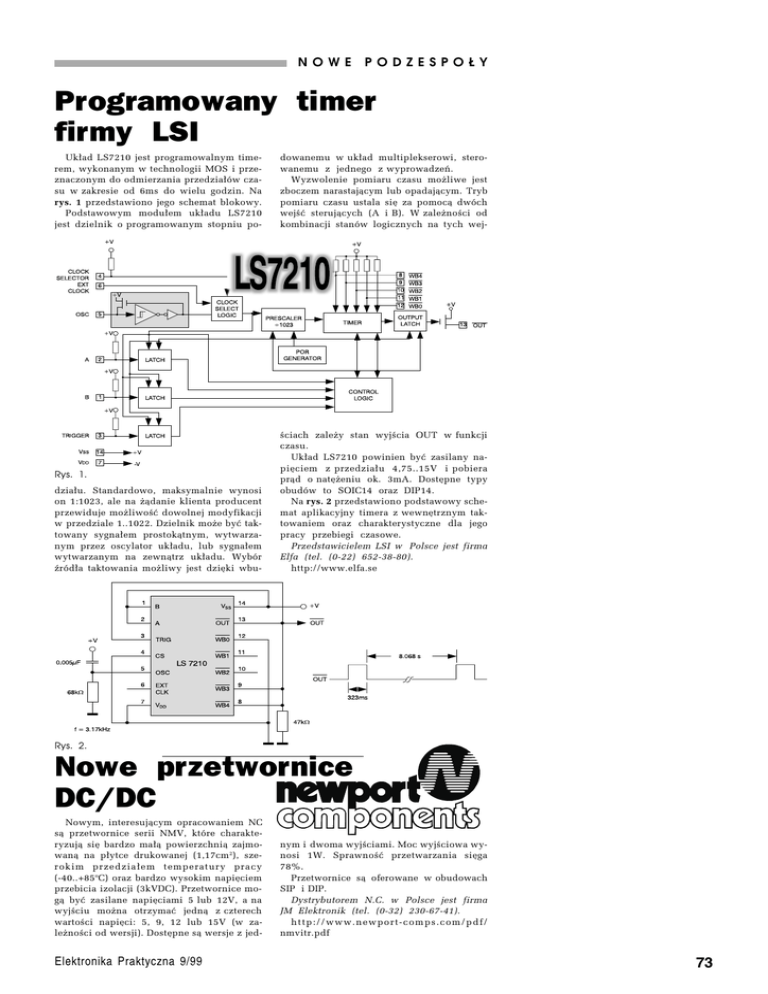

Programowany timer
firmy LSI
Uk³ad LS7210 jest programowalnym timerem, wykonanym w†technologii MOS i†przeznaczonym do odmierzania przedzia³Ûw czasu w†zakresie od 6ms do wielu godzin. Na
rys. 1 przedstawiono jego schemat blokowy.
Podstawowym modu³em uk³adu LS7210
jest dzielnik o†programowanym stopniu po-
Rys. 1.
dzia³u. Standardowo, maksymalnie wynosi
on 1:1023, ale na ø¹danie klienta producent
przewiduje moøliwoúÊ dowolnej modyfikacji
w†przedziale 1..1022. Dzielnik moøe byÊ taktowany sygna³em prostok¹tnym, wytwarzanym przez oscylator uk³adu, lub sygna³em
wytwarzanym na zewn¹trz uk³adu. WybÛr
ürÛd³a taktowania moøliwy jest dziÍki wbu-
dowanemu w†uk³ad multiplekserowi, sterowanemu z jednego z†wyprowadzeÒ.
Wyzwolenie pomiaru czasu moøliwe jest
zboczem narastaj¹cym lub opadaj¹cym. Tryb
pomiaru czasu ustala siÍ za pomoc¹ dwÛch
wejúÊ steruj¹cych (A i†B). W†zaleønoúci od
kombinacji stanÛw logicznych na tych wej-
úciach zaleøy stan wyjúcia OUT w†funkcji
czasu.
Uk³ad LS7210 powinien byÊ zasilany napiÍciem z†przedzia³u 4,75..15V i†pobiera
pr¹d o†natÍøeniu ok. 3mA. DostÍpne typy
obudÛw to SOIC14 oraz DIP14.
Na rys. 2 przedstawiono podstawowy schemat aplikacyjny timera z†wewnÍtrznym taktowaniem oraz charakterystyczne dla jego
pracy przebiegi czasowe.
Przedstawicielem LSI w†Polsce jest firma
Elfa (tel. (0-22) 652-38-80).
http://www.elfa.se
Rys. 2.
Nowe przetwornice
DC/DC
Nowym, interesuj¹cym opracowaniem NC
s¹ przetwornice serii NMV, ktÛre charakteryzuj¹ siÍ bardzo ma³¹ powierzchni¹ zajmowan¹ na p³ytce drukowanej (1,17cm 2), szerokim przedzia³em temperatury pracy
(-40..+85 oC) oraz bardzo wysokim napiÍciem
przebicia izolacji (3kVDC). Przetwornice mog¹ byÊ zasilane napiÍciami 5†lub 12V, a†na
wyjúciu moøna otrzymaÊ jedn¹ z†czterech
wartoúci napiÍci: 5, 9, 12 lub 15V (w zaleønoúci od wersji). DostÍpne s¹ wersje z†jed-
Elektronika Praktyczna 9/99
nym i†dwoma wyjúciami. Moc wyjúciowa wynosi 1W. SprawnoúÊ przetwarzania siÍga
78%.
Przetwornice s¹ oferowane w†obudowach
SIP i†DIP.
Dystrybutorem N.C. w†Polsce jest firma
JM Elektronik (tel. (0-32) 230-67-41).
http://www.newport-comps.com/pdf/
nmvitr.pdf
73
NOWE
PODZESPOŁY
MAX1617A − zdalny/lokalny
czujnik temperatury z szeregowym
interfejsem SMBus
MAX1617A jest precyzyjnym, cyfrowym
termometrem, ktÛry moøe mierzyÊ temperaturÍ za poúrednictwem oddalonego czujnika
lub lokaln¹ temperaturÍ w³asnej obudowy.
Oddalonym czujnikiem jest tranzystor pracuj¹cy jako dioda (z³¹cze baza-emiter) - typowo
jest to tani i†³atwy w†montaøu tranzystor np-n 2N3904, ktÛry zastÍpuje konwencjonalnie
stosowane termistory lub termopary. Dok³adnoúÊ przy pomiarze zdalnym, bez kalibracji,
wynosi ±3oC†dla tranzystorÛw od rÛønych
producentÛw. Uk³ad moøe takøe mierzyÊ temperaturÍ innych uk³adÛw scalonych, jak mikroprocesory, ktÛre zawieraj¹ wewn¹trz tranzystor po³¹czony diodowo.
Dwuprzewodowy interfejs szeregowy odbiera ze standardowej magistrali SMBus (System
Management Bus) polecenia zapisu (Write Byte), wys³ania (Send Byte) i†odbioru (Receive
Byte) bajtu, za poúrednictwem ktÛrych moøna
zaprogramowaÊ progi (dolny i†gÛrny) temperatur alarmowych lub odczytaÊ dan¹ temperaturÍ. Dane sk³adaj¹ siÍ z†7†bitÛw modu³u
wartoúci i†bitu znaku. Wynik jest w†kodzie
uzupe³nieniowym do 2 (rozdzielczoúÊ 1oC).
Pomiary mog¹ byÊ wykonywane automatycznie i†autonomicznie, z†szybkoúci¹ przetwarzania zaprogramowan¹ przez uøytkownika. Uk³ad
moøe byÊ teø zaprogramowany do pracy w†trybie pojedynczego pomiaru. Regulowany czas
pomiaru umoøliwia uøytkownikowi sterowanie poborem pr¹du zasilania.
Uk³ad MAX1617A jest prawie identyczny
z†wczeúniejszym uk³adem MAX1617, ale ma
poprawione charakterystyki czasowe magistrali SMBus, poprawion¹ odpornoúÊ na kolizje na magistrali, kod identyfikacyjny producenta i†elementu, dostÍpny poprzez interfejs szeregowy oraz funkcjÍ resetu po w³¹czeniu zasilania, ktÛra moøe wymusiÊ reset
adresu podporz¹dkowanego przez interfejs
szeregowy.
Uk³ad pobiera maksymalnie 70µA (w trybie
automatycznej konwersji) i†typowo 3µA w†stanie oczekiwania. Jest zasilany napiÍciem z†zakresu 3..5V i†montowany w†miniaturowej 16wyprowadzeniowej obudowie QSOP.
Przedstawicielem Maxima w†Polsce jest
firma SE Spezial Electronic (tel. (0-95) 75805-72).
http://209.1.238.250/arpdf/1964.pdf
Rys. 3.
Transceiver CAN firmy
Philips opracowa³ nowy uk³ad scalonego
transceivera CAN (ang. Control Area Network) - TJA1054, ktÛry jest przystosowany do
pracy w†samochodowych aplikacjach IVN
(ang. In-Vehicle Network). Nowy uk³ad jest
w†pe³ni kompatybilny z†dotychczas produkowanymi, dziÍki czemu moøe zast¹piÊ wszystkie do tej pory produkowane przez Philipsa
transceivery ìlow-speed CANî (do 125kb/s).
TJA1054 charakteryzuje siÍ natomiast
znacznie mniejsz¹ emisj¹ zak³ÛceÒ elektromagnetycznych i†wiÍksz¹ odpornoúci¹ na zak³Ûcenia generowane w†instalacji elektrycznej samochodu.
74
Uk³ady TJA1054 s¹ obecnie dostÍpne w†obudowach
SOI, przystosowanych do montaøu SMD.
Przedstawicielami Philipsa
w†Polsce s¹ firmy: Avnet (tel.
(0-22) 634-47-36), Eurodis (tel.
(0-71) 367-17-11), Macropol (tel.
0-22) 822-58-82) i Spoerle (tel.
(0-22) 646-52-27).
http://www-eu3.semiconductors.com/acrobat/datasheets/
TJA1054_1.pdf
Elektronika Praktyczna 9/99
NOWE
PODZESPOŁY
TS80C51Rx2
Szybkie mikrokontrolery '51
Uk³ady rodziny TS80C51Rx2 Temica, to
8-bitowe mikrokontrolery oparte na standardowej architekturze Intela 80C51, kompatybilne z†80C52. Stanowi¹ one now¹ jakoúÊ
wúrÛd mikrokontrolerÛw rodziny '51, oferuj¹c zwiÍkszone rozmiary pamiÍci, duø¹ czÍstotliwoúÊ pracy i†rozszerzone funkcje. W†tej
rodzinie s¹ dostÍpne wersje z†pamiÍci¹ ROM,
OTP, EPROM i†bez pamiÍci programu.
TS80C51Rx2 dysponuj¹ pamiÍci¹ ROM/
EPROM (16/32/64KB), 256B wewnÍtrznej pamiÍci RAM, systemem przerwaÒ o†siedmiu
ürÛd³ach i†czterech poziomach priorytetu, co
najmniej czterema 8-bitowymi portami I/O,
wewnÍtrznym oscylatorem i†trzema 16-bitowymi timerami/licznikami.
Dodatkowo, TS80C51Rx2 zawiera jednostkÍ programowalnego licznika (Programmable Counter Array - PCA) z†funkcjami compare/capture i†PWM, rozszerzon¹ pamiÍÊ
RAM (XRAM) o†pojemnoúci 256B lub 768B,
sprzÍtowy timer watchdog, bardziej uniwersalny kana³ szeregowy u³atwiaj¹cy komunikacjÍ wieloprocesorow¹ (EUART), mechanizm zwiÍkszenia szybkoúci X2 (6 cykli
zegara na cykl maszynowy), umoøliwiaj¹cy
osi¹ganie wewnÍtrznej czÍstotliwoúci taktowania do 60MHz, przy zastosowaniu kwar-
cu 30MHz i†podwÛjny wskaünik danych.
W†trybie Once jest moøliwa wewn¹trzuk³adowa emulacja.
Konstrukcja mikrokontrolera umoøliwia
zmniejszenie poboru mocy systemu przez
zmniejszenie czÍstotliwoúci zegara do dowolnej wartoúci, nawet rÛwnej zero, bez utraty danych.
TS80C51Rx2 dysponuje dwoma wybieranymi programowo trybami zmniejszenia aktywnoúci w†celu dalszej redukcji poboru mocy. W†trybie Idle praca CPU jest zamroøona,
a†timery, port szeregowy i†system przerwaÒ
ci¹gle aktywne. W†trybie Power-Down jest
zabezpieczona pamiÍÊ RAM, a†wszystkie pozosta³e funkcje s¹ wy³¹czone.
Uk³ad pracuje w†temperaturach z†zakresu
komercyjnego (0...70 oC) lub przemys³owego
(-40...85 o C) przy zasilaniu 4,5...5V lub
2,7...5,5V. S¹ dostÍpne wersje w†obudowach
PDIL40, PLCC44, VQFP44, CQPJ44 (z okienkiem), CDIL40 (z okienkiem), PLCC68,
VQFP64 i†JLCC68 (z okienkiem).
Przedstawicielami Temica w†Polsce s¹ firmy: EBV (tel. (0-71) 342-29-44) i Macropol
(tel. (0-22) 822-43-37).
http://www.temic-semi.com/pdf/
80c51rx2.pdf
Rys. 4.
Wersje TS80C51Rx2
PDIL40, PLCC44, VQFP44
ROM (B)
EPROM (B)
XRAM (B)
Cała RAM (B)
Linie I/O
TS80C51RA2
0
0
256
512
32
TS80C51RD2
0
0
768
1024
32
TS83C51RB2
16k
0
256
512
32
TS83C51RC2
32k
0
256
512
32
TS83C51RD2
64k
0
768
1024
32
TS87C51RB2
0
16k
256
512
32
TS87C51RC2
0
32k
256
512
32
TS87C51RD2
0
64k
768
1024
32
Linie I/O
PLCC68, VQFP64
ROM (B)
EPROM (B)
XRAM (B)
Cała RAM (B)
TS80C51RD2
0
0
768
1024
48
TS83C51RD2
64k
0
768
1024
48
TS87C51RD2
0
64k
768
1024
48
Elektronika Praktyczna 9/99
75
NOWE
PODZESPOŁY
Imię:...........................................................
Nazwisko:...................................................
Adres:.........................................................
......................................................................
.....................................................................
......................................................................
.....................................................................
Kupon należy
wypełnić, wyciąć
............................................................................................................................................................................
2. Jaką moc mierza układy SA9603 firmy Sames?
............................................................................................................................................................................
1. Czym charakteryzują się procesory rodziny ST72?
i przesłać
na adres redakcji
(podany na
odwrocie)
Pytania
konkursowe
76
NOWE
PODZESPOŁY
Nowe układy do pomiaru
energii elektrycznej
Jedn¹ ze specjalnoúci Samesa s¹ specjalizowane uk³ady scalone do pomiaru energii
elektrycznej. Tym razem firma zaoferowa³a
trzy nowe opracowania: SA9604A, SA9603B
i†SA9602H. Uk³ady nadaj¹ siÍ idealnie do
dok³adnych przyrz¹dÛw pomiarowych energii/mocy, ktÛre musz¹ spe³niaÊ surowe wymagania IEC i†ANSI.
Pierwszy z†uk³adÛw, SA9604A, jest kompletnym przyrz¹dem trÛjfazowym. Mierzy
energiÍ czynn¹, biern¹, úrednie napiÍcie oraz
czÍstotliwoúÊ sieci dla kaødej fazy. Dostarcza
dodatkowej informacji o†sekwencji faz.
Zmierzone wartoúci uk³ad przechowuje
w†24-bitowych rejestrach. Informacja o†przejúciu napiÍcia sieciowego przez zero jest dostÍpna na oddzielnym wyprowadzeniu. Sterowanie uk³adem i†pobieranie z†niego danych pomiarowych odbywa siÍ poprzez ³atwy w†uøyciu 3-przewodowy interfejs szeregowy umoøliwiaj¹cy ³¹czenie kaskadowe.
SA9603B to rÛwnieø kompletny miernik
energii o†podobnych funkcjach co SA9604A.
W†odrÛønieniu od niego jest miernikiem jednofazowym. SA9602H jest rÛwnieø miernikiem jednofazowym, ale umoøliwia pomiar
przep³ywu energii w†dwÛch kierunkach. Ponadto rÛøni siÍ od poprzednich rodzajem
zastosowanego wyjúcia. Mierzona energia jest
przetwarzana na proporcjonalne impulsy wyjúciowe. Informacja o†kierunku przep³ywu
energii jest dostÍpna na oddzielnym wyprowadzeniu. Moøna j¹ rÛwnieø obliczyÊ na
podstawie szerokoúci impulsÛw wyjúciowych, dziÍki temu po³¹czenie z†pozosta³¹
czÍúci¹ uk³adu miernika moøe byÊ jednoprzewodowe. Jak poprzednio, o†przejúciu napiÍcia sieci przez zero informuje stan odpowiedniego wyprowadzenia.
Wszystkie trzy uk³ady pracuj¹ przy zasilaniu pojedynczym 5V lub symetrycznym ±2,5V. Typowy pobÛr pr¹du SA9604A
wynosi 15mA, a†dwÛch pozosta³ych 5mA.
WewnÍtrzne ürÛd³o napiÍcia odniesienia
(1,2V) czyni pomiary niewraøliwymi na
zmiany zasilania i†temperatury. Dok³adnoúÊ pomiaru jest lepsza niø 0,5% w†zakresie dynamicznym co najmniej 200:1.
Typowo przyrz¹dy pracuj¹ w†zakresie dynamicznym ponad 1000:1, z†dok³adnoúci¹
lepsz¹ niø 1%. Obwody obrÛbki sygna³u
uk³adÛw dok³adnie przetwarzaj¹ harmoniczne do 5kHz.
Przyrz¹dy s¹ dostÍpne w†20-wyprowadzeniowych obudowach DIP lub SOIC,
a†SA9602H dodatkowo w†14-wyprowadzeniowej obudowie DIP.
Przedstawicielem firmy Sames w†Polsce
jest firma Iwanejko (tel. (0-22) 632-83-95).
SA9604A: http://www.sames.co.za/emsheet/7190.pdf
SA9603B: http://www.sames.co.za/emsheet/7183.pdf
SA9602H: http://www.sames.co.za/emsheet/7149.pdf
Rys. 5.
Elektronika Praktyczna 9/99
