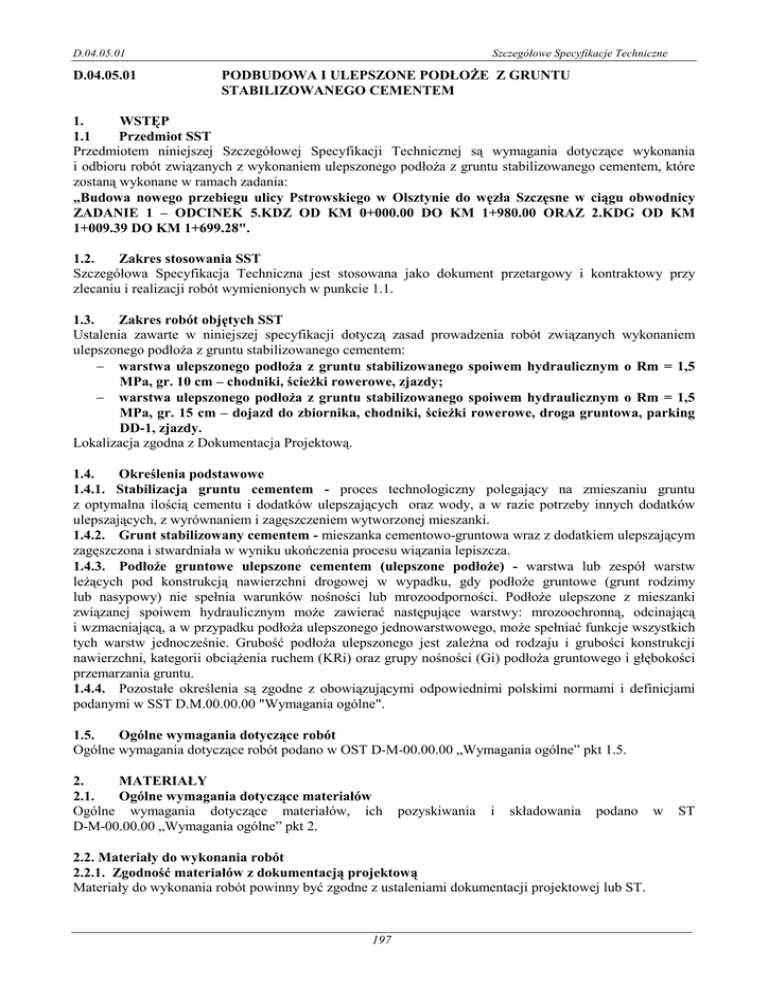

D.04.05.01
D.04.05.01
Szczegółowe Specyfikacje Techniczne
PODBUDOWA I ULEPSZONE PODŁOŻE Z GRUNTU
STABILIZOWANEGO CEMENTEM
1.
WSTĘP
1.1
Przedmiot SST
Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej są wymagania dotyczące wykonania
i odbioru robót związanych z wykonaniem ulepszonego podłoża z gruntu stabilizowanego cementem, które
zostaną wykonane w ramach zadania:
„Budowa nowego przebiegu ulicy Pstrowskiego w Olsztynie do węzła Szczęsne w ciągu obwodnicy
ZADANIE 1 – ODCINEK 5.KDZ OD KM 0+000.00 DO KM 1+980.00 ORAZ 2.KDG OD KM
1+009.39 DO KM 1+699.28".
1.2.
Zakres stosowania SST
Szczegółowa Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy
zlecaniu i realizacji robót wymienionych w punkcie 1.1.
1.3.
Zakres robót objętych SST
Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych wykonaniem
ulepszonego podłoża z gruntu stabilizowanego cementem:
− warstwa ulepszonego podłoża z gruntu stabilizowanego spoiwem hydraulicznym o Rm = 1,5
MPa, gr. 10 cm – chodniki, ścieżki rowerowe, zjazdy;
− warstwa ulepszonego podłoża z gruntu stabilizowanego spoiwem hydraulicznym o Rm = 1,5
MPa, gr. 15 cm – dojazd do zbiornika, chodniki, ścieżki rowerowe, droga gruntowa, parking
DD-1, zjazdy.
Lokalizacja zgodna z Dokumentacja Projektową.
1.4.
Określenia podstawowe
1.4.1. Stabilizacja gruntu cementem - proces technologiczny polegający na zmieszaniu gruntu
z optymalna ilością cementu i dodatków ulepszających oraz wody, a w razie potrzeby innych dodatków
ulepszających, z wyrównaniem i zagęszczeniem wytworzonej mieszanki.
1.4.2. Grunt stabilizowany cementem - mieszanka cementowo-gruntowa wraz z dodatkiem ulepszającym
zagęszczona i stwardniała w wyniku ukończenia procesu wiązania lepiszcza.
1.4.3. Podłoże gruntowe ulepszone cementem (ulepszone podłoże) - warstwa lub zespół warstw
leżących pod konstrukcją nawierzchni drogowej w wypadku, gdy podłoże gruntowe (grunt rodzimy
lub nasypowy) nie spełnia warunków nośności lub mrozoodporności. Podłoże ulepszone z mieszanki
związanej spoiwem hydraulicznym może zawierać następujące warstwy: mrozoochronną, odcinającą
i wzmacniającą, a w przypadku podłoża ulepszonego jednowarstwowego, może spełniać funkcje wszystkich
tych warstw jednocześnie. Grubość podłoża ulepszonego jest zależna od rodzaju i grubości konstrukcji
nawierzchni, kategorii obciążenia ruchem (KRi) oraz grupy nośności (Gi) podłoża gruntowego i głębokości
przemarzania gruntu.
1.4.4. Pozostałe określenia są zgodne z obowiązującymi odpowiednimi polskimi normami i definicjami
podanymi w SST D.M.00.00.00 "Wymagania ogólne".
1.5.
Ogólne wymagania dotyczące robót
Ogólne wymagania dotyczące robót podano w OST D-M-00.00.00 „Wymagania ogólne” pkt 1.5.
2.
MATERIAŁY
2.1.
Ogólne wymagania dotyczące materiałów
Ogólne wymagania dotyczące materiałów, ich
D-M-00.00.00 „Wymagania ogólne” pkt 2.
pozyskiwania
i
składowania
podano
2.2. Materiały do wykonania robót
2.2.1. Zgodność materiałów z dokumentacją projektową
Materiały do wykonania robót powinny być zgodne z ustaleniami dokumentacji projektowej lub ST.
197
w
ST
Szczegółowe Specyfikacje Techniczne
D.04.05.01
2.2.2. Materiały wchodzące w skład mieszanki
Materiałami stosowanymi do wytwarzania mieszanek gruntu ulepszonego cementem są: grunty, cement i
woda.
2.2.3. Grunty do stabilizacji cementem
Do wykonania warstw stabilizowanych cementem wraz z dodatkami ulepszającymi za przydatne można
uznać grunty, które spełniają wymagania podane w tablicy 1.
Tablica 1. Wymagania dla gruntów do stabilizacji cementem wraz z dodatkami ulepszającymi
Lp.
Wyszczególnienie właściwości
Wymagania
Badania według
1. Uziarnienie
PN-B-04481
- ziarn przechodzących przez sito # 40 mm,
100
%(m/m)
50-100
- ziarn przechodzących przez sito # 4mm, %(m/m)
10-100
- ziarn przechodzących przez sito # 0,25mm,
0-100
%(m/m)
- ziarn przechodzących przez sito # 0,05 mm,
%(m/m)
2. Granica płynności, %, poniżej
40
PN-B-04481
3. Wskaźnik plastyczności, %, poniżej
15
PN-B-04481
4. Wskaźnik stężenia jonów wodorowych pH
5-8
PN-B-04481
5. Zawartość części organicznych, %, poniżej
2
PN-B-04481
6. Zawartość siarczanów w przeliczeniu na SO3, %,
1
PN-78/B-06714/28
poniżej
Decydującym sprawdzianem przydatności gruntu do stabilizacji cementem wraz z dodatkami ulepszającymi
są wyniki wytrzymałości na ściskanie próbek gruntu stabilizowanego spoiwem.
Właściwości gruntu stabilizowanego cementem powinny być zgodne z wymaganiami określonymi w tablicy
2.
Tablica 2. Właściwości mieszanki cementowo-gruntowej
Rodzaj warstwy w konstrukcji nawierzchni drogowej
Górna część warstwy ulepszonego podłoża gruntowego
o grubości, co najmniej 10cm w przypadku budowy
nawierzchni dróg obciążonych ruchem kategorii KR5 i
KR6 lub górna część warstwy ulepszenia słabego
podłoża z gruntów wątpliwych i wysadzi nowych
Dolna część warstwy ulepszonego podłoża gruntowego
w przypadku posadowienia konstrukcji nawierzchni na
podłożu z gruntów wrażliwych na działanie mrozu i
wody (wątpliwych i wysadzi nowych)
Wytrzymałość na ściskanie [MPa]
R7
R28
Wskaźnik
mrozoodporności
Od 1,0 do 1,6
Od 1,5 do 2,5
0,6 1).2)
-
Od 0,5 do 1,5
0,6 1).2)
1)
Oznaczenie wskaźnika mrozoodporności próbek obowiązuje w przypadku stabilizacji cementem gruntów
średnio- i bardzo spoistych oraz gruntów z zawartością części organicznych powyżej 2%, albo gruntów
kwaśnych o pH≤5 lub przy dodaniu popiołów lotnych w ilości większej niż cementu (PN-S-96012)
2)
Stabilizacja gruntów spoistych powinna spełniać wymagania zawarte w normie PN-EN 14227-15.
2.2.4. Cement
Należy stosować cement wg PN-EN 197-1, np. CEM I, klasy 32,5 N, 42,5 N, 52,5 N.
Przechowywanie cementu dostarczonego:
a) w workach, co najmniej trzywarstwowych, o masie np. 50 kg – do 10 dni w miejscach zadaszonych na
otwartym terenie o podłożu twardym i suchym oraz do terminu trwałości podanego przez producenta w
pomieszczeniach o szczelnym dachu i ścianach oraz podłogach suchych i czystych. Cement na paletach
magazynuje się z dopuszczalną wysokością 3 palet, cement niespaletowany układa się w stosy płaskie o
liczbie 12 warstw (dla worków trzywarstwowych),
b) luzem – przechowuje się w magazynach specjalnych (zbiornikach stalowych, betonowych)
przystosowanych do pneumatycznego załadowania i wyładowania.
198
D.04.05.01
Szczegółowe Specyfikacje Techniczne
2.2.5. Woda zarobowa
Woda zarobowa powinna być zgodna z PN-EN 1008.
2.2.6. Dodatki
W przypadkach uzasadnionych mieszanka może zawierać dodatki, które powinny być uwzględnione w
projekcie mieszanki.
Dodatki powinny być o sprawdzonym działaniu jak np. mielony granulowany żużel wielkopiecowy lub
popiół lotny pod warunkiem, że odpowiada ona wymaganiom europejskiej lub krajowej aprobaty
technicznej.
2.2.7. Domieszki
Domieszki powinny być zgodne z PN-EN 934-2.
Jeżeli w mieszance przewiduje się zastosowanie środków przyspieszających lub opóźniających wiązanie,
należy to uwzględnić przy projektowaniu składu mieszanki.
3. SPRZĘT
3.1. Ogólne wymagania dotyczące sprzętu
Ogólne wymagania dotyczące sprzętu podano w ST D-M-00.00.00 „Wymagania ogólne” pkt 3.
3.2. Sprzęt stosowany do wykonania robót
Przy wykonywaniu robót Wykonawca w zależności od potrzeb, powinien wykazać się możliwością
korzystania ze sprzętu dostosowanego do przyjętej metody robót, jak:
− wytwórnia stacjonarna lub mobilna do wytwarzania mieszanki,
− mieszarka do wymieszania na miejscu gruntu z cementem,
− układarka lub równiarka rozkładania mieszanki,
− spycharka lub równiarka do spulchnienia gruntu,
− ciężkie szablony do wyprofilowania warstwy,
− rozsypywarka z osłonami przeciwpylnymi i szczelinami o regulowanej szerokości do rozsypywania
spoiwa,
− przewoźne zbiorniki na wodę, z urządzeniami do równomiernego i kontrolowanego dozowania wody,
− walce ogumione i stalowe wibracyjne lub statyczne do zagęszczania,
− zagęszczarki płytowe, ubijaki mechaniczne lub małe walce wibracyjne do zagęszczania w miejscach
utrudnionych.
Sprzęt powinien odpowiadać wymaganiom określonym w dokumentacji projektowej, ST, instrukcjach
producentów lub propozycji Wykonawcy i powinien być zaakceptowany przez Inżyniera.
4.
TRANSPORT
4.1.
Wymagania ogólne dotyczące transportu
Wymagania ogólne dotyczące transportu podano w SST D.M.00.00.00 „Wymagania ogólne”.
4.2.
Transport materiałów
Materiały sypkie można przewozić dowolnymi środkami transportu, w warunkach zabezpieczających je
przed zanieczyszczeniem, zmieszaniem z innymi materiałami i nadmiernym zawilgoceniem.
Cement w workach może być przewożony samochodami krytymi, wagonami towarowymi i innymi środkami
transportu, w sposób nie powodujący uszkodzeń opakowania. Worki na paletach układa się po 5 warstw po
4 szt. w warstwie. Worki niespaletowane układa się na płask w wysokości do 10 warstw. Cement luzem
przewozi się w zbiornikach (wagonach, samochodach), czystych i nie zanieczyszczanych podczas
transportu. Środki transportu powinny być wyposażone we wsypy i urządzenia do wyładowania cementu.
Woda może być dostarczana wodociągiem lub przewoźnymi zbiornikami wody.
Inne materiały należy przewozić w sposób zalecony przez producentów i dostawców, nie powodując
pogorszenia ich walorów użytkowych.
5.
WYKONANIE ROBÓT
5.1.
Ogólne zasady wykonania robót
Ogólne zasady wykonania robót podano w OST D-M-00.00.00 „Wymagania ogólne”.
199
Szczegółowe Specyfikacje Techniczne
D.04.05.01
5.2.
Roboty przygotowawcze
Przed przystąpieniem do robót należy, na podstawie dokumentacji projektowej, ST lub wskazań Inżyniera:
– ustalić lokalizację robót,
– przeprowadzić obliczenia i pomiary niezbędne do szczegółowego wytyczenia robót oraz ustalenia danych
wysokościowych,
– usunąć przeszkody utrudniające wykonanie robót,
– wprowadzić oznakowanie drogi na okres robót,
– zgromadzić materiały i sprzęt potrzebne do rozpoczęcia robót.
Można dodatkowo korzystać z ST D-01.00.00 przy robotach przygotowawczych oraz z ST D-02.00.00 przy
występowaniu robót ziemnych.
5.3. Skład mieszanki cementowo-gruntowej i cementowo-kruszywowej
Zawartość cementu w mieszance nie może przekraczać wartości podanych w tablicy 3. Zaleca się taki dobór
mieszanki, aby spełnić wymagania wytrzymałościowe określone w p. 2, przy jak najmniejszej zawartości
cementu.
Tablica 3. Maksymalna zawartość cementu w mieszance cementowo-gruntowej lub w mieszance kruszywa
stabilizowanego cementem dla poszczególnych warstw podbudowy i ulepszonego podłoża
Maksymalna zawartość cementu, % w stosunku do masy
Lp.
Kategoria
suchego gruntu lub kruszywa
ruchu
podbudowa
podbudowa
ulepszone
podłoże
zasadnicza
pomocnicza
1
KR 2 do KR 6
-
6
8
2
KR 1
8
10
10
Zawartość wody w mieszance powinna odpowiadać wilgotności optymalnej, określonej według normalnej
próby Proctora, zgodnie z PN-B-04481 [2], z tolerancją +10%, -20% jej wartości.
Zaprojektowany skład mieszanki powinien zapewniać otrzymanie w czasie budowy właściwości gruntu lub
kruszywa stabilizowanego cementem zgodnych z wymaganiami określonymi w tablicy 2.
5.4.
Warunki przystąpienia do robót
Warstwa z gruntu stabilizowanego cementem wraz z dodatkami ulepszającymi nie może być wykonywana
wtedy, gdy temperatura powietrza spadła poniżej 5ºC oraz wtedy, gdy podłoże jest zamarznięte i podczas
opadów deszczu.
5.5.
Przygotowanie podłoża
Podłoże pod warstwę stabilizowana cementem powinno być przygotowane i odebrane zgodnie
z zasadami określonymi w odpowiednich ST.
5.6.
Metody wykonywania warstwy stabilizowanej cementem
Dopuszcza się następujące metody wykonywania warstwy stabilizowanej cementem:
- stabilizacja metoda mieszania „na miejscu” (pod warunkiem uzyskania jednorodności warstw
oraz parametrów wytrzymałościowych);
- stabilizacja metoda mieszania w mieszarkach stacjonarnych.
5.7.
Zagęszczanie warstwy
Zagęszczanie warstwy należy kontynuować do osiągnięcia wskaźnika zagęszczenia mieszanki IS≥1,0,
określonego w PN-S-96012.
Wszelkie miejsca luźne, rozsegregowane, spękane podczas zagęszczania lub w inny sposób wadliwe, muszą
być naprawiane przez zerwanie warstwy na pełną grubość, wbudowanie nowej mieszanki o odpowiednim
składzie i ponowne zagęszczenie.
5.8.
Spoiny robocze
W miarę możliwości należy unikać podłużnych spoin roboczych, poprzez wykonanie warstwy na całej
szerokości.
200
D.04.05.01
Szczegółowe Specyfikacje Techniczne
5.9.
Pielęgnacja wykonanej warstwy
Pielęgnacja powinna być przeprowadzona według jednego z następujących sposobów:
- utrzymanie w stanie wilgotnym poprzez kilkakrotne skrapianie woda w ciągu dnia, w czasie od 7
do 10 dni.
- przykrycie warstwą pospółki lub kruszywa łamanego 0/31,5 i utrzymywanie jej w stanie wilgotnym od 710 dni.
Inne sposoby pielęgnacji i inne materiały przeznaczone do pielęgnacji mogą być zastosowane
przez Wykonawcę po uzyskaniu akceptacji Inżyniera.
Jeżeli Wykonawca będzie wykorzystywał, za zgoda Inżyniera, gotową warstwę do ruchu budowlanego, to
jest obowiązany naprawić wszelkie uszkodzenia spowodowane przez ten ruch.
6.
KONTROLA JAKOŚCI ROBÓT
6.1.
Ogólne zasady kontroli jakości robót
Ogólne zasady kontroli jakości robót podano w OST D-M-00.00.00 „Wymagania ogólne”.
6.2.
Badania przed przystąpieniem do robót
Przed przystąpieniem do robót Wykonawca powinien przeprowadzić badania stosowanych materiałów
(zgodnie z pkt.2) lub przedstawić deklaracje zgodności z obowiązującymi normami (spoiwo), niezbędnych
do opracowania projektu składu mieszanki. Produkcja może być rozpoczęta po uzyskaniu od Inżyniera
akceptacji materiałów i proponowanego składu mieszanki.
6.3.
Badania w czasie robót
Częstotliwość oraz zakres badań i pomiarów w czasie wykonywania podbudowy i ulepszonego podłoża z
gruntu (kruszywa) stabilizowanego cementem podano w Tablicy 4.
Tablica 4. Częstotliwość badań i pomiarów
Częstotliwość badań
Minimalne ilości badań na Maksymalna poLp. Wyszczególnienie badań
dziennej działce roboczej wierzchnia podbudowy
na jedno badanie
1 Uziarnienie mieszanki gruntu
2
Wilgotność mieszanki gruntu z cementem
3
Jednorodność i głębokość wymieszania*
4
Zagęszczenie warstwy
5
Grubość warstwy
1 500 m2
1
1 seria
1 500 m2
(1x6 próbek)
7 Mrozoodporność
Badanie w przypadkach wątpliwych dla gruntów
wymienionych w pkt. 6.3.7.
8 Badania spoiwa
Dla każdej dostawy należy załączyć deklaracje
zgodności z obowiązującymi normami
9 Badania wody
Dla każdego wątpliwego źródła
* dotyczy metody stabilizacji metodą „na miejscu”
6
Wytrzymałość na ściskanie R7 i R28
6.3.1. Uziarnieni gruntu kruszywa
Próbki do badań należy pobierać z mieszanek lub z warstwy przed podaniem cementu.
6.3.2. Wilgotność mieszanki gruntu lub kruszywa ze spoiwami
Wilgotność mieszanki powinna być równa wilgotności optymalnej, określonej w projekcie składu tej
mieszanki, z tolerancja +10%, -20% jej wartości.
6.3.3. Jednorodność i głębokość wymieszania
Jednorodność wymieszania gruntu (kruszywa) z cementem polega na ocenie wizualnej jednolitego
zabarwienia mieszanki. Głębokość wymieszania mierzy się w odległości 0,5m od krawędzi podbudowy i/lub
201
Szczegółowe Specyfikacje Techniczne
D.04.05.01
ulepszonego podłoża. Głębokość wymieszania powinna być taka, aby grubość warstwy po zagęszczeniu była
równa projektowej.
6.3.4. Zagęszczenie warstwy
Mieszanka powinna być zagęszczana do osiągnięcia wskaźnika odkształcenia IO≤2,2 lub IS≥1,0.
6.3.5. Grubość ulepszonego podłoża
Grubość warstwy należy mierzyć bezpośrednio po jej zagęszczeniu w odległości co najmniej 0,5m od
krawędzi w miejscach gdzie pobierana jest próba na badanie wskaźnika zagęszczenia. Grubość warstwy nie
może różnić się od projektowanej o więcej niż ±10%.
6.3.6. Wytrzymałość na ściskanie
Wytrzymałość na ściskanie określić zgodnie z wymaganiami podanymi w normie PN-S-96012 lub PN-EN
14227-15 aby spełnione zostały wymagania SST i Katalogu typowych nawierzchni podatnych i
półsztywnych [18].
6.3.7. Mrozoodporność
Oznaczenie wskaźnika mrozoodporności próbek obowiązuje w przypadku stabilizacji cementem gruntów
średnio- i bardzo spoistych oraz gruntów z zawartością części organicznych powyżej 2%, albo gruntów
kwaśnych o pH≤5 lub przy dodaniu popiołów lotnych w ilości większej niż cementu (PN-S-96012).
Należy pobrać dodatkowe próbki w celu zbadania mrozoodporności zgodnie z PN-S-96012.
6.3.8. Badanie spoiwa
Dla każdej dostawy
przez producenta.
cementu
Wykonawca
przedstawi
deklarację
zgodności
wystawioną
6.3.9. Badanie wody
W przypadkach wątpliwych należy przeprowadzić badania wody wg PN-EN 1008.
6.4.
Wymagania dotyczące cech geometrycznych warstwy
Częstość i zakres pomiarów wykonanej warstwy podaje tablica 5.
Lp. Wyszczególnienie badań
Minimalna częstość badań i pomiarów
i pomiarów
1
Szerokość
10 razy na 1km
2
Równość podłużna
w sposób ciągły planografem lub co 20m łatą na
każdym pasie ruchu
3
Równość poprzeczna
10 razy na 1km
4
Spadki poprzeczne
10 razy na 1 km
5
Rzędne wysokościowe
co 25 m na osi jezdni i na jej krawędziach dla
autostrad
i dróg ekspresowych, co 100 m dla pozostałych dróg
6
Ukształtowanie osi w planie
10 razy na 1km
6.4.1. Dopuszczalne tolerancje od wielkości projektowanych cech geometrycznych
Dopuszczalne tolerancje cech geometrycznych wykonanej podbudowy i/lub ulepszonego podłoża zostały
przedstawione w Tablicy 6.
Tablica 6. Dopuszczalne tolerancje od wielkości projektowanych cech geometrycznych
L.p. Wielkość mierzona
Jednostka
Tolerancja
1
Szerokość warstwy
cm
+10/-5
Nierówności
podłużne
lub
poprzeczne
2
mm
15
mierzone łatą 4m lub planografem
3
Spadki poprzeczne
%
±0,5
4
Rzędne wysokościowe
cm
5
Ukształtowanie osi w planie
cm
202
1/-2
±5
D.04.05.01
Szczegółowe Specyfikacje Techniczne
6.5.
Zasady postępowania z wadliwie wykonanymi odcinkami podbudowy i/lub ulepszonego
podłoża
Wszystkie powierzchnie, które wykazują większe odchylenia cech geometrycznych i innych wymagań ST
określonych w pkt. 6, powinny być naprawione przez Wykonawcę na jego koszt, zaproponowaną przez
niego metodą zaakceptowaną przez Inżyniera.
7.
OBMIAR ROBÓT
Jednostką obmiarową jest:
- 1m2 (metr kwadratowy) ulepszonego podłoża z gruntu stabilizowanego cementem o określonej grubości i
wytrzymałości metodą mieszania w mieszarkach,
- 1m2 (metr kwadratowy) ulepszonego podłoża z gruntu stabilizowanego cementem o określonej grubości i
wytrzymałości metodą mieszania „na miejscu”.
8.
ODBIÓR ROBÓT
Ogólne zasady odbioru robót podano w OST D-M-00.00.00 „Wymagania ogólne”.
Roboty uznaje się za zgodne z dokumentacją projektową, SST i wymaganiami Inżyniera, jeżeli wszystkie
pomiary i badania z zachowaniem tolerancji wg pkt. 6 dały wyniki pozytywne.
9.
PODSTAWA PŁATNOŚCI
9.1.
Cena jednostki obmiarowej
Cena wykonania 1m2 ulepszonego podłoża z gruntu stabilizowanego cementem metodą mieszania
w mieszarkach obejmuje:
- prace pomiarowe i roboty przygotowawcze,
- opracowanie recepty laboratoryjnej wraz z przeprowadzeniem wymaganych badań,
- wyprodukowanie mieszanki i jej transport na miejsce wbudowania,
- rozłożenie i wyprofilowanie zagęszczenie mieszanki,
- pielęgnacja wykonanej warstwy,
- zabezpieczenie (podpora) brzegów warstwy,
- przeprowadzenie pomiarów i badań laboratoryjnych, wymaganych w specyfikacji technicznej,
- naprawę powierzchni po pobraniu próbek i wykonaniu badań,
- koszt utrzymania czystości na przylegających drogach.
Cena wykonania 1m2 ulepszonego podłoża z gruntu stabilizowanego cementem metodą mieszania
na miejscu obejmuje:
- prace pomiarowe i roboty przygotowawcze,
- koszt wykonania badań gruntów,
- koszt doprowadzenia gruntu podłoża do wymaganych parametrów pozwalających do stabilizacji
cementem,
- spulchnienie gruntu,
- dostarczenie, ustawienie, rozebranie i odwiezienie prowadnic oraz innych materiałów i urządzeń
pomocniczych,
- dostarczenie i rozścielenie składników zgodnie z receptą laboratoryjną,
- wymieszanie gruntu z cementem wraz z dodatkami ulepszającymi,
- zagęszczenie warstwy,
- pielęgnacja wykonanej warstwy,
- przeprowadzenie pomiarów i badań laboratoryjnych, wymaganych w specyfikacji technicznej,
- odwodnienie terenu robót wraz z niezbędnymi urządzeniami w dostosowaniu do warunków na palcu
budowy.
10.
10.1.
1.
2.
3.
4.
PRZEPISY ZWIAZANE
Normy
PN-EN 196-1
Metody badania cementu. Oznaczanie wytrzymałości.
PN-EN 196-2
Metody badań cementu. Analiza chemiczna cementu.
PN-EN 196-3
Metody badania cementu. Oznaczanie czasu wiązania i stałości objętości.
PN-EN 196-6
Metody badania cementu. Oznaczenie stopnia zmielenia.
203
Szczegółowe Specyfikacje Techniczne
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
D.04.05.01
PN-EN 197-1
Cement. Część 1: Skład, wymagania i kryteria zgodności dotyczące cementu
powszechnego użytku.
PN-B-04481
Grunty budowlane. Badani próbek gruntu.
PN-B-06714-12
Kruszywa mineralne. Badania. Oznaczenia zawartości zanieczyszczeń
obcych.
PN-B-06714-15
Kruszywa mineralne. Badania. Oznaczenia składu ziarnowego.
PN-B-06714-26
Kruszywa mineralne. Badania. Oznaczanie zawartości zanieczyszczeń
organicznych.
PN-B-06714-28
Kruszywa mineralne. Badania. Oznaczanie zawartości siarki metodą
bromową.
PN-EN 1008
Woda zarobowa do betonów. Specyfikacja pobierania próbek i ocena
przydatności wody zarobowej do betonu w tym odzyskanej z procesu
produkcji betonu.
PN-S-96012
Drogi samochodowe. Podbudowa i ulepszone podłoże z gruntu
stabilizowanego cementem.
BN-64/8931-01
Drogi samochodowe. Oznaczanie wskaźnika piaskowego.
BN-68/8931-04
Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą.
BN-77/8931-12
Oznaczanie wskaźnika zagęszczenia gruntu.
PN-S-96013
Drogi samochodowe. Podbudowa z chudego betonu
PN-EN 14227-1
Mieszanki związane spoiwem hydraulicznym – Specyfikacje – Część 15:
Grunty stabilizowane hydraulicznie
Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych, 2014
Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie
warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz.U. nr
43, poz. 430 ze zm)
204
