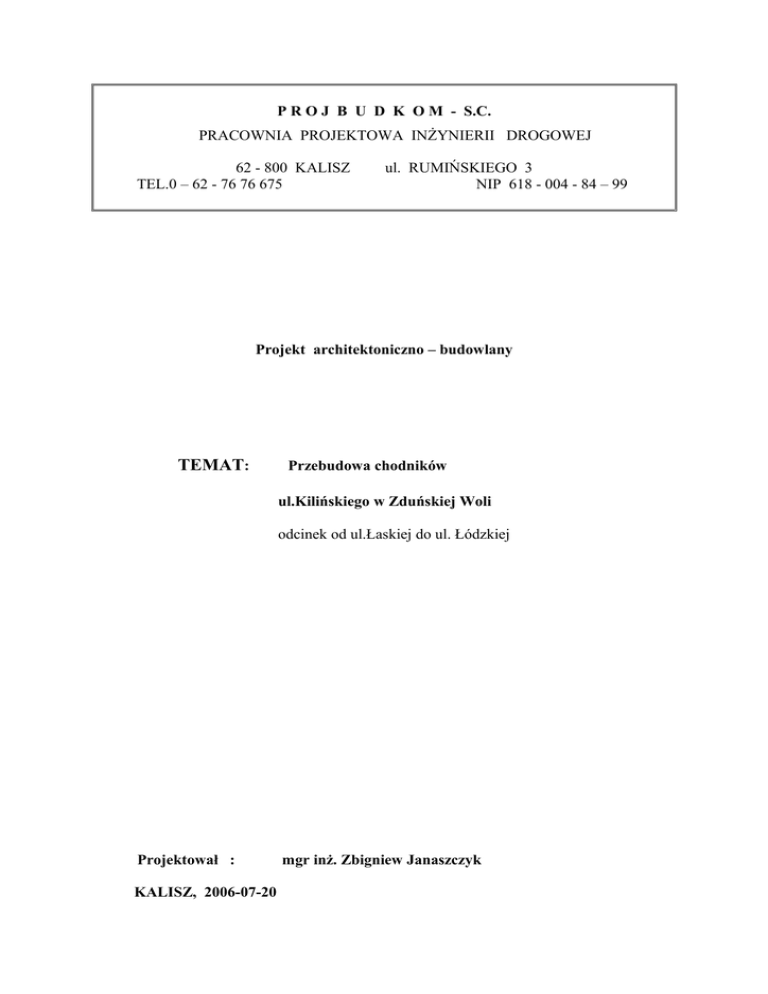

Projekt architektoniczno – budowlany
TEMAT:
Przebudowa chodników
ul.Kilińskiego w Zduńskiej Woli
odcinek od ul.Łaskiej do ul. Łódzkiej
Projektował :
KALISZ, 2006-07-20
mgr inż. Zbigniew Janaszczyk
SPIS TREŚCI
I . Opis techniczny
II. Część rysunkowa
1. Plan sytuacyjny
2. Profil podłużny
3. Przekroje konstrukcyjne
4. Szczegół konstrukcyjny
rys.
rys.
rys.
rys.
1-2
3-4
5
6
Opis techniczny
1 Podstawa opracowania
1.
2.
3.
4.
Umowa i zlecenie Inwestora
Mapa sytuacyjno - wysokościowa terenu w skali 1 : 500
DZ.U. Nr 43 14.05.1999r.
Uzgodnienia
2, Stan istniejący.
W chwili obecnej zadaniem ulicy Kilińskiego jest połaczenie okolic centrum miasta ,przez
rondo na ulicy Lódzkiej ,z dworcem kolejowym. Ulica obsługuje budownictwo jedno i
wielorodzinne,szkolnictwo , służbę zdrowia , instytucje i handel
Na odcinku dworzec- rondo na ulicy Lódzkiej ,ulica ma charakter klasy L
jednojezdniowej o dwóch pasach ruchu .
Ul. Kilińskiego od ul. Łaskiej do ronda ulicy Lódzkiej istnieje jako ulica klasy L o dwóch
jezdniach oddzielonych pasem zieleni szer. 3,0 i 2 pasach ruchu 2 x 3,0
Projekt niniejszy dotyczy odcinka od ul.Łaskiej do ul.Łódzkiej.
Istniejące nawierzchnie chodników ,parkingów i zjazdów są zniszczone a wieloletnie
akcje zimowe doprowadziły do degeneracji pasy zieleni.
Istniejące drzewa rozrastając się znacznie powiększyły system korzeniowy doprowadzając
do zniszczenia nawierzchnie jezdni i chodnkow a powiększona średnica pnia nie pozwala
na utrzymanie pasa bezpieczeństwa 0,5m
Konstrukcja nawierzchnia ulicy jest następująca :
- warstwa ścieralna z betonu asfaltowego grys-żwirowego 4cm
- warstwa wyrównawcza z betonu asfaltowego grys-żwirowego 4cm
- podbudowa z chudego betonu 18cm
- warstwa odsączająca 10cm z piasku
Warstwy bitumiczne są rozjeżdzone i nie zachowują przyjętego przekroju
dwuspadowego.
Warstwa ścieralna wykazuje znaczne spękania i złuszczenia.
Stan nośności nawierzchni nie wystarcza na przejęcie ruchu KR3
Na ogólną powierzchnię c.a. 10.000m2 ul Kilińskiego potrzebna jest odpowiednia ilość
wpustów deszczowych ,których rozmieszczenie należy dostosować do istniejących
skrzyżowan i projektowanych przejść dla pieszych.
3Założenia projektowe.
-
konstrukcja nawierzchni jezdni jak dla KR3( dolna granica)
-
wysokość krawężnika docelowa 12cm
-
chodnik szer 2,4m oddzielony od jezdni pasem zieleni
-
pochylenie porzeczne chodnika - 1,5 % do 2% od jezdni
-
pochylenie porzeczne zieleni - 0 do 0,3% minim. do do jezdni
-
pochylenie porzeczne parkingów- 1,5 % do 2% do jezdni
W celu nawiązania się do projektowanej przyszłościowej niwelety należy dostosować
istniejące w dobrym stanie nawierzchnie poprzez przełożenia a na wjazdach i parkingach
zaprojektowano ułożenie krawężnikow na płask
4.Przekrój podłużny ulicy
Pochylenie podłużne całej długości nawiązuje do niwelety
5. Konstrukcja nawierzchni
Nawierzchnia chodników
- warstwa ścieralna z kostki brukowej betonowej grub. 6 cm
na 3 cm podsypce cementowo piaskowej
wzmocnione podłoże z gruntu stab. cementem 2,5MPa
podsypka/ wyrównanie grub+/-2cm z piasku
Nawierzchnia wjazdów bramowych i parkingu
- warstwa ścieralna z kostki brukowej betonowej grub. 8 cm
na 3 cm podsypce cementowo piaskowej
podbudowa z chudego betonu 15cm
Krawężniki i obrzeża
Jako wzmocnienia krawędzi jezdni przewidziano krawężniki betonowe uliczne 15 x 30 cm
ustawione na ławie betonowej B -15 z oporem , szczeliny uzupełnione zaprawą cementową
Jako obramowanie chodników przyjęto obrzeża o wym. 20 x 6 cm ustawione na podsypce
piaskowej 3/5cm , szczeliny uzupełnione zaprawą cementową
Dla wyrównania krawędzi jezdni wjazdow i parkingow przewidziano krawężniki betonowe
uliczne 15 x 30 cm ustawione na płask na ławie betonowej B -15 , szczeliny uzupełnione
zaprawą cementową
Docelowe wyniesienie krawężników nad nawierzchnię:
-przejścia dla pieszych - maks. 2 cm
-wajazdy i parkingi 4cm
-pozostałe odcinki - 12 cm
Na wjazdach przejście z krawężnika h=12cm na 4 lub 2cm należy wykonać na 1.5m przed i
za wjazdem
Nawierzchnia jezdni ulicy Kilińskiego – docelowo( po zfrezowaniu 2cm istniejącej w-wy
ścieralnej)
- warstwa ścieralna z betonu asfaltowego grys-żwirowego 6cm
- warstwa wyrównawcza istn. z betonu asfaltowego grys-żwirowego 2+ 4cm
- podbudowa istniejąca z chudego betonu 18cm
6. Odwodnienie w hm0+618 lewej jezdni jej lewej krawędzi, dla odwodnienia przekładki
chodnika zaprojektowano odwodnienie wpustem deszczowym o Dy 425/315
karbowanym z osadnikiem, teleskopami i z wpustemi żeliwnymi D400, który
podłączono do studni jstniejącej
Na trasie ulicy docelowo zaprojektowano odwodnienie wpustami deszczowymi
nowoprojektowanymi jak i istniejącymi te natomiast należy poddać regulacji i
konserwacji
Projektuje się zastosowanie elementów konstrukcyjnych WAVIN PE, PP , PVC
Studnie połączeniowe o Dy 600 karbowane z włazami żeliwnymi D400,
teleskopami .
Studzienki deszczowe o Dy 425/315 karbowane z osadnikiem, teleskopami wraz
z wpustemi żeliwnymi D400 .
Studzienki posadowione będą na ławach żwirowych 15cm
Przewody przykanalików z rur 160 PVC-U klasy S na ławach z gruntu
stabilizowanego cementem grub 10 cm na warstwie wymienionego gruntu na
piasek średnioziarnisty grub. w-wy 20cm, przewody obsypane piaskiem
średnioziarnistym grub. w-wy 30cm .Włączenia przykanalików „ in situ”
7. Roboty ziemne - dotyczą
- wywozu śred. grubości 10cm gruntu z pod nawierzchni chodnikow
- wywozu gruntu z wykopow kanalizacyjnych
- dowóz gruntu nasypowego do wykonania zasypek
- dowóz ziemi urodzajnej na powierzchnie zieleni i pod nasadzenia drzew
Sposób prowadzenia robót mechaniczny i ręczny z zachowaniem koniecznych środków
ostrożności.
W bezpośrednim sąsiedztwie urządzeń podziemnych zachować szczególna ostrożność i
roboty wykonywać ręcznie. Roboty ziemne wykonywać z zachowaniem wymogów
stosownych norm: BN 72/8132-01 Budowle drogowe i kolejowe, Roboty ziemne; PN 68/B06050 Roboty ziemne budowlane. Wymagania w zakresie wykonywania i badania przy
odbiorze.
8. Wycinka drzew
. Kontrola robót przy usuwaniu drzew
Sprawdzenie jakości robót polega na wizualnej ocenie kompletności usunięcia
roślinności, wykarczowania korzeni i zasypania dołów. Zagęszczenie gruntu wypełniającego
doły powinno spełniać odpowiednie wymagania określone w „Roboty ziemne”.
Odbiorowi robót zanikających i ulegających zakryciu podlega sprawdzenie dołów po
wykarczowanych pniach, przed ich zasypaniem.
Odbiorowi podlegają:
− − wycięcie i wykarczowanie drzew ,
− − wywiezienie pni, karpiny i gałęzi poza teren budowy lub przerobienie gałęzi na korę
drzewną, względnie spalenie na miejscu pozostałości po wykarczowaniu,
− − zasypanie dołów,
− − uporządkowanie miejsca prowadzonych robót.
Wycinkę dzrew należy prowadzić przy zamkniętej prawej jezdni z zachowaniem BHP i
stosownych pkt. z BN 72/8132-01 Budowle drogowe i kolejowe, Roboty ziemne; PN 68/B06050 Roboty ziemne budowlane.
9. Nasadzenia drzew
Przewidziano nasadzenie drzewostanu 15-letniego piramidalnego dąb , grab, lipa w pasach
zieleni przykrawęznikowej z zapewnieniem pow.3m2 dla drzewa.
Dostarczone sadzonki powinny być zgodne z normą PN-R-67023 [3] i PN-R-67022
[2], właściwie oznaczone, tzn. muszą mieć etykiety, na których podana jest nazwa łacińska,
forma, wybór, wysokość pnia, numer normy.
Sadzonki drzew i krzewów powinny być prawidłowo uformowane z zachowaniem
pokroju charakterystycznego dla gatunku i odmiany oraz posiadać następujące cechy:
− −
pąk szczytowy przewodnika powinien być wyraźnie uformowany,
− −
przyrost ostatniego roku powinien wyraźnie i prosto przedłużać przewodnik,
− −
system korzeniowy powinien być skupiony i prawidłowo rozwinięty, na korzeniach
szkieletowych powinny występować liczne korzenie drobne,
− −
u roślin sadzonych z bryłą korzeniową, np. drzew i krzewów iglastych, bryła
korzeniowa powinna być prawidłowo uformowana i nie uszkodzona,
− −
pędy korony u drzew i krzewów nie powinny być przycięte, chyba że jest to cięcie
formujące, np. u form kulistych,
− −
pędy boczne korony drzewa powinny być równomiernie rozmieszczone,
− −
przewodnik powinien być praktycznie prosty,
− −
blizny na przewodniku powinny być dobrze zarośnięte,
dopuszcza się 4
niecałkowicie zarośnięte blizny na przewodniku w II wyborze, u form naturalnych drzew.
Wady niedopuszczalne:
− −
silne uszkodzenia mechaniczne roślin,
− −
odrosty podkładki poniżej miejsca szczepienia,
− −
ślady żerowania szkodników,
− −
oznaki chorobowe,
− −
zwiędnięcie i pomarszczenie kory na korzeniach i częściach naziemnych,
− −
martwice i pęknięcia kory,
− −
uszkodzenie pąka szczytowego przewodnika,
− −
dwupędowe korony drzew formy piennej,
− −
uszkodzenie lub przesuszenie bryły korzeniowej,
− −
złe zrośnięcie odmiany szczepionej z podkładką.
