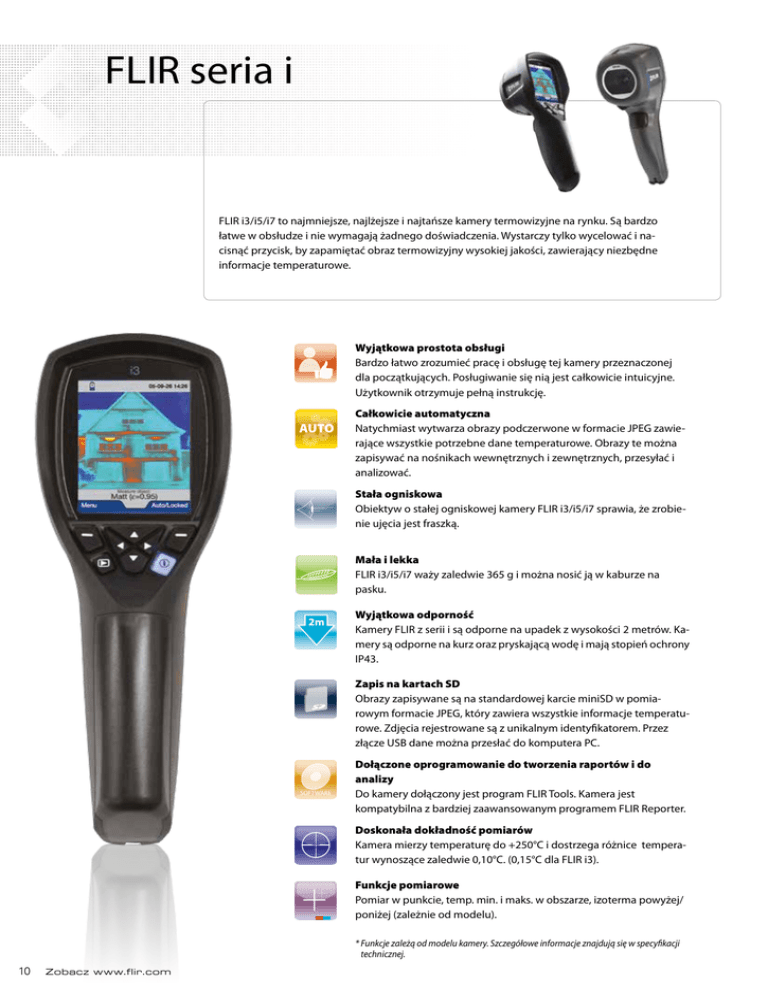

FLIR seria i
FLIR i3/i5/i7 to najmniejsze, najlżejsze i najtańsze kamery termowizyjne na rynku. Są bardzo
łatwe w obsłudze i nie wymagają żadnego doświadczenia. Wystarczy tylko wycelować i nacisnąć przycisk, by zapamiętać obraz termowizyjny wysokiej jakości, zawierający niezbędne
informacje temperaturowe.
Wyjątkowa prostota obsługi
Bardzo łatwo zrozumieć pracę i obsługę tej kamery przeznaczonej
dla początkujących. Posługiwanie się nią jest całkowicie intuicyjne.
Użytkownik otrzymuje pełną instrukcję.
AUTO
Całkowicie automatyczna
Natychmiast wytwarza obrazy podczerwone w formacie JPEG zawierające wszystkie potrzebne dane temperaturowe. Obrazy te można
zapisywać na nośnikach wewnętrznych i zewnętrznych, przesyłać i
analizować.
Stała ogniskowa
Obiektyw o stałej ogniskowej kamery FLIR i3/i5/i7 sprawia, że zrobienie ujęcia jest fraszką.
Mała i lekka
FLIR i3/i5/i7 waży zaledwie 365 g i można nosić ją w kaburze na
pasku.
Wyjątkowa odporność
Kamery FLIR z serii i są odporne na upadek z wysokości 2 metrów. Kamery są odporne na kurz oraz pryskającą wodę i mają stopień ochrony
IP43.
Zapis na kartach SD
Obrazy zapisywane są na standardowej karcie miniSD w pomiarowym formacie JPEG, który zawiera wszystkie informacje temperaturowe. Zdjęcia rejestrowane są z unikalnym identyfikatorem. Przez
złącze USB dane można przesłać do komputera PC.
SOFTWARE
Dołączone oprogramowanie do tworzenia raportów i do
analizy
Do kamery dołączony jest program FLIR Tools. Kamera jest
kompatybilna z bardziej zaawansowanym programem FLIR Reporter.
Doskonała dokładność pomiarów
Kamera mierzy temperaturę do +250°C i dostrzega różnice temperatur wynoszące zaledwie 0,10°C. (0,15°C dla FLIR i3).
Funkcje pomiarowe
Pomiar w punkcie, temp. min. i maks. w obszarze, izoterma powyżej/
poniżej (zależnie od modelu).
* Funkcje zależą od modelu kamery. Szczegółowe informacje znajdują się w specyfikacji
technicznej.
10
Zobacz www.flir.com
MPEG-4
Measurement
GENICAM
FLIR seria Ebx
Masking
GIG E
Waga piórkowa- siła wagi
ciężkiej
FTP
16bit
16 bit
Kamery FLIR serii Ebx to małe i lekkie kamery termowizyjne przeznaczone dla użytkowników
wymagających większej rozdzielczości i funkcjonalności, dla których duże znaczenie ma
udokumentowanie przeglądu.
video output
Remote control
Kamery FLIR Ebx są wyposażone w funkcje niezbędne do dostarczania ważnych informacji
DIGITAL
25° Rodzina tych kamer została
dotyczących budynków, takie jak alarmy izolacji czy punktu rosy.
specjalnie zaprojektowania do prowadzenia przeglądów takich instalacji budowlanych jak systemy
ogrzewania, wentylacji i klimatyzacji, instalacji hydraulicznych, wykrywania wilgoci itd.
DIGITAL
TIME
TAGS
Events
320
x
240
Rozdzielczość do 320x240 pikseli
Seria kamer Ebx ma rozdzielczość obrazu od 160x120
do 320x240 pikseli, zależnie od modelu. Każdy dodatkowy piksel oznacza więcej cennych informacji o temperaturze umożliwiających wykrycie wad w badanym
obiekcie.
Niewielka i lekka
Kamery FLIR serii Ebx ważą zaledwie 825g i można bez
trudu nosić je w kaburze na pasku.
Wyjątkowo odporne
Kamery FLIR serii Ebx wytrzymują upadek z wysokości
dwóch metrów. Spełniają one wymagania normy IP54.
GIGABIT
ETHERNET
ALARMS
ABC
Wysokiej jakości kamera światła widzialnego
Kamera światła widzialnego 3.1 Mpiksela przyśpiesza i
ułatwia prowadzenie przeglądów.
Galeria miniatur
łatwo dostępna galeria miniatur pomaga szybko przejrzeć i znaleźć szukane obrazy w podczerwieni.
Interchangeable
Lenses
Natychmiastowe raporty
Natychmiastowe tworzenie raportów w kamerze. łatwe
kopiowanie na USB (FLIR E60).
Sygnalizacja punktu rosy i wad izolacji
SygnalizacjaTRIGG
wilgotności względnej ostrzeże Cię,
SYNC
że istnieje ryzyko skraplania. Sygnalizacja izolacji
poinformuje o stanie zaizolowania budynku. Po
wprowadzeniu do kamery zadanych wartości na ekranie
HIGH
zaznaczone
zostaną miejsca nie spełniające wymagań.
SENSITIVITY
Notatki tekstowe
i głosowe
< 70 mK
Komentarze tekstowe można wprowadzać z wcześniej
przygotowanej listy lub z wykorzystaniem ekranu
dotykowego. W celu wprowadzania notatek głosowych
można podłączyć zestaw słuchawkowy.
Opcjonalne obiektywy
Dostępne są zarówno obiektywy szerokokątne jak i
teleobiektywy umożliwiające zaadaptowanie kamer
serii E do każdej sytuacji.
* Funkcje zależą od modelu kamery. Szczegółowe informacje znajdują
się w specyfikacji technicznej.
Dokładność ± 2%
Duża dokładność pomiaru na poziomie ±2% lub ±2°C.
Monitor LCD
Duży dotykowy monitor LCD 3,5”.
Wbudowane lampy LED
Kamery FLIR Serii Ebx mają wbudowane lampy LED
umożliwiające uzyskanie obrazów widzialnych dobrej
jakości niezależnie od warunków oświetleniowych w
miejscu przeglądu.
Akumulator o długim czasie pracy
Wymienne akumulatory o 4-godzinnym czasie pracy
pozwolą Ci dotrzymać napiętych harmonogramów.
Duży, dotykowy ekran 3,5”.
Wskaźnik laserowy
Dogodnie umieszczone klawisze uruchamiają wskaźnik
laserowy pomagający powiązać ciepłe lub chłodne
miejsca w obrazie z rzeczywistymi obiektami.
VISUAL
12
THERMAFUSION
Obraz w obrazie (PiP)
Z wykorzystaniem tej funkcji można z łatwością zlokalizować istotne miejsca.
IR
Thermal Fusion
łączy obrazy widzialne i w podczerwieni w celu ułatwienia analizy.
Zobacz www.flir.com
Duże, podświetlane klawisze które łatwo
przyciskać nawet w rękawiczkach.
ŚĆ
O
NOW
PoE
tiltable optical blok
FLIR seria T400bx
Lightweight
MPEG-4
MPEG-4
Doskonała ergonomia
i wydajna komunikacja
Measurement
GENICAM
Look&Feel
Masking
Kamery FLIR serii T400bx zapewniają dobre parametry za przystępną cenę. Doskonała
ergonomia i łatwa komunikacja czynią z kamer serii T400bx urządzenie prawdziwie przyjazne
użytkownikowi, od początkującego, do doświadczonego operatora. Kamera posiada wydajne
interfejsy komunikacyjne obejmujące Wi-Fi i Meterlink (bluetooth), oraz inne, najnowsze
bit
rozwiązania technologiczne, umożliwia szybkie przetwarzanie obrazów i ich zapis.
GIG E
25°
15°
Powr over Ethernet
Interchangable lenses
45°
16
FTP
16 bit
Touch screen
video output
Remote control
320
x
240
4 hours
HIGH
SENSITIVITY
ABC
Rozdzielczość 320 x 240
Kamery serii T400bx mają rozdzielczość obrazów w
4 hours
podczerwieni
320 x 240 pikseli
4 hours battery life
DIGITAL
Czułość kamery
Kamery serii T400bx mają czułość w podczerwieni
< 45 mK.
JPG IMAGE
DIGITAL
text, voice, sketch annotations
Events
Wszystkie modele kamer FLIR serii „T400bx” mają wbudowaną kamerę światła widzialnego 3.1 Mpiksela. Funkcja ta przyśpiesza i ułatwia prowadzenie przeglądów.
Zakres pomiarowy
Zależnie od modelu kamera serii „T400bx” może mierzyć
temperaturę między -20°C a +650°C.
3,5”
measurement modes
350°C
120°C
0°C
-20°C
measurement range
Wymienne obiektywy na podczerwień
Kamery serii „T400bx” mają standardowy obiektyw 25°
oraz opcjonalne obiektywy 6°, 15°, 45° i 90°.
25°
15°
45°
GIGABIT
ETHERNET
ALARMS
Elastyczne interfejsy
Seria „T400bx” jest wyposażona w standardowe wyjścia
wideo i USB oraz w wymienną kartę SD.
VISUAL
THERMAFUSION
MPEG-4
IR
Wideo MPEG-4
Tworzenie plików wideo MPEG-4 w świetle widzialnym
i nieradiometrycznych plików wideo w podczerwieni.
Dynamiczne, wielospektralne zobrazowanie (MSX)
Inowacyjna funkcja MSX daje obraz bogatszy w
szczegóły niż kiedykolwiek wcześniej.
Alarmy temperaturowe, dźwiękowe i wizualne
Ułatwiają i przyśpieszają wykonywanie przeglądów.
N
W
ABC
Szkic w obrazie
Wskazuj położenie wad bezpośrednio w obrazie w
podczerwieni
Tryby pomiarowe
Punkty pomiarowe, obszary z automatycznym wskazywaniem ciepłych/zimnych miejsc, izotermy, obliczanie
ΔT (w zależności od modelu).
SygnalizacjaTRIGG
SYNC
że istnieje ryzyko
skraplania. Sygnalizacja izolacji
wprowadzeniu do kamery zadanych wartości na
HIGH
ekranie zaznaczone
zostaną miejsca nie spełniające
SENSITIVITY
wymagań.
< 70 mK
Kopiowanie na USB
Obrazy i wyniki pomiarów można kopiować bezpośrednio z kamery termowizyjnej na „pamięć” USB.
Natychmiastowe raporty
Natychmiastowe tworzenie raportów w kamerze. Łatwe
kopiowanie na USB.
Thermal Fusion
łączy obrazy widzialne i w podczerwieni w celu ułatwienia analizy.
Nakłada obraz w podczerwieni na obraz widzialny.
Zależnie od modelu PiP może być skalowalny, ruchomy
i umożliwiać zmiany rozmiarów.
Notatki tekstowe i głosowe
Komentarze tekstowe można wprowadzać z wcześniej
przygotowanej listy lub z wykorzystaniem ekranu
dotykowego. W celu wprowadzania notatek głosowych
można podłączyć zestaw słuchawkowy.
Szkice
Ekranu dotykowego można używać jak ołówka i papieru, by dodawać szkicowane notatki.
Zapis obrazów
FLIR do zapisu obrazów używa radiometrycznego formatu JPEG pozwalającego na przetwarzanie i tworzenie
25°
raportów z pomocą
programów FLIR wykorzystujących
Microsoft Word®.
Ekran dotykowy
Ekran dotykowy
TIME 3,5” wraz z rysikiem podnosi interakTAGS
tywność i wygodę
użytkownika na nowy poziom.
E
S
Kompas
Kierunek, w którym patrzy kamera jest automatycznie
dodawany do każdego zarejestrowanego obrazu.
* F unkcje zależą od modelu kamery. Szczegółowe informacje znajdują się w
specyfikacji technicznej.
WIFI
Przesył pomiarowych sekwencji termowizyjnych (IR)
16 bitowe sekwencje pomiarowe sygnału termowizyjnego (IR) mogą być przesłane złączem USB do komputera PC i analizowane w programach FLIR
20
Zobacz www.flir.com
Podłącz smartfona lub tablet przez Wi-Fi, używając mobilnych aplikacji
FLIR Tools (Apple iOS oraz Android) w celu przetwarzania rejestracji i
dzielenia się wynikami oraz w celu zdalnego sterowania.
we
No
cje
k
fun
Lightweight
FLIR Seria T600bx
MPEG-4
MPEG-4
Measurement
GENICAM
Nowoczesne kamery termowizyjne łączące
wspaniałą ergonomię i elastyczność pracy z
wysokiej jakości parametrami zobrazowania.
Masking
GIG E
16
Kamery FLIR serii T600bx oferują doskonałej jakości obrazy o rozdzielczości 640x480 pikseli, dzięki
bit
czemu najmniejsze szczegóły są łatwe do rozpoznania. Seria T600bx jest bardzo elastyczna i dzięki
zaawansowanemu systemowi komunikacji świetnie dostosowana do praktycznie każdego rodzaju pomiaru.
FTP
video output
Remote control
640
x
Rozdzielczość przestrzenna do 640x480 pikseli
Detektor o wysokiej rozdzielczości 640x480 zapewnia
większą dokładność i obraz z większą ilością szczegółów,
oraz obserwację z większej odległości.
HIGH
SENSITIVITY
Wysoka czułość
Kamera T640bx umożliwia obserwację różnic temperatury
wynoszących zaledwie 0,035°C.
480
DIGITAL
DIGITAL
Events
Duży ekran LCD 4,3”
Ekran LCD o wysokiej rozdzielczości wyświetla ostre
i czytelne obrazy także w czasie pracy na otwartej
przestrzeni.
Wizjer (FLIR T640bx)
Wizjer wysokiej rozdzielczości sprawdza się doskonale w
czasie pracy na otwartej przestrzeni, kiedy nie jest używany ekran LCD.
Z
GIGABIT
ETHERNET
Z
ALARMS
VISUAL
Kamera światła widzialnego wysokiej jakości
Wbudowana kamera światła widzialnego 5 Mpikseli daje
ostry obraz w każdych warunkach
Wskaźnik laserowy
Położenie plamki lasera jest widoczne na obrazie w
podczerwieni. Pomaga to powiązać gorące lub chłodne
miejsca na obrazie w podczerwieni z rzeczywistym
obiektem.
THERMAFUSION
Wychyłowy moduł kamery podczerwonej
Uchylny moduł optyczny kamery podczerwonej zapewnia
większą elastyczność. Sprawia, że operator w czasie przeglądów pracuje wygodniej i szybciej.
IR
KomentarzeTIME
tekstowe można wybierać z uprzednio
TAGS listy. W celu rejestracji notatek głosowych
przygotowanej
można podłączyć zestaw słuchawkowy Bluetooth.
Powiększenie cyfrowe
Kamera FLIR T640 jest wyposażona w ciągłe powiększenie
cyfrowe 1-8x. Kamera FLIR T620/T600 – w zoom 1-4x.
SygnalizacjaTRIGG
SYNC
że istnieje ryzyko
skraplania. Sygnalizacja izolacji
wprowadzeniu do kamery zadanych wartości na
HIGH
ekranie zaznaczone
zostaną miejsca nie spełniające
SENSITIVITY
wymagań.
< 70 mK
FLIR Thermal Fusion
łączenie obrazów widzialnych i w podczerwieni rozszerza
możliwości analizy.
Dynamiczne, wielospektralne zobrazowanie (MSX)
Inowacyjna funkcja MSX daje obraz bogatszy w
szczegóły niż kiedykolwiek wcześniej.
Szkic w obrazie
Umożliwia wskazanie w obrazie w podczerwieni
obszarów, w których występują probemy.
Przesył pomiarowych sekwencji termowizyjnych (IR)
16 bitowe sekwencje pomiarowe sygnału termowizyjnego (IR) mogą być przesłane złączem USB do komputera PC i analizowane w programach FLIR.
Płynny autofokus
Płynna, automatyczna regulacja ostrości na obiekcie
który oglądasz.
Wideo MPEG-4
Możliwość tworzenia, w formacie MPEG4 zapisów wideo
w świetle widzialnym oraz nieradiometrycznych zapisów
w podczerwieni.
PiP – obraz w obrazie
Wstawia obraz w podczerwieni w obraz widzialny. Wstawkę można przesuwać i skalować.
Wbudowany GPS
GPS umożliwia wprowadzenie współrzędnych w
obrazach w podczerwieni, co pozwala na określenie ich
położenia geograficznego.
GPS
N
W
E
S
Ekran dotykowy
Ekran dotykowy podnosi interaktywność i wygodę
użytkownika na nowy poziom. W połączeniu z dużymi,
podświetlanymi klawiszami oraz joystickiem, kamera
T640/T620/T600 jest bardzo prosta w obsłudze.
22
Szkice
Dodaj szkic badanego obiektu do obrazu w podczerwieni.
Po prostu narysuj
25° go na ekranie dotykowym.
Nowe funkcje
łatwy dostęp do cyfrowego interfejsu wideo, USB – do
podłączania urządzeń zewnętrznych, USB2 do komunikacji z komputerem oraz bezpośrednie złącze do ładowania
akumulatora wewnątrz kamery.
MPEG-4
16 bit
Zobacz www.flir.com
Kompas
Kierunek, w którym patrzy kamera jest automatycznie
dodawany do każdego zarejestrowanego obrazu.
* F unkcje zależą od modelu kamery. Szczegółowe informacje znajdują się w specyfikacji
technicznej.
FLIR B620 i B660
FLIR B620/660 – najnowocześniejsze
kamery termowizyjne przeznaczone
dla ekspertów
640 320
x
pixels
x
480 doskonały
240instrument dla użytkowników wiedzących jakie
Kamery FLIR B620/660 stanowią
Look&Feel
zalety oferuje podczerwień, którzy w codziennej pracy używają kamer termowizyjnych.
Niezależnie od tego, czy pracujesz jako konsultant od podczerwieni lub specjalista budowlany,
kamery FLIR B620/660 pomogą Ci wykryćx9anomalie niewidoczne gołym okiem.
Free
IR monitor
45°
640
x
480
HIGH ACCURACY
2%
Rozdzielczość 640x480 pikseli
Kamery FLIR B620/660 mają detektor o wysokiej
rozdzielczości 640x480 zapewniający większą dokładność i
obraz z większą ilością szczegółów, oraz obserwacjęLightweight
z większej
odległości.
PoE
tiltable optical blok
ABC
MPEG-4
Measurement
GENICAM
Wychyłowy wizjer
Wychyłowy wizjer wysokiej rozdzielczości można dostosować
do potrzeb użytkownika. Sprawdza się on doskonale przy
pracach na otwartej przestrzeni, kiedy nie jest używany ekran
LCD.
Wbudowana kamera światła widzialnego 3,2 Mpiksela daje
ostry obraz w każdych warunkach
Masking
GIG E
Optymalizator kontrastu (B660)
Automatyczna optymalizacja jaskrawości i kontrastu ułatwia
analizę termiczną obiektów.
16
Duży ekran LCD
bit
Bardzo duży, składany ekran LCD 5,6” o wysokiej
rozdzielczości pozwala na dostrzeżenie najmniejszych
szczegółów i różnic temperatur.
FTP
Panorama
Zarejestruj sekwencję obrazów i automatycznie połącz je ze
sobą używając oprogramowania FLIR Reporter.
DIGITAL
DIGITAL
Wskaźnik laserowy
Pomaga powiązać gorące lub chłodne miejsca w obrazie w
podczerwieni z rzeczywistym obiektem.
VISUAL
THERMAFUSION
MPEG-4
IR
Wideo MPEG4
Możliwość tworzenia w formacie MPEG4 zapisów wideo w
świetle widzialnym oraz nieradiometrycznych zapisów w
podczerwieni.
GIGABIT
ETHERNET
ALARMS
FLIR Thermal Fusion
łączenie obrazów widzialnych i w podczerwieni rozszerza
możliwości analizy.
Radiometryczny JPEG
FLIR wykorzystuje otwarty, radiometryczy format JPEG
umożliwiający przetwarzanie i tworzenie raportów z pomocą
oprogramowania FLIR działającego w oparciu o Microsoft
Word.
WIFI
24
Zobacz www.flir.com
Programowalne
TAGS klawisze szybkiego dostępu
Dla własnej wygody użytkownik może zaprogramować
klawisze umieszczone w górnej części kamery tak, by uzyskać
bezpośredni dostęp do najczęściej używanych przez siebie
funkcji.
Sygnalizacja TRIGG
wilgotności
względnej ostrzeże Cię, że istnieje
SYNC
ryzyko skraplania. Sygnalizacja izolacji poinformuje o
stanie zaizolowania budynku. Po wprowadzeniu do kamery
HIGH
zadanych wartości
na ekranie zaznaczone zostaną miejsca nie
SENSITIVITY
spełniające wymagań.
< 70 mK
MeterLink™
Technologia FLIR MeterLink upraszcza prowadzenie
przeglądów instalacji elektrycznych lub budynków
umożliwiając transmisję poprzez Bluetooth® danych
odczytanych z pomocą miernika cęgowego Extech lub
wielofunkcyjnego higrometru do kamery termowizyjnej.
Technologia MeterLink pozwala zaoszczędzić czas i eliminuje
ryzyko błędnych rejestracji czy notatek.
PiP – obraz w obrazie
Wstawia obraz w podczerwieni w obraz widzialny. Wstawkę
można przesuwać i skalować.
RADIOMETRIC
JPG IMAGE
Uchwyt o regulowanym kącie z wbudowanymi
klawiszami bezpośredniego dostępu
Regulowany uchwyt umożliwia ustawienie kamery w
25° położeniu. Klawisze i dżojstik sterujące
najdogodniejszym
kamerą wbudowano w ten uchwyt, tak by znajdowały się
zawsze tuż pod opuszkami palców.
TIME
Events
łatwy dostęp do kompozytowego złącza wideo, USB, FireWire
oraz bezpośredniego złącza do ładowania akumulatora
wewnątrz kamery.
16 bit
video output
Remote control
GPS
Powr over Ethernet
Automatyczna
i ręczna regulacja ostrości, zoom cyfrowy
MPEG-4
Funkcje ostrości obejmują: pojedyńczą auto-regulację, ciągłą
auto-regulację, regulację w oparciu o laser (model B660) oraz
ręczną regulację.
Wysoka czułość (B660)
Czułość temperaturowa <30 mK pozwala uchwycić
najmniejsze różnice temperatury i szczegóły obrazu
Wbudowany GPS (B660)
GPS pozwala na geograficzne powiązanie obrazów w
podczerwieni by ustalić ich położenie w terenie.
Komentarze tekstowe można wprowadzać do kamery
za pośrednictwem złącza IrDa. W celu rejestracji notatek
głosowych można podłączyć zestaw słuchawkowy.
Wi-Fi
Bezprzewodowy transfer obrazów do smartfona ( iPhone) lub
tabletu PC (ipad). Połącz urządzenie b
ezpośrednio lub przez
lokalną sieć.
FLIR i3 / i5 / i7
Dane techniczne
Zależne od, modelu kamery
FOV/ min od. ostrzenia.
FLIR i3
FLIR i5
FLIR i7
12,5° x 12,5°/0,6 m
21° x 21°/0,6 m
29° x 29°/0,6 m
Czułość teperaturowa
0,15°C
0,10°C
0,10°C
Rozdzielczość w podczer.
60 x 60 pikseli
100 x 100 pikseli
140 x 140 pikseli
Tryby pomiarowe
Punkt w centrum
Punkt w centrum
Punkt w centrum, prostokąt z temp. maks/min,
izoterma powyżej/poniżej, wybrany interwał temp.
Ogólne
Parametry zobrazowania
Zakres widmowy
Rozdzielczość przestrzenna
Częstotliwość obrazu
Ogniskowa
Typ detektora
7,5 - 13 µm
3,7 mrad
9 Hz
Stała
Matryca niechłodzonych detektorów mikrobolometr. (FPA)
Prezentacja obrazu
Wyświetlacz
Kolorowy LCD 2,8”
Pomiar
Zakres temperatur obiektu
Dokładność
Od -20°C do +250°C
±2°C lub ±2% odczytu
Analiza pomiaru
Korekcja emisyjności
Korekcja temperatury
Zmienna od 0,1 do 1,0 lub z listy materiałów
Automatyczna, na podstawie wprowadzonej temp. odbitej
Ustawienia
Palety barw
Utawienia
żelaza, tęczy, cz-b
Lokalne dostosowanie jednostek, języka, formatu daty i czasu;
automatyczne wyłączenie
Zapis obrazów
Typ
Format pliku
Karta miniSD
Standardowy, 14-bitowy, pomiarowy JPEG
Zasilanie
Typ akumulatora
Czas pracy
Ładowanie
Praca z sieci
Zarządzanie zasilaniem
Napięcie zasilacza
Wymienny, litowo-jonowy
5 godz. wyświetlacz pokazuje stan akumulatora
W kamerze, ładowarka sieciowa, 3 h do 90% pojemności
Ładowarka sieciowa 90-260 V AC
Automatyczne wyłączenie (wg. ustawień użytkownika)
5 V=
Dane środowiskowe
Zakres temperatur pracy
Zakres temp. przechowywania
Wilgotność
Udary
Wibracje
Odporność na upadek
Zabezpieczenie obudowy
Od 0°C do +50°C
Od -40°C do +70°C
IEC 60068-2-30/24 h 95% wilgotność względna
25 G (IEC 60068-2-29)
2 G (IEC 60068-2-6)
2m
IP43
Dane fizyczne
Rozmiary
Masa
Rozmiary z opakowaniem
Masa z opakowaniem
223 x 79 x 83 mm
< 365 g, z akumulatorem
120 x 400 x 320 mm
2,8 kg
FULL PRODUCT
WARRANTY*
DETECTOR
WARRANTY*
* Po rejestracji produktu na www.flir.com
FULL PRODUCT
WARRANTY
DETECTOR
WARRANTY
Standardowe ukompletowanie
Kamera FLIR i3, i5 lub i7, twarda walizka, program FLIR Tools na CD, drukowana instrukcja szybkiego rozpoczęcia pracy, dokumentacja
użytkownika na CD, certyfikat kalibracji, akumul. (w kamerze), zasilacz, kabel USB, karta miniSD (512 MB) , adapter kart SD
31
FLIR seria Ebx
Dane techniczne
Zależne od modelu kamery
FLIR E30bx
FLIR E40bx
FLIR E50bx
FLIR E60bx
Rozdzielczość
Rozdzielcz. przestrz.
Czułość temp.
Zoom
160 × 120 pikseli
2.72 mrad
< 0.1 °C
N/D
160 × 120 pikseli
2.72 mrad
< 0.045 °C
2x zoom cyfrowy
240 × 180 pikseli
1.82 mrad
< 0.045 °C
2x-4x zoom cyfrowy
320 × 240 pikseli
1.36 mrad
< 0.045 °C
2x-4x zoom cyfrowy
Prezentacja obrazów
N/D
obszar podczerwony w obrazie widzialnym
skalowalny obszar podczerwony
w obrazie widzialnym
Tak
Obraz w podczerwieni, obraz widzialny, PiP,
Thermal Fusion, galeria miniatur.
skalowalny obszar podczerwony
w obrazie widzialnym
Tak
Obraz w podczerwieni, obraz widzialny, PiP,
Thermal Fusion, galeria miniatur.
Thermal Fusion
Tryby zobrazowania
Analiza pomiarów
Punkt pomiarowy
Obszar
N/D
N/D
Obraz w podczerwieni, obraz widzialny, galeria Obraz w podczerwieni, obraz widzialny, PiP,
galeria miniatur.
miniatur.
3
3 prostokąty z t. maks., min. i śr.
3
3
Temp. różnicowa
1
1 prostokąt z temp. maks.,
min. i śr.
Brak
Temp. różnicowa między funkcjami
pomiarowymi lub temperaturą odniesienia
Raportowanie
Błyskawiczny raport
Brak
Brak
Brak
Tak
Aparat cyfrowy
Wbud. kamera cyfrowa
2 megapiksela i jedna lampa LED
3,1 megapiksela i jedna lampa LED
Notatki do obrazu
Głosowe
Tekstowe
Brak
Brak
MeterLink
Brak
60 sekund przez Bluetooth®
Tekst ze zdefiniowanej listy
lub ekranu dotykowego
Podłączenie przez Bluetooth,
higrometr Extech MO297 lub
miernik cęgowy Extech EX845
Interfejsy komunikacji
Bluetooth® / Wi-Fi
Brak
Tak
Tak
Tak
MPEG4 na kartę pamięci
Z pełną dynamiką do PC przez USB
Nieskompresowane, kolorowane wideo przez
USB
USB
USB
Strumieniowa transmisja wideo/zapis
Zapis nieradiometrycznego
ND
wideo w podczerwieni
ND
Strumieniowa transmisja
radiometrycznego wideo w
podczerwieni
ND
Strumieniowa transmisja
nieradiometrycznego wideo w
podczerwieni
32
Zobacz www.flir.com
Ogólne
Pole widzenia (FOV)/min.odl. ostrzenia
Zakres widmowy
Ostrość
Matryca detektorów (FPA)
25° × 19° / 0,4 m
7,5–13 µm
60 Hz
Ręczna
Niechłodzona, mikrobolometryczna
Prezentacja obrazu
Wyświetlacz
Wbudowany wyświetlacz dotykowy LCD 3,5”, 240 x 320 pikseli
Pomiar
Dokładność
Od –20°C do +120ºC
± 2 °C lub ± 2% odczytu
Analiza pomiaru
Aut.wykrywanie miejsc ciepłych i zimnych
Korekcja pomiarów
Alarm wilgotności
Alarm izolacji
Izoterma
automatyczne znaczniki wysokiej i niskiej temperatury w obszarze
zmienna od 0,1 do 1,0 lub z listy materiałów
temperatury odbitej, transmisji optyki i transmisji atmosfery
1 alarm wilgotności, w tym punktu rosy
1 alarm izolacji
wykrywa temp. poniżej/powyżej/interwał
Ustawienia
Ustawienia obrazu
Setup
palety (arktyczna, szarości, żelaza, lawa, tęcza i tęcza HC), dostrojenie obrazu (autom./ ręczne)
jednostki, język, format daty i czasu, autom. wyłączenie, jaskrawość ekranu
Wskaźnik laserowy
Laser
połoźenie wyświetlane na obrazie w podczerwieni
Zapis obrazu
Format
Typ
standardowy JPEG - włącznie z danymi pomiarowymi
obrazy w podcz. i widzialne jednoczesny zapis obu typów
Zasilanie
Typ akumulatora
ładowanie
Automatyka zasilania
Praca z sieci
Napięcie ładowarki
Wymienny, litowo-jonowy - czas pracy 4 godz.
W kamerze, z ładowarki sieciowej, w ładowarce dwukomorowej lub z ład. samochod. 12V.
Samoczynne wyłączenie, (zgodnie z ustawieniami użytkownika)
Sieć 90-260 V AC
12V=
Parametry środowiskowe
Wilgotność (przechowywanie i praca)
Udary/wibracje
Odporność na upadek
Ochrona obudowy
Od -15 do +50°C
Od -40 do +70°C
IEC 60068-2-30/24 h 95% wilgotność względna +25°C do +40°C / 2 cykle
25 G (IEC 60068-2-29) / 2 G (IEC 60068-2-6)
2m
IP 54 (IEC 60529)
Interfejsy
interfejsy
USB
Mini USB, USB A, kompozyt wideo
USB-A: podłączenie zewnętrznego urządz. USB - USB-mini-B: Transmisja do i z PC / transfer MPEG-4
Dane fizyczne
Masa kamery z akumulatorem
Rozmiary kamery (dł x szer x wys)
Masa z opakowaniem
0,825 kg
246 × 97 × 184 mm
560 x 370 x 190 mm
5,3 kg
Kamera FLIR E30bx, FLIR E40bx, FLIR E50bx lub FLIR E60bx: twarda waliza transportowa, kamera termowizyjna z obiektywem, akumulator ,certyfikat kalibracji, program FLIR Tools™ na
CD, karta pamięci, pokrywka na obiektyw, zasilacz z wielowtykiem, drukowana instrukcja szybkiego rozpoczęcia pracy, kabel USB, drukowany zestaw istotnych informacji, dokumentacja
uźytkownika na CD, kabel wideo, rozszerzenie gwarancji lub karta rejestracyjna
FULL PRODUCT
WARRANTY*
DETECTOR
WARRANTY*
33
OŚĆ
W
NO
FLIR seria T400bx
Dane techniczne
Zależnie od modelu
kamery
FLIR T420bx
FLIR T440bx
2x-4x zoom cyfrowy
2x-4x-8x zoom cyfrowy
Od –20°C do +350°C w 2 zakresach: od -20°C do +120°C lub
Od 0°C do +350°C
Od –20°C do +650°C w 3 zakresach: od -20°C do +120°C lub
Od 0°C do +350°C lub
Od +200°C do +650°C
MSX
ND
Obraz w podczerwieni z MSX
Szkic w obrazie
ND
W obrazie w podczerwieni i widzialnym
ND
Kierunek kamery automatycznie dodawany jest do każdego obrazu
Zoom
Pomiar
Prezentacja obrazu
Image annotations
Kompas
Ogólne
Czułość temp. /NETD
Rozdzielczość w podczerw.
Zakres widmowy
Rozdzielczość przestrzenna IFOV
Ostrość
Matryca detektorów FPA
<45 mK przy 30°C
320 × 240 pikseli
25° × 19° / 0,4 m
7,5 - 13 µm
1,36 mrad
60 Hz
Automatyczna lub ręczna
Niechłodzona, mikrobolometryczna
Prezentacja obrazu
Wyświetlacz
Tryby zobrazowania
Thermal Fusion
Skalowalny obraz podczerw. w obrazie widzialnym
Wbudowany, wyświetlacz LCD 3,5”, 256k kolorów, 320 x 240
Obraz w podczerwieni, widzialny, Obraz w obrazie (PiP), galeria miniatur
Obraz w podczerwieni z interwałem temperatur “pomiędzy”, “poniżej”, “powyżej”, w obr. widzialnym
Pomiar
Dokładność
Analiza pomiaru
Punkt pomiarowy
Obszar
Izoterma
Izoterma
Automatyczne wykrywanie chłodnych/ gorących miejsc
Korekcje pomiaru
Korekcja zewnętrzej optyki/okna podczerwieni
Alarm wilgotności
Alarm izolacji
5
5 prostokątów z maks/min/średnią
wykrywa maks./min. temperaturę/interwał
Wykrywa maks./min. temperaturę/interwał
Automatyczne punkty pomiarowe w chłodnych lub gorących miejscach w obserwowanym obszarze
Zmienna od 0,01 do 1,0 lub z listy materiałów
Temperatury odbitej, transmisji optyki i transmisji atmosfery
Automatyczna, w oparciu o zadaną temp. i transmisję okna/optyki
1 alarm wilgotności i punktu rosy
1 alarm izolacji
Ustawienia
Palety barwne
Ustawienia
Arktyczna, szara, żelaza, lawy, tęczy i tęczy HC
Klawisz programowany przez użytkownika. ustawienia formatu jednostek, języka, daty i czasu.
Zapis obrazów
Zapis obrazów
Tryb zapisu obrazów
Okresowy zapis obrazów
36
Zobacz www.flir.com
Standardowy JPEG - włączywszy dane pomiarowe, na karcie pamięci
Obrazy w podczerwieni/widzialne, jednoczesny zapis obrazów w podczerwieni i widzialnych.
Od 7 sekund do 24 godzin (w podczerwieni)
Od 14 sekund do 24 godzin (w podczerwieni i widzialne)
Notatki dot. obrazu
Dźwięk
Tekst
Meterlink
Szkic
60 sekund przez Bluetooth ®
Tekst z predefiniowanej listy lub z klawiatury ekranowej
Połączenie bezprzewodowe higrometru Extech Mo297 lub miernika cęgowego Extech Ex845
Szkic z ekranu jest automatycznie zapisywany z obrazem
Generowanie raportów
- Błyskawiczny raport (.pdf) w kamerze, zawierający obrazy w podczerwieni i widzialne
- Osobne oprogramowanie na PC umożliwiające zaawansowane tworzenie raportów
Kamera cyfrowa
Wbudowana kamera cyfrowa
Pole widzenia kamery cyfrowej
3,1 megapiksela (2048 × 1536 pikseli), lampa LED
Zgodne z obiektywem kamery termowizyjnej
Wskaźnik laserowy
Laser
Wskazywanie
Klasa 2, Laser półprzew. AlGalnP:
Położenie lasera jest automatycznie pokazywane na obrazie w podczerwieni
Strumieniowa transmisja wideo
Zapis nieradiometrycznego lub wideo w podczerwieni lub wideo w
świetle widzialnym
Strumieniowa transmisja radiometrycznego wideo w podczerwieni
Strumieniowa transmisja nieradiometrycznego wideo w podczerwieni
Nieskompresowane, kolorowane wideo przez USB
Zasilanie
Typ akumulatora
Czas pracy
ładowanie
Wymienny, litowo-jonowy
4 godz.
W kamerze, z ładowarki sieciowej, w ładowarce dwukomorowej lub z ład. samochod. 12V.
Samoczynne wyłączenie, (zgodnie z ustawieniami użytkownika)
EMC
Widmo radiowe
Udary
Wibracje
Ochrona obudowy
Bezpieczeństwo
Interfejsy wymiany danych
Interfejsy
USB
Bluetooth
Wi-Fi
Radio
Wi-Fi
Od -15°C do +50°C
Od -40°C do +70°C
IEC 60068-2-30/24 h 95% wilgotność względna +25°C do +40°C
- ETSI EN 301 489-1 (radio)
- ETSI EN 301 489-17
- EN 61000-6-2 (odporność)
- EN 61000-6-3 (emisja)
- FCC 47 CFR cz. 15 B (emisja)
- ICES-003
ETSI EN 300 328
FCC cz. 15.247
RSS-210
25 G (IEC 60068-2-29)
2 G (IEC 60068-2-6)
IP 54 (IEC 60529)
EN/UL/CSA/PSE 60950-1
USB-mini, USB-A, Bluetooth, Wi-Fi, zespolone wideo
USB-A: Podłączenie zewnętrznego urządzenia USB (kopiowanie na „palec” USB)
USB Mini-B: Transmisja danych do i z PC.
Łączność z zestawem słuchawkowym i czujnikami zewnętrznymi
Połączenie ze smartfonem lub tabletem w celu transmisji obrazów sieci lokalnej, bezpośrednie lub przez sieć lokalną.
Bluetooth
Antena
Standard: 802.11 b/g
Zakres częstotliwości: 2412-2462 MHz
Maksymalna moc wyjściowa: 15 dBm
Zakres częstotliwości: 2402-2480 MHz
Wewnętrzna
Dane fizyczne
Masa z opakowaniem
0,88 kg
106 × 201 × 125 mm
180 x 500 x 360 mm
5,6 kg
Statyw
UNC 1/4” - 20
Kamera FLIR T420bx lub FLIR T440bx: twarda walizka transportowa, kamera termowizyjna z obiektywem, akumulator, ładowarka, mikroadapter , Bluetooth® USB, certyfikat kalibracji, program FLIR Tools™ PC
na CD, zestaw słuchawkowy, karta pamięci z adapterem, zasilacz z wielowtykiem, drukowana instrukcja szybkiego rozpoczęcia pracy, osłona przeciwsłoneczna, kabel USB, dokumentacja użytkownika na CD,
kabel wideo, rozszerzenie gwarancji lub karta rejestracyjna.
FULL PRODUCT
WARRANTY*
DETECTOR
WARRANTY*
37
we
No cje
k
fun
Seria FLIR T600bx
Specyfikacja techniczna
Zależnie od modelu kamery
OŚĆ
NOW
FLIR T600bx
FLIR T620bx
FLIR T640bx
480x360 pikseli
0.91 mrad dla obiektywu 25°
<40 mK @ 30 °C
1–4× ciągły, z bezpośrednim dostępem
640x480 pikseli
<40 mK @ 30 °C
640x480 pikseli
<35 mK @ 30 °C
Ciągła, automatyczna lub ręczna
Od -40°C do +150°C
Od +100°C do +350°C
Od -40°C do +150°C
Od +100°C do +650°C
Od -40°C do +150°C
Od +100°C do +650°C
Brak
Brak
Brak
Brak
Obraz w podczerwieni z MSX
800 x 480 pikseli
Brak
Brak
W obrazie w podczerwieni i widzialnym
Brak
Tak
Tak
Analiza pomiaru
Funkcja profil liniowy
Ustawienia pomiaru
N/D
N/D
N/D
N/D
Bieżący profil. kierunek pion/poziom
Dodanie ustawień przez naciśnięcie klawisza
GPS
Wbudowany GPS
Brak
Automatyczne dodawanie do obrazu współrzędnych, do
synchronizacji z mapami w internecie
Automatyczne dodawanie do obrazu współrzędnych, do
synchronizacji z mapami w internecie
Rozdzielczość
Czułość temp. /NETD
Powiększenie cyfrowe
Ostrość
Pomiar
Zakres temperaturowy, standardowy
Prezentacja obrazu
MSX
Wizjer
Opis obrazu
Szkic w obrazie
Instant Report
Ogólne
Matryca detektorów FPA
Zakres widmowy
Prezentacja obrazu
Wyświetlacz
Tryby zobrazowania
Ręczna regulacja obrazu
Automatyczna regulacja obrazu, aktywacja ciągła lub ręczna
Automatyczna regulacja obrazu z blokadą skali
FULL PRODUCT
WARRANTY*
DETECTOR
WARRANTY*
38
Zobacz www.flir.com
FULL PRODUCT
DETECTOR
25° x 19° / 0,25 m
15° x 11° / 0,5 m
45° x 34° / 0,15 m
W zamówieniu należy podać typ obiektywu
Niechłodzona, mikrobolometryczna, najnowszej generacji z pikselem
7,85 - 14 µm
30 Hz
Superjaskrawy ekran dotykowy LCD 4,3” , 800x480 pikseli
Obraz w podczerwieni w wybranej palecie, kolorowy obraz widzialny, PiP (skalowalny i przesuwalny obraz w podczerw.) Thermal Fusion (próg wyżej,
niżej i pomiędzy, galeria miniatur
Poziom, zakres, maks., min.
Standardowa lub oparta na histogramie obrazu
Blokada maksimum, minimum lub zakresu
Ogólne
Pomiar
Dokładność
Analiza pomiaru
Punkt pomiarowy
Obszar
Autom. wykrywanie chłodnych/ gorących miejsc
Izoterma
Różnica temperatur
Funkcja temperatury odniesienia
Korekcja pomiarów
Korekcja zewnętrznej optyki/okna podczerwieni
Alarmy
10
5 prostokątów lub okręgów z maks/min/średnią temp.
Położenie i wartość maks/min/średnia temp.w prostokącie, okręgu lub linii
Wykrywa maks./min. temperaturę/interwał
Różnica między dwiema dowolnymi funkcjami pomiarowymi lub dowolną funkcją pomiarową
a temperaturą odniesienia
Ustawiana ręcznie
Zmienna, od 0.01 do 1.0 lub wybór z listy materiałów
Temperatury odbitej, transmisji optyki i transmisji atmosfery
Automatyczna, w oparciu o zadaną temp. i transmisję okna/optyki
Dzwiękowy/wizualny alarm (powyżej/poniżej) w oparciu o dowolną funkcję pomiarową
Ustawienia
Ustawienia obrazu
Setup
Konfigurowanie informacji wyświetlanych w obrazie
Programowalny klawisz
Palety (arktyczna, skala szarości, żelazo, lawa, tęcza i tęcza wysoki kontrast), regulacja obrazu (automatyczna/ręczna)
Lokalne dostosowanie jednostek, języka, formatu daty i czasu; automatyczne wyłączenie, jasność ekranu
Tak
Tak
Zapis obrazu
Typ
Format
Obrazy w podczerwieni i widzialne, jednoczesny zapis obu typów obrazów
Standardowy JPEG - włącznie z danymi pomiarowymi na karcie pamięci SD
Kamera cyfrowa
Kamera foto, FOV
5 Mpikseli, z lampą LED
Dostosowuje się do optyki kamery IR
Wskaźnik laserowy
Laser
Wskazywanie
Klasa 2 Laser półprzewodnikowy AlGalnP: klasa 2
Położenie lasera jest automatycznie pokazywane na obrazie w podczerwieni
Notatki dot. obrazu
Dźwięk
Tekst
Szkic
Meterlink
60 sekund przez Bluetooth ®
Tekst z predefiniowanej listy lub z klawiatury ekranowej
Szkic z ekranu jest automatycznie zapisywany z obrazem
Połączenie bezprzewodowe higrometru Extech Mo297 lub miernika cęgowego Extech Ex845
Image presentation
Kompas
Kierunek kamery automatycznie dodawany jest do każdego obrazu
Strumieniowa transmisja wideo/zapis
Zapis radiometrycznego wideo w podczerwieni
Strum. transm. nieradiometrycznego wideo w podczerw.
Zapis wideo w kamerze
Wi-Fi
z pełną dynamiką na PC przez USB
Transmisja MPEG 4 do PC przez USB
Nieradiometryczne wideo w podczerwieni/widzialne, MPEG4 na kartę SD.
Bezprzewodowa transmisja nieradiometrycznego wideo w podczerwieni, MPEG4
Aktualizacja kamery
Automatyczna aktualizacja kamery do najnowszej wersji
Aktualizacja kamery z programu FLIR Tools, z PC
Interfejsy transmisji danych
Interfejsy
Bluetooth®
USB
Wi-Fi
USB-mini, USB-A, Bluetooth®, WiFi, DVI video
Communication with smart phone, PC tablet, headset and external sensors
USB-A: podłączenie zewn. urządzeń USB - USB-mini-B: transmisja danych do i z PC / MPEG 4
Połączenie w celu transmisji obrazu do ipad/iPhone może być wykonane bezpośrednio lub przez lokalną sieć.
Zasilanie
Typ akumulatora
Czas pracy
ładowanie
Praca z sieci
Napięcie wyj. zasilacza
Litowo-jonowy (wymienialny)
> 2,5 godziny przy 25°
W kamerze, zasilacz sieciowy, ładowarka dwukomorowa lub gniazdo zapalniczki 12 V w samochodzie
Automatyczne wyłączenie i tryb uśpienia (wybierane przez użytkownika)
Zasilacz sieciowy, 90-260 V pr. przem., 50/60 Hz
Wyjście 12 V pr. st.
Zakres temperatur przechowywania
Wilgotność, przechowywanie i praca, bez kondensacji
Ochrona obudowy
Udary, praca
Wibracje, praca
Emisja zakłóceń elektromagnetycznych
Odporność na zakłócenia elektromagnetyczne
Od -15 do +50°C
Od -40°C do +70°C
IEC 60068-2-30/24 h 95% wilgotności względnej od +25°C do +40°C
IP 54 (IEC 60529)
25 G (IEC 60068-2-29)
2 G (IEC 60068-2-6)
EN 61000-6-3
EN 61000-6-2
Dane fizyczne
Masa kamery, z akumulatorem
Gniazdo statywu
1,3 kg
143 x 195 x 95 mm
1/4" - 20
Dodatkowe obiektywy - opcja
Teleobiektyw, 15°
Lens 25°
15° x 11°/0,5 m
25° x 19° / 0.25 m
Kamera FLIR T600bx / T620bx / T640bx: twarda walizka transportowa, kamera termowizyjna z obiektywem, akumulator (2), ładowarka, duża osłona na oko, adapter statywu, pasek na szyję, osłona obiektywu, zestaw słuchawkowy
Bluetooth, certyfikat kalibracji, program FLIR Tools™ na CD, kabel sieciowy z wielowtykiem, adapter kart pamięci, drukowana instrukcja szybkiego rozpoczęcia pracy, wydruk z waźnymi informacjami, kabel USB, dokumentacja
uźytkownika na CD, kabel HDMI (2), rozszerzenie gwarancji lub karta rejestracyjna.
39
FLIR B620 / FLIR B660
Dane techniczne
Zależne od
modelu kamery
Pole widzenia (FOV)/min.odl.
ostrzenia
FLIR B620
FLIR B660
24° x 18° / 0.3 m
45° x 34° / 0.2 m
w zamówieniu należy
podać typ obiektywu
0,65 mrad dla obiekt. 24°
Czułośc temperaturowa
Zoom
Ręczne i elektr. ustawianie
ostrości z technologią USM
40 mK przy 30 °C
1–2X ciągły, z funkcją paningu
automatyczne i ręczne
24° x 18° / 0.3 m
12° x 9° / 1.2 m
45° x 34° / 0.2 m
w zamówieniu należy
podać typ obiektywu
30 mK przy 30 °C
1–8X ciągły, z funkcją paningu
automat. (wg. plamki lasera) i ręczne
N/D
obraz w podczer. z temperaturami
“pomiędzy”, “poniżej”, “powyżej”
na obr. widzialnym (tylko z obiekt. 24 ),
przesuwalny i rozciągalny obraz
podcz. w obr. widz. (tylko z ob.. 24°)
regulowane DDE
obraz w podczer. z temperaturami
“pomiędzy”, “poniżej”, “powyżej”
na obr. widzialnym (tylko z obiekt. 24°)
przesuwalny i rozciągalny obraz
podcz. w obr. widz. (tylko z ob.. 24°)
(w ograniczonym zakresie)
liniowy
3
3 prostokąty lub koła z wykrywaniem
maks., min. i średniej temperatury
N/D
10
5 prostokątów lub kół z wykrywaniem
maks., min. i średniej temperatury
1 linia “na żywo” w pionie lub poziomie
Zapis obrazu
Zapis w kamerze
N/D
zapis dynamiczny w RAM
Wskaźnik laserowy
Wskazywanie
N/D
Tryby lasera
N/D
położenie lasera jest automatycznie
pokazywane na obrazie w podczerw
autofocus/poziom/punkt pomiarowy
Prezentacja obrazu
Autom. optymalizacja kontrastu
Thermal Fusion
Picture in Picture
Pomiar
Dokładność
Analiza pomiaru
Punkt pomiarowy
Obszar
Zapis radiometrycznego wideo
w podczerwieni
Nieradiometryczny zapis wideo
N/D
GPS
Wbudowany GPS
N/D
automatyczne dodawanie do obrazu
współrzędnych, do synchronizacji z mapami w internecie
Interfejsy
Firewire
N/D
Tak
N/D
w czasie rzeczywistym na RAM,
możliwość przegrania na kartę
MPEG-4 na karcie pamięci
FULL PRODUCT
WARRANTY*
DETECTOR
WARRANTY*
40
Zobacz www.flir.com
Ogólne
Rozdzielczość
Zakres widmowy
Ostrość
matryca detektorów FPA
640 x 480 pikseli
7.5 - 13 µm
30 Hz
automatyczna lub ręczna
niechłodzona, mikrobolometryczna
Prezentacja obrazu
Wyświetlacz
Wizjer
Automatyczna regulacja obrazu
Ręczna regulacja obrazu
Tryby zobrazowania
Obraz referencyjny
wbudowany, kolorowy wyświetlacz LCD 5,6”, 1024 x 600
wbudowany, wychyłowy wyświetlacz LCD, 800 x 600 pikseli
ciągła/ręczna; liniowa lub na bazie histogramu
Poziom/szerokość/ maks./min/
obraz w podczerwieni, widzialny, galeria miniatur,ThermalFusion, Obraz w obrazie (PiP)
pokazywany razem z obrazem w podczerwieni na żywo
Pomiar
od –40 °C do +120 °C (opcjonalnie do +2000°C)
Analiza pomiaru
Izoterma
Temperatura różnicowa
Automatyczne wykrywanie
chłodnych/ gorących miejsc
Alarm wilgotności
Alarm izolacji
Alarm funkcji pomiarowej
Temperatura odniesienia
Korekcja temp. odbitej
Korekcja optyki/okna podczerwieni
2 z funkcją powyżej/poniżej i interwał
delta temperatury między funkcjami pomiarowymi lub temperaturą odniesienia
automatycznie wskazuje wartość maks. i min. temperatury oraz jej położenie
wewnątrz prostokąta, koła lub linii
1 alarm wilgotności i punktu rosy
1 alarm izolacji
alarm dźwiękowy (powyżej/ poniżej) do dowolnej funkcji pomiarowej
ustawiana ręcznie lub przechwytywana z dowolnej funkcji pomiarowej
zmienna od 0,01 do 1,0 lub z listy materiałów
automatyczna, w oparciu o wartość wprowadzoną
automatyczna, w oparciu o zadaną temeraturę i transmisję okna/optyki
Ustawienia
Ustawienia ogólne
Klawisze programowalne
jednostki, język, format daty i czasu, automatyczne wyłączenie kamery, intensywność wyświetlaczy
2
Zapis obrazu
Typ
Format
Tryby
Okresowy zapis obrazów
Panorama
karta pamięci SD
standardowy JPEG - włącznie z danymi pomiarowymi 14 bit
obrazy w podczerwieni i widzialne, jednoczesny zapis obu typów obrazów; obraz
widzialny jest automatycznie łączony z odpowiednim obrazem w podczerwieni
co 10 sekund, do 24 godzin
do tworzenia obrazów panoramicznych w programie FLIR BuildIR lub FLIR Reporter
Notatki dot. obrazu
Dźwięk
Tekst
Znacznik obrazu
do 60 sekund; zapis razem z obrazem (przez Bluetooth®)
tekst z predefiniowanej listy lub z PDA (przez IrDA); zapis wraz z obrazem
4 w obrazie w podczerwieni lub w obrazie widzialnym
Kamera cyfrowa
3,2 Mpiksela, z autofocusem i lampą LED
Wskaźnik laserowy
Laser
klasa 2, Laser półprzew. AlGalnP:
Transm. nieradiometrycznego wideo
MPEG-4 do PC przez USB lub WLAN (opcja)
Zasilanie
Typ akumulatora
Czas pracy
Ładowanie
Praca z sieci
Napięcie wyj. zasilacza
wymienny, litowo-jonowy
3 godz.
w kamerze, z ładowarki sieciowej, w ładowarce dwukomorowej lub z ład. samochod. 12V
samoczynne wyłączenie, (zgodnie z ustawieniami użytkownika)
zasilacz sieciowy 100-240 V AC, 50/60 Hz
12V=
Udary
Wibracje
Obudowa
od -15°C do +50°C
od -40°C do +70°C
IEC 60068-2-30/24 h 95% wilgotność względna +25°C do +40°C
25 g (IEC 60068-2-29)
2 g (IEC 60068-2-6)
IP 54 (IEC 60529)
Interfejsy
USB-A
USB mini-B
Kompozyt wideo
IrDA
WLAN
Złącze zestawu słuchawkowego
Wi-Fi
podłączenie zewnętrznego urządzenia USB (kopiowanie do pamięci USB)
transfer danych od/z PC, strumieniowa transmisja MPEG-4
PAL lub NTSC
przesyłanie komentarzy tekstowych z PDA do kamery; bezprzewodowe przesyłanie tekstu
opcja
Tak
połączenie w celu transmisji obrazu do ipad/iPhone może być wykonane bezpośrednio lub przez lokalną sieć.
Dane fizyczne
Masa z opakowaniem
1.8 kg
299 x 144 x 147 mm
520 x 400 x 200 mm
8.2 kg
Standard package
Kamera FLIR B620 lub FLIR B660: twarda walizka transportowa, kamera termowizyjna z obiektywem, akumulator, dokumentacja użytkownika na CD, kabel wideo, rozszerzenie gwarancji lub
karta rejestracyjna, karta pamięci z adapterem, zasilacz, drukowana instrukcja szybkiego rozpoczęcia pracy, pasek na rękę, kabel USB, (2 szt. jedna w kamerze, druga poza nią) ładowarka,
certyfikat kalibracji, program FLIR Tools na CD, kabel FireWire 4/6 FireWire 6/6, zestaw słuchawkowy, pokrywa obiektywu (2 szt.), kabel sieciowy, adapter USB kart pamięci
41

Oferta - budownictwo

Transkrypt

Podobne dokumenty

Pobierz najnowszy katalog
