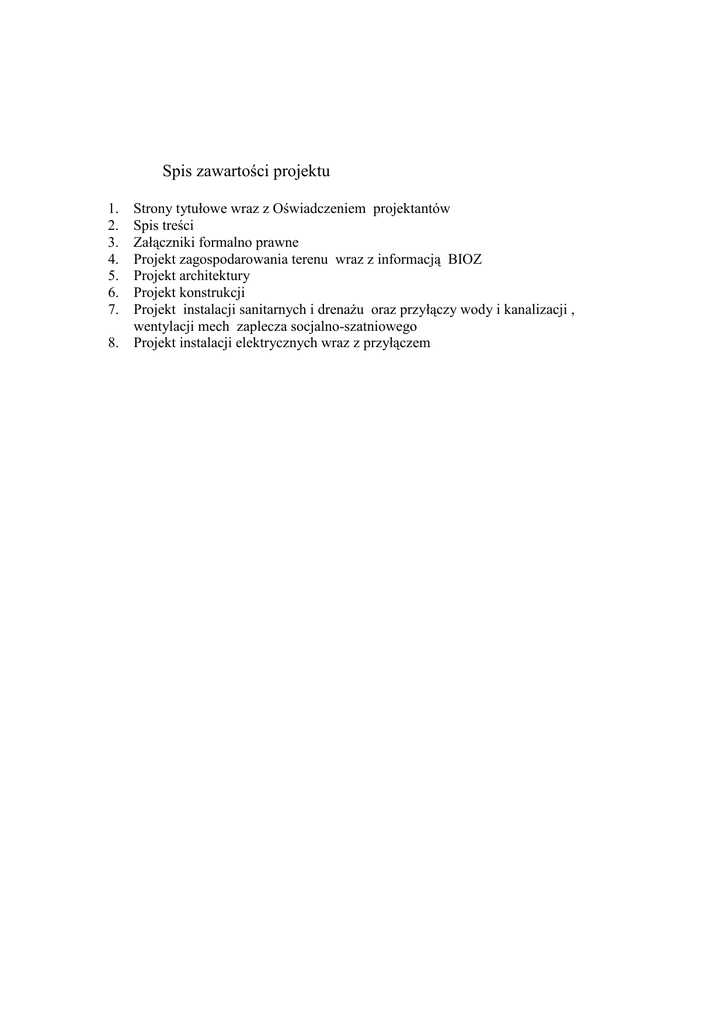

Spis zawartości projektu
1.
2.
3.
4.
5.
6.
7.
8.
Strony tytułowe wraz z Oświadczeniem projektantów
Spis treści
Załączniki formalno prawne
Projekt zagospodarowania terenu wraz z informacją BIOZ
Projekt architektury
Projekt konstrukcji
Projekt instalacji sanitarnych i drenażu oraz przyłączy wody i kanalizacji ,
wentylacji mech zaplecza socjalno-szatniowego
Projekt instalacji elektrycznych wraz z przyłączem
Opis techniczny do projektu zagospodarowania terenu
dla zespołu boisk sportowych „ORLIK 2012”
w Ołdrzychowicach
na działkach nr.669, 670/15, 670/14, 670/9, 671/1 obr.0018 Ołdrzychowice Kł.
wraz z przyłączami wod.- kan. i elektrycznym
Inwestor : Gmina Kłodzko
57-300 Kłodzko
ul. Okrzei 8a
Adres obiektów i lokalizacja:
Ołdrzychowice Kł.
działka nr. 669,670/15, 670/14,/ 670/9, 671/1 obr.0018 Ołdrzychowice Kł.
Temat:
Kompleks sportowy w ramach programu rządowego „ Moje boisko Orlik 2012”
w Ołdrzychowicach Kłodzkich dz. 669, 670/15, 670/14. 670/9, 671/1, obr.0018
Ołdrzychowice Kł. wraz przyłączami wod-kan i elektrycznym
1. Lokalizacja , stan istniejący działki
Miejscowość Ołdrzychowice posiada Miejscowy Plan Zagospodarowania Przestrzennego.
Działki przeznaczone pod budowę kompleksu „Orlik 2012 „ leżą na terenie oznaczonym
symbolem UO- z przeznaczeniem podstawowym na usługi oświatowe. Tereny sąsiadujące
ze wszystkich stron, to tereny zabudowy mieszkaniowej.
Projektowany kompleks boisk sportowych usytuowany został na dz.669, położonej
bezpośrednio przy działce miejscowej szkoły podstawowej. Boiska sportowe stanowić
będą dopełnienie zagospodarowania działki szkolnej
Projektowany przy boiskach zespół sanitarno szatniowy umożliwi korzystanie z „Orlika „
nie tylko przez uczniów szkoły.
Wjazd na tereny szkolno sportowe jest istniejący- stanowi go dz, 670/14.
Istniejące przed budynkiem szkolnym miejsca parkingowe , służyć będą również ,
w miarę potrzeb, projektowanemu zespołowi boisk
Pomiędzy zabudową szkoły a nowymi boiskami projektowane są nowe ciągi piesze
(chodniki) oraz szeroki ciąg pieszo -jezdny umożliwiający , w razie konieczności wjazd z
istniejącej drogi bocznej dz.668.
Południowa część dz. 669 stanowi rezerwę terenu , na budowę piłkarskiego boiska
trawiastego
Teren dz. 669 jest niemalże płaski. Wzdłuż zachodniej granicy istnieje niewielki nasyp
ziemny- nie kolidujący z projektowana zabudową. Działka jest łąką . Wzdłuż granicy
południowej jest szpaler drzew, w części środkowej działki ,w pobliżu granicy
wschodniej- pojedyncze drzewa. Budowa kompleksu Orlik nie spowoduje konieczności
wycinki drzew.
Obiekty wybudowane zastaną w ramach rządowej akcji-„Orlik 2012”.
Teren jest położony w centrum miejscowości, stanowi przedłużenie działki szkoły
podstawowej.
Działka jest własnością Gminy Kłodzko.
.
2. Przedmiot i program funkcjonalny projektowanej inwestycji
Przedmiotem inwestycji jest budowa dwóch boisk oraz budynku szatniowosanitarnego.:
1. boiska wielofunkcyjnego do gry w koszykówkę, siatkówkę,- o nawierzchni
poliuretanowej
2. boiska do piłki nożnej – o nawierzchni ze sztucznej trawy.
3. Budynek zaplecza , który pomieści 2 szatnie z umywalnią , natryskiem i ustępem,
sanitariat dostosowany do potrzeb niepełnosprawnego, pokój trenera z zespołem
sanitarnym oraz pomieszczenie na sprzęt sportowy.
Cały projektowany kompleks powstanie w granicach istniejącego ogrodzenia –
z niewielką jego korektą , a boiska dodatkowo posiadać będą własne ogrodzenia oraz
piłkochwyty na boisku piłki nożnej- zgodnie z programem Orlika.
Do budynku zaplecza doprowadzona będzie woda , kanalizacja sanitarna
oraz energia elektryczna.
Wejście na teren obiektu bezpośrednio z drogi dz. 668 , projektowanym ciągiem
pieszo-jezdnym lub przez działkę szkolną 670/15.
Na teren projektowanych boisk możliwy wjazd służb technicznych i pogotowia
ratunkowego- poprzez projektowane bramy i furtki.
3. Projektowane zagospodarowanie działki
Projektowane obiekty są uzupełnieniem zagospodarowania trenu przy miejscowej szkole.
Projektowany zespół boisk zlokalizowany będzie w północnej części działki 669.
Równolegle do drogi 668 ustawiony będzie budyneczek zaplecza a za nim dwa boiska,
oddzielone ogrodzeniem.
Nowoczesne , sztuczne nawierzchnie wymagają odwodnienia terenu, oraz wykonania
solidnej podbudowy z warstw piasku i kruszyw kamiennych różnych frakcji.
Instalację odwodnienia boisk projektuje się z rur drenarskich PCV-U d113/126 i d145/160
którymi woda opadowa sprowadzana jest przez studnię osadnikową do skrzynek
rozsączających osadzonych w III warstwie geologocznej dobrze infiltrującej
4.Bilans terenu - dla dz. 669
Teren objęty wnioskiem o pozwolenie na budowę obejmuje 5 działek – w tym :
- projektowane boiska Orlika wraz z budynkiem zaplecza są usytuowane na dz. 669
- przez pozostałe działki: 670/15, 670/14, 670/9 ,6771/1 prowadzone są projektowane
przyłącza kanalizacji sanitarnej oraz energii elektrycznej. Działki te są własnością
Gminy Kłodzko i są zagospodarowane: zabudowania szkolne i gminne urządzenia
infrastruktury komunalnej
Całkowita powierzchnia działki 669
1 8336 ha = 18 336 m2
Projektowane boisko do piłki nożnej
boisko wielofunkcyjne
razem teren utwardzony pod boiska i ich ogrodzenia
1860,00m2
613,11m2
2639,5 m2
Budynek zaplecza szatniowego
Ciągi pieszo-jezdne na dz. 669
Projektowany chodnik –dojście ze szkoły na dz.670/15
Pozostała powierzchnia trawiasta na dz.669
68,88 m2
483,40 m2
26,60 m2
15 144,22 m2
powierzchnia biologicznie czynna
(15 144,22:18 336) x 100 = 82,59 %
5. Warunki gruntowo wodne- kategoria geotechniczna
Na potrzeby inwestycji : Budowa kompleksu Orlik 20112 w Ołdrzychowicach- wykonano
w czerwcu 2012r badania geologiczne terenu.
Z w/w opracowania wynika ,że grunty na terenie przeznaczonym pod budowę ,są bardzo
dobre.
Bezpośrednio pod warstwą gleby stwierdzono glinę piaszczystą z otoczakami i żwirem,
mało wilgotną o miąższości 0,3-1,25m.Pod warstwą glin piaszczystych zalegają piaski
średnie zapylone , z otoczakami i żwirem a jeszcze niżej same otoczaki ze żwirem.
W poszczególnych otworach badawczych , opisane wyżej warstwy różnią się nieznacznie.
Na całym obszarze badań nie stwierdzono występowania źródła wód gruntowych.
Projektowane obiekty : boiska i budynek szatniowy - zalicza się do I kategorii
geotechnicznej
6 . Zagospodarowanie mas ziemnych.
Teren inwestycji jest niemalże płaski , nieznacznie pochylony w kierunku wschodnim.
Z terenu projektowanych boisk zdjąć darń ( do wywozu), warstwę humusu zgarnąć i
pozostawić do późniejszego zagospodarowania .
W płytkie wykopy pod budowę boisk nawieziony zostanie żwir i piasek, które należy
mechanicznie zagęścić.
Nadmiar zdjętych mas ziemnych i ziemię z wykopów pod fundamenty budynku
szatniowego, należy wywieść w miejsce wskazane przez Inwestora lub znalezione przez
wykonawcę robót.(odległość do 5 km).
7. Ochrona p.pożarowa
W zakresie usytuowania obiekty spełniają wymagania określone w WT – paragr. 271
Obiekt kubaturowy jest dostępny od strony wschodniej , z drogi nr.668, oraz od strony
projektowanego ciągu pieszo-jezdnego .
Na trasie istniejącego w Ołdrzychowicach starego wodociągu , nie ma hydrantów
p.pożarowych – z powodu niskiego ciśnienia w sieci.
Planowana jest zmiana tej sytuacji. Do czasu realizacji tego zamierzenia – obrona zewnętrzna
p.pożarowa jest możliwa tylko z wozu bojowego OSP.
Aby zapewnić możliwość obrony przed pożarem , we wszystkich pomieszczeniach budynku
szatniowego (p.uż. 62.4 m2) , należy rozmieścić 6 gaśnic proszkowych po 4 kg.
Wszystkie użyte materiały budowlane powinny być niepalne lub trudnozapalne, oraz muszą
posiadać świadectwa dopuszczenia do stosowania w budownictwie.
8. Inne dane o terenie.
Teren przeznaczony na inwestycję nie leży w strefie ochrony konserwatorskiej , ani też
w strefie ochrony krajobrazowej.
Działki szkolne nie leżą na obszarze eksploatacji górniczej.
9.
Wpływ inwestycji na środowisko naturalne
Dla powyższej inwestycji nie ma obowiązku - z mocy prawa- sporządzania raportu
o oddziaływaniu na środowisko.
Przewiduje się miejsce zbierania odpadów (śmieci) – pojemnik na śmieci , wykonany z
tworzywa sztucznego, wyposażony w przykrywę oraz kółka – ustawione są w stałym
miejscu o utwardzonej nawierzchni , przy projektowanym ciągu pieszo-jezdnym w
pobliżu budynku sztniowo- sanitarnego.
.
a. Wywóz śmieci z częstotliwością „ w miarę potrzeb” – w oparciu o umowę
z miejscowym zakładem oczyszczania ( jak dla szkoły)
b. projektowane ogrzewanie budynku szatniowo-sanitarnego- elektryczne
c. projektowane obiekty nie będą emitować drgań, promieniowania czy też
nadmiernego hałasu- są to boiska do ćwiczeń, bez widowni.
10. Projektowane uzbrojenie terenu
Budowa budynku sanitarno -szatniowego wymaga doprowadzenia do obiektu wody,
kanalizacji sanitarnej oraz energii elektrycznej.
Wszystkie wymienione media przebiegają przez teren działki 669 lub przez działki
szkolne wymienione w tytule opracowania. Podłączenia na warunkach dysponentów sieci.
Pod projektowanymi boiskami wykonany zostanie drenaż terenu z odprowadzeniem wód
do skrzynek rozsączających.
opracowała : arch.K.Patoczka
Informacja do PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA
Inwestor : Gmina Kłodzko
57-300 Kłodzko
ul. Okrzei 8a
Adres obiektów i lokalizacja:
Ołdrzychowice Kł.
działka nr. 669,670/15, 670/14,/ 670/9, 671/1
Temat:
Kompleks sportowy w ramach programu rządowego „ Moje boisko Orlik 2012”
w Ołdrzychowicach Kłodzkich dz. 669, 670/15, 670/14. 670/9, 671/1, wraz
przyłączami wod-kan i elektrycznym
1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji
poszczególnych obiektów
Przedmiotem inwestycji jest budowa zespołu boisk”Orlik” wraz z budynkiem szatniowosanitarnym. oraz z konieczną infrastrukturą i obiektami towarzyszącymi jak
piłkochwyty,ogrodzenie i.chodniki.
2. Wykaz istniejących obiektów podlegających rozbiórce
Nie ma takich obiektów w obszarze prowadzonych robót.Na działce istnieje stare boisko
trawiaste, otoczone bieżnią żwirową.
3. Elementy na terenie wykonywanego zadania mogące stanowić zagrożenie
bezpieczeństwa i zdrowia ludzi
Inwestycja prowadzona będzie w bliskim sąsiedztwie działki szkolnej. Istnieje możliwość
„zwiedzania” budowy przez ciekawskie dzieci.
4. Informacje dotyczące ewentualnych zagrożeń podczas realizacji robót
- urazy kończyn górnych i dolnych w czasie przemieszczania się pracowników
po terenie prowadzonych robót powodowane upadkami wskutek nierówności
terenu w czasie robót ziemnych - zdjęcie warstwy humusu , wykopy pod ławy
i stopy fundamentowe
- urazy dłoni i stóp w czasie przemieszczania urządzeń do zagęszczania podłoży
oraz ładowania ich na środki transportowe
- urazy całego ciała w związku z prowadzeniem prac na odcinkach nie zamkniętych
całkowicie dla ruchu pojazdów kołowych
5.
Informacje o wydzieleniu i oznakowaniu miejsca prowadzonych robót budowlanych
stosownie do ich zagrożeń
- teren prowadzonych robót będzie wydzielony i oznaczony
- w widocznym miejscu zostanie umieszczona tablica informacyjna
- roboty ziemne będą odbywały się w terenie wydzielonym od ruchu pieszych i
pojazdów oznakowanych tablicami informacyjnymi i ostrzegawczymi
- rozładunek i załadunek materiałów na środki transportu przewiduje się wykonywać
na wydzielonym terenie i placu składowania materiałów otoczonym taśmami
ostrzegawczymi koloru biało-czerwonego
wykopy oprócz zapór stałych oznaczone będą oznaczone tablicami ostrzegawczymi
-
6. Instruktaż pracowników przed przystąpieniem do realizacji robót szczególnie
niebezpiecznych
Przed przystąpieniem do realizacji robót szczególnie niebezpiecznych kierownik
budowy lub wyznaczony przez niego majster zobowiązany jest udzielić pracownikom
instruktażu w trakcie którego należy:
- szczegółowo określić zakres prowadzonych prac i podać sposoby ich wykonywania
- poinformować pracowników o zagrożeniach wypadkowych na poszczególnych
etapach pracy
- określić rodzaje zabezpieczeń indywidualnych i zbiorowych dla poszczególnych
zagrożeń . a następnie wyposażyć pracowników w niezbędne środki ochrony i
środki zabezpieczające
- dokonać podziału pracy oraz ustalić kolejność wykonywania zadań
- omówić wymagania BHP przy poszczególnych stanowiskach pracy
- zapewnić bezpośredni nadzór nad prowadzonymi pracami
- określić zasady postępowania w wypadku wystąpienia zagrożenia w miejscu
pracy
7. Określenie sposobu przechowywania i przemieszczania materiałów , wyrobów ,
substancji oraz preparatów niebezpiecznych na terenie budowy.
W trakcie realizacji budynku szatniowego o konstrukcji stalowej nie będą używane
materiały czy środki szczególnie niebezpieczne dla zdrowia.
Przy wykonywaniu nawierzchni boisk zwrócić szczególną uwagę przy mieszaniu
i układaniu komponentów wchodzących w skład warstwy poliuretanowej, o ile to
możliwe , ograniczyć możliwość wdychania oparów
8. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym
Z wykonywania robót w strefach szczególnego zagrożenia zdrowia
Roboty związane z mieszaniem i układaniem warstwy poliuretanowej boiska
mieszalnik musi być uziemiony oraz oznaczony że jest urządzeniem pracującym
pod napięciem 400V
- pracownicy bezwzględnie powinni używać masek ochronnych zabezpieczających
ich przed wdychaniem chemicznych oparów
- pracownicy powinni używać rękawic i ubrań ochronnych
Budynek szatniowy, dostarczany jest na plac budowy w gotowych częściach ,
kontenerach.. Przy rozładunku i montażu zachować szczególną ostrożność
-
9.
Miejsce przechowywania dokumentacji budowy oraz dokumentów
niezbędnych do prawidłowej eksploatacji maszyn i innych urządzeń
technicznych
Dokumentacja budowy będzie przechowywana u Kierownika budowy
- Dokumenty maszyn i urządzeń w działach technicznych poszczególnych
Podwykonawców
- Elektronarzędzia i sprzęt podręczny zabezpieczony w zamykanym pomieszczeniu.
Kierownik robót powinien dopilnować:
- rozmieszczenia sprawnego sprzętu gaśniczego
- zapewnić możliwość wezwania pomocy (dostępny telefon)
- organizacji punktu pierwszej pomocy (apteczka)
- zapewnienie odpowiedniego oświetlenia
Zaplecze budowy znajdzie się w pakamerze budowlanej ustawionej na działce ,
w pobliżu realizowanego zadania.
Czerwiec 2012
opracowała :arch.K.Patoczka
30-419 Kraków, ul,Hoffmanowej 6/8
Spis zawartości projektu architektury
I. Opis techniczny do projektu architektury
II.
Rysunki:
A0
A1.
A2
A3
A4
A5
A6
A7
A8
A9.
A10
A11
A12
A13
A14
usytuowanie obiektów
zaplecze kontenerowe - rzut przyziemia
zaplecze kontenerowe – rzut fundamentów
zaplecze kontenerowe – usytuowanie na placu
zaplecze kontenerowe – rzut połaci dachu
zaplecze kontenerowe – przekrój podłużny i poprzeczny
elewacje – północna i południowa
elewacje – wschodnia i zachodnia
zestawienie stolarki drzwiowej
zestawienie stolarki okiennej
linie boiska do piłki nożnej
linie boiska do koszykówki
linie boiska do siatkówki
bramka do piłki nożnej
bramka do piłki nożnej
Opis techniczny do projektu architektury
Inwestor : Gmina Kłodzko
57-300 Kłodzko
ul. Okrzei 8a
Adres obiektów i lokalizacja:
Ołdrzychowice Kł.
działka nr. 669,670/15, 670/14,/ 670/9, 671/1
Temat:
Kompleks sportowy w ramach programu rządowego „ Moje boisko Orlik 2012”
w Ołdrzychowicach Kłodzkich dz. 669, 670/15, 670/14. 670/9, 671/1, wraz
przyłączami wod-kan i elektrycznym
1. Lokalizacja terenu objętego opracowaniem
Projektowany kompleks boisk sportowych usytuowany został na dz.669, położonej
bezpośrednio przy działce miejscowej szkoły podstawowej w Ołdrzychowicach Kł.
Boiska sportowe stanowić będą dopełnienie zagospodarowania działki szkolnej
Projektowany przy boiskach zespół sanitarno szatniowy umożliwi korzystanie z „Orlika „
nie tylko przez uczniów szkoły.
Pomiędzy zabudową szkoły a nowymi boiskami projektowane są ciągi piesze (chodniki)
oraz szeroki ciąg pieszo -jezdny umożliwiający , w razie konieczności wjazd z istniejącej
drogi bocznej dz.668.
Południowa część dz. 669 stanowi rezerwę terenu , na budowę piłkarskiego boiska
trawiastego
2. Projektowane zagospodarowanie terenu, niezbędne do realizacji inwestycji.
Projektowana jest budowa zespołu boisk i urządzeń sportowych z modułowym ,
systemowym budynkiem zaplecza socjalnego, zaprojektowanego do realizacji w ramach
programu rządowego „Moje boisko Orlik 2012”
Inwestycja przeznaczona jest do celów rekreacyjno- wypoczynkowych.
Zaplecze socjalne wymaga zasilania energetycznego oraz dostawy wody i odbioru ścieków i
wody deszczowej.
Zaprojektowano także oświetlenie powierzchni boisk wraz z siecią zasilania energetycznego
oraz instalację odwadniającą .
Zakres inwestycji obejmuje:
-
budowę BOISKA DO PIŁKI NOŻNEJ 62x30m– nawierzchnia z syntetycznej
trawy o wys. 6 cm
- budowę BOISKA WIELOFUNKCYJNEGTO 19,1x32,1 –nawierzchnia
poliuretan przepuszczalny
- budowę MODUŁOWEGO ZAPLECZA SOCJALNEGO
- budowę ciągów komunikacji pieszej
- budowę oświetlenia boisk
- budowę piłkochwytów i ogrodzenia z furtkami i bramami wjazdowymi
- budowę infrastruktury podziemnej ( wod.-kan. , elektr. i odwadniającej)
Przewiduje się kompleksową realizację przedmiotu inwestycji.
Dane liczbowe dla projektowanej inwestycji
Powierzchnia zabudowy budynku zaplecza
Powierzchnia boiska do piłki nożnej
Powierzchnia boiska do koszykówki , siatkówki
Powierzchnia projektowanych ciągów komunikacyjnych
68,88 m2
1860,0 m2
613,11 m2
560,0 m2
Układ komunikacyjny
Połączenie z istniejącym układem komunikacyjnym – to projektowany ciąg pieszo jezdny po
pólnocnej stronie projektowanego kompleksu oraz oraz ciąg pieszy z budynku szkoły do
szatni i nowych boisk.
Istniejący wjazd na działkę szkolną stanowi działka 670/14 łącząca się z drogą 668.Istniejące
przy szkole miejsca parkingowe służyć będą również do obsługi kompleksu Orlik, który jest
dopełnieniem zagospodarowania szkolnych terenów rekreacyjno-sportowych.
Ukształtowanie terenu
Teren projektowanej inwestycji jest niemalże płaski, nieznacznie opadający w kierunku
południowym.
Na etapie projektowania przyjęto poziom+/- 0,00 = 336.00 m. n.p.m.( poziom góry obrzeży
betonowych boisk. Dopuszcza się niewielką zmianę tej rzędnej w gr. 5cm jeśli zajdzie taka
konieczność w trakcie realizacji.
3.
Rozwiązania techniczne boisk
BOISKO DO GRY W PIŁKĘ NOŻNĄ
Przekrój przez podbudowę:
- grunt rodzimy stabilizowany mechanicznie
- warstwa pisku kopanego gr. warstwy 5cm
- geowłóknina 200g/m2
- warstwa pisku kopanego gr. warstwy 10cm
- warstwa nośna , konstrukcyjna z kruszywa: kliniec kamienny, fr. 31,5-63 mmgr.warstwy10 cm
- warstwa klinująca – kamień łamany fr. 0-31,5 mm o wskaźniku piaskowym>50%
i zawartości pyłów <5%, - grubość warstwy 5 cm.
- warstwa wyrównawcza : mieszanka drobna fr. 0,075 – 4 mm, granulowana ze skał
magmowych o wskaźniku piaskowym >65%- gr. warstwy 4 cm.
Podane grubości warstw odnoszą się do grubości po zagęszczeniu, warstwy wykonać jako
przepuszczalne dla wody.
Warstwy piasku zagęścić do uzyskania wskaźnika zagęszczenia Is=1
Warstwy kamienne zagęścić tak , aby stosunek wtórnego modułu odkształcenia do modułu
pierwotnego odkształcenia posiadał wartość Ew/Ep<2.2
Podbudowę należy oddzielić od pozostałych elementów terenu za pomocą obrzeży
betonowych 100x30x8 cm, ustawianych na ławie betonowej B15 z oporem.
Nawierzchnia do piłki nożnej:
- nawierzchnia syntetyczna typu sztuczna trawa , wysokość włókna 60mm na podbudowie
j/w ( wypełnienie trawy zgodnie z badaniem specjalistycznego laboratorium np.
Labosport)
-
typ włókna :monofil
skład chemiczny włókna : polipropylen
ciężar włókna : min.11.000Dtex
gęstość trawy : min.97.000 włókien/m2
Dokumenty dotyczące systemu nawierzchni z trawy syntetycznej
1. Aktualny certyfikat FIFA 2 Star dla obiektu wykonanego z oferowanego systemu
nawierzchni i raport z badań przeprowadzonych przez laboratorium(Labosport lub
ISA-S[ort lub SportsLabsLtd) dotyczący oferowanej nawierzchni, potwierdzający
zgodnośc jej parametrów z FIFA Quality Concept for Football Turf (dostępny na
www.FIFA.com)
2. Certyfikat lub deklaracja zgodności z normą Pn-EN15330-1:2008 lub aprobata
techniczna ITB, lub rekomendacja techniczna ITB
3. Karta techniczna oferowanej nawierzchni , potwierdzona przez jej producenta
4. Atest PZH lub równoważny dla oferowanej nawierzchni lub wypełnienia
5. Autoryzacja producenta trawy syntetycznej, wystawiona dla wykonawcy na
realizowana inwestycję wraz z potwierdzeniem gwarancji udzielonej przez producenta
na tę nawierzchnię.
Wyposażenie sportowe boiska do piłki nożnej
Bramki:
Bramki aluminiowe o wymiarach w świtle5x2m, montowane w tulejach osadzonych w
stopach betonowych, siatki do bramek - lość :2 zestawy
Rama bramki wykonana z owalnego profilu aluminiowego, anodowanego lub lakierowanego
proszkowo na biało. Poprzeczka i słupki połączone są specjalnie skonstruowanym
narożnikiem. Ten układ łączenia ramy bramki zapewnia stabilność całej konstrukcji.
Wsporniki siatki wykonane są z rur aluminiowych, anodowanych lub stalowych z powłoką
galwaniczną. Zaczepy wykonane są z tworzywa sztucznego o dużej wytrzymałości,
odpornego na warunki atmosferyczne.
Wszystkie elementy złączne stalowe, posiadają ochronne powłoki galwaniczne.
W komplecie siatka do bramki w kolorze granatowym.
Piłkochwyt o wysokości H=6m
Słupki stalowe 80x80x3 w rozstawie co 3 i 4.5m ocynkowane szt.6 , siatka polipropylenowa
o oczku 100x100mm
Tuleje stalowe szt.6 , stężenia stalowe szt.2 , linka stalowa d4mm-ilość: 2 zestawy
Dopuszcza się zastosowanie innych konstrukcji ale pod warunkiem że wys. H=6m nie
ulegnie zmianie oraz należy dostosować fundamenty do wymogów producenta.
BOISKO SYNTETYCZNE WIELOFUNKCYJNE DO GRY W KOSZYKÓWKE
I SIATKÓWKI
Przekrój przez podbudowę:
- grunt rodzimy stabilizowany mechanicznie
- warstwa pisku kopanego gr. warstwy
- geowłóknina 200g/m2
- warstwa pisku kopanego gr. warstwy 10cm
- warstwa nośna , konstrukcyjna z kruszywa: kliniec kamienny, fr. 31,5-63 mmgr.warstwy10 cm
- warstwa klinująca – kamień łamany fr. 0-31,5 mm o wskaźniku piaskowym>50%
i zawartości pyłów <5%, - grubość warstwy 5 cm.
- warstwa wyrównawcza : mieszanka drobna fr. 0,075 – 4 mm, granulowana ze skał
magmowych o wskaźniku piaskowym >65%- gr. warstwy 4 cm.
Podane grubości warstw odnoszą się do grubości po zagęszczeniu, warstwy wykonać jako
przepuszczalne dla wody.
Warstwy piasku zagęścić do uzyskania wskaźnika zagęszczenia Is=1
Warstwy kamienne zagęścić tak , aby stosunek wtórnego modułu odkształcenia do modułu
pierwotnego odkształcenia posiadał wartość Ew/Ep<2.2
Podbudowę należy oddzielić od pozostałych elementów terenu za pomocą obrzeży
betonowych 100x30x8 cm, ustawianych na ławie betonowej B15 z oporem.
Nawierzchnia poliuretanowa
Technologia typu EPDM- nawierzchnia gładka , przepuszczalna dla wody , wykonana
dwuwarstwowo, na podbudowie elastycznej typu ET o grubości 35mm. Dolna warstwa z
granulatu SBR min.7 mm, górna warstwa wykonana z kolorowego granulatu EPDM gr. min.
7mm. Kolor ceglasty.
Dokumenty dotyczące nawierzchni poliuretanowej:
1. Certyfikat lub deklaracja zgodności z normą PN-EN 14877/2008 lub
aprobata techniczna ITB lub
rekomendacja techniczna ITB lub
wyniki badań specjalistycznego laboratorium potwierdzające parametry oferowanej
nawierzchni np. Labosport lub dokument równoważny
2. karta techniczna oferowanej nawierzchni , potwierdzona przez jej producenta
3. Atest PZH lub równoważny dla oferowanej nawierzchni
4. Autoryzacja producenta nawierzchni poliuretanowej, wystawiona dla wykonawcy na
realizowana inwestycję wraz z potwierdzeniem gwarancji udzielonej przez producenta
na tę nawierzchnię
Wyposażenie sportowe:
1. Koszykówka
Stojak stalowy ocynkowany regulowany o wysięgu 167.1cm, tablica 180x105 cm z żywicy
epoksydowej, obręczy , tuleja stalowa do osadzenia w stopie bet.- ilość : 2 zestawy.
2.Siatkówka
Słupki szt.2 stalowe lub aluminiowe montowane z regulacją wysokości mocowania siatki i
mechanizmem naciągowym , siatka całosezonowa szt.1, atenki szt.2 , ambona dla sędziego
szt.1 , tuleja stalowe do osadzenia w stopie bet. z zaślepkami szt.1- ilość:1 kpl.
Drenaż terenu
Na rozpatrywanym terenie nie ma możliwości odprowadzenia wód deszczowych do
kanalizacji deszczowej.
W celu odwodnienia boisk zaprojektowano instalację odwadniajacą składajacą się z
poprzecznych sączków z rury drenarskiej d126/113w oplocie z filtrem z włókna
syntetycznego z otworami 2.5x5mm które łączy się ze zbieraczem wykonanym z rury
drenarskiej d126/113w oplocie z filtrem z włókna z otworami 2.5x5mm .Zbieracz łaczy się w
górnej części ze studzienką rewizyjną d425mm a w dolnej z betonową studnią osadnikową
d1000mm.Ze studni osadnikowej woda opadowa kierowana jest przes rure z PCV160 do
skrzynek rozsączających osadzonych w II warstwie geologicznej dobrze infiltrujacej .
Montaż skrzynek wykonać zgodnie z instrukcją montażu producenta.
Wytyczne wykonania robót
Wykonanie wykopów ręczne lub mechaniczne należy dostosować do warunków
geotechnicznych i głębokości wykopu. Wykop należy rozpocząć od najniższego poziomu
i posuwać w górę zapewniając w ten sposób stały odpływ wody w trakcie robót. Wydobyty
grunt należy sukcesywnie usuwać i wywozić poza teren prowadzonych robót. Kąt nachylenia
skarpy nie powinien być większy od kąta stoku naturalnego.
Przed ułożeniem rur drenarskich wykop oczyścić i wykonać w nim podsypkę z piasku
o grubości min. 5cm. Następnie niezwłocznie należy rozpocząć układanie rurociągu od poz.
najniższego do najwyższego. Końce rur w poz. najwyższym zaślepić zaślepkami.
Zasypanie rurociągu wykonać materiałem filtracyjnym, lekko go ubijając w sposób nie
powodujący uszkodzeń rurociągu.
Oświetlenie boisk.
Zaprojektowano maszty stalowe ocynkowane , proste . stożkowo osadzone na
prefabrykowanych fundamentach , poprzeczki na których umieszczono projektory oraz
instalacje odgromową. Grunt zasypowy wokół pref. fundamentu zagęszczać mechanicznie
warstwami co 20cm
Powierzchnie utwardzone – chodniki
Ciągi komunikacyjne zaprojektowano z kostki betonowej gr. 8 cm, w kolorze szarym
z wypustkami dystansowymi ułożone na podbudowie z piasku i kruszywa mineralnego,
ograniczone od zewnątrz betonowymi obrzeżami- 8x30x100 na oporze z ławy betonowej
C12/15 gr.10cm.
Podbudowa pod nawierzchnie utwardzone kostką betonową:
-
podsypka piaskowa lub kamienna fr.0.075-4mm - 3 cm
podbudowa z kruszywa łamanego 0/31,5 stabilizowana mechanicznie
Ew/Ep<2.2E - gr .13 cm
warstwa pisku grubo lub średnioziarnistego gr. 15 cm zagęszczanego warstwowo
do Is=1
grunt rodzimy stabilizowany mechanicznie
4. BUDYNEK SANITARNO SZATNIOWY
Wymiary : 15,55 x 5,34 x 2,97 m
Pow, zabudowy
83,04 m2
Pow. użytkowa
62,4 m2
Kubatura
156,0 m3
Przedmiot inwestycji
Przedmiotem opracowania jest projekt obiektu socjalnego zaplecza sportowego wykonanej na
bazie systemu obiektów modułowych Metalplast Standard, zlokalizowanego
w Ołdrzychowicach Kłodzkich.
Konstrukcja stalowa:
Moduł Metalplast Standard (ZS-1) zbudowany jest na bazie samonośnej konstrukcji stalowej
wykonanej z kształtowników stalowych, zimnogiętych. Wszystkie elementy konstrukcji są
spawane przestrzennie, zabezpieczone antykorozyjnie przez śrutowanie a następnie
malowanie podkładem alkidowym oraz farbą nawierzchniową alkidową na kolor RAL 9010.
Zastosowane przekroje słupów i rygli spełniają wymagania statyczno-wytrzymałościowe.
Podłoga:
Podłoga modułu zbudowana jest warstwowo. Konstrukcję podłogi stanowi ceownik
półzamknięty C180x70x4mm rozmieszczony obwodowo wokół wewnętrznej strony ściany
oraz belki poprzeczne wykonane z ceownika półzamkniętego C120x40x3mm rozmieszczone,
co 500mm. Do konstrukcji rusztu przymocowana jest na stałe blacha denna o grubości
0,55mm, obustronnie ocynkowana, pokryta powłoką poliestrową. Podłoga wypełniona jest
wełną mineralną firmy URSA miękka o grubości 110 mm, a warstwę wewnętrzną obiektu
stanowi przykręcona do rusztu płyta MPF firmy, KRONOPOL S.A. o grubości 22mm, a w
pomieszczeniach sanitarnych sklejka o grubości 22mm. Na płycie układana jest wykładzina
PCV firmy LENTEX typu WALOR PLUS o grubości 2mm.
Dopuszczalne obciążenie podłogi wynosi 3,50kN/m2.
Wykładzina podłogowa firmy LENTEX typ WALOR PLUS posiada Atest Higieniczny
nr 122/PB/251/202/96
Dach:
Dach stanowi warstwowa płyta dachowa grubości 150mm mocowana do konstrukcji stalowej.
Płyta składa się z okładzin blachy stalowej o grubości 0,55mm ocynkowanej i lakierowanej
oraz rdzenia izolacyjnego z twardego styropianu (U0=0,23 W/m2K). Zewnętrzna powłoka jest
profilowana na głębokość 40mm i lakierowana na kolor RAL 9010.Powłoka wewnętrzna jest
gładka i stanowi sufit modułu, lakierowana na kolor RAL 9010. Mocowanie płyt do ramy
wykonano za pomocą systemowych łączników samowiercących.
Ściany zewnętrzne:
Ściany zewnętrzne obiektu zaprojektowano ze ściennych płyt warstwowych grubości 120mm.
Płyty składają się z dwóch okładzin z blachy stalowej o grubości 0,55mm obustronnie
ocynkowanej i pokrytej powłoką poliestrową. Wypełnienie stanowi rdzeń konstrukcyjnoizolacyjny z wypełnienieniem ze styropianu o grubości 120mm. Okładzina zewnętrzna płyt w
celu poprawienia parametrów mechanicznych oraz uzyskania estetycznej faktury jest płytko
profilowana (do 1mm). Warstwa wewnętrzna w kolorze białym. Warstwa zewnętrzna w
kolorze RAL 9010. Współczynnik izolacji termicznej dla płyty U0=0,27 W/m2K.
Ścianki działowe:
Ścianki działowe zaprojektowano ze ściennych płyt warstwowych grubości 60mm, kolor
RAL 9010. Płyta składa się z dwóch okładzin z blachy stalowej o grubości 0,55mm
obustronnie ocynkowanej i pokrytej powłoką poliestrową, wypełnionych rdzeniem
konstrukcyjno-izolacyjnym ze styropianu o grubości 60mm. Obie okładziny są gładkie i
wykonane zostaną w kolorze białym RAL 9010.
Stolarka otworowa zewnętrzna
- drzwi stalowe, ocieplane, firmy TEKLA TECHNIK TOR+TUR GmbH +Co., o
wymiarach: 900x2000mm, kolor RAL 9002, D1- 6 szt. w tym 2 sz.(1p+1 l z
samozamykaczem
- okno PCV z profili firmy Deceuninck, białe, o wymiarach 1200x600mm, uchylne,
- przeszklenie - szyba zespolona o przenikalności U0=1,0 W/m2K.,
8 szt
- okno PCV z profili firmy Deceuninck, białe o wymiarach 600x600mm, uchylne,
przeszklenie - szyba zespolona o przenikalności U0=1,0 W/m2K., 2 szt.
Drzwi stalowe TEKLA TECHNIK posiadają Aprobatę Techniczną ITB nr AT-153653/2001
Stolarka otworowa PCV Deceuninck posiada Aprobatę Techniczną ITB nr AT-152233/2003 oraz Atest Higieniczny nr HK/B/1569/01/2001
Stolarka otworowa wewnętrzna
- drzwi metalowe firmy Porta o wymiarach skrz ydła 900x2000 ( D2) szt.2,
zgodne z PN-88/B-10085 (BN 77/7151-85)
- drzwi metalowe łazienkowe firm y Porta ( D3) o wymiarach skrz ydła
900x2000 szt.4, zgodne z PN-88/B-10085 (BN 77/7151-85)
Drzwi wewnętrzne PORTA posiadają Aprobatę Techniczna ITB nr AT-15-3691/2002
Wentylacja pomieszczeń
Wentylację mechaniczną zaprojektowano w pomieszczeniach szatni zawodników,
pomieszczeniu sędziego, magazynu, sanitariatów. Wentylacje mechaniczną zaprojektowano
wentylatorami firmy EUREKA Koziegłowy k/Poznania typu TURBO120 o wydajności
110m3/h oraz wentylatorami kanałowymi firmy ELPLAST Kutno typu WK-3M o wydajności
100m3/h i kanałami PCV firmy DOMUS. Wentylację nawiewną zaprojektowano poprzez
otwory drzwiowe, jednocześnie zaprojektowano nawietrzaki ścienne typu NW250
rozmieszczone za grzejnikami. Rozmieszczenie wentylatorów oraz kratek wentylacyjnych
pokazano na oddzielnym rysunku.
Odwodnienie
Odprowadzenie wody deszczowej odbywa się przy pomocy rynny stalowej ocynkowanej 125
i rury spustowej PCV o średnicy φ 50 mm, umieszczonej na ścianie szczytowej każdego
modułu w teren.
5. Spełnienie wymagań ochrony p.pożarowej.
Obiekt przeznaczony jest do celów wypoczynku i rekreacji.
Budynek niski h=2,97 m. parterowy, nie podpiwniczony ,łatwo dostępny komunikacyjnie.
Kubatura 156,0m3 <1500m3
Ilość pracowników: 1 (trener)
max.22 zawodników
czasowe przebywanie trenera i
zawodników poniżej 2h
W obiekcie zapewniono wyjścia ewakuacyjne. Długość dróg ewakuacyjnych nie przekracza
20m. Szerokość przejść ewakuacyjnych min. 1,20m. Wyjścia i kierunki ewakuacji oznakować
zgodnie z normą PN-92/N-01256/02 znakami fluorescencyjnymi
Zgodnie z Warunkami Technicznymi jakim powinny odpowiadać obiekty.. paragraf 212 ,213
i 213a nie określa się klasy odporności pożarowej.
Ponieważ w terenie nie istnieją hydranty pożarowe na sieci wodociągowej , z powodu
małego ciśnienia i wydajności wodociągu - do czasu zmiany tej sytuacji zewnętrzna obrona
przed pożarem maże nastąpić jedynie z wozu bojowego OSP.
Z powyższego powodu należy zwiększyć ilość sprzętu gaśniczego –w e wszystkich
pomieszczeniach zaplecza należy umieścić po 1 gaśnicy proszkowej 4 kg - w każdym
pomieszczeniu.
Opracowała : arch.K.Patoczka
