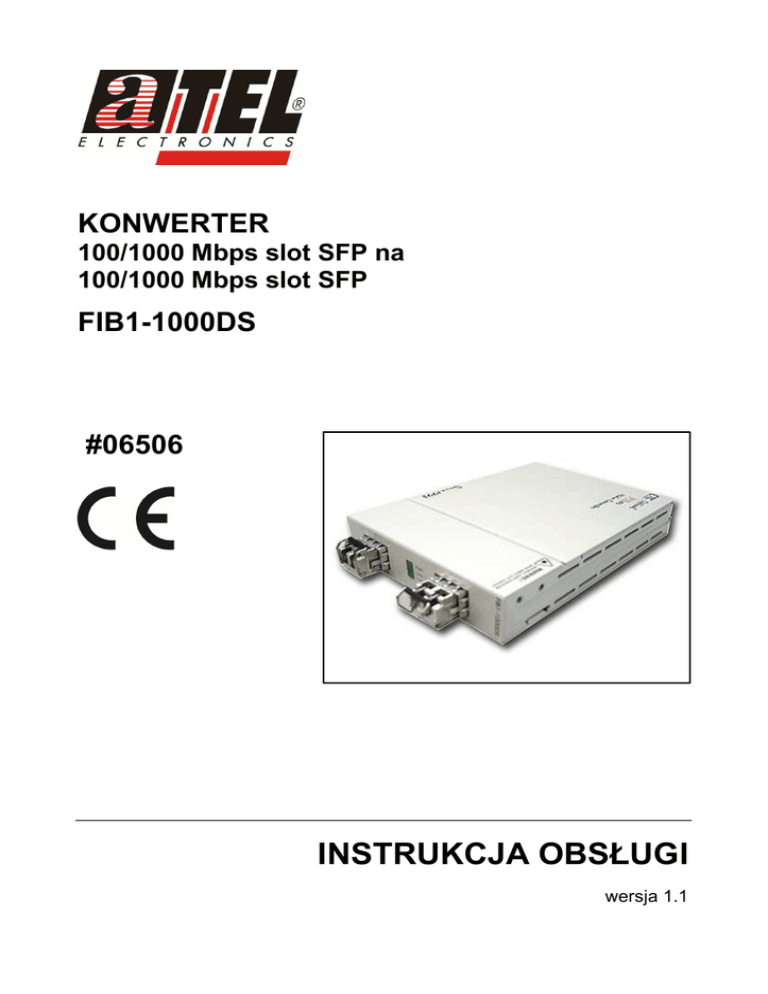

instrukcja obsługi

KONWERTER
100/1000 Mbps slot SFP na
100/1000 Mbps slot SFP
FIB1-1000DS
#06506
INSTRUKCJA OBSŁUGI
wersja 1.1
FIB1-1000DS
SPIS TREŚCI
Wstęp ............................................................................................................ 3
Właściwości .................................................................................................. 3
Bezpieczeństwo uŜytkowania ....................................................................... 3
1. Zawartość opakowania ............................................................................. 4
2. Zasady bezpieczeństwa ........................................................................... 4
3. Środowisko pracy ..................................................................................... 4
4. Budowa urządzenia .................................................................................. 5
4.1 Zasilanie ............................................................................................. 5
4.2 Panele urządzenia .............................................................................. 5
4.3 Diody LED .......................................................................................... 5
5. Instalacja ................................................................................................... 6
6. Konserwacja ............................................................................................. 6
7. Składowanie zuŜytego sprzętu ................................................................. 7
8. Parametry techniczne ............................................................................... 8
2
FIB1-1000DS
Wstęp
Konwerter firmy CTC Union Technology FIB1-1000DS pozwala połączyć segmenty wykonane
kablem miedzianym z segmentami wykonanymi kablem światłowodowym, a takŜe róŜnych
elementów okablowania światłowodowego (jednodomowych i wielodomowych).
Konwerter posiada ponadto funkcję wzmacniacza pozwalając łączyć segmenty światłowodowe MM lub SM. UmoŜliwia łączenie okablowania opartego na standardach Fast Ethernet,
Gigabit Ethernet, FDDI, STM-1, STM-4, OC1, OC3, OC12, OC24 oraz 1G Fiber Channel.
Zapewnia regenerację sygnału typu 2R (reamplification - regeneracja amplitudy sygnału,
reshaping - regeneracja profilu sygnału).
Właściwości
Prędkość transmisji – do 2.67Gbps;
Kompatybilny z FRM301 Chassis dla zarządzania SNMP;
Rodzaje konwersji: MM na MM, MM na SM, SM na SM, kabel miedziany RJ-45 na
MM oraz kabel miedziany na SM;
Regeneracja sygnału typu 2R;
WydłuŜenie odległości przesyłania danych na światłowodzie MM – do 2 km;
WydłuŜenie odległości przesyłania danych na światłowodzie SM – do 120 km;
WydłuŜenie odległości przesyłania danych na kablu miedzianym – do 100 m;
Złącze optyczne: SFP-LC.
Bezpieczeństwo uŜytkowania
Urządzenie zostało zaprojektowane i wyprodukowane z najwyŜszą starannością o bezpieczeństwo osób instalujących i uŜytkujących. Dla zapewnienia bezpieczeństwa pracy, naleŜy
stosować się do wszelkich wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np. komputera PC).
Przed przystąpieniem do instalacji urządzenia naleŜy dokładnie przeczytać całość tej
instrukcji, w szczególności zaś punkty poświęcone bezpieczeństwu.
NaleŜy zapewnić bezpieczne warunki pracy urządzenia (np. uŜywać tylko ekranowanych
przewodów do połączenia z komputerem lub innym urządzeniem peryferyjnym). Dokonanie
przez uŜytkownika jakichkolwiek własnych zmian w urządzeniu moŜe spowodować utratę
moŜliwości jego legalnego uŜytkowania.
Urządzenie zostało poddane obowiązkowej ocenie zgodności i spełnienia zasadnicze wymagania zawarte w europejskich Dyrektywach Nowego Podejścia. Produkt jest oznakowany
znakiem CE.
3
FIB1-1000DS
1. Zawartość opakowania
konwerter FIB1-1000DS,
zasilacz AC/CD,
instrukcja obsługi w języku angielskim,
niniejsza instrukcja obsługi.
Podczas dostawy naleŜy upewnić się, Ŝe opakowanie nie jest uszkodzone. W przypadku
stwierdzonych uszkodzeń naleŜy niezwłocznie skontaktować się z dostawcą. Prosimy równieŜ
o sprawdzenie zgodności zawartości opakowania z powyŜej zamieszczoną listą.
2. Zasady bezpieczeństwa
Konwerter jest zgodny z przepisami w zakresie bezpieczeństwa uŜytkowania urządzeń elektrycznych. NaleŜy przestrzegać następujących zaleceń:
- gniazdo sieciowe musi być uziemione zgodnie z obowiązującymi przepisami,
- przed przeniesieniem lub wykonywaniem innych operacji technicznych urządzenie naleŜy
odłączyć od zasilania,
- nie stosować uszkodzonych lub zuŜytych przewodów zasilania, gdyŜ powodują one znaczne
zagroŜenie dla bezpieczeństwa uŜytkownika,
- prace instalacyjne muszą być wykonywane przez odpowiednio przeszkolony personel techniczny,
- nie stosować urządzenia w miejscach występowania substancji łatwopalnych,
- zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych,
- upewnić się, Ŝe urządzenie zostało odpowiednio zamocowane,
- urządzenie traktowane jest jako wyłączone dopiero po odłączeniu przewodów zasilania oraz
przewodów łączących je z innymi urządzeniami,
- jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu
moŜe skroplić się para wodna uniemoŜliwiając prawidłowe funkcjonowanie. NaleŜy wówczas
odczekać, aŜ wilgoć odparuje.
Uwaga!
Nadajniki optyczne korzystają z lasera o duŜej mocy. Skierowanie go w kierunku oczu moŜe
spowodować uszkodzenie wzroku. Nie naleŜy dotykać styków gniazd znajdujących się na
obudowie urządzenia. Wyładowanie elektrostatyczne moŜe spowodować trwałe uszkodzenie
urządzenia.
3. Środowisko pracy
NaleŜy zadbać, aby urządzenie umieszczone było w sposób zapewniający dobry przepływ
powietrza i łatwy dostęp do portów. Powietrze powinno być wolne od zanieczyszczeń,
a urządzenie nie powinno znajdować się w bezpośredniej bliskości źródeł ciepła (piece, grzejniki, bezpośrednie nasłonecznienie) bądź urządzeń generujących zakłócenia elektromagnetyczne (silniki, telewizory, itp.).
4
FIB1-1000DS
4. Budowa urządzenia
4.1 Zasilanie
Konwerter jest zasilany przy uŜyciu zewnętrznego zasilacza AC/DC. NaleŜy podłączyć zasilacz do sieci prądu przemiennego ~230V 50Hz, a złącze DC 5V naleŜy wpiąć do gniazda
zasilania urządzenia.
4.2 Panele urządzenia
Na panelu bocznym urządzenia znajdują się sloty SFP do których naleŜy wpiąć odpowiednie
moduły oraz diody LED informujące o stanie pracy urządzenia.
4.3 Diody LED
Opis wskazań diod LED:
Dioda
PRW
LINK 1
LINK 2
Stan
Opis
Włączona
Prawidłowe zasilanie urządzenia
Wyłączona
Urządzenie nie jest zasilane
Włączona
Prawidłowe połączenie na porcie 1
Wyłączona
Brak połączenia lub nieprawidłowe połączenie na porcie 1
Włączona
Prawidłowe połączenie na porcie 2
Wyłączona
Brak połączenia lub nieprawidłowe połączenie na porcie 2
5
FIB1-1000DS
5. Instalacja
W celu poprawnego podłączenia urządzenia naleŜy wykonać następujące czynności:
− umieścić konwerter na płaskiej powierzchni w sposób zapewniający dobry przepływ powietrza i łatwy dostęp do portów,
− wpiąć złącze zasilania z zasilacza zewnętrznego DC do konwertera,
− wpiąć moduły i przyłącza.
Do połączenia konwertera z innym urządzeniem sieciowym zaleca się stosowanie przyłączy
odpowiednich dla typu wbudowanych portów.
Przykładowy schemat połączenia:
6. Konserwacja
Konwerter nie wymaga dodatkowych czynności konserwacyjnych. Zalecamy umieszczenie go
na trwałej podstawie i takie poprowadzenie przewodów zasilania, aby nie mogły być przypadkowo uszkodzone przez operatora lub osoby postronne.
6
FIB1-1000DS
7. Składowanie zuŜytego sprzętu
Informacja dla uŜytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych
(dotyczy gospodarstw domowych).
Przedstawiony symbol umieszczony na produktach lub dołączonej do
nich dokumentacji informuje, Ŝe niesprawnych urządzeń elektrycznych
lub elektronicznych nie moŜna wyrzucać razem z odpadami gospodarczymi.
Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego
uŜycia lub odzysku podzespołów polega na przekazaniu urządzenia do
wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W
niektórych krajach produkt moŜna oddać lokalnemu dystrybutorowi
podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umoŜliwia zachowanie
cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które moŜe być
zagroŜone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje
o najbliŜszym punkcie zbiórki moŜna uzyskać u władz lokalnych. Nieprawidłowa utylizacja
odpadów zagroŜona jest karami przewidzianymi w odpowiednich przepisach lokalnych.
W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliŜszym punktem sprzedaŜy lub dostawcą, którzy udzielą dodatkowych
informacji.
7
FIB1-1000DS
8. Parametry techniczne
Konwerter FIB1-1000DS
Numer Atel
#06506
Standardy
IEEE 802.3/u/z/ab/x
Port #1
100/1000 Mbps SFP
Port #2
100/1000 Mbps SFP
Przepustowość [Gbps]
2
Typ obudowy
desktop
Wymiary zewnętrzne
85,6x122,6x20 mm
Dopuszczalna temperatura pracy
0°C ÷ 50°C
Dopuszczalna wilgotność otoczenia
20% ÷ 80%,
niekondensująca
Zasilanie
zasilacz,
12V DC 1A,
~230V AC 50Hz
Certyfikaty
CE, FCC Class A
Producent
CTCU
Pomimo dołoŜenia wszelkich starań nie gwarantujemy, Ŝe publikowane w niniejszej instrukcji informacje są wolne od błędów.
W celu weryfikacji danych i uzyskania szczegółowych informacji dotyczących niniejszego urządzenia
prosimy o odwiedzenie strony www.atel.com.pl.
Atel Electronics
www.atel.com.pl
dr/26.08.2008
