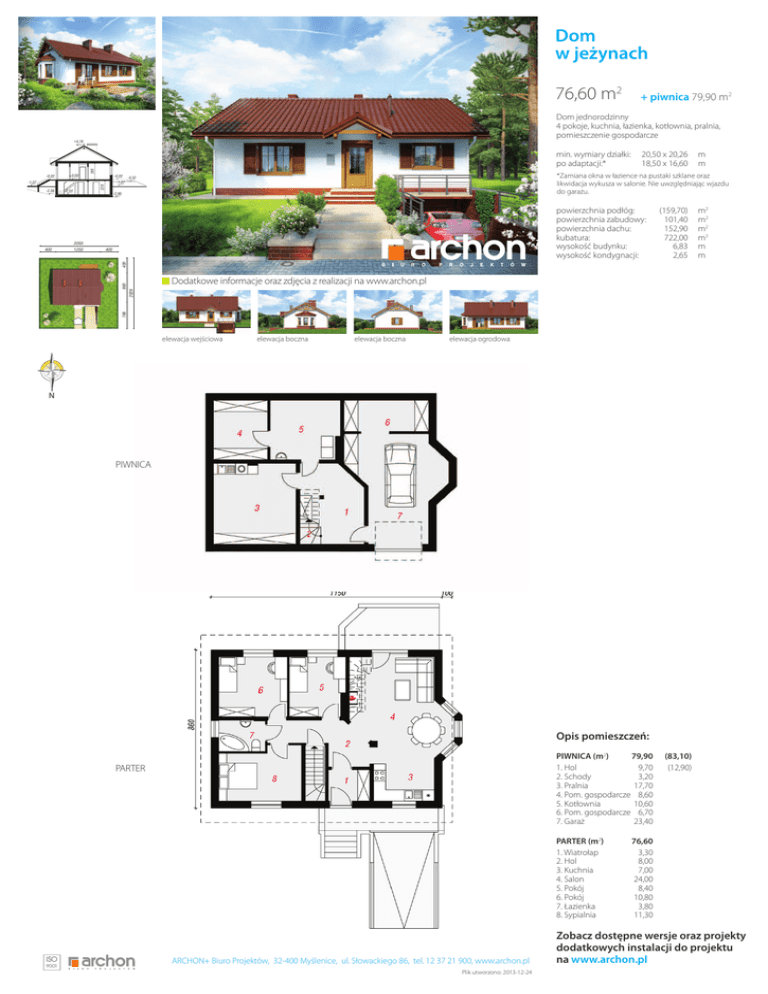

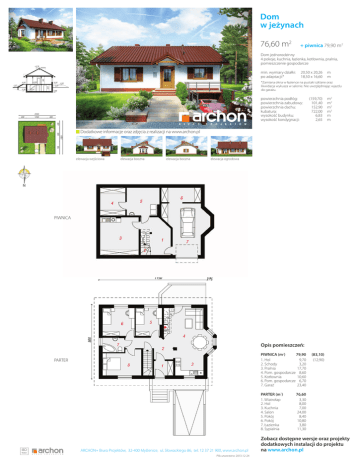

Rzuty techniczne

Dom
w jeżynach
76,60 m2
+ piwnica79,90 m2
Dom jednorodzinny
4 pokoje, kuchnia, łazienka, kotłownia, pralnia,
pomieszczenie gospodarcze
+5,76
-0,02
±0,00
265
min. wymiary działki: 20,50 x 20,26 m
po adaptacji:*
18,50 x 16,60 m
-0,02
-1,07
-2,56
-2,54
-2,96
2050
1250
powierzchnia podłóg:
powierzchnia zabudowy:
powierzchnia dachu:
kubatura:
wysokość budynku:
wysokość kondygnacji:
400
2026
elewacja wejściowa
elewacja boczna
elewacja boczna
(159,70)
101,40
152,90
722,00
6,83
2,65
m2
m2
m2
m3
m
m
Technologia i konstrukcja
Dodatkowe informacje oraz zdjęcia z realizacji na www.archon.pl
766
860
400
400
*Zamiana okna w łazience na pustaki szklane oraz
likwidacja wykusza w salonie. Nie uwzględniając wjazdu
do garażu.
-0,32
228
-1,07
elewacja ogrodowa
ściany zewn.: pustak ceramiczny Porotherm 25 cm
+ styropian Termo Organika 14 cm + tynk; strop:
płyta żelbetowa; schody: żelbetowe, jednobiegowe;
dach: dwuspadowy, nachylenie 32 st., więźba
drewniana, dachówka ceramiczna; kocioł: gazowy,
możliwość zamiany na paliwo stałe po adaptacji;
brama garażowa: HÖRMANN
Do tego projektu możesz wprowadzić zmiany, na które
wyrazimy bezpłatną zgodę. Więcej na www.archon.pl
Koszty budowy (netto)
dla projektu
N
Stan surowy otwarty:
Roboty wykończeniowe:
Instalacje wewnętrzne*:
Koszty ogółem:
Systemem gospodarczym:
PIWNICA
135 300
117 200
30 300
282 800
216 720
zł
zł
zł
zł
zł
Koszty budowy netto opracowane na IV kw. 2013
(przyjęto minimalne stawki robocizny)
* koszty instalacji doliczamy w wysokości 14% do
wartości robót budowlanych i 12% w przypadku
domów z podpiwniczeniem
Pobierz zestawienie materiałów
i dane do kalkulacji z www.archon.pl
Opis pomieszczeń:
79,90 (83,10)
PIWNICA (m2)
1. Hol 9,70 (12,90)
2. Schody 3,20
3. Pralnia 17,70
4. Pom. gospodarcze 8,60
5. Kotłownia 10,60
6. Pom. gospodarcze 6,70
7. Garaż 23,40
PARTER
PARTER (m2)
1. Wiatrołap 2. Hol 3. Kuchnia 4. Salon 5. Pokój 6. Pokój 7. Łazienka 8. Sypialnia ISO
9001
ARCHON+ Biuro Projektów, 32-400 Myślenice, ul. Słowackiego 86, tel. 12 37 21 900, www.archon.pl
Plik utworzono: 2013-12-24
76,60
3,30
8,00
7,00
24,00
8,40
10,80
3,80
11,30
Zobacz dostępne wersje oraz projekty
dodatkowych instalacji do projektu
na www.archon.pl
